Гибкий вал для шуруповерта: конструкция, назначение и применение

Типы адаптера

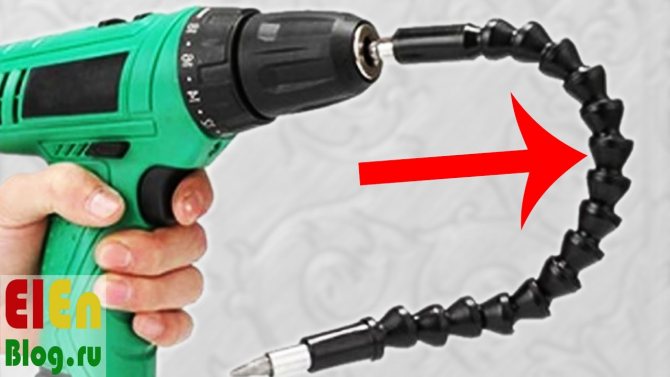

Угловой переходник для шуруповерта делится на два типа: гибкий и жесткий.

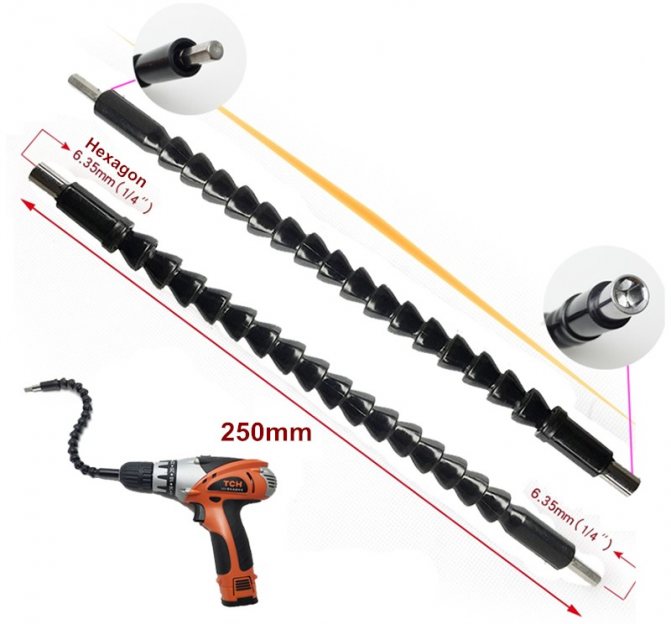

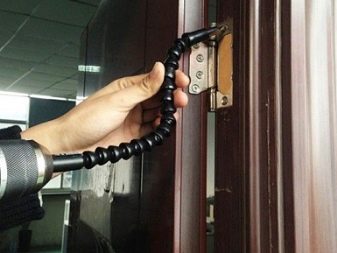

К особенностям первого типа относятся:

• возможность проникать в самые труднодоступные места;
• выкручивание плотно посаженных саморезов;
• широкое использование в быту;
• не подходит для закручивания металлических саморезов.

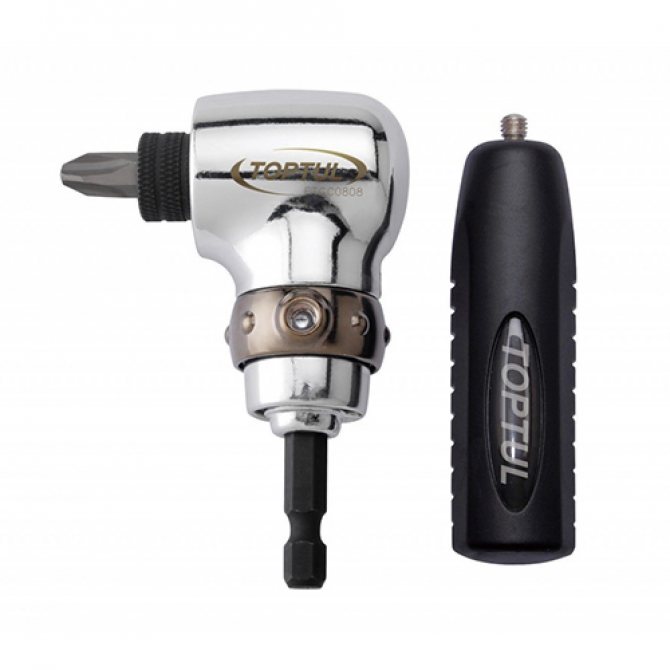

Жесткий адаптер отличается от гибкого следующими характеристиками:

• прочный патрон;
• подходит для профессиональной деятельности;
• крутящийся момент: 40-50 нм.

Строение этих типов значительно разнится. У гибкого – металлический корпус, захват бит на магните, гибкий вал. Жесткий адаптер выполнен из стали, два вида захвата, магнитный и кулачковый, присутствует подшипник.

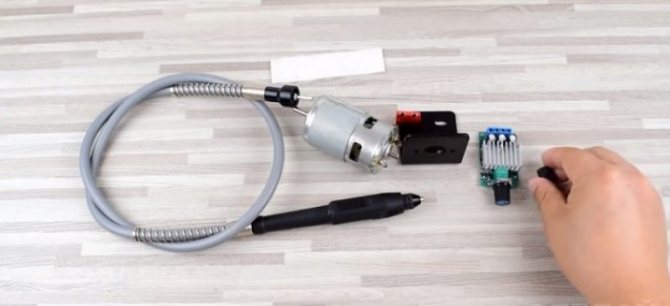

Как сделать самостоятельно?

Сделать такое изделие можно и самостоятельно, использовав в качестве основы трос. Он может быть от сцепления, газа или спидометра. Проволоку в оплетке приобретают или берут уже имеющуюся – изготовить ее самостоятельно практически невозможно. Ее продевают внутрь тросика.

Один конец будущего сердечника соединяют с хвостовиком, для чего используется гайка и сварка. На второй конец насаживается патрон от шуруповерта

При использовании самодельного гибкого вала важно держаться не за патрон, а за защитную оболочку, то есть тросик

К выбору готового изделия следует подойти с большой ответственностью. Работы, выполняемые с помощью гибкого вала, отличаются сложностью и длительностью. Неисправность одного механизма повлечет нарушение работы всех остальных

При покупке нужно обращать внимание на производителя товара. Проверенное и правильно сделанное устройство обеспечит высокое качество производимых работ

Покупка, сделанная наспех, оберннется двойными расходами. К тому же, если работу нужно выполнить срочно, будут упущены сроки.

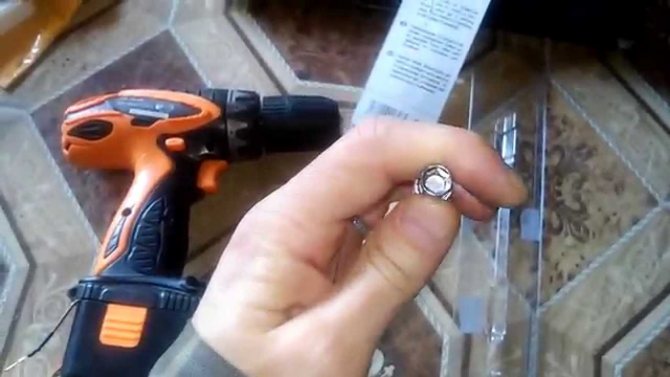

В следующем видео вас ждет обзор гибкого вала для шуруповерта.

Валы для бензокосы

В механических косах с электрическим и бензиновым приводом применяются как гибкие, так и жесткие валы.

В мощных мотокосах, способных срезать высокую, жесткую и густую траву и даже небольшой кустарник, используют цельнометаллические жесткие приводы. Такие аппараты рассчитаны на продолжительную работу и обладают высоким крутящим моментом. У них также значительные габариты и вес, их носят на плечевых ремнях. В качестве рабочего органа используют толстую жесткую леску или мощные стальные ножи — двух, трех или четырех — лезвийные.

Гибкий привод используют в легких маломощных и малогабаритных триммерах, предназначенных для докашивания углов после газонокосилки или подстригания травы на небольших лужайках. Держат такие триммеры одной рукой, а гибкий вал применяется для того, чтобы косить в наиболее удобной позе. Режущий элемент таких аппаратов — леска малой или средней толщины или облегченный двух-лезвийный нож. Если возникнет перегрузка устройства, то гибкий вал может скручиваться. Разрыв при этом, как правило, происходит возле узла крепления вала к двигателю. Если не удается купить «родной вал, то подбирать из приводов подходящей длины нужно по направлению оплетки. Такие приводы могут вращаться только в одну сторону.

Перед началом сезонных работ и после смены привода следует удалить остатки старой смазки, промыть бензином или другим растворителем и заполнить полость в ручке новой смазкой. Вид смазки указан в руководстве пользователя.

Гибкий вал для гравера

Гравер отличается компактностью и высокими оборотами. Он используется при полировке, шлифовке, сверлении и фрезеровке. Предназначен для работ с небольшим усилием, высокой точностью и непродолжительными по времени 30–40 минут. В основном используется ювелирами. Гибкий вал для гравера расширяет количество возможных операций, позволяет наносить рисунки и надписи на стекло, металл, пластик.

При работе с гибким валом нагрузки на руку минимальные. Открыта рабочая зона. Удобная ручка позволяет делать тонкую работу, точно двигая рукой с инструментом. Профессионалы используют гравера с ножной педалью регулировки оборотов и блокирующей кнопке тормоза на ручке.

Советы по эксплуатации

• До того как начать пользоваться шуруповертом, следует правильно подобрать насадку. Она должна соответствовать виду работ и подходить по диаметру к головке крепежных деталей.
• Чтобы вставить биту в инструмент, оснащенный быстрозажимным патроном, ее следует протолкнуть между «кулачками», аккуратно проворачивая гильзу по направлению часовой стрелки. Если же конструкция шуруповерта имеет ключевой патрон, то биту устанавливают в специальное гнездо и проворачивают ключом до полной фиксации по направлению часовой стрелки. После того как выбранная бита установлена, прибор можно включать в сеть и приступать к непосредственной работе.
• Чтобы снизить или, наоборот, повысить скорость вращения насадки, нужно ослабить или усилить воздействие на пусковую кнопку.
• Когда крепежный элемент будет закручен, автоматически сработает датчик ограничения, и устройство прекратит работу.
• При откручивании шурупа биту нужно поместить в шлиц, при этом предварительно требуется настроить вращение биты на работу в противоположную сторону.
• В случае если во время работы необходимо снять или поменять насадку, нужно вначале включить режим реверса. Когда бита прокрутилась в обратную сторону, рукой сжимается кольцо, удерживающее ее, и насадка легко снимается и меняется на другую.

Операции, выполняемые при помощи гравера

Если говорить о покупке помощника для деликатных работ, то стоит выбрать надежный инструмент, который сам по себе стоит приличную сумму, даже если с ним продается ограниченное количество насадок. Дополнительные приспособления можно приобрести впоследствии дополнительно:

• использование шлифовальных и полировальных кругов помогает достичь безупречной гладкой и блестящей поверхности;
• щетки используются для зачистки материала от ржавчины, и шлифовки швов, которые трудно достать стандартным инструментом;
• насадка в виде отрезного круга позволит получить миниатюрные кусочки заготовок и сгладить их рваные края;
• набор тонких сверл пригодится при формировании мельчайших отверстий;
• фрезы помогут обработать труднодоступные поверхности, для этого используют и абразивные приспособления;
• компактный инструмент при помощи насадок в виде перьев предоставит возможность без труда выполнить ажурную вязь миниатюрного письма и сделать мелкие реставрационные ремонты, позволит изготовить изящные сувениры.

Для удобства выполнения операций продаются различные добавочные элементы:

• резиновые накладки позволят лучше удерживать прибор во время исполнения операций;
• чтобы можно было уделить больше внимания работы, а не держать кнопку в рабочем положении предусмотрен механизм фиксации кнопки;
• гибкий вал для гравера позволит передать вращательный момент на насадку;
• чтобы без проблем и удобно менять насадки в конструкции есть кнопка блокировки шпинделя.

Работа гравера сродни деятельности ювелира, конечно, не всегда требующая миниатюрной точности. Но критерием качества работы всегда служило применение добротных и долговечных инструментов. Гравер относится к одному типу инструмента, направление деятельности меняется с применением различных насадок. К категории граверов относят и бормашину в стоматологическом кабинете, и машинку маникюра в парикмахерской. Граверы надписей и рисунков на поверхности натурального гранита и мрамора также используют этот компактный и доступный прибор для создания памятников и поделок.

Какие операции выполняют при помощи гравера с гибким приводом

Превратить гравер с установленным на нем гибким валом в по-настоящему универсальное устройство помогают специальные насадки, к числу которых относятся:

• шлифовальные и полировальные круги, позволяющие довести поверхность обрабатываемого изделия до безупречно гладкого состояния;
• щетки, используемые для зачистки поверхности изделия и ее шлифовки в труднодоступных местах;
• отрезные круги для резки изделий и обработки их рваных краев;
• сверла, при помощи которых устройство превращается в миниатюрную дрель;
• фрезы и абразивные круги, позволяющие выполнять обработку изделий в труднодоступных местах;
• насадки в форме пера, при помощи которых выполняются гравировочные работы.

Чтобы обеспечить удобство работы с таким устройством, оснащенным гибким приводным валом, можно приобрести дополнительные приспособления – резиновые накладки на рукоятку, фиксатор кнопки включения и др.

Весьма полезными оказываются всякого рода держатели, в которых помимо вала и гравера можно закреплять различные насадки

К граверам, на которые устанавливается гибкий приводной вал, также относятся бормашина, используемая в стоматологии, машинка для выполнения маникюра, оборудование для обработки натурального камня и нанесения на поверхность изделий из него надписей и рисунков.

Можно также использовать гибкий вал для дрели или приобрести гибкий вал для шуруповерта. При помощи такого усовершенствования привычных электроинструментов насадка для шуруповерта или сверло могут быть с успехом применены для выполнения работ даже в самых труднодоступных местах.

Инструкция по выбору

Подбор насадки включает определение с несколькими параметрами:

1. Максимальный размер метиза, который сможет крутить данная модель. Зависит от крутящего момента, который в состояние передать патрон. Есть таблица, которая поможет с выбором (данные описывают возможности работы со среднепрочной сталью)

2. Способ соединения рабочей биты с патроном. Магнитный захват и цанговый трехкулачковый патрон. Первый вариант практичнее, но менее надежный. Второй обеспечивает максимально прочный захват.

На рынке представлены разные фирмы, со значительными различиями в цене и по качеству. Недорогие, доступные насадки из Китая и Тайвани рассчитаны на непривередливого пользователя. При скорости вращения больше 300 об/мин. они начинают вибрировать и греться. Магнитный крепеж подходит только для односторонних бит. После непродолжительной эксплуатации у насадок начинается радиальной биение, что негативно сказывается на рабочих качествах.

Фирмы AEG и Dewalt производят более надежные насадки с приемлемыми показателями крутящего момента и прочным узлом соединения для биты. Они рассчитаны для работы 400-600 об/мин.

Профессиональное оборудование из США фирмы Milwaukee ориентировано на привередливого потребителя. Огромная скорость вращения 1600-1800 об/мин, сочетается с возможностью сверления.

Угловая насадка на шуруповерт помогает облегчить ремонтные работы, сборку мебели, крепление картин на стену, выполнять другие повседневные задачи. Главное правильно определится с тем, что требуется от инструмента. Затем выбрать нужную модель, не переплачивая за лишние функции и следовать инструкции.

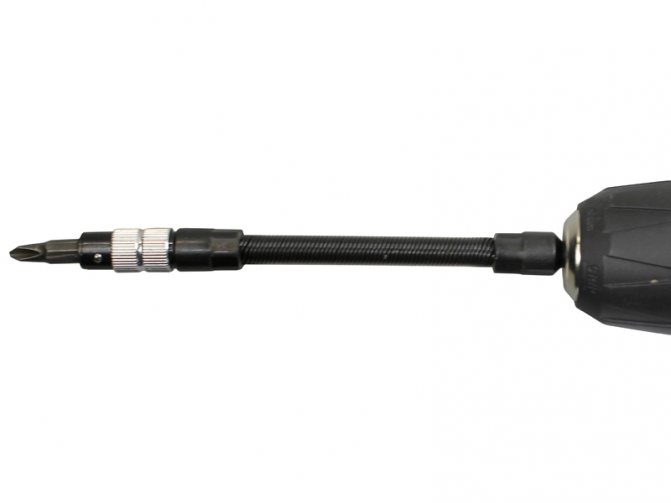

Конструкция

К такому адаптеру предъявляют особые требования относительно жесткости на изгиб. В центре конструкции находится особый тросик или проволочный стержень. Изготавливаются они из материалов, которые способны выдерживать нагрузку на скручивание. В основе – сердечник из металла, на который накручивается проволока. Слоев может быть несколько.

Безопасность инструмента обеспечивает резиновая оболочка, она же является дополнительной защитой сердечника от повреждения и сохраняет смазку внутри. В отношении к вращающемуся стержню эта оболочка остается неподвижной. С одной стороны на адаптере присутствует патрон, посредством которого можно менять насадки. С другой стороны располагается накидная гайка или крепежная арматура, посредством которой происходит фиксация с шуруповертом.

Конструкция гибкого вала

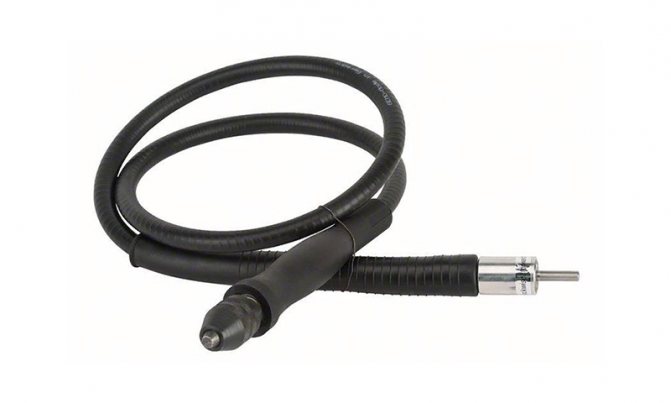

Гибкий вал для гравера или любого другого оборудования, к жесткости на кручение которого предъявляются более высокие требования, чем к жесткости на изгиб, как уже говорилось выше, используется для того, чтобы передать крутящий момент элементам, меняющим в процессе работы свое пространственное положение.

Основной частью гибкого вала, которая и отвечает за главную функцию такого устройства, может быть проволочный стержень или специальный тросик. Этот элемент изготовлен из материалов, обладающих высокой жесткостью на кручение. На основной сердечник проволочного гибкого вала для придания ему более высокой жесткости наматываются дополнительные слои свитой проволоки. Чтобы обеспечить безопасность использования гибкого приводного вала, а также защитить его поверхность от повреждений и удержать на ней смазку, данное устройство помещают в гибкую защитную оболочку, которая является неподвижной по отношению к вращающемуся сердечнику.

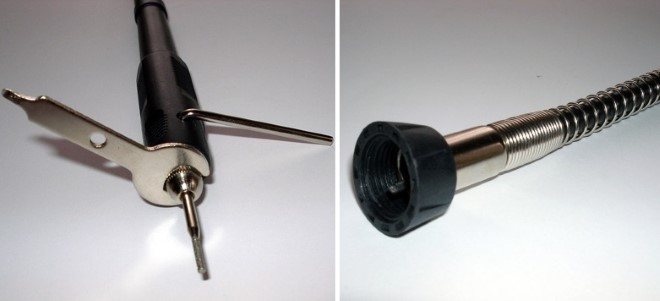

Этот гибкий вал оснащен патроном для насадок с одной стороны, а с другой накидной гайкой для фиксации на гравере

В зависимости от конструктивного исполнения гибкие валы могут быть правого или левого вращения, на что следует обращать внимание при их выборе и применении. Различной может быть не только конструкция гибких валов, но и их длина, достигающая иногда пяти метров.

От того, куда устанавливается гибкий вал – на дрель, гравер или шуруповерт, – зависит и конструкция крепежа такого приспособления. Так, на концах вала могут быть размещены крепежные гайки или крепежная арматура другого типа.

Наконечник этого вала можно снять для чистки и смазки, для чего предусмотрено отверстие сбоку

При помощи гибких валов разной конструкции приводятся в действие различные механизмы и оборудование. Кроме граверов, дрелей и шуруповертов, такими валами оснащают глубинные вибраторы, мотокосы и многие другие виды технических устройств. Простейшим и знакомым многим вариантом использования гибкого вала является прочистка канализационных труб от внутренних засоров.

Механические спидометры автомобилей также приводятся в действие посредством гибкого вала. Изготовление гибкого вала своими руками, конечно, возможно, но, учитывая то, под какими нагрузками работает такое устройство, лучше не экспериментировать и приобрести серийную продукцию от проверенных производителей. Озадачиваться вопросом самостоятельного изготовления гибкого вала можно лишь в том случае, если использоваться он будет для привода маломощного оборудования, работающего на небольших оборотах.

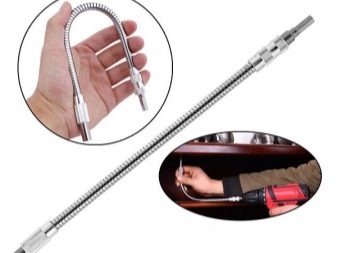

Как выбрать переходник?

Шуруповерты на аккумуляторной батарее – самый распространённый прибор в строительстве. Основным его «плюсом» является мобильность. В зависимости от модели шуруповерта на аккумулятор поступает напряжение от 14 до 21 вольт. На «выходе» получается от 12 до 18 вольт

Подбирая угловой адаптер на шуруповерт под торцевую головку 18 вольт, обратите внимание на следующие рекомендации:

• насадки (сталь Р6 и Р12) подойдут для работы с металлическими шурупами;
• в доступных моделях, как правило, используется триб из современного пластика;
• переходник легкий по весу, но крутящийся момент ограничен 10 нм;
• редуктор из стали способен увеличить крутящийся момент до 50 нм;
• чем солиднее размер удлинителя для биты, тем выше производительность шуруповерта;
• возможность «реверса» расширяет функциональность прибора (не только закручиваем, но и откручиваем саморезы).

При подборе переходника смотрим на максимальный размер шурупа и модель переходника, а также на способ соединения биты с патроном. Захват на магните практичный, но трехкулачковый патрон обеспечит максимальную прочность фиксации.

На сегодняшний день современный рынок насыщен разными моделями адаптеров для шуруповертов, они различаются качеством и ценой. В большинстве случаев, недорогие китайские насадки при скорости вращения 300 оборотов в минуту, быстро нагреваются и издают вибрацию. Для односторонних бит подходит крепеж на магните.

Гибкие валы

Подробности Категория:

ГИБКИЕ ВАЛЫ

употребляются для передачи вращательного движения инструменту при механической обработке таких изделий, которые вследствие своей формы, веса или объема затруднительно обрабатывать на стационарных машинах, а равно для приведения в движение вспомогательных аппаратов, например, тахометров. К гибким валам могут быть прикрепляемы самые различные инструменты, которые можно подводить к труднодоступным рабочим поверхностям и, вследствие незначительного веса гибких валов, легко поддерживать на любой высоте и в любом положении.

По конструкции различают: шарнирные валы, шарнирные цепи и собственно гибкие валы.

Шарнирные валы употребляют для числа оборотов ниже 500 в мин. и для передачи более, или менее значительных усилий, например, для тяжелых работ по выправлению или чистке котлов. Они состоят из отдельных звеньев, снабженных по обоим концам шаровыми шарнирами. Наибольшее отклонение звена — около 45° (фиг. 1). Шарнирные валы должны быть построены очень солидно.

Цепные валы служат для приведения в движение инструментов, аппаратов и тахометров и состоят из многих отдельных звеньев, защищенных металлическим рукавом.

Гибкие валы в собственном смысле особенно выгодны для большого числа оборотов. Они состоят из сердцевины, предохранительного рукава и патронов — соединительного и ручного. Сердцевина делается из стальных проволок, изогнутых спирально таким образом, чтобы между витками не оставалось никаких промежутков (фиг. 2).

При выборе гибкого вала необходимо для каждого случая установить направление вращения во избежание раскрутки сердцевины. Есть, однако, способы завива, пригодные для обоих направлений, но при этом соответственно уменьшается коэффициент полезного действия гибких валов.

Передаваемый вращательный момент Md для каждой отдельной проволоки диаметра d приблизительно соответствует тому моменту , который способна была бы передать та же проволока в раскрученном виде. Для определения этих величин служат следующие формулы:

где N обозначает передаваемую работу в НP, n- число оборотов в минуту, Kd — допустимое напряжение — равно от 300 до 1400 кг/см2, в зависимости от способа нагрузки и материала проволок (по данным К. Баха и Hutte).

Для определения всего диаметра сердцевины dобщ. нужно умножить d на общее число проволок; так как, однако, число проволок в большинстве случаев неизвестно, то рекомендуется определять dобщ. сразу для всего диаметра сердцевины и для надежности значение, полученное из приведенной выше формулы, увеличить на 20—30%.

Для коэффициента полезного действия гибких валов существенное значение имеет безупречное качество проволочной стали.

Употребительная длина валов: 1,5; 1,8; 2,0; 2,5: 3,0 м. Валы для передачи до 1/3 НР обыкновенно имеют 1,5 или 1,8 м; для передачи же более 1/3 НР берут 1,8 или 2,0 м. Наибольшие диаметры применяемых гибких валов — 100 мм, наибольшее число оборотов — 3 500.

Наименьший радиус кривизны изогнутого гибкого вала в состоянии покоя равен 6—7 dобщ., но во время работы нельзя допускать радиус кривизны ниже 12—15 dобщ. (в зависимости от качеств предохранительного рукава). При искривлении значительно увеличивается напряжение, которому подвергается вал, и соответственно уменьшается КПД.

Предохранительный рукав делается из металла и служит для защиты и направления сердцевины (фиг. 3). В некоторых случаях (например, в медицинских аппаратах, в сырых помещениях) рукав снабжается дополнительно кожаной или тканной оболочкой . Между предохранительным рукавом и сердцевиной для лучшей защиты и направления часто вставляется плоская спираль; между предохранительным рукавом и проволочной сердцевиной всегда должно находиться смазочное вещество.

Патрон для укрепления вала к мотору д. б. солидной конструкции, в виду возникающих весьма значительных напряжений на растяжение и изгиб. Сердцевина снабжается толстой соединительной цапфой, которая д. б. припаяна к ней мягким припоем; все другие способы соединения не достигают цели, а твердый припой или сварка неприменимы потому, что при нагревании упругость закаленной стали сердцевины значительно ослабевает. Цапфа соединяется с моторным валом при помощи клина, винта или муфты. На фиг. 4 показано соединение помощью скользящей муфты.

Конец предохранительного рукава привинчивается к соответственной насадке моторного кожуха. Для предохранения вала от слишком сильного изгиба соединительный патрон часто снабжается еще особой втулкой (в особенности при подвесных моторах) (фиг. 5).

Ручной патрон служит для соединения с инструментом. Здесь конец сердцевины также имеет прочную цапфу, которая, в виду быстрого вращения и затруднительности смазки, снабжается шариковым подшипником; при очень тонких валах, как, например, в зубоврачебных бормашинах, применимы скользящие подшипники. Внешний конец ручного патрона обыкновенно снабжен коническим отверстием. В валах малого диаметра цапфа также может иметь коническую форму для надевания бора или же тонкую нарезку с зажимной муфтой.

Гибкие валы обыкновенно приводятся в движение непосредственно электромоторами, хотя иногда и при помощи ременной передачи. В этих случаях применяются электромоторы, снабженные поворотным выключателем на самом моторе или тяговым выключателем при висячих моторах; при маленьких валах выключатель может находиться у ручного патрона. При этом различают три способа присоединения: 1) Гибкий вал насаживается непосредственно на вал мотора (моторы на тележках или подвесные); 2) Гибкий вал насаживается на свободный конец контрпривода; 3) Гибкий вал приводится в движение при посредстве ступенчатого шкива для изменения скоростей. К первым двум типам относятся и такие конструкции, в которых гибкий вал присоединяется к свободному концу валов других машин, как, например, ручных сверлилок, пил, полировальных, фрезерных и прочих станков.

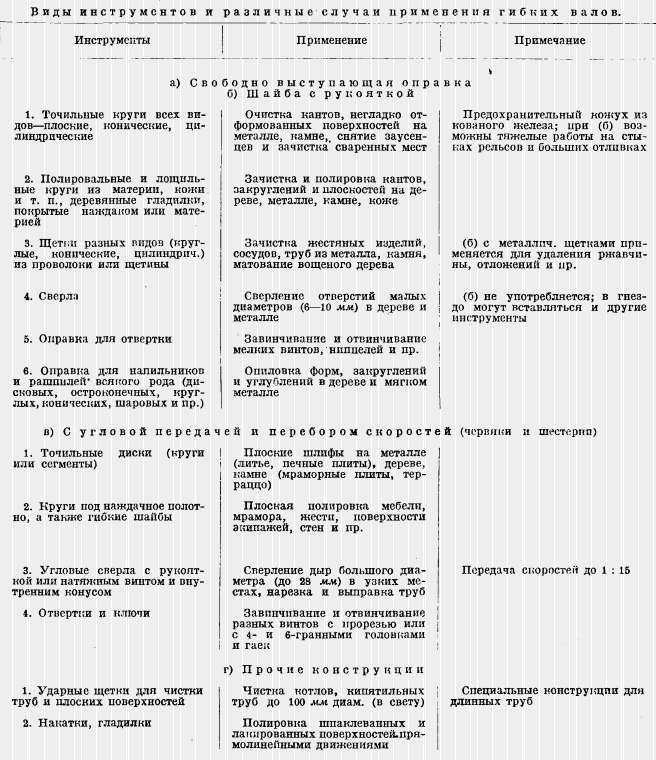

Различные виды инструментов и случаи их применения при гибких валах см. табл.

Источник: Мартенс. Техническая энциклопедия. Том 5 — 1929 г.

• < Назад
• Вперёд >

Работа

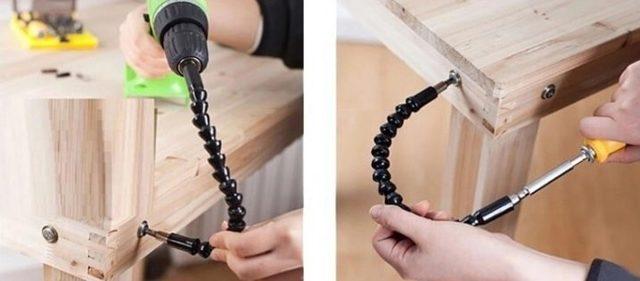

Внешне гибкий вал почти не отличается от толстого троса, только его поверхность нередко бывает рифленой. На гибком вале установлены тугие шарнирные соединения, которые сохраняют свою неподвижность в процессе работы. Можно заметить, как при включении шуруповерта начинают движение только наконечники.

Пользователь может удерживать адаптер в руке и закручивать или выкручивать саморезы без страха повредить ладонь. Некоторые модели имеют предел при использовании саморезов, и он достигает отметки 4*70 мм. Если этот показатель равен, к примеру, 4*100 мм, то после преодоления 80 мм внутрь бруса гибкий вал просто сворачивается в петлю и не может выполнить задачу. Если попытаться продолжить работу, то трос внутри просто обрывается возле насадки. Предельная нагрузка составляет 6 Нм.

Информация для рыбаков

Угловой переходник на шуруповерт предназначен не только для закручивания саморезов и винтов, но и широко применяется рыбаками. Адаптер для ледоруба под шуруповерт помогает в бурении «лунок».

Использование насадки, которая позволяет вращать ледоруб шуруповертом, дает любителю рыбной охоты следующие преимущества:

• несложное бурение льда;
• достаточное количество лунок за небольшой отрезок времени;
• при разрядке шуруповерта, ледорубом можно управлять вручную;
• незначительный шум;
• переходник для ледоруба под шуруповерт компактен и удобен.

Основное назначение устройства заключается в передаче вращений с электроприбора на ледоруб. Большинство современных переходников оснащено специальной ручкой для надёжного удерживания инструмента. Конструкция у адаптеров разная, самый простой представляет собой втулку, выполненную из металла. При более усложненной конструкции переходник одним концом прикрепляется к шнековой части бура, а другим – к патрону.

Установить адаптер для ледоруба под шуруповерт не составит особого труда:

• откручиваем болт, который соединяет обе части бура;
• на месте «верхушки» бура монтируем адаптер;
• шестигранный хвостовик фиксируется в патрон шуруповерта.

Некоторые недостатки адаптеров для ледорубов под шуруповерт все-таки присутствуют. Для продолжительной и продуктивной работы инструмента необходим мощный заряд. Как правило, для бурения льда используют шуруповерты 18 вольт и вращающимся моментом до 70 нм. К сожалению, не все аккумуляторы работают исправно при низких температурах. Необходимо позаботиться о дополнительных батареях, которые следует держать в тепле. Рыбакам нужен более мощный инструмент, который стоит немалых затрат.

Выходом из ситуации послужит использование переходника с редуктором (комплект из шестеренок, которые расположены в картере, предназначен для регулировки скорости вращения валов). Этот элемент позволит использовать для процесса бурения недорогой шуроповерт. Редуктор возьмет на себя часть нагрузки с патрона и механизма инструмента, а также поможет сэкономить заряд аккумулятора прибора.

О том, как сделать адаптер ледобура под шуруповерт, смотрите в следующем видео.

Let’s block ads! (Why?)

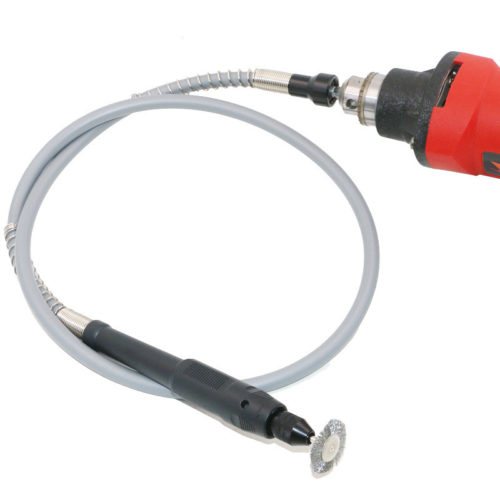

Зачем нужен гибкий вал для дрели

Конструкция рассматриваемого изделия достаточно проста, но, несмотря на это, устройство является многофункциональным. Гибкий привод состоит из двух элементов: трос с бронированным основанием и мягкий корпус. На одной части такой насадки имеется специальный наконечник, при помощи которого вал крепится в патроне шуруповерта или дрели.

Вторая часть, в которой фиксируются насадки, оснащается патроном или специальным фиксатором для сменных бит. Наличие патрона на гибком валу для дрелей позволяет закреплять в конструкции прибора сверла и прочие виды насадок. Используется такое оборудование в медицине, а точнее, в сфере стоматологии. При помощи рассматриваемых изделий обеспечивается функционирование бор-машинок, которыми высверливаются отверстия в зубах для установки пломбы. Есть в продаже заводской гибкий вал для мини дрели гравера, которым пользуются мастера, занимающиеся ремонтом электроники, часов и прочих мелких приборов. Гибкий вал на дрель в строительстве применяется редко, но без него порой просто невозможно добраться до крепежного элемента, чтобы закрутить его или выкрутить. К случаям, когда без гибкого вала на электроинструмент не обойтись, относятся моменты, когда отсутствует прямой доступ для проведения работы дрелью или шуруповертом. Рассматриваемая насадка позволяет осуществлять различные виды работ:

• Сверление отверстий в дереве, бетоне и металле
• Шлифование и зачистка деталей
• Завинчивание и вывинчивание различных винтов и саморезов

Использовать насадку (ее еще называют “гнущаяся спираль” или “гутаперчевый удлинитель”) для сверления отверстий в бетоне или металле не совсем удобно, так как для этого понадобится надежный упор, который не может дать полезное устройство в силу своих конструктивных особенностей.

Это интересно! Насадка под названием гибкий вал может использоваться не только на дрелях или шуруповертах, но и на болгарке УШМ. Однако с этим инструментом нужно быть предельно осторожным и внимательным. Ведь скорость вращения шпинделя достигает 11 000 оборотов в минуту, поэтому работать нужно с применением средств индивидуальной защиты.

Правила работы с гравером, оснащенным гибким валом

Существует ряд правил, которых следует придерживаться при использовании гравера с гибким валом для обработки различных материалов.

Что необходимо сделать перед началом работы

Перед началом работы выбирают насадки. Все они должны находиться под рукой, чтобы потом не тратить время на их поиски. Пока устройство в выключенном состоянии, его лучше подвешивать на специальный крючок, который поставляется в комплекте с большинством современных моделей.

Предотвратить прилипание образующейся в процессе обработки стружки к поверхности инструмента можно, если предварительно покрыть его слоем парафина. Следует иметь в виду: если в конструкции инструмента не предусмотрена принудительная вентиляция, работать им можно не больше 15–25 минут, а затем надо давать ему время на естественное остывание. Поступая таким образом, вы убережете свой гравер от преждевременного выхода из строя.

Держа гравер руками, нужно стараться не закрывать ладонями вентиляционные прорези

Изменение режима

Изменять скорость, с которой вращается инструмент гравера, оснащенного гибким валом, необходимо как при смене выполняемых операций, так и при переходе на обработку другого материала. На невысоких оборотах выполняют обработку более мягких материалов, таких, например, как пластик. Если обрабатывать такие материалы на высоких оборотах, это может привести к интенсивному нагреву инструмента и оплавлению краев обрабатываемой детали. На средних оборотах выполняют обработку изделий из металла, на высоких – из твердого природного камня.

Как правильно ухаживать за гравером

Как и любое другое техническое устройство, гравер, оснащенный гибким приводным валом, нуждается в соответствующем уходе. Правильно и регулярно выполняемый, такой уход не только позволит использовать устройство на его максимальной мощности, но и значительно продлит срок его безаварийной эксплуатации.

В процессе обработки, выполняемой при помощи гравера, лопасти его вентилятора активно забиваются пылью и мелкими частицами отработанного материала. Чтобы такой вентилятор работал эффективно, его необходимо регулярно чистить, используя мягкую ткань, смоченную в мыльном растворе. Ни в коем случае нельзя применять для этих целей различные растворители и агрессивные моющие средства, которые могут привести к преждевременному повреждению лопастей вентилятора.

Для очистки и смазки внутренностей инструмент приходится разбирать. Эта нечастая процедура требует определенных ремонтных навыков

Техническое состояние насадок, используемых в комплекте с гравером, также необходимо регулярно проверять. Изношенные насадки следует сразу заменять на новые, так как они могут стать причиной повышенной вибрации устройства, что в итоге приведет к его преждевременному выходу из строя.

Очень важно уделять постоянное внимание техническому состоянию гибкого приводного вала гравера. На защитной оболочке вала, которая изготавливается из полимерных материалов, не должно быть серьезных механических повреждений, которые могут привести к преждевременному выходу вала из строя. После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке

После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке.

Для смазки внутреннего троса используют жидкое масло

В процессе работы надо следить за тем, чтобы гибкий вал не перегибался слишком сильно. Как при хранении, так и в процессе работы необходимо обеспечить защиту гибкого вала от механических повреждений.

Гибкий вал и держатель для гравера

Примерно с год назад я делал обзор небольшого гравера. Хотя почему небольшого, скорее даже наоборот, большого Почти год он меня полностью устраивал, но в процессе работ я столкнулся с тем, что в определенных ситуациях им не всегда удобно работать. В разговоре с одним из моих знакомых я пожаловался на эту проблему и он подсказал мне пару приспособ, которые подходят именно к моему граверу, собственно обе эти приспособы я сегодня и покажу в своем обзоре. Так как особо рассказывать здесь нечего, то по большей части обзор будет состоять из фотографий с небольшими пояснениями.

Для начала поясню, зачем мне все это понадобилось. Зимой я столкнулся с одной проблемой, надо было вырезать шесть или семь напольных плиток. Вернее как вырезать, надо было прорезать швы между плитками. Швы били очень тонкие и болгаркой подлезть никак не выходило, пришлось взять гравер и прорезать несколько метров шва. Сделать это было удобно при помощи тонкого алмазного круга, он пролазил отлично, но габариты передней части гравера не давали поставить диск перпендикулярно полу, потому резать было хоть и реально, но очень неудобно.

Упростить подобные задачи позволяет гибкий вал, так как диаметр его передней части заметно меньше диаметра гравера. Я видел раньше гибкие валы для дремелей, но мне они показались мелкими, да и не факт что подошли бы, а так как по хорошему к гибкому валу нужен и держатель для гравера, то искал и его. Оказалось что есть и то и другое, причем оба подходят именно к моему граверу, собственно потому и заказал.

Вот теперь можно перейти к обзору, где я доскажу остальное и покажу что это вообще такое.

Буквально пару слов об упаковке. Держатель был в картонной коробке, замотанной в лист вспененного политилена. но это не помогло и коробку изрядно пожевала почта. Ссылка на этот товар в магазине — Grinder Holder, цена 15.99

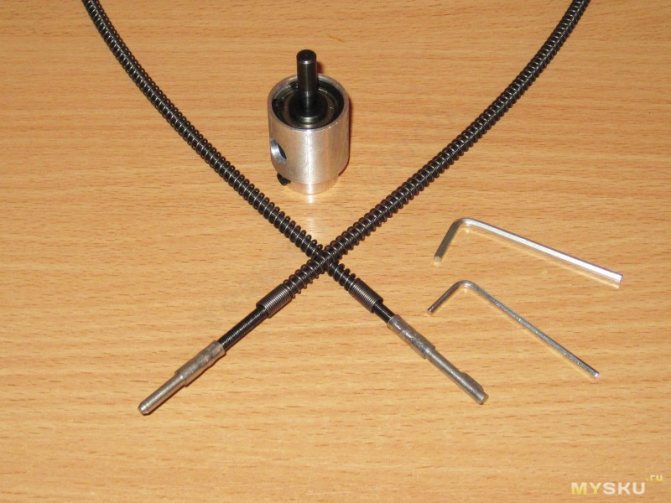

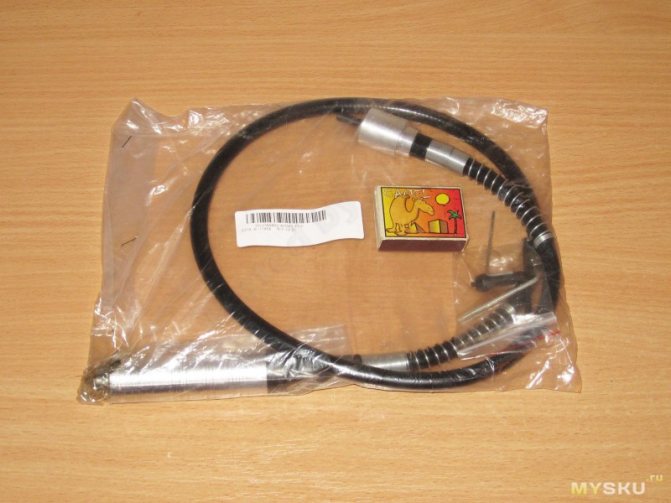

Гибкий вал был упакован куда проще, никакой обертки или коробки, просто полиэтиленовый пакет, но его повредить еще сложнее :))) Ссылка на этот товар в магазине — 6mm Electric Grinder Extension, цена 18.85

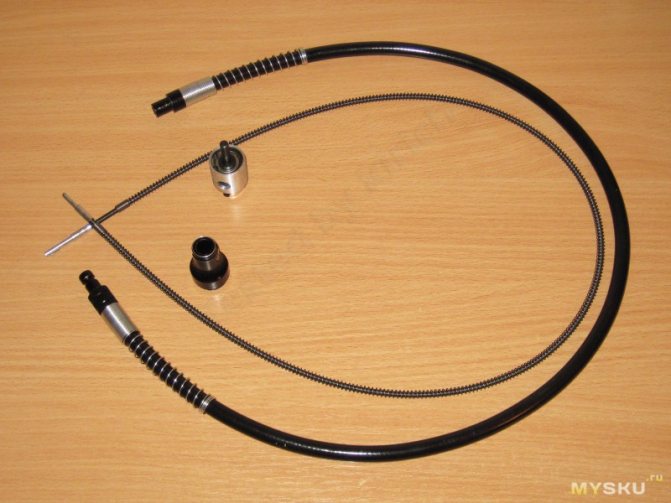

Передняя часть гибкого вала была в смазке и отдельно замотана в полиэтилен.

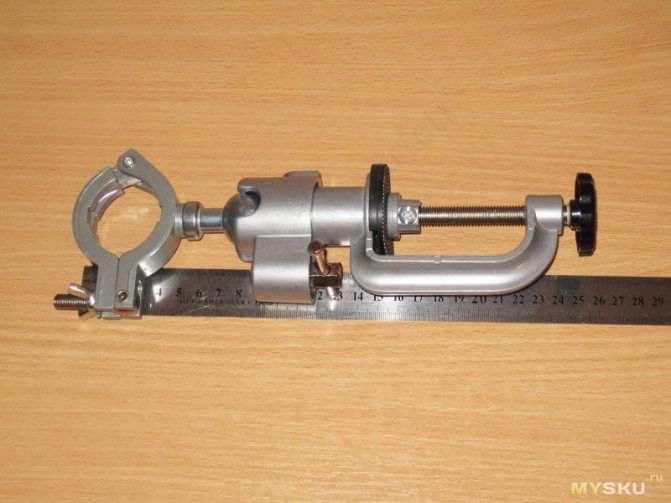

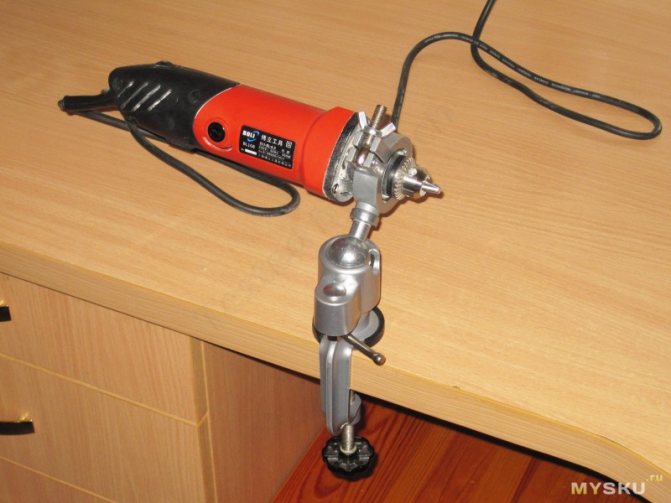

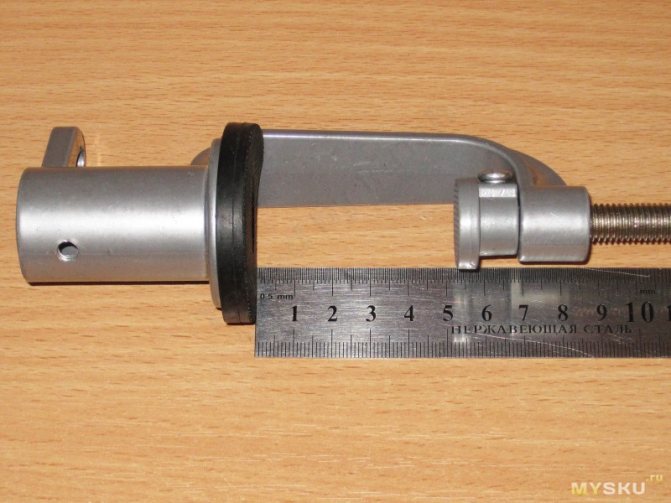

Вот собственно держатель. Я ниже распишу отдельно все узлы, но думаю принцип его действия большинство поймут и по этому фото.

Инструмент зажимается в оправку, расположенную вверху, фиксируется вся эта конструкция винтом с гайкой-барашком. Конструкция оказалась на удивление удобной.

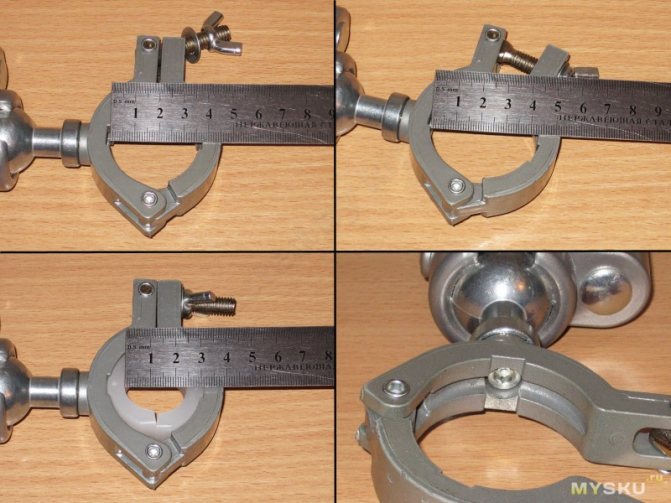

Минимальный и максимальный зажимаемые диаметры составляют около 37 и 43мм. Также в комплекте дали пластмассовую проставку, она позволяет использовать инструмент с диаметром передней части примерно 24-27мм, но так как у меня гравер большого размера, то теперь я буду думать как ее не потерять, потому как на данный момент она мне не нужна. Верхняя часть фиксируется при помощи винта, потому вполне можно ее снять, а оставшуюся часть использовать как держатель для чего то другого.

Общая длина всей конструкции в собранном виде составляет 260мм.

Верхняя часть поворотная, принцип простейший, шар, который зажимается корпусом верзней части. Интересно что в качестве шайбы применили гайку :). Решение не очень красивое, но оно работает. Но здесь у меня есть куда более существенное замечание, вся эта конструкция изготовлена из какого то материала похожего на силумин, потому есть некоторые сомнения в надежности. Я пробовал затягивать сильно, все держалось и ничего не ломалось, но конструкция зажимного узла выглядит все таки слабой.

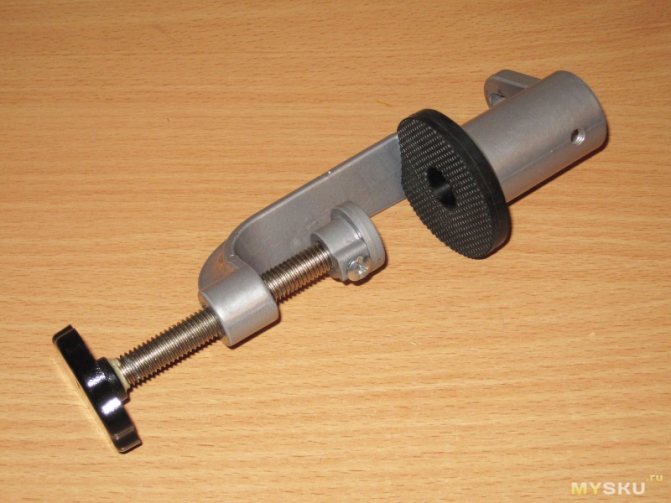

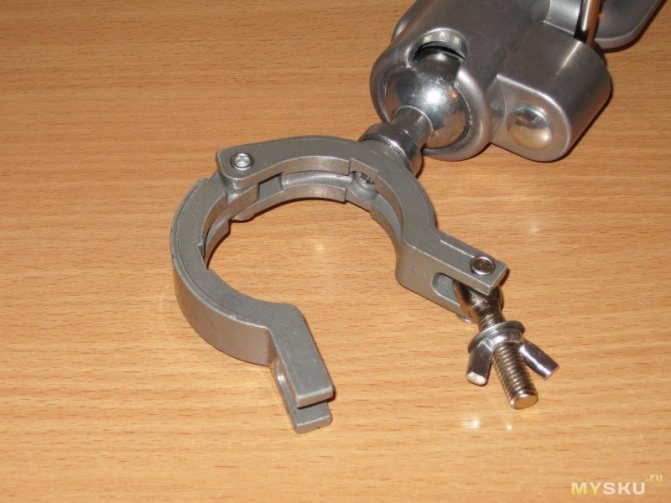

Нижняя часть держателя.

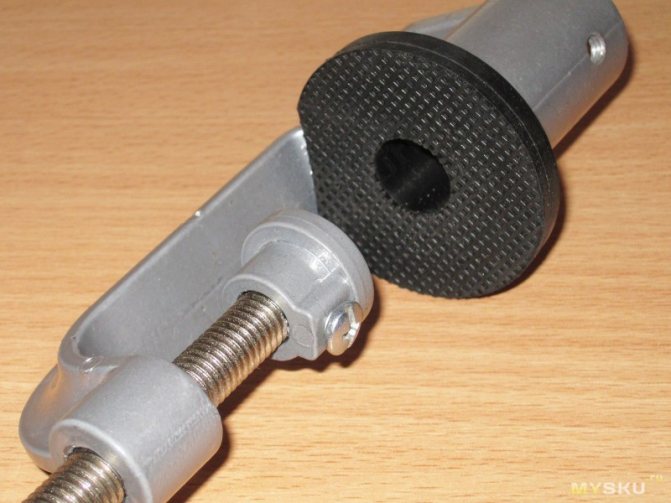

А вот здесь второе замечание. Винтовая часть прижимного механизма не шарнирная, потому при фиксации держателя к крышке стола она вращается вместе с винтом. Почему это плохо: 1. Фиксировать менее удобно, необходимо сильнее удерживать всю эту конструкцию при фиксации к столу. 2. Нижняя поверхность стола может быть повреждена при неоднократных установках/снятиях держателя.

Максимальная толщина столешницы около 50-52мм, здесь вопросов нет. Например у меня дома нет столешницы толще чем 40мм.

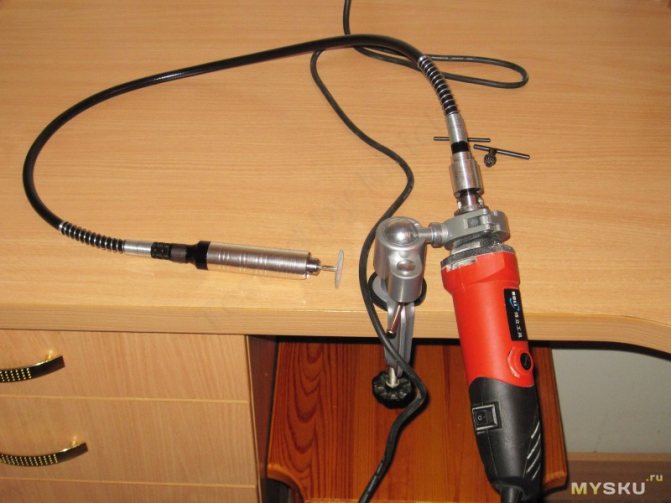

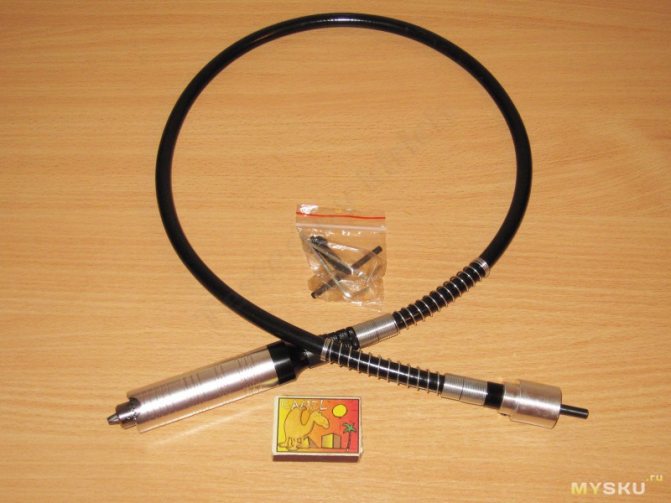

Гибкий вал. Я его не взвешивал, но выглядит и чувствуется в руках довольно внушительно.

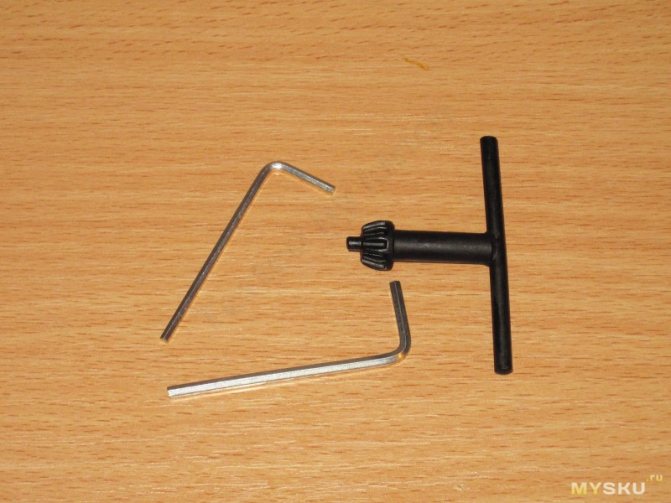

В комплекте дали ключ к патрону и пару небольших шестигранных ключиков. Сначала я не знал, зачем нужны шестигранники, разобрался уже по ходу подготовки обзора.

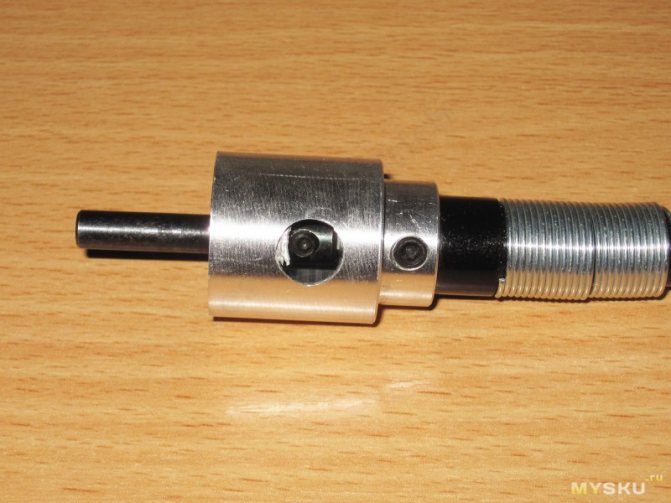

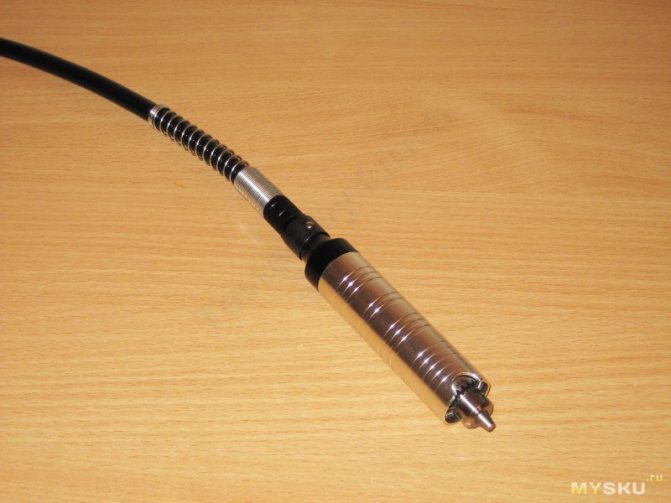

Передняя часть с патроном, ее размеры составляют 110х26мм.

Здесь линейка скорее для примерной оценки размеров, заявленная длина составляет 110см, реальная ближе к 100.

По обоим сторонам гибкого вала установлены пружины для защиты от перелома резиновой части.

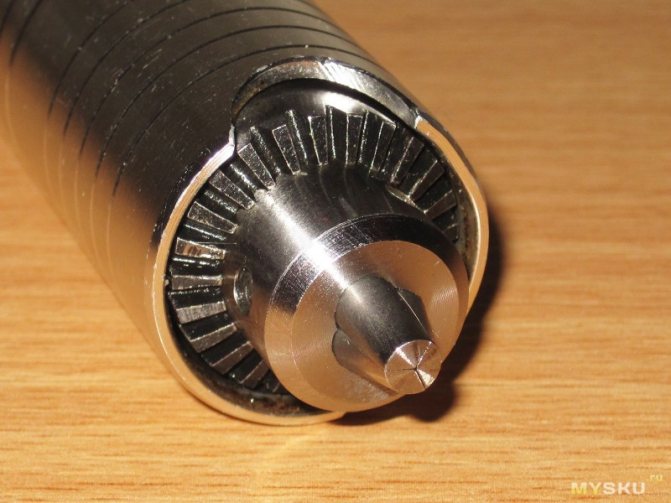

На удивление установлен неплохой патрон. Я не знаю его марку, так как у меня не получилось его выковырять, но центровка понравилась. Зазор между ручкой и патроном около 0.5мм, есть небольшой осевой люфт, радиального люфта я не заметил вообще. Сверху виден вырез для ключа. Вообще затягивать патрон не держа его рукой не очень удобно, но разработчики видимо старались максимально спрятать патрон внутри ручки, правда не совсем понятно зачем. Минимальный диаметр заявлен 0.3мм. максимальный 4мм. Реально же можно зажимать сверла диаметром до 4.5мм.

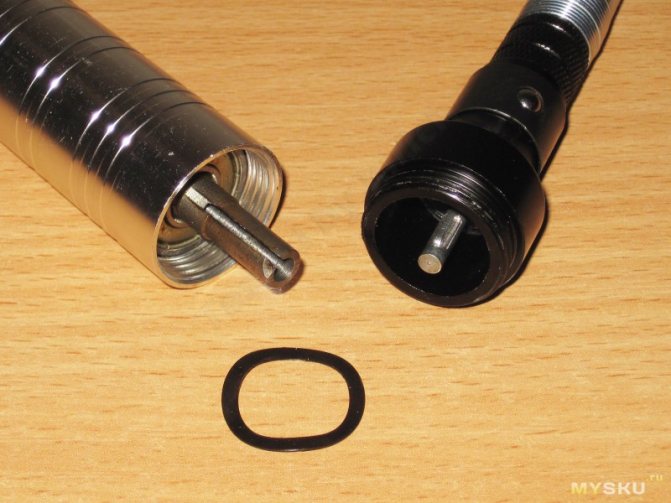

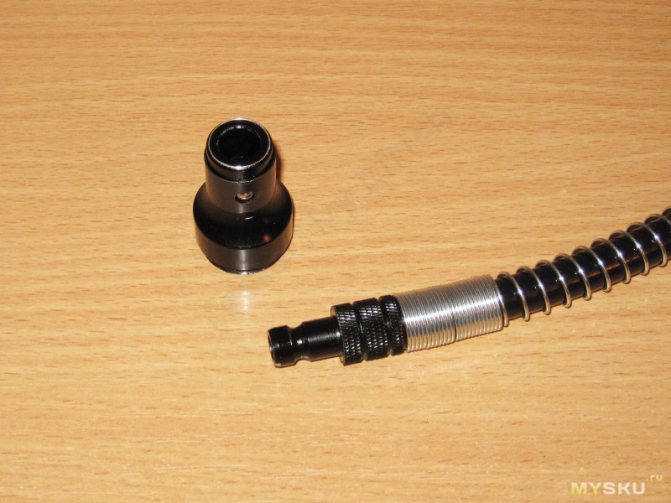

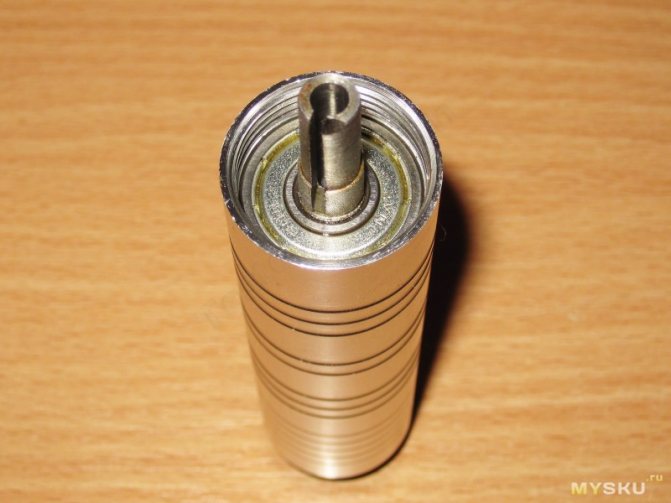

Снимается передняя часть очень легко, внутри обнаружилась «волнистая» шайба.

Внутри ручки установлено два подшипника, на которых также нанесена смазка. Марка подшипников Z809.

А вот здесь я поясню зачем я брал держатель. Дело в том, что вся эта конструкция фиксируется только в патроне инструмента и если давать большую нагрузку на вал и не держать при этом сам инструмент (в данном случае гравер), то он будет пытаться вращаться в обратную сторону. Было бы неплохо, если бы гибкий вал фиксировался и за переднюю часть самого гравера, но так как этого нет, а гравер надо держать, то для этого служит держатель. Именно по этому лучше не крепить держатель к легким предметам при работе с гибким валом, так как при больших оборотах и заклинивании будет не очень приятная картина в виде скачущего по квартире гравера вместе с гибким валом и тем, на чем вся эта конструкция закреплена. Диаметр вала 6мм, вылет — 20мм.

А вот то, зачем производитель предусмотрительно положил пару шестигранных ключиков. Вся конструкция разборная.

Сначала откручиваю правый винт, это позволяет вынуть собственно сам гибкий вал, выполненный в виде стального тросика, который находится внутри стальной пружины. Разборка механизма необходима для чистки и смазки. Хотя судя по довольно закрытой конструкции узла, скорее смазки.

Откручиваем второй винт и вынимаем тросик полностью. Вал, который зажимается в патроне гравера, не съемный. Внутри установлен такой же подшипник как в передней части, только там стоит два подшипника, а здесь один.

Еще с самого начала заметил что в передней части есть плоская пружина, прижимающая стальной шарик. Немного помучавшись, разобрал и ее. Этот узел отвечает за возможность проворачивания передней части независимо от резинового шланга, в котором находится собственно гибкий вал.

Гибкий вал в полностью разобранном виде.

А вот тот инструмент, для которого я и брал все, что показал выше. Видно что ему досталось за год. В основном тяжело пришлось во время резки плиточного шва, пыль стояла почти как после резки болгаркой, а так как у гравера активное охлаждение, то всю эту пыль прогоняло через него, надо будет разбирать и чистить. Вообще работал я за год гравером довольно много, резал алюминий, шлифовал, сверлил (случайно пришлось). За все время работы нарекание было только одно, нагрев при длительных нагрузках.

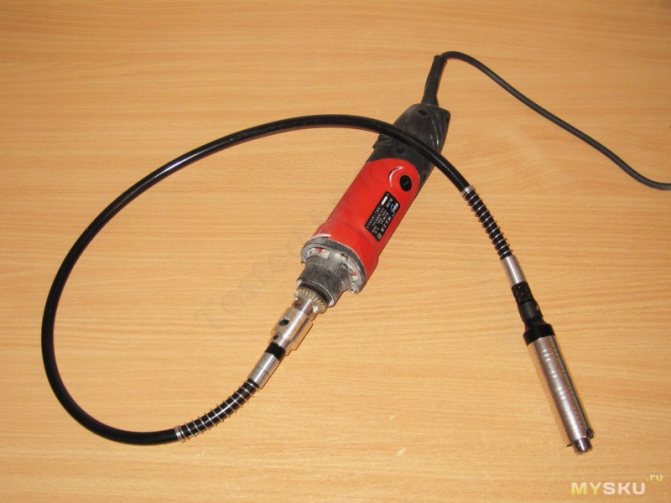

Работать с гибким валом можно и так, как показано на фото, но в этом случае явно не хватает крепления конструкции в передней части гравера, было бы очень удобно. Можно было бы подключить вал и просто положить гравер где нибудь рядом. Так как передняя часть не крепится, то надо чтобы кто то держал гравер во время работы.

Более правильно закрепить гравер в держателе. Но сначала я решил провести небольшой эксперимент, сначала я включил гравер без нагрузки.

Потом подключил гибкий вал и включил гравер, вал при этом был в положении как на фото, только конечно я держал его в руках. Кстати, заметно возрос шум. Вообще шум возрос после фиксации гравера на столе, но еще больше увеличился после установки гибкого вала. Скажем так, работать стало менее комфортно, хотя и заметно удобнее.

Сравнил потребление без вала и с валом, проверял на холостом ходу и минимальных оборотах. Получается, что вал дает нагрузку эквивалентную 10 Ваттам. Ну конечно надо вычесть из этой цифры КПД гравера, т.е. на вал приходится примерно 7-8 Ватт, при работе он будет немного теплым. Понятно что потери зависят от изгиба вала, чем больше изгибаем, тем больше потери, я проверял в самом худшем варианте.

Держатель позволяет устанавливать инструмент под разными углами, довольно удобно. Фиксация очень прочная, единственное место где было небольшое шевеление, это крепление собственно к столу, но я не затягивал сильно, так как мне просто было жалко испортить стол. Правда стоит оговориться. Я давно работаю с такими вот «шариковыми» шарнирами, и они мне не очень нравятся. Со временем прижим слабеет и надежность фиксации падает, я думаю что здесь будет та же картина. В связи с тем, что патроны установлены разные, то соответственно и разные ключи, не очень удобно когда на столе два разных ключа, внешне одинакового размера

Также в шарнирном узле есть вырез, позволяющий установить верхнюю часть под углом 90 градусов к поверхности стола. Не думаю что пригодится, но есть, так есть. Вообще фото «постановочные», т.е. в таком положении я работать не буду. Для работы лучше установить всю эту конструкцию заметно правее или левее (если вы левша), например с краю стола. Но так как фотографировать в таком положении не очень удобно, да и наводить порядок на столе пришлось бы, то я сфотографировал как получилось

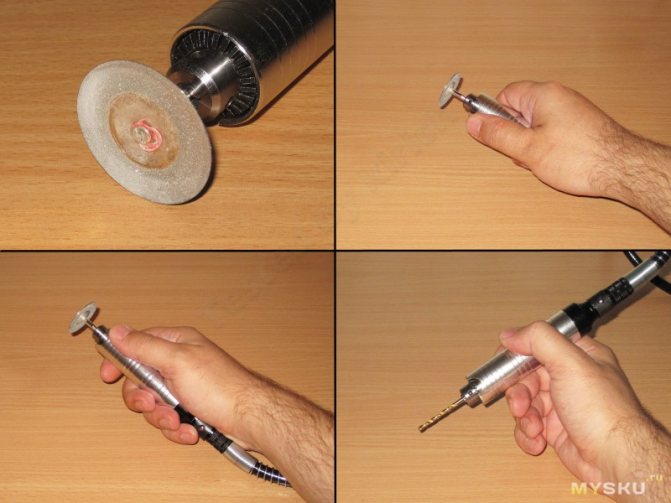

1. Вот этим диском я прорезал около 4 метров плиточного шва. Он довольно сильно пострадал, напыление с краев стерлось, но свою работу он выполнил. 2,3. Работать очень удобно, формально получился небольшой узел с большой мощностью на валу. Правда я бы не назвал вал совсем гибким, из-за толстой резины он все таки имеет некоторую жесткость. 4. В принципе можно сверлить, но для сверления лучше иметь специальную стойку, будет гораздо удобнее. А так как гравер имеет довольно высокие обороты даже на минимальной скорости, то в ручном режиме толстыми сверлами сверлить не выйдет. сверла будут «гореть», а тонкие можно поломать, хотя патрон их и может фиксировать.

Ну и в принципе теперь можно использовать гравер как мини точило, но также из-за высоких оборотов я бы не стал использовать круги большого диаметра.

Вот такой вот вышел мини обзор. Из-за отсутствия видеокамеры у меня не получилось снять видео, потому я постарался передать все при помощи фотографий, надеюсь что у меня получилось, а теперь краткое резюме.

Сначала скажу о гибком шланге, претензий у меня к нему нет, вообще. Работать действительно очень удобно. Есть только пожелание к конструкции, хорошо было бы иметь возможность крепить всю эту конструкцию к корпусу гравера, тогда было бы вообще отлично. Радиальный люфт отсутствует, биений нет, держать удобно. Вот только мне непонятно, на странице магазина указаны максимальные обороты 1000 об/мин, гравер даже на минимуме дает в 10 раз больше. Действительно ли с гибким валом нельзя работать на таких оборотах или это ошибка в описании? Я работал с диском, все нормально, но как то непонятно, может я неправильно делаю?

А вот с держателем не все так однозначно. Плюсы

В общем удобная конструкция Хорошая фиксация инструмента Большой выбор возможных положений инструмента.

Минусы

Слабая конструкция шарнирного узла, я не уверен что она прослужит долго. Не очень хороший выбор материала, шарнирный узел лучше было бы сделать стальным. Жесткая фиксация винтовой части прижима к столу, мешает установке и царапает стол снизу.

Мое мнение. Гибким валом буду пользоваться однозначно, понравился. Хороший патрон, удобная конструкция. А вот держатель так себе, лучше сильно не затягивать шарнирный узел. но больше расстраивает то, что если сломаю держатель, то не смогу нормально пользоваться валом Хотя на данном этапе пользоваться держателем удобно.

На этом все, как всегда жду вопросов, а также буду рад советам по улучшению или альтернативным вариантам таких систем.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Кронштейн для получения сверлильного станка

Многофункциональный кронштейн поможет преобразовать стандартную ручную дрель (проводную, с аккумулятором) в стационарный сверлильный станок. Корпус изготовлен из сверхпрочного алюминиевого сплава. Массивный, позволяет надежно установить дрель для последующего сверления. Крепежи разработаны таким образом, что подходят для всех современных электроинструментов.

Подошва оснащена тисками, что позволяет зафиксировать заготовки в нужном положении, избежать их смещения в ходе сверления отверстий. Регулируемый кронштейн позволяет задать нужную высоту с учетом размеров самого инструмента. Для удобной работы предусмотрена ручка с резиновой накладкой, которая плавно опускает дрель.

Многофункциональный кронштейн для дрели и шуроповерта

Предназначение

Гибкий вал для дрели представляет собой специальную насадку, способную передавать крутящий момент от электромотора дрели на несоосный ему инструмент. Таким образом, появляется возможность заставить вращаться наконечник со сверлом, находящийся в абсолютно иной, по отношению к оси электродвигателя, плоскости, а также изменить его положение при первой же необходимости. Благодаря особенностям конструкции вал легко сгибается в нужном направлении и позволяет выполнять работу в труднодоступных местах, куда подобраться стандартной дрелью технически невозможно.

Внешне гибкий вал представляет собой удлинённую гнущуюся насадку, один конец которой закрепляется на дрели при помощи наконечника, а второй оснащён цанговым зажимом, предназначенным для фиксации фрезы, бора либо сверла. Благодаря гибкому валу нет необходимости держать тяжёлую дрель, что позволяет выполнять довольно тонкую и кропотливую работу. Например, при помощи данного приспособления можно просверлить отверстия диаметром от 1 мм, зачистить деталь в труднодоступном месте и закрутить винт там, где дрелью или шуруповёртом, не оснащёнными дополнительным оборудованием, не подобраться.

При помощи гибкого вала можно заниматься обточкой деталей из различных материалов, гравировкой любых поверхностей либо использовать его как шлифовальный станок. Причём выполнение гравировки при помощи вала особенно удобно. Это объясняется небольшой толщиной рабочего наконечника, в который устанавливается бор, и возможностью обхватывать его пальцами как шариковую ручку.

Правила работы дрелью и шуруповертом с гибким валом

Дрель либо шуруповерт, оснащенные такой насадкой, как гибкий вал, обеспечат необходимость работы в труднодоступных местах. Известно несколько правил и рекомендаций, способствующих простоте работы.

Перед началом рабочего процесса необходимо открутить муфту крепления и вставить нижнюю часть насадки в отверстие.

Стопорное кольцо поможет надежно закрепить насадку. Эта операция аналогична креплению сверла в дрели.

Инструмент должен быть закреплен. В противном случае не исключена возможность проворачивания вала и вибрации дрели или шуруповерта. Дабы закрепить инструмент используется специальный держатель, который можно выполнить своими силами. Для этого на поверхности стены или рабочего стола фиксируется хомут, в котором и закрепляется электроинструмент. Можно также приобрести переносной держатель, обеспечивающий возможность использования инструмента в разных местах.

Важно отметить, что для работы с насадкой можно использовать модели электроинструмента, поддерживающих функцию регулировки скоростного режима и оснащенного реверсом.

Обеспечить возможность сверления в любых условиях и разной сложности можно при наличии гибкого вала, обладающего способностью вращения вала в обе стороны.

Соблюдение этих правил повысит качество и скорость высверливания отверстий в материалах разной прочности посредством использования гравера, шуруповерта или дрели с гибким валом.
