3 пользующиеся популярностью марки электродов, о которых должен знать любой сварщик

К электроду и свариваемой детали подводится электронный ток. При соприкосновении свариваемого изделия передается сварочный ток. Благодаря тому, что сварочная дуга имеет до 7 тыс. градусов, кромки на свариваемой детали плавятся, образуя сварочную «ванну». Совместно с кромками плавится электрод, а его покрытие защищает от действия окружающей среды. На месте сварочного шва появляется шлак, который также защищает от действия наружных изъянов. Сырость, влага, воздух — это все может плохо сказаться на сварочном шве.

Основная составляющая при сварке — это сварочный аппарат. Существует огромное количество видов, от ручных до автоматических. Некие из их работают от электро энергии, остальные от газа. Почаще всего употребляют аппараты для таковых видов сварки:

1. Ручной дуговой.
2. Автоматической.
3. Автоматической.
4. Аргоновой.

Ручная дуговая сварка самый 1-ый и распространненый вид. Ее употребляют не только лишь на производстве и строительстве, да и быту. Таковой вид комфортен в внедрение и не просит особенных критерий окружающей среды. При использовании ручного аппарата пользуются особыми электродами. Их подбирают соответственно изготавливаемой детали. Свариваемые детали могут варьироваться от 2 мм до 20 мм и наиболее. Но стоит держать в голове о снятии кромок для провара.

Автоматическую сварку почаще употребляют при соединении тонких металлов. Но на производстве, где свариваются толстые сплавы, таковая сварка имеет пространство. Стоит учитывать, что в этом виде употребляют специальную сварочную проволоку.

Автоматические устройства употребляют в промышленных зонах. Почаще это могут быть фабрики и остальные компании, специализирующиеся неизменным созданием схожих конструкций.

Аргоновая сварка делается газом. При работе с таковым аппаратом употребляется особая проволока, которая плавится с помощью газовой горелки.

Процессы, протекающие в электрической схеме сварочного инвертора

Схема сварочного аппарата инверторного типа позволяет увеличивать частоту тока со стандартных 50 Гц до 60–80 кГц. Благодаря тому, что на выходе такого устройства регулировке подвергается высокочастотный ток, для этого можно эффективно использовать компактные трансформаторы. Увеличение частоты тока происходит в той части электрической схемы инвертора, где расположен контур с мощными силовыми транзисторами. Как известно, на транзисторы подается только постоянный ток, для чего и необходим выпрямитель на входе аппарата.
Принципиальная схема заводского сварочного инвертора «Ресанта» (нажмите, чтобы увеличить)

Схема инвертора от немецкого производителя FUBAG с рядом дополнительных функций (нажмите, чтобы увеличить)

Пример принципиальной электрической схемы сварочного инвертора для самостоятельного изготовления (нажмите, чтобы увеличить)

Принципиальная электрическая схема инверторного устройства состоит из двух основных частей: силового участка и цепи управления. Первым элементом силового участка схемы является диодный мост. Задача такого моста как раз и состоит в том, чтобы преобразовать переменный ток в постоянный.

В постоянном токе, преобразованном из переменного в диодном мосту, могут возникать импульсы, которые необходимо сглаживать. Для этого после диодного моста устанавливается фильтр, состоящий из конденсаторов преимущественно электролитического типа

Важно знать, что напряжение, которое выходит из диодного моста, примерно в 1,4 раза больше, чем его значение на входе. Диоды выпрямителя при преобразовании переменного тока в постоянный очень сильно нагреваются, что может серьезно сказаться на их работоспособности

Компоненты сварочного инвертора на примере самодельного аппарата

Чтобы защитить их, а также другие элементы выпрямителя от перегрева, в данной части электрической схемы используют радиаторы. Кроме того, на сам диодный мост устанавливается термопредохранитель, в задачу которого входит отключение электропитания в том случае, если диодный мост нагрелся до температуры, превышающей 80–90 градусов.

Высокочастотные помехи, создаваемые при работе инверторного устройства, могут через его вход попасть в электрическую сеть. Чтобы этого не произошло, перед выпрямительным блоком схемы устанавливается фильтр электромагнитной совместимости. Состоит такой фильтр из дросселя и нескольких конденсаторов.

Блок питания инвертора

Сам инвертор, который преобразует уже постоянный ток в переменный, но обладающий значительно более высокой частотой, собирается из транзисторов по схеме «косой мост». Частота переключения транзисторов, за счет которых и происходит формирование переменного тока, может составлять десятки или сотни килогерц. Полученный таким образом высокочастотный переменный ток имеет амплитуду прямоугольной формы.

Получить на выходе устройства ток достаточной силы для того, чтобы можно было с его помощью эффективно выполнять сварочные работы, позволяет понижающий напряжение трансформатор, установленный за инверторным блоком. Для того чтобы получить с помощью инверторного аппарата постоянный ток, после понижающего трансформатора подключают мощный выпрямитель, также собранный на диодном мосту.

Транзисторы для силового модуля сварочного инвертора

Схемы Inverter 3200 и 4000

Для проведения ручной дуговой сварки можно использовать Inverter 4000 или 3200. Оба аппарата обладают практически идентичной конструкцией, которая обеспечивает наличие следующих функций:

1. Защита от эффекта залипания электрода.
2. Защита основных элементов от серьезного перепада напряжения.
3. Контроль основных параметров дуги.
4. Встроенный элемент охлаждения с контрольными датчиками.

При изготовлении инверторов была обеспечена защита по классу IP21. Мощность устройства составляет 5,3 кВт, питается от стандартной сети энергоснабжения. Подробная схема inverter 3200 pro определяет весьма привлекательные свойства этих моделей, за счет чего они получили широкое распространение.

Как работает сварочный инвертор

Ремонт сварочного инвертора
Формирование тока большой силы, при помощи которого создается электрическая дуга для расплавления кромок соединяемых деталей и присадочного материала, – это то, для чего предназначен любой сварочный аппарат. Для этих же целей необходим и инверторный аппарат, позволяющий формировать сварочный ток с большим диапазоном характеристик.

В наиболее простом изложении принцип работы инвертора выглядит так.

• Переменный ток с частотой 50 Гц из обычной электрической сети поступает на выпрямитель, где происходит его преобразование в постоянный.
• После выпрямителя постоянный ток сглаживается при помощи специального фильтра.
• Из фильтра постоянный ток поступает непосредственно на инвертор, в задачу которого входит опять преобразовать его в переменный, но уже с более высокой частотой.
• После этого при помощи трансформатора понижают напряжение переменного высокочастотного тока, что дает возможность увеличить его силу.

Блок-схема сварочного аппарата инверторного типа

Для того чтобы понять, какое значение имеет каждый элемент принципиальной электрической схемы инверторного аппарата, стоит рассмотреть его работу подробнее.

Схема сварочного аппарата Ресанта-160

А если вам понадобится большая длина, то можно отдельно докупить удлинитель.

Подробности файла Ресанта САИ-160

Возникли вопросы по ремонту инверторов? Это важный плюс, поскольку Ресанта может похвастаться развитой сетью сервисных центров по всей России. Подключение такое же простое, как и в случае с другими моделями САИ.

Благодаря этим функциям процесс обучения пройдет легче и быстрее. Не сказать, что этого мало. Возникли вопросы по ремонту инверторов?

Радует возможность работать ювелирным током А, да и в целом постоянный ток в сварке выигрывает у переменки. А ведь электрод ведется вручную. Поскольку для его полноценной работы придется докупить стабилизатор. Производитель позиционирует данный аппарат как бытовой, и мы с этим согласны. Ресанта САИ 160 — снова ремонт дежурки

Линейки оборудования

Компания FoxWeld представляет одновременно несколько модельных рядов. Каждый из них имеет свои определенные особенности и нашел себе своего потребителя. Наиболее популярными считаются такие, как Сварис, Дачник, Мастер, Корунд и Varteg.

Сварочный аппарат Сварис производится в Китае под непосредственным контролем всего процесса со стороны итальянских разработчиков. Несмотря на то, что к товарам из Поднебесной одно время было определенное недоверие, аппараты Сварис позволили разрушить этот сложившийся стереотип.

Сварис 158 Комби

Инверторный полуавтомат Сварис комби предназначен для работы в режиме ММА, то есть, для ведения сварки плавящимися электродами. Он переключается в режим сварки проволокой, поэтому и считается комбинированным. Естественно, устройство позволяет работать в среде защитного газа.

В корпусе встроен механизм подачи проволоки, поэтому сварочный аппарат, несмотря на свою функциональность, остается компактным. Его масса всего 11 кг. Стоит такой полуавтомат 23 000 рублей.

Сварис 158 питается от бытовой сети напряжением 220 В. Он пригоден для ведения мелкого бытового ремонта, однако многие профессионалы задействуют его на более масштабных работах. Благодаря компактности, устройство позволяет проводить сварочные работы в местах с ограниченными пространственными условиями.

Модель 220

Для тех, кто ищет бюджетный вариант компактного сварочного аппарата, производитель представляет устройство для ручной дуговой сварки. Этот вид работ считается самым популярным, поэтому Сварис 220 пользуется спросом у любителей. В домашнем хозяйстве, особенно владельцу частного дома, всегда найдется работа, связанная с применением сварки.

Мнение эксперта Багров Виктор Сергеевич Сварщик высшего 6-го разряда. Считается мастером своего дела, знает тонкости и нюансы профессии.

Для сварщиков-любителей отличный вариант. С таким прибором можно без труда найти себе работу по дому: варить стеллажи в гараже, крепить на крышу антенну или контур заземления, да все, что угодно.

Устройство питается от сети 220 В и при этом может повышать силу тока до 220 А, чего вполне достаточно, чтобы варить электродами диаметром 5 мм. В комплект поставки, который стоит 9 500 рублей, входит держатель электродов и зажим массы. Корпус аппарата снабжен удобной ручкой, позволяющей переносить его по объекту. Зачастую мобильность играет решающую роль, так как приходится вести работы на высоте или в труднодоступных местах.

Благодаря тому, что аппарат адаптирован к пониженному напряжению и показывает при этом устойчивую работу, он ценится жителями частного сектора, где параметры сети далеки от номинальных.

160

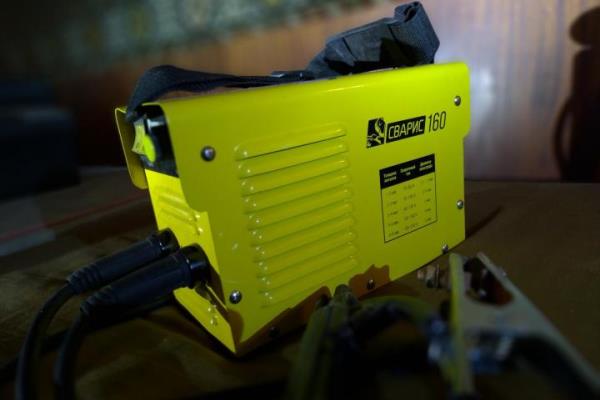

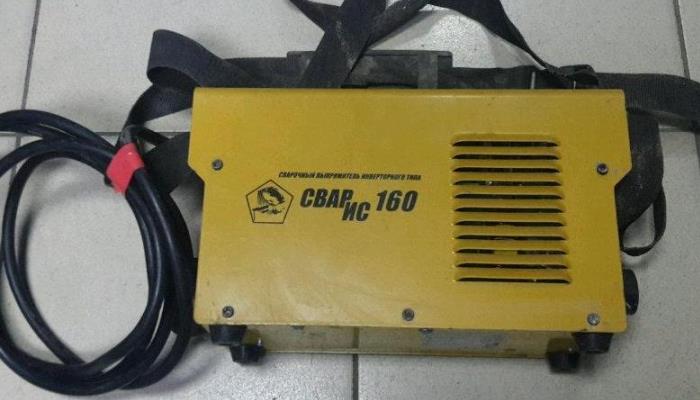

Сварис 160 считается самым доступным сварочным аппаратом для ведения работ постоянным током. Инвертор имеет ряд преимуществ перед трансформаторными устройствами, которые сегодня практически уже не применяются. Переход на новые технологии позволил существенно снизить габариты устройства, его массу, повысить экономичность и КПД. При этом отмечается, что качество выполненных работ не ухудшилось.

Масса сварочного аппарата Сварис 160 составляет 5,5 кг. Подобное устройство можно купить за 5 500 рублей, однако оно поставляется без дополнительных приспособлений, без держателя и силовых проводов.

Сварис 140 (в кейсе)

Отличное сочетание компактности и функциональности воплощено в модели «Сварис 140». Конструкция устройства основана на раздельном расположении силового блока и блока управления. Такой подход позволил увеличить показатели надежности.

Хоть устройство и позиционируется, как бытовое, многие отмечают, что по своим показателям он ничуть не уступает промышленным аналогам. Время непрерывной сварки при максимальном значении силы тока составляет 4 минуты. Опасаться выхода из строя установки не стоит, так как сработает термозащита, однако следует контролировать время.

Пластиковый кейс надежно защищает сварочный аппарат от пыли во время хранения и транспортировки. Чтобы на блок управления и силовой блок не попадала грязь или пыль, они отделены специальными перегородками. Система охлаждения принудительного типа, причем скорость вентилятора может меняться в зависимости от температуры.

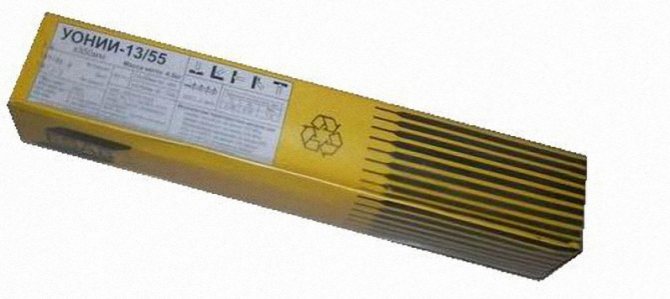

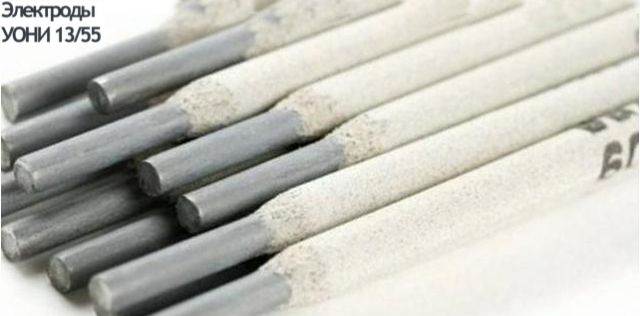

Индивидуальности работ с электродами марки УОНИ 13 55

Универсальность пространственного положения наложения сварного шва для этого вида электрода достигается применением специального вида покрытия и специального состава железного сердечника. Так, формируя слой сплава, наплавляемого на поверхность соединения марка УОНИ 13 55 обязана иметь наибольшее содержание последующих компонент в сплаве шва:

• углерод – не наиболее чем 0,1%;
• марганец – допустимое количество не наиболее 0,9%;
• кремниевых составляющих до 0,37%;
• очень допустимое количество серы 0,3%;
• фосфор, не наиболее 0,027%.

В процессе сварки сварочная ванна формируется в маленьком облаке защитного газа, это приводит к тому, что шов, формируется с весьма большенный пластичностью. Относительно просто поддается формированию, но при всем этом при остывании он владеет свойством высочайшей ударной вязкостью. Глубочайшее, однородное соединение, не содержащее раковин и трещинок, имеет наиболее длиннющий по времени процесс старения и образования механических и коррозионных повреждений.

Работа с электродами марки УОНИ 13 55 просит соблюдения неких специфичных особенностей, при которых значительно увеличивается свойство сварного соединения и удобство работы – исходный розжиг дуги проводится просто, следующие розжиги не требуют доп усилий и проводятся при размеренной сильной сварочной дуге. Но, такое удобство работы с данным видом сварочных электродов достигается до этого всего подготовкой электродов способом прокаливания. В течение 60 минут, электроды прокаливаются при температуре около 320 градусов. Таковая подготовка к использованию дозволяет получить инструмент готовый к работе, при всем этом температура конкретно во время работы особенной роли не играет, сварочная ванна формируется верно, а сплав фактически не образует разбрызгивания. Прокаленные электроды в итоге не образуют разнородного по составу слоя шлака, он отделяется просто, большенными фрагментами.

Интересно почитать: Виды и способы сварки плавлением

Сфера внедрения

Универсальность использования и хорошие свойства результатов соединения разрешают использовать сварочные электроды УОНИ 13 55 в местах ответственных работ, требующих надежности соединения и сразу легкости их внедрения:

• сварка арматурного каркаса железобетонных изделий;
• ремонтные работы трубопроводов;
• герметизация порывов резервуаров;
• устранение трещинок без сквозного недостатка сплава;
• монтажные работы ответственных несущих конструкций
• наплавление слоя сплава.

Расчет внедрения сварочных электродов данной нам марки, свойства соединений которых разрешают брать в расчеты величину сопротивления на разрыв наиболее 490 Н/мм2 делает их неподменными для напряженных конструктивных частей. А ударная вязкость образуемого шва при расчетах определяется как 127,4 Дж/см2.

Почти во всем эффективность работы определяется соответствием сварочного тока поперечнику электрода и тому, в которой плоскости будет размещаться свариваемый шов. Величина тока влияет и на остальные характеристики, к примеру, на скорость наплавки сплава и расходу электродов на эту операцию. Так для наплавки 1 кг соединительного шва при обычной температуре воздуха пригодиться 1,65 кг электродов данной нам марки, при всем этом выход наплавленного сплава составит около 93% от массы стержней.

Самым малым поперечником, выпускаемым индустрией электродов УОНИ 13 55, является поперечник стержня 2 мм, дальше размеры имеют последующие характеристики – 2,5 мм, 3 мм,4 мм, 5 мм и 6 мм. Длина варьируется от 300 мм до 450 мм, шаг размерности составляет 50 мм.

Практическое применение электродов УОНИ 13 55 зависит от поперечника и положения сварочного шва. Для поперечников 2 — 2,5 – 3 и 4 мм применяется все три положения, а вот для 5 и 6 мм это в главном лишь нижнее и вертикальное положение швов.

Величина сварочного тока для работы в нижнем положении несколько выше чем для других видов. Так, для вертикальных и потолочных видов сварочных работ электродов данной марки применим сварочный ток от 130 до 160 ампер, а вот для нижнего положения он определяется от 160 до 190 ампер у электродов поперечником 4 мм.

Что включает в себя конструкция сварочного инвертора

Схема сварочного инвертора, которая определяет его технические характеристики и функциональность, включает в себя такие обязательные элементы, как:

• блок, обеспечивающий электрическим питанием силовую часть устройства (он состоит из выпрямителя, емкостного фильтра и нелинейной зарядной цепи);
• силовая часть, выполненная на базе однотактного конвертора (в данную часть электрической схемы также входят силовой трансформатор, вторичный выпрямитель и выходной дроссель);
• блок питания элементов слаботочной части электрической схемы инверторного аппарата;
• ШИМ-контроллер, который включает в себя трансформатор тока и датчик тока нагрузки;
• блок, отвечающий за термозащиту и управление охлаждающими вентиляторами (в данный блок принципиальной схемы входят вентиляторы инвертора и температурные датчики);
• органы управления и индикации.

Схемы моделей ММА-200 и ММА-250

Большое распространение получили модели ММА-200 и ММА-250. Эти инверторы практически идентичны, разница заключается лишь в нижеприведенных моментах:

1. Схема сварочного инвертора ММА 250 предусматривает наличие в выходном каскаде по 3 резистора полевого типа. Все ни подключены параллельно. Схема сварочного инвертора ММА 200 указывает лишь на наличие двух резисторов.
2. У новой версии три импульсных трансформатора, в то время как у старой только два.

Читать также: Регулировка подачи масла на цепь бензопилы
Основная схема обеих моделей практически полностью идентична.

Схема инвертора ММА-200

Достоинства и недостатки сварочных аппаратов инверторного типа

Инверторные сварочные аппараты, которые пришли на смену привычным всем трансформаторам, обладают рядом весомых преимуществ.

• Благодаря совершенно иному подходу к формированию и регулированию сварочного тока масса таких устройств составляет всего 5–12 кг, в то время как сварочные трансформаторы весят 18–35 кг.
• Инверторы обладают очень высоким КПД (порядка 90%). Это объясняется тем, что в них расходуется значительно меньше лишней энергии на нагрев составных частей. Сварочные трансформаторы, в отличие от инверторных устройств, очень сильно греются.
• Инверторы благодаря такому высокому КПД потребляют в 2 раза меньше электрической энергии, чем обычные трансформаторы для сварки.
• Высокая универсальность инверторных аппаратов объясняется возможностью регулировать с их помощью сварочный ток в широких пределах. Благодаря этому одно и то же устройство можно использовать для сварки деталей из разных металлов, а также для ее выполнения по разным технологиям.
• Большинство современных моделей инверторов наделены опциями, которые минимизируют влияние ошибок сварщика на технологический процесс. К таким опциям, в частности, относятся «Антизалипание» и «Форсирование дуги» (быстрый розжиг).
• Исключительная стабильность напряжения, подаваемого на сварочную дугу, обеспечивается за счет автоматических элементов электрической схемы инвертора. Автоматика в данном случае не только учитывает и сглаживает перепады входного напряжения, но и корректирует даже такие помехи, как затухание сварочной дуги из-за сильного ветра.
• Сварка с использованием инверторного оборудования может выполняться электродами любого типа.
• Некоторые модели современных сварочных инверторов имеют функцию программирования, что позволяет точно и оперативно настраивать их режимы при выполнении работ определенного типа.

https://youtube.com/watch?v=st4g_RzTBak

Как у любых сложных технических устройств, у сварочных инверторов есть и ряд недостатков, о которых также необходимо знать.

• Инверторы отличаются высокой стоимостью, на 20–50% превышающей стоимость обычных сварочных трансформаторов.
• Наиболее уязвимыми и часто выходящими из строя элементами инверторных устройств являются транзисторы, стоимость которых может составлять до 60% цены всего аппарата. Соответственно, ремонт сварочного инвертора является достаточно дорогостоящим мероприятием.
• Инверторы из-за сложности их принципиальной электрической схемы не рекомендуется использовать в плохих погодных условиях и при отрицательных температурах, что серьезно ограничивает область их применения. Для того чтобы применять такое устройство в полевых условиях, необходимо подготовить специальную закрытую и отапливаемую площадку.

Чем различаются от МР

К электроду марки ОК 46 по механическим чертам (крепкость на разрыв 46 кгс/кв. мм) и рутиловому покрытию стержня поближе всего подступают электроды марки МР. Сварочные свойства так близкие, что подмена одной марки на другую фактически не воздействую на конечный итог. Определенные достоинства у ОК 46 все-же есть. При сварке, к примеру, потолочных швов сварщики сетовали, что мощности дуги электродов МР-3 не хватало пробить солидный слой шлака. Приходилось использовать расходники ОК 46.

Компания

Современные экономические отношения между странами сейчас носят несколько иной формат. Многие предприятия объединяются, работая во благо одной торговой марки. Гораздо выгоднее за границей наладить производство с собственным брендом, нежели торговать готовой продукцией. В связи с такой ситуацией часто возникает путаница относительно страны-производителя.

Ярким примером международной компании считается FoxWeld. Это торгово-производственная компания, которая отлично известна на рынке сварочного оборудования в России, странах Европы и Азии. Компания специализируется на производстве и поставках сварочных аппаратов, расходных материалов, а также средств защиты.

Одним из ключевых принципов компании является расширение линейки поставляемых товаров. Только с широким ассортиментом можно конкурировать на рынке сварочного оборудования. В частности, производитель старается заполнить сегмент профессиональных устройств, применяющихся на производстве

Особое внимание уделяется высокому качеству и постоянному внедрению инновационных технологий

К особенностям сварочных аппаратов относится их экономичность и экологическая безопасность. Несколько торговых представительств открыто в России. Сервисной поддержкой и обслуживанием охвачены Центральный федеральный округ, Северо-западный ФО, Южный ФО, республика Крым, Приволжский и Уральский ФО.

Особенности приборов

Выбирая для себя подходящее устройство, необходимо выделить ряд особенностей, выгодно выделяющее производителя среди остальных конкурентов. К сожалению, оценить качество и функциональность сварочных аппаратов удается только после реального использования. Именно поэтому маркетологи стараются изначально подчеркнуть все плюсы.

• Продукция FoxWeld не ограничивается только одними аппаратами. Производство направлено на то, чтобы полностью обеспечить процесс.
• Развивающаяся сеть представительств позволяет получать своевременную техническую поддержку, обеспечивать квалифицированный ремонт, а также рассчитывать на гарантийное обслуживание.
• Разнообразие моделей в различных ценовых категориях привлекает массового покупателя.
• В установках используется электроника от американских, японских и южнокорейских производителей.
• Ориентирование на постоянный рост качества.

Рекомендации и впечатления о работе сварочного инвертора Ресанта САИ 160А

На какой рабочий ток покупать инвертор Ресанта? — это самый распространенный вопрос при покупке инвертора и к сожалению часто люди переплачивают за больший ток необоснованно. Я часто встречал, что люди для дома берут инвертор на 220 ампер, скажите мне, зачем? Свою мотивацию они объясняют большим запасом мощностью, тем самым приписывая сюда и большую долговечность и надежность, но эти доводы спорны и уж тем более 220 ампер для обычного человека ни к чему, если конечно он не собирается варить 4,5 электродами целыми днями. Для дачи, своего дома и мастерской обычному человеку с лихвой хватит 160 ампер, а если хочется быть психологически расслабленным переплачивайте и берите 180 ампер, но не стоит переплачивать за 220 ампер, которые вы не будете никогда использовать. Конечно, если с финансами у вас проблем никаких нет, тогда можете брать и 250 ампер…Говорят, что перед включением/выключением нужно снижать регулятором ток на минимум, иначе инвертор может сгореть, правда ли это? — на этот вопрос я отвечу не вникая в глубины электроники. Я лично каждый раз именно так и делаю, не знаю действительно ли там могут быть опасные амплитуды при включении, но эти рекомендации обязательными во первых прописаны в инструкции, во вторых сделать это не так сложно, главное привыкнуть и относится к своему маленькому ящичку как я любимцу, который приятно шуршит вентилятором и способен выручить в любую минутуСлучайно задел и порвал бумажную пломбу, как быть? — да это действительно проблема. В этом случае вы лишаетесь гарантии и ничего не поделать. Лучше предупредить возможность такой беды. Я добротно заклеил с большим запасом пломбу черной изолентой и теперь не беспокоюсь о том, что задену угол и лишусь гарантии

Прежде всего на данный момент я очень доволен покупкой, вожу с собой в рюкзаке или ношу в спортивной сумке, чтобы не оставлять трофей на даче. Радует возможность работать ювелирным током 10-20А, да и в целом постоянный ток в сварке выигрывает у переменки. Также порадовали показания счетчика, за пару килограмм электродов я заплатил всего 4-6 кВт, а может и меньше т.к. плюсом идет УШМ и дрель

Хочется надеяться что с этой китайской техникой не будет таких печальных последствий как случилось у меня с бензопилой, о чем я писал здесь. Если у меня возникнут проблемы с инвертором я обязательно дополню эту статью, а пока я рад увидеть ваши комментарии и отзывы относительно опыта использования китайских инверторов

Какие виды инверторов представлены на современном рынке

Для определенного типа сварки следует правильно выбирать инверторное оборудование, каждый вид которого обладает специфической электрической схемой и, соответственно, особыми техническими характеристиками и функциональными возможностями.

Инверторы, которые выпускают современные производители, могут одинаково успешно использоваться как на производственных предприятиях, так и в быту. Разработчики постоянно совершенствуют принципиальные электрические схемы инверторных аппаратов, что позволяет наделять их новыми функциями и улучшать их технические характеристики.

Количество разъемов и органов управления на передней панели во многом говорят об возможностях сварочного инвертора

Инверторные устройства в качестве основного оборудования широко используются для выполнения следующих технологических операций:

• электродуговой сварки плавящимся и неплавящимся электродами;
• сварки по полуавтоматической и автоматической технологиям;
• плазменной резки и др.

Кроме того, инверторные аппараты являются наиболее эффективным типом оборудования, которое используется для сварки алюминия, нержавеющей стали и других сложносвариваемых металлов. Сварочные инверторы, вне зависимости от особенностей своей электрической схемы, позволяют получать качественные, надежные и аккуратные сварные швы, выполняемые по любой технологии

При этом, что важно, компактный и не слишком тяжелый инверторный аппарат при необходимости можно в любой момент легко перенести в то место, где будут выполняться сварочные работы

Мобильность – одно из преимуществ инверторных аппаратов

Э46А, технические свойства

Э46А дают шов завышенной пластичности и ударной вязкости за счёт понижения в стержне толики серы и фосфора (S и P в границах 0.04–0,045%). Предусмотрены для работы в критериях переменных нагрузок, в том числе динамических, низких температур. Свариваются низколегированные стали с содержанием углерода до 2% типа 15ХСНД, 14Г2. Термо перегрузки выше 2000 не желательны.

Близкие по качеству шва аналоги: OMNIA-46, ОК 48.00, OK Femax 38.95, Pipeweld 6010. В тип Э46А входят марки:

• С целлюлозно-рутиловым покрытием – SE-46-00, СЗСМ 46.00;
• С главным покрытием стержня и созданием щелочной среды в сварочной ванне (нейтрализация водорода против растрескивания) – АНО-8, УОНИ-13/45А, УОНИ-13/55К;
• С включением порошка железа ВН48У и ИТС-1.

Интересно почитать: Сварка латуни аргоном технология

Расшифровка буквенно-цифровой индикации информирует о главных технических данных по ГОСТ 9467-75:

• Э – электрод с наружным покрытием для ручной электродуговой сварки;
• 46 – значение временного предела прочности на разрыв в кг на мм2;
• А – пластичность и ударная вязкость рассчитаны на переменные перегрузки.

Технологические требования к сварке включают удержание недлинной дуги в качестве меры устранения пористости и непровара. Прокаливание электродов в течение часа при 3000 С перед внедрением.

Предпочтение отдаётся неизменному току оборотной полярности. Требования к чистоте поверхности, в особенности касательно окалины и ржавчины, высочайшие. Повышение концентрации порошка железа в покрытии понижает углеродистость наплавки, склонность к трещинообразованию.

Элементы защиты инвертора и управления им

Избежать влияния негативных факторов на работу инвертора позволяют несколько элементов в его принципиальной электрической схеме.

Для того чтобы транзисторы, которые преобразуют постоянный ток в переменный, не сгорели в процессе своей работы, используются специальные демпфирующие (RC) цепи. Все блоки электрической схемы, которые работают под большой нагрузкой и сильно нагреваются, не только обеспечены принудительным охлаждением, но также подключены к термодатчикам, отключающим их питание в том случае, если температура их нагрева превысила критическое значение.

Радиаторы и вентиляторы системы охлаждения занимают значительное пространство внутри инвертора

В схеме любого инвертора имеется ШИМ-контроллер, который отвечает за управление всеми элементами его электрической схемы. От ШИМ-контроллера электрические сигналы поступают на полевой транзистор, а от него – на разделительный трансформатор, имеющий одновременно две выходные обмотки. ШИМ-контроллер посредством других элементов электрической схемы также подает управляющие сигналы на силовые диоды и силовые транзисторы инверторного блока. Для того чтобы контроллер мог эффективно управлять всеми элементами электрической схемы инвертора, на него также необходимо подавать электрические сигналы.

Для выработки таких сигналов используется операционный усилитель, на вход которого подается формируемый в инверторе выходной ток. При расхождении значений последнего с заданными параметрами операционный усилитель и формирует управляющий сигнал на контроллер. Кроме того, на операционный усилитель поступают сигналы от всех защитных контуров. Это необходимо для того, чтобы он смог отключить инвертор от электропитания в тот момент, когда в его электрической схеме возникнет критическая ситуация.

Схемы других моделей

Как ранее было отмечено, практически все инверторы работают по схожему принципу, и создаваемые схемы могут отличаться несущественно. Все сварочные аппараты делятся на несколько основных групп:

1. Для проведения электродуговой сварки при применении покрытых специальным составом электродов применяется оборудование типа ММА. Подобная схема характеризуется высокой эффективность, а конструкция имеет небольшой вес.
2. Для применения тугоплавких электродов применяется сварочное оборудование типа ММА+TIG. Они могут работать в среде инертных газов.
3. На производственных линиях встречаются агрегаты с полуавтоматической подачей прутка. В этом случае работа, как правило, проводится в среде инертных газов или в специальных ванночках.
4. При кузнечном или прочем ремонте используется точечная сварка.

Модель ARC 160, схема которой довольно сложна, может применяться для проведения самых различных работ. В отличии от arc 140, схема новой модели лишена основных недостатков.

Сварочный инвертор ТОРУС 250

Вариант исполнения торус 250 состоит из следующих элементов:

1. Генератора тактового типа, построенного на микросхеме TL Стоит учитывать, что схема мощного инвертора не предусматривает использование ШИМ, но в микросхеме есть два компаратора с датчиками тепловой защиты.
2. Система защиты и регулировочный модуль выполнены на основе LM Датчик, определяющий параметры тока, помещен на ферритовом кольце с обмоткой.
3. В схему включается также два выходных драйвера, построенные на IR

В отдельную категорию относят схему сварочного инвертора на тиристорах, которая получила весьма широкое распространение.

Ремонт Торус 250 следует проводить с открытия конструкции и визуального осмотра основных элементов. В рассматриваемом случае они следующие:

1. Выпрямитель выходного типа представлен отдельной платой, на которой размещается два радиатора. Они служат в качестве основания для размещения диодных сборок. Также в модуль входит один трансформатор и дроссель. Количество элементов в выходном выпрямителе во многом зависит от конкретной сборки.
2. Модуль ключей представлен четырьмя транзисторами в каждой из четырех групп. Для того чтобы снизить степень нагрева все они размещаются на отдельных радиаторах, которые изолированы специальными прокладками.
3. В качестве выходного выпрямителя используется мощный диодный мост. В рассматриваемом случае он расположен в нижней части конструкции. На этой модели устанавливается крайне надежный и практичный мост, который сложно спалить при исправной работе системы охлаждения.
4. Микросхема управления является основным элементом конструкции. Как правило, от правильности его работы зависит долговечность всего аппарата. Самостоятельно проверить блок можно только при наличии специального осциллографа и соответствующих навыков работы с ним.
5. Корпус с вентилятором системы охлаждения. Как правило, охлаждающий блок выходит из строя только в случае механического воздействия.

Для диагностики многих элементов приходится проводить их демонтаж. Именно поэтому лучше всего доверить работу профессионалам, так как неправильная сборка может привести к существенным проблемам.

Сварочный инвертор САИ 200, схема которого не существенно отличается от аппаратов схожего типа, применяется для ручной дуговой сварки и наплавки при применении штучных электродов. RDMMA 200 относится к оборудованию нового типа, которое создается без применения трансформаторов. За счет этого возможна более точная и плавная регулировка показателей тока, при работе не появляется сильного шума.

В заключение отметим, что вышеприведенная информация определяет сложность конструкции сварочных инверторов. При этом производители не распространяют подробные схемы устройств, что усложняет обслуживание и ремонт. Несмотря на применение схожей схемы при создании практически всех инверторов, они существенно отличаются друг от друга. Именно поэтому перед проведением каких-либо работ нужно подробно ознакомиться с конструктивными особенностями устройства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Схема сварочного инвертора в корне отличается от устройства его предшественника – сварочного трансформатора. Основой конструкции прежних сварочных аппаратов был трансформатор понижающего типа, что делало их габаритными и тяжелыми. Современные сварочные инверторы благодаря использованию при их производстве передовых разработок – это легкие и компактные устройства, отличающиеся широкими функциональными возможностями.

Сварочный инвертор без крышки

Основным элементом электрической схемы любого сварочного инвертора является импульсный преобразователь, вырабатывающий ток высокой частоты. Именно благодаря этому использование инвертора дает возможность легко зажигать сварочную дугу и поддерживать ее в стабильном состоянии на всем протяжении сварки. Схема сварочного инвертора в зависимости от модели может иметь определенные особенности, но принцип его работы, который будет рассмотрен ниже, остается неизменным.

Читать также: Структурная схема импульсного блока питания

Стоит ли покупать?

Инверторные аппараты от бренда Сварис — это не самые популярные устройства среди опытных мастеров. Производитель никак не рекламирует свою продукцию. Тем не менее, аппараты от этого бренда можно часто встретить у дачников и новичков. Все дело в очень низкой стоимости. Подобные аппараты обычно продаются в крупных строительных магазинах по бросовым ценам, не превышающим 100 долларов. Это и плюс, и минус одновременно.

С одной стороны, вам не приходится переплачивать за бренд (как в случае с Ресантой) или тратить круглую сумму на первый аппарат. А ведь финансовый вопрос зачастую самый главный. Мастера хотят купить что-то подешевле, и их можно понять. Также схема сварочного инвертора Сварис очень простая, и вы сможете сами починить его в случае необходимости.

Но с другой стороны, подобные инверторы — это всегда лотерея. Отзывы всего 50 на 50: у кого-то аппарат служит исправно долгие годы, а у кого-то сгорает после первого применения. И нести его в сервисный центр бесполезно, поскольку там на полках будут пылиться такие же никому ненужные дешевые инверторы.

Вы должны понимать, что покупая недорогой аппарат в любом случае рискуете. Его невысокая цена получается за счет применения не самых качественных деталей и комплектующих. Мы считаем, что покупать такие бюджетные аппараты нужно в том случае, когда вы знаете, что будете пользоваться ими пару раз в год. И не более.

А если вам нужен полноценный инструмент для обучения, то лучше приобретите более дорогой инвертор. Или купите качественный аппарат с рук, проще говоря б/у. Так он обойдется существенно дешевле, и вы получите полноценный инструмент.
