Инструкция: Бензопила Stihl MS 180

В стандартной комплектации бензопила stihl ms 180 поставляется в комплекте с инструкцией по эксплуатации.

Благодаря тому, что её разработкой занимались профессионалы немецкой компании Stihl, руководство к бензопиле написано очень грамотно и охватывает все основные моменты эксплуатации. Давайте рассмотрим некоторые пункты инструкции, из которых владелец пилы может получить самые необходимые знания.

Указания по технике безопасности

Этот раздел, содержит основные рекомендации по правильной и безопасной работе бензопилой Штиль 180.

Из раздела можно узнать какие средства индивидуальной защиты должны применяться при работе с пилой, как его транспортировать и очищать. В отдельный пункт выделена безопасность при заправке бензопилы Штиль 180.

Еще один важный подраздел безопасности, это меры предосторожности и правильное поведение при работе. Наиболее важные моменты отмечены специальными знаками, привлекающими внимание и подчеркивающими чрезвычайную важность информации.

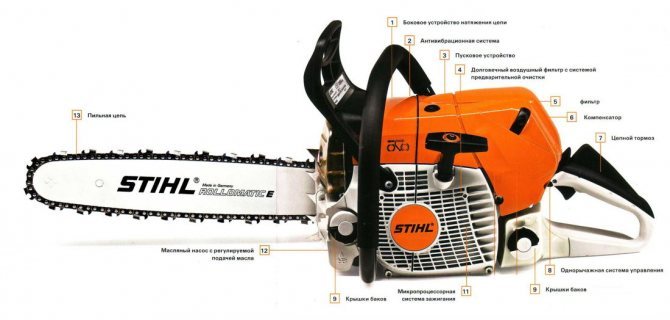

Устройство бензопилы Штиль МС 180 – компоненты модели

Конструкцию бензопилы Stihl MS 180 довольно сложно назвать простой – это связано с особенностями работы данной модели. Устройство бензопилы Штиль 180 состоит из таких компонентов:

• Направляющая шина Ematic;
• Пильная цепь собственной разработки Oilomatic;
• Фильтр воздушный;
• Дроссельная заслонка;
• Рычаг холодного и горячего запуска;
• Рычаг управления;
• Свеча зажигания;
• Рукоятка с фирменной системой подавления вибрации,
• Мощный двигатель с увеличенным рабочим ресурсом.

Производитель учел возможность регулярной эксплуатации бензопилы при низких температурах, результатом чего стало наличие фирменной системы для более плавного и быстро запуска мотора.

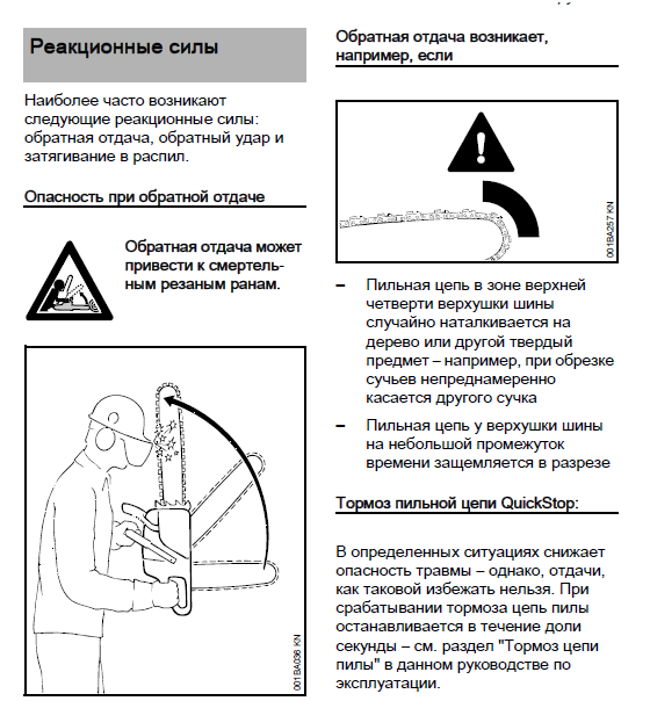

Реакционные силы

Следующий за разделом безопасности пункт инструкции, с первого взгляда привлекает внимание рисунком. Информация, которую можно получить, прочитав раздел «Реакционные силы», наверняка незнакома всем тем, кто не читает инструкции к бензопилам Штиль, а предпочитает сразу начинать эксплуатировать.

В свою очередь те, кто его прочитают получат несколько уникальных рекомендаций и советов по снижению отдачи бензопилы и риска обратного отскока и узнают почему тормоз пильной цепи имеет именно такую форму и расположение.

Коротко об устройстве запуска

Бензопила работает от двигателя внутреннего сгорания. Это простое устройство, дизайн которого не имеет никаких специальных колокольчиков. Обычно работает нормально даже в сложных условиях.

Эксплуатация обеспечивается структурными элементами:

• Карбюраторный двигатель (см. Регулировка карбюратора).
• центробежные муфты.
• Система зажигания почти во всех устройствах бесконтактная.
• Карбюратор, который добавляет воздуха в топливной смеси.
• Топливная система. Его стандартный состоит из шланга, фильтра и газового бака, но иногда он имеет дополнительные детали.
• стартер.
• шина.
• Цепь (см. Масло для цепи).
• Натяжитель цепи и тормоз (см. Как затачивать цепь).

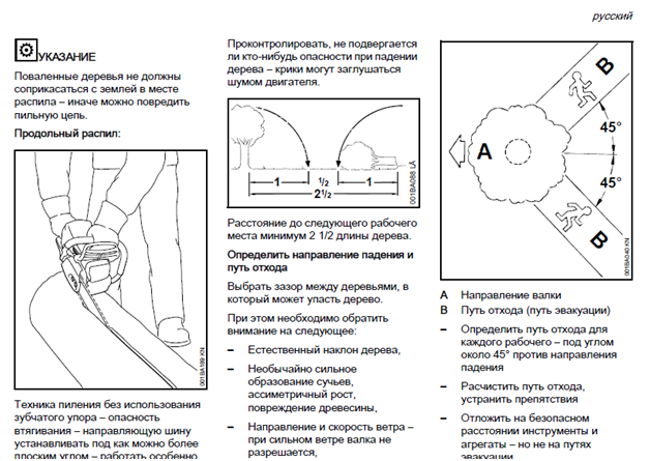

Техника работ

Этот раздел будет полезно изучить тем, кто впервые берет в руки штиль мс 180. Техника поперечного распила, реза сваленного дерева и сам процесс валки затронуты и рассмотрены максимально подробно.

Хочется отметить, что некоторые моменты раздела, касающиеся, например, спиливания деревьев в определенном направлении, невозможно встретить в инструкциях по эксплуатации других производителей бензопил, именно по этой причине инструкция 180-го уникальна по своему содержанию.

Прочитав раздел можно узнать, как правильно сделать подпил ствола дерева, как обрезать сучья и основные моменты, касающиеся безопасного проведения работ. Причем все эти рекомендации и методы оформлены при помощи многочисленных чертежей и рисунков, максимально подробно отражающих суть. Таким образом, раздел будет понятен даже людям, которые никогда не имели опыта использования пилы.

Бензопила Штиль 180 относится к бытовому инструменту и разрабатывая инструкцию производитель позаботился о малоопытных пользователях и постарался сделать её максимально подробной.

Инструкция по эксплуатации и обслуживанию

Правила эксплуатации модели Stihl 180-ms:

• перед использованием инструменту нужна обкатка, правильно проведенная обкатка продлевает срок полезной службы бензопилы и составляет в среднем 5-7 часов;
• при возникновении неисправностей обратитесь в сервисный центр;
• разбирать исправную бензопилу не рекомендуется;
• во время использования бензопилы надевайте защитную экипировку (шлем или очки, звукоподавляющие наушники, закрытую одежду, плотные тканевые перчатки);
• помните, что бензопила — не болгарка, она предназначена только для распила древесины и не может применяться для пиления других материалов;
• в целях безопасности оператора не рекомендуется превышать время эксплуатации бензопилы;
• собирать бензопилу необходимо по инструкции, используя разводной ключ, входящий в комплект поставки;
• используйте свежую топливную смесь, не оставляйте пилу на хранение со старой смесью в бензобаке.

Техническое обслуживание модели Штиль мс 180:

• разборка владельцем бензопилы без необходимости запрещается, в особенности, если инструмент находится на гарантии;
• регулировка карбюратора самостоятельно не выполняется до тех пор, пока не истек срок гарантии. Регулировать карбюратор допустимо по окончании срока гарантии. Порядок регулировки указан в инструкции по эксплуатации;
• замена свечи и обслуживание свечи производится по необходимости, примерно раз в месяц свеча зажигания очищается от нагара, раз в три месяца выполняется замена свечи;
• раз в месяц выполняйте очистку топливного фильтра, воздушный фильтр осматривайте и очищайте примерно раз в неделю при активной работе с бензопилой;
• постоянно проверяйте натяжение цепи и используйте насадку для натяжения цепи, расположенную на боковой части корпуса.

Реально ли сделать пилораму на бензопиле Штиль 180-ms и что для этого потребуется?

Пилорама — это станок для распила древесины, производящий продольное распиливание материалов (досок, бруса, деревянных плит и т.д). Некоторые владельцы своими руками изготавливают пилорамы, используя бензопилы. На видео ниже представлена работа пилорамы из бензопилы Stihl 180-ms:

Для создания пилорамы владелец использовал два металлических уголка, две металлические трубы и металлическую пластину. Для крепления тела пилы к раме потребовались также стальные гайки и болты. Закрепленная таким образом пила ездит по двум параллельным направляющим для непосредственного распиливания доски или бруса.

Сколько материала пойдет у вас на изготовление пилорамы, сказать точно сложно. Количество материалов зависит от площади конструкции, а также от умения использовать имеющиеся ресурсы.

Еще одно видео о пилораме из бензопилы:

Отметим, что пилорама — это профессиональное приспособление для тех, кто намерен развивать свой бизнес, например, по лесозаготовкам, строительству мебели или деревянных конструкций и т.д. На маленьком дачном участке подобное сооружение вряд ли пригодится, если объемы древесины, которые вам требуются, очень малы.

Пила не хочет заводиться.

• Причина: бензопила может глохнуть из-за того, что в баке нет топлива, низкое качество топливной смеси, засор топливного фильтра, неисправность в системе зажигания.
• Устранение: очистите топливный/воздушный фильтр, проверьте качество смеси, залейте свежее топливо, убедитесь, что поступает смазка и инструмент может работать.

Снизилось качество распила.

Причина: почему снижается качество распила? Прежде всего, из-за затупления цепи. Если этой произошло, ее необходимо заточить самостоятельно либо заменить более новой.

Режущая гарнитура и установка пильной шины

В этих разделах, инструкция 180-го посвящена пильной гарнитуре и её правильной установке на пилу. Звенья цепи, её натяжение, защита и многое другое, что будет полезно каждому, кто имеет дело с инструментом.

Наиболее важной информацией из раздела, можно считать то как проводится контроль натяжения, и какие при этом необходимо соблюдать меры предосторожности, во избежание получения травм от острых зубьев пилы.

Обзор Husqvarna 3120XP

3120XP — самая крупная бензопила Husqvarna в ассортименте и одна из самых мощных бензопил в мире. Эта бензопила идеально подходит для профессионального пользования. Мощный двигатель мощностью 118 куб. См. Массой 8,4 л.с. Эта бензопила снабжена 28-дюймовой шиной и более широкой цепью 0,04. Бензопила может быть оснащена более крупной шиной длиной до 42 дюймов. Бензопила также может быть преобразована для запуска 3/8 «цепи, если это необходимо.

Особенности

1. Мощный 118cc двухтактный двигатель. Антивибрационные стальные пружины обеспечивают низкую вибрацию передних и задних ручек.
2. Впрыск воздуха, обеспечивает более длительный срок службы воздушного фильтра и увеличенные интервалы между очисткой воздушного фильтра.
3. Прочный сверхмощный воздушный фильтр. Быстрое снятие, защелкивание воздушного фильтра для легкой очистки и обслуживания.
4. Крышка цилиндра блокировки замка для легкого доступа к воздушному фильтру и свече зажигания.

Кованый коленчатый вал с тремя кусками для максимальной прочности. Хромированная гильза цилиндра для долговечности. Инерционный активированный цепной тормоз. Боковой рычаг для легкого натяжения цепи. Стартер и двигатель были разработаны для снижения сопротивления на 40%. Демпрессор кнопки для легкого запуска. Регулируемый масляный насос для увеличения расхода масла при резке лиственных пород древесины. Четкие цветные маркировки для лучшей точности рубки. Действует 2-летняя коммерческая гарантия, 5-летняя внутренняя гарантия.

Владельцам бензопил или тем, кто только планирует приобретение этого нужного инструмента, будет интересно и полезно ознакомится с рейтингом бензопил по качеству и надежности. Именно по этой причине мы подготовили для вас топ лучших и самых надежных пил. В статье мы расскажем о рейтинге китайских бензопил, а также вы сможете узнать какая бензопила самая мощная. И начнем мы с рейтинга профессиональных пил.

Топливо и заправка

Как и чем заправить инструмент, смазать цепь и последствия использования некачественного топлива, вот о чем можно узнать из этих разделов. На самом деле, многим кажется, что знать там нечего, но это в корне неверно, т. к. в этом разделе инструкция 180-го содержит много полезной информации.

Например, такие важные моменты, как:

• пропорция топливной смеси;
• замена топливного фильтра;
• хранение готовой топливной смеси;
• подготовка бензопилы Штиль к заправке.

Прочитать и освежить знания будет полезно даже тем, кто имеет большой опыт эксплуатации.

Ремонт бензопил своими руками: система подачи топлива

Если топливная смесь в цилиндр не поступает, но свеча работает нормально, это может означать, что:

1. Засорился топливный фильтр.

Для очистки этого узла следует снять топливный шланг и проверить струю. Если она слабая, фильтр нужно достать через заливное отверстие топливного бака и очистить либо заменить в случае полного износа.

1. Засорился сапун.

Это не что иное, как отверстие в крышке топливного бака, которое прочищается с помощью шила.

1. Топливная смесь не подается или подается в недостаточном количестве.

Причин этому может быть несколько:

• засорился воздушный фильтр (в этом случае его необходимо снять, промыть водой, высушить и поставить на место);
• сбились настройки карбюратора (значит этот узел необходимо заново отрегулировать);
• нарушена целостность мембраны карбюратора (подлежит обязательной замене);
• засорились каналы карбюратора (его необходимо разобрать и очистить все детали и узлы).

Поломки двигателя бензопилы

В процессе эксплуатации детали цилиндропоршневой группы пилы из-за сил трения, высоких температур и нагрузок выходят из строя. Если при запуске инструмент не развивает полную мощность и глохнет на холостом ходу, возможная неполадка может заключаться в поломке деталей двигателя. Для разборки силового агрегата необходимо выкрутить 4 болта и извлечь цилиндр. Владельцу требуется тщательно осмотреть его внутреннюю рабочую поверхность на присутствие сколов, забоин и трещин.

Цилиндропоршневая группа бензопилы Stihl MS180

При диагностике ДВС производим также визуальный осмотр поршня и компрессионных колец. Изготовленные из дюралевого сплава и чугуна соответственно, они в большей мере подвергаются истирающим нагрузкам в отличие от стального цилиндра. При поломке и чрезмерном износе поршневых колец необходимо произвести их замену.

Если при визуальном осмотре наблюдается овальность рабочей поверхности цилиндра, потребуется его растачивание. Для этого замеряем его диаметр по большему размеру, подбираем поршень и производим последующую механическую обработку.

Сбои в системе смазки бензопилы 180: причины и ремонт

В процессе распилки древесины режущая часть инструмента подвергается высоким нагрузкам. С целью снижения сил трения и последующего износа цепи бензопила штиль оснащена системой смазки, постепенно подающей масло на шину. Быстрая потеря зубьями режущих свойств и отсутствие следов смазочной жидкости могут свидетельствовать о ее подтекании или засорении патрубков.

Принцип смазки цепи Stihl 180

В первую очередь при диагностике системы смазки цепи для бензопилы ms 180 обращаем внимание на подводящие масло шланги и места их фиксации. Поврежденные патрубки не подлежат ремонту, а потому их следует заменить

Прочистить масляные каналы можно посредством сжатого воздуха. Для этих целей используем компрессор или обычный автомобильный ручной насос.

Благодаря своей простоте эксплуатации и ремонту, бензопила этой модели получила широкое признание среди профессионалов и любителей в области деревообработки.

Пуск и остановка двигателя

Один из наиболее важных пунктов, которые содержит инструкция 180-го, это запуск и остановка двигателя пилы.

По неофициальным данным, большинство обращений в сервисный центр с бензопилами Штиль, проданными в течение месяца, происходит по причине нарушения владельцами алгоритма запуска бензопилы Штиль 180.

Производитель предпринял все возможные меры по снижению статистики. Написал подробную инструкцию и организовал обязательное проведение консультаций при продаже. Но пользователи не хотят читать пункты, посвященные запуску бензопилы и слушать продавцов, что в результате приводит к увеличению количества обращений в сервисный центр.

В разделе пуска обозначены также основные положения, в которых максимально удобно запускать пилу, и при этом максимально обезопасить себя от получения разного рода травм.

Вы можете посмотреть видео по запуску бензопилы, в котором подробно показано в каком положении должен находится рычаг управления, для разных режимов запуска пилы.

Особенности устройства и принцип работы бензопил Штиль, запатентованные технологии

За свою многолетнюю историю, компания Штиль запатентовала большое количество технологий, многие из которых используются и в современных бензопилах. Рассмотрим подробнее патенты компании, которые делают работу бензопилой проще и удобнее.

Технология 2-MIX

В обычном двухтактном двигателе, топливная смесь не сгорает полностью, определенное количество топлива выкидывается из цилиндра вместе с выхлопными газами, что наносит вред не только окружающей среде, но и организму человека.

Технология 2-MIX основывается на продувке камеры сгорания чистым воздухом, в результате чего снижается расход топлива и содержание вредных веществ в выхлопных газах. В видео от компании Штиль, которое вы можете посмотреть ниже, показан принцип работы двигателя с технологией 2-MIX.

Катализатор

Катализатор, это специальное устройство, которое дожигает несгоревшее топливо в глушителе, прежде чем оно попадает в атмосферу. В ходе процесса температура может подниматься до 1000 градусов, поэтому стенки глушителя, в котором установлен катализатор двойные.

Использование катализатора в двухтактном двигателе бензопилы снижает количество вредных углеродов в выхлопе на 80%.

Штиль устанавливают катализатор только в виде дополнительного оборудования, в стандартную комплектацию бензопил, он не входит.

Воздушный фильтр

Специальные воздушные фильтры от компании STIHL, в несколько раз увеличивают ресурс этих элементов, по сравнению с обычными фильтрами. При использовании долговечного фильтра, интервал его обслуживания, тоже увеличивается.

Специальный воздушный фильтр, установленный на бензопилу Stihl, имеет следующие преимущества:

1. Предварительная очистка за счет центробежной силы, значительно снижает нагрузку на фильтр.
2. За счет большего объема фильтра, нагрузка на него значительно ниже, а фильтрация эффективнее.
3. Специальный фильтр не требует особого ухода, его можно промывать водой, продувать, использовать для очистки бензин.

Интеллектуальный двигатель

Технология интеллектуального двигателя является уникальной в своем роде, аналогов нет даже у таких именитых производителей, как Хускварна, Эхо, Макита.

Суть системы, это электронное управление качеством и количеством топливной смеси. Те, кто сталкивался с бензопилами, знают, что самостоятельная регулировка карбюратора иногда приводит к печальным последствиям. В двигателе с интеллектуальной системой необходимость в ручной регулировке отпадает.

Система способна отличать холодный пуск от горячего и проводить автоматическую корректировку качества смеси для получения оптимальной мощности двигателя, снижения потребления топлива, увеличения срока его службы.

Преимущества системы следующие:

1. Рабочая смесь всегда находится в правильном диапазоне, благодаря чему снижается потребление топлива и выброс его недогоревших остатков.
2. Нет необходимости корректировать регулировочные винты карбюратора, т. к. при любых изменениях условий, система делает это автоматически во время работы. Система способна корректировать качество смеси при понижении атмосферного давления, например, когда работы проводятся высоко в горах. Также она может компенсировать нехватку воздуха, по причине загрязнения воздушного фильтра.
3. Пилы с интеллектуальным двигателем, всегда развивают и поддерживают стабильную частоту вращения коленчатого вала на максимальных оборотах. Легко стартуют и развивают обороты.
4. Рычаг воздушной заслонки теперь имеет только одно положение, для запуска, нужно опустить рычаг в нижнее положение, после чего несколько раз потянуть стартер. Двигатель запустится и через несколько секунд будет готов к работе на полную мощность.
5. Электронная система способна снизить обороты, обогатив топливную смесь, тем самым защитить двигатель при неконтролируемом обеднении топливной смеси и превышении максимально допустимых 14000 оборотов в минуту. Как правило, это происходит при разгерметизации картера или карбюратора, подсосе воздуха в камеру сгорания через прокладки.

Заключительные пункты, которые содержит инструкция 180-го

В заключительной части статьи, немецкие инженеры сконцентрировали максимально полную информацию об обслуживании бензопилы.

Так в конце, инструкция содержит следующие разделы:

• технический уход за шиной;
• очистка воздушного фильтра;
• настройка карбюратора;
• свеча зажигания;
• хранение;
• контроль и замена ведущей звездочки;
• вся информация, касающаяся технической информации о пиле.

Большой раздел посвящен заточке цепи. Можно даже сказать, что полнее информации о заточке, выборе напильников и вспомогательного инструмента, вам найти не удастся нигде кроме как в инструкции Штиль.

Инструкция штиль уникальный по собранной в нем информации документ, который будет максимально полезен к прочтению как людям без опыта, так и владельцам бензопилы с приличным стажем.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

• производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
• надевается и закрепляется шина;
• натягивается цепь;
• правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
• топливная смесь заливается в бак;
• масло для смазки цепи заливается в бак;
• проверяется надежность натяжения крепежей;
• согласно инструкции проводится запуск пилы;
• проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
• проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар. Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

• состояние цепи, заточка;
• натяжка цепи;
• затяжка крепежей;
• заполнение топливного и масляного баков;
• наличие смазки цепи;
• холостой ход и т. д.

После распиловочных работ производится:

• чистка бензопилы;
• ослабляется натяжение цепи (обязательно);
• заточка цепи (при необходимости);
• состояние шины, ее износ;
• обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

• отсутствует топливная смесь;
• нет контакта на свече зажигания;
• обрыв высоковольтного провода;
• топливный насос не качает;
• забились топливопроводы;
• проблемы со свечей;
• не отрегулировано зажигание;
• заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

• нагар на свече зажигания;
• свеча износилась, необходима замена (через 100 часов работы);
• карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

• не отрегулирован карбюратор;
• засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:
