Самодельные инструменты: ТОП-20 лучших приспособлений для мастерской

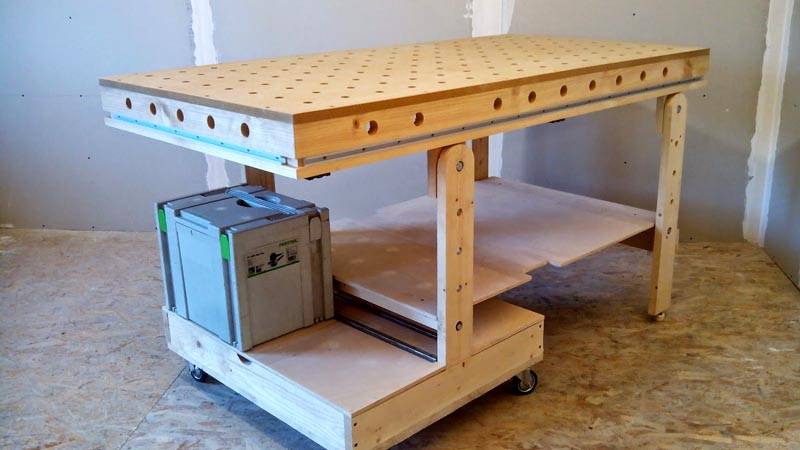

Верстак

Размер столешницы определяется площадью подсобного помещения. Стол не должен препятствовать свободному проходу вокруг него.

Материал верстака

• Дерево. Часто используют деревянный стол. Верстак делают из бруса и досок. Ноги стола для надёжности скрепляют диагональными поперечинами.
• Металл. Самая надёжная конструкция рабочего стола – это верстак, сваренный из металлопрофиля. Изготовление сварного изделия подразумевает наличие сварочного аппарата и опыта работы с ним.

Столешницу делают в виде щита из сбитых досок отрезками бруса. Щит опирают на ножки стола и скрепляют гвоздями или шурупами. Детали соединений делают из стального уголка.

Варианты сборки деревянного верстака разные, но в одном они едины – конструкция стола должна быть устойчивой и выдерживать статические и динамические нагрузки.

Если поверхность верстака будет подвергаться случайным воздействиям режущих и острых инструментов, то столешницу оббивают жестью или кладут сверху металлический лист.

Опорную раму и ножки стола сваривают из стального уголка и полосы. Для подсобных деталей используют отрезки арматуры.

Столешницу делают из металлического листа, толщиной 8 – 12 мм. Толстый лист значительно увеличит вес верстака, что сопряжено с трудностями при его перемещении.

Обустройство пространства

То небольшое пространство, которое есть в гараже со стоящим в нем автомобилем, нужно использовать по полной, задействуя не только пол и стены, но и потолок. Особенно если помещение используется не только в качестве стоянки.

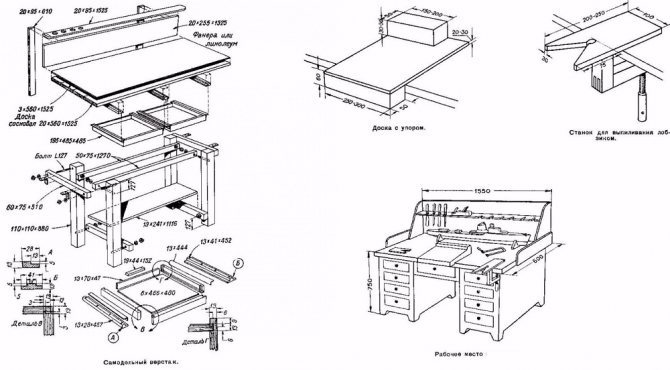

Рабочий стол

Любые гаражные самоделки требуют оборудованного места для изготовления, поэтому первым делом нужно установить рабочий стол – верстак. Этот тот элемент «меблировки» любого подсобного помещения, который никогда не бывает лишним.

Минимальная глубина столешницы верстака – 60 см, а длина может быть любой в зависимости от размеров гаража и потребностей его хозяина. Если помещение имеет достаточную ширину, верстак лучше расположить вдоль боковой стены, а в узком и длинном гараже – вдоль задней, либо сделать его угловым.

Конструкцию верстака лучше продумать самостоятельно и прямо на месте, чтобы учесть все имеющиеся нюансы. Это может быть просто рабочая поверхность – стационарная, откидная или складная. Или полноценный рабочий стол с полками, ящиками, стеллажами.

На верхнюю плоскость каркаса можно постелить толстый лист фанеры и при необходимости облицевать его листовым железом.

Системы хранения для инструментов

Самые необходимые самоделки в гараже – это различные стеллажи и держатели, помогающие организовать удобное хранение инструментов и рабочих материалов. Начать можно с оборудования верстака.

Под ним с правой стороны хорошо сделать полки для хранения нужных мелочей, а для удобства установить в них фанерные ящики или прочные пластиковые контейнеры с толстыми стенками. Их прекрасно могут заменить канистры из-под моторного масла или других автомобильных жидкостей с ручкой, расположенной в верхней части. У них нужно вырезать одну широкую боковую стенку и поставить на полки ручкой наружу.

Совет! Если ящиков много, на их торцы нужно скотчем приклеить надписи с обозначением содержимого.

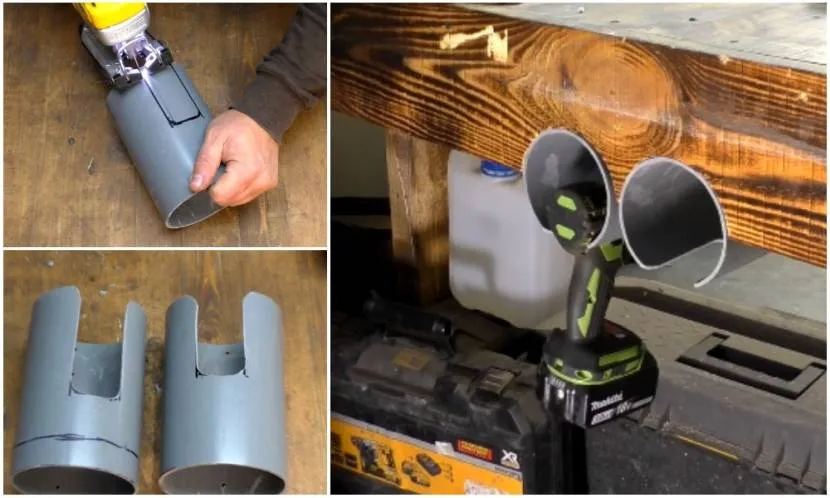

Полезные самоделки для гаража можно сделать и из обрезков пластиковых труб разного диаметра. Например, если просверлить толстым сверлом в водопроводной трубе небольшого сечения ряд сквозных отверстий и закрепить её на стене на клипсах, в таком самодельном держателе можно хранить отвертки.

Для оборудования верстака больше подойдут толстостенные канализационные трубы. В их коротких отрезках выпиливают лобзиком пазы и закрепляют под столешницей в качестве держателей для электрического и аккумуляторного инструмента – лобзиков, шуруповертов, дрелей.

Для хранения ручного инструмента лучше всего использовать плоскость стены над рабочим местом. Заменить магазинные перфорированные панели с крючками и держателями с успехом могут простые самоделки в частном гараже:

• лист фанеры или OSB с вкрученными в него саморезами или крючками с резьбой;

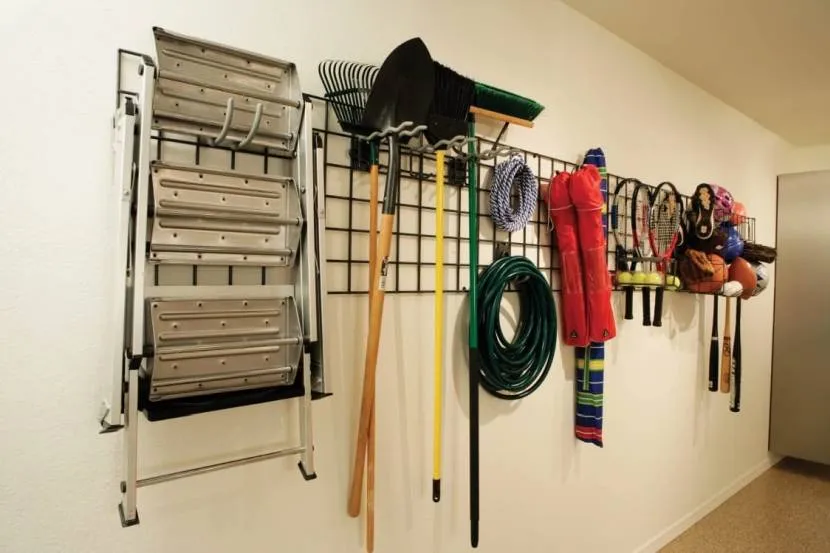

• стальная арматурная сетка с большими ячейками с выборочно откушенными и отогнутыми наружу прутками;

• магнитные держатели для кухонных ножей и т.п.

Одной из основных проблем домашнего мастера является аккуратное хранение гвоздей, саморезов, сверл, шайб и прочей мелочи. Под них можно приспособить прозрачные пластиковые контейнеры или банки с закручивающейся крышкой. Чтобы они не занимали место на полках, крышки прикручивают к их нижней плоскости.

Смотрите также: Каталог строительных компаний, у которых налажено собственное производство материалов и комплектующих для возведения домов

Хранение запасных шин

Любой автовладелец при сезонной замене колес сталкивается с проблемой их хранения. В магазинах немало различных полок и кронштейнов для этой цели, но с весьма негуманным ценником. Такие приспособы для гаража имеют простую конструкцию, которую несложно повторить и сделать своими руками.

Что именно делать, зависит от того, меняете ли вы целиком колеса с дисками или только шины. Колеса нежелательно ставить на ребро, их хранят лежа или подвешивают. И наоборот – шины без дисков должны стоять на специальных полках.

Чтобы не занимать место на полу стопкой уложенной друг на друга резины, шины с дисками лучше подвесить на стене.

• На цепях или багажных ремнях, закрепленных на вкрученных в стену анкерах.
• На вбитых в стену стальных штырях.

Обратите внимание! В целях безопасности штыри делают такой длины, чтобы их концы не выступали за пределы шин.

Для «пустых» шин делают специальные кронштейны, напоминающие каркас полки. Идеальный материал для их изготовления – профильная труба небольшого сечения или металлический уголок. Соединяют их сваркой или на болтах. Болтовое соединение позволяет делать полку складной.

Длину полки выбирают в соответствии с количеством колес, с небольшим запасом для удобства укладки. А глубину делают меньше их диаметра, иначе они просто провалятся вниз. Очень важно найти для этой самоделки для дома и гаража такое место, куда не падает солнечный свет, от длительного воздействия которого резина портится.

Табурет

Табурет сделать своими руками совсем просто:

1. Из бруса 40 х 40 мм делают 4 опоры, длиной 50 см.
2. Ножки на середине длины скрепляют поперечинами.
3. В опорах стамеской делают пазы.
4. На концах поперечных планок стамеской вырезают выступы по размеру пазов.
5. Выступы смазывают столярным клеем и вставляют в пазы.
6. На время высыхания клея опоры стягивают ремнем.
7. Сидение выпиливают дисковой пилой из широкой доски толщиной 30 мм.
8. Сидение размером 300 х 300 мм прибивают гвоздями или прикручивают шурупами к ножкам табурета.

Мини тиски из металлической петли

При выполнении мелких операций часто требуется зажать небольшие детали. Для этого используют мини тиски, изготовленные из неразъёмной дверной петли.

В обеих створках петли просверливают совпадающие отверстия.

В них продевают болт подходящего диаметра. С другой стороны на резьбу болта накручивают барашковую гайку. Детали заводят в проём между створками и зажимают, закручивая гайку. Устройство можно использовать, как струбцину.

Модернизация молотка

Частое явление – это выпадение деревянной ручки из гнезда молотка. Один из способов создания надёжного крепления ручки – в верхнем торце ручки делают пропил. Держатель вставляют в гнездо молотка. Пропил заполняют клеем «Момент». В паз вбивают деревянный клин.

Чтобы во время работы не искать гвозди, и тем более – не держать их зубами, снизу в ручку молотка вклеивают круглый магнит. Гвозди на магните всегда будут под рукой работника. Опасно случайное выпадение молотка из руки на высоте. Чтобы такого не случилось, в ручке просверливают отверстие, через которое продевают шнур. В петлю продевают пояс работника.

Трубогиб

Приспособление для сгибания металлических труб представляет собой металлический стержень, приваренный к станине. Стержень делаю из отрезка арматуры. Трубу одевают на штырь, а с другой стороны в трубу вставляют длинный отрезок арматуры. Нажимая на рычаг, трубу сгибают под нужным углом. Приспособление годится для небольших отрезков круглых труб.

Изготовление трубогиба своими руками

1. К станине из металла приваривают две оси из отрезков гладкой арматуры, на которые одевают старые автомобильные ступицы.
2. Со ступиц удаляют выступающие фаски, чтобы боковые поверхности роликов были гладкими.
3. В проём между ступицами помещают швеллер полками вверх.
4. В швеллер вкладывают такой же профиль, меньшей ширины полками вниз.
5. К внутреннему профилю сверху приваривают ось, на которую одевают третью ступицу.
6. К станине приваривают вертикальную полку из стального листа.
7. В вертикальной планке прорезают отверстие и запрессовывают в него подшипник.
8. На среднем швеллере сваркой закрепляют гайку.
9. Одним концом стержень винта вкручивают в гайку.
10. Хвостовик винта продевают через подшипник в вертикальной планке.
11. С тыльной стороны планки к хвостовику приваривают поворотную рукоятку.
12. К оси ведущей ступицы приваривают поворотный рычаг.

Станок готов к работе. Между роликами заводят профильную трубу и зажимают её винтом. Поворотным рычагом приводят в движение ролики, которые протягивают трубу, изгибая её. Радиус изгиба устанавливают поворотной рукояткой винта.

Трубогиб из автомобильных ступиц – один из вариантов устройств. Существует много конструкций гибочных устройств. В некоторых моделях ведущий ролик соосно соединяют с валом электродвигателя.

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

1. Из корпуса стартёра извлекают вал и втулку.
2. Часть вала срезают, оставляя стержень со шлицами.
3. На втулку одевают отрезок трубы, подходящего размера.
4. К концу трубы приваривают обрезок болта равного диаметра.
5. Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Видео описание

Ещё один способ изготовления переноски показан в видеоролике:

Это важно! В такой переноске можно использовать только не нагревающиеся светодиодные или энергосберегающие лампочки.

Для большего удобства рекомендуем оборудовать самодельный гараж приспособлением, позволяющим убрать с пола электрический кабель переноски. За счет большой длины он часто путается под ногами, мешает ходить, его легко повредить и получить удар током. Особенно в прохладную погоду, когда кабель теряет гибкость.

Его лучше подвесить под потолком на натянутом вдоль длинной стены стальном тросе. Для этого:

• вкрутите в потолок в противоположных концах помещения два анкера с головкой в виде кольца;
• натяните между ними трос, предварительно нанизав на него несколько колец, которые можно сделать из проволоки, обмотанной вокруг трубы;
• диаметр колец должен быть таким, чтобы через них проходила вилка переноски;
• протяните кабель через все кольца;
• если он очень длинный, закрепите на тросе проволочный крюк, на который будут подвешиваться излишки длины.

Самодельная лучковая пила

Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:

Инструменты

• дрель;
• пила-ножовка;
• стамеска;
• молоток;
• нож.

Материалы

• шнур;
• деревянная рейка 20 х 40 мм;
• шплинты – 2 шт.;
• черенок ø 10 мм;
• пильное полотно;
• морилка;
• лак по дереву.

Пошаговая инструкция по изготовлению лучковой пилы

1. Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
2. В боковых ручках стамеской делают пазы.
3. На концах средника стамеской вырезают выступы под пазы.
4. Средник соединяют с боковыми ручками.
5. В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
6. Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
7. В нижних концах боковин делают пропилы – параллельно среднику.
8. В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
9. Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
10. На верхних концах ручек вырезают круговые канавки.
11. На концах двойного шнура делают петли, которые одевают на канавки.
12. Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
13. Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
14. Древесину покрывают морилкой и двумя слоями лака.
15. После высыхания лака пила готова к работе.

Домашняя электроника

Данный раздел также можно было бы назвать автоматика в быту, электронные устройства для дома и т.п. Здесь вы найдете электронные схемы для дома и быта: квартирные звонки, таймеры, электронные термометры, термостабилизаторы, переговорные устройства, акустические выключатели, схемы остановки счетчика и др. А также, приглашаем всех в форум по автоматике, где на ваши вопросы постараются ответить грамотные специалисты и участники форума.

Световые приборы и освещение:

• Wi-Fi контроллер управления освещением
• Самодельный LED светильник на основе ИК датчика HC-SR501
• Голосовое управление освещением X10. Часть 1
• Голосовое управление освещением X10. Часть 2
• Голосовое управление освещением X10. Часть 3
• Голосовое управление освещением X10. Часть 4
• Голосовое управление освещением X10. Часть 5
• Голосовое оповещение для дома. Будильник в системе ROS
• Сенсорный выключатель «RGB-LIGHT SLAYDER»
• Сенсорный регулятор освещения с дистанционным управлением
• Сенсорный выключатель на AT90S2313
• Бистабильный сенсорный выключатель
• Двухпрограммный сенсорный выключатель с автовыключением
• Сенсорный выключатель с селектором выхода
• Светодиодный светильник с регулировкой яркости
• Сенсорные регуляторы яркости с фазоимпульсным и ШИМ управлением
• Сенсорный выключатель подсветки
• Регулятор яркости светильника
• Регулятор яркости в торшере
• Регулятор яркости ночника
• Простой 12В диммер на 555 таймере
• Двухканальный светодиодный диммер на МК
• Светодиодный диммер с токовым управлением
• Диммер с сенсорным управлением
• Двухканальный выключатель-регулятор освещения с ДУ
• ИК выключатель с пультом дистанционного управления
• Люстра с дистанционным управлением
• Цифровой автомат управления яркостью люстры от любого пульта ДУ
• Автоматическое включение нагрузки при наличии освещения
• Автоматический выключатель освещения с функцией ночника и плавной регулировки освещения
• Автоматический выключатель света с таймером
• Самодельный LED фонарик на PIC10F322 с зарядкой от micro USB
• Самодельный фонарик с зарядкой от USB
• Карманный фонарик на 14500
• Вторая жизнь фонарика
• Вторая жизнь фонарика. Вариант 2
• Вторая жизнь фонарика. Вариант 3
• Вторая жизнь фонарика. Вариант 4
• Вторая жизнь фонарика. Вариант 5
• Вторая жизнь фонарика. Вариант 6
• Вторая жизнь фонарика. Вариант 7
• Вторая жизнь фонарика. Вариант 8
• Вторая жизнь старого фонарика
• Модернизация мощного фонаря на светодиод 5 Ватт
• DIY фонарик на Li-Ion аккумуляторе
• Сверхъяркий светодиод в фонарике
• Дачный фонарик
• Светодиодный фонарь на МК
• Простой LED фонарь из доступных компонентов
• Фонарик с беспроводным ЗУ
• Компактный фонарик на основе драйвера СХ2601
• Фонарик с индукционной зарядкой
• Cветодиодный фонарь из… калькулятора
• Пьезофонарик
• Модернизация китайского ручного фонаря
• Модернизация фонарика
• Модернизируем фонарик
• Простой ШИМ регулятор для LED-фонаря
• Подсветка для выключателя
• Таймер присутствия на PIC16F628A
• Автомат освещения на PIC
• Лучше тиристора только реле
• Автоматы лестничного освещения
• Автоматы лестничного освещения с акустическим датчиком и функцией таймера
• Автомат световой день
• Автоматическое включение светодиода в темноте
• Автомат включения освещения на основе PIR
• Автомат включения освещения
• Автоматический выключатель освещения
• Автомат, включающий нагрузку по свистку на PIC
• Акустический автомат управления освещением по двум хлопкам в ладоши
• Акустический автомат лестничного освещения на симисторе
• Модернизированный акустический автомат лестничного освещения на симисторе
• Акустические светодиодные драйверы
• Драйверы для управления светодиодами с микрофоном и низковольтным питанием
• Управление люстрой с четырьма лампами
• Устройство управления освещением 4-х канальное на PIC12F629
• Цифровой селектор на TINY13 или модернизация люстры
• Управление освещением в прихожей
• Бесперебойное освещение в гараже
• Светильник в палатку с ночником
• Энергосберегающий светильник с ИК датчиком движения
• Миниатюрный сетевой фильтр-ночник
• Ночник «Три цвета»
• Ночник
• Ночник с сенсорным выключателем
• Простая светодиодная лампа своими руками
• Лампа-ночник своими руками
• Светильник на основе мощного светодиода
• Светодиодное освещение своими руками
• Простая светодиодная лампа мощностью 6 Вт на микросхеме WS3441AS8P
• Светодиодная лампа своими руками — 10Вт
• Светильник из сгоревшей люминесцентной лампы
• ЛДС 12В
• Электронный балласт для газоразрядных ламп ДРЛ, ДНАТ
• Электронный балласт энергосберегающей лампы фирмы DELUX
• Запуск лампы дневного света без стартера
• Бездроссельное питание люминесцентных ламп
• Бездроссельное включение ЛДС
• Cхема управления лампой дневного света мощностью до 26 Ватт
• Бесстартерная схема включения ламп дневного света
• Схема питания ламп дневного света
• Схема питания низковольтных ламп дневного света
• Схема питания высоковольтных ламп дневного света от аккумуляторной батареи
• Подключение мощной УФ лампы
• Источник питания для ЛДС
• Высокоэффективная узконаправленная светодиодная лампа в стеклянном корпусе
• Простая и эффективная узконаправленная светодиодная лампа
• Умное устройство защиты ламп накаливания при включении
• Устройство защиты ламп накаливания на AVR
• Плавный пуск ламп накаливания
• Цифровой автомат плавного включения лампы накаливания
• Лампа накаливания служит дольше
• Продление срока службы ламп накаливания
• Плавное зажигание освещения
• Полуавтомат для «вечной» лампы

Измерители температуры, климатическая техника:

• Комнатный монитор микроклимата
• GSM/GPRS автономная погодная станция
• Метеостанция, часы, будильник, календарь, таймер и ночник
• Простая домашняя метеостанция
• Метеостанция на контроллере Pixace
• Блок управления кухонной вытяжкой на микроконтроллере
• Блок управления вытяжкой в ванной на микроконтроллере v.4
• Парогенератор Box mod
• Вольтметр, термометр с выводом параметров по RS232
• Электронный термометр для самогонного аппарата
• Электрический термометр
• Быстродействующий измеритель температуры
• Бытовой цифровой термометр
• Электронный термометр на DS18B20
• Электронный термометр на LM35 и LM3914
• Простейший датчик температуры на LM35
• Термометр на PIC16F628A и FYD5622FS-11
• Два термометра на PIC16F628A и DS18B20
• Простой измеритель температуры с ЖК дисплеем на МК
• ПК термометр на DS1621 без МК

Индикаторы и детекторы:

• Сигнализатор уровня сред (емкостное реле)
• Светозвуковой сигнализатор провалов сетевого напряжения
• Сигнализатор расхода охлаждающей жидкости
• Индикатор уровня воды
• Измеритель уровня/положения жидкости в емкости
• Автоматический регулятор уровня фекальных стоков на одном электроде
• Датчик уровня «КИПАРИС-ПГ»
• Датчик уровня КИПАРИС-ПГ на 4 уставки
• Ёмкостной датчик уровня зерна и жидкостей
• Логический цифровой глубиномер
• Cистема защиты от протечек воды на базе NodeMCU
• Детектор потопа на PIC-микроконтроллере
• Детектор воды
• Датчик обнаружения протечки на ATtiny13
• Звуковой сигнализатор влажности
• Индикатор влажности
• Датчик влажности воздуха или почвы
• Детектор сухой почвы
• Детектор инфракрасного излучения
• Детектор света
• Детектор дыма
• Пожарный датчик задымления
• Простой датчик дыма
• Детектор газа на датчике GH-312
• Электронный датчик газа
• Датчик перегрева
• Простой индикатор температуры
• Фототранзистор-индикатор дыма
• Детектор электромагнитного поля
• Трассоискатель
• Устройство поиска подземных электросетей
• Детектор скрытой проводки
• Простой искатель скрытой проводки
• Искатель скрытой проводки
• Индикатор скрытой проводки на микросхемах
• Универсальный прибор-индикатор
• Электромагнитный индукционный детектор
• Конструируем валкодер
• Свето-звуковой радиодетектор «Капуцин»

Таймеры и реле:

• Кухонный таймер
• Кухонный 4х таймер
• Кухонный таймер на ATMega8
• Программируемый цифровой коммутирующий таймер
• Интервальный таймер на PIC16F684
• Фототаймер на PIC16F628A
• Таймер на PIC для управления электроприборами с функцией обратного таймера
• Две модификации таймера с энкодером
• Пятиступенчатый таймер на PIC12F629
• Аппаратная доработка таймера на микроконтроллере PIC16F84A
• Таймер сброса или включения прибора
• Цифровой таймер на логических микросхемах с энкодером
• Простые таймеры с автономным питанием и автоотключением
• Таймер для заваривания чая
• Таймер с 24 часовым циклом
• Двухканальное циклическое программируемое реле времени
• Реле времени
• Цифровой таймер для освещения
• Простой циклический таймер
• Недельный таймер, двухканальное реле времени
• Свет выключается автоматически
• Управление голосовыми командами на базе модуля распознавания голоса FZ0475
• Звуковое реле
• Акустическое реле
• Акустическое реле-2
• Акустическое реле на полевом транзисторе
• Акустический выключатель
• Простой акустический выключатель
• Звуковой переключатель
• Световые реле
• Светореле
• Бесконтактный емкостной переключатель на логических элементах
• Емкостной датчик приближения
• Сенсорное реле
• Интервалометр своими руками
• ИК пульт ДУ для зеркальной фотокамеры Nikon на MSP430
• Пульт управления для Canon DSLR
• Фотореле с таймером на логике
• Фотореле на транзисторах
• Фотореле с нестандартным алгоритмом
• Модернизированное фотореле с нестандартным алгоритмом
• Фотореле для светодиодной кухонной подсветки своими руками
• Фото реле
• Мощное фотореле для коттеджа
• Схема фотореле ФР-602
• Релейная термозащита
• Термо реле
• Простое и надежное термореле
• Поддержание температуры в подвале (термореле)
• Автоматика для тостера
• Автоматическое выключение 220 AC нагрузки на 555 таймере
• Включение-отключение акустики синхронно с компьютером
• Плавное включение усилителя мощности
• Устройство автоматического отключения аудио-аппаратуры от сети
• Автоматическое отключение усилителя от сети
• Автоматическое выключение усилителя

Термостабилизаторы и термостаты:

• Wi-Fi управление погребом
• Термостат для газового котла с погодным регулированием
• Комнатный термостат для газового котла с цветным ЖК-дисплеем
• Универсальный термометр-термостат (контроллер дровяного котла)
• Простой кнопочный диммер на STM32
• Электроника для муфельной печи
• Термостат -9.9 +99.9
• Цифровой термостат
• Цифровой термостат на 7 кВт
• Двухканальный термометр-термостат
• Электронный термостат на основе МК
• Термостат на элементе Пельтье
• Электронное реле для чайника
• Температурное ШИМ управление 4-х проводным вентилятором
• Простой термостабилизатор 2 вариант
• Самодельная йогуртница
• Термостабилизатор для температуры 150…1000 °С
• Терморегулятор нагрева непрерывного действия
• Простой термостабилизатор
• Простой терморегулятор для тёплого пола
• Простой регулятор температуры
• Простые терморегуляторы
• Простой регулятор температуры воды
• Трёхпозиционный регулятор температуры
• Пропорциональный термостабилизатор для инкубатора
• Технология поддержания температуры теплоносителя

Звонки и аудио-имитаторы:

• Дверной звонок MP3
• Дверной звонок
• Музыкальный звонок
• Трех-тональный музыкальный звонок
• Музыкальный звонок на пик-контроллере с функцией энергосбережения
• Музыкальный звонок на микросхемах серии УМС
• Музыкальный звонок на ИМС УМС8
• Мелодичный звонок на микросхеме УМС8
• Звонок на УМС8
• Дверной звонок из музыкальной открытки
• Квартирный звонок с возможностью записи звуков
• Электромузыкальный звонок на К555ИД3
• Квартирный звонок на ISD1210P
• Музыкальный синтезатор на UM66T
• ChipCorder — устройство записи и воспроизведения речи
• Устройство изменения голоса
• Дверной звонок «Патриот»
• Дверной звонок на микроконтроллере
• Дверной звонок с дополнительными функциями
• Фоносигнал
• Имитатор пения птиц
• «Электронный зоопарк»
• Имитатор звука сирены
• Полицейская сирена на двух 555
• Сирена для модели
• Имитатор звука мотора и гудка автомашины
• Имитатор кряканья утки
• Имитатор звука дождя
• Велосипедный музыкальный звонок на УМС-7-08
• Звуковой сигнализатор
• Аудио-игрушка на 555 таймере
• Мелодичный автомат с полифоническим звучанием
• Контролируем закрытие входной двери с помощью ATtiny13
• Сигнализатор «Открытая дверь» холодильника

Регуляторы мощности:

• Дистанционный регулятор мощности
• Фазовый регулятор мощности с сенсорным управлением
• Сенсорный регулятор на 145АП2
• Регулятор мощности для электроплитки
• Простой регулятор мощности
• Регулятор мощности на КР1182ПМ1
• Диммер для нагрузки мощностью до 400VA
• Диммер
• Регулятор мощности
• Простой трехканальный тиристорный регулятор мощности
• Симисторный регулятор мощности
• Регулятор температуры паяльника
• Регулятор мощности для паяльника
• Регулятор мощности паяльника
• Регулятор температуры жала электропаяльника
• Конструкции на основе КР1182ПМ1
• Управление симисторами с помощью К1182ПМ1Р и К1182ПМ1Р1
• Регулятор сетевого напряжения
• Простой регулятор скорости вращения электродвигателя
• ШИМ-регуляторы оборотов маломощных электродвигателей
• Регулятор оборотов для бормашинки с обратной связью на PIC
• Стабилизированный регулятор оборотов электродрели
• Регулирование скорости 12В двигателя при помощи ШИМ
• Стабилизатор оборотов коллекторного двигателя 12В
• Регулятор оборотов коллекторного двигателя от стиральной машины
• Регулятор скорости вращения вентиляторов 12В
• Простой ШИМ регулятор

Сварочная техника:

• Сварочный инвертор своими руками
• Сварочный инвертор
• Сварочный полуавтомат под управлением микроконтроллера
• Инвертор на сварочный полуавтомат 250А
• Портативный сварочный аппарат
• Переносной импульсный электросварочный аппарат
• Сварочный полуавтомат с сенсорным управлением
• Сварочный полуавтомат в углекислотной газовой среде с автоматической подачей сварочной проволоки
• Профессиональный контроллер для сварочного полуавтомата
• Регулятор большой мощности для сварочного аппарата
• Регулятор скорости двигателя сварочного полуавтомата с защитой от КЗ и стабилизацией напряжения
• Регулятор скорости подачи проволоки сварочного полуавтомата
• Пусковая схема сварочного полуавтомата
• Точечно-искровой сварочный аппарат для ювелирных работ своими руками
• Ограничитель холостого хода сварочного аппарата из деталей старого телевизора
• Автоматическое электронное устройство управления высокочастотной микросваркой
• Устройство ограничения напряжения холостого хода сварочного трансформатора
• Модернизированная маска

Электрошокеры:

• Шокер с регулируемым выходным напряжением
• Супершокер
• Электрошоковое средство зашиты 80 кВ
• Электрошоковое средство защиты
• Электрошокер
• Мегашокер (Электрошокер повышенной мощности)
• Мегашокер-2 (Усовершенствованная схема предыдущего электрошокера)
• Электрошок с питанием от 5 В
• Электрошокер своими руками
• Электрошокер на 15 ватт
• Электрошокер мощностью 30 Вт
• Электрошокер 30 Ватт
• Мощный электрошокер
• Шокер повышенной мощности на ВВ катушке
• Злой шокер
• Самый мощный электрошокер — АКА-22М
• Обновленный электрошокер АКА 22
• Электрошокер АКА-22E (модернизация)
• Именной шокер АКА
• Клон шокера Тазер х26
• Каракурт электрошокер
• Электрошокер 500000В
• Электрошокер без радиодеталей
• Технология намотки трансформатора преобразователя для электрошокера

Разное:

• Шторы с электроприводом
• Устройство управления шторами
• Автоматическая защита сетевой радиоаппаратуры
• Устройство защиты сильноточной аппаратуры
• Электронный сетевой выключатель-предохранитель
• Устройство предупреждения и отключения
• Умный Дом на Orange Pi One
• Включение и выключение нагрузки одной кнопкой без фиксации
• Включение и выключение нагрузки двумя разными импульсами
• Кодовый включатель
• Пульт дистанционного управления воротами
• Полудуплексное переговорное устройство
• Переговорное устройство и коммутатор
• Doorphone intercom (ENGLISH)
• Простой домофон
• Велосипедный спидометр
• Стабилизатор напряжения велофары
• Опознавательный сигнальный габарит на велосипед с эффектом стробоскопа
• Логгер потребления электроэнергии на AVR
• Принцип работы электронного счетчика
• Подключение электросчетчика
• Однофазный электронный счетчик электроэнергии Меркурий-200
• Трехфазный электронный счетчик электроэнергии Меркурий-230
• Вторая жизнь Air Wick или даешь свежий воздух — 2
• Электронный пылеуловитель
• Ионизатор в автомобильном пылесосе
• Страшная Delta или домашний 3D принтер
• Технология катодной защиты стиральной машины от накипи
• Контроллер стиральной машины на ATmega8
• Лазерная указка в исполнительном устройстве
• Фототир на доступных элементах
• Фототир из лазерной указки
• Фототир на базе лазерной указки
• Секундомер на 9.999 сек
• Автоматические секундомеры для соревнований
• Спортивный двухканальный секундомер
• Устройство прямого и инверсного счета с индикацией
• Табло счета для хоккейной коробки (хоккейное табло)
• Ночные гонки — электронный тренажёр
• Вторая жизнь игрушки
• Игровой автомат Рыболов
• Электронные часы СОВА
• Часы «Always with you»
• Бинарные (двоичные) часы
• Многофункциональные часы на матричных индикаторах
• Простые часы на МК
• Применение электронного блока часов
• Часы с «лазерной накачкой»
• Старые часы — новые возможности
• Часы с индикаторами на светодиодных лентах
• Доработка электромеханических часов-будильника Янтарь
• Автоматическая регулировка яркости LED часов
• Прибор ночного видения своими руками
• Увлажнитель воздуха своими руками
• Доработка автоматического освежителя воздуха Airwick
• Ультразвуковая стиральная машинка
• Ультразвуковой излучатель — отпугиватель собак
• Ультразвук против грызунов
• Ультразвук против комаров
• Ультразвук против комаров-2
• Самодельный отпугиватель кротов и землероек
• Защита от комаров программируемым испарителем
• Девайс: антисоседи
• Защита аппаратуры от бросков напряжения питающей сети
• Блок управления автоматического степлера
• Бесконтактный концевик
• Включение 3-х фазного двигателя в однофазную сеть, от теории к практике
• Включение трехфазного электродвигателя в однофазную сеть
• Тиристорный электропривод монорельсовой дороги
• Двигатель и контроллер для электросамоката своими руками
• Фотомигалка
• Мигающий светодиод от 220В
• Ультрафиолетовая LED-лампа для сушки ногтей
• Звуковая записка (печатная плата)
• Цифровой диктофон на одной микросхеме
• Таймер для холодильника на PIC-контроллере
• Электронный дворецкий для холодильника
• Автоматический рукомойник (печатная плата)
• Управление аварийным перекрытием труб
• Мультивибратор на КР504НТ
• Как выбрать микроволновку
• Динамомашина своими руками
• Тапочки-зарядник
• Асинхронные электродвигатели
• Устройство охлаждения домашнего холодильника
• Сетевой удлиннитель для аквариума
• Автомат кормления аквариумных рыб
• Фотовспышка с лампой накаливания
• Переделка высоковольтных фотовспышек
• Полупроводниковый ключ переменного тока
• Дистанционное переключение телевизионных программ
• Радио-удлинитель ПДУ
• ИК-розетка
• Новая жизнь старого телефона или телефон-светильник
• Телемеханика по телефону
• Домашняя телемеханика по сети 220 В
• Электронный коммутатор нагрузок
• Микросхемы TC9148-9150 для дистанционного управления бытовой аппаратурой
• Виброкресло
• Автозапуск дизель-генератора при прекращении подачи электроэнергии
• Электронный антиобледенитель холодильника
• Автоматический блок управления электрокоптильней
• Электрическая зажигалка для газа
• Прибор контроля пламени
• Светомузыкальный фонтан
• Автоматический насос для умывальника
• Автомат подкачки воды для бака полива
• Автоматическая водокачка на мосфете
• Автоматическая водокачка
• Технология регенерации трубопроводов
• Контроллер управления для системы автоматического полива
• Автомат поливки комнатных растений
• Автомат управления поливом растений
• Программатор полива
• Защита насоса в скважине от забора воздуха
• Блок управления насосом установки «Туман» для приусадебной теплицы
• Термостат циркуляционного насоса
• Схема управления насосом — дозатором
• Умное реле давления для насосной станции на PIC контроллере
• Автоматическое управление водяным насосом
• Автоматизация насоса
• Двухрежимный автомат для насоса
• Автоматика для устройства очистки питьевой воды
• «Живая вода» для рассады
• Применение адсорбционных подогревных датчиков влажности
• Технология модификации физических свойств воды
• Технология снижения выбросов сероводородных соединений аккумуляторов
• Архив для слайдов
• Лингафонный кабинет своими руками
• Вибростол для испытания изделий
• Автоматический НЧ — видеовход телевизора
• Цифровой дозатор рекламы
• Автоматический селектор входных сигналов усилителя

Раскладной стенд самоделкина

Весьма оригинальная идея раскладного стенда для ручного инструмента. Все лежат на своих местах. Он не занимает много места. В основе конструкции лежат мебельные направляющие. Фиксатор удерживается стенд в верхнем положении. Выпадение инструментов из своих лож предотвращают неодимовые магниты. Отличная идея для Самоделкиных, которые любят все творить своими руками.

Самоделки для домашней мастерской

Практически в любом доме всегда найдется какой-нибудь набор необходимых для хозяйства инструментов. Но иногда возникают ситуации, когда для работы в собственной мастерской или гараже требуется какое-либо приспособление, которое-либо невозможно приобрести в магазине или оно стоит очень дорого. В этом случае выход можно найти, изготовив его собственноручно.

Кузнечный горн из баллона

Это приспособление для нагрева металла станет незаменимым помощником в домашней мастерской. Горн можно смело использовать для изготовления оригинальных предметов с помощью художественной ковки. Это будут поистине уникальные кованые предметы.

Для горна лучше всего использовать пустой баллон из-под газа емкостью 25 л. Его торцы срезаются болгаркой, а из обрезанных частей будет изготовлена дверца горна и его задняя часть. Внутренняя часть баллона покрывается огнеупорной керамической ватой, которая способна выдерживать температуру более 12000 C. Сверху она обмазывается шамотной глиной (футеруется), выдерживающей температуру до 15000 C. На дно горна после футеровки укладываются шамотные плиты или огнеупорные кирпичи.

Сверху просверливается отверстие и вставляется небольшой сгон, позволяющий вставить сопло горелки, работающей от газа, которая может создать в горне температуру более 10000 C — вполне достаточной для нагрева металла до определенной температуры, пригодной для ковки.

Разборная гаражная кран-балка

При изготовлении такого подъемника денежные расходы будут намного меньше, чем покупка заводской модели. Для ее изготовления придется потратиться только на материалы, половина которых, возможно, найдется и в гараже.

Материалы, необходимые для сборки подъемника:

1. Две стойки — профильная труба 100х100х2350.
2. Поперечная штанга — стальная труба произвольной длинны диаметром 100 мм.
3. Четыре опоры для штанги — труба профильная 100х100х600.
4. Основание и раскосы — уголок с полками по 100 мм.
5. Два металлических ролика для троса.
6. Четыре колесика для передвижения.

Для подъемного механизма лучше всего использовать ручную лебедку с червячной передачей с максимальной нагрузкой до 500 кг, которая крепится к одной из стоек кран-балки.

Конструкция не занимает много места в мастерской, легко передвигается по твердому покрытию и является довольно удобной для снятия двигателя с автомобиля.

Передвижной инструментальный стеллаж

Основная изюминка этого стеллажа заключается в его небольшом размере, но при этом на нем можно разместить большое количество инструментов, а если потребуется — быстро переместить его в любое место или соседнее помещение. Очень удобно использовать такой стеллаж в своей мастерской или при ведении строительно-ремонтных работ в больших помещениях, особенно когда требуется часто переносить инструменты.

Стеллаж можно собрать на базе разборного стеллажа из пластика, установленного на самодельную платформу с колесиками (тележку). Платформа изготавливается четко под размеры стеллажа из металлического уголка с полками 45х45 мм или листа фанеры толщиной не меньше 10 мм. Для передвижения используются мебельные металлические колесики.

К стеллажу дополнительно можно изготовить и закрепить крепления для строительных уровней, удлинителей и прочих инструментов, которые можно хранить в висячем положении.

Дешевый самодельный гриндер

Самая бюджетная версия гриндера, созданная Самоделкиными. В качестве роликов используются пластиковые бутылки. Они посажены на подшипники. Регулировка ленты на роликах происходит при помощи барашков. Натяжение регулируется болтом. Приводится в движение конструкция при помощи дрели. Немного усовершенствовать конструкцию Самоделкиным можно, заменив пластиковые бутылки на полипропиленовые трубки.

Полезная модернизация молотка

Работая молотком в неудобном месте, часто приходится брать с собой гвозди в кармане или даже в зубах. Согласитесь в этом мало приятного.

Установив на ручку молотка небольшой, но мощный магнит можно хотя бы частично решить данную проблему. Модернизированный молоток будет сам переносить гвозди и вы сможете смело работать, не держа следующий гвоздь в зубах. Это удобно, да и зубы не портятся.

Самодельная подставка под паяльник своими руками

Во многих оффлайн и онлайн магазинах продаются неплохие и довольно удобные подставки под паяльники, причем недорого. Но при желании можно их изготовить и своими руками. Получится дешевле, плюс можно адаптировать подставку под собственные нужды.

Идей по изготовлению много, поэтому мы решили не ограничиваться одной, а сделать подборку наиболее интересных на наш взгляд самодельных подставок под паяльник, сделанных своими руками.

Самоделки для умелых рук

Предлагаемые для повторения конструкции самоделок для любителей творчества помогут сделать быт комфортнее, работы по ремонту удобнее, прогнать с дачного участка кротов, продезинфицировать помещение и вывести вредных насекомых.

Подключить несколько телевизоров к кабельной сети, проверить кабель витых пар, проверить электропроводку автомобиля и сделать зарядное устройство для аккумулятора – все это сможет сделать домашний мастер по материалам ниже представленных статей.

Новая публикация

Мини тарельчатый шлифовальный станок

Для заточки ножей и заправки сверл, а также приданию формы небольшим деталям из любого материала предлагается конструкция простого заточного мини станка из жесткого диска компьютера. В статье есть видео ролик работы станка при заточке ножа.

Электронные самоделки

В статьях представлены с детальным описанием и электрическими схемами электронные самоделки, придуманные и изготовленные автором сайта.

Декоративный столик с круглой столешницей

Приведен пример иллюстрированный фотографиями изготовления своими руками декоративного столика с круглой столешницей из обрезков фанеры толщиной 20 мм.

Экран на батарею отопления из мебельной кромки

Батареи отопления обычно закрывают экраном. Предлагается оригинальная конструкция декоративного экрана для любителей самоделок, решетка у которого сделана из переплетения мебельной кромки.

Карниз для оконных штор

Карниз для оконных штор несложно сделать своими руками из любого листового материала – ДСП, фанеры, деревянной доски. В статье описана технология изготовления и способы закрепления карниза из ДСП, отделанного самоклеящейся декоративной пленкой.

Биде для унитаза из подручного материала

В статьях описан способ самостоятельного дооснащения обыкновенного унитаза функцией биде с естественным подогревом воды и электронным управлением подачи воды в фонтанчик. Видеоролик демонстрирует работу самодельного биде.

Столик для ремонта

Самодельный столик для ремонта позволит повысить производительность труда при ремонте и сделать работу комфортной. Его можно сделать самостоятельно из подручного материала – листов ДСП или фанеры от старой мебели, скрученных десятком саморезов.

Стусло для точной распиловки

Для получения при распиловке реечного материала высокой точность углов торцов и повышения производительности придумано простое приспособление – стусло. Его несложно изготовить самостоятельно из подручных материалов.

Станок для резки пенопласта в домашних условиях

Предлагается конструкция самодельного приспособления для резки пенопласта с помощью струны из нихрома. Приведены варианты электрических схем для нагрева проволоки от бытовой сети 220 В. Есть видео работы станка.

Лоток для раскладной стремянки

При выполнении ремонтных работ на высоте со стремянки всегда не хватает рук. Для удобства предлагается самодельная конструкция простого приспособления – съемного лотка для стремянки.

Резиновый валик для разглаживания

При наклейке и разглаживании обоев или самоклеящейся пленки, для предотвращения пузырей лучше всего использовать широкий резиновый валик. Такой валик можно сделать самостоятельно из валика от не подлежащей ремонту множительно-копировальной техники.

Сшить кожаный кошелек

Кожаный кошелек для бумажных купюр, карточек и мелочи несложно сделать своими руками из подручного материала – голенища от изношенных женских сапог. Из инструментов понадобится только линейка, острый нож, клей, капроновая нитка с иголкой и кнопка-застежка.

Зарядное устройство для автомобильных аккумуляторов

Показана конструкция и приведена электрическая схема АЗУ для автомобильных аккумуляторов. Высокий КПД, защита от коротких замыканий выхода, стабильный ток заряда во времени не зависящий от степени заряда аккумулятора и его емкости.

Автомобильный стробоскоп

Для чего нужен автомобильный стробоскоп. Электрическая принципиальная схема, принцип работы, конструкция и детали самодельного автомобильного стробоскопа. Инструкция по настройке и эксплуатации.

Автомобильный тахометр

Назначение автомобильного тахометра. Электрическая принципиальная схема, принцип работы, конструкция и детали самодельного автомобильного тахометр. Инструкция по настройке и применению.

Автомобильный тестер-пробник автоэлектрика

Для ремонта электропроводки и проверки исправности электрооборудования автомобиля гораздо удобнее работать с тестером-пробником, сделанным своими руками всего из двух деталей, любого светодиода и резистора, вмонтированных в корпус шариковой авторучки.

Водосгон из автомобильного дворника

Предлагается для повторения самодельная конструкция водосгона из отработавшей свой ресурс щетки дворника стеклоочистителя. Благодаря большой ширине резинового лезвия водосгон позволяет быстро удалять воду с поверхности кузова и стекол автомобиля.

Рамку для номерных знаков автомобиля

Как закрепить, снять, или отремонтировать треснувшую рамку пластикового номерного знака. Чертеж и фото инструкция по изготовлению металлического держателя номерного знака автомобиля своими руками.

Самодельная элегантная подставка для планшета

При работе на планшете без подставки быстро устают руки. Предлагается конструкция, и способ изготовления самодельной подставки для планшета из органического стекла.

Как изготовить металлическую подставку для монитора

Предлагается конструкция и чертежи оригинальной подставки под монитор LG 22MK600M для оптимизации высоты его установки в соответствии с требованиями ГОСТ Р 50923-96.

Тестер для кабеля витых пар со светодиодной индикацией

Предлагаемая схема и конструкция самодельного тестера для проверки кабеля витая пара со светодиодной индикацией до того проста, что его можно сделать, даже не обладая знаниями в области радиоэлектроники.

Как переделать люстру или светильник

В статьях приведены примеры замены люминесцентных ламп в светильниках светодиодами, замены люминесцентной лампы освещения аквариума в крышке Aquael светодиодной, переделки потолочной люстры и изготовления бра.

Мини сверлильный станок

Для сверления отверстий малого диаметра при изготовлении печатных плат и других самоделок необходим инструмент. Предлагается для повторения оригинальная конструкция простого маленького настольного сверлильного станка. Есть видео его работы.

Озонатор воздуха

Одним из самых эффективных способов борьбы с микробами, бактериями, насекомыми, грызунами и неприятными запахами является озонирование. Предлагается конструкция самодельного озонатора, калькулятор для расчета времени обработки. Сделан небольшой обзор промышленных озонаторов и приведены примеры применения на практике.

Отпугиватель грызунов (кротов)

Приведена электрическая схема и конструкция для повторения простого отпугивателя кротов собственной разработки из простых деталей. Схема не требует настройки и поэтому ее может изготовить своими руками любой желающий.

Телевизионный краб

В случае необходимости подключить несколько телевизоров к кабельной сети или антенне не обязательно покупать краб. Его несложно сделать своими руками. В статье представлено несколько иллюстрированных фото конструкций разветвителей для самостоятельного изготовления.

Тиристорный регулятор мощности

Всего из нескольких деталей, можно собрать своими руками одну из трех предлагаемых схем регуляторов мощности на тиристоре. Одна из них, не создает радиопомехи на схемном уровне, с подробным описанием принципа работы с осциллограммами.

Как запитать настенные часы от сети

Предлагается самодельная схема и конструкция блока питания для настенных кварцевых часов с маятником и боем, сделанная из стандартного импульсного адаптера, нескольких диодов и резисторов. Как установить в часы с боем выключатель звука и светодиодную подсветку маятника.

Лайтбокс – как сделать своими руками

Предлагается простая оригинальная конструкция самодельного лайтбокса для бестеневого фотографирования малогабаритных предметов. Приведено несколько фотографий, сделанных в фотобоксе, сделанного своими руками.

Как смастерить третью руку для пайки за час из неодимового магнита, двух стоек и крокодилов

Как изготовить из подручных материалов приспособление, необходимое для качественной пайки мелких деталей и проводов третья рука своими руками.

Об авторе Карта сайта Контакты

© 2011–2021 «Я сам дома мастер – Авторский сайт для мастеров непрофессионалов»

Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры

Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.

В комплектацию устройства входят:

1. Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
2. Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
3. Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
4. Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.

Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.

Инструкция по сборке деревянного верстака своими руками

Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.

Работа по изготовлению будет включать несколько этапов:

Сверлильный станок для домашней мастерской

Можно сделать приспособление сверлильного станка из дрели своими руками. Чертежи помогут разобраться с конструкцией. Для подобной конструкции понадобятся такие элементы:

• основание или станина;
• вращательное устройство;
• механизм для обеспечения подачи;
• стойка для крепления двери.

• для стоек применяется ДСП. При этом нужно выбирать толщину не менее 20 мм;
• чтобы выдержать точность станка из дрели необходимо применять направляющие. При этом можно использовать стальные полоски;
• для колодок берутся хомуты из стали.

Чтобы сделать сверлильный станок понадобится механизм подачи вращательного инструмента. Для конструкции применяются пружины и рычаг. Существуют различные приспособления для заточки сверл.

Сборка сверлильного станка своими руками: чертежи с размерами

Также для конструкции потребуется изготовление самодельных тисков для сверлильного станка. Самое простое приспособление можно собрать из дрели, без рулевой рейки. Чтобы минимизировать вибрационные процессы необходимо соорудить более массивный стол. Стойка и стол соединяются под прямым углом. При этом дрель можно прикрепить с помощью хомутов. На поверхность стола монтируются тиски.

Изготовление столярных тисков для верстака своими руками

Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:

1. Опоры, где каждая приходится губкой для зажима.
2. Двигающаяся зажимная губка.
3. Направляющие из металла. По ним двигается губка.
4. Ходовой винт, для перемещения элементов.
5. Воротка. Необходима для вращения винта.

При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.

Инструкция по созданию верстальных тисков из профильной трубы:

Чертежи слесарного верстака своими руками из металла

Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.

Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.

Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:

В помощь хозяйке

Не всегда существует финансовая возможность купить, например, что-нибудь из новой мебели в мебельном салоне или сделать заказ на ее изготовление. Но всегда можно выйти из этой ситуации, изготовив нужную вещь своими руками, при этом сделав ее привлекательной и уникальной, использовав для этого подручные средства.

Кухонный фартук из пробок

Кухонный фартук представляет собой поверхность стены, находящейся между столешницей и навесными шкафами. Обычно эта часть стены облицовывается кафельной плиткой. Но для ее покрытия возможно применить и многие другие материалы, например, приклеить на стену винные пробки.

Такой эксклюзивный декор смотрится довольно великолепно.

Перед наклейкой каждая пробка разрезается по длине на две половинки острым канцелярским ножом. Стенку желательно покрасить в черный цвет, который подчеркнет швы между пробками.

Пробки клеятся на стену с помощью жидких гвоздей в шахматном порядке либо с определенным узором, так как идеально ровно навряд ли удастся их выложить, а искривленные ряды будут визуально выглядеть отвратительно.

Сами пробки не боятся влаги, но быстро пачкаются и плохо отмываются, поэтому лучше всего их закрыть стеклянным экраном из каленого стекла. Правда, придется на него немного потратиться и заказать стекло в специальной мастерской, где вырежут его по заданному размеру и сделают отверстия для розеток и крепежных элементов.

Стекло закрепляется к стене анкерными дюбелями, которые можно приобрести практически в любом строительном магазине.

Хотя фартук, декорированный винными пробками, может оказаться дорогим удовольствием, но достигнутый результат будет этого стоить.

Поверхность столешницы, так же как и стену, можно декорировать пробками и накрыть каленым стеклом.

Навесной откидной столик

Закрепленный на стену откидной столик позволяет экономить некоторую площадь в квартире. В откинутом состоянии он может выступать от стены на расстояние не больше 10 см и совершенно никому не мешает, но в разложенном виде может заменить полноценный стол.

Вариантов, где можно использовать закрепленный к стене откидной стол, много. Вот только несколько из самых основных:

1. Балкон. Естественно, на балконе столик должен быть небольших размеров и закрепляется к экранному ограждению. Его можно использовать для чаепития на свежем воздухе, работать с ноутбуком или заниматься каким-либо рукоделием. Другими словами, можно обеспечить себе место для творческой работы, не мешая другим членам своей семьи.
2. Кухня. Если кухня маленькая, навесной столик будет просто находкой для хозяйки. Он может заменить обеденный стол, который нельзя поставить из-за нехватки свободной площади. Кроме этого, его свободно можно использовать для приготовления пищи, так как по своим размерам он намного больше балконного столика.
3. Гладильная доска обычно имеет большие размеры и немалый вес, а в разложенном виде может занимать много места. При этом хозяйке приходится часто ее вытаскивать из отведенного для нее места, раскладывать, а после глажки повторять все действия, только в обратном направлении. Раскладной столик избавит хозяйку от этих проблем.

Душ для дачи

Наверное, ничего нет лучше, чем освежиться под струей воды жарким летним днем, особенно если он прошел за работой на огороде. Естественно, что только душ решит эту проблему и снимет усталость, накопившуюся за день.

Душ можно установить самостоятельно без привлечения посторонней помощи, главное — это выбрать для него место и определиться с типом душевой кабины.

Среди летних душевых выделяются три вида кабин, которые свободно можно соорудить своими силами:

1. Базовый. Состоит из одной душевой кабинки, емкости для воды и остальных нужных для душа аксессуаров.
2. Душевая кабина, дополнительно оборудованная предбанником, где можно оставить одежду, вещи и полотенце, а приняв душ, спокойно переодеться.
3. Душевая кабина с предбанником и туалетом. Это неплохое решение для дачи, если отсутствует канализация. При этом экономятся средства на дополнительную установку отдельной санитарной системы.

Установка простой душевой производится таким образом:

1. Изготавливается каркас душевой кабины, который может быть собран из металла, деревянного бруса или других подручных материалов.
2. На крышу собранного каркаса устанавливается металлическая или пластиковая емкость для воды, которая может быть объемом от 50 до 200 л.
3. Металлическую емкость желательно покрасить в черный цвет для лучшего прогревания воды. Дополнительно в емкость можно установить несколько нагревательных электрических тэнов, тогда душ можно принимать и в пасмурную погоду.

Кабинку можно обшить досками, фанерой, шифером или просто обтянуть брезентом или целлофановой пленкой с откидными пологами.

Приспособление для заточки ножей

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Для каждого ножика необходимо соблюдать определенный угол заточки:

1. Бритва и скальпель требуют угол в 10-15⁰.
2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
3. Классические многофункциональные ножи – 25-30⁰.
4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

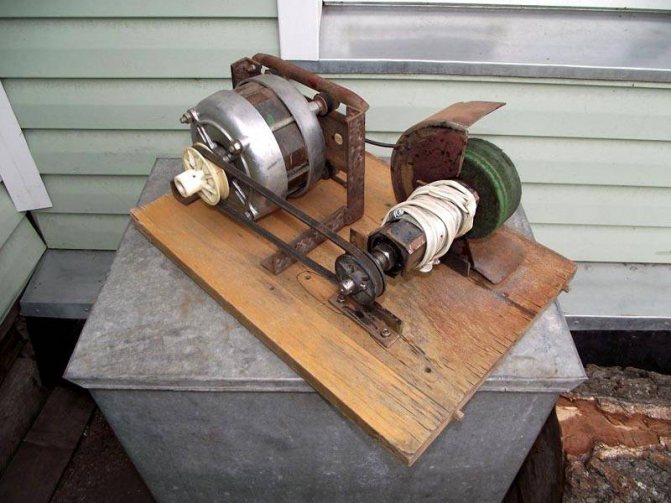

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

• сам мотор;
• металл для кожуха с толщиной от 2 до 2,5 мм;
• трубочка для фланца;
• камень для заточки;
• гайки;
• пусковой механизм;
• кабель для подключения к электросети;
• уголок из металла или брус из дерева для станины.

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Ход работы по созданию такого простого приспособления будет следующим:

• Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

• К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
• В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Приспособление для заточки сверла по металлу

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Для строительства собственными силами

Тема строительства или ремонта, наверное, волнует каждого. И, естественно, каждый, кто им занимается, желает закончить его побыстрее с минимальными финансовыми затратами. Поэтому, если вы хотите сэкономить, можно некоторые материалы для строительства изготовить собственными силами. Например, это могут быть стеновые СИП-панели или такой полезный инструмент, как виброплита, необходимость в которой часто возникает у многих владельцев приусадебного участка.

Самодельные СИП-панели

Для их изготовления нужно приготовить ровную жесткую площадку. Уложив на нее лист ОСП толщиной 10−12 мм резиновым шпателем с зубцами нанести на него клей.

Затем на клей уложить листы пенопласта марки 25−30. После этого сверху на уложенный пенопласт, так же, как и на нижнюю плиту ОСП, наносится клеевая масса, а сверху укладывается второй лист ОСП.

Если изготавливается одновременно несколько плит, укладываемых стопкой, работу следует производить быстро, пока клей не застынет. Обычно таким способом можно заготовить не больше 4−5 панелей за один раз.

После заготовки для сформированных плит нужно создать давление с помощью пресса. Так как в домашних условиях, естественно, гидравлического пресса нет, его можно заменить толстым фанерным листом, уложенным на заготовленные СИП-плиты по всей плоскости и пригруженным на 2−3 часа, например, несколькими мешками с цементом, песком или другим грузом. Можно воспользоваться даже легковым автомобилем, заехав на фанерный лист по заранее сделанной эстакаде.

После того как клей окончательно засохнет, самодельные панели будут готовы, их можно складывать в отдельную стопку и приступать в заготовке новых панелей. Изготовленные панели должны пролежать уже без груза еще сутки, после чего их можно использовать по назначению.

Изготовление виброплиты

Чтобы изготовить самодельную виброплиту, нужно будет приготовить:

1. Электрический двигатель с эксцентриком марки ИВ-98Е, который является основной деталью виброплиты.
2. Стальной лист, толщиной не менее 8 мм размером 450х800 мм. Его можно заказать на любой металлобазе.
3. Два куска швеллера длинной не более 400 мм.
4. Дюймовую трубу для рукоятки и две резиновые втулки для ее крепления.
5. Из инструментов понадобится аппарат для сварки, болгарка и набор гаечных ключей.

С узких сторон плиты, отступив от краев по 80−100 мм, сделать надрез болгаркой примерно на глубину около 5 мм. После этого загнуть края в сторону надреза под углом примерно 250 и приварить их сваркой. Загибы нужны для того, чтобы виброплита не погружалась в уплотняемый ею материал и свободно перемещалась по его поверхности.

Затем поперек плиты на определенном расстоянии, рассчитанном под крепление электродвигателя, привариваются два швеллера полками вниз. Через заранее просверленные отверстия в швеллере, с помощью болтов М10, к ним крепится электровибратор.

Рукоятка, изготовленная из трубы, крепится к вибратору через мягкие резиновые втулки, которые можно купить в магазине автозапчастей или в строительном магазине в отделе крепежных деталей.

Таким образом, можно своими руками изготовить массу полезных в хозяйстве вещей, потратив на это лишь часть тех денег, что пришлось бы заплатить при покупке готового изделия. Надо лишь приложить некоторые усилия и обладать определенными умениями.

Варианты прессов для гаража своими руками

Самодельные прессы для гаража позволяют обрабатывать различные изделия и материалы под воздействием давления. Конструктивно оборудование состоит из цилиндров. В гараже такой станок пригодится для рихтовки или скрепления различных элементов, а также для сгибания листов металла или прессовки картона.

Для частного применения достаточно производительности в 10-15 тонн. Чаще всего применяют бутылочный домкрат с предусмотренным ручным насосом, который выступает в роли основного элемента конструкции.

Вот несколько интересных вариантов прессов для гаражей от «самоделкиных»:
