Самодельные инструменты: ТОП-20 лучших приспособлений для мастерской

Верстак

Размер столешницы определяется площадью подсобного помещения. Стол не должен препятствовать свободному проходу вокруг него.

Материал верстака

• Дерево. Часто используют деревянный стол. Верстак делают из бруса и досок. Ноги стола для надёжности скрепляют диагональными поперечинами.
• Металл. Самая надёжная конструкция рабочего стола – это верстак, сваренный из металлопрофиля. Изготовление сварного изделия подразумевает наличие сварочного аппарата и опыта работы с ним.

Столешницу делают в виде щита из сбитых досок отрезками бруса. Щит опирают на ножки стола и скрепляют гвоздями или шурупами. Детали соединений делают из стального уголка.

Варианты сборки деревянного верстака разные, но в одном они едины – конструкция стола должна быть устойчивой и выдерживать статические и динамические нагрузки.

Если поверхность верстака будет подвергаться случайным воздействиям режущих и острых инструментов, то столешницу оббивают жестью или кладут сверху металлический лист.

Опорную раму и ножки стола сваривают из стального уголка и полосы. Для подсобных деталей используют отрезки арматуры.

Столешницу делают из металлического листа, толщиной 8 – 12 мм. Толстый лист значительно увеличит вес верстака, что сопряжено с трудностями при его перемещении.

Изгиб

Наверное, почти все из вас видели такие красивые столы и стулья с гнутыми ножками. Выглядит очень эффектно. Если такие ножки вырезать-выпиливать, то они получатся гораздо менее прочными, потому что будет нарушена продольная целостность волокон. Лучше всего добиваться такой формы с помощью изгибания древесины. А чтобы заготовки не ломались, нужно сначала повысить их пластичность. На производствах используется химическая пластификация дерева, а любителям обычно доступен только один способ: сначала увлажнить древесину, а затем нагреть, после чего можно постепенно изгибать заготовку.

Табурет

Табурет сделать своими руками совсем просто:

1. Из бруса 40 х 40 мм делают 4 опоры, длиной 50 см.
2. Ножки на середине длины скрепляют поперечинами.
3. В опорах стамеской делают пазы.
4. На концах поперечных планок стамеской вырезают выступы по размеру пазов.
5. Выступы смазывают столярным клеем и вставляют в пазы.
6. На время высыхания клея опоры стягивают ремнем.
7. Сидение выпиливают дисковой пилой из широкой доски толщиной 30 мм.
8. Сидение размером 300 х 300 мм прибивают гвоздями или прикручивают шурупами к ножкам табурета.

Мини тиски из металлической петли

При выполнении мелких операций часто требуется зажать небольшие детали. Для этого используют мини тиски, изготовленные из неразъёмной дверной петли.

В обеих створках петли просверливают совпадающие отверстия.

В них продевают болт подходящего диаметра. С другой стороны на резьбу болта накручивают барашковую гайку. Детали заводят в проём между створками и зажимают, закручивая гайку. Устройство можно использовать, как струбцину.

Фанерование

Раньше этим термином называли процедуру обклеивания столярных изделий фанерой — тонкими листами древесины других, более ценных сортов. Сейчас мы понимаем под «фанерой» многослойные клееные щиты, а тонкие древесные листы называем «шпоном». Соответственно, вместо «фанерования» сегодня многие говорят «шпонирование». С помощью шпона можно придать красивый, даже изысканный вид изделиям из «простых» сортов древесины, произрастающих в наших широтах. Например, шпоном дуба можно обклеивать мебель из берёзы. К слову, сегодня очень многие образцы мебели, в том числе «элитной» зарубежной, на самом деле обклеены шпоном более ценных пород и продаются как изготовленные из массива, по гораздо более высоким ценам.
Новичкам я не рекомендую сразу заниматься наклейкой шпона, поскольку задача эта нетривиальная, требующая навыка, терпения, а в случае с большими деталями — ещё и серьёзного оснащения в виде мощных прессов или ваккуумных мешков для равномерной приклейки шпона.

Модернизация молотка

Частое явление – это выпадение деревянной ручки из гнезда молотка. Один из способов создания надёжного крепления ручки – в верхнем торце ручки делают пропил. Держатель вставляют в гнездо молотка. Пропил заполняют клеем «Момент». В паз вбивают деревянный клин.

Чтобы во время работы не искать гвозди, и тем более – не держать их зубами, снизу в ручку молотка вклеивают круглый магнит. Гвозди на магните всегда будут под рукой работника. Опасно случайное выпадение молотка из руки на высоте. Чтобы такого не случилось, в ручке просверливают отверстие, через которое продевают шнур. В петлю продевают пояс работника.

Ручка-держатель для ножовки

В практике рабочих часто бывают случаи, когда требуется провести спиливание чего-либо, находящегося в труднодоступном месте. Новички в таких случаях обматывают ножовочное полотно какой-нибудь тряпкой, чтобы не пораниться, и начинают пилить. Это крайне неудобно, поэтому лучше сделать специальную ручку. Конечно, ее создание займет некоторое время, но результат того стоит. Для создания держателя необходимо произвести следующие действия:

1. Собрать необходимые материалы (небольшая доска, имеющая толщину не более двадцати миллиметров, болт М6 80 мм в длинну и гайка «Барашек», эпоксидная смола).
2. На доске рисуется ручка, после чего выпиливается. При помощи круглого напильника делаются специальные углубления, в которые будут входить пальцы для более крепкого держания.
3. Сверху с помощью ножовки создается щель, в которую она и будет потом вкладываться.
4. Там же с помощью сверла создается отверстие для болта.
5. Ручка обрабатывается наждачкой.
6. Болт помещается в тиски и затем создается прорезь для ножовочного полотна. Щель не должна превышать более трех сантиметров в глубину.
7. Болт обрезается и округляется.
8. С помощью смолы приклеиваем болт в просверленное отверстие.
9. Проводится тестирование, а именно: удобно ли ручку держать и как крепко держится лезвие.

Трубогиб

Приспособление для сгибания металлических труб представляет собой металлический стержень, приваренный к станине. Стержень делаю из отрезка арматуры. Трубу одевают на штырь, а с другой стороны в трубу вставляют длинный отрезок арматуры. Нажимая на рычаг, трубу сгибают под нужным углом. Приспособление годится для небольших отрезков круглых труб.

Изготовление трубогиба своими руками

1. К станине из металла приваривают две оси из отрезков гладкой арматуры, на которые одевают старые автомобильные ступицы.
2. Со ступиц удаляют выступающие фаски, чтобы боковые поверхности роликов были гладкими.
3. В проём между ступицами помещают швеллер полками вверх.
4. В швеллер вкладывают такой же профиль, меньшей ширины полками вниз.
5. К внутреннему профилю сверху приваривают ось, на которую одевают третью ступицу.
6. К станине приваривают вертикальную полку из стального листа.
7. В вертикальной планке прорезают отверстие и запрессовывают в него подшипник.
8. На среднем швеллере сваркой закрепляют гайку.
9. Одним концом стержень винта вкручивают в гайку.
10. Хвостовик винта продевают через подшипник в вертикальной планке.
11. С тыльной стороны планки к хвостовику приваривают поворотную рукоятку.
12. К оси ведущей ступицы приваривают поворотный рычаг.

Станок готов к работе. Между роликами заводят профильную трубу и зажимают её винтом. Поворотным рычагом приводят в движение ролики, которые протягивают трубу, изгибая её. Радиус изгиба устанавливают поворотной рукояткой винта.

Трубогиб из автомобильных ступиц – один из вариантов устройств. Существует много конструкций гибочных устройств. В некоторых моделях ведущий ролик соосно соединяют с валом электродвигателя.

Точение

Описанные три операции — торцевание, фугование и рейсмусование — позволят вам сделать только какие-то очень простые изделия. По-хорошему, ещё нужно освоить токарное дело, то есть вытачивать заготовки, представляющие собой фигуры вращения. Например, круглые ножки для табуретки или стола, вазы, чаши, какие-то другие изделия. И без токарного станка в таком случае не обойтись. Конечно, можно обратиться к опыту поколений и из говна и палок сделать адаптер, с помощью которого на циркулярной пиле вытачивать цилиндрические заготовки, но это путь тупиковый.
Если вы захотите делать что-то сложнее цилиндра, то придётся купить токарный станок. К счастью, это один из самых простых станков, он представляет собой чугунную раму, двигатель, цангу и упор для стамески (подручник). На вторичном рынке можно найти много интересных моделей, есть и достаточно новых современных моделей.

Чтобы у вас получилась достаточно качественная мебель, если вы хотите делать её для себя или продавать, то придётся оснастить мастерскую многим другим оборудованием.

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

1. Из корпуса стартёра извлекают вал и втулку.
2. Часть вала срезают, оставляя стержень со шлицами.
3. На втулку одевают отрезок трубы, подходящего размера.
4. К концу трубы приваривают обрезок болта равного диаметра.
5. Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Самодельная лучковая пила

Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:

Инструменты

• дрель;
• пила-ножовка;
• стамеска;
• молоток;
• нож.

Материалы

• шнур;
• деревянная рейка 20 х 40 мм;
• шплинты – 2 шт.;
• черенок ø 10 мм;
• пильное полотно;
• морилка;
• лак по дереву.

Пошаговая инструкция по изготовлению лучковой пилы

1. Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
2. В боковых ручках стамеской делают пазы.
3. На концах средника стамеской вырезают выступы под пазы.
4. Средник соединяют с боковыми ручками.
5. В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
6. Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
7. В нижних концах боковин делают пропилы – параллельно среднику.
8. В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
9. Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
10. На верхних концах ручек вырезают круговые канавки.
11. На концах двойного шнура делают петли, которые одевают на канавки.
12. Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
13. Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
14. Древесину покрывают морилкой и двумя слоями лака.
15. После высыхания лака пила готова к работе.

Соединения

В столярном деле существует множество видов соединения деталей друг с другом, различающихся практичностью, прочностью, эстетикой и долговечностью. Подробно рассказывать обо всех видах я не буду, это тема для целой книги. Чаще всего детали механически соединяют друг с другом с помощью пазо-шиповых или шкантовых соединений, которые промазываются клеем.
Про чисто механические соединения все знают: детали крепятся друг к другу с помощью винтов, саморезов, эксцентриковых соединений, иных металлических приспособлений.

Раскладной стенд самоделкина

Весьма оригинальная идея раскладного стенда для ручного инструмента. Все лежат на своих местах. Он не занимает много места. В основе конструкции лежат мебельные направляющие. Фиксатор удерживается стенд в верхнем положении. Выпадение инструментов из своих лож предотвращают неодимовые магниты. Отличная идея для Самоделкиных, которые любят все творить своими руками.

Дешевый самодельный гриндер

Самая бюджетная версия гриндера, созданная Самоделкиными. В качестве роликов используются пластиковые бутылки. Они посажены на подшипники. Регулировка ленты на роликах происходит при помощи барашков. Натяжение регулируется болтом. Приводится в движение конструкция при помощи дрели. Немного усовершенствовать конструкцию Самоделкиным можно, заменив пластиковые бутылки на полипропиленовые трубки.

Особенности

Опытные специалисты давно знают, что самодельные ЧПУ из фанеры в ряде случаев не уступают полноценным металлическим аналогам заводского изготовления. Подобные конструкции используются, конечно, только там, где нет значительных механических напряжений, сильных вибраций, нагрева и необходимости отводить тепло водой.

Технические качества фанерных аппаратов вполне могут быть на приличном уровне. При этом стоимость такой техники щадящая.

Внимание: такие системы рассчитаны лишь на частное использование. Фанерный станок не пригодится в качестве полноценного производственного рабочего места. Прежде чем его делать, нужно трезво оценить свои способности и знания в области столярного искусства. При отсутствии специальных навыков и умения работать с электроинструментами о самостоятельном изготовлении станков придется позабыть.

Кроме того, придется внимательно отбирать основной конструкционный материал.

Полезная модернизация молотка

Работая молотком в неудобном месте, часто приходится брать с собой гвозди в кармане или даже в зубах. Согласитесь в этом мало приятного.

Установив на ручку молотка небольшой, но мощный магнит можно хотя бы частично решить данную проблему. Модернизированный молоток будет сам переносить гвозди и вы сможете смело работать, не держа следующий гвоздь в зубах. Это удобно, да и зубы не портятся.

Самодельная подставка под паяльник своими руками

Во многих оффлайн и онлайн магазинах продаются неплохие и довольно удобные подставки под паяльники, причем недорого. Но при желании можно их изготовить и своими руками. Получится дешевле, плюс можно адаптировать подставку под собственные нужды.

Идей по изготовлению много, поэтому мы решили не ограничиваться одной, а сделать подборку наиболее интересных на наш взгляд самодельных подставок под паяльник, сделанных своими руками.

Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры

Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.

В комплектацию устройства входят:

1. Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
2. Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
3. Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
4. Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.

Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.

Инструкция по сборке деревянного верстака своими руками

Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.

Работа по изготовлению будет включать несколько этапов:

Выбор места под мастерскую: дельные советы

Место под строительство мастерской

При определении места под будущую столярную мастерскую необходимо учесть некоторые аксиомы ее размещения:

1. Как можно дальше от жилой зоны и строений с домашней живностью, если такая имеется. Шум, производимый рабочим оборудованием, будет неблагоприятно действовать на нервную систему ваших домочадцев.
2. Желательно подобрать открытое пространство. Отсутствие теней позволит немного сэкономить на обогреве мастерской в зимнее время и на освещении в течение года. Солнечное излучение будет обогревать, и освещать помещение.
3. Для исключения подтопления строения во время дождей и снеготаяния не нужно строить его в местах с низким общим уровнем. Это может привести к проблемам с самой постройкой и даже к аварийным ситуациям, например короткому замыканию электропроводки.
4. Желательно обеспечить удобство доступа в любых погодных условиях, чтобы зимой избежать постоянной расчистки снега, а во время весеннего снеготаяния предотвратить подтопление здания.
5. Участок почвы не пригодной для земледелия станет прекрасным местом для будущего строитель

Изготовление столярных тисков для верстака своими руками

Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:

1. Опоры, где каждая приходится губкой для зажима.
2. Двигающаяся зажимная губка.
3. Направляющие из металла. По ним двигается губка.
4. Ходовой винт, для перемещения элементов.
5. Воротка. Необходима для вращения винта.

При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.

Инструкция по созданию верстальных тисков из профильной трубы:

Чертежи слесарного верстака своими руками из металла

Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.

Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.

Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:

Тонкости в составлении проектов

Когда все приготовления закончены, наступает время проектирования. Итогом ваших усилий должен стать документ, являющийся проектом будущей мастерской. Для строительства нет необходимости составлять строительные чертежи по всем правилам, достаточно подробных эскизов с указанием реальных размеров будущего помещения и габаритов основного и вспомогательного оборудования, указанного вами во втором списке.

Эскизов должно быть несколько. На одной проекции тяжело указать все элементы строения. Поэтому на ваших набросках должны присутствовать все детали до мелочей. Наружные и внутренние размеры помещения и его элементов указываются без соблюдения масштаба, но должны отображать действительное положение предметов и строительных элементов.

Приблизительным расчетом необходимой площади для мастерской будет произведение площади всего оборудования, стеллажей и шкафов и коэффициента равного 1,5-2. Все же, если компьютерная графика для вас представляется, как не паханая целина, то визуальную планировку столярки можно выполнить дедовским методом. Возьмите лист миллиметровой бумаги, начертите на ней помещение будущей столярки в масштабе 1:20, согласовав с приблизительным расчетом и заранее выполненными рисунками.

Из этой же бумаги вырежьте прямоугольники оборудования и вспомогательных конструкций в масштабе, но по настоящим размерам. Это даст возможность правильно разместить их в мастерской с учетом рабочих мест и проходов. При необходимости можно перемещать прямоугольные макеты, для определения совершенной компоновки мастерской:

1. На листе миллиметровки проводим перпендикулярно две линии, означающее стены.
2. Вычерчиваем дверь помещения. Размер дверного проема должен быть немного больше самого крупногабаритного оборудования. Тогда не возникнет проблем при его транспортировке. Выполняем расстановку оборудования;
3. Дочерчиваем оставшиеся стены;
4. Определяем месторасположение оконных проемов и наносим на чертеж. Желательно оборудовать окнами восточные и южные стены. Это позволит получить больше солнечного света и тепла;
5. Замерьте все размеры и с учетом масштаба нанесите на планировку мастерской.

Это будет вашим руководством к дальнейшим действиям.

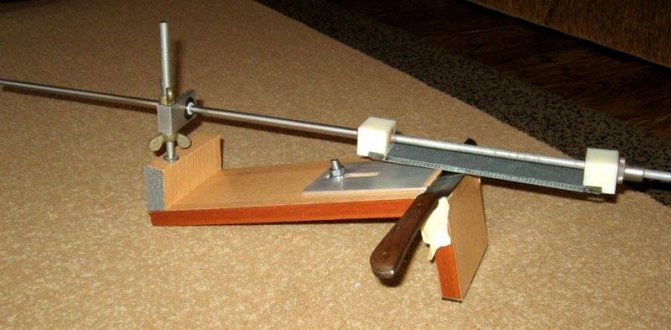

Приспособление для заточки ножей

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Для каждого ножика необходимо соблюдать определенный угол заточки:

1. Бритва и скальпель требуют угол в 10-15⁰.
2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
3. Классические многофункциональные ножи – 25-30⁰.
4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

• сам мотор;
• металл для кожуха с толщиной от 2 до 2,5 мм;
• трубочка для фланца;
• камень для заточки;
• гайки;
• пусковой механизм;
• кабель для подключения к электросети;
• уголок из металла или брус из дерева для станины.

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Ход работы по созданию такого простого приспособления будет следующим:

• Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

• К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
• В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Приспособление для заточки сверла по металлу

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

Варианты прессов для гаража своими руками

Самодельные прессы для гаража позволяют обрабатывать различные изделия и материалы под воздействием давления. Конструктивно оборудование состоит из цилиндров. В гараже такой станок пригодится для рихтовки или скрепления различных элементов, а также для сгибания листов металла или прессовки картона.

Пример самодельного пресса

Для частного применения достаточно производительности в 10-15 тонн. Чаще всего применяют бутылочный домкрат с предусмотренным ручным насосом, который выступает в роли основного элемента конструкции.

Вот несколько интересных вариантов прессов для гаражей от «самоделкиных»:

Ошибки и недочеты с которыми можно столкнуться

• В процессе сборки машины можно столкнуться с рядом проблем, поэтому рекомендую прежде чем приступать к заказу и понимать что нужно искать, определиться с габаритами станка, габаритами изделий которые вы будете обрабатывать. Итак ошибка номер один — не создается чертеж станка с мельчайшими деталями, от каждого винтика, до каждого провода.
• Следующей ошибкой является неправильная подборка шпинделя и частотника, поэтому будьте внимательны.

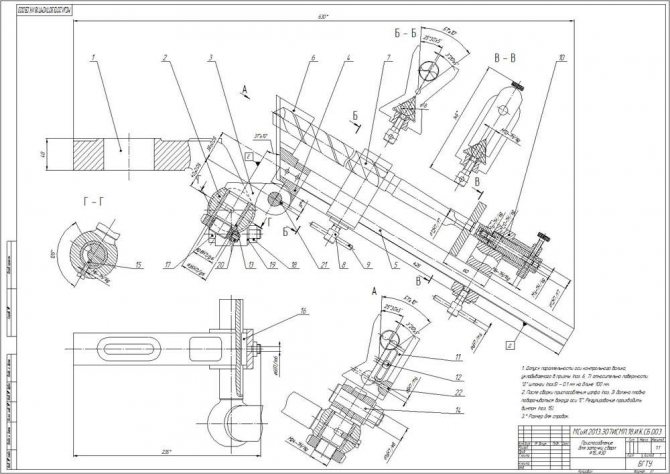

• Ну и конечно ошибки возникающие по причине недостатка опыта, тут можно посоветовать тщательней продумывать чертеж и руководствоваться пословицей «Дорогу осилит идущий».

Любой выбранный вариант для создания самодельного деревообрабатывающего станка будет дешевле, чем покупка готового оборудования на специализированном рынке. Причем собрать подходящую модель можно из подручных приспособлений, усовершенствовав их.
