Устройство Бензопилы Штиль 180 Схема

Описание и назначение пилы

Творение германских инженеров — бензопила штиль 180, разрабатывалась специально для выполнения легких задач на садовых участках, увы практика показывает её эксплуатации, хорошо подходит и так же для решения более сложных задач. К примеру, пила просто совладевает с распилом десята кубов леса на чурки, при всем этом издержит намного меньше горючего, чем это нужно более массивным моделям бензопил Штиль.
На бензопилы штиль 180 устанавливается шины разных размеров. В комплектации стандарт оснащается шиной длиной 14 дюймов, однако если есть желание устанавливается и 16. Это наращивает скорость проведения работ, увы может отразиться на том, как длительно инструмент не востребует ремонта мотора, ввиду завышенной нагрузки туда.

Движок мотопилы двухтактный, одноцилиндровый и употребляет для выполнения работ смесь бензина с маслом. Пропорция консистенции 1:50, т. е. для изготовления 5 л. готовой консистенции будет нужно всего 100 мл масла.

Корпус бензопилы Штиль 180 сделан из ударопрочного пластика и даже не имеет железных деталей, что позволило производителю значительно понизить вес, сравнительно с подобными пилами других брендов.

Советы по устранению неисправностей

Переливание топлива и залив свечи бензопилы может быть однократным и случайным. Например, «пересос» колпачком насоса (праймером): двигатель сразу не запустился, оператор снова и снова жмет пальцем на колпачок, пробует заводить, снова подкачивает.

В этом случае причина совсем не в карбюраторе. Нужно вывернуть свечу и продуть камеру сгорания, несколько раз потянув шнур стартера, как при запуске. Свечу протирают, сушат на пламени газовой горелки или конфорки, или используют другую. Проверяют искру, свечу ставят на место. Пробуют заводить сначала без подсоса.

Если не заводится после 3-4 рывков, нажимают колпачок насоса 2-3 раза. Снова пробуют. То есть, после перелива сначала лучше не докачать топлива, а подкачивать его по нарастающей. Пока двигатель не заведется.

Свечи иногда требуют своего обслуживания и ухода.

• Внутри, вокруг изолятора, категорически не должно быть нагара или грязи.
• Контакт электрода и пластинки от корпуса свечи чистят наждачкой «нулевкой». Аккуратно, не закругляя конца электрода.
• Нужно знать указанный в инструкции к каждой модели бензопилы рекомендуемый зазор свечи (от 0,5 до 0,65 мм или более).
• Для точной регулировки свечного зазора используют специальные щупы — веерный набор пластин разной калиброванной толщины, которые складываются в ручку, как складной нож. Продаются в магазинах автоинструмента и запчастей.
• При работе зимой и хранить бензопилу лучше при низкой температуре. При выносе из тепла на мороз от резкого перепада температур может образоваться конденсат везде, в том числе и в системе зажигания, а это вредно.

Об одной из причин отсутствия искры в бензопиле рассказывают в следующем видео, где также говорят, как исправить поломку:

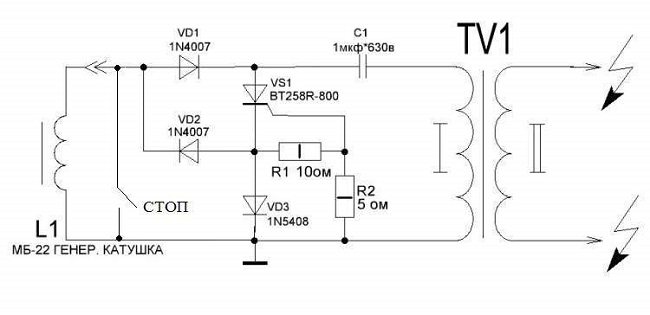

Современные системы зажигания бензопил достаточно компактны и надежны. Нужно лишь беречь их от прямого попадания влаги, ударов, воздействия экстремальных температур. И тогда не будет никаких проблем с отсутствием искры во время запуска. Также не будут лишними заведомо исправные 1-2 запасные свечи.

Система зажигания бензопилы представляет собой ряд деталей, которые образуют искру при запуске двигателя инструмента. В большинстве случае система зажигания – это достаточно надежный узел, однако иногда, по разным причинам, некоторые его детали выходят из строя. Давайте изучим особенности ремонта и регулировки основных элементов системы зажигания бензопилы.

Предварительный шаг

Ремонт хоть какой техники должен начинаться с шага предварительных работ, и пила штиль 180, не являются исключением. На предварительном шаге, загодя до того как проводится разборка бензопилы штиль 180, нужно снять с бензопилы боковую крышку, цепь и шину. Дальше, с помощью компрессора и кисточки, необходимо очистить бензопилу от грязищи, опилок, масляных потеков и остального.

Повышенное внимание при чистке пилы следует уделить месту где размещена ведущая звездочка бензопилы, т. к. это самый грязный участок.

В местах огромного скопления масла, есть вариант помыть незапятнанным бензином.

Технические характеристики

Бензопила Штиль 180 имеет последующие технические свойства:

• рабочий объем мотора 31,8 см 3 ;
• мощность мотора 2.7 л. с;
• вес пилы без бензина, масла и пильной шины составляет всего 3,9 кг;
• цепь Picco Micro 3 (PM3), с шагом 3/8 » P;
• объем бака под масло 145 мл. Топливного бака 250 мл;
• параметр звукового давления равен 97 дБ(A).

Эти характеристики являются официальными, т.к. указаны на страницах сайта производителя и находятся в открытом доступе.

Востребованность бензопил Stihl mc 180 среди любителей обусловлена удобством работы и надежностью. Базовая модель весит всего 3, 9 кг. Сабля, длина полотна 35 см позволяет распиливать брёвна или ронять деревья сечением до 30 см. Мощность двухтактного двигателя 2 л. с., что позволяет выполнять все бытовые работы, связанные с поперечным распиливанием досок и даже дров из любой породы деревьев. Емкость топливного бака всего 0,25 л, но это позволяет работать без остановки в течение 45-55 минут.

Применять для заправки следует смесь, состоящую из рекомендованного или трансмиссионного масла с не этилированным бензином АИ-92 и АИ- 95. Соотношение – 25 мл присадки на литр бензина.

Цепь для бензопилы Штиль 180 представляет бесконечную замкнутую ленту из 50 звеньев. Остальные параметры:

• шаг цепи – 3/8 дюйма;
• ширина паза- 1,3 см;
• материал изготовления высокоуглеродистая сталь, хромированная сталь, победитовые напайки.

Рабочий механизм, пильная гарнитура, включает шину, звездочку и систему автоматической смазки.

Система натяжения цепи расположена сбоку, что удобно. Предусмотрено тормозное устройство для цепи.

В зависимости от длины шины и модернизации бензопилы Штиль МС 180 имеется несколько модификаций. Пилы с длиной сабли 35 см относятся к моделям, в маркировке которых присутствует 14, их длина в дюймах – 14. Такая же комплектация по двигателю и его параметрам, но с длиной шины 40 см, называют МС 180 16.

Описание устройства и технические параметры

Штиль 180 имеет стандартную конфигурацию. Впрочем, как и все современные бензопилы. Ее составляющие:

• Передняя и задняя рукоять с антивибрационной системой.
• Пильная шина с цепью.
• Двухтактный одноцилиндровый двигатель.
• Системы топлива и зажигания.
• Корпус из качественного пластика.

Бензопила штиль 180, технические характеристики:

• Бензиновый двигатель, который работает на смеси топлива и масла в соотношении 1:50.Имеет мощность в 2 л. с.
• Вес пилы составляет примерно 4 кг.
• Пила оснащена системой облегченного запуска.
• Емкость топливного и масляного бака 250 и 140 мл соответственно.
• Пильная шина имеет длину на 14 дюймов (35 см).
• Автоматическая смазка цепи.

Снятие ручки

Конкретная разборка штиль 180, начинается со снятия ручки, которая крепится к корпусу бензопилы с использованием 3-х резиновых амортизаторов. Для снятия, нужно удалить пластмассовые заглушки из внутренней полости амортизаторов, потом используя сильной отвертки, выжать поначалу верхний амортизатор, позже тот который поближе к задней ручке.

В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, если вы поставили цель отсоединить тягу от курка газа, нужно раскрутить два винта и разобрать ручку.

Когда ручка остается на одном амортизаторе, нужно выкрутить корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.

Сейчас читают: Почему не поступает бензин в цилиндр триммера. Ремонт бензокосы своими руками: разбор неисправностей и методов их устранения

Устройство

Бензопила stihl ms 180, имеет достаточно ординарную конструкцию, созданную для обслуживания юзерами без определенного опыта. Карбюратор пилы сконструирован таким макаром, чтоб отсутствовала возможность его регулировки на большинство оборотов двигателя. Единственный имеющийся регулировочный винт, отвечает за стабильную работу на холостом ходу.

Бензопила stihl ms 180 состоит из следующих конструктивных элементов:

• двигатель;
• стартер;
• маховик, он же вентилятор охлаждения;
• модуль зажигания;
• сцепление;
• механизм тормоза пильной цепи;
• карбюратор;
• воздушный фильтр со сменным фильтрующим элементом;
• баки масляный и топливный;
• глушитель;
• боковая крышка с механизмом регулировки натяжения цепи;
• рукоятка управления и ручка пилы.

Читайте:

Рассмотрим устройство бензопилы, и как происходит работа основных элементов подробнее.

Для запуска двигателя, необходимо потянуть за шнур стартера.

Стартер передает усилие через маховик на коленчатый вал и приводит в движение поршень. В этот момент, под действием воздушного импульса из картера двигателя, предающегося по специальным каналам к карбюратору, топливный насос начинает подачу бензина с маслом в карбюратор, где образуется топливно-воздушная смесь и поставляется под поршень.

В то же время в момент нахождения поршня в ВМТ (верхней мертвой точке), от катушки зажигания подается электрический разряд на свечу зажигания, которая воспламеняет топливную смесь под поршнем в цилиндре и заставляет поршень двигаться вниз, совершая тем самым рабочий ход.

После того как прошел успешный запуск, пила циклично повторяет все рабочие процессы и стабильно работает.

Принцип работы

Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:

• стартер;
• маховик, он же узел охлаждения;
• блок зажигания;
• механизм сцепления и тормоза;
• карбюратор с компенсатором STIHL;
• воздушный фильтр;
• топливный и масляный бак;
• глушитель;
• антивибрационная система.

Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.

В цилиндре мотора смесь поджигается, а с помощью стартера запускается двигатель. Под действием поршня вал, входящий в состав кривошипно-шатунного механизма, начинает своё движение. На валу расположена звёздочка, на которую надеваются звенья цепи.

В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.
Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.

Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.

Не покупать,пока не посмотришь видео!Обзор Stihl MS-180 бензопила штиль.

Распаковываем,собираем,проверяем,запускаем бензопилу Stihl MS—180.Обсуждаем рекомендации по использованию.

Во избежание возгорания, запуск необходимо проводить на безопасном расстоянии от места заправки бензопилы.

Рассмотрим, как усилие от двигателя передается на ведущую звездочку и заставляет её крутить цепь пилы. Для этого, бензопила stihl ms 180, имеет центробежное сцепление, которое устанавливается вовнутрь ведущей звездочки и жестко закреплено на коленчатом валу двигателя.

При увеличении оборотов двигателя, сцепление разжимается и, упираясь в корпус звездочки, передает на неё усилие от коленчатого вала двигателя, заставляя её вращать цепной механизм.

Следующий элемент бензопилы Штиль 180, это тормоз пильной цепи. Устройство тормоза достаточно простое и состоит из рычага управления и металлической пластины, обхватывающей ведущую звездочку и установленной в корпусе пилы. В рабочем положении, пластина тормоза цепи надежно удерживает барабан звездочку.

В момент, когда тормоз пильной цепи установлен в рабочее положение, запрещено увеличивать количество оборотов двигателя, т. к. это приведет к нарушениям в механизме сцепления.

Особенности бензопилы Штиль МС 230

230 Штиль, как и многие остальные пилы компании, производятся по последнему слову техники. Давайте посмотрим основные технологии, применяемые при производстве данной бензопилы:

1. Предварительный подогрев карбюратора – при работе в зимнее время года, бензопила переводится в летний режим, карбюратор обдувается подогретым всасываемым воздухом, таким образом предотвращается его обледенение.
2. Инновационная крышка бензобака не требует специального ключа для открытия. Технология разработана и запатентована компанией Stihl. Процесс открытия, закрытия проходит без затруднений, а герметичность в свою очередь остается на высоте.
3. Антивибрационная система – компания Штиль, как и Хускварна используют специальную систему для снижения вибраций, передаваемых от инструмента на человека во время работы. Без подобной системы, при продолжительных работах, организм человека испытывает большие нагрузки, что со временем может привести к нарушению кровообращения в руках.
4. Мгновенная остановка цепи тормозом QuickStop. Всем известная рукоятка ручного тормоза приводит в действие механизм QuickStop, который позволяет молниеносно остановить работу бензопилы Штиль МС 230.
5. Система эффективной смазки цепи Ematic. В состав системы входит масляный насос с регулируемой подачей масла, цепи Oilmatic и направляющей шины Ematic. Особенность системы заключается в том, что подаваемое масло попадает только на те места, где оно требуется, что позволило уменьшить расход масла в половину.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с огромным усилием, для его снятия будет нужно головка с железным воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, необходимо открутить свечу и через свечное отверстие установить стопор поршня, если его нет, используются старенькый шнурок от стартера, с навязанными ему узлами и погруженного в цилиндр через свечное отверстие.

Категорически запрещено задерживать маховик от проворачивания с использованием установки меж его ребрами и корпусом силовой отвертки и иных инструментов, при таком методе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.

Как выставить зажигание на бензопиле?

Довольно часто владельцы бензопил сталкиваются с проблемой, при которой двигатель инструмента не запускается. Одной из основных причин этой поломки служит неисправность системы зажигания, а именно – сбой заводских настроек узла.

В первую очередь владельцу пилы потребуется отвернуть защитный резиновый колпачок и проверить свечу под ним. Вполне возможно, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях проблема кроется не в системе зажигания, а в топливной системе, а именно – в разгерметизации каналов.

Читать также: Самодельное реле давления для компрессора

Однако, если свеча полностью сухая, значит, может потребоваться установка зажигания на бензопиле. Для этого нужно открутить свечу и демонтировать защитную крышку. После этого необходимо измерить зазор между маховиком и катушкой зажигания. В инструкции к каждой из моделей бензопил указан оптимальный зазор между этими элементами. В большинстве случаев он составляет от 0,2 до 0,4 мм. Так как маховик инструмента имеет круглую форму, то применить автомобильный щуп для регулировки зазора не удастся. Лучше всего использовать для этой цели специальный шаблон в виде прокладки. Однако найти его не так просто. Поэтому многие специалисты советуют использовать в качестве шаблона вырезанную полоску от пластиковой бутылки.

Регулировка зажигания бензопилы выполняется достаточно просто;

1. Для начала ослабьте болты, фиксирующие элементы системы зажигания;
2. Установите пластину от пластиковой бутылки между катушкой и маховиком;
3. Затяните болты до конца.

Разборка бензопилы штиль 180 часть 1

Тут видео мы покажем для вас как, выполнить смену поршневой группы на бензопиле Stihl MS180,сальники коленвала.

Если поршень в цилиндре заблокирован, конечно откручивать гайку маховика. Резьба в гайке рядовая, потому крутить необходимо в левую сторону. Ослабив гайку, снимать её до конца вы не будете, довольно вывернуть до момента, когда её верхняя кромка сравняется с кончиком вала, после этого выколотка из мягенького металла устанавливается на гайку и делается резкий удар по ней. Таким макаром, маховик от резкого удара соскакивает с вала и его можно просто снять без помощи дополнительных инструментов.

Сейчас читают: Бензопила Калибр БП 2600 18 У. Технические характеристики, подготовка бензопилы к работе

SHTIL MS 180: сборка

Группа : Сборка и обзор деталей бензопилы Stihl MS 180.

Собирать пилу stihl ms 180 назад, довольно легко, главное придерживаться последующего метода:

1. Установить поршень на шатун, стрелка на поршне должна глядеть по ходу бензопилы Штиль 180, а по левую руку от поршня размещаться сторона коленчатого вала, которая создана для установки маховика;
2. Аккуратненько воткнуть поршень назад в цилиндр, место под крепление катушки надо сделать на стороне где маховик устанавливается на коленчатый вал;
3. Установить подшипники, сальники, стопорное кольцо на валу и опустить нашему клиенту остается в сборе в место посадки в цилиндре;
4. Дальше обезжирить место установки картера и сам картер, затем промазать герметиком и установив в район закрутить 4 винта крепления;

Чтоб собрать пилу Штиль 180 как вам надоест момента как собран движок, необходимо соблюдать оборотную последовательность разборки. Принципиально отнестись к процессу пристально не запамятовать установить тяги на карбюратор, и подключить провод зажигания.

Ниже посмотрите разборку штиль 180 на видео, оно изготовлено для малоопытных юзеров, в персональном компьютере тщательно показан процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится довольно легко, главное до начала работы хорошо очистить пилу и даже не спешить. Для возможности маленькие детали не потерялись, необходимо использовать контейнеры, на которых, в ходе стоит раскладывать запчасти.

Особенности

Рабочим механизмом пилы является цепь. Изготовление пильных цепей ведут по особой технологии:

1. Режущий элемент изготовлен из высокоуглеродистой стали, а применение хромирования или нанесения на резец победитового слоя. Чем сложнее технология изготовления, тем выше стоимость цепи.
2. Отверстия шарниров шлифуют, чтобы уменьшить трение и продлить срок службы.
3. Заклёпки используют только закалённые по особой технологии.
4. На зубья нанесены метки, по которым можно определить износ и выполнить равномерную заточку.
5. После соединения звеньев в цепь, изделие подвергают растяжке, чтобы обеспечить стабильность размера при работе.

Продуманная система автоматической смазки цепи увеличивает длительность службы. Новые пилы должны подбираться по характеристике, указанной в инструкции по эксплуатации бензопилы Штиль 180.

Необходимо знать, цепи с победитовой наплавкой стоят в 3-5 раз дороже обычных, но заточить их своими руками при ремонте бензопилы Штиль 180 невозможно. Пользуются таким инструментом чаще сотрудники МЧС.

Часто спрашивают, можно ли выполнять пилой Штиль 180 продольные резы. Мощность пилы позволяет работать по распилу древесины только поперёк волокон.

В массе своей отзывы на пилы Штиль хорошие. Есть нарекания на недостаточную мощность инструмента. Необходимо выбирать помощницу под задачи. Лёгкая и доступная по цене бензопила Штиль 180 предназначена для периодического использования. Для работы по валке и разделке древесины существуют специальные изделия. Дома такой вариант применять не оправданно. Инструмент намного тяжелее и пропиливать мелкие дощечки им не с руки.

Цена бензопилы Stihl MS 180 существенно отличается. Самая недорогая базовая модель обычной комплектации. Стоимость аппарата зависит от страны изготовителя. Немецкий или американский продукт дороже китайского по известным причинам.

Современная бензопила stihl ms 180 имеет несколько конструктивных особенностей, о которых нужно обязательно упомянуть.

Алгоритм поиска неисправности

Во всех других случаях поиск неполадок зажигания начинают с конца и по порядку. После каждого шага проверяют искру.

1. Меняют старую свечу на гарантированно рабочую.
2. Если на модели съемный свечной колпак, его снимают, оголенный свечной провод замыкают на массу с зазором, примерно как у свечи. Дергают стартер. Если искра есть, проблемы в колпаке. Её устраняют.
3. Меняют свечной провод там, где предусмотрено возможность демонтировать его от источника.
4. Визуально осматривают провода от выключателя. При вибрации, в случае контакта с металлом, они могут повредиться. Если места трения есть, провод меняют, даже если нет внешних повреждений изоляции. Для проверки провода можно использовать тестер или мультиметр.

Читать также: Схема регулятора для шуруповерта
На этом мелкие и легко устранимые неполадки заканчиваются. Если проблема не решена, значит, причина более серьёзная. Современные катушки и системы зажигания на большинстве бензопил очень надежны. Они рассчитаны на срок службы даже больший, чем вся бензопила в целом. В них нет механических движущихся деталей, как в старых кулачковых системах. Они достаточно изолированы от засорения и влаги.

Если по случайному заводскому браку случится межвитковое замыкание в катушке или выйдет из строя электроника, ремонту эти детали не подлежат. Потребуется замена на новые.

Есть не редкая поломка механического свойства. Из-за износа или разрушения подшипника коленвала на нём появляется люфт. И тогда магнитный ротор начинает задевать за корпус системы зажигания, внутри которой он вращается. Это серьезная поломка. Потребуется «располовинить» (разобрать) весь двигатель, заменить подшипник, и собрать все на место.

Демонтаж сцепления и привода маслонасоса

До того как разобрать сцепление, нужно демонтировать ведомую звездочку. Для этой цели аккуратненько вынимаем стопорную шайбу из пазов на валу и снимаем звездочку и игловатый подшипник.

Высочайшей головкой на 19, нужно открутить сцепление. Резьба у него левая, потому откручивается оно в сторону шины, а не задней части пилы Штиль 180.

Раскрутив и убрав сцепление, необходимо сходу снять отражающую пластинку и привод масло насоса, это сделать просто, т. к. они без любого крепления насажены на вал.

Сейчас читают: Бензопила Carver PROMO PSG-45-15: характеристики, отзывы, цена, аналоги

Карбюратор, глушитель и катушка зажигания

Для снятия карбюратора, нужно иметь головку на 8 и удлинитель, с использованием которого комфортно раскручивать гайки крепления карбюратора и воздушного фильтра. Пока демонтировать карбюратор, нужно отсоединить провод зажигания и тягу воздушной заслонки от рычага управления движком и снять рычаг, только после чего снимается воздушный фильтр и карбюратор.

Глушитель Штиль 180 крепится 2-мя гайками, раскрутив которые необходимо потянуть его на себя лично, он просто снимется.

Катушка крепится на два винта, для снятия нужно просто их раскрутить.

Снятие и разборка мотора

Движок задерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия нужно их раскрутить, далее аккуратненько вытащить движок из места посадки и резинового патрубка карбюратора.

Для разборки мотора раскручиваются 4 винта картера, и он снимается, дальше есть вариант вытащить коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не просит дополнительных инструментов, если, подшипники были напрессованы на вал с усилием, то для демонтажа пригодится особый съемник.

Для снятия поршня с шатуна, будет нужно вытащить стопорное колечко из посадочного гнезда, с помощью тоненькой отвертки, дальше с обратной стороны выдавливается поршневой палец, после этого поршень убирается в сторону.

Модификации бензопилы Штиль 180

Наряду с основной модификацией пилы, компания Stihl выпускает улучшенный вариант бензопилы Stihl MS 180. Для обозначения тюнинговой модели применяется префикс C-BE.

Бензопила Stihl MS 180 C-BE имеет следующие улучшения:

1. STIHL ElastoStart – механизм плавного запуска. Реализован при помощи установки в стартер бензопилы специальной пружины, которая компенсирует сопротивления двигателя при пуске, делая запуск плавным и легким.
2. Система быстрого натяжения цепи, предназначена для регулировки натяжения цепи без применения для этого каких-либо дополнительных инструментов, что очень удобно, т. к нет необходимости постоянно носить с собой универсальный ключ.
3. Боковое устройство натяжения цепи, некоторые модели, не оснащенные механизмом быстрого натяжения цепи, имеют небольшое улучшение стандартного механизма натяжения. Проще говоря в таких инструментах, натяжной винт механизма расположен на боковой крышке, что делает натяжение цепи гораздо удобнее, чем в стандартном исполнении.

Конструктивные составляющие

Все бензиновые двухтактные двигатели имеют схожий принцип работы, а потому и система зажигания в них имеет типовую структуру и устройство.

Устройство зажигания бензопилы:

• Магнето: устройство, преобразующее механическую энергию в электрическую, обеспечивает импульс тока к свече зажигания бензопилы;
• Свеча зажигания: предназначена для воспламенения топливно-воздушной смеси, через разряд, возникающий между электродами;

• Электрокабель;
• Кнопка отключения двигателя.

Свечи бывают искровые, дуговые, накаливания и каталитические. В устройствах бензопилы применяют искровые свечи для 2-тактных двигателей. Принципиальная схема зажигания бензопилы показана на изображении.

Комплектация

В стандартной комплектации с пилой, в обязательном порядке присутствует шина на 35 сантиметров (14 дюймов) и цепь, подходящая для этой длины шины (50 звеньев). Производитель заботится о безопасности покупателей и уже в стандартной комплектации предлагает покупателям защитный чехол на шину инструмента.

Также в комплекте имеется универсальный ключ-отвертка, для вывинчивания свечи зажигания, откручивания боковой крышки и натяжения цепи, и регулировочная отвертка, для настройки холостого хода.

В обязательном порядке к любой пиле поставляется инструкция по эксплуатации, в которой подробно описано как пользоваться бензопилой Штиль 180, а также как проводить диагностику и ТО.

Как проверить катушку зажигания бензопилы мультиметром?

Точно определить поломку системы зажигания бензопилы поможет специальный прибор – мультиметр. Он даст возможность определить, есть ли пробои катушки и других элементов узла. Порядок действий выглядит следующим образом:

1. Для начала потребуется выставить мультиметр так, чтобы стрелка прибора располагалась на отметке в 200 Ом;
2. После этого нужно открыть инструкцию по эксплуатации бензопилы и изучить указанное там оптимальное сопротивление для первичной обмотки катушки зажигания. Как правило, этот показатель колеблется в пределах от 3 до 5 Ом;
3. Далее нужно подключить к прибору первичную катушку зажигания. Если показатели этой части катушки находятся в норме, начинаем проверять ее вторичную обмотку;
4. Снова изучаем инструкцию по эксплуатации, и смотрим указанные для вторичной обмотки оптимальные показатели сопротивления. Стоит отметить, что эта часть элемента обладает большими показателями, поэтому мультиметр следует настроить так, чтобы его стрелка располагалась рядом с показателем 20K;
5. Далее подключаем прибор к отверстию катушки, в которое вставляются провода. Если мультиметр показывает нормальные показатели, значит, катушка полностью исправна. Однако если сопротивление на дисплее прибора далеко от указанных производителем параметров, то катушку придется менять.

Сравнение пилы с конкурентами: преимущества и недостатки

Основными конкурентами Штиль 180, являются пилы шведского концерна Хускварна. Качество изделий Штиль и Хускварна считается одинаковым, а вот в зависимости от личных предпочтений, многие пользователи склонны хвалить ту модель, которую используют.

Исходя из конструктивных особенностей, можно выделить один сугубо технический момент, который немного возвышает Штиль 180 над конкурентами. В штиль мс 180 на поршне двигателя установлено два компрессионных кольца, это дает:

• стабильное расположение поршня в цилиндре;
• увеличенную компрессию;
• усиленное охлаждение (как известно, кольца передают тепловую энергию от поршня к цилиндру и соответственно, чем площадь соприкосновения больше, тем больше энергии уйдет на цилиндр и поршень лучше охладиться).

Все эти моменты делают бензопилу Штиль 180 немного надежнее конкурентов, но это личное мнение автора статьи, основанное на опыте ремонта и эксплуатации бензопил Штиль и Хускварна, и не несет официального характера.

Видеообзор инструмента, с комментариями автора, в котором происходит сборка новой бензопилы и подготовка к эксплуатации, можно посмотреть ниже.

Инструкция по эксплуатации и обслуживанию

Правила эксплуатации модели Stihl 180-ms:

• перед использованием инструменту нужна обкатка, правильно проведенная обкатка продлевает срок полезной службы бензопилы и составляет в среднем 5-7 часов;
• при возникновении неисправностей обратитесь в сервисный центр;
• разбирать исправную бензопилу не рекомендуется;
• во время использования бензопилы надевайте защитную экипировку (шлем или очки, звукоподавляющие наушники, закрытую одежду, плотные тканевые перчатки);
• помните, что бензопила — не болгарка, она предназначена только для распила древесины и не может применяться для пиления других материалов;
• в целях безопасности оператора не рекомендуется превышать время эксплуатации бензопилы;
• собирать бензопилу необходимо по инструкции, используя разводной ключ, входящий в комплект поставки;
• используйте свежую топливную смесь, не оставляйте пилу на хранение со старой смесью в бензобаке.

Техническое обслуживание модели Штиль мс 180:

• разборка владельцем бензопилы без необходимости запрещается, в особенности, если инструмент находится на гарантии;
• регулировка карбюратора самостоятельно не выполняется до тех пор, пока не истек срок гарантии. Регулировать карбюратор допустимо по окончании срока гарантии. Порядок регулировки указан в инструкции по эксплуатации;
• замена свечи и обслуживание свечи производится по необходимости, примерно раз в месяц свеча зажигания очищается от нагара, раз в три месяца выполняется замена свечи;
• раз в месяц выполняйте очистку топливного фильтра, воздушный фильтр осматривайте и очищайте примерно раз в неделю при активной работе с бензопилой;
• постоянно проверяйте натяжение цепи и используйте насадку для натяжения цепи, расположенную на боковой части корпуса.

Реально ли сделать пилораму на бензопиле Штиль 180-ms и что для этого потребуется?

Пилорама — это станок для распила древесины, производящий продольное распиливание материалов (досок, бруса, деревянных плит и т.д). Некоторые владельцы своими руками изготавливают пилорамы, используя бензопилы. На видео ниже представлена работа пилорамы из бензопилы Stihl 180-ms:

Для создания пилорамы владелец использовал два металлических уголка, две металлические трубы и металлическую пластину. Для крепления тела пилы к раме потребовались также стальные гайки и болты. Закрепленная таким образом пила ездит по двум параллельным направляющим для непосредственного распиливания доски или бруса.

Сколько материала пойдет у вас на изготовление пилорамы, сказать точно сложно. Количество материалов зависит от площади конструкции, а также от умения использовать имеющиеся ресурсы.

Еще одно видео о пилораме из бензопилы:

Отметим, что пилорама — это профессиональное приспособление для тех, кто намерен развивать свой бизнес, например, по лесозаготовкам, строительству мебели или деревянных конструкций и т.д. На маленьком дачном участке подобное сооружение вряд ли пригодится, если объемы древесины, которые вам требуются, очень малы.

Пила не хочет заводиться.

• Причина: бензопила может глохнуть из-за того, что в баке нет топлива, низкое качество топливной смеси, засор топливного фильтра, неисправность в системе зажигания.
• Устранение: очистите топливный/воздушный фильтр, проверьте качество смеси, залейте свежее топливо, убедитесь, что поступает смазка и инструмент может работать.

Снизилось качество распила.

Причина: почему снижается качество распила? Прежде всего, из-за затупления цепи. Если этой произошло, ее необходимо заточить самостоятельно либо заменить более новой.
