Бензопила Тайга 245 Регулировка Карбюратора

Устройство бензопилы Тайга 214

Особенности конструкции позволяют проводить распил любой древесины, в том числе влажной и свежесрубленной.

Модель пилы снабжается одноцилиндровым двигателем с безредукторным типом привода. Он снабжается глушителем и вспомогательными системами питания, охлаждения и смазки пильного аппарата. Для комфортного использования в нём предусмотрен уравновешивающий механизм.

Система охлаждения реализована использованием вентилятора и имеет воздушный тип. Смазка пильной цепи происходит автоматически под давлением без участия оператора.

Пила Тайга 214 без шины

Технические характеристики бензопилы Тайга 214

Вес устройства без учёта ГСМ составляет 8,8 кг. При этом ёмкость топливного бака рассчитана на 0,8 л, а объём резервуара для смазки – 0,3 л. Габаритные размеры бензопилы – 857х280 х272 мм. Пильный аппарат состоит из шины размером 38 см с ведомой звёздочкой, а дополняет его цепь с шагом 9,3 мм.

Производительность порядка 65 см3/с при условии распила заготовок диаметром до 30 см. При этом расход топлива составляет 440 г/л.с.ч. Это обеспечивается благодаря применению 3,5-сильного двигателя. В качестве топлива применяется бензиново-масляная смесь в пропорции 20:1. Для этих целей применяется бензин марок А-72 или 76 и масло М-8А или АС-9,5.

Шумовое загрязнение находится в рамках норм и ограничивается 106 дБ.

Отзывы о бензопиле Тайга 214

Давид Пила старая досталась от родителей. Они её покупали очень давно. Завести её трудно, практически невозможно. Поэтому если завелась, лучше не выключать пока бензин не закончился.

Владимир У меня от пилы остались буквально запчасти. Я в попытках починить её разобрал до основания. В результате валяется третий год в гараже.

Тигран По сравнению с современными пилами эта модель неоправданно тяжелая. Пользоваться ею можно только при отсутствии качественных альтернатив.

Одной из первых Российских моделей бензопил, имеющих современный внешний вид и возможность использовать инструмент в независимости от расположения в пространстве, стала пила Тайга 214.

В этой статье рассмотрим её назначение, технические характеристики, возможности регулировки и способы устранения основных неисправностей.

Характеристики бензопилы марки 245 от

После того как вы ознакомитесь с особенностями некоторых моделей, вас тоже может заинтересовать продукция . Бензопила вышеупомянутой марки имеют более высокую мощность, которая составляет 5 л. с., или 4 кВт, тогда как вес равен всего лишь 5,5 кг. Столь выгодное сочетание веса и мощности позволяет оператору довольно просто выполнять сложные работы при распиливании дров и валке леса.

В топливный бак вы сможете залить 0,55 л бензина. Завести устройство можно вручную, оно имеет 45-см шину, а шаг цепи составляет 0,325 дюйма. Производитель позаботился о своих покупателях и снабдил устройство антивибрационной системой, которая упрощает работу. Помимо прочего, агрегат имеет защиту от отдачи, что минимизирует возможность получения травмы.

Разные модификации отечественной бензопилы Тайга вышли из разряда дефицита после появления на рынке импортных аналогов. В свое время достаточно мощный и неприхотливый в работе инструмент с успехом конкурировал с легендарной бензопилой Дружба.

По мнению специалистов, в первые варианты базовой модели был заложен большой эксплуатационный потенциал. К сожалению, создатели бензопилы Тайга не смогли раскрыть всех возможностей своей разработки, поэтому дефицит производительной и комфортной в работе бензопильной техники до настоящего времени покрывается за счет дорогостоящего импорта.

Цепная пила Тайга разработана конструкторским коллективом ковровского завода имени Дегтярева, больше известного по названию торговой марки ЗИД.

На основе базовой модели было создано несколько версий, отличающихся техническими и эксплуатационными характеристиками, в частности:

• мощностью силовых приводов;
• производительностью и экономичностью.

Размещенный в интернете официальный сайт предприятия предоставляет подробную информацию об основных направлениях своей деятельности, объемах товарного ассортимента, характеристиках новых видов бытовой техники и промышленного оборудования.

Производитель сделал все возможное для вывода своей продукции на повышенный качественный уровень, но из-за отсутствия соответствующих материалов и технологий многие перспективные проекты остались не реализованными.

Одной из первых Российских моделей бензопил, имеющих современный внешний вид и возможность использовать инструмент в независимости от расположения в пространстве, стала пила Тайга 214.

На рынке бензопил очень много производителей из разных уголков мира. Можно найти отличные модели европейского качества, но также есть инструменты и отечественного производства, которые по своим показателям не уступают иностранным.

Бензопилы Тайга производятся в России с 1955 года на заводе им. Ф. Э. Дзержинского. Это самый крупный производитель в стране, который помимо пил также выпускает разного рода приспособления к ним, медицинскую технику, насосы, сепараторы, и многое другое.

Техника славится не только своим долгим сроком службы, но и возможностью самостоятельного ремонта и настройки. Если вы вдруг столкнулись с проблемой, когда бензопила Тайга вдруг перестала заводиться, вам нужно проверить основные элементы, как свеча зажигания, фильтры, карбюратор, выхлопную трубу на наличие поломки, засоренности.

Если у вас какая-то деталь выйдет из строя, вы с легкостью сможете купить новую запчасть в специализированном магазине.

Если вы ищите бензопилу, которая бы служила вам годами, то это должна быть исключительно Тайга. Она является весьма востребованной на отечественном рынке и за долгие годы своего производства не теряет своей популярности. Она покоряет покупателей своей простотой в эксплуатации, высокой ремонтопригодностью, отменным качеством и надежностью.

Сейчас читают: Бензопила хускварна 5200 регулировка карбюратора

И это далеко не все особенности этого инструмента.

Модельный ряд такого оборудования позволяет каждому подобрать пилу по своему назначению. Или это будет инструмент для домашнего использования (уход за садом, газоном, мелкие строительные работы) или же полупрофессиональный агрегат для валки деревьев и раскряжевки древесины.

Чтобы упростить вам задачу по выбору бензопилы Тайга мы проведем краткий обзор наиболее популярных моделей.

Отечественные производители бензопил умеют радовать качественными инструментами. Ярким примером надежного бытового помощника является бензопила Тайга 214. Современный внешний вид и мощность, простота в обслуживании – вот лишь несколько преимуществ этой модели. Прежде чем приобрести бензопилу тайга 214, важно подробнее рассмотреть ее характеристики, технические особенности, варианты настройки, другие данные в описании.

Если вы ищите бензопилу, которая бы служила вам годами, то это должна быть исключительно Тайга. Она является весьма востребованной на отечественном рынке и за долгие годы своего производства не теряет своей популярности. Она покоряет покупателей своей простотой в эксплуатации, высокой ремонтопригодностью, отменным качеством и надежностью. И это далеко не все особенности этого инструмента.

Модельный ряд такого оборудования позволяет каждому подобрать пилу по своему назначению. Или это будет инструмент для домашнего использования (уход за садом, газоном, мелкие строительные работы) или же полупрофессиональный агрегат для валки деревьев и раскряжевки древесины. Чтобы упростить вам задачу по выбору бензопилы Тайга мы проведем краткий обзор наиболее популярных моделей.

Техника славится не только своим долгим сроком службы, но и возможностью самостоятельного ремонта и настройки. Если вы вдруг столкнулись с проблемой, когда бензопила Тайга вдруг перестала заводиться, вам нужно проверить основные элементы, как свеча зажигания, фильтры, карбюратор, выхлопную трубу на наличие поломки, засоренности.

Возможно, вам потребуется регулировка карбюратора, которую сделать своими руками очень просто. Важно лишь внимательно изучить инструкцию по использованию, где будут ответы на все интересующие вас вопросы, а также виды поломок и способы их устранения. Если у вас какая-то деталь выйдет из строя, вы с легкостью сможете купить новую запчасть в специализированном магазине.

В пиле «Тайга-214» масляный бак и насос расположены на корпусе двига-теля. Привод насоса осуществляется от ведущей звездочки через червячную пару

В нашец статье мы расскажем про устройство и ремонт бензопилы тайга. Пильный аппарат бензопилы «Тайга-214» состоит из укороченной цельной шины консольного типа, пильной цепи ПЦУ-10,26, ведущей и ведомой звездочек. Шину крепят к приставке картера двумя шпильками. Натяжение пильной цепи регулируют с помощью винта, расположенного в торце площадки под шиной;

при его завинчивании пильная цепь натягивается. Это аналогично устройству бензопилы хускварна. В устройстве бензопилы урал есть нюансы, о них мы поговорим позже.Описание: Бензопила предназначена для валки мелких деревьев, обрезки сучьев, раскряжевке хлыстов и разделки долголетья, выполнения подготовительных, строительных и вспомогательных работ.

Технические характеристики.Пильный аппарат – консольного типа, состоит из пильной цепи, пильной шины и ведущей звездочки. Смазка направляющего паза пильной шины в процессе работы – непрерывная, автоматическая при помощи плунжерного бесклапанного насоса золотникового типа. Смазка направляющего паза пильной тины в процессе работы — непрерывная, автоматическая при помощи плунжерного бесклапанного насоса золотникового типа.

В пиле МП-5 «Урал-2» насос приводится в действие от ведущего валка редук-тора через червячную передачу. Насос и масляный бак расположены в корпусе ре-дуктора. В пиле «Тайга-214» масляный бак и насос расположены на корпусе двига-теля. Привод насоса осуществляется от ведущей звездочки через червячную пару.

Летом для смазки применяется то же масло, какое используется и для приго-товления рабочей смеси для двигателя, зимой масло разбавляется бензином в про-порции 3:1. Насос (см. рис. 13) состоит из плунжера 7 с червячным колесом на верхнем конце, гильзы 10 и винтового штифта 6. Гильза системой сверления отверстий связана с маслобаком (входное) и кана-лом подвода смазки к направляющим пильной шины (входное).

Подача масла на трущиеся поверхности пильной шины производится следующим образом. Вращаясь, первичный вал редуктора, приводит в движение плунжер 7, который благодаря перекосу кольцевой канавки совершает вращательное и поступательное движения. При движении плунжера вверх происходит засасывание масла в полость 9, а при движении вниз — нагне¬тание к шине 8.

Какие ключи используем ?: устройство бензопилы урал устройство бензопилы хускварна устройство и ремонт бензопилы

Бензопила предназначена для валки мелких деревьев, обрезки сучьев, раскряжевке хлыстов и разделки долголетья, выполнения подготовительных, строительных и вспомогательных работ

Пильный аппарат бензопилы «Тайга-214» состоит из укороченной цельной шины консольного типа, пильной цепи ПЦУ-10,26, ведущей и ведомой звездочек. Шину крепят к приставке картера двумя шпильками. Натяжение пильной цепи регулируют с помощью винта, расположенного в торце площадки под шиной; при его завинчивании пильная цепь натягивается.

Описание: Бензопила предназначена для валки мелких деревьев, обрезки сучьев, раскряжевке хлыстов и разделки долголетья, выполнения подготовительных, строительных и вспомогательных работ.

Технические характеристики.

Пильный аппарат – консольного типа, состоит из пильной цепи, пильной шины и ведущей звездочки. Смазка направляющего паза пильной шины в процессе работы – непрерывная, автоматическая при помощи плунжерного бесклапанного насоса золотникового типа. Зажигание бензопилы тайга делает работу с ней проще и удобнее.

Смазка направляющего паза пильной тины в процессе работы — непрерывная, автоматическая при помощи плунжерного бесклапанного насоса золотникового типа. В пиле МП-5 «Урал-2» насос приводится в действие от ведущего валка редук-тора через червячную передачу. Насос и масляный бак расположены в корпусе ре-дуктора.

Технические характеристики и описание конструкции бензопилы

Двигатель и топливная система

Бензопила Тайга 214 оборудована двухтактным двигателем внутреннего сгорания с объемом 75 см 3 , цилиндр которого расположен перпендикулярно шине бензопилы. Максимальная частота вращения коленчатого вала составляет 7 тыс. об/мин, что является достаточно скромным показателем по сравнению с аналогами импортного производства. Мощность инструмента в режиме максимальных оборотов составляет 2,6 кВт или 3,5 л. с. это позволяет использовать на нем шину с рабочей длиной 38 см.

Для работы Тайга 214 использует смесь бензина с маслом для двухтактных двигателей. Расход топлива 600 г/кВт, ч. Пропорция топливной смеси составляет двадцать частей бензина к одной части масла.

Топливная система состоит из карбюратора, топливной магистрали и фильтра. Топливный фильтр устанавливается в баке. Карбюратор в бензопиле Тайга применяется однокамерный, мембранный со встроенным топливным насосом.

Диафрагма топливного насоса приводится в движение воздушным импульсом из картера. На карбюраторе имеется три регулировочных винта, один из которых отвечает за настройку холостого хода, два других за работу на малых и максимальных оборотах.

Также карбюратор имеет воздушную заслонку с подсоединенным к ней рычагом управления, с помощью него оператор имеет возможность регулировать подачу воздуха при запуске холодного двигателя.

Читать также: Как проверить тиристор не выпаивая из схемы

Шина и цепь

В стандартной комплектации, шина бензопилы Тайга 214 оборудована ведомой звездочкой, установленной на амортизационной вкладке и соединенной с основной шиной посредством соединения в паз с упором на металлические пружины, что делает её работу достаточно мягкой и немного увеличивает ресурс.

Допустимо устанавливать и цельную шину как на импортных аналогах. Цепь имеет шаг 9.3 мм.

Шина устанавливается с противоположной стороны от стартера непосредственно на картер и прижимается крышкой-корпусом тормоза пильной цепи при помощи двух гаек. Винт регулировки натяжения цепи расположен в месте установки шины.

Система зажигания

На бензопиле тайга 214 установлено бесконтактное магнитное зажигание с углом опережения в 30 градусов при максимальных оборотах бензопилы. Состоит оно из маховика установленного на коленчатом валу двигателя и корпуса, установленного на картере. В корпус зажигания вмонтирован трансформатор, катушка-генератор и диодный мост, отвечающие за качество искрообразования.

На Тайгу 214 устанавливается свеча зажигания модели АМ 17 В, оптимальный зазор на её контактах составляет 0,6–0,7 мм. На конце высоковольтного провода установлен защитный колпачок, сам провод защищен экранирующим материалом.

Система смазки

Смазка для цепи подается из масляного бака по магистралям при помощи плунжерного насоса, установленного в основании ведущей звездочки. Подача осуществляется в автоматическом режиме и увеличивается пропорционально увеличению оборотов двигателя бензопилы. В качестве смазки рекомендуется применять масла, обладающие высокими адгезионными характеристиками.

Емкость масляного бака составляет 0,25–0.3 литра.

Смазка деталей двигателя (поршень, подшипники коленчатого вала) происходит за счет масла, разбавленного в бензине, именно по этой причине недопустимо использовать в двухтактном двигателе чистый бензин.

Для того чтобы двигатель бензопилы Тайга 214 заклинило, ему достаточно поработать на чистом бензине при высоких оборотах всего несколько минут.

Сцепление и тормоз пильной цепи

Усилие от двигателя на ведущую звездочку инструмента передается через центробежное сцепление, которое состоит из ведущей части и ведомой. Сцепление в сборе, при помощи левосторонней резьбы устанавливается на коленчатый вал с противоположной стороны от маховика. При увеличении количества оборотов, ведущая часть сцепления под действием центробежной силы разжимается и соприкасается с ведомой частью, тем самым приводя её в движение.

Тормоз пильной цепи организован при помощи металлической пластины, которая в рабочем положении плотно обжимает ведомую часть сцепления и удерживает её от движения в независимости от количества оборотов.

Не следует давать бензопиле полный газ, в тот момент, когда тормоз пильной цепи установлен в рабочее положение, т. к. это может привести к повреждению подшипников коленчатого вала, сальников и перегреву сцепления.

Стартер, система охлаждения, элементы управления и подвеска

Пуск бензопилы Тайга 214 производится при помощи ручного стартера. Пусковой механизм устанавливается со стороны маховика и является также корпусом вентилятора, через который воздух для охлаждения подается к цилиндру. Воздух нагнетается при помощи лопастей вентилятора, смонтированных на маховик.

Запуск бензопилы без помощи стартера, как и его работа в отсутствие данного элемента не предусмотрены заводом изготовителем.

Курок газа расположен на задней рукоятке, которая составляет единое целое с передней и крепится к двигателю Бензопилы Тайга 214 при помощи трех стальных амортизационных пружин. Пружины снижают уровень вибрации, передающийся от двигателя инструмента на его ручки, тем самым обеспечивают комфортную работу с пилой.

Конструкция и принцип действия

Карбюратор. Это устройство, в котором топливо (бензин) и воздух смешиваются в заданных пропорциях с последующей подачей готовой смеси в цилиндр двигателя. Почти все модели бензопил имеют карбюраторы одинакового типа, поэтому устройство и принцип работы одинаковы.

Основными элементами конструкции карбюратора являются:

• Тело, который отлит в алюминии, чтобы уменьшить вес. Бензопилы постоянно перемещаются с места на место, их держат в руках во время работы, поэтому снижение веса инструмента является приоритетом для производителей;
• Диффузор с воздушной заслонкой, расположенной на входе;
• Струи, презентация клапанов для дозированной подачи топлива;
• Спрей, обеспечение впрыска бензина в камеру (на схемах он обозначен как основная форсунка);
• Топливная (поплавковая) камера.

READ Не Заводится Китайская Бензопила Искра Есть

Рисунок 1. Схема карбюраторной бензопилы

Принцип работы карбюратора можно описать как цикл, состоящий из следующих этапов:

1. Воздушная заслонка открывается при запуске двигателя.
2. Ход поршня создает вакуум в воздушном канале, в результате чего воздух поступает в диффузор, количество которого регулируется положением воздушного клапана.
3. Из бензобака газ поступает в поплавковую (топливную) камеру. Скорость его входа регулируется форсунками.
4. В диффузоре смешиваются бензин и воздух, в результате чего образуется топливовоздушная смесь, которая затем поступает в цилиндр двигателя. Чем больше смесь попадает в камеру сгорания цилиндра, тем выше мощность и скорость на валу двигателя.

Наиболее частые поломки Тайги 214 и их устранение

Как и в любой технике в бензопиле Тайга иногда случаются поломки, перечислим наиболее частые из них и рассмотрим, как диагностировать и устранить неисправность.

Двигатель не запускается

Наиболее вероятная причина того, что двигатель не запускается, это отсутствие искры между электродами свечи зажигания либо перебои в подаче топлива. В связи с этим необходимо провести следующие действия:

1. Проверить искру и состояние электродов на свече и при необходимости почистить либо заменить её.
2. Проверить наличие топлива в баке.
3. Осмотреть бензопилу на наличие подтеков топлива, через разорванные топливные магистрали, при обнаружении устранить.
4. Очистить топливный фильтр
5. Если свеча мокрая и искра на ней есть, наиболее вероятная причина поломки, некачественная топливная смесь. Для устранения необходима регулировка карбюратора.

Двигатель не развивает полной мощности

1. Необходимо проверить в каком положении находится тормоз пильной цепи, если он включен – выключить.
2. Если Тайга 214 уверенно держит обороты холостого хода и в то же время не развивает полной мощности, причина, вероятнее всего, в настройке карбюратора. Необходимо отрегулировать винт высоких оборотов.
3. Проверить картер двигателя на герметичность, если обороты холостого хода плавают и устранить их при обнаружении

Инструмент глохнет

В случае если бензопила глохнет, помогут действия, описанные в пункте «Двигатель не запускается»

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Источник

Бензопила плохо пилит

1. В этой ситуации проблема, вероятнее всего, в затупившейся пильной цепи инструмента. Необходимо её заменить на новую либо заточить.
2. Проверить поступление смазки на шину пилы, при её отсутствии провести диагностику системы смазки и устранить неисправности.

Шину уводит в сторону

1. Необходимо осмотреть шину, при обнаружении повышенного износа заменить её на новую.
2. Зубья цепи с одной стороны гораздо выше зубьев с другой стороны, необходимо правильно заточить цепь и отрегулировать глубину реза.

Ведомая звездочка шины вращается с заеданиями

Проблема в попадании мусора в подшипник звездочки, необходимо промыть шину в бензине и заново проверить, если такие действия не помогут, значит причина в износе подшипников и шину необходимо заменить.

Читать также: Кабель hdmi тюльпан своими руками

Цепь крутится на холостом ходу

Основные причины, по которым цепь может крутиться на холостых оборотах, это неправильная регулировка холостого хода на карбюраторе и поломка пружины в механизме сцепления инструмента. Необходимо сначала осмотреть сцепление на наличие неисправностей и устранить их если они имеются, а после, при необходимости, отрегулировать холостой ход на карбюраторе.

Ремонт бензопилы Тайга своими руками

Чтобы выполнить ремонт бензопилы Тайга, крайне важно правильно произвести диагностику, выявить причины появления неполадок. Если же рассматривать в общих чертах неисправности бензопилы Тайга, то можно смело разделить их на две категории:

• Ремонт бензопилы Тайга связанный с поломкой двигателя внутреннего сгорания;
• И неисправность системы зажигания бензопилы, а также системы подачи топлива.

Другие поломки бензопилы Тайга, типа вышедшая из строя муфта сцепления, сильно изношенная шина и т. д., рассмотрены не будут. Поскольку в этом варианте неисправностей бензопилы Тайга, инструмент нормально заводится и не глохнет после запуска.

Не заводиться бензопила Тайга, может по нескольким причинам. Но иногда даже после того как бензопила запустилась, можно наблюдать перебои в её работе, падение мощности и т. д. Поэтому, чтобы правильно осуществить ремонт бензопилы тайга, следует действовать методом исключения неисправностей тех или иных её узлов.

Если двигатель бензопилы Тайга глохнет после запуска или вообще отказывается заводиться, то начать следует искать неисправность, прежде всего в работе системы зажигания бензопилы. Здесь следует проверить на работоспособность свечу зажигания бензопилы Тайга, а также высоковольтные провода.

Осмотр свечи зажигания бензопилы, может рассказать о многом, в том числе и о том, почему двигатель бензопилы Тайга не заводиться. Если наконечник свечи сухой, то это говорит о том, что в цилиндр двигателя бензопилы не поступает топливная смесь. Нужно попробовать подкачать топливо насосом, кнопка которого расположена, как правило, возле кнопки включения бензопилы.

По крайней мере, подобная кнопка включения присутствует на бензопиле Урал. Поэтому если выполняется ремонт бензопилы Урал , то следует проверить наличие топлива в бензобаке и подкачать его обязательно, пока резиновый кожух кнопки полностью не заполниться топливом.

И напротив, если же свеча бензопилы Тайга забрызгана топливом и мокрая, то это говорит о неправильной настройке карбюратора. Правильная регулировка карбюратора бензопилы Тайга, выполняется следующим образом.

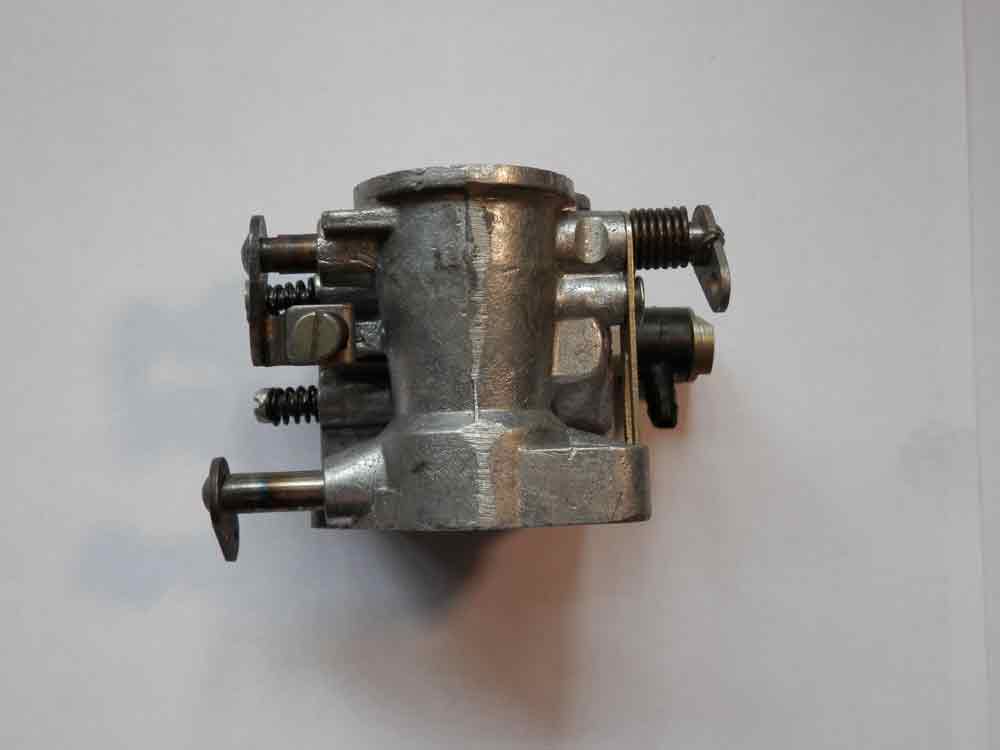

Регулировка карбюратора бензопилы Тайга 214

Регулировку карбюратора необходимо проводить в период обкатки, для снижения максимального количества оборотов двигателя, а также в зимний период и возникновении неисправностей, связанных с качеством топливной смеси и её количеством. Для регулировки потребуется небольшая шлицевая отвертка.

Первичная регулировка карбюратора Тайги 214 проводится на заглушенной бензопиле, окончательная на запущенном и прогретом.

Винт регулировки холостого хода обозначен буквой «Х», винт низких оборотов «Р», оставшийся винт отвечает за количество и мощность на максимальных оборотах.

Для первичной регулировки необходимо винты низких и высоких оборотов установить в положение 1¼ от полностью закрученного состояния, после чего запустить бензопилу, дать ей прогреться и провести окончательную регулировку винтов до получения максимальных оборотов и мощности.

Когда вам нужна регулировка карбюратора?

Первоначально с момента продажи инструмента все карбюраторы настраиваются и настраиваются на заводе. Однако во время работы настройки постепенно теряются, и режим работы изменяется в соответствии с условиями работы. Симптомы карбюратора могут включать в себя:

• Поток газа слишком велик, из выхлопной трубы выходит густой дым;
• Мощность двигателя явно недостаточна для обычных задач;
• Обороты двигателя «поплавок»;
• После запуска двигатель останавливается сразу или через несколько секунд;
• Вообще невозможно запустить двигатель;
• Бензопила «стреляет», в двигателе инструмента появляются острые пики.

Следует отметить, что при поломке нового двигателя карбюратор настроен на меньшую подачу топлива, чтобы ограничить мощность двигателя. После поломки подача топлива увеличивается до номинального значения. Эти регулировки выполняются с помощью регулировочных винтов на корпусе карбюратора (обычно два или три).

Подводя итог

Бензопила Тайга 214 неплохо подойдет для работы на садовом или дачном участке, а также для работы на строительных площадках и при заготовке леса. Она обладает всеми преимуществами современного инструмента и достаточно легко ремонтируется. Благодаря тому, что она производится на территории Российской Федерации запасные детали к ней можно найти практически повсеместно. Тайга 214 может стать отличным помощником по хозяйству.

Бензиновые переносные пилы марки Тайга хорошо адаптированы для выполнения сложных задач в разных эксплуатационных условиях. Они выгодно отличаются от большинства аналогов за счет своей выносливости, эргономичности и сравнительно недорогого обслуживания. Бензоинструменты марки Тайга укомплектованы всем необходимым для интенсивной работы в быту и на валке леса. Во время эксплуатации они показывают ровную линию реза даже при работе под повышенными нагрузками. Это позволяет активно использовать их в строительных целях.

Проведение ремонта

Бензопила «Тайга 245» в определенный момент времени может востребовать ремонта. Одной из более нередких задач является разборка и очистка глушителя. Если на малых оборотах мотор работает без приреканий, а на огромных – глохнет, то предпосылкой может выступить искрогаситель глушителя, который время от времени забивается продуктами сгорания.

Читайте:

Не следует производить чистку всухую, ведь в нагаре могут находиться канцерогены, их вдыхание плохо скажется на здоровье. Как получится снять глушитель, его выпускное отверстие следует закрыть незапятанной ветошью. Это дозволит исключить засорение. Для этого принципиально проследить за составом топливной консистенции. Объем масла не должен оказаться больше рекомендуемого. Если масло имеет нехорошее качество, то это плохо скажется на работе мотора.

Бензопила Тайга 245 – описание модели

От подавляющего большинства своих рыночных аналогов эта модель бренда Тайга отличается увеличенным весом. Основная причина этому – тяжелые металлические комплектующие, обладающие повышенной выносливостью и стойкостью к механическим воздействиям. В остальном эта бензопила практически ничем не уступает моделям других производителей, а в некоторых аспектах – даже выигрывает у них.

В основу заводской комплектации этого бензоинструмента вложен 2-тактный бензомотор, разработанный с учетом повышения эффективности пилы во время работы с твердой древесиной. При рабочем объеме цилиндра в 75 см 3 и максимальной скорости вращения коленвала в 7000 об/мин, инструменту под силу спиливание крупных сухих веток и валка старых лесных деревьев с толщиной ствола до 45 см. Особая компоновка силового агрегата позволяет пиле быстро срезать вязкие гнилые ветки без блокировки режущей гарнитуры и увеличения объемов потребляемого топлива.

Параметры бензопилы Тайга в 245-й заводской модификации включают:

• мощность ДВС – 3 л. с.;
• топливный/масляный резервуар – 600/260 мл;
• длина шины/шаг цепи – 45 см/0,325″;
• вес с гарнитурой и заправленными баками – 5,35 кг.

Этот бензоинструмент оборудован усиленным металлическим картером, который надежно защищает нижнюю часть двигателя от просачивания влаги, попадания опилок и механических повреждений.

Бензопила Тайга 214 – оснащение инструмента

Конструктивные особенности этой популярной модели позволяют ее оператору распиливать любой тип древесины, в том числе гнилые влажные ветки и свежеспиленные бревна. Штатное оснащение бензопилы Тайга в этой заводской комплектации состоит из 1-цилиндрового силового агрегата, оборудованного безредукторным приводом, высокоточной топливной системой, фирменным коленвалом, созданным с применением технологии горячей ковки.

Для непрерывной стабилизации температуры силового агрегата в его комплектацию включена улучшенная система воздушного охлаждения. За нормализацию колебаний, создаваемых ДВС, отвечает антивибрационная система, состоящая из 6 резинометаллических демпферов. В случае износа одной из пружин ее можно быстро заменить без необходимости разборки всего устройства бензопилы.

Параметры 214-ой модификации бренда Тайга включают:

• мощность ДВС – 3,5 л. с.;
• топливный/масляный резервуар – 700/400 мл;
• длина шины/шаг цепи – 45 см/0,325″;
• вес с гарнитурой и заправленными баками – 6 кг.

В продажу этот бензоинструмент поставляется вместе с фирменными режущими органами, пластиковым чехлом для шины, емкостью для приготовления топливной смеси. В комплект поставки также входит подробная инструкция по эксплуатации и гарантийный талон от производителя.

Бензопила Тайга 3650 – преимущества модели

Среди отличительных особенностей этой полупрофессиональной бензопилы выделяется сниженный вес, улучшенная эргономика, долговечные заводские комплектующие. Сбалансированная конструкция и низко установленный центр тяжести этого инструмента позволяют активно использовать его непосредственно на деревьях, ветхих крышах зданий и в других труднодоступных местах.

Читать также: Забор и ворота для частного дома

Технические характеристики бензоинструмента Тайга 3650 включают:

• мощность ДВС – 4,9 л. с.;
• топливный/масляный резервуар – 550/260 мл;
• длина шины/шаг цепи – 45 см/0,325″;
• вес с гарнитурой и заправленными баками – 6,65 кг.

Эта популярная модель предварительно комплектуется фирменной шиной и режущей цепью, смазка которых происходит под контролем масляной помпы. Ее производительность можно отрегулировать в зависимости от конкретных задач. Натяжение цепи выполняется при помощи отдельно установленного бокового винта.

Чем промывать карбюратор бензопилы?

Почистить карбюратор на бензопиле можно при помощи любого аэрозольного очистителя. Лучше всего себя зарекомендовали средства брендов Mannol, Hi-Gear и Nowax. Эти составы хорошо чистят стенки и детали карбюратора от скопившейся пыли, нагара и застывшей смолы.

Как китайский, так и немецкий карбюратор промывается в одной и той же последовательности.

Чистка карбюратора на бензопиле выполняется в таком порядке:

1. Вначале необходимо слить используемое горючее, оставшееся в топливном баке. Далее нужно открутить крепление и снять защитную крышку корпуса бензопилы, а также извлечь штатный воздушный фильтр;
2. Далее нужно снять шланг, отвечающий за подачу горючего. Для этого потребуется открыть фиксаторы. После этого нужно открутить крепежи и извлечь верхнюю крышку корпуса заводского узла;
3. Следом потребуется демонтировать крышку с синей прокладкой, играющей роль мембраны топливного насоса. Рядом с корпусом расположены скобы в виде пружин. Их потребуется снять, а также вывернуть винты;
4. Затем нужно открутить винт и аккуратно извлечь игольчатый клапан. Непосредственно под ним расположена встроенная пружина, которую также нужно снять. После этого нужно вытащить заслонку и штатную ось, аккуратно потянув их вдоль на себя;
5. После этого потребуется снять приводной рычаг, а также заслонку дросселя и ее заводскую ось;
6. Все извлеченные детали карбюратора бензопилы потребуется разложить на бумаге и проверить их целостность. При необходимости изношенные запчасти нужно заменить;
7. Далее все демонтированные детали необходимо промыть средством из баллончика. То же самое нужно сделать с поплавковой камерой и корпусом карбюратора.
8. После полного высыхания все детали нужно установить в обратной последовательности.

После промывки карбюратор потребуется установить на штатное место в бензопиле. Далее садовый инструмент потребуется завести и понаблюдать за его работой на холостых и максимальных оборотах.

Бензопила Тайга 4500 – параметры инструмента

Эта популярная профессиональная модель подойдет для тех, кому необходим надежный и выносливый инструмент для продольной и поперечной распиловки бревен и брусьев, валки средних и крупных по толщине ствола деревьев и спиливания крупных сухих веток. Несмотря на сравнительно большие габариты и немалый вес, эта бензопила марки Тайга также подойдет для расчистки диких кустарников и решения других несложных задач.

В своем фирменном оснащении бензопила Тайга Профи ТБП-4500 укомплектована высокоточным 1-цилиндровым 2-тактным бензиновым мотором, работающим на смеси из 92-го бензина и полусинтетического масла для смазки движущихся органов. Цельнометаллический коленвал этой модели выдерживает значительные колебания без риска преждевременного износа. Плотная посадка всех внутренних органов двигателя и других узлов обеспечивает их защиту от влаги, опилок и мелкого мусора.

Параметры этой модификации Тайга включают:

• мощность ДВС – 6, 1 л. с.;
• топливный/масляный резервуар – 550/260 мл;
• длина шины/шаг цепи – 45 см/0,325″;
• вес с гарнитурой и заправленными баками – 5,56 кг.

Бензопила Тайга в этой комплектации оснащена высококачественным механическим тормозом, который срабатывает по инерции при попадании цепи на твердый посторонний предмет.

Бензопила Тайга Профи ТБП-4000 – комплектация модели

Среди конструктивных особенностей этой модели эксперты в области садоводства выделяют качественные топливную систему и узел газораспределения, а также привлекательный современный дизайн.

Бензопила Тайга оборудована высокоточным бензиновым силовым агрегатом, способным выдержать кратковременный перегрев и интенсивно увеличивающееся трение. Мотор дополнен полностью хромированным карбюратором, защитное покрытие которого предотвращает образование заусенцев на поверхности узла.

Параметры этой модификации марки Тайга включают:

• мощность ДВС – 5,4 л. с.;
• топливный/масляный резервуар – 550/260 мл;
• длина шины/шаг цепи – 45 см/0,325″;
• вес с гарнитурой и заправленными баками – 7,9 кг.

Свободный доступ к самым важным узлам этой модели упрощает ее ремонт и позволяет быстро заменить неисправные детали прямо в полевых условиях.

Бензопила Тайга 3850 – возможности инструмента

Эта полупрофессиональная ручная пила предназначена для выполнения работ средней сложности. Модель укомплектована долговечным бензомотором, цилиндр которого предварительно покрыт сплошным слоем защитного хромированного сплава. В фирменное оснащение силового агрегата входит эффективная система воздушного охлаждения, а также качественный коленчатый вал.

Параметры этой модификации бренда Тайга включают:

• мощность ДВС – 5,2 л. с.;
• топливный/масляный резервуар – 550/260 мл;
• длина шины/шаг цепи – 45 см/0,325″;
• вес с гарнитурой и заправленными баками – 6,45 кг.

Модель оборудована ударостойким разборным корпусом, состоящим из нескольких отдельных пластин. Демонтаж любой из них позволяет выполнить ремонт неисправного узла своими руками без необходимости разборки всего инструмента.

Регулировка карбюратора бензопилы Тайга

Настройка оборотов силового агрегата должна выполняться только на предварительно проверенном двигателе. Перед началом работ оператор должен тщательно осмотреть воздушный и топливный фильтра, а также заменить все резиновые прокладки, предусмотренные в конструкции бензоинструмента.

Порядок настройки топливного узла должен быть таким:

1. Вначале оператор должен настроить работу мотора на низких оборотах. Для этого на пиле с запущенным ДВС нужно повернуть винт L до начала нормальной работы двигателя, и вернуть его на четверть оборота в обратном направлении;
2. Затем нужно убедиться в том, что цепь не двигается на направляющей. Если она вращается, значит необходимо найти то положение винта T, при котором цепь будет стоять на месте;
3. Далее к цилиндру бензопилы потребуется подключить тахометр. Поворачивая винт H, нужно достичь тех оборотов, которые будут соответствовать указаниям в руководстве по эксплуатации пилы.

Чтобы проверить работу бензопилы Тайга, нужно завести ее и начать плавно нажимать на акселератор. Если во время этой манипуляции ДВС начинает набирать обороты, значит бензоинструмент полностью готов к эксплуатации.

Как отрегулировать карбюратор своими руками?

После мойки и тщательной очистки карбюратора они собраны и начинают регулироваться. Прежде всего, необходимо понять назначение регулировочных винтов. Это поможет инструкции, но некоторые общие моменты должны быть рассмотрены немедленно. Наиболее распространенное обозначение винта:

• N. Регулирует состояние основной струи, т.Е. Устанавливает максимальную скорость вращения вала двигателя;
• L. Регулирует холостые насадки (отвечает за минимальную скорость вращения вала);
• T. Регулирует работу двигателя на холостом ходу. Также его можно пометить буквами LA или S, на некоторых моделях карбюраторов он полностью отсутствует.

Поворот винтов H и L по часовой стрелке истощает топливно-воздушную смесь и обогащает ее против часовой стрелки (количество бензина увеличивается). Когда винт T вращается, скорость вращения вала изменяется на холостом ходу. По часовой стрелке, она увеличивается и уменьшается в противоположном направлении.

Рисунок 2. Механизмы регулировки карбюратора

Прежде чем предпринимать непосредственные действия, необходимо найти и тщательно изучить информацию о положении регулировочных винтов (значение угла поворота при регулировке). Эта информация доступна в инструкции для бензопилы. Затем нужно подготовить рабочее место. Разложите пилу на плоской горизонтальной плоскости, направив цепь в обратную сторону от вас. Снимите все крышки, удалите пену и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно начинать основную часть работы.

READ Как Переклепать Цепь Бензопилы В Домашних Условиях

Процедура установки углеводов:

1. Осторожно затяните винты H и L по часовой стрелке до упора, стараясь не сломать винты. Это приведет к полной потере карбюратора.
2. Откручиваем оба винта на полтора оборота.
3. Запустите двигатель на 10 минут и прогрейте его. Это необходимый момент, потому что карбюратор не может быть правильно установлен на холодном двигателе.
4. Поворачивая винты H и L, попеременно регулируйте вращение вала на максимальной и минимальной скоростях.
5. Регулируя положение винта T (или он может иметь другое обозначение), скорость холостого хода бензопилы регулируется. Необходимо добиться плавной и стабильной работы двигателя. Важно следить за тем, находится ли цепь в режиме ожидания или нет. Если он движется, слегка поверните винт против часовой стрелки.

Проверьте работу двигателя визуально и на слух. Слишком богатая смесь приводит к образованию густого дыма из выхлопных газов. Когда бедная смесь подается во время работы пилы, слышен свист. Чрезмерная экономия вредна. Если вы установите винт L на «плохое» топливо, возникнут проблемы с запуском двигателя. При установке на бедную смесь винт H заметно потеряет прочность. Вы можете определить правильную настройку по следующим критериям:

• На холостом ходу двигатель не задерживается, а цепь неподвижна;
• Во время работы двигателя нет избыточного дыма из выхлопной трубы;
• Двигатель демонстрирует хороший отклик на газ (он быстро набирает обороты при нажатии на акселератор).

Подробное описание настройки доступно в инструкциях, прилагаемых к инструменту в упаковке. Это должно быть тщательно изучено, так как могут быть некоторые особенности или особые требования, которые установлены производителем и применяются только к данной модели пилы. Если все требования будут выполнены точно, производительность бензопилы будет восстановлена ​​до ее первоначального состояния.
