Виды кузнечной наковальни и как ее изготовить своими руками

Здесь расскажу, почему и как я сделал наковальню №2 из рельса. Почему первая версия не понравилась, в чем были ее ошибки и недостатки. Эта запись будет полезна всем, кто хочет сделать наковальню своими руками.Несколько лет назад я сделал свою первую самодельную наковальню из рельса и был очень доволен собой.

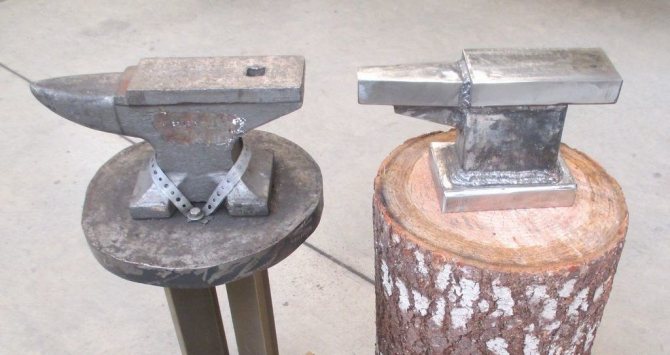

Вот эта наковальня.

Небольшое видео со старой наковальней есть в этой записи: Как сделать кузницу.

Но в ней были недостатки и ошибки:

1. округлая поверхность. Это очень неудобно, ковка получается криво,
2. приваренное квадратное отверстие для подкладного инструмента держится только на сварке, при ударной нагрузке может отвалиться,
3. нестандартное отверстие (моя ошибка),
4. неправильная высота основания (моя ошибка).

Подробнее я рассказываю об этом на видео, которое размещено ниже.

Ввиду вышеуказанных недостатков решил рельс перевернуть и сделать квадратное отверстие в подошве рельса.

Немного подробностей процесса изготовления наковальни на фото

Прорезав, насколько смог, болгаркой отверстие, дальше стал прожигать сваркой. Ток максимальный на инверторе, 200. Электроды 3мм, марки не знаю, старые, со сколами на обмазке, кто-то отдал мне когда-то со словами: «на, ты же сваркой занимаешься, тебе пригодится».

Отверстие сделано, проверяю, как входит 30-й квадрат. Входит нормально.

Завариваю прорези от болгарки.

Зачищаю сварные валики.

Привариваю рельс к основанию, на котором он будет работать.

• И вот весь процесс на видео.
• Вот что получилось.

Разделы: Блог кузнеца, Наковальня

Источник: https://kovka-svarka.net/2016/08/nakovalnia-iz-relsa/

Двусторонняя наковальня из рельсы своими руками

• Материалы
• — Обрезок рельсы — Лист фанеры — Клей столярный или ПВА — Саморезы по дереву — Болты с гайками и шайбами — Две шпильки-шурупа — Кусочек стальной полосы — Две ручки — барашка — Масло для пропитки древесины, грунтовка.
• Инструменты, использованные автором
• — Наждачная бумага.

— Циркулярная пила — Торцовочная пила — Сверлильный станок, шуруповерт — Нейлер (он же гвоздомет) — Сверла Форстнера — Фрезер — Орбитальная шлифовальная машинка — Ножовка — Ленточная пила — Сварочный аппарат — Рулетка, карандаш — Струбцины — Гаечные ключи

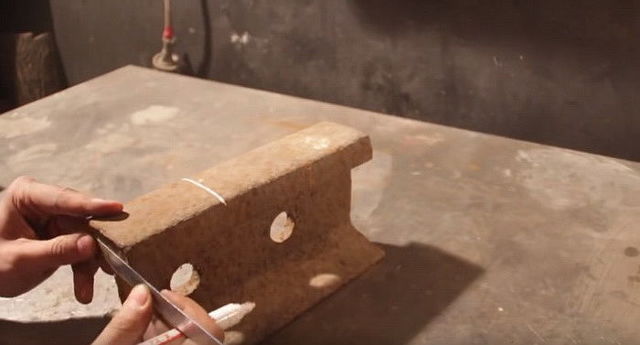

Процесс изготовления Итак, как обычно, для начала автор начинает свою работу с разметки. В данном случае он размечает будущий шаблон из куска фанеры. Причем размечает на одном шаблоне обе стороны профиля рельсы.

При помощи ленточной пилы вырезает ненужные части трафарета по разметке.

Затем проверяет плотность посадки шаблона на рельс с двух сторон.

Выставив упор циркулярной пилы на нужное расстояние, распускает лист фанеры на полосы.

Затем, по ширине шаблона нарезает полосы на одинаковые прямоугольные заготовки.

Далее размечает по шаблону каждую из заготовок.

При помощи шуруповерта со сверлом Форстнера вырезает по 3 отверстия в заготовках.

Теперь в каждой заготовке из фанеры вырезает на ленточной пиле «профиль».

Затем совмещает заготовку с шаблоном, фиксирует гвоздями при помощи нейлера.

Переворачивает полученный «бутерброд» шаблоном вниз. Срезает ненужное при помощи фрезера, используя прямую фрезу с упорным подшипником.

Затем, отфрезеровав все заготовки, зачищает отфрезерованные края наждачной бумагой.

Надевает все заготовки на рельс, проверяет грани.

На торцовочной пиле отрезает края заготовок, делая их более удобной формы.

Промазывает первую заготовку клеем, укладывает следующую, фиксирует нейлером. Затем усиливает соединение саморезами. Повторяет до полной сборки по длине рельсы.

Вот такой торт наполеон получился. Стив зажимает его струбцинами и ждет пока клей высохнет.

Обрабатывет внутренние стороны наждачной бумагой, надев ее на обрезок кругляка.

Все плотно садится с обеих сторон рельсы.

Но неровности на гранях, конечно же, имеются. Ведь идеально повторить каждую заготовку очень сложно.

Стив решает задачу выравнивания очень оригинально. Для начала он фиксирует заготовку между двумя брусками при помощи длинных струбцин. Получается нечто похожее на раму.

А вот тут неожиданный момент. У автора похоже нет фрезерного стола или фуганка. Но это не важно. Он выравнивает грани основы наковальни при помощи циркулярной пилы. Да, как на фрезерном столе.

Очень даже зачетно получилось выровнять все стороны.

Шлифует грани, используя орбитальную машинку.

Теперь нужно создать прижимную пластину. Отрезает части заготовки от стальной полосы ленточной пилой.

Приваривает детали, выравнивает края на точильном станке.

Сверлит отверстия в стальных заготовках.

В соответствии с отверстиями пластин — сверлит так же и в основании.

Первую пластину зажимает саморезами с одной стороны основания.

С другой стороны закручивает две шпильки-шурупа.

Пропитывает поверхности основания грунтовкой.

После высыхания защитного покрытия, устанавливает рельс на свое место.

Надевает прижимную пластину на шпильки, и зажимает барашками.

Все, инструмент готов!

Теперь можно использовать его по прямому назначению.

Спасибо автору за оригинальную идею наковальни, и ее исполнение. Весьма удобно иметь в распоряжении две различные поверхности для работы. Да и сталь у такой наковальни должна выдержать весьма серьезные испытания. А большая площадь поверхности основания поможет распределить энергию удара.

1. Всем оригинальных инструментов!
2. Источник: usamodelkina.ru

Источник: https://gl-engineer.com/articles/dvustoronnyaya-nakovalnya-iz-relsy-svoimi-rukami

Типовая конструкция

Для расширенной функциональности данный кузнечный инструмент должен состоять из следующих частей:

1. Лица. Представляет собой плоскую поверхность в центре, где можно производить обработку ровных широких заготовок. Часто в левой или правой части лица выполняется глухое отверстие для выполнения полостей и отверстий, а также для фиксирования части заготовки, противоположный конец которой необходимо согнуть.
2. Рога — конусообразного отростка, который примыкает к одному из торцов наковальни. Предназначен для пластической раскатки или свёртки в тело вращения полосового металла. В идеале наковальня снабжается двумя рогами, тогда второй (иногда называемый хвостом) выполняется в форме пирамиды, и используется для получения пространственных тел более сложных форм.
3. Лап – четырёх опорных выступов в нижней части корпуса, которыми инструмент опирается на верстак. Если наковальня предполагается неподвижной, то в лапах изготавливаются сквозные отверстия для крепления.
4. Обода – прямоугольной или квадратной зоны лица, которая располагается ближе к рогу, и служит для обжимки изделий из листового металла.

Устройство наковальни

В наиболее простом варианте исполнения наковальни обод и/или хвост, а также отверстия в лапах могут отсутствовать.

Способы крепления наковален

Из чего лучше сделать

Прежде всего, нужно определиться с местом установки наковальни. Если надёжный верстак отсутствует, то, как опорой, можно воспользоваться прочным широким пнём (дуб – идеальное решение: эта древесина прочна на сжатие, и идеально гасит колебания, которые возникают в процессе ковки). В таком случае диаметр пня, освобождённого от коры и поверхностных дефектов, будет определять размеры наковальни, в частности, её длину. Она не должна быть менее 200 мм.

При отсутствии пня, можно воспользоваться высоким (не ниже 100 мм) деревянным башмаком, который жёстко монтируют на торец бочки, наполненной песком. Бочку до половины необходимо зарыть в грунт.

В качестве заготовки для наковальни целесообразнее всего принять подходящий кусок списанного кранового рельса КР-120 или (что лучше) КР-140. В отличие от железнодорожного рельса такой вариант предоставляет следующие преимущества:

• Для производства крановых рельсов используют более прочный металл по ГОСТ 4121. Это высокоуглеродистая сталь марки «сталь 63», которая характеризуется повышенным содержанием марганца и имеет нормативную прочность не менее 730 МПа, при твёрдости головки 212 НВ;
• Шейка крановых рельсов – более широкая, что увеличит устойчивость наковальни во время производства кузнечных работ;
• Профиль крановых рельсов предусматривает более плавный переход от шейки к головке, что предотвращает возникновение концентраторов напряжений в инструменте.

Закрепленная наковальня

Единственный недостаток крановых рельсов в том, что там не предусматриваются крепёжные отверстия, и их придётся выполнять самостоятельно.

Наковальня из рельса для изготовления ювелирных изделий

Icer

2135 0 0

Я изучаю кузнечное мастерство и в рамках обучения потребовалось изготовить небольшую настольную наковальню, которую изготовил из куска рельсы от железной дороги и прочного полена. А для удобства переноски добавил пару кожаных ручек и сейчас готов рассказать обо всех этапах ее изготовления.

Шаг 1: приобретение куска рельса

Для проекта использовалась часть малогабаритного рельса, высота которого составляет всего 9,5 см. Ее мне выдал профессиональный кузнец, который руководит занятиями, а он, в свою очередь, специально купил старый рельс, разрезал его на куски и раздал всем ученикам, чтобы они могли практиковаться в работе с металлом у себя дома.

Совет! Вы можете купить старый рельс в пунктах переработки металлов.

Шаг 2: инструменты

При изготовлении наковальни использовалась угловая шлифовальная машина для резки и формовки рельса и рога. Для удаления больших кусков материала применялся обрезной диск толщиной 1 мм, а для меньших — точильные диски.

Также нужны были и другие инструменты и материалы:

• металлическая обдирочная щетка для дрели;
• шлифовальные круги для болгарки №100 и 200;
• наждачная бумага 320, 400, 800 и 1000 ед. зернистости;
• полироль для металла;
• воск.

Обратите внимание! Последние 2 материала применялись для полировки наковальни до зеркальной поверхности. Для кузнечной работы это не нужно, просто данный этап сделан для удовольствия.

Шаг 3: удаление ржавчины

На поверхности рельса была довольно сильная ржавчина. Чтобы ее удалить, использовал шлифмашинку и зачистной шлифовальный диск №40.

Как сделать наковальню из рельса

Домашняя наковальня из куска рельса. Как ее сделать самому своими руками.

Мастера покупают изобретения в лучшем китайском интернет-магазине.

У меня была потребность в маленькой наковальне. Иногда я делаю стальные цветы и тому подобное, поэтому я использовал очень странные методы и стучал по всему найденному металлу. Наконец я решил сделать хороший инструмент для этого. Эта наковальня в основном для этого использования. Конечно, у нее будет много других применений.

• Материал – 200 мм (8 “) длинный кусок железной дороги, который я нашел некоторое время назад.
• Инструменты:
• 40 и 80 зернистых дисков (используются немного оба, можно использовать еще).
• Для подставки: топор, дрель, молот.

В качестве подставки я использовал кусок бревна. Листовой металл толщиной 2 мм, винты и две детали длиной 150 мм из стойки. L-профиля 30 x 20 мм покрыты слоем льняного масла. Угловая шлифовальная машина. (850 Вт 125 мм). 2-миллиметровый отрезной круг (используется 2 + старые остатки в первую очередь) 8-миллиметровый шлифовальный круг. стальная щетка (колесо).

Шаг 1: Видео

Видео показывает процесс. Больше фотографий, начиная с шага 2.

Электроника для самодельщиков в китайском магазине.

Шаг 2: Грубое формирование …

Форма для наковальни у меня в голове, у меня было довольно точное представление о том, какие формы мне нужны, поэтому я придумал ее, следуя этой идее.

Затем удалите ржавчину стальной щеткой. (это может быть сделано в первую очередь, лично я оставляю ржавчину на своем месте как можно дольше, потому что это дает небольшую защиту поверхности).

Шаг 4: Стойка – основание

Я очистил бревно и выровнял концы с помощью угловой шлифовальной машины с помощью откидного диска. Затем я вырезал «хомуты» из стального листа толщиной 2 мм, просверлил в нем отверстия и прикрепил хомуты к бревну с помощью винтов. Я отрезал лишний и забил гладкий шов.

Шаг 5: Подсоединение наковальни к подставке

Закончено! Источник

Источник: https://izobreteniya.net/kak-sdelat-nakovalnyu-iz-relsa/

Связь с опытом

Чтобы починить предметы либо совместить чары, вам необходим опыт. Чем мощнее магия, участвующая в ковке, тем высшим уровнем опыта вы должны обладать. Материалы, использующиеся при ковке, значения не имеют. Следует отметить, что объединение может быть недоступным, если для создаваемых предметов нужно свыше 40 уровней (этого ограничения нет в творческом режиме). Еще одним следствием «переноса» чар является то, что при создании более мощного предмета в первом слоте и менее сильного во втором, вы потратитесь гораздо меньше. Например, если вы совмещаете поврежденный меч с Остротой I в 1 слоте и точно такое же оружие с Остротой IV во 2-м, то будет совершен перенос Остроты IV. Если же наоборот, тогда будет произведен лишь ремонт. Эта особенность сохраняется и при объединении предметов с различными видами чар.

Наковальня из рельса своими руками фото

Даже в обычной мастерской нужна поверхность, позволяющая выровнять, изогнуть пруток, расплющить гвоздь или сделать другую подобную операцию. Изготовленная наковальня своими руками или же покупная лучше всего подходит для подобного рода работ, не говоря уже о кузнечном деле.

Как сделать такое приспособление без особых усилий и затрат в своей домашней мастерской, какой материал выбрать и что нужно учесть — об этом в нашем материале.

Конструктивные особенности наковальни

Конечно, можно не изготавливать точную копию такого приспособления и просто делать все работы на ровной металлической плите. Однако, для упрощения многих операций наковальня имеет свои особенности в конструкции. Приспособление состоит из следующих частей.

Лицевая часть наковальни — это ее плоская верхняя часть, на которой и производится основная масса всех кузнечных и слесарных работ. Для выполнения операций по прошивке заготовок или их гибки в этой части может иметься глухое отверстие.

Рог — может быть один (с одной стороны), или два (с двух сторон). Это конусообразный выступ с торцевой части наковальни. Назначение рогов — гибка, раскатка или свертка заготовок, по сути, используются как оправки. Если наковальня имеет два рога, то обычно второй имеет форму пирамиды для придания изделиям более сложных конфигураций.

Лапы предназначены для установки приспособления. В случае стационарного монтажа наковальни, в лапах предусмотрены отверстия для жесткой фиксации.

Обода — это зона на лицевой поверхности возле рога, служит для выполнения обжимок листового металла.

Также в некоторых видах наковален могут иметься слесарные тиски с противоположной рогу стороны. Это делается для удобства выполнения многих кузнечных операций.

В зависимости от наличия или отсутствия этих элементов, наковальни могут быть разных типов: безрогие, однорогие и двурогие.

Требования к кузнечной наковальне

Если для вашей мастерской требуется изготовить такое приспособление, то нужно учесть некоторые требования.

• Размеры и масса. Для небольших по размеру поковок можно обойтись и относительно маленькими наковальнями, которые можно установить на стол или верстак. Однако, для серьезных кузнечных работ потребуется массивное, надежно закрепленное, приспособление. Заводские приспособления имеет стандартную массу в 5, 10, 30, 50 и 100 кг.
• Соответствия параметров. Простую ковку можно делать даже на обычном куске швеллера. Но, если работы включают такие кузнечные операции, как прошивка, гибка, развертка, нужно соблюдать параметры и размеры. Грани наковальни в таком случае должны быть выдержанными под прямым углом, а отверстия располагаться в удобных точках. Рога должны быть соответственно равномерно скругленными, обод — точным прямоугольником.

Как сплести из резинок какую нибудь фигурку

В домашних условиях точную копию заводского изделия будет изготовить сложно, однако некоторые условия можно соблюсти. Итак, как и из чего делается самодельная наковальня?

Как изготовить

Изначально нужно подобрать соответствующий материал. В заводских условиях для изготовления такого кузнечного приспособления берут сталь марки 35Л. Это один из легированных сортов металла. Но для домашней мастерской можно использовать кусок железнодорожного рельса.

На временный вариант подойдет и швеллер, однако надолго такого приспособления не хватит, оно неизбежно деформируется.

Как сделать наковальню из рельса своими руками? Весь алгоритм изготовления можно посмотреть в предоставленном видео:

• Для изготовления потребуется кусок рельса длиной 200-300 миллиметров или более, если нужно приспособление большего размера.
• Изначально проводиться разметка заготовки. На поверхности обозначают, где будет рог и обод.
• Используя болгарку, с края по разметке срезают лишний металл, формируя треугольную форму будущего рога. После обрезки его желательно скруглить, для чего опять используется шлифовальная машина.
• Под треугольником рога нужно вырезать выемку.
• С противоположной стороны отмечают расположение обода или пятки. Лишний металл срезается точно под прямым углом.
• Лицевую часть наковальня из рельса должна иметь ровную, поэтому все выступы на верхней части тщательно выравнивают напильником и шлифуют.
• Для надежного закрепления приспособления нужно проделать отверстия в подошве рельса.
• Нерабочие боковые поверхности очищаются от следов коррозии и загрязнения, после чего окрашиваются.
• Самодельная наковальня готова, после чего ее нужно надежно зафиксировать. Как это сделать, можно посмотреть видео:

Однако, изготавливая такую наковальню, в результате можно получить неширокую лицевую часть. Чтобы это исправить, можно применить ту же технологию, но перевернув рельс наоборот, таким образом получив широкую подошву заготовки в качестве рабочей поверхности.

Сделав такое приспособление из рельса своими руками, переходим к его установке, для чего можно использовать дополнительные швеллеры в качестве крепежа.

Как вариант, для исходного материала наковальни может послужить и кусок мощной двутавровой балки.

Но, имея более тонкий металл на своих полках, она подойдет для небольших поковок и со временем деформируется.

Такие самоделки могут на время заменить полноценное заводское изделие. Однако, со временем для нормальной и удобной работы лучше приобрести настоящее приспособление, которое намного удобней и позволяет обрабатывать металл различными приемами.

Качественная наковальня с закаленной поверхностью при проверке ударом звенит на высоких тонах, а молоток при этом отскакивает.

Если у Вас есть опыт по изготовлению самодельных наковален, поделитесь им в блоке комментариев к этому материалу. Из чего вы изготавливали такое оборудование и как оно себя показывает во время использования.

Даже не обладая практическим опытом, изготовить наковальню можно своими руками. Для этого достаточно действовать, согласно нашей пошаговой инструкции.

Сделать наковальню из рельса может каждый «домашний мастер» при помощи подручных инструментов. Сразу скажем о том, что сравнить самостоятельно выполненную наковальню с полноценным аналогом нельзя. Однако для простукивания мелких заготовок, загиб прутка на определенный угол или его расплющивания, а также подобных небольших хозяйственных работ, она отлично подходит.

Штиль 180 в разборе

Список необходимых инструментов и материалов

Наковальня своими руками изготавливается из следующих материалов и инструментов:

• Кусок рельса. Точная длина зависит от ваших предпочтений. Однако брать кусок длиной менее 30 сантиметров не рекомендуется;
• Линейка и маркер, способный разметить металл (использовать вы можете и штрих);
• Молоток, уровень и напильник по металлу;
• Лампа или фонарь;
• Болгарка и шлифовальная машинка.

Как сделать наковальню своими руками, используя все это? Согласно следующей инструкции.

Пошаговая инструкция по изготовлению наковальни из рельса

Подготовьте рабочую площадку. Установите на стол кусок рельсы, разметьте его с помощью маркера и линейки следующим образом:

1. Отмерьте 40% от общей длины рельсы, проведите линию;
2. Отмерьте половину от ширины рельсы, сделайте отметку;
3. Соедините линии и отметку таким образом, чтобы на площадке рельсы у вас образовался треугольник или так называемый «рог наковальни».

Если у вас остались вопросы по верной разметке заготовки, посмотрите фото и видео на нашем сайте.

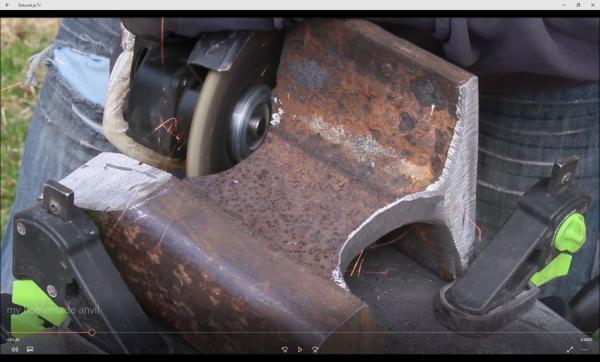

Закрепите будущую кузнечную наковальню в металлических тисках. Включите болгарку, выполните резы рога согласно линиям разметки.

Выполнив глубокие резы болгаркой, возьмите молоток. Он поможет вам ускорить процесс: отбейте с его помощью левый и правый края металлического треугольника. Будьте готовы к тому, что края будут неровными – ничего страшного в этом нет, их обработкой мы займемся позже.

Достаньте рельсу из тисков, переверните ее на бок так, чтобы отбитый треугольник «смотрел» на вас. Маркером обозначьте линии, ведущие от края рельса до внутреннего отверстия (ближнего к вам). Отбейте их молотком.

Отступив по сантиметру с каждого необработанного «заднего» конца, нарисуйте маркером линии. Ваша задача – обозначить «хвост» наковальни. Болгаркой выполняйте на металле резы, после чего кусочками отбивайте металл молотком. «Хвост» является функциональной частью инструмента. Но так как мы создаем домашнюю, а не профессиональную, наковальню, выполнять его или нет – только ваше желание.

Обработка металлической поверхности наковальни

Шлифовальным кругом удалите с металлической площадки следы ржавчины. После обработки, поверхность металла будущей слесарной наковальни должна быть гладкой и ровной.

После использования электроинструмента, воспользуйтесь ручным напильником по металлу. Поверхность следует обработать составами, защищающими металл от ржавчины. Приобрести их можно в любом специализированном магазине.

Выполните финишную шлифовку поверхности заготовки. Отшлифуйте металл кругом с мелкой зернистостью еще раз. Выполняйте процесс шлифовки столько раз, сколько это требуется для получения идеально ровной горизонтальной поверхности наковальни.

Для того, чтобы убедиться, используя уровень, что поверхность действительно идеально гладкая и ровная, просматривайте ее сбоку «на свет» с помощью лампы или обычного фонаря. Если проблески света отсутствуют, и между уровнем и поверхностью заготовки нет щелей, работа успешно завершена.

Терморегулятор на микроконтроллере своими руками

Установите рельс на тиски. С помощью шлифовальной машинки обработайте все остальные поверхности рабочей площадки наковальни, придав заготовке эстетичный вид. В результате у вас должен получиться блестящий «наконечник стрелы».

Нижнюю часть рельсы, которая покрыта ржавчиной и не обрабатывалась, покройте защитной черной краской по металлу. Она убережет материал от образования коррозии и дополнительно придаст наковальне привлекательный вид.

Ваша самодельная наковальня готова к использованию. В качестве опоры для нее можно использовать, например, обычный крепкий пень. Удалите с него поверхностные дефекты и кору, прочно закрепите созданную с нашей помощью «поделку».

Приветствую всех мозгоизобретателей! Сегодня расскажу вам как из бесполезного лома создать очень нужную поделку, а если подробнее, то из ржавого куска рельсы своим руками сделать наковальню.

Материалы

• кусок рельсы, как минимум 30см
• винты для дерева (попросту «глухарь»)
• пенёк

• УШМ («болгарка») и диски к ней — отрезные и зачистные различной зернистости
• бор-машинка или напильники по металлу
• газовая резка
• сварка

. Это мозгоруководство подразумевает, что вы умеете обращаться со всеми вышеперечисленными инструментами! Всю ответственность при создании подобной самоделки вы берете на себя!

Шаг 1: Формирование наковальни

Итак, смотрим представленное фото, изучаем мозгодизайн и с помощью всех подручных инструментов из куска рельсы формируем заготовку наковальни.

То есть немного обрезаем основание с лицевой стороны, перед заостряем, а на перемычке между основанием и самой наковальней делаем закругленные выемки.

Хороший помощник во всем этом газовый резак, или друг с газовым резаком
