Бензопила Чемпион 137: ремонт, отзывы, регулировка карбюратора

Значительную долю импортной бензопильной техники составляют модели бюджетного ассортимента. В числе прочих, эту категорию представляет недорогая, простая в обслуживании и удобная в эксплуатации бензопила Champion 137-16.

Многочисленные отзывы пользователей и специалистов сервисно-ремонтных служб подтверждают соответствие изделия потребительским требованиям и нормативам действующих промышленных стандартов.

Фото: бензопила Champion 137-16

Инструмент относится к классу бытовой техники, но по отдельным параметрам максимально приближен к полупрофессиональным стандартам. Его технические и рабочие характеристики позволяют эффективно механизировать большую часть хозяйственных, распиловочных и деревообрабатывающих работ разных уровней сложности.

Назначение Champion 137

Бензопила предназначена только для бытового использования. Ей можно работать на даче, использовать для обрезки веток или заготовки дров для мангала. Champion 137 подойдет любителям активного отдыха, т. к. это самая легкая пила в линейке бытовых бензопил Champion.

Рекомендации производителя об использовании данной бензопилы в нашей стране выполняются редко, а потому Champion 137 можно встретить на пилорамах, где ей режут горбыль. Частные конторы, которые занимаются заготовкой и продажей дров населению, тоже нередко используют эту бензопилу.

137-я модель пользуется популярностью т. к. имеет низкую стоимость. Еще одно преимущество, это стоимость ремонта и большое количество запасных частей. В специализированных магазинах имеется большой выбор как оригинальных, так и сделанных под оригинал, кустарных запчастей.

Особенности конструкции

Чемпион 137 не имеет каких-либо особенностей конструкции, все сделано максимально просто и дешево. Двигатель обычный — двухтактный, карбюратор мембранный, стартер без дополнительных пружин, но это не означает, что бензопила плохая. Её приятно держать в руках и заводится она не хуже, чем бытовая модель Хускварны, например, 236-я.

Мелкие улучшения все же имеются, это дополнительный топливный насос, который призван облегчить запуск после длительного простоя, а также регулятор натяжения цепи, установленный на боковой крышке, что достаточно удобно.

В последних вариантах Чемпион 137, производитель добавил лючок верхней крышки, через который можно без применения дополнительного инструмента получить доступ к воздушному фильтру и свече. Удобно? Конечно удобно, т. к. ранее приходилось каждый раз, когда нужно проверить чистоту воздушного фильтра, раскручивать 4 винта крепления верхней крышки и снимать её полностью.

Элементы управления пилой сделаны максимально просто, нет никаких комбинированных рычагов и прочего. Отдельный рычаг управления воздушной заслонкой, который установлен на корпусе справа от задней рукоятки. Надежный и не дорогой кнопочный выключатель зажигания.

С первого взгляда на пилу становиться понятно, что это бюджетный вариант без всяких наворотов. Ниже можно посмотреть видео-тест пилы Чемпион 137.

Технические и конструкционные особенности

Эксплуатационные возможности модели расширены за счет комплектации достаточно мощным силовым агрегатом, применением центробежного сцепления с минимальными потерями крутящего момента и экономичного карбюратора диафрагменного типа.

В достоинствах пилы:

сочетание современного промышленного дизайна с эргономикой корпуса и отличным балансом;
оптимальная для своего класса производительность;
экономный расход топлива;
высокая ремонтопригодность позволяющая выполнить несложный ремонт своими руками.

Расходные материалы и доступные по стоимости запчасти присутствуют в достаточно широком ассортименте, позволяющем восстановить работоспособность изношенного узла или комплектующей системы практически на 100%.

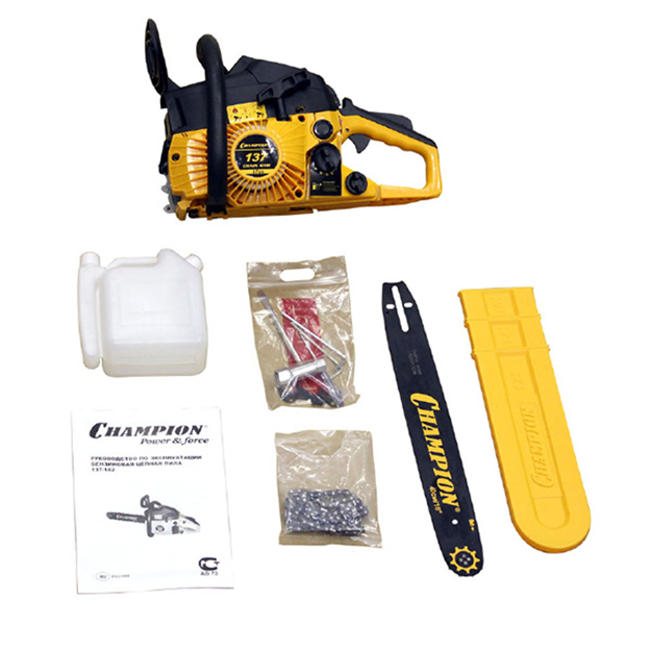

Комплектация

Комплект, в котором бензопила поставляется на прилавки магазинов минимальная и включает в себя всего несколько вещей, это:

инструкция по эксплуатации;
гарантийный талон;
комплект пильной гарнитуры (шину и цепь);
ключ свечной комбинированный;
отвертку для регулировки карбюратора (не всегда);
защитный чехол шины;
канистру для приготовления топливной смеси.

Согласно информации производителя, указанной на официальном сайте, комплектации Чемпион 137 которые имеются в наличии у продавцов, могут отличатся от официальной комплектации.

Инструкция по эксплуатации

Все инструкции по эксплуатации к бензопилам можно посмотреть на официальном сайте компании. Модели одной серии незначительно отличаются по условиям использования, как правило, этот параметр стандартен для всех бензопил. При этом, производитель может вносить некоторые изменение в мануал. Именно поэтому, перед и во время приобретения продукции Чемпион необходимо просматривать характеристики и инструкцию по эксплуатации.

Все бензопилы этого бренда имеют в инструкции стандартные указания относительно техники безопасности и правил использования. Кроме того, на последних страницах руководства производитель размещает таблицу, в которой указана периодичность и правила проведения технического обслуживания. В некоторых моделях эти таблицы совпадают.

Основные правила эксплуатации:

Приступать к выполнению работ с помощью бензопилы необходимо только после прочтения инструкции и прохождения инструктажа (для новичков) с продавцом-консультантом. Особое внимание стоит уделить сборке и настройке пилы. Все действия следует выполнять, опираясь на рекомендации в инструкции

Перед использованием рекомендуется убедиться в том, что все детали хорошо закреплены и пила функционирует без сбоев.

Обращаться с инструментом следует аккуратно. Запрещается ставить пилу на землю с включенным двигателем

Оставляя технику на длительное время, необходимо слить топливную жидкость и масло. При выборе масла стоит обращать внимание на рекомендации производителя. Как правило, это масло производителя Чемпион для двухтактных двигателей и бензин АИ 95 или 92. Если пила используется редко, оптимальная периодичность замены топливной жидкости — раз в 3-4 недели. Длительная работа может привести к перегреванию или выходу из строя двигателя и комплектующих

Через каждые 30-40, а иногда 50 минут работы (в зависимости от модели) рекомендуется приостанавливать работу и давать двигателю остыть. В более мощных моделях это время совмещают с дозаправкой. Особое внимание нужно уделить собственной безопасности. Плотная и прочная одежда, перчатки, защитные наушники и очки позволят избежать возможных травм.

Своевременное выполнение технического обслуживания позволит продлить срок службы бензопилы Чемпион.
Хранение и транспортировка бензопилы должна осуществляться в соответствии с рекомендациями производителя. Хранить в сухом месте, а транспортировать при слитом топливе и масле в защитном чехле.

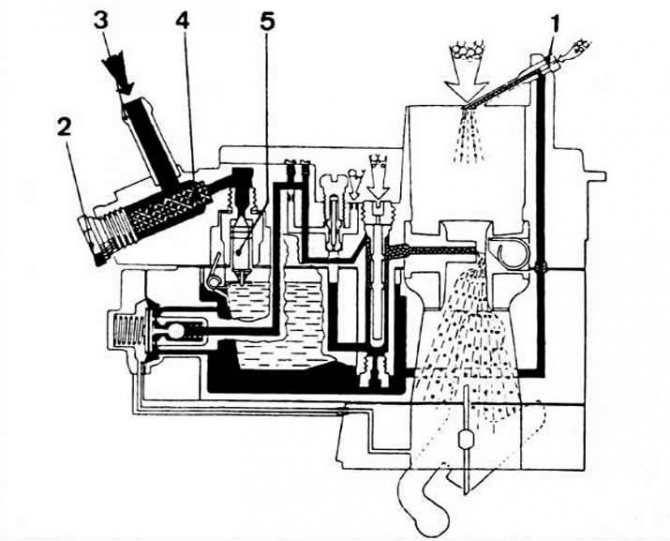

Регулировка карбюратора

Если после приобретения пила плохо работает, часто глохнет или вовсе не запускается, причиной может быть неправильно отрегулированный карбюратор. Самостоятельно выполнять эту задачу производитель не рекомендует. При этом, если придерживаться инструкциям специалистов, то отрегулировать карбюратор можно самостоятельно. Видео по выполнению этой задачи представлено ниже.

Первый запуск

Первый запуск бензопилы, как правило, осуществляется на холостом ходу и начинается с обкатки. Для проведения обкатки двигателя разводится топливная смесь в соотношении 1:25 (масло:топливо). Далее необходимо заполнить бачок системы автоматической смазки цепи и отрегулировать интенсивность подачи масла. Если этого не сделать, масло будет вытекать и ухудшать качество распиливания или вовсе не поступать на цепь.

После выполнения всех действий по сборке, настройке и заправке пилу необходимо запустить сначала на малых оборотах и постепенно повышать мощность. Следующие 7-9 бачков рекомендуется проработать в щадящем режиме, на средних мощностях. Соотношение топливной смеси в этот период составляет 1:50.

Как правило, в комплектацию Чемпион входит емкость для смешивания топлива и масла, что упростит задачу.

Что касается натяжения цепи, то на многих моделях есть специальная функция. При этом, производитель в руководстве указывает, как выполнять это действие самостоятельно.

Ремонт своими руками

Ремонтировать Champion 137 можно как в сервисном центре, так и самостоятельно. Типовые неисправности данной модели следующие:

отсутствие искры;
прекращение подачи топлива;
неисправности карбюратора (засоры, дефекты клапан форсунки, дефекты мембран главной камеры и топливного насоса);
подсос воздуха в картер через прокладку или сальники;
разгерметизация карбюратора.

При наличии определенного опыта диагностировать и устранить неисправности можно самостоятельно.

Если бензопила по каким-то причинам не держит или набирает обороты на холостом ходу, это первый признак подсоса воздуха в картер или карбюратор. Работать пилой с такой неисправностью нельзя, т. к. далее последует перегрев и заклинивание двигателя.

Как разобрать чемпион 137

Для того чтобы самостоятельно разобрать Чемпион 137 нужно знать только два основных правила:

Маховик и сцепление откручиваются по ходу бензопилы.
Для того чтобы заблокировать коленчатый вал от проворачивания, нужно использовать специальный штопор или шнурок с навязанными на него узелками, который устанавливается через свечное отверстие и блокирует ход поршня.

Детали бензопилы снимаются в следующем порядке;

верхняя крышка;
стартер и крышка тормоза цепи;
маховик и сцепление;
карбюратор и глушитель;
двигатель.

При сборке необходимо соблюдать обратную последовательность.

Картер бензопилы Чемпион 137 должен устанавливаться на красный герметик, больше ни где герметик использовать нельзя.

Если при разборе бензопилы Чемпион 137 были повреждены прокладки карбюратора и его проставки, то при сборке необходимо их заменить, в противном случае пила будет подсасывать воздух и весь ремонт окажется напрасным.

Для того чтобы проверить сальники коленчатого вала на предмет подсоса воздуха при отсутствии специального инструмента, можно использовать следующую методику.

Снять с бензопилы маховик, сцепление и карбюратор, после чего при помощи шприца залить в картер двигателя керосин, (если керосина нет, то можно использовать топливную смесь) при этом нужно визуально контролировать сальники на предмет подтеков. Если подтеки есть, то сальники дефектные и их необходимо заменить.

Двигатель

В большинстве случаев в работе двигателя встречаются следующие проблемы:

двигатель перестал заводиться;
двигатель заводится, но спустя некоторое время глохнет;
двигатель не способен развить необходимую мощность;
двигатель работает крайне неустойчиво.

Как проверить сальники коленвала

Наличие течи сальников можно проверить, лишь добравшись до самого коленвала, и тщательно рассмотрев его на предмет подтеков. О том, как правильно это сделать, вы можете ознакомиться на видео:

Как проверить компрессию на бензопиле

При уровне компрессии ниже 8 атмосфер двигателю будет недостаточно имеющей мощности, а значит и бензопила не сможет полноценно функционировать.

Для замера компрессии необходимо:

Снять защитную крышку и выкрутить свечу.
Вставить наконечник компрессометра в отверстие, где должна находится свеча.
При помощи стартового шнура предать поршню вращение и запомнить максимальные показания измеряющего прибора.

Регулировка карбюратора бензопилы Чемпион 137

Регулировка может исправить ситуацию только тогда, когда в пиле отсутствует подсос воздуха и засоры топливной системы, а бензопила продолжает набирать обороты на холостых или не развивает обороты и полной мощности.

Карбюратор Чемпион 137 мембранный и имеет три стандартных регулировочных винта (Н), (Т) и (L). Правильная настройка проводится по следующему алгоритму:

при заглушенном двигателе, все винты кроме (Т) устанавливают в положение 1,5-2 оборота от полностью закрученного состояние;
пилу заводят и дают прогреться в течение нескольких минут;
закручивая винт (L) находят максимальное количество оборотов на холостых, затем ослабляют винт на ¼ оборота;
винтом (Т) корректируют обороты холостого хода до 3000, если регулировка производится без тахометра, то винт (Т) выкручивается до тех пор, пока цепь на пиле не перестанет крутиться;
закручивая винт (Н) устанавливают 12500 оборотов, если тахометра нет, то на слух находятся максимальные обороты при полностью открытом дросселе, после чего винт выкручивается на одну четверть оборота.

Правильно отрегулированный карбюратор обеспечивает стабильную работу двигателя на холостом ходу и делает его приемистым.

Как отрегулировать карбюратор

Для проведения регулировки, необходимо сперва прокрутить винты максимальных и минимальных оборотов до момента их самого высокого сопротивления. После этого, повернуть их обратно, оставив в таком положении после полутора оборотов. Затем, двигатель прогревается в течение десяти минут, находясь на средних оборотах

Важно следить за тем, чтобы цепь не двигалась. В случае, если мотор заглохнет, надо сразу довернуть винт регулирования до состояния упора

Также, для надлежащей работы бензопилы Чемпион важно натяжение цепи. Ее можно проводить самостоятельно

Плохое натяжение может спровоцировать слет цепи с шины или ее повреждение. При избыточном натяжении, увеличивается нагрузка на мотор, впоследствии чего, пила изнашивается быстрее.

Для того, чтобы отрегулировать цепь надо: осмотреть натяжной механизм, который расположен справа от боковой крышки, которая фиксирует ось, раскрутить болты, которые отвечают за фиксацию шины. Подобрать регулировочным винтом степень натяжения, перемещая ось вперед, отрегулировав цепь, затянуть болты.

Отзывы владельцев

Александр. 45 лет. Белоярск.

Уже более полутора лет я являюсь владельцем Чемпион 137. Пила мне очень нравиться, хотя работаю ей редко, только когда необходимо наготовить дровишек для мангала и бани. За все время, что я владею этой пилой она подвела всего один раз. Как потом оказалось, я сам нарушил алгоритм запуска и залил свечу. Почитав инструкцию, я выяснил как нужно продувать двигатель после неудачной попытки пуска и самостоятельно завел пилу, правда она некоторое время сильно дымила, но потом выхлоп пришел в норму. Пилой доволен рекомендую.

Иван. 56 лет. Курск.

Купил Чемпион 137 после того как у меня сломался Штиль 180, а стоимость ремонта оказалась равнозначна покупке Чемпион 137. Сейчас немного жалею. Как только берешь Чемпион в руки, сразу чувствуется разниц со Штилем. Пила хуже заводится на горячую, хуже пилит, но я успокаиваю себя тем, что заплатил за нее практически в два раза меньше, чем стоит новый Штиль 180. Скорее всего эта пила устроит тех, кто ранее не имел дело с бензопилами.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Обслуживание

Новая пила нуждается в обкатке. Для этого приготовьте смесь: масло для двухтактных двигателей + бензин в соотношении 1:25. После выработки на холостом ходу одного бачка, измените пропорцию смеси на 1:50. Последующие 8-10 бачков работайте в щадящем режиме. Не допускайте перегрева двигателя.

Не забудьте заправить систему автоматической смазки цепи. Используйте фирменные масла Champion или обычное автомобильное масло. Не заливайте в бачок переработанную жидкость.

Регулировка карбюратора

После обкатки, некоторые владельцы бензопилы Champion 254-18 проводят регулировку карбюратора.

Для этого:

Заведите пилу, проверните регулировочные винты высоких и низких оборотов до упора. Отверните обратно на 1,5 оборота.
Прогрейте пилу около 10 минут. Выставьте холостой ход винтом холостого хода.
Проверьте работу пилы на ускорение.
