Бензиновая цепная пила Калибр БП-1500/16У или бюджетный трудяга на все случаи

Как снять карбюратор с бензопилы?

Прежде, чем почистить карбюратор или выполнить его ремонт, данный элемент бензопилы потребуется демонтировать и отключить от других узлов. Для этого необходимо соблюдать определенный порядок действий. Алгоритм демонтажа выглядит следующим образом:

• Вначале снимите верхнюю крышку, открутив 3 болта по ее периметру;
• Снимите фильтр, имеющий форму поролоновой прокладки;
• Отключите шланг подачи топлива;
• Снимите тягу привода;
• Отсоедините наконечник троса;
• Аккуратно снимите и полностью вытащите шланг подачи топлива.

Каждое из действий старайтесь выполнять как можно аккуратнее. В противном случае появится риск повреждения важных элементов бензопилы.

Что надо сделать:

1. Для того, чтобы почистить карбюратор бензопилы надо подготовить чистый, хорошо освещённый стол и все необходимые инструменты

(включая спец. инструмент). Мелкий крепёж и детали карбюратора должны быть чистыми и разложены в порядке, соответствующем очерёдности разборки.

2. Сначала надо очистить снаружи двигатель бензопилы и корпус воздушного фильтра

щёткой или сжатым воздухом.

3. Снять крышку воздушного фильтра, снять фильтрующий элемент, снять корпус воздушного фильтра

. Для этого надо отстегнуть защёлки или выкрутить болты. Если, осмотрев корпус, не получается найти его крепление, надо обратиться к Руководству пользователя своей бензопилы или триммера, или найти информацию по деталям данного триммера / бензопилы в интернете.

4. Открутить крепёж, который крепит карбюратор к двигателю.

Это могут быть или длинные болты, или шпильки с гайками и шайбами. Надо быть осторожным, чтобы гайка или шайба не упали в двигатель (может быть сложно достать).

5. Отсоединить от карбюратора тросик газа и тяги

, запомнив как они были установлены, чтобы потом так же их установить на место. Если есть пружины, снимать их надо, стараясь не растянуть.

6. Стянуть со штуцеров карбюратора топливные шланги.

Шланги можно аккуратно снять, используя круглогубцы. Если топливные шланги зажаты хомутами, то сначала надо снять эти хомуты.

7. Стянуть карбюратор со шпилек

, стараясь не повредить прокладку, находящуюся между карбюратором и цилиндром бензопилы или триммера. Запомнить в каком положении стоял карбюратор, чтобы после очистки точно также установить его на место (обычно карбюратор симметричен и его ошибочно можно установить вверх ногами, но тогда будут проблемы с подсоединением шлангов и троса газа).

8. Почистить карбюратор снаружи

жёсткой синтетической кисточкой так, чтобы грязь и мусор не попали внутрь карбюратора или в цилиндр двигателя бензопилы. Затем смыть всю грязь снаружи, используя туже кисточку и очиститель карбюратора (КарбКлинер).

9. Открутить винты крепления крышки диафрагмы карбюратора

(обычно их 4). Затем снять крышку диафрагмы, осторожно подковырнув её отвёрткой так, чтобы не повредить прокладку и привалочные поверхности на крышке и корпусе карбюратора, чтобы не нарушить герметичность соединения. Затем легонько за край снять диафрагму. Осмотреть каналы и полость на присутствие грязи и мусора. Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора.

10. Когда будет идеальная чистота под диафрагмой, установить крышку диафрагмы на место

. Если в карбюраторе накопилось много смолистых отложений или «лака» и при снятии диафрагма порвалась, в таком случае надо купить ремкомплект карбюратора бензопилы, соответствующей марки и поменять диафрагму и прокладки.

11. Открутить топливный фильтр тонкой очистки

в нижней части карбюратора. Надо выкрутить 4 винта (обычно) и аккуратно снять его, чтобы не повредить прокладку. Если прокладка будет повреждена, надо будет сделать или купить новую прокладку.

12. Надо осмотреть часть карбюратора, к которой подводится топливо

. Если там есть смолистые отложения или «лак», надо их убрать очистителем карбюратора. Если этих отложений много или они сразу не удаляются, надо в техническую посуду (фотованночку или кастрюльку) набрать очистителя карбюратора и поместить в него на некоторое время детали карбюратора, которые надо очистить, чтобы очиститель разъел трудноудаляемые отложения.

13. Чтобы хорошо очистить и продуть штуцера

лучше использовать трубочку на аэрозольном баллончике очистителя карбюратора. Также можно брызнуть очистителя в топливные шланги в местах их соединения со штуцерами.

14. Продуть сжатым воздухом все детали карбюратора

, чтобы удалить остатки очистителя или загрязнений.

15. Собрать карбюратор

, хорошо затянув все крепёжные винты.

16. Подсоеденить к карбюратору все шланги, трос газа, тяги и пружины

, в порядке обратном порядку разборки. Как почистить карбюратор – всё.

17. Завести двигатель

, чтобы проверить и при необходимости провести регулировку карбюратора.

Также надо осмотреть топливные шланги, включая шланг обратки и «грушку» ручной подкачки топлива, чтобы проверить не забиты ли они чем-либо, не протекают ли эти шланги и нет ли подсоса воздуха в элементах подачи топлива.

Заменить топливный фильтр в баке (топливный фильтр грубой очистки) перед заправкой.

Очистить фильтрующий элемент воздушного фильтра, чтобы обеспечить правильность регулировки карбюратора и дать достаточное количество воздуха, необходимое для нормальной работы мотора.

Перед тем, как почистить карбюратор бензопилы, надо слить всё топливо из бака. Если топливо загрязнено или оно старое, лучше от него избавиться, а бензопилу или триммер заправить качественным чистым топливом (хороший 95-й бензин, хорошее 2-тактное масло, смешанные в правильной пропорции).

Разборка карбюратора при необходимости проверки или ремонта составных частей

Чтобы правильно выполнить настройку карбюратора китайской бензопилы, необходимо сначала запомнить заводские настройки устройства, затем включить двигатель. В последствии придется оставить его работать в течении нескольких часов, чтобы точно выставлять собственные параметры. Иногда работы выполняются разу после десятиминутного функционирования двигателя, однако многие модели китайского производства требуют особенного обращения.

Китайская модель бензопилы

Порядок регулировки:

1. Мероприятия начинаются в режиме холостого хода. С помощью регулировочных винтов нужно добиться планомерного набора оборотов двигателем, поэтому следует сначала дать ему поработать на малых оборотах. Отклонением от нормы является перемещение цепи по шине. В этом случае нужно отрегулировать крайними винтами оптимальное положение для того, чтобы цепь оставалась неподвижной.
2. Осуществляется переход на обороты средней скорости. Иногда двигатель при этом задымляется. Этот дефект можно устранить, если закрутить винт для подачи более бедной топливной смеси.

• Осуществляется проверка двигателя устройства. Бензопилу переводят на минимальные обороты, а затем осуществляется стремительное нажатие на рычаг. При максимальном нажатии его выдерживают в течении 3 секунд. Если есть нарушения в работе двигателя, нужно постепенно ослаблять винт до достижения оптимального положения.
• Бензопила должна поработать несколько часов в реальных условиях. Нужно заниматься распилом древесины, а затем выполнить осмотр всех элементов, задействованных в данном мероприятии. Если есть отклонения, их нужно исправить, пользуясь регулировочными приспособлениями. Когда все дефекты устранены и установлены оптимальные настройки для подачи правильно концентрированного топлива, можно считать процесс настройки устройства завершенным.

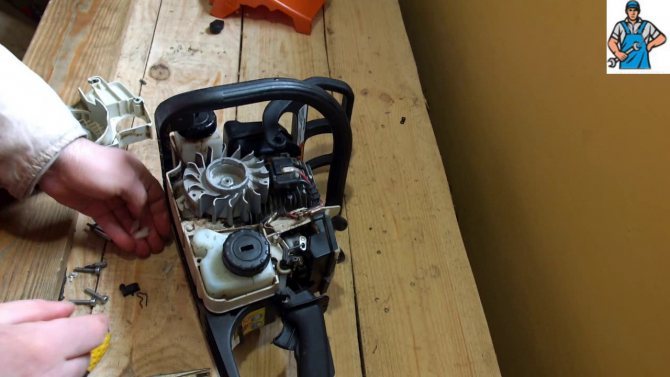

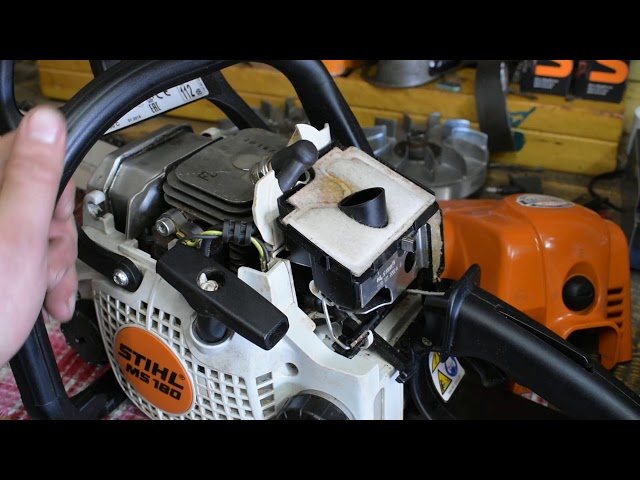

Распространенные поломки Stihl 180

К всераспространенных заморочек с бензопилой стиль

можно отнести:

• Разрыв шнура;
• Износ звездочки;
• Истоки в цепной системе подачи масла;
• Износ масляного насоса червячного редуктора;
• Воздух просачивается через уплотнители масла в картер мотора;
• Отсутствие искры на свече зажигания;
• Отсутствие подачи горючего в случае дефектов в карбюраторе (мы не будем останавливаться на их, так как ремонт и настройка карбюратора бензопилы. Довольно широкий вопрос и речь пойдет в отдельной статье)
• Разрыв ушки сидения под рычагом управления движком.

На данный момент мы разглядим неисправности более тщательно и начнем с ремонта масляного насоса.

READ Чем Заправлять Бензопилу Stihl

Неисправности Бензопилы Хускварна 142

Ремонт бензопилы Хускварна 137, 142, 240, 365 своими руками — видео Бензопила является неподменным ассистентом для каждого реального владельца.

С момента возникновения инструмента его популярность быстро росла.

Так, бензопила Хускварна 142 обладает высочайшей функциональностью. Она обширно употребляется не только лишь в лесном хозяйстве, да и на приусадебных участках.

Избрать бензопилу достаточно просто

Так, идеальнее всего направить внимание на известные бренды, такие как Хускварна. Эта компания производит широкую линейку такового инструмента

Хускварна 240 и другие модели владеют высочайшим качеством и функциональностью. Но, к огорчению, даже такие инструменты не застрахованы от поломок.

Возможные неисправности

После того как в доме появилась бензопила, многие хозяева с облегченностью вздохнули.

Ведь, этот инструмент позволяет решать сложные задачки достаточно стремительно и просто.

Но, тут стоит учесть, что бензопила нередко выходит из строя. Это связано с тем, что она подвергается огромным нагрузкам во время эксплуатации. Потому необходимо всегда быть готовым к устранению поломок.

Сейчас есть огромное количество мастерских, которые предлагают свои услуги по ремонту бензопил и других инструментов. Но, это не означает, что при появлении неисправности необходимо сразу бежать в ремонтную мастерскую.

Некие неисправности можно убрать своими руками. Для этого необходимо просто знать главные предпосылки появления поломок и метод их устранения.

Так, в процессе частого использования инструмента могут возникать поломки:

• карбюратора;
• глушителя;
• масляного насоса;
• системы зажигания и подачи топлива.

Каждую из этих поломок можно устранить собственными руками. Главное – это знать последовательность работ при устранении той или иной неисправности.

Статью о самостоятельном ремонте бензопилы Штиль 180 читайте здесь.

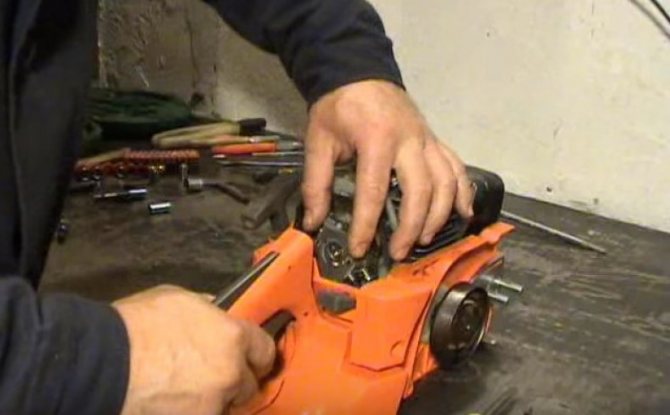

Замена шатунного механизма

Шатунный механизм довольно сложный имеет бензопила «Партнер 350». Неисправности его часто сопровождаются громкой работой мотора. Также следует отметить, что при поломке шатунного механизма часто выходит строя карбюратор. В данном случае ремонт бензопилы «Партнер 350» своими руками целесообразнее начинать с осмотра модуля зажигания. Также потребуется полностью проверить муфту. В частности, внимания заслуживает состояние центробежного сцепления.

Для того чтобы осмотреть его, необходимо снять верхнюю крышку. Непосредственно муфта у данной модели располагается возле карбюратора. Чтобы добраться до центробежного сцепления в пиле, снимается маховик. Далее отсоединяется головка карбюратора

В данном случае важно не повредить топливную систему. Крепится центробежное сцепление на болтах

Отсоединить данную деталь можно при помощи ключа. Если под цилиндром виднеются трещинки, значит, сцепление придется менять. Однако некоторые специалисты советуют с этим не спешить. Если трещинки неглубокие, можно попробовать немного сточить поверхность при помощи напильника.

Что делать, если бензопила не заводится и дальше?

Если первичный осмотр ничего не дал или дефекты в процессе поиска были устранены, а бензопила и дальше не заводится, то искать нужно более серьезные причины. Выявлять и устранять такие поломки лучше всего в сервисном центре. Однако, при наличии опыта, отыскать и устранить их можно и самостоятельно. Что диагностировать и проверять?

1. Компрессию в цилиндре;
2. Компрессию в картере;
3. Работу карбюратора.

В первом случае проверка компрессии в цилиндре позволит выяснить состояние цилиндропоршневой группы (ЦПГ) бензопилы не желающей заводиться на холодную. Для этого понадобиться компрессометр. Прибор ввинчивается на место свечи зажигания и производится холостой пуск двигателя. Замер показаний позволяет судить о состоянии ЦПГ. При отсутствии компрессометра определить компрессию в цилиндре можно навскидку следующим образом:

• Приложите палец к свечному отверстию;
• Попытайтесь завести двигатель бензопилы.

Приложив палец к свечному отверстию и подергав стартер, можно проверить компрессию в цилиндре

Если почувствуете, что палец сильно втягивает в свечной канал, то с компрессией все в порядке. Отсутствие разряжения в камере, говорит о наличии неисправности. Цилиндропоршневая группа нуждается в более детальном осмотре, который даст представление о состоянии поршня и цилиндра, поршневых колец и подшипников.

Не завестись бензопила на холодную может и по причине отсутствия компрессии в картере двигателя. Основной причиной тому является повреждение прокладки, размещенной между цилиндром и картером. Выявить отсутствие компрессии довольно легко:

• Отсоединяем верхнюю трубочку от карбюратора;
• Наливаем в обычную пробочку бензин;
• Погружаем в топливо снятую трубочку;
• Дергаем несколько раз стартер.

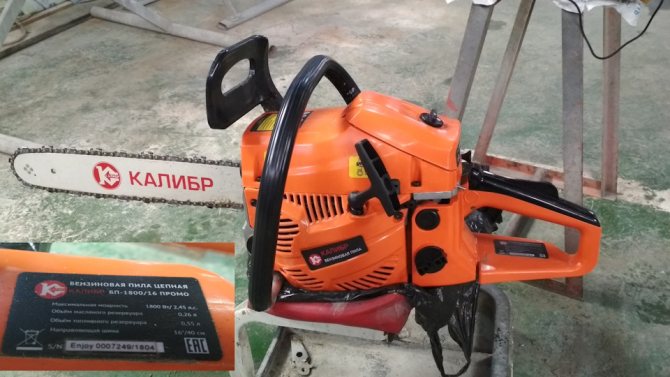

Первая бензопила в линейке Калибр

Первая представительница линейки, которая отличается самыми низкими характеристиками мощности и производительности, это бензопила Калибр БП 1500/16У.

Давайте сразу разберемся, как расшифровывается обозначение.

1. Буквы БП — это сокращение от слова бензопила.
2. 1500 – мощность двигателя.
3. 16 – означает, что на пилу устанавливается шина длиной 16 дюймов.
4. Буква У, в конце обозначения, говорит о наличии системы бокового натяжения цепи, наличие системы считается улучшением (улучшенная).

Характеристики БП 1500/16У

Как было сказано ранее, мощность данной модели 1,5 кВт, что в переводе чуть более двух лошадей. В принципе этого достаточно для решения каких-то не сложных задач, но пилить толстые деревья с такой мощностью некомфортно и долго, т.к. скорость реза низкая.

Вес полностью собранной пилы 6,1 кг, в сравнении с одноклассниками, например Штиль 180, эта модель Калибр очень тяжелая, к тому же сильно проигрывает по максимальному количеству оборотов, которых у нее всего 11000 об/мин, в то время как Штиль выдает 13500.

Техническое обслуживание цепной бензиновой пилы Husqvarna 137

Что подразумевается под обслуживанием цепной бензопилы? Это, прежде всего:

1. Очистка воздушного и топливного фильтров.
2. Обслуживание свечи зажигания.
3. Контроль тормозного механизма.
4. Ремонт карбюратора бензопилы.
5. Очистка масло проводящих канальцев.
6. Очистка бензопилы от стружки и загрязнений.
7. Замена звездочки на бензопиле.
8. Проверка надежности креплений.
9. Заточка цепи.
10. Обслуживание пильной шины.
11. При необходимости регулировать зажигание.

Правильная подготовка к хранению

Новоявленных владельцев техники интересуют следующие вопросы:

• как отрегулировать карбюратор на бензопиле “Хускварна” 137;
• где находится сапун на бензиновой цепной пиле Husqvarna 137;
• как поменять звездочку на бензопиле и т. д.

Регулировка карбюратора

После обкатки, некоторые владельцы бензопилы проводят регулировку карбюратора. Она состоит из нескольких этапов:

1. Заведите пилу, проверните регулировочные винты высоких и низких оборотов до упора. Отверните обратно на 1,5 оборота;
2. Прогрейте пилу около 10 минут. Выставьте холостой ход винтом холостого хода. При правильных настройках цепь не будет перемещаться по шине на холостом ходу;
3. Проверьте работу пилы на ускорение. При нажатии на акселератор скорость должна, быстро возрасти.

Перед тем, как начать регулировать карбюратор на бензопиле самостоятельно, предлагаем посмотреть видео, где показано, как правильно разобрать бензопилу Хускварна 137 и как производится непосредственно сама настройка.

Бензиновая цепная пила Калибр БП-1500/16У или бюджетный трудяга на все случаи

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о бензиновой цепной пиле КАЛИБР БП-1500/16У, относящейся к бензопилам бытового класса и имеющей некоторые интересные особенности. В обзоре также будет небольшой экскурс по работе бензопил с частичной разборкой, поэтому кому интересно, как устроена бензопила и как она работает, милости прошу под кат. Upd

, по просьбам читателей добавил в обзор фото с видом цилиндра и регулировочным винтом подачи масла.
Upd 2
, продавец вроде бы снизил немного цену, не знаю на долго ли
Общий вид бензопилы КАЛИБР БП-1500/16У:
Бензопила покупалась отцу для нечастой распиловки дров (пару раз за сезон). Поскольку фирма Калибр оставила приятные впечатления (после эксплуатации УШМ), а переплачивать за бренд не хотелось, то решил купить там же, в официальном магазине Калибр на АлиЭкспресс. Пруф:
Краткие ТТХ:
— Производитель – Калибр — Наименование модели — БП-1500/16У — Корпус – металл и пластик — Тип двигателя – двухтактный бензиновый с воздушным охлаждением — Тип топлива – неэтилированный бензин Аи-92 с маслом для 2-х тактных двигателей — Выходная мощность – 1500Вт (2,04л.с.) — Число оборотов в минуту – 0-11000 об/мин — Регулировка оборотов – присутствует — Способ запуска – ручной стартер, электронное зажигание — Длина направляющей шины – 16” (40см) — Типоразмер цепи — 3/8-1,3-56 — Объем масляного/топливного баков – 260мл/550мл

Комплектация:

— бензопила КАЛИБР БП-1500/16У — направляющая шина с чехлом — пильная цепь — тормоз цепи в сборе — зубчатый упор с крепежом — емкость для приготовления топливной смеси — два шестигранных ключа и один комбинированный (свечной) ключ — отвертка и напильник — инструкция

Внешний вид:
Бензопила КАЛИБР БП-1500/16У представляет из себя инструмент, предназначенный для валки или распиловки деревьев, заготовки дров, а также других строительных работ. Она выполнена в оранжевой окраске, как и большинство аналогичных бензоинструментов: В основе работы бензопилы используется одноцилиндровый двухтактный карбюраторный двигатель, обладающий перед привычным четырехтактным двигателем (как в автомобилях) рядом преимуществ, а именно: более высокая литровая и удельная мощность (в 1,5-2 раза), меньшие габариты, более простое устройство и соответственно более низкая цена. В связи с этим, двухтактные двигатели внутреннего сгорания широко распространены в различном бензоинструменте, даже несмотря на некоторые свои недостатки. В данной модели используется двигатель мощностью 2,04 л.с. (1,5кВт), что вполне достаточно для большинства видов работ. По внешнему виду и конструктивным особенностям, бензопила КАЛИБР БП-1500/16У практически ничем не отличается от большинства аналогичных бензиновых пил: присутствует массивная прорезиненная рукоятка для удержания пилы левой рукой, задняя рукоятка для направления пилы и управлением оборотами, стартер ручного типа, а также некоторые интересные «примочки», о которых чуть ниже. Все это размещено в достаточно компактном корпусе: С левой стороны корпуса присутствует наклейка с наименованием модели, краткими характеристиками и серийным номером устройства, судя по которому, пила произведена в январе 2022 года (последние 4 цифры): Как и большинство бензопил, КАЛИБР БП-1500/16У оснащается ручным запуском (см. подробнее в разделе «Разборка»). Для прокрутки стартера, с левой стороны корпуса присутствует специальный барабан с намотанным тросиком и рукояткой на конце: За подачу газа и соответственно регулировки оборотов отвечает нижний рычаг, который совмещен с предохранительным рычагом сверху, защищающий оператора от острой цепи при случайном нажатии: К сожалению, данная модель не имеет фиксатора, хоть он и предусмотрен конструкцией. За минус это можно не считать, поскольку при распиловке он практически не используется. В случае проблем с оборотами, в бензопиле Калибр БП-1500/16У предусмотрены 3 регулировочных винта карбюратора (T/L/H): Они отвечают за регулировку максимальных (High) и минимальных (Low) оборотов (прикрыты резиновой заглушкой), а также оборотов холостого хода (T). Первые два трогать не советую, а вот с последним можно поиграться, если вдруг цепь периодически проворачивается на холостых оборотах. Интересной особенностью данной модели является наличие предварительной подкачки топлива (праймера), позволяющего производить запуск бензопилы при неблагоприятных условиях. Он представляет из себя прозрачный бензостойкий резиновый колпачок, при нажатии которого принудительно всасывается топливо и подается в карбюратор:

Небольшая разборка:

Поскольку бензопила покупается нечасто, то не разобрать и не посмотреть, как все устроено просто нельзя. Учитывая мой интерес к различной технике, не разобрать я просто не мог. Для неполной разборки, а также периодической чистки, необходимо открутить винт воздушного фильтра. Немаловажным достоинством данной модели является быстросъемная крышка воздушного фильтра, позволяющая буквально за пару секунд снять и прочистить фильтр:

Ну и в заключение, пара слов о смазке цепи. Для смазки цепи в процессе работы, в направляющей шине предусмотрено еще одно отверстие с каждой стороны, расположенное со стороны крепежа к корпусу пилы:

В комплекте идут следующие аксессуары (слева-направо): два шестигранных ключа, зубчатый упор с крепежом, пильная цепь, плоская отвертка, напильник для заточки цепи и комбинированный (свечной) ключ. В основном пригодятся только свечной и шестигранные ключи:

Я не являюсь экспертом в данной области, поэтому приведу лишь те примеры, о которых знаю и которыми пользуюсь сам.

1) Натяжка цепи:

Первое время необходимо пристально следить за натяжкой цепи. Насколько я знаю, немногие фирмы-производители (Shtil) производят предпродажную растяжку цепей. Компания калибр не заявляет о растяжке, поэтому первое время желательно уделять большое внимание состоянию цепи. Регулировать натяжку цепи необходимо только в холодном состоянии. После продолжительной распиловки, натягивать цепь нельзя, поскольку температурный коэффициент расширения металлов сыграет свою злую шутку и в худшем случае может «увести» шину. Для натяжки цепи немного ослабьте две гайки и с помощью универсального ключа или отвертки подкрутите регулировочный винт:

2) Смазка цепи и шины

В бензопиле КАЛИБР БП-1500/16У применена автоматическая подача масла в паз направляющей шины, поэтому требуется лишь своевременно проверять и заполнять маслом масляный бочек. Рекомендуется перед каждой эксплуатацией бензопилы проверять уровень масла. Емкость маслобака рассчитана таким образом, что при равной заправке баков, топливо кончается быстрее, во избежание работы бензопилы (цепи) без масла. Рекомендуется применять минеральное масло, которое в отличие от синтетики/полусинтетики со временем разлагается и не наносит вред окружающей среде. Расход масла регулируется специальным винтом на нижней стороне корпуса:

3) Приготовление топливной смеси:

Для приготовления топливной смеси необходим неэтилированный бензин Аи-92 и специальное масло для двухтактных двигателей. Нужные пропорции смешивания необходимо смотреть на упаковке (бутылке) с маслом. Обычно это 40:1 или 50:1, реже 25:1. Чем лучше масло, тем пропорции соотношения выше. Масла Shtil, Husqvarna имеют пропорции 50:1. Для более удобной заправки в комплекте идет специальная емкость с делениями. Долго хранить смесь не рекомендуется, хотя в течение месяца-двух ничего страшного не будет. В связи с этим, не рекомендуется готовить топливную смесь «прозапас».

4) Запуск холодного двигателя

Бензопила КАЛИБР БП-1500/16У создана с учетом российского климата, поэтому имеет все необходимые приспособления для беспроблемного запуска двигателя даже при неблагоприятных условиях. Для этого необходимо включить зажигание (выключатель), несколько раз нажать на колпачок праймера, пока не появится бензин в колпачке и вытянуть до упора рычаг дроссельной заслонки. Далее нужно зафиксировать рычаг газа на задней рукоятке, нажимая верхний предохранительный рычаг. После всех этих манипуляций кладем бензопилу на ровную поверхность таким образом, чтобы направляющая шина с цепью не касались земли или других предметов. Для лучшего удержания бензопилы при заводке, наступаем правой ногой на нижнюю сторону задней рукоятки и резкими движениями за ручку заводки (стартера), вытягиваем шнур на расстояние 40-45см. Для равномерной намотки шнура, рекомендуется придерживать ручку при обратном ходе. Пробовать заводить необходимо до первых «вспышек» или «схватывания», т.е. до появления первых признаков запуска. Только после этого задвигаем (отпускаем) рычаг дроссельной заслонки в обычное положение. При следующем запуске двигатель должен завестись и работать на повышенных оборотах. Дайте поработать двигателю 15-20 секунд и отпустите кнопку газа. Обороты должны снизиться до номинальных. ВАЖНОЕ замечание, если «прощелкать вспышку» и не задвинуть рычаг дроссельной заслонки, то при следующих запусках велика вероятность заливки свечи топливом, поскольку смесь получается обогащенной. В этом случае нужна будет просушка свечи.

5) Просушка свечи зажигания

Как писал выше, если «прощелкать вспышку», то велика вероятность заливки свечи топливом. Если это произошло, то необходимо снять крышку воздушного фильтра, вынуть сам фильтр и выкрутить свечу. Благодаря наличию быстросъемной крышки воздушного фильтра, для просушки свечи нужен лишь свечной ключ. Если свеча мокрая, необходимо ее продуть (просушить) и установить все снятые элементы обратно, включая свечу. Перед установкой, по желанию можно проверить наличие искры. Для этого кладем свечу на цилиндр таким образом, чтобы она касалась металлической частью цилиндра. Высоковольтный провод с колпачком, соответственно, подключаем к свече. Затем делаем пару рывков и если свеча дает искру, то собираем все в обратной последовательности. При следующем запуске следуем рекомендациям и караулим появление первых признаков запуска двигателя, т.е. небольшой хлопок или «вспышку». Необходимо периодически выкручивать свечу и смотреть ее состояние, а также состояние стенок цилиндра (с фонариком). Если свеча черная, с нагаром, то в большинстве случаев это означает, что используемое масло не слишком качественное или неправильно соблюдены пропорции смешивания. Гораздо реже это относится к проблемам карбюратора.

Небольшая демонстрация работы:

Хотелось бы сделать небольшое замечание. При отсутствии опыта использования подобного инструмента, пилить краем шины и удерживать распиливаемые бруски в непосредственной близости от цепи опасно:

Пользуйтесь такими приемами работы, только если уверены в своих силах и имеете достаточный опыт работы с бензопилами. Если до этого не работали бензопилами, старайтесь пилить третьей частью шины, считая от «носика» шины, либо по центру шины!

Плюсы:

+ хорошее качество изготовления + все преимущества бытовых бензопил (размер, вес, уровень шума, вибрация, расход и т.д.) + достаточная мощность для большинства работ + простота сборки и эксплуатации + наличие регулировочных винтов карбюратора в быстром доступе + муфта сцепления центробежного типа + простой механизм подтяжки цепи + бесконтактное электронное зажигание + наличие ручного насоса предварительной подкачки топлива (праймера) + свободно болтающийся топливный фильтр + быстрый доступ к фильтру тонкой очистки, наличие фильтра грубой очистки + наличие зубчатого упора + цена

Минусы:

— отсутствует кнопка фиксации рычага газа — отзывы по качеству цепи противоречивые

Вывод:

инструмент достаточно простой и неприхотливый в использовании. По качеству сборки нареканий нет, поэтому кто подыскивает бюджетную модель, рекомендую к покупке…

Устройство карбюратора бензопилы – просто и доступно

Как и в случае с другими узлами бензопил, прежде, чем ремонтировать карбюратор, следует детально изучить его конструкцию. Это поможет определить истинную поломку и быстро устранить ее. Конструкция карбюратора бензопилы состоит из таких элементов:

• Трубка – оборудуется поперечной заслонкой, регулирующей попадание воздуха внутрь системы;
• Диффузор – расположен рядом с входным отверстием подачи топлива. При сужении диффузора скорость подачи воздуха в систему увеличивается;
• Топливная игла – служит для распределения топлива;
• Поплавковая камера – регулирует уровень топлива в точке входа в канал.

Для лучшего понимания конструкции узла потребуется схема карбюратора бензопила. Она наглядно демонстрирует расположение и способ подключения основных элементов узла.

Принцип работы карбюратора бензопилы достаточно прост. Игла разбрызгивает топливо в поплавковую камеру, после чего горючее смешивается с воздухом. Далее готовая смесь попадает в цилиндр мотора. Чем больше горючего подается к двигателю, тем выше количество оборотом мотора.

Независимо от производителя и модели бензопилы, каждый из современных инструментов оборудуется карбюраторами, обладающими практически идентичной конструкцией и работающими по одному, и тому же принципу. Основные различия кроются в материалах запчастей и их расположении в устройстве карбюратора.

Снятие и замена сцепления на бензопиле. Обзор, инструкция

Цепные бензопилы, в силу разных причин, время от времени нуждаются в ремонте. Конечно, можно обратиться в сервисную мастерскую или к опытному механику. Однако многие неполадки возможно устранить в домашних условиях, обладая лишь минимальным набором навыков и инструментов.

Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки.

Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу.

Однако и в этом случае разборку можно произвести своими руками.

Неисправности сцепления

Причины, по которым требуется разбирать сцепления:

• Неисправная или лопнувшая пружина;
• В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
• Сколы на тарелке сцепления;
• Износ деталей.

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Центробежное сцепление бензопилы

Разбираем сцепление:

• Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
• Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
• Снимаем воздушный фильтр и насвечник;
• При помощи свечного ключа вывинчиваем свечу;
• Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
• Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;
• Специальным ключом-съемником откручиваем гайку на сцеплении.

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

• Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
• При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба

Обратите внимание, какой стороной к двигателю она стоит;. Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;. Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;

Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

обзор

Обзор снятия муфты

Обзор ремонта сцепления бензопилы Stihl

Обзор замены сгоревшего сцепления бензопилы

Устройство и подготовка к работе

Модификация «Хускварна-137» вышла в 2005 году. Это обыкновенная бытовая бензопила. Она оснащена мощным мотором в 2,2 лошадиные силы, бензобаком на 0,4 литра. Инструмент имеет усовершенствованную систему запуска. Производитель рекомендует использовать оригинальную шину Н30 (длина колеблется от 34 до 38 см). Для корректной и безопасной работы агрегата необходимо придерживаться соответствующих правил эксплуатации:

1. Для начала отрегулировать рабочий (пильный) блок.
2. Произвести смазку цепи при холостых оборотах.
3. Залить соответствующую топливную смесь.
4. При помощи стартера запустить инструмент.

Обкатка пилы должна составить не менее 10 часов. В течение этого периода необходимо нагружать механизм по минимуму, чтобы все детали приработались между собой. Система пуска оснащена специальной пружиной, проворачивающей коленчатый вал во время старта, что существенно облегчает стартовый процесс.

Хускварна ремонт стартера бензопилы. Типичные неисправности

К более всераспространенным поломкам инструмента можно отнести последующие:

• препядствия в системе зажигания;
• остановка работы бензопилы в процессе выполнения распила;
• утрата мощности при работе;
• изнашивание неких конструктивных частей бензопилы (тормозной ленты, ведущие звездочки, антивибрационные части);
• задачи в системе подачи горючего;
• неисправности, связанные со стартером.

Не считая того, нужно создавать зрительный осмотр бензопилы до выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси , также наличие требуемого количества масла.

Свечу зажигания выворачивают для проверки ее состояния.

Любая из дефектов устраняется по собственной технологии. Так, к примеру, ремонт топливной системы бензопилы следует начинать с осмотра соответственного фильтра. После чего инспектируют корректность регулирования карбюратора, которое осуществляется с помощью винтов. Трос стартера бензопилы хускварна 137/142, замена шнура стартера бензопилы. Как заменить шнур замена шнура стартера бензопилы как заменить шнур стартера в. Зазоры должны быть выставлены в серьезном согласовании с аннотацией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора либо других видимых повреждений данный элемент должен быть заменен.

Конструктивные особенности бензопилы «Партнер 350»

Надежная и удобная в использовании пила данной модели имеет бензиновый двигатель с мощностью в 1300 Вт. Она отличается легким запуском, который осуществляется за счет встроенного профессионального топливного насоса и электронной системы зажигания.

Бензопила оборудована системой защиты, которая автоматически активирует двойной инерционный цепной тормоз. Смазка цепи также происходит автоматически. Изменить натяжение цепи этого агрегата очень легко можно с помощью всего лишь двух ключей.

Бензопила снабжена топливным праймером, поэтому легко запускается в любое время года. Барабан стартера инструмента оборудован специальной крыльчаткой, с помощью которой он очищается от загрязнений.

Фильтр с системой CCS способен задержать все остаточные частицы. Кроме этого, такая система позволяет продолжительное время использовать воздушный фильтр, экономя при этом расход топлива.

оснастили стенки цилиндра поршневой группы хромированным покрытием, что значительно увеличивает срок службы инструмента.

Бензопилы «Хускварна» – основные неисправности

Инструмент шведского производителя способен превратить тяжелый труд в простое занятие. Модели бензопил «Хускварна 137», «Хускварна 240» и «Хускварна 365» отличает три особенности:

• высокая мощность двигателя;
• улучшенная система фильтрации двигателя;
• возможность поглощать излишние вибрации.

Если инструмент эксплуатировать строго по инструкции и своевременно устранять его неполадки, то он будет радовать надежной и стабильной работой. Правильно проведенный ремонт с оригинальными запчастями позволит пользоваться пилой продолжительное время.

Основной причиной поломки бензопилы чаще всего становятся сбои в двигателе, которые могут проявляться следующим образом:

• не заводиться;
• неустойчиво работать на холостых оборотах;
• заводиться и сразу глохнуть;
• не иметь достаточной мощности.

При этом неисправность следует искать в системе зажигания, поршневой группе или топливной системе. Нередко причина плохой работы инструмента может быть связана со сцеплением, тормозной системой, механизмами смазки, шиной.

Система зажигания

Ремонт бензопилы «Хускварна 240» своими руками, да и любой другой модели, следует начинать с поиска неисправности в системе зажигания.

В первую очередь специалисты рекомендуют достать и осмотреть свечу. Состояние этого элемента укажет на недочеты в работе топливной системы.

1. Если свеча полностью сухая, то значит, в цилиндр не попадает топливная смесь. В этом случае свеча вкручивается на место и ремонтируется топливная система.
2. Если свеча сильно залита топливной смесью, то могут быть нарушены правила запуска агрегата, или плохо отрегулирован карбюратор. Необходимо перекрыть подачу топлива и запустить стартер. Делается это для того, чтобы удалить избыток горючего. Свечу надо сначала очистить острым предметом, затем промыть с помощью моющих средств, просушить феном и установить на место. После этого инструмент запускается и проверяется его работа.
3. Если на свече отсутствуют остатки топлива, то ее надо прочистить, помыть и проверить на наличие искры. Ее отсутствие может говорить о нарушении зазора между маховиком и его магнитопроводом или о поломке модуля зажигания.

Неисправность в системе зажигания может быть связана с применением плохого масла или с неправильном соотношением бензина и масла.

Система подачи горючего

Если топливо не поступает в бак бензопилы, то на это могут быть две причины:

1. Засорился фильтр.
2. Засорилась крышка.

В этом случае топливо подается не в полном объеме, и инструмент не заводится или заводится и сразу глохнет. Ремонт заключается в прочистке воздушного фильтра и крышки.

Фильтр снимать необходимо очень аккуратно, чтобы забившая его грязь не попала в карбюратор. Чистится и моется он обычными моющими средствами.

Ремонт карбюратора

Сердцем любой бензопилы является карбюратор, с которым связано большинство поломок инструмента.

Ремонт этого узла своими руками заключается в разборке и чистке. Если поломка серьезная, то за помощью следует обратиться в сервисный центр.

Чаще всего неисправности инструмента связаны с использованием бензина или масла низкого качества. Чтобы уберечь карбюратор от поломок, необходимо соблюдать некоторые меры профилактики:

1. Запускать бензопилу следует строго по инструкции.
2. Бензин не рекомендуется хранить в пластиковой емкости. Это поможет избежать сильного нагара.
3. Топливную смесь нельзя хранить долго, так как со временем она теряет свои качества.

Видео: Сборка Бензопилы Partner 350

Состояние всех элементов этой группы полностью оценить можно только визуально через отверстие от снятого глушителя. Если возможно, снимите головку цилиндров или весь цилиндр.

Если причина поломки бензопилы незначительна, это не имеет значения. Инструмент изготовлен российскими или китайскими производителями. Разборка и ремонт устройства могут быть сделаны довольно легко своими руками, после изучения инструкций по проектированию и видео устранения неисправностей.

Источник

Бензопила Partner 350 является «родственником» известного бренда Husqvarna, так как Partner является дочерней компанией Husqvarna. Легкий и удобный, надежный и простой, Partner 350 широко используется в коттеджах и частных домах. Обрезка веток, веток, вырубка деревьев. Это далеко не полный перечень работ, которые выполняются пилой легко и непринужденно. Краткий обзор поможет познакомиться с этим более подробно.

Устройство

Изделие имеет классическую конструкцию для продукции своего класса. Производители воплотили в нем простоту и достаточность.

Устройство бензопилы Хускварна 137:

• корпус;
• рукоятки для удержания;
• механический стартер;
• двигатель внутреннего сгорания;
• рычаг тормоза цепи;
• бачки для масла и топливной смеси;
• рычаги управления дросселем, подачей газа и воздушной заслонкой;
• кнопка зажигания;
• глушитель;
• шина со звездочками;
• пильная цепь.

Внутри корпуса смонтирована система подачи топлива и сцепление.

Карбюратор

Агрегат отвечает за подачу в цилиндр смеси топлива и масла. Карбюратор оснащен диафрагмой и специальным игольчатым клапаном. Эти детали регулируют давление в системе. Дозировка подаваемого воздуха проводится двумя заслонками, расположенными на камере диффузора. Одна регулирует объем воздуха во время нажатия на рычаг газа, а вторая — поток во время холодного запуска инструмента. В этот момент заслонка частично закрывается, а обогащенная смесь поступает в двигатель.

После смешивания бензина и масла топливо подается в цилиндр через форсунку с обратным клапаном. Это важная деталь, предотвращающая попадание выхлопных газов в диффузор.

Цепь

Цепь для бензопилы Husqvarna 137 отличается:

• высокой прочностью;
• твердостью;
• низкой вибрацией;
• износостойкостью.

Бурильные звенья оснащены фасками, обеспечивающими качественную резку древесины твердых пород.

Характеристика пильной цепи:

• толщина звена — 1,3 мм;
• шаг цепи — 3/8 дюйма;
• длина шины — 40 см;
• количество звеньев — 56.

В изделии реализована технология «долото с фаской». Натяжение выставляется отверткой путем поворота регулировочного винта. Заточка осуществляется круглым надфилем диаметром 4 мм. Альтернативой является использование точильного станка или услуги специалистов из сервисного центра.

Внешний вид

Бензиновая пила Калибр БП-1800/16У создана для валки и раскряжёвки (распиливание на брёвна) деревьев, заготовки дров и выполнения других строй работ. Модель комфортна в эксплуатации.

• Габариты: 520х270х280 мм.
• Вес: 6,1 кг.
• Емкость топливного бака: 0,55 л.
• Объем масляного бака: 0,26 л.

В конструкции установлен топливный бак с емкостью 550 мл. В него можно залить довольно бензина для следующего выполнения работ. Предусмотрен отдельный бак для масла на 260 мл. Во время работы смазывающая жидкость подается на цепь. Она понижает силу трения и предутверждает резвый износ компонент.

Реализована защита от случайного пуска. Из-за этого увеличивается безопасность при эксплуатации бензопилы. Система зажигания электрическая. Она упрощает пуск инструмента, сберегает силы и время рабочего.

• Направляющая шина.
• Пильная цепь.
• Чехол шины.
• Зубчатый упор с крепежом.
• Комбинированный ключ.
• Шестигранный ключ.
• Отвертка.
• Ратфиль.
• Емкость для изготовления топливной консистенции.
• Тормоз цепи в сборе.
• Документация.

В комплекте, не считая самой бензопилы, Вы получите шину с цепью и чехлом, зубчатый упор, набор инструмента, емкость для смешивания консистенции, цепной тормоз и документацию. Упаковка – картон.

Неполадки в системе подачи топлива

Если инструмент не работает, то это может быть связано с тем, что в цилиндр не поступает топливо.

Прежде всего, нужно проверить топливный фильтр на уровень загрязненности. Чтобы проверить это, нужно снять топливный шланг и проверить насколько быстро течет топливо.

Если оно подается под небольшим напором, то проблема заключается именно в фильтре.

В этом случае нужно очистить фильтр. Он достается непосредственно через бак. Фильтр очищается и устанавливается назад. Его промывают под струей чистой воды.

После этого фильтр высушивается и аккуратно устанавливается назад. Чтобы в дальнейшем предотвратить возникновение такой неполадки, необходимо периодически проводить очистку фильтра.

Если очистка фильтра не дала положительного результата, то стоит обратить внимание на сапун. Засорение этого отверстия приводит к тому, что в карбюратор поступает недостаточное количество воздуха

Первая бензопила в линейке Калибр

Первая представительница линейки, которая отличается самыми низкими характеристиками мощности и производительности, это бензопила Калибр БП 1500/16У.

Давайте сразу разберемся, как расшифровывается обозначение.

1. Буквы БП — это сокращение от слова бензопила.
2. 1500 – мощность двигателя.
3. 16 – означает, что на пилу устанавливается шина длиной 16 дюймов.
4. Буква У, в конце обозначения, говорит о наличии системы бокового натяжения цепи, наличие системы считается улучшением (улучшенная).

Характеристики БП 1500/16У

Как было сказано ранее, мощность данной модели 1,5 кВт, что в переводе чуть более двух лошадей. В принципе этого достаточно для решения каких-то не сложных задач, но пилить толстые деревья с такой мощностью некомфортно и долго, т.к. скорость реза низкая.

Вес полностью собранной пилы 6,1 кг, в сравнении с одноклассниками, например Штиль 180, эта модель Калибр очень тяжелая, к тому же сильно проигрывает по максимальному количеству оборотов, которых у нее всего 11000 об/мин, в то время как Штиль выдает 13500.

Устройство бензопилы Хускварна 137

Модель Husqvarna 137 выделяется отличным качеством комплектующих, что делает ее одной из наиболее популярных на современном рынке. В ее заводскую основу вложен фирменный двигатель с кованым поршнем, чей ход был увеличен для большего запаса крутящего момента, а также хромированным цилиндром, чей объем составляет 36,3 см3. Пуск мотора выполняется путем вытягивания тросика ручного стартера. Для заправки топливной смесью в устройстве двигателя предусмотрен топливный бак, объемом 370 мл, а для заливки масла – резервуар, емкостью 190 мл.

За обогащение топливной смеси и ее непрерывную подачу в цилиндр мотора пилы в ее фирменным устройстве производителем предусмотрен качественный японский карбюратор марки Walbro. Для более плавного запуска холодного ДВС компания Husqvarna укомплектовала пилу насосом для предварительной подкачки горючего.

Бензопила Husqvarna 137 оснащена инновационной системой подавления вибрации и шума. Шесть равномерно расположенных демпферов гасят колебания работающего мотора, а толстостенный глушитель снижает шум при эксплуатации садового инструмента. Благодаря этой особенности уровень звукового воздействия при работе двигателя под максимальными нагрузками составляет всего 108 дБ.

Для связи двигателя с рабочими органами в комплектации бензопилы предусмотрено высококачественной фирменное сцепление, все запчасти которого изготовлены из более легкого и, при этом, износостойкого алюминиевого сплава.

Рабочие органы 137-ой модели бренда Husqvarna представлены пильной гарнитурой, за эффективную и безопасную работу которой отвечает масляный насос с автоматической подачей смазки. Фирменная 38-сантиметровая шина садового инструмента изготовлена из закаленной стали, защищенной от коррозии и выдерживающий интенсивный нагрев. Фирменная цепь бензопилы имеет стандартный шаг 0,325 » и, при нажатии курка газа, вращается на шине со скоростью 16 м/с. В случае попадания цепи на гвоздь, проволоку или любой другой твердый посторонний предмет, в устройстве пилы срабатывает инерционный тормоз, защищающий оператора от обратного удара.

Чтобы выполнить ремонт неисправных деталей пильной гарнитуры и системы ее смазки, производитель предусмотрел в устройстве пилы свободный доступ к расходным элементам механизма. Благодаря этому замена звездочки и других деталей может выполняться без использования ручных инструментов.

Все внутренние детали и механизмы бензопилы Husqvarna защищены надежным корпусом, изготовленным из ударопрочного пластика. В задней его части расположены все нужные для работы кнопки и переключатели, что значительно упрощает эксплуатацию садового инструмента в условиях ограниченного пространства.

Преимущества и недостатки

Эта модель одна из немногих бюджетных разработок, в конструкцию которых заложены современные технические и инженерные решения.

В потребительских отзывах чаще всего упоминается:

• удобная для надежного захвата форма корпуса и конфигурация рукояток;
• упрощенный доступ к заправочным емкостям, регулировочным узлам топливного оборудования и натяжения цепи;
• запас вращательного момента способствует стабильности заданных оборотов двигателя на рабочих режимах;
• положительно отмечена эффективная работа системы аварийной остановки, надежность и долговечность маслонасоса системы смазки.

Существенными недостатками многие владельцы считают большой вес инструмента, протечки цепного масла, недолговечный ресурс комплектуемой шины и пильной цепи, умеренную информативность штатной инструкции.

В своем классе стоимость пилы Калибр модели БП-1800/16У — одна из самых доступных. Средняя цена нового инструмента в центральных и периферийных регионах варьируется на уровне 4600-4800 рублей.

Особенности модели

Бензопила Husqvarna 137 сконструирована таким образом, чтобы все ресурсы сохраняли максимальную производительность на протяжении длительного времени:

• Опция АвтоТюн дает возможность использовать авто корректировку карбюратора.
• При попадании воздуха происходит вторичная фильтрация, снижающая нагрузку на фильтр.
• Гашение вибрации обусловлено функцией ЛоуВиб.
• Предусмотрена возможность легкого старта, благодаря которой работа двигателя бензопилы Хускварна 137 бесперебойна в любой сезон.
• Натяжитель цепи расположен в боковой части корпуса.
• Для различных, частных корректировок и ремонта применяется универсальный ключ.
• Ведомая звездочка оснащена не только системой автоматической смазки, но и вспомогательным отверстием для приема смазочных материалов.

Штиль 180 зазор между катушкой и магнитом

Бензопила Штиль MS 180 считается одной из самых надежных среди моделей своего сегмента. Но техника есть техника, и иногда возникают неисправности, для устранения которых может потребоваться ремонт stihl ms 180.

Подробнее о ремонте узлов, Вы узнаете, прочитав статью.

Можно ли ремонтировать пилу своими руками?

Это самый первый вопрос, возникающий перед владельцем бензопилы Штиль 180, которая по каким-то причинам перестала нормально функционировать. Ответить на который однозначно не получится. Правильным будет сказать: можно, но нужно ли? Производить ремонт бензопилы в сервисном центре конечно дороже, чем попробовать исправить неполадки своими руками, но пользуясь услугами специалистов, вы получаете гарантии и уверенность в том, что бензопила будет правильно настроена и отрегулирована. В общем, выбор за вами.

Еще один маленький нюанс, касающийся выбора ремонтировать самостоятельно или нет, это то, что для диагностики бензопилы и её дальнейшей разборке и ремонта, необходимо иметь некоторые специфические инструменты и определенные знания конструкции пилы. В противном случае у вас не получится даже открутить и снять маховик, не повредив при этом.

Проводя самостоятельный ремонт пилы, очень часто обламывают алюминиевые лопасти вентилятора, расположенные на маховике. Это происходит потому, что при разборке не используют специальный стопор коленвала, а пытаются зафиксировать путем установки отвертки между корпусом пилы и лопастями маховика, что приводит к печальным последствиям. Гайка маховика имеет серьезный момент затяжки, а лопасти хрупкие и не способны выдержать подобного усилия.

Правила обкатки

Обкатка бензопилы не проводится долго на ХХ. Поэтому после запуска мотора необходимо поработать вхолостую около 5 минут, затем приступать к пилению деревьев диаметром не более 10 см на средней скорости.

Технологический процесс осуществляется по циклической схеме:

• 1,5 минуты с минимумом нагрузки;
• 20 секунд на ХХ без нее.

После эксплуатации первых 25 часов агрегат может выходить на полную мощь, осуществляется приработка всех трущихся деталей.

В этот период обязательно придерживаются рекомендаций:

• не перегревать силовую установку;
• не работать долго на ХХ;
• максимально не нагружать;
• сдерживать длительную пробуксовку муфты.

После окончательной приработки проводят такие работы:

• осмотр кривошипно-шатуннового механизма;
• очистка нагара на всех деталях;
• проверка крепежей;
• сборка;
• подготовка горючей смеси;
• регулировка карбюратора на наибольшую мощность при нагрузке.

Пильной цепи также нужна обкатка

Внимание уделяют ее смазке и натяжению. Деталь натягивают так, чтобы она могла свободно проворачиваться рукой. Смазку осуществляют методом погружения в масло

Затем цепь прогоняют на ХХ в течение 3-5 минут. Двигатель останавливают, цепь остывает и только потом проверяют натяжение

Смазку осуществляют методом погружения в масло. Затем цепь прогоняют на ХХ в течение 3-5 минут. Двигатель останавливают, цепь остывает и только потом проверяют натяжение.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Модельный ряд бензопил Калибр

Теперь рассмотрим каждую из бензопил модельного ряда подробнее. Прежде чем мы начнем, хочется сказать пару слов о комплектации. В стандартной комплектации с пилой поставляется всё необходимое, для того чтобы пользователь мог сразу после покупки начать использовать инструмент. А именно:

1. Пильная шина (в зависимости от модели бензопилы, длина шины поставляемой в комплекте разная).
2. Цепь, как правило, от компании Орегон. Некоторые модели могут комплектоваться фирменными цепями Кратон.
3. Защитный чехол на шину (предназначен для безопасной транспортировки).
4. Ключи для сборки, проведения ТО и диагностики (комплект).
5. Запасная свеча зажигания и шнур стартера.
6. Пластиковая емкость для приготовления смеси топлива с мерными насечками.
7. Руководство пользователя.

Важно! Комплектация может изменяться производителем на свое усмотрение, поэтому некоторые пилы Калибр могут продаваться с расширенной или наоборот урезанной комплектностью. Как правило, цепь, шина, инструкция обязательны для любой бензопилы

Технические характеристики бензопилы

Бензопилы «Хускварна 137» сегодня уже не выпускаются, поскольку на смену им вышла новая усовершенствованная 236-я модель. Однако в обиходе практически в каждом пятом подворье по-прежнему имеется такой аппарат. К тому же для многих он является несменным помощником в хозяйстве. Устройство получилось настолько совершенным, что даже самые придирчивые критики затруднялись назвать хотя бы один его изъян.

Судите сами:

Знаете ли вы? Первая в мире цепная пила с бензиновым двигателем Dolmar была представлена немецким предприниматель Емилом Лерпом. Инструмент оснащался двигателем объёмом 245 см3, мощностью 8 л. с., и весил 58 кг.

Базовая комплектация

Помимо самой бензопилы с шиной и цепью в комплекте идут:

• чехол для шины для безопасной транспортировки;
• набор ключей для сборки, калибровки, обслуживая пилы;
• отвертка и напильник;
• специальная емкость с мерной шкалой для смешивания топлива для пилы;
• собранный тормоз цепи;
• инструкция.

Собирается цепная бензопила Калибр в Китае для уменьшения стоимости готового инструмента. Таким образом, это исключает появление некачественных и более дешевых подделок.

Достоинства бензопилы:

• невысокая цена;
• качественная система виброгашения;
• автоматическая смазка цепи;
• большое количество взаимозаменяемых запчастей.

Недостатки:

• комплектующая шина и пильная цепь не предназначена для долгого использования;
• подтекание бензобака;
• большой расход топлива.

В комплект к данной модели входит:

1. Цепная бензопила.
2. Пильная гарнитура (цепь и шина).
3. Защитный чехол на шину.
4. Инструмент для настройки и сборки бензопилы.
5. Емкость для смешивания двухтактного масла и бензина.
6. Запасные стартер и свеча зажигания.
7. Эксплуатационная инструкция.

Регулировка карбюратора

Заводская настройка топливной аппаратуры выводит двигатель на оптимальные по мощности и экономичности рабочие режимы.

Необходимость дополнительной коррекции возникает при переводе инструмента на летние или зимние режимы работы, при уменьшении тяговых характеристик или изменении октанового числа топлива.

• Руководствуясь подсказками инструкции, карбюратор можно отрегулировать самостоятельно. Для этого после прогрева двигателя необходимо завернуть винт качества до упора и отвернуть его на 4,5 оборота.
• Если при работающем двигателе цепь движется, необходимо воспользоваться услугами специалистов сервисного центра.
• Если при отрегулированной топливной аппаратуре двигатель не заводится или заводится и глохнет, следует убедиться в наличии бензина в расходном бачке, исправности свечи зажигания, чистоте фильтра воздухозаборника.
• Двигатель глохнет при нагрузке — причиной может быть обеднение смеси вследствие засорения главного жиклера.

Тяговые характеристики и стабильность рабочих режимов двигателя в большой степени зависимы от качества топлива и моторного масла. Старый или длительно хранившийся в пластмассовой канистре бензин может спровоцировать ряд характерных отказов и неисправностей.

Система зажигания

• Двигатель не заводится;
• двигатель запускается, но почти сразу кидается;
• двигатель нестабилен;
• Не разрабатывайте полную мощность или стойло.

Тест системы зажигания вы должны начать с проверки свечи зажигания. Свеча должна быть чистой, без углеродистых отложений и не заполняться топливной смесью. Зазор между электродами должен составлять 0,5-0,65 мм. Углерод из свечи можно очистить острым шилом, электроды следует очистить тонкой наждачной бумагой.

Проблемы с запуском также может произойти из-за повреждения уплотнительной пробки свечи зажигания или изнашивания. Затем мы проверяем искру на искру. Для этого необходимо подключить высоковольтный провод и, держа свечу с плоскогубцами с изолированными ручками, нанесите его нитью на цилиндр. Потянув шнур стартера, мы проверяем наличие искры. Если искры нет, тогда свеча должна быть заменена. Если нет искры и новой искры, тогда проблему следует искать в высоковольтном проводе.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕНЗОПИЛЫ ХУСКВАРНА 137

Сервис и ремонт бензопилы требуют специальной подготовки. Производитель рекомендует обращаться в специализированный сервисный центр для профессионального ремонта.

Мотор на бензопиле не запускается. Причины:

• Зажигание
• Двигатель залит
• Топливный резервуар пуст или топливо не достигает карбюратора
• Свеча зажигания не зажигает

Мотор плохо работает на холостом ходу. Причины:

• Карбюратор нуждается в регулировке
• Износилась изоляция коленчатого вала

Мотор не набирает обороты, теряет мощность или останавливается, не выдержав нагрузки. Причины:

• Воздушный фильтр загрязнился
• Свеча зажигания загрязнилась
• Карбюратор нуждается в регулировке

От мотора идет дым. Причины:

Слишком много масла смешали с бензином

Воздушный фильтр бензопилы Хускварна 137

Грязный воздушный фильтр снижает мощность двигателя и повышает потребление топлива и выделение вредных испарений. Необходимо очищать его после каждых 5 часов работы.

Уход за шиной

Шине необходимо техническое обслуживание либо замена, если

• Пилите только одной стороной пилы
• Работаете на несоответствующем рекомендациям количестве смазочного масла

Необходимо заменить шину, если она деформировалась или внутренние канавки шины износились Обязательно нужно очищать отверстия для подачи масла каждые 5 часов работы. Регулярно и аккуратно убирайте загрязнения из канавки шины проволокой или ножом для шпатлевки.

Свеча зажигания

Меняйте свечу зажигания каждый год, используя Champion RCJ7Y. Правильный зазор составляет 0,5 мм.

проводит плановый и срочный ремонт, а также техническое обслуживание бензопил в соответствии с рекомендациями производителей техники.

Способы устранения неисправностей и ремонт своими руками

Ремонт бензопилы Хускварна осложнен тем, что для этого требуются специфические инструменты, которые обычно не входят в арсенал домашнего мастера. Но все из них можно либо купить в магазине автозапчастей, либо изготовить своими руками.

Бензопила Хускварна 142 — технические характеристики

Помимо обычных наборов отверток и молотка, потребуются:

• Поршневой стопор. Может быть заменен синтетическим шнуром от стартера с навязанными через 2–3 см узелками.
• Отвертка под головки болтов на бензопиле. Они бывают специфические — в виде полукружий или звездочек.
• Ключ для регулировки сцепления.
• Свечной ключ комбинированный.
• Компрессор для очистки внутренних объемов от опилок, пыли и грязи.

Если планируется очистка и устранение неисправностей цилиндропоршневой группы, то потребуется прибор для измерения компрессии и клей-герметик.

Порядок разборки бензопилы Husqvarna следующий:

Схема устройства для проверки зажигания бензопилы

• снимается верхняя крышка;
• отсоединяются аварийный тормоз и пильная шина с цепью;
• снимается стартер;
• выкручивается свеча;
• через свечное отверстие устанавливается поршневой стопор и демонтируется маховик (потребуются значительные усилия).

После этого отсоединяют переднюю рукоятку, за ним — карбюратор, масляный насос и в последнюю очередь — двигатель.

Устранение неисправностей системы зажигания сводится к замене вышедших из строя свечей на новые. Используются только свечи Champion RCJ7Y. Катушка зажигания в бензопилах Хускварна электронная, необслуживаемая, при выходе из строя заменяется полностью, как и стартер.

Свеча зажигания Champion RCJ7Y

Необходимости в регулировке системы зажигания нет. Единственная неисправность, которая решается регулировкой — это установление зазора между маховиком и катушкой. Зазор устанавливается с помощью слесарных щупов. Стандартная величина — 0,2 мм.

Настройка топливной системы

Топливная система бензопил Хускварна отличается сложностью. В домашних условиях ее ремонтом, как и обслуживанием цилиндропоршневой группы, лучше не заниматься. Максимальная неисправность, которую можно устранить в домашних условиях — это прочистка сапуна, устранение пережатия шланга и замена фильтра. То же касается и масляной системы — устранение неисправностей сводится к прочистке отверстия в сапуне иглой либо сжатым воздухом. Рекомендуется делать это профилактически каждые 2–6 месяцев — в зависимости от интенсивности работы пилой.

Бензопила Husqvarna 142

Регулировка карбюратора

Карбюратор Husqvarna 142 имеет 3 регулировочных винта, маркированных H, L и T. Первый предназначен для установки впрыска на максимальных оборотах, второй — на малых, третий определяет параметры впрыска топлива на холостом ходу.

Регулировка карбюратора бензопилы Хускварна 142

Вначале регулируется впрыск топливной смеси вхолостую проворотом винта L на ¼ оборота против часовой стрелки. Если пильная цепь движется — движение прекращают зажимом винта T. Настройка производится при зрительном и слуховом контроле — мотор не должен визжать, и из него не должен идти белый дым. Правильное положение винта определяется эмпирическим путем.

После этого зажимается акселератор бензопилы и точно таким же способом регулируется впрыск на высоких оборотах винтом H.

Подсос лишнего воздуха в карбюратор устраняется заменой порванного шланга — черной трубки, идущей к карбюратору либо его более плотной подгонкой.

Натяжение пилы

Регулятор натяжения пильной цепи находится с правой стороны. Для доступа к нему придется снять боковую крышку. Корректировка натяжения осуществляется поворотом болта на требуемый градус.

Видео по теме: Разборка, сборка бензопилы HUSQVARNA 142
