Грунтозацепы для мотоблока: как сделать своими руками, необходимые материалы и инструменты

Мотоблок – необычайно нужная вещь в любом приусадебном или фермерском хозяйстве. Данная техника относится к категории легкой, что нисколько не отражается на ее эффективности и функциональности. Подобно более тяжелым и крупногабаритным тракторам или мини трактора, мотоблоки совместимы с разнообразным навесным оборудованием, позволяющим не только культивировать почву, но и окучивать грядки, собирать урожай корнеплодов и т.д.

В списке самых востребованных адаптеров к мотоблокам – грунтозацепы. Ими комплектуются не все мотоблоки, что вынуждает пользователей приобретать их самостоятельно. О том, как не ошибиться с выбором и можно ли эти механизмы изготовить самостоятельно, и пойдет речь дальше.

Общая информация

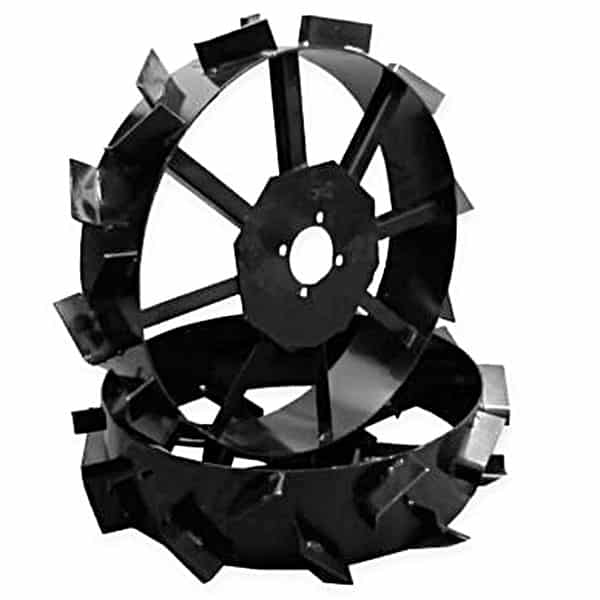

• По конструкции данные приспособления представляют собой колеса с шипами. Сегодня есть множество разнообразных трансформаций устройств, и выбирать их следует грамотно. В большей степени качество работы определяет вес агрегата. Наиболее функциональные навесы можно повесить лишь на тяжелые мотоблоки или агрегаты среднего веса. Если качественный, агрегат не дает должного результата, нужно дополнительно приобрести к нему колеса с грунтозацепами.
• Стандартные приспособления — это металлические колеса с шипами, вгрызающиеся в грунт и сцепляющие с ним мотоблок. Чтобы изготовить приспособления собственноручно, понадобится знать их устройство, в чем серьезно помогут чертежи и схемы. Потребуется определить диаметр навеса, выбрать материал изготовления, и, разумеется, подобрать необходимые инструменты. Первое, что понадобится, это сварочный аппарат и болгарка.
• Первым делом определяемся с размером приспособлений. Их высота и ширина зависят от задач, с целью выполнения которых зацепы монтируются на мотоблок. Также нужно учесть требования к массе приспособлений, ведь колеса с ними одеваются для улучшения сцепки мотоблока с грунтом. Для этого нужны колеса солидного веса, чего может не хватать мотоблоку. Минимальный вес колес составляет 20 кг. При необходимости на зацепы грунта вешаются утяжелители. Это нужно для достижения лучших результатов, либо используется в том случае, когда вес не дотягивает до нормы.

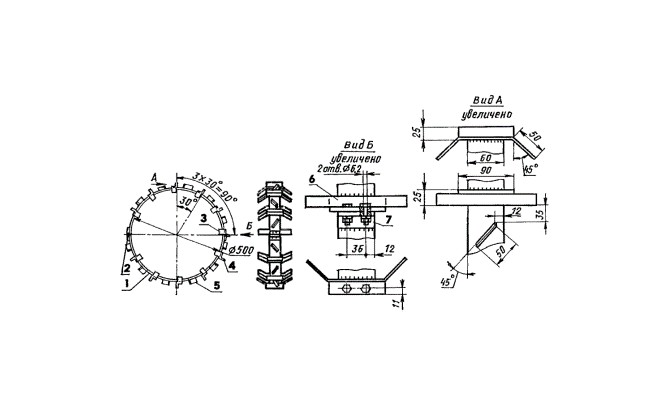

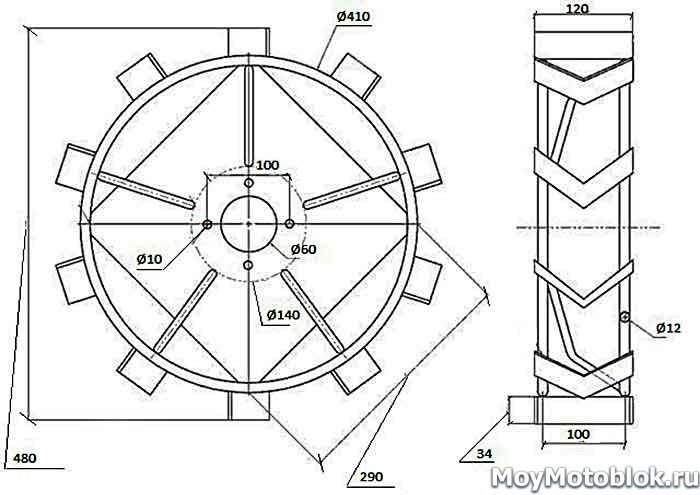

Чертеж с размерами диаметра грунтозацепов

Открыть фотографию Чертеж с размерами диаметра грунтозацепов в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией «Сохранить картинку как. » (правая клавиша мышки). Пожалуйста, оцените данный материал выделив соответствующее количество звездочек. 1 2 3 4 5 Чаще всего вместе с этим материалом по теме «Устройство и порядок установки бандажа на резиновое колесо мотоблока» Посмотреть все фотографии, чертежи, картинки и схемы из категории «Как сделать грунтозацепы по чертежам» можно перейдя по ссылке . Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе « Чертежи узлов и деталей мотоблока » или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ: колеса, грунтозацепы, преимущества, установка . Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта: Читайте также:  Бензопила Makita DCS4610-40: описание, технические характеристики, инструкции, отзывы ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ (ЖМЕМ НА КАРТИНКУ или название): Комментарии к материалу «Чертеж бандажной накладки для резинового колеса мотоблока» находятся внизу страницы — здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала — оставьте пожалуйста свой комментарий внизу. Тем, кто хочет поделиться своими фотографиями по ключевым словам « диаметр грунтозацепов, бандажная накладка, для резинового колеса, чертеж, изготовление, размеры, устройство, установка» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним — нужно зарегистрироваться и воспользоваться ссылкой «Добавить фото. » (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования). | Размеры фото: 1399px на 779px ; 56.6 Kb

Для чего нужны грунтозацепы для мотоблока своими руками

Конечно, по большей степени качество работы зависит от тяжести агрегата. Все самые функциональные навесы вы можете повесить только на тяжелые мотоблоки и устройства со средней тяжестью. Но тяжесть и профессиональность мотоблока — это еще не все. Если у вас вроде бы крутой агрегат, а должного результата не имеете, вы должны приобрести колеса с грунтозацепами к мотоблоку. Можете купить, а можете сделать грунтозацепы для мотоблока своими руками. Все зависит от размера кошелька, желания и прямоты рук.

Стандартные грунтозацепы для мотоблока представляют из себя металлические колеса с шипами, которые вгрызаются в землю и сцепляют мотоблок с почвой. Для того, чтобы сделать грунтозацепы для мотоблока своими руками, вам понадобятся знания устройства грунтозацепов (чертеж и схема серьезно облегчает вам с этим задачу), определить диаметр навеса, подобрать материал для переделки в грунтозацепы для мотоблока и, конечно же, инструменты для работы с исходным материалом. По сути, это болгарка и сварочный аппарат.

Перед тем, как делать грунтозацепы, определитесь с их размером. Высота и ширина грунтозацепов зависит от задачи, для которой вы их ставите на мотоблок. Позже мы обсудим каких размеров могут быть заводские грунтозацепы, которые вы можете купить в магазине.

И еще требования к тяжести грунтозацепов. Вы ведь одеваете колеса с грунтозацепами для того, чтобы улучшить сцепку мотоблока с землей, а для этого нужен хороший вес колес, которого может не хватать самому мотоблоку. Минимальный вес колес — 20 кг. Вы также можете повесить на грунтозацепы утяжелители, если хотите получить лучший результат или вес колес не дотягивает до нормы.

Грунтозацепы для мотоблока: на что обратить внимание?

Главный фактор, влияющий на выбор универсального объекта – это размер. Если же человек хочет приобрести грунтозацепы для определенной модели агрегата, следует ознакомиться с пожеланиями компании-производителя и следовать им.

Поскольку среди фермеров и агрономов особой популярностью пользуются мотоблоки «Нева» и «Нева МБ», следует на их примере обозначить особенности универсальных колес-грунтозацепов. Для продукции указанных изготовителей подойдут варианты диаметром 43 см, ведь они закладываются в почву на 15тисантиметровую глубину Такие размеры обеспечат максимальное сцепление с землей и беспроблемное перемещение.

Для абсолютно всех мотоблоков «Салют» актуальными будут колеса диаметром 50 см, шипы которых погружаются в землю на не меньше 20 см. Естественно, каждый производитель имеет свои требования к грунтозацепам, поэтому следует внимательно изучить инструкцию по эксплуатации имеющего мотокультиватора и не игнорировать пожелания изготовителей.

Важный момент: техника тяжелого класса не нуждается в таких дополнениях, ведь ее вес уже является гарантией устойчивости на практически любом грунте.

Навесное оборудование для мотоблока Ока

Для чего нужно навесное оборудование к мотоблоку Ока? Мотоблок сам по себе комплектуется фрезой и колесами, при помощи которых можно лишь привезти агрегат к месту действия и обработать качественно почву, подготовив для посадки растений.

Это, конечно, немало, но чтобы не производить дальнейшие сельскохозяйственные работы вручную, производителем техники было изобретено соответствующее навесное оборудование, благодаря которому:

1. Сократились временные затраты на проведение конкретных сельскохозяйственных операций.
2. Улучшилось качество проведения работ.
3. Сократились физические нагрузки при возделывании почвы,
4. Резко возросла производительность труда и урожайность.

Опишем наиболее популярные навесные приспособления и их функции.

Почвенная фреза

Основное назначение почвенной фрезы (культиватора)- рыхление почвы под посадку растений. Второстепенное назначение — равномерное распределение внесенных удобрений на земельном участке, аэрация почвы. Для мотоблоков выпускается два вида фрез:

Завод “КаДви” укомплектовывает свои мотоблоки фрезами “гусиные лапки”, которые отлично подрезают даже твердую почву, перемалывая пласты на мелкую пыль. Каждый культиватор состоит из трех секций, секция состоит из трех режущих ножей. Диаметр фрез от “КаДви” 34 см, общий вес 17 кг 200 г. Глубина погружения ножей — около 20 см.

Предлагаем ознакомиться с чертежом, на котором показан порядок сборки активной почвофрезы:

О том, как собрать фрезы на мотоблок Ока расскажет видео:

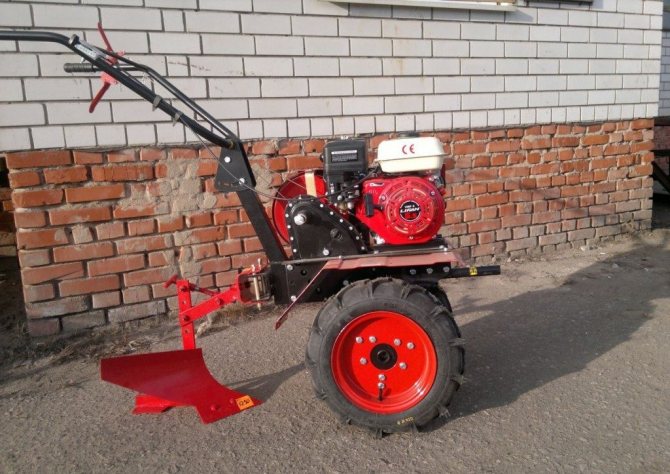

Плуг устанавливается на мотоблок Ока для вспашки всех типов почвы. Пласты почвы подрезаются и полностью переворачиваются, рассыпаясь небольшими комьями по обе стороны от крыльев плуга. Глубина погружения ножа (лемеха) регулируется, в зависимости и твердости почвы.

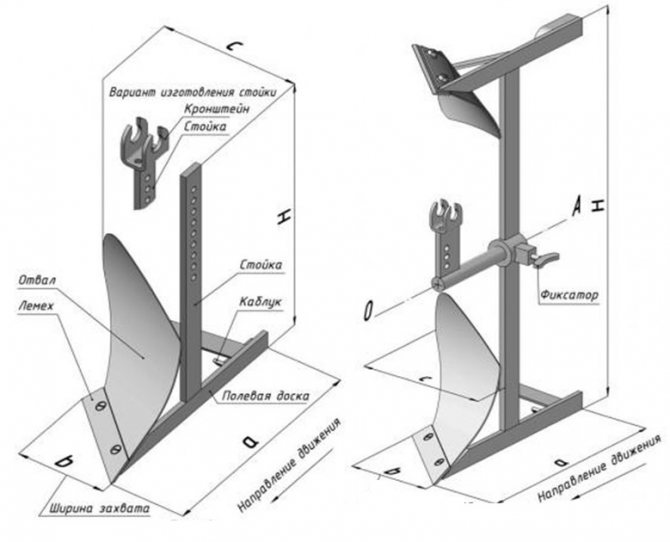

Предлагаем ознакомиться со схематическим изображением плуга:

Присоединение плуга к мотоблоку происходит посредством сцепного механизма, который может входить в комплектацию к моторизированному устройству, или же продаваться отдельно. Весит родной мотоблоку плуг 7,8 кг, ширина захвата почвы — более 21 см.

Окучник (распашник)

Это навесное орудие предназначено для нарезки борозд под посадку растений, окучивания растущих культур, аэрации почвы. Производитель выпускает одно- и двухрядные окучники. Они могут быть нескольких видов:

• дисковые;
• роторные (пропеллерные);
• створчатые (в виде плуга).

Окучники могут иметь как фиксированную, так и регулируемую ширину захвата. Крепление происходит посредством сцепки.

Установка распашника на мотоблок представлена на схематическом рисунке ниже:

Грузы утяжелители

Фрезеровка и вспашка — тяжелые работы, требующие большого усилия от мотоблока и оператора, для заглубления в почву на определенную глубину. Чем плотнее почва — тем большее усилие требуется приложить.

Для того, чтобы облегчить пахотно-фрезеровальные работы и утяжелить моторизированное устройство, производителем техники были разработаны специальные утяжелители, навешивающиеся на колеса мотоблока Ока и добавляющие ему веса.

Масса одного такого утяжеляющего груза может варьироваться от 5 кг., до 17 кг. Такому утяжелению подлежат более легкие модели мотоблоков Ока, весом до 120 кг.

Борона

Универсальным навесным орудием к мотоблоку Ока является борона. Это приспособление позволяет производить следующие работы на земельном участке:

• боронование (выравнивание только что вспаханной почвы);
• культивацию;
• уборку полей после снятия урожая.

Мотоблочная борона имеет массу в 12 кг. и размеры около 90 см.

Грунтовые зацепы

Данная насадка надевается на ось вместо колес или фрез и используется для создания лучшего сцепления с землей при проведении следующих полевых работ:

• пахоты плугом;
• окучивания;
• боронования;
• посадки растений;
• выкопки урожая;
• при сильных снежных заметах со снегоуборочными агрегатами.

Заводские грунтозацепы к Оке весят 18,8 кг, их диаметр варьируется от 350 до 500 мм. Эти железные колеса не предназначены для езды по дорогам и для транспортировки грузов в комплекте с прицепом.

Картофелесажалка

Эта приставка используется для механизированной посадки картофеля. Клубни картофеля загружаются в специальный бункер, где захватываются специальными прижимными ложечками и погружаются в заранее прорезанную окучником борозду, после этого клубень тут же зарывается дисковыми окучниками, формирующими почвенный гребень.

Характеристики картофелесажалки от КаДви:

Параметр	Значение
Производительность, га/час	до 0,25
Масса, кг	34
Емкость бункера, л	33
Расстояние между клубнями, см	30-40, с возможностью регулировки до 50
Ширина колеи опорно-приводных колес, м	0,6-0,7
Транспортная колея, регулируемая, мм	600-700

Клубневыкапыватель

Это приспособление в народе называется картофелекопалкой. Предназначается оно для механизированного сбора картофеля при помощи мотоблока Ока. Клубневыкапыватели бывают нескольких видов:

• простые;
• грохотные (вибрационные);
• эксцентриковые.

Родной завод КаДви выпускает обычные картофелекопалки, крепящиеся к мотоблоку Ока (Угра и т. д.) при помощи сцепки.

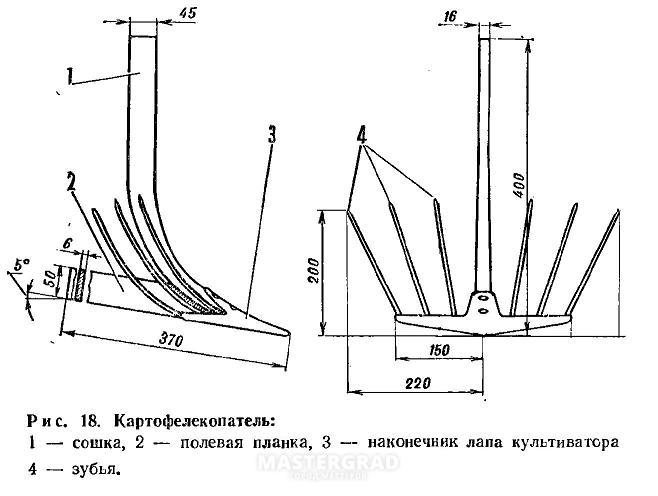

Предлагаем изучить схемы наиболее доступных по цене картофелекопателей:

Тележка одноосная грузовая

Прицеп, или как его еще называют — одноосная грузовая тележка, предназначен для транспортировки различных штучных и сыпучих грузов при помощи мотоблока. Крепится данное оборудование позади мотоблока посредством сцепки.

Прицепы бывают с ручной или самосвальной разгрузкой, грузоподъемность может варьироваться от 300 до 500 кг. Сидение для оператора мотоблока — неотъемлемый аксессуар данного оборудования.

Адаптер

Мотоблочный адаптер — это приспособление, крепящееся при помощи сцепки к мотоблоку и позволяющее производить сельскохозяйственные работы, управляя моторизированным устройством сидя (превращая мотоблок Ока в минитрактор). Адаптеры бывают нескольких типов:

Наиболее часто встречаются задние и универсальные адаптеры. Передние выпускает марка Форза, устройство отлично агрегатируется с Окой.

Детищем Калужского завода является универсальный мотоблочный полноприводный адаптер АМПК-500. Данное устройство имеет грузоподъемность до 500 кг, укомплектовано съемным прицепом, присоединяется к мотоблоку Ока через ВОМ (благодаря этому получается привод на обе колесные пары).

Характеристики адаптера АМПК-500:

Длина	2550 мм
Высота с учетом колес	1350 мм
Ширина	1070 мм

Роторная косилка “Заря”

Это навесное оборудование предназначено для скоса трав, заготовки кормов для скота. Состоит насадка из двух металлических дисков, со спрятанными режущими ножами (по 4 на каждый диск). Жесткая рама крепится в передней части мотоблока к ВОМ, передающему вращательный момент к роторам.

Вес косилки “Заря” — 24 кг, ее размеры — 810/930/780.

Характеристики косилки “Заря”:

Параметр	Значение
Габаритные размеры, мм	810*930*780
Масса, кг, не более	33
Ширина захвата, м, не менее	0,8
Рабочая скорость косилки в зависимости от прочности и густоты скашиваемой растительности и почвенно-климатических условий, км/ч	2,0…4,0
Высота скашиваемой травы, м	до 1
Производительность кошения травы, га/ч, не менее	0,15…0,2
Частота вращения режущего диска, мин	1800…2400
Высота среза растительности, см, не более	7

Шнекороторный снегоуборщик

Эта снегоуборочная насадка используется только в зимнее время для уборки прилегающих к дому территорий от снега. Основа конструкции — вал с наваренным зубчатым шнеком, подрезающим даже обледенелую корку льда, и подающим снежные массы на крыльчатку.

Выброс снежной массы осуществляется через специальную горловину и регулируется по дальности и высоте. Дальность выброса может составлять от 3 до 15 м. Присоединение роторного снегоуборщика к мотоблоку Ока осуществляется через клиноременную передачу.

Отвал (лопата)

Это приспособление актуально и в зимнее время (используется для уборки снега), и в весенне-осенний период (расчистка территорий от мусора, разравнивание почвы и т. д.). Лопаты бывают регулируемыми и нерегулируемыми, прямые, левонаправленные или правонаправленные.

Вес заводской лопаты не должен превышать 13 кг, ширина захвата — 90-100 см.

Сцепка

Сцепной механизм — незаменимое приспособление, позволяющее крепить к мотоблоку Ока различное навесное оборудование. Сцепки бывают:

• регулируемыми (угол атаки);
• нерегулируемыми;
• универсальными.

Сцепка может входить в комплектацию к мотоблоку, может и продаваться отдельно.

Штатный дифференциал

Это универсальное мотоблочное приспособление, позволяющее мотоблоку совершить резкий разворот на угол до 240 градусов (одно колесо блокируется). Маневренность моторизированного устройства растет. Кроме того, дифференциал может быть использован в качестве удлинителя осей с целью навешивания почвофрез.

Пневматические колеса к мотоблоку Ока

Колеса входят в комплектацию к мотоблоку и используются для транспортировки агрегата с прицепом или адаптером по дорогам общего назначения. В связке с навесным оборудованием используется редко.

Как выбирать?

При выборе подходящей модели в первую очередь следует обратить внимание на марку мотоблока. Для модельного ряда «Нева и «Нева МБ» отлично подходят вариации 43-сантиметрового диаметра, глубина погружения шипов в землю которых составляет 15 см. Для мотоблоков марки «Салют» нужны грунтозацепы полуметрового диаметра, у которых глубина погружения в почву составит не меньше 20 см. Для «Зубра» нужны высокие изделия – 70-сантиметрового диаметра.

Грунтозацепы не требуются лишь тяжелым мотоблочным агрегатам, их масса гарантирует им устойчивое перемещение практически по любой поверхности. Но в случае если вы решили улучшить проходимость своей тяжелой модели мотоблока (массой выше 0,2 тонны), выбирайте широкие грунтозацепные устройства – диаметром 70 см.

Обратите внимание на один важный момент – необходимо отсутствие контакта поверхности этого вида навесного оборудования с кузовной частью агрегата.

Выбор подходящей модели грунтозацепов зависит также от вида почвы и характера внешней стороны изделий. Поверхность их может быть оформлена в виде шипов или стрелок. Учитывайте при приобретении изделий, что малая высота шипов не подходит для влажных и рыхлых земель – они малоэффективны и легко забиваются почвой. Стреловидные зацепы наиболее популярны и считаются универсальными.

При приобретении дополнительного оборудования для своего агрегата в первую очередь рассмотрите варианты того же производителя.

Обратите внимание и на стоимость – она зависит от завода-изготовителя и модификации.

Не забывайте, что для легких мотоблоков необходимы еще утяжеляющие конструкции, в противном случае на трудных почвах вам придется столкнуться с пробуксовкой агрегата.

Навесное оборудование для мотоблоков Ока

Навесное оборудование, выпускаемое заводом-, значительно расширяет возможности этого вида мототехники. Далее представлен обзор всех заводских дополнительных элементов для мотоблока «Ока», их характеристики и описание принципа действия.

Все навесное оборудование «Кадви», сочетаемое с мотоблоком «Ока» подойдет также и для «Угра».

Картофелесажалка

Картофелесажалка — устройство, которое используют для автоматизации процесса посадки картофельных клубней.

Сажалка выполняет заделку корнеплодов в землю, образуя на поверхности земли почвенный гребень.

Вес	34 кг
Емкость посадочного бункера	33 л
Расстояние между клубнями	от 30 см до 50 см
Ширина колеи	0,7 м.

Фреза-культиватор

Данное оборудование предназначено для разрыхления земли. Фрезы измельчают сорняки, а при забросе удобрений в землю тщательно их перемешивают. Установка производится на выходной вал.

Выпускаемые «Кадви» фрезы диаметром 34 см рассчитаны на глубину культивации до 20 см, а ширина захватываемой колеи составляет 10, 5 см. Общая масса двух фрез — 17,2 кг.

Обратите внимание, что на мотоблоке «Угра» стоят шестигранные фрезы без соединительных пальцев — это исключает наматывание травяных волокон на деталь в процессе культивирования. Такое оборудование дополнительно оснащено защитными дисками.

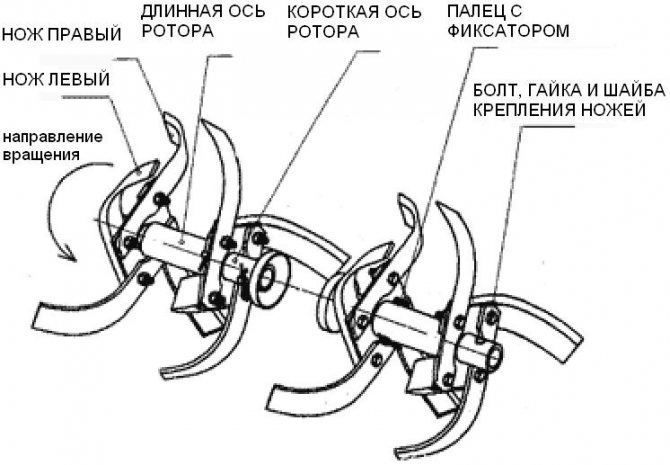

На схеме ниже представлена схема сборки фрезы для мотоблока «Ока»

Вспашка фрезами — видео обзор:

Грунтозацепы

Использование грунтозацепов дает мотоблоку возможность больше сцепиться с верхним слоем почвы, автоматически стабилизируя агрегат и давая более мощное усилие для осуществления пахоты или окучивания.

Оборудование такого типа крепится на место расположения колес или фрез. К некоторым мотоблокам необходимы дополнительные длинные ступицы для его монтажа.

Диаметр заводских грунтозацепов от «Кадви» для мотоблоков «Ока» составляет 350-500 мм и зависит от модификации мототехники. Предельная масса — 18,8 кг.

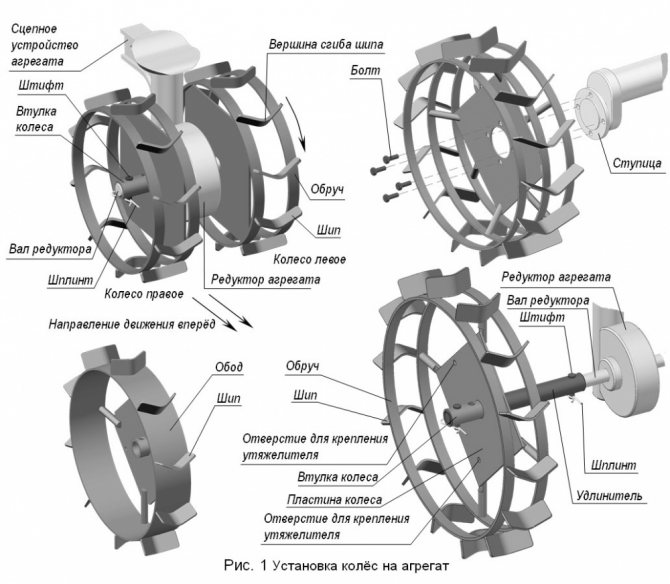

На рисунке демонстрируется процесс установки грунтозацепов на мотоблок.

Грузы-утяжелители

Мотоблоки «Ока» относятся к тяжелой технике, уже само название говорит за себя — мотоблок всегда тяжелее культиватора. Однако даже при работе с тяжелой техникой может потребоваться дополнительный вес. Именно для этих целей предназначены грузы-утяжелители.

Масса таких грузов может достигать 5-17 кг. У самодельных навесок вес может быть и больше, чем заводской стандарт.

Плуг для «Ока» подойдет, как и другие виды навесного оборудования, для мотоблока «Угра». Его используют для пахоты и внесения в почву удобрений.

В некоторых магазинах навесного оборудования плуги продаются как со сцепкой, так и без нее. Крепление плуга к мотоблоку осуществляется с использованием набора крепежных элементов, сцепки и гаечного ключа.

Размеры заводского изделия составляют 535х310х410 мм. Ширина пласта земли, который может захватить плуг, доходит до 21,5 см. Масса — 7,8 кг.

Распашник, окучник

Окучник или распашник — навесное оборудование, с помощью которого осуществляется добавление свежей почвы на грядки, а также ее разрыхление.

Окучник может быть однорядным или двухрядным, дисковым, пропеллерным. Наиболее простым и дешевым является однорядный.

Также эти устройства разделяют по ширине захвата (фиксированная или регулируемая).

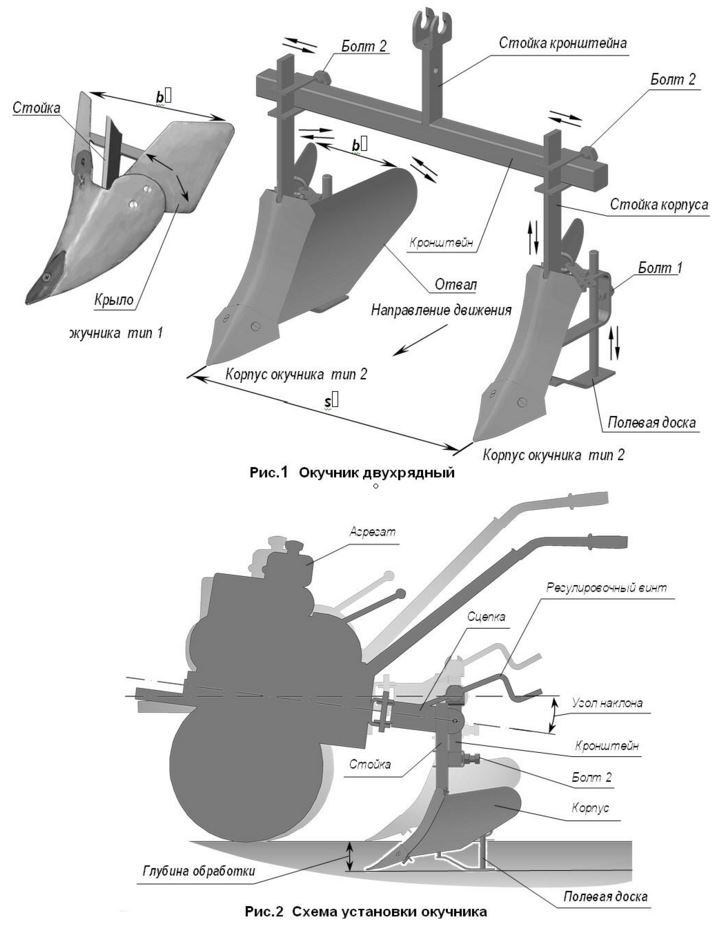

На рисунке ниже представлена схема установки двухрядного окучника на мотоблок «Ока».

Штатный дифференциал

Дифференциал — это устройство, выполняющее несколько функций.

• Первая задача — заблокировать поворотный удлинитель.
• Вторая — уменьшить радиус движения мотоблока при развороте.
• Третья — повысить маневренность техники.

С помощью дифференциала происходит блокировка одного колеса, вот почему мотоблок может развернуться в общей сумме на 240 градусов. Дифференциал можно использовать как самостоятельную деталь для удлинения осей, например, чтобы повесить фрезы, так и суммарно, с другим навесным оборудованием.

Борона

Классический вариант бороны для мотоблока «Ока», выпускаемый Калужским заводом мототехники, используется для целого спектра действий на земельном участке: с ее помощью можно выравнивать поверхность земли после вспашки, производить культивацию почвы между посевными рядами, а также выбирать мусор из рядков после уборки урожая.

Стандартные размеры орудия: ширина захватываемой почвы 80-90 см, вес 12 кг.

Выкапыватель корнеплодов

Простой выкапыватель используется для извлечения из земли урожая, например, свеклы, картофеля. Устройств подобного характера множество, самое простое, агрегатируется с мотоблоком «Ока», крепится на агромашину при помощи простых крепежей. Выполнить такое соединение можно вручную.

Более масштабные копатели стоят дороже, но и урожайность корнеплодов при их использовании, конечно, будет более высокой.

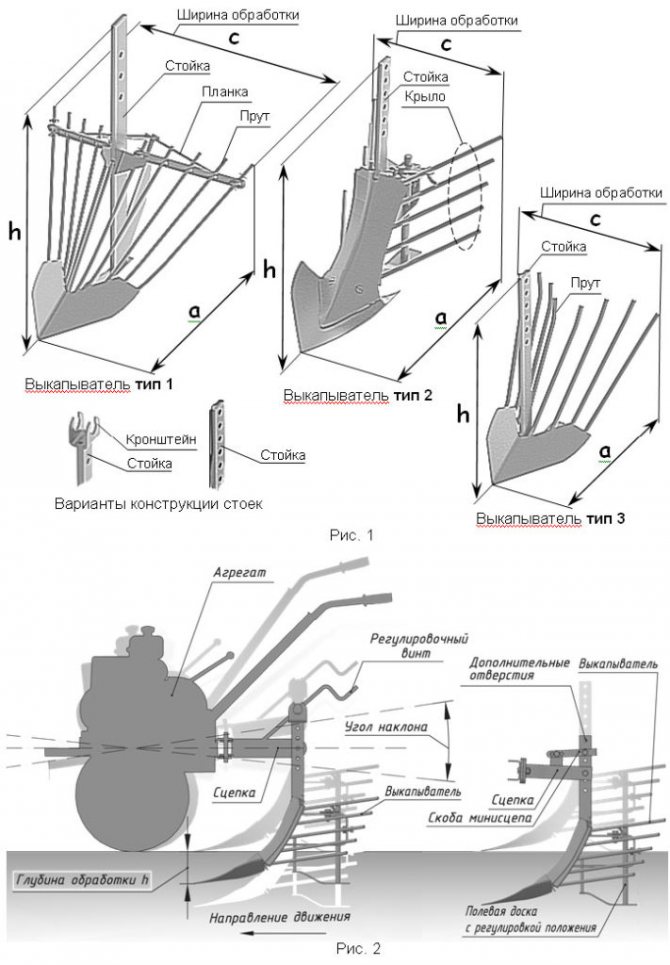

Принцип работы выкапывателя показан на рисунке ниже.

Небольшой обзор переделанной картофелекопалки-лапы для мотоблока «ОКА»:

Сцепное устройство

Дополнительное оборудование, без которого к мотоблоку «Ока» невозможно было бы присоединить множество вспомогательных агрегатов. Сцепное устройство необходимо для соединения мини-трактора с такими орудиями, как выкапыватель картофеля, плуг, окучник и другие.

Вес изделия — 5,2 кг, габариты 435х130х175мм.

Тележки грузовые

Оборудование прицепного типа, необходимое для перевозки груза, сбора мусора и других операций по перемещению на мотоблоке чего-либо. Одноосную тележку можно нагружать максимум на 300-350 кг.

Тележки многих производителей агрегатируются с мотоблоком «Ока», при выборе такого оборудования следует учитывать вес мотоблока или культиватора, а также дополнительно приобрести сцепку.

Мотоблок Ока с тележкой ТМ 500:

Снегоуборщики роторные

Это устройство для «Ока», подходящее также к «Угра». С его помощью можно расчищать территорию дачи, двора, садового участка от снега. На мотоблоке «Ока» привод выполняется за счет клиноременной передачи, на «Угра» — за счет вала отбора мощности.

Роторный снегоочиститель может отбрасывать снег на 15 метров, с ним вполне допустимо работать при высоком слое снега (до 75 см).

Лопата мотоблочная

Применяется либо вместо, либо после снегоуборщика. Основное назначение: разравнивание снежного покрова или слоя вскопанной земли и т.д.

Размеры:1000х280х370 мм, вес — 13 кг.

Адаптеры

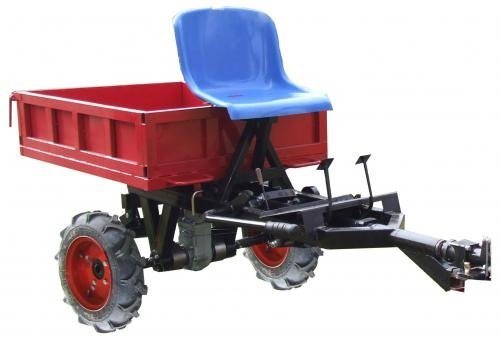

Адаптер мотоблочный полноприводный АМПК-500 можно использовать с тяжелыми мотоблоками, в том числе с «Угра», а не только с «Ока». Данная модель оснащена приводом на задние колеса. Кузов легко снимается.

Благодаря использованию такого устройства, оператор может транспортировать грузы весом до 500 кг.

Косилка «Заря»

Роторная косилка с производительностью 0,2 га в час. Работает в сочетании с многими тяжелыми мотоблоками, в том числе с агрегатами «Ока», «Угра» и другими.

Производит покос травы и одновременное складывание ее в стороны, как после использования простой косы. Надевается на специальный штырь в передней части машины. Она оснащена двумя дисками с четырьмя ножами. Поставляется в комплекте с натяжным устройством.

Общие характеристикиМасса:24 кг.Габаритные размеры:810 мм/930 мм/780 мм.Материал корпуса:стальШирина кошения:800 мм.Мульчирование:нетСбор в травосборник:нет

Размеры грунтозацепов для мотоблоков

Чем грузнее техника, тем она лучше и практичнее. В высококлассное, тяжеловесное оборудование позволяется проводить работу даже на жестком грунте, с чем легкий минитрактор справляется с немалым трудом. Тяжелые минитракторы требуют, такие же не маленькие грунтозацепы. В целом, масштабы грунтозацепов зависят от величины мотоблока. Высота оборудования может быть от 310 и до 700 мм, а широта от 100 вплоть до 200 мм. Габариты грунтозацепа нужно выбирать, отталкиваясь из модификации агрегата. Масштабы определенных моделей представлены далее.

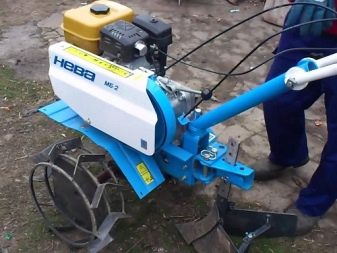

Нева

Нужно приобретать мотоблоки, которые смогут адаптироваться к каждому навесному оснащению, или проще говоря универсальные. Однако, что делать, когда в хозяйстве уже имеется минитрактор компании Нева, который отнюдь не считается универсальным. Колеса у этого аппарата для работы с почвой имеют масштабы от 340-360 до 90-110 мм, а на Неве МБ 480-500 x 190-200. При производстве самодельного зацепа для Невы, нужно принимать во внимание, то что высота должна быть 340-360 мм, а широта 90-110.

Салют

В этом случае можно собирать грунтозацеп согласно такой же схеме как Неву. Величины колес Угра МБ или Салют от 480-500 до 190-200 мм. Таким образом, и грунтозацеп необходимо делать 48-50 см в длину и 19-20 см в ширину, по таким же размерам делается на Оку серии МБ.

Кентавр

Колеса в Кентавре похожи с теми, что стоят в мотоблоках Нева. Их различие в том, что у Кентавра длина колеса на одиннадцать см больше, нежели на Неве. При производстве грунтозацепа необходимо изготовить его 450 мм в длину и 110 в ширину, такие же размеры у моделей Zirka, Витязь, Аврора, Булат. Такой зацеп будет подходить к Кентавру 2060 и 2090, а кроме того к различным агрегатах с подобными габаритами. В торговом центре стоимость аналогичных грунтозацепов 2000-2500 руб.

МТЗ

Несмотря на то, что мотоблоки МТЗ белорусского производства, стоимость на подобные агрегаты довольно немала. Примерная цена грунтозацепа для МТЗ от 4000 до 5000 руб. Дело в том, то что колеса у данных мотоблоков довольно крупные, их величина 540-600х130-170 мм. Чтобы сделать грунтозацеп для мотоблока МТЗ своими руками, необходимо руководствоваться инструкции, описанной ранее и делать величины, соответствующие данным колесам, то есть 540-600х130-170. Такие же размеры используются для моделей Агро.

Кайман Варио

Французская компания Кайман выпускают отличные мотоблоки, цена которых может превышать 60-70 тысяч рублей. Также и дополнительное оборудование на них имеет отнюдь не низкую стоимость. Цена грунтозацепа для Кайман Варио от 5 до 7 тысяч рублей. Их размер 460х160 мм, также есть удлиненные 600х130 миллиметров. Такие же размеры используются на сериях Caiman Elite, Compact, Eco, Promo, Primo, Q Junior. Также можно сделать грунтозацеп самостоятельно, хотя человек, позволивший себе купить такой мотоблок, сможет приобрести любое оборудование для него из магазина

Ока

Мотоблоки Ока – отечественного производства, достаточно распространенный продукт на территории Российской Федерации. Фермеры и любители все чаще, пытаются сделать дополнительное оборудование именно для таких агрегатов. При изготовлении грунтозацепа на Оку длину нужно делать 450, а ширину 130 миллиметров. Схема изготовления такая же, как и при других мотоблоках – все предельно просто. В магазине цена такого оборудования примерно 2500 рублей. Но зачем тратить деньги, когда можно сделать все в домашних условиях.

Вам могут быть интересны статьи про прицепные бороны для мотоблока и роторный плуг.

Зубр

Зубр – это массивный безупречный минитрактор, который справляется с многочисленными задачами на ферме. К нему прилагается исключительно наилучшее подвесное спецоборудование. Величина его колес 700х200 мм, размеры грунтозацепа аналогичные. Кроме того, определенные модификации зубра принимают грунтозацепы величиной 700х100 мм. По этой причине возможно мастерить грунтозацепы каждого из данных величин. Однако, рекомендовано производить 700х100, так как это более подойдет с целью бытовых надобностей. Габариты 700х200 мм преимущественно подойдут с целью работы на целине. Стоимость грунтозацепа Зубр в торговых центрах колеблется от 20 до 50 тыс. руб.

Каскад

Еще один отечественный изготовитель спецтехники. Мотоблоки данной компании, также пользуются большой известностью. По этой причине многим станет полезно выяснить, каким диаметром должен быть грунтозацеп для подобного аппарата. Высота – 460-680 мм, ширина – сто–сто девяносто пять миллиметров.

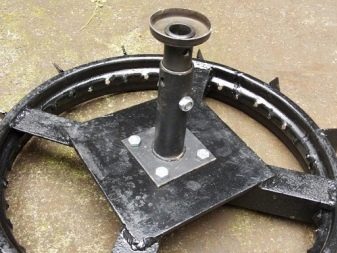

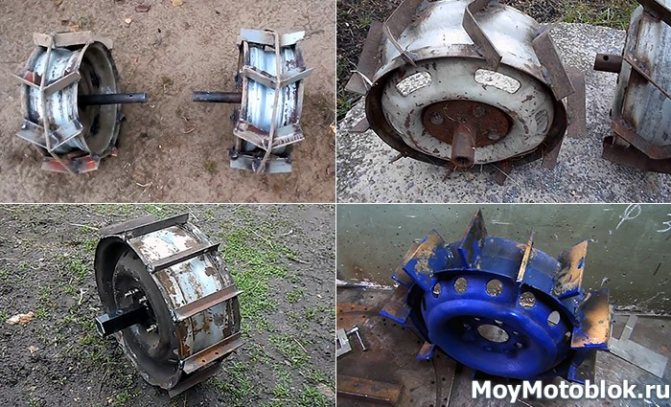

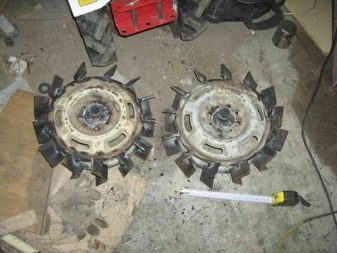

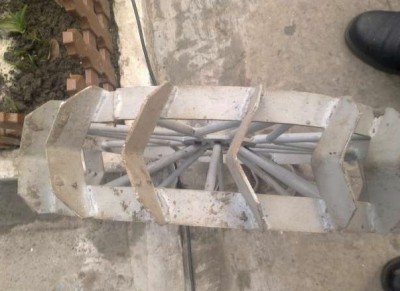

Грунтозацепы для мотоблока из автомобильных дисков

Самый простой ответ на вопрос, как сделать грунтозацепы на мотоблок – это применение старых автомобильных дисков. Кроме того, можно применять не только автомобильные диски, но и любые другие: тракторные, мотоциклетные или же из-под старенького мотоблока. Перед тем, как перейти к работе, необходимо тщательно изучить схемы и чертежи. Примеры готовых решений для производства самодельных грунтозацепов для мотоблока из автомобильных дисков показаны ниже.

Чтобы изготовить хорошие грунта зацепы, необходимо руководствоваться такой инструкции:

• Прикрепить к дискам железные полосы, которые станут применяться с целью укрепления шипов. При изготовлении грунтозацепа пластины под шипы рекомендуется привинтить к диску на болты.
• Изготовить шипы из 2-ух железных пластинок. Шипы должны быть похожи на 100-120 градусные уголки. Так как они предназначены для работы с почвой, ширину необходимо делать довольно крупную.

Длина зубцов может значительно отличатся, все зависит от модели или модификации мотоблока.

• Прикрутить шипы на железные полосы. Промежуток между каждым зубцом должно быть от 14 до 18 см.

Для лучшей работы можно увеличить шипы, для чего ко всем зацепам следует прикрепить добавочный зуб. В целом, чтобы сделать такое оборудование, необязательно применять диски – для этого сгодится практически какой угодно стальной объект округлой формы. К примеру, можно вырезать из газового баллона пару железных ободков и приварить к ним уголки.

Если все выполнять согласно инструкции, то выйдет прекрасный грунтозацеп для мотоблока, который станет радовать трудом долгие года. Главное, это не забывать о правильности эксплуатации. Минитрактор с такими зацепами необходимо применяться исключительно на почве. Это касается не только оснащения сделанного собственными руками, но и для магазинных грунтозацепов.

Если применять их на асфальте либо камнях, можно испортить сами грунтозацепы, поверхность и что самое существенное – подвергнуть себя опасности.

Назначение и разновидности

Грунтозацепы предназначены для увеличения веса мотоблочного агрегата и улучшения контакта техники с землей, особенно на участках с чересчур влажной и/или сыпучей почвой. Они представляют собой конструкцию с шипами, которую одевают на ось вместо/поверх пневматических колес с мягкими шинами.

На современном рынке можно найти несколько конфигураций грунтозацепных устройств. Различают универсальные и специальные грунтозацепы. Первые могут использоваться на любом мотоблочном аппарате, главное, правильно подобрать размер. Вторые же сделаны под какую-то определенную марку (модель) агрегата.

По конструкционным особенностям грунтозацепные приспособления подразделяются на требующие демонтажа колес с пневматическими шинами и надевающиеся поверх шин. Первый тип требует фиксации на колесной оси.

Применение грунтозацепов позволяет:

• лучше обрабатывать почвенный слой;
• улучшить проходимость как самого мотоблочного агрегата, так и присоединенного прицепа с грузом;
• повысить устойчивость техники вследствие увеличения ее веса;
• навешивать и другое дополнительное оборудование.

Сложные грунтозацепы

Следующая конструкция относится к ряду сложных, поскольку не уступает её фабричным аналогам по качеству. Такие грунтозацепы делаем своими руками и они подходят как к неве, салюту и даже мотокультиватору. Чтобы их изготовить нам понадобиться: половины колёсного дика от «Жигуля» (можно распилить диск самому), шины трактора, с развитым проектором. После следует подобрать шины с таким же развитым проектором, как у трактора. Если обрезать боковины получим замкнутое кольцо.

Грунтозацепы, которые мы получили, смогут передвинуться по грунтовой дороге не взрыхлив её. На мягком грунте колёса будут комфортно себя чувствовать, но при этом передвигаться будут не так смело как металлический вариант.

Оптимальные размеры

Ни для кого не секрет, что тяжёлая техника обрабатывает землю лучше лёгкой. Этому свидетельствует тот факт, что люди начали интересоваться вопросом, как сделать грунтозацепы для автомобиля своими руками. Таким оборудованием можно обрабатывать даже жёсткий грунт, с которым лёгкий трактор справляется не очень эффективно. Для таких агрегатов и требуются большие грунтозацепы. Если обобщить, то параметры конструкции будут зависеть от размеров мотоблока.

Таким образом, можно выделить следующие популярные мотоблоки:

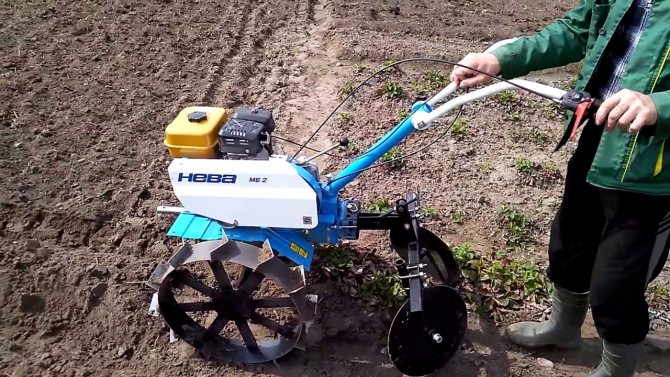

«Нева». Распространёнными являются мотоблоки, которые приспосабливаются к любым условиям. Но в том случае, когда в хозяйстве уже есть трактор «Нева», который по своим характеристикам не считается универсальным, можно сделать грунторезы самостоятельно. Нужно учитывать то, что диаметр приспособления не должен быть больше 36 сантиметров, а ширина не больше 11. МТЗ. Даже несмотря на то, что такие агрегаты белорусские, цена на них из-за высочайшего качества немала. Можно ориентироваться на цену 5000 рублей и более. Суть в том, что колёса у этих моделей мотоблоков довольно крупные. Чтобы сделать качественные грунтозацепы, необходимо большие трудозатраты

Важно, чтобы размеры были подобраны правильно, а треугольные пластины, которые зацепляются за грунт, были тщательно приварены к основному колесу грунтозацепа. «Салют». Собирается такое приспособление по схеме «Невы». «Кентавр»

Колёса в таком аппарате чем-то похожи на «Неву». Но у первой машины длина колёс на 11 сантиметров больше. Если к «Кентавру» изготавливать грунтозацеп, то его длина должна составлять 450 миллиметров, а ширина 110. Он может подойти и к другим моделям мотоблоков, в том числе и других производителей.

Также полезным будет сделать удлинитель для грунтозацепов. Они предназначены для увеличения угла поворота конструкции и ширины калии и противовеса. Для этого необходимо прикрепить на ступицу втулку с прорезью. В такую втулку вставляется дополнительная ось, которая закрепляется болтом. В завершение нужно закрепить колесо грунтореза на оси.

Таким образом, есть множество вариантов сделать грунторезы своими руками без особых трудозатрат и опустошения кармана на дорогие заводские модели.

Удлинители грунтозацепов собственными руками для мотоблока

Удлинители служат для того, чтобы увеличить ширину калии, а также для способности беспрепятственного поворота колеса сравнительно оси. Для того чтобы совершить такого рода удлинитель в мотоблоке, необходимо на ось прикрутить втулку с прорезью. Во втулку вставляется ось, которая закрепляется болтом. Ну и заключительное – закрепить на оси колесо с грунтозацепом. Этот механизм весьма несложен и сделать его сумеет каждый, имеющий хоть какое-то отношение к технике. В торговом центре такой удлинитель стоит от 800 до 1000 руб.

Комбинированная конструкция

Берем половинки колесных дисков от автомобиля «Жигули». Выбираем шины с хорошим протектором от трактора. Боковины обрезаем, получаем резиновое замкнутое кольцо с хорошим протектором. Половинки от колесных дисков размыкаем и после закладки шины прочно скручиваем.

Если нужно, чтоб не только колеса были цепкими, но и дополнительно взрыхлить почву в колее, изготавливаются зацепы ножевого типа. Можно создать самодельный обод для их крепления или приварить их к колесным дискам. Единственный недостаток ножевой конструкции в том, что она не позволяет передвигать мотоблок обычным способом.

При весеннем рыхлении вместе с традиционными насадками ширина обрабатываемого за проход грунта увеличится в два раза, что сэкономит много времени.

Ножевые грунтозацепы

В случае когда цепкость колёс важнее то помогут ножевые грунтозацепы. Проще будет наварить ножевые зацепы на колёсные диски. Но более прочный и надёжный вариант сделать самодельный обод самому. Для этого понадобится нужный вам размер (диаметр и ширина). Из материалов:

1. Старый газовый баллон.
2. Ножевые грунтозацепы.
3. Распиленный диск от «Жигуля» с отверстиями для втулки, которые соединяется с редуктором.

Приступим к работе. Вырезаем из баллона 4 полоски по 30 сантиметров длинной и 5–8 сантиметров в ширину. После подгибаем полоски под обод и свариваем на месте стыка сняв с диска. Когда 2 полоски превратились в кольцо одно кольцо привариваем к диску. После к другому кольцу привариваем концы ножевых грунтозацепов на равном расстоянии. Следующим действием другие концы привариваем к другому кольцу. Такую операцию повторить нужно с оставшимися материалами. Единственный недостаток таких мощных грунтозацепов — они будут вспахивать землю, хотя это можно использовать как плюс в своих целях.

Какие размеры нужно брать

В интернете можно найти множество чертежей и схем для самостоятельного изготовления грунтозацепов. Но какие размеры соответствуют той или иной марке? Иногда этого не указывают в чертежах.

Итак, самыми распространенными мотокультиваторами являются: Нева, Крот, Салют, Ока, Зубр, Кентавр. Рассмотрим мотоблоки Нева.

Грунтозацепы для мотоблоков Нева прекрасно подойдут и к мотокультиваторам Салют и Фаворит. Размеры для самодельных инструментов для мотоблока: высота — 34 см, ширина — 11 см. Эти размеры показаны на чертеже, а также указаны все мелкие подробности, которые нужно соблюсти для хорошей работы с землей. Кстати, грунтозацепы самодельного варианта делают немного больше, чем заводские, т.к. сложно с точностью подобрать размер. Размеры для мотоблоков других марок варьируются от 34 см до 70 см и выше.

Рассмотрим основные функции грунтозацепов на мотоблок Нева:

1. Более качественная вспашка земельных участков.
2. Установленный инструментарий делает мотоблок более тяжелым и хорошим в применении, что улучшает работу с почвой и позволяет работать с тяжелыми навесными конструкциями.
3. Данное изделие помогает подняться в гору с полным прицепом за достаточно короткое время.
4. Зубья цепляют мелкие и большие корни растений, вырывая их.

Как подобрать грунтозацепы для мотоблока

Прежде чем рассматривать, как сделать грунтозацепы для мотоблока самостоятельно своими руками из автомобильных дисков, требуется рассмотреть порядок выбора этих приспособлений, а кроме того основное предназначение. Для чего нужны соответствующие грунтозацепы для мотоблока? Эти устройства позволяют окультуривать пашню перед посадкой, проводить окучивание, а кроме того вспахивать почву после сбора урожая. Подбирая эти устройства, следует принимать во внимание следующие параметры:

1. Прежде всего, выбор грунтозацепов для определенного мотоблока следует осуществлять исходя из доступного бюджета.
2. Необходимо принимать во внимание размеры мотокультиватора, а также навесного оборудования (длина, высота и ширина, а кроме того диаметр).
3. Подбирать приспособления следует исходя из назначения и функций применения соответствующего мотоблока и конструктивных элементов.
4. Также немаловажно учитывать тип грунта, который подвергается соответствующей обработке при помощи культиватора.
5. Здесь принимается во внимание наличие вариант технического оснащения (навесное, устройства на жесткой сцепке или вспомогательное приспособление).
6. Следует также учитывать площадь земельного участка, а кроме того мощность используемого для обработки культиватора.
7. Отдельно принимается во внимание стоимость, а кроме того производитель и совместимость технического оснащения.

В данном видео рассмотрим грунтозацепы для мотоблока:

Учитывая все эти параметры можно сделать рациональный выбор подходящего варианта для покупки, либо опробовать самостоятельное изготовление приспособлений из дисков, используя определенные схемы и чертежи, которые есть в интернете в свободном доступе для скачивания. Дополнительно, при необходимости все наработки конструкции можно сделать самостоятельно, если имеются определенные навыки, познания и некоторое стремление.

Важно. При приобретении навесного оборудования рекомендуется учитывать, что в основном модельный ряд изготавливается для каждого мотокультиватора в отдельном порядке.

Самые эффективные

При выборе соответствующих приспособлений, чаще всего, во внимание принимаются модели, которые обладают наибольшей эффективностью. На практике такое присуще только для конкретных типов навесного оборудования. Рассмотрим более детально, на каких типах соответствующего оснащения следует остановить свой выбор для полноценной обработки пашни:

• здесь, чаще всего, применяются многокомпонентные фрезерные приспособления, которые позволяют обрабатывать грунт в разных направлениях;
• можно отдать предпочтение в пользу плуга с бороной, так как это оборудование одновременно может вспахивать, разрыхлять и окультуривать грунт;
• дополнительно следует выделить самодельные устройства, так как они позволяют применить все необходимое в одном механизме;
• также спросом пользуются разборные многофункциональные компонентные фрезы и плуги с боронами.

В каждом отдельном случае присутствуют свои нюансы при соответствующем проведении выбора конструктивных элементов, однако неотъемлемой частью любого типа выступают специальные утяжелители, которые служат для утяжеления конструкции при погружении в грунт. Такое оснащение позволяет равномерно вспахивать почву на одинаковую глубину. Особенно такое обустройство необходимо для высоких культиваторов, где сцепка находится существенно выше рабочей плоскости.

Чертеж бандажной накладки для резинового колеса мотоблока

Бандажная накладка с грунтозацепами для резиновых колес мотоблока сэкономит Вам деньги на покупку комплекта металлических колес для работы в поле. При этом сделать ее в домашних условиях совсем просто, а необходимость в этом возникает в основном когда Вы используете свой мотоблок на очень тяжелых суглинистых почвах где ему не хватает сцепления с грунтом. Еще одно преимущество бандажа перед полноценными металлическими колесами (которые, кстати, можно сделать из автомобильных дисков ) в их большей компактности при перевозке, учитывая, что грунтозацепы не всегда нужны и много работ в поле можно сделать на резиновых колесах, а при перевозке грузов на мотоблоке с прицепом , так и вообще они лишняя помеха. Внутренний диаметр грунтозацепной накладки как показано на чертеже составляет 500 мм — это диаметр полностью накачанного резинового колеса Вашего мотоблока. Диаметр грунтозацепов (наружный диаметр колеса с бандажом) зависит от высоты грунтозацепов , которая может быть в пределах 25-100 мм, но самый оптимальный вариант 50-60 мм. На чертеже бандажа с грунтозацепами показано устройство конструкции для изготовления своими руками: 1- фиксаторы или обхваты резинового колеса (нужны для предотвращения сползания накладки, делают из металлической полосы); 2- металлический обод (изготавливается из стали толщиной 2-3 мм и шириной 90 мм); 3- грунтозацеп (кусок металлического 50 или 60-го уголка); 4- замок бандажа с грунтозацепами (на чертеже показан отдельный вид в увеличенном масштабе); 5- крепежные заклепки для крепления грунтозацепов к ободу колеса (по з шт на грунтозацеп; можно заменить сваркой); 6- болт для стяжки бандажа (2 шт; М-14). На стыке обода закрепляют два уголка «спина к спине» и делают в них по два соосных отверстия под крепежные болты. Для установки накладки с грунтозацепами резиновое колесо мотоблока спускают, одевают бандаж, фиксируют крепежными болтами. После накачки колес затягивают крепежные болты

Как утяжелить грунтозацепы

Как уже было сказано ранее, для равномерной обработки почвы специальным навесным оборудованием, применяются соответствующие утяжелители, что позволяет используемому механизму оставаться в процессе движения на необходимой глубине. В данном случае необходимо более детально рассмотреть, как сделать применяемые навесы более тяжелыми, а именно:

1. для покупного оборудования могут использоваться специальные вспомогательные грузы, которые навешиваются совместно;
2. при необходимости можно воспользоваться навешиванием любого тяжелого предмета для равномерного вспахивания;
3. в данном случае возможно самостоятельное создание достаточно тяжелого приспособления, которое будет разрыхлять грунт равномерно;
4. нередко на выпускаемых версиях специально предусмотрен соответствующий центр тяжести, что достигается наличием определенной конструкции;
5. утяжеление может быть дополнительной регулируемой вставкой, которая присутствует на навесном оборудовании.

Вариантов для увеличения массы данного приспособления достаточно много, здесь только следует рационально использовать подобное утяжеление, чтобы во время работы устройство не провалилось достаточно глубоко в грунт. В противном случае может наблюдаться повреждение механизма сцепки, либо деформация самого механизма для обработки почвы.

Важно. При работе с таким оснащением следует принимать во внимание погодные условия, а кроме того влажность и мягкость обрабатываемой поверхности почвы.

Функции грунтозацепов

С помощью грунтозацепов можно расширить функционал мотоблока. Он становится более производительным, так как может использоваться при вспашке и рыхлении довольно больших земельных участков. Вот основные функции данного оборудования:

• увеличение сцепления самого мотоблока с землей, что весьма актуально при работе на песчаном и пахотном грунте;
• увеличение массы мотоблока, что позволяет использовать другое дополнительное оборудование;
• удаление сорняков;
• осуществление более глубокого рыхления грунта.

Важно! При выборе конкретно взятой модели необходимо уточнить, возможно ли ее использовать с имеющимся мотоблоком.

Изготовление грунтозацепов из газового баллона

Простые металлические колеса для мотоблока можно сделать и другим путем. Для этого подойдет пустой баллон из-под газа. В таком случае от вас потребуется:

1. Убедиться в том, что в баллоне отсутствует газ;
2. Неподвижно установить баллон на полу или на подставках;
3. Вырезать из него 2 одинаковых диска, высотой около 30 и толщиной примерно 6–10 см – они сыграют роль ободов;
4. Приварить к дискам по одной металлической пластине;
5. Приварить к каждой из пластин по 6 зубьев, длиной 15 см. Для эксплуатации на мотоблоках легкого класса к пластине нужно приварить зубцы, длиной 5–10 см.

Для работы советуем использовать исключительно чугунные баллоны. Чугун гораздо прочнее и тяжелее стали, поэтому грунтозацепы из этого материала способны прослужить достаточно большое количество времени.

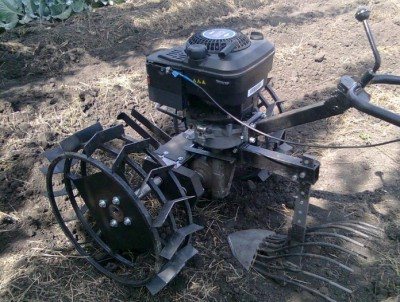

Самодельные зацепы сложной конструкции

Простые в изготовлении грунтозацепы имеют характеристики, далекие от совершенства. Представим конструкцию, которая не уступает качеством заводским изделиям.

Нам понадобятся:

• Стальной лист 4−5 мм для центрального диска.
• Стальная полоса шириной 50 мм и толщиной 4−5мм для внешней опорной поверхности. Таких обручей будет шесть. Внешние кольца колесо делают прочнее и тяжелее.
• Пластина стальная для зацепов толщиной 8−10мм.
• Дуговой сварочный аппарат, дрель или сверлильный станок, болгарка.

Соединения делаются электросваркой, так как газовая горелка металл такой толщины не прогреет.

Так как диаметр и ширина зацепов больше посадочного места для штатных колес — оси удлиняются.

Предусматривается возможность регулировки колеи, что зависит от ширины рядов на поле. Перемещая колеса с зацепами, можно установить любую ширину и положение навесного оборудования. Каждое колесо весит не меньше 10 кг, а значит, обеспечивается прочное сцепление с грунтом.

Такие колеса — это не приспособлениями для рыхления или вспашки, хотя присутствует определенная обработка почвы. В качестве рыхлящей фрезы использовать их не получится, поскольку нужна независимая точка опоры. Если утяжелять зацепы не требуется, конструкцию можно сделать более легкой и ажурной. Эти колеса хорошо показывают себя на «легких», предварительно разрыхленных почвах. Диски малого диаметра, обод держится на ажурной конструкции со спицами из профилированного стального листа. Для зацепов толщина стали должна быть не больше 8 мм. Каждое колесо не тяжелее 7 кг.

Как сделать цепи противоскольжения на колеса легкового автомобиля и кроссовера: 3 схемы

Черновая версия руководства предполагала пошаговое описание изготовления цепочек трех видов: лесенка, соты и ромб. Материал получился весьма объемным и нас посетила мысль подать информацию в скомпонованном виде. Учитывая, что ряд операций при изготовлении каждой из трех схем одинаковый, то можно выкатить развернутую инструкцию по одной из технологий плетения, а по остальным сделать лишь ремарки. В роли основы решили взять «ромб», а процесс изготовления «лесенки» и «соты» описать на основе «ромба».

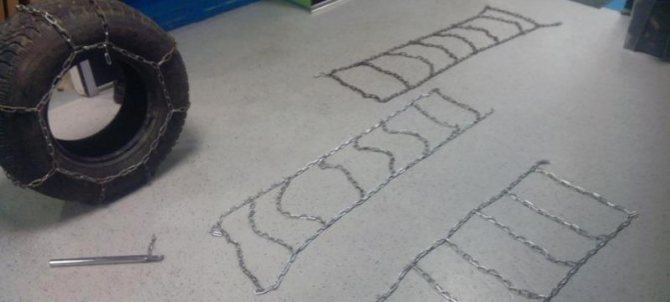

«Ромб» своими руками

Сложность изготовления самодельной цепочки в том, что неизвестен ряд простых вещей. Например, непонятно какой длины должна быть каждая из составных частей будущего изделия; насколько длинным делать тот же трос или цепь, расположенные по бокам колеса… Мы предлагаем все опыты проводить по отношению к конкретному автомобилю. Тогда и процент ошибок меньше и результат налицо.

• Раскладываем цепочку на одной из сторон шины. Это поможет примерно оценить количество звеньев, входящих в каждый из элементов ромбовидного рисунка. Для удобства разметки используйте веревку и изоленту. Веревкой можно связать изделие по контуру боковой части, а изоляцией – замотать крайние звенья, подлежащие соединению тросом по бокам и кольцами – посередине.

• Делаем зеркальную часть полученной цепи. Цепочка противоскольжения условно состоит из двух частей: передней и задней или левой и правой. В пункте №1 мы оформили переднюю часть. Для получения задней необходимо зеркально отразить уже полученный участок или, проще говоря, отмерить такой же отрезок цепки, отметив на нем граничные точки соединения.

• Соединяем полученные две половинки вместе. Проще всего сделать это соединительными кольцами. Если таковых в наличии нет, то можно использовать одно из звеньев цепи, разъединив его. Обратная фиксация звена должна быть неразъемной, поэтому без сварки не обойтись.
• Одеть цепку на колесо.

• Отмерить необходимую длину тросов, располагаемых по бокам шины. Для расчета точного метража используйте веревку, связывая ею цепь спереди и сзади.
• Оденьте на передний трос ушко талрепа.
• Обработайте концы обоих тросов, одев на них коуши и крепко зажав зажимами.

• Снова примерьте полученную конструкцию, связав место соединения концов тросов веревкой и задействовав талреп.
• Замените веревку на шакл, если талреп обеспечивает надежную фиксацию, и самодельный вариант готов к боевому использованию.

Важно! Стяжка талрепом должна производится диагонально.

Самодельная «сота»

Ромбы, чередующиеся с прямыми отрезками, изготавливаются по аналогии с ромбовидной цепью противоскольжения. Сперва примеряется наружная часть, которая состоит из полуромбов и прямых участков на протекторе шины. Если соединительные кольца использоваться не будут, то наружный рисунок будет состоять из сплошного отрезка цепки. Зеркальная часть здесь не цельная – включает небольшие участки, формирующие вместе с верхним полуфабрикатом ромбовидную структуру.

Место разъединения по-прежнему располагается у периферийных вершин ромба. При желании использовать вместо тросовых стяжек цепные, необходимо запастись кронштейнами в количестве 10 штук, при чем трех разных конфигураций. В бюджетном варианте кронштейны можно заменить болтами с крупными шайбами. А если преследуете цель создать неубиваемую конструкцию по мотивам советских цепей противоскольжения, то замените талреп на полноценный замок под квадрат. По фото понятно, что в конструкторском плане это решение простое: два диска (допускается использовать алюминий) склепаны между собой. На этих же осях находятся усы (только стальные).

«Лесенка» в домашних условиях

Самое тяговое исполнение мы оставили, что говорится, на закуску. По двум причинам. Лесенка – самый легкий вариант для самостоятельного изготовления и в то же время наименее популярная схема плетения в оффроуде по известным предпосылкам.

В ходе изготовления важно соблюдать ряд правил. Например, поперечные отрезки здесь принято сцеплять не тросом, а цепью. Дело в том, что тросовая увязка многократно усложняет установку, вплоть до того, что колесо необходимо снимать, да еще и приспускать, иначе никак.

Лучшие грунтозацепы для мотоблока премиум класса

Наиболее качественные модели, которые возможно использовать для возделывания почвы. Их часто применяют на больших и мощных мотоблоках. Стоимость достаточно высокая, зато грунтозацепы могут использоваться в течение длительного срока. При их производстве используется наиболее тяжелый сплав металлов.

Мобил К MBK0011766

Модель имеет хорошую сварку и необходима для обеспечения хорошего сцепления мотоблока с землей. Производственные мощности находятся в России.

Мобил К MBK0011766

Характеристики:

• вес 16 кг;
• диаметр 460 мм;
• ширина 160 мм.

Плюсы

• большой вес;
• высокое качество.

Минусы

• подходит для небольшого числа мотоблоков;
• ступица, необходимая для крепления, не входит в комплект, ее необходимо покупать отдельно.

Грунтозацеп Мобил К MBK0011766

Aurora 11749

Это цельнометаллические колеса с довольно большими шипами, что позволяет глубоко возделывать почву. Они рекомендуются к использованию с мотоблоками, которые переносят высокие нагрузки. Вес небольшой, поэтому могут понадобиться утяжелители. Важно, чтобы углы протектора были правильно установлены перед эксплуатацией.

Aurora 11749

Характеристики:

• производство Китай;
• вес 7 кг;
• ступица 32 мм;
• диаметр 400 мм.

Плюсы

• большие шипы;
• умеренная стоимость;
• хороший металл;
• длительный срок эксплуатации.

Минусы

• относительно небольшой вес, поэтому часто приходится использовать утяжелители.

Грунтозацеп Aurora 11749

Мультиагро МБ Г.30.430.200Н

Неплохая модель для тяжелых и мощных культиваторов. Возможно применять для различных моделей (в инструкции к изделию есть полный список мотоблоков, с которыми его можно использовать). Пользователи отмечают, что довольно легко сменить колеса на этот грунтозацеп. Производство находится в России.

Мультиагро МБ Г.30.430.200Н

Характеристики:

• вес 13,5 кг;
• ступица 30 мм;
• диаметр 430 мм;
• ширина 200 мм.

Плюсы

• сплав тяжелых металлов;
• хорошо вспахивает землю;
• обеспечивает хорошее сцепление.

Минусы

• мало в каких магазинах можно найти.

Грунтозацеп Мультиагро МБ Г.30.430.200Н

Особенности установки

При правильной установке конструкция не должна соприкасаться с мотоблоком. Изгибы шипов колёс должны смотреть по направлению движения техники для сцепления с поверхностью почвы. Для большего эффекта обработки верхнего шара поверхности допускается установка специальных утяжелителей. Они не входят в комплект и продаются отдельно. На мотоблок, который агрегирует с плугом, рекомендуется устанавливать более широкие металлические колёса с изогнутыми шипами, чтобы избежать проскальзывания обрабатываемых поверхностей.
Рекомендуется использовать грунтозацепы при работе с окучником или копателем картофеля достаточно лёгкой конструкции.

Грунтозацепы для мотоблока бывают разных форм и видов, к каждому мотоблоку есть своя модификация.

Для мотоблока Салют

Назначение: для утяжеления мотоблока или дополнительного оборудования. Конструкция высотой 500 и шириной 200 мм сводит на нет пробуксовку колёс.

Для мотоблока Нева

Их отличает от предыдущей конструкции только показатели длины и ширины, которые составляют соответственно 430 и 150 мм. Назначение остаётся неизменным – утяжелить мотоблок для сцепления с поверхностью земли и не допустить проскальзывания колеса на грунте.

Для мотоблока Ока

Используются при раннем окучивании. Обод цельный с показателями длины и ширины 425/130 мм. Особенность: необходима установка на удлинитель.

Для мотоблока Кадви

Конструкция весом 18,8 кг создаёт дополнительное усилие на мотоблок при вспашке лёгкой почвы. Эффективное применение конструкции, размером 350 — 500 мм, с разными модификациями мотоблоков.

Колёса с широким основанием подходят:

1. Для работы с плугом.
2. И окучником.

Редуктор для мотоблока: устройство, редуктор для двигателя, масло для редуктора (фото, видео, цена).

Прицепной мини экскаватор здесь.

О мотоблоке Хопер читайте в этой статье.

Для мотоблока Фаворит

Колесо диаметром 430 и шириной 150 мм обеспечит надёжное сцепление используемого агрегата с верхним слоем почвы.
