Как сделать грунтозацепы для мотоблока своими руками

Как выбирать?

При выборе подходящей модели в первую очередь следует обратить внимание на марку мотоблока. Для модельного ряда «Нева и «Нева МБ» отлично подходят вариации 43-сантиметрового диаметра, глубина погружения шипов в землю которых составляет 15 см
Для мотоблоков марки «Салют» нужны грунтозацепы полуметрового диаметра, у которых глубина погружения в почву составит не меньше 20 см. Для «Зубра» нужны высокие изделия – 70-сантиметрового диаметра.

Грунтозацепы не требуются лишь тяжелым мотоблочным агрегатам, их масса гарантирует им устойчивое перемещение практически по любой поверхности. Но в случае если вы решили улучшить проходимость своей тяжелой модели мотоблока (массой выше 0,2 тонны), выбирайте широкие грунтозацепные устройства – диаметром 70 см.

Выбор подходящей модели грунтозацепов зависит также от вида почвы и характера внешней стороны изделий. Поверхность их может быть оформлена в виде шипов или стрелок. Учитывайте при приобретении изделий, что малая высота шипов не подходит для влажных и рыхлых земель – они малоэффективны и легко забиваются почвой. Стреловидные зацепы наиболее популярны и считаются универсальными.

При приобретении дополнительного оборудования для своего агрегата в первую очередь рассмотрите варианты того же производителя.

Обратите внимание и на стоимость – она зависит от завода-изготовителя и модификации

Какие размеры нужно брать

В интернете можно найти множество чертежей и схем для самостоятельного изготовления грунтозацепов. Но какие размеры соответствуют той или иной марке? Иногда этого не указывают в чертежах.

Итак, самыми распространенными мотокультиваторами являются: Нева, Крот, Салют, Ока, Зубр, Кентавр. Рассмотрим мотоблоки Нева.

Читать также: Головка балансира станка качалки

Грунтозацепы для мотоблоков Нева прекрасно подойдут и к мотокультиваторам Салют и Фаворит. Размеры для самодельных инструментов для мотоблока: высота — 34 см, ширина — 11 см. Эти размеры показаны на чертеже, а также указаны все мелкие подробности, которые нужно соблюсти для хорошей работы с землей. Кстати, грунтозацепы самодельного варианта делают немного больше, чем заводские, т.к. сложно с точностью подобрать размер. Размеры для мотоблоков других марок варьируются от 34 см до 70 см и выше.

Рассмотрим основные функции грунтозацепов на мотоблок Нева:

1. Более качественная вспашка земельных участков.
2. Установленный инструментарий делает мотоблок более тяжелым и хорошим в применении, что улучшает работу с почвой и позволяет работать с тяжелыми навесными конструкциями.
3. Данное изделие помогает подняться в гору с полным прицепом за достаточно короткое время.
4. Зубья цепляют мелкие и большие корни растений, вырывая их.

Грунтозацепы для мотоблока: на что обратить внимание?

Главный фактор, влияющий на выбор универсального объекта – это размер. Если же человек хочет приобрести грунтозацепы для определенной модели агрегата, следует ознакомиться с пожеланиями компании-производителя и следовать им.

Поскольку среди фермеров и агрономов особой популярностью пользуются мотоблоки «Нева» и «Нева МБ», следует на их примере обозначить особенности универсальных колес-грунтозацепов. Для продукции указанных изготовителей подойдут варианты диаметром 43 см, ведь они закладываются в почву на 15тисантиметровую глубину Такие размеры обеспечат максимальное сцепление с землей и беспроблемное перемещение.

Для абсолютно всех мотоблоков «Салют» актуальными будут колеса диаметром 50 см, шипы которых погружаются в землю на не меньше 20 см. Естественно, каждый производитель имеет свои требования к грунтозацепам, поэтому следует внимательно изучить инструкцию по эксплуатации имеющего мотокультиватора и не игнорировать пожелания изготовителей.

Важный момент: техника тяжелого класса не нуждается в таких дополнениях, ведь ее вес уже является гарантией устойчивости на практически любом грунте.

Общее описание мотоблока нева мб 2

Устройство этого мотоблока, как и иных распространенных моделей, включает в себя определенные элементы. Рассмотрим основные характеристики аппарата, а также некоторые присущие черты:

1. На эту модель устанавливается мотор, произведенный в США Briggs Stratton.
2. Мощность мотора составляет 6 лошадиных сил.
3. Объем топливного бака аппарата составляет 3,8 литра.
4. Масса без навесного оборудования – 98 килограмм.
5. Объем мотора составляет 205 кубических сантиметров.
6. Трансмиссия аппарата включает в себя две передних передачи и одну заднюю скорость (2 1) × 2.

Согласно инструкции, этот аппарат при окультуривании грунта может обрабатывать почву на глубину до 20 сантиметров. Ширина колеи настраиваемая и варьируется в диапазоне от 86 до 127 сантиметров.

Важно! Если использовать грунтозацепы для мотоблока Нева либо иное навесное оборудование, то устройство выполняет целый ряд функций (очистка территории от снега или листьев, вспахивание грунта, окучивание почвы, полив, а также перевозка).

В этом видео вы подробнее узнаете о мотоблоке нева:

Для чего нужны грунтозацепы для мотоблока?

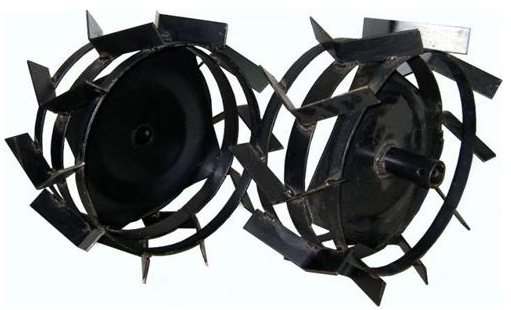

Грунтозацепы мотоблока – это специальные устройства, внешне напоминающие обычные металлические колеса, дополненные шипованными накладками. Само название указывает на их главное функциональное предназначение – гарантировать идеальное сцепление между культиватором и подстилающей поверхностью – почвой. Благодаря этим приспособлениям мотоблок может беспрепятственно передвигаться по любой местности независимо от погодных условий.

Помимо этого, грунтозацепы к мотоблоку выполняют и другие функции:

• способствуют более качественной обработке почвы;
• упрощают транспортировку как самого мотоблока, так и соединенного с ним груженного прицепа по бездорожью или на рыхлых грунтах;
• увеличивая массу агрегата, обеспечивают ему хорошую балансировку и устойчивость в пространстве;
• позволяют использовать другие навесные адаптеры, например, для предпосевной обработки угодий.

Делаем грунтозацепы к мотоблоку Зубр

Мы уже рассказывали, каких размеров колеса одевают на тяжелый мотоблок Зубр. К мотоблоку Зубр JRQ78 и 79 также свободно подойдут грунтозацепы 700х100 мм. Они меньше вширь и, кроме тяжелых, могут использоваться вместе с мотоблоками средней тяжести.

Такие же грунтозацепы к мотоблоку Зубр подходят для мотоблока Нева. Именно с лучшей совместимостью связана большая востребованность грунтозацепов такого размера. Ведь колеса 700х200 вы можете одеть только на тяжелые агрегаты, они предназначены скорее для обработки целины, а колеса 700х100 подойдут для средних фермерских потребностей и вы спокойно сможете сохранить и закрепить их на другом мотоблоке, когда ваш нынешний устареет, даже если он будет слабее в мощности.

Можете сделать самостоятельно своими руками, а можете купить в магазине. Стоить грунтозацепы 700х100 вам будут около 70 долларов.

Назначение и разновидности

Грунтозацепы предназначены для увеличения веса мотоблочного агрегата и улучшения контакта техники с землей, особенно на участках с чересчур влажной и/или сыпучей почвой. Они представляют собой конструкцию с шипами, которую одевают на ось вместо/поверх пневматических колес с мягкими шинами.

На современном рынке можно найти несколько конфигураций грунтозацепных устройств. Различают универсальные и специальные грунтозацепы. Первые могут использоваться на любом мотоблочном аппарате, главное, правильно подобрать размер. Вторые же сделаны под какую-то определенную марку (модель) агрегата.

По конструкционным особенностям грунтозацепные приспособления подразделяются на требующие демонтажа колес с пневматическими шинами и надевающиеся поверх шин. Первый тип требует фиксации на колесной оси.

Применение грунтозацепов позволяет:

• лучше обрабатывать почвенный слой;
• улучшить проходимость как самого мотоблочного агрегата, так и присоединенного прицепа с грузом;
• повысить устойчивость техники вследствие увеличения ее веса;
• навешивать и другое дополнительное оборудование.

Грунтозацепы на популярные мотоблоки

Есть много востребованных мотоблоков, которые чаще других приобретаются пользователями. Инвентарь к ним отличается по типу материала, размерам, производителю. Если рассматривать со стороны модельного ряда, то грунтозацепы можно дополнительно классифицировать по типу крепления. На каком бы товаре ни остановился выбор, конструкция навесного оборудования должна быть такой, чтобы металл не прикасался к мотоблоку, а его изгибы были направлены в ту же сторону, куда двигается техника. Стоит рассмотреть, какие грунтозацепы лучше всего подходят для разных по марке мотоблоков.

• «Нева». С этой техникой лучше всего использовать навесное оборудование от КМС, поскольку каждый элемент в отдельности обладает массой в 12 килограммов. Диаметр грунтозацепов 460 мм, поэтому эффективность работы прослеживается независимо от типа почвы. Также достойны внимания изделия под маркой КУМ, их стоит использовать при окучивании или глубоком вспахивании.

• «Салют» или «Агат». Идеально подходит самоочищающийся вариант от .

• «Ока». В данном случае лучше всего использовать навесное оборудование ДН-500*200.

• Belarus 09Н и «Агрос». Отличаются изделия для этой техники способом крепления, поскольку гнутая вершина должна стоять по направлению движения. Качественные изделия производит «ПФ СММ».

• Aurora. Для этой марки лучше всего использовать для работы на открытом грунте фирменные грунтозацепы.

• «Крот». Лучшее оборудование для техники под этим брендом производит «Мобил К». Особенностью является необходимость дополнительного использования удлинителей.

• «Патриот». Можно использовать для мотоблока грунтозацеп S-24, S-31 МБ и другие. Преимущество данной техники в том, что найти на нее навесное оборудование не представляет труда.

• «Фермер». Допускается использовать модель Elitech 0401.000500, можно найти изделия немного дешевле, поскольку их на современном рынке достаточно – «Хутор», «Викинг». «Фаворит».

Любая из указанных моделей обеспечивает качественное сцепление с грунтом. Если пользователь старается сэкономить, то лучше более подробно проконсультироваться со специалистом, относительно того, подойдет ли выбранное навесное оборудование к используемой технике.

Сложные грунтозацепы

Следующая конструкция относится к ряду сложных, поскольку не уступает её фабричным аналогам по качеству. Такие грунтозацепы делаем своими руками и они подходят как к неве, салюту и даже мотокультиватору. Чтобы их изготовить нам понадобиться: половины колёсного дика от «Жигуля» (можно распилить диск самому), шины трактора, с развитым проектором. После следует подобрать шины с таким же развитым проектором, как у трактора. Если обрезать боковины получим замкнутое кольцо.

Грунтозацепы, которые мы получили, смогут передвинуться по грунтовой дороге не взрыхлив её. На мягком грунте колёса будут комфортно себя чувствовать, но при этом передвигаться будут не так смело как металлический вариант.

Ножевые грунтозацепы

В случае когда цепкость колёс важнее то помогут ножевые грунтозацепы. Проще будет наварить ножевые зацепы на колёсные диски. Но более прочный и надёжный вариант сделать самодельный обод самому. Для этого понадобится нужный вам размер (диаметр и ширина). Из материалов:

1. Старый газовый баллон.
2. Ножевые грунтозацепы.
3. Распиленный диск от «Жигуля» с отверстиями для втулки, которые соединяется с редуктором.

Приступим к работе. Вырезаем из баллона 4 полоски по 30 сантиметров длинной и 5–8 сантиметров в ширину. После подгибаем полоски под обод и свариваем на месте стыка сняв с диска. Когда 2 полоски превратились в кольцо одно кольцо привариваем к диску. После к другому кольцу привариваем концы ножевых грунтозацепов на равном расстоянии. Следующим действием другие концы привариваем к другому кольцу. Такую операцию повторить нужно с оставшимися материалами. Единственный недостаток таких мощных грунтозацепов — они будут вспахивать землю, хотя это можно использовать как плюс в своих целях.

Грунтозацепы к мотоблоку – это полезные приспособления, позволяющие очистить территорию под посев от сорняков и, при этом, повысить устойчивость сельскохозяйственной машины на рыхлой почве. Сегодня эти простые изделия заслужили большую популярность не только среди владельцев крупных хозяйств, но и среди дачников, в распоряжении которых имеются небольшие земельные участки.

Оптимальные размеры

Ни для кого не секрет, что тяжёлая техника обрабатывает землю лучше лёгкой. Этому свидетельствует тот факт, что люди начали интересоваться вопросом, как сделать грунтозацепы для автомобиля своими руками. Таким оборудованием можно обрабатывать даже жёсткий грунт, с которым лёгкий трактор справляется не очень эффективно. Для таких агрегатов и требуются большие грунтозацепы. Если обобщить, то параметры конструкции будут зависеть от размеров мотоблока.

Таким образом, можно выделить следующие популярные мотоблоки:

«Нева». Распространёнными являются мотоблоки, которые приспосабливаются к любым условиям. Но в том случае, когда в хозяйстве уже есть трактор «Нева», который по своим характеристикам не считается универсальным, можно сделать грунторезы самостоятельно. Нужно учитывать то, что диаметр приспособления не должен быть больше 36 сантиметров, а ширина не больше 11. МТЗ. Даже несмотря на то, что такие агрегаты белорусские, цена на них из-за высочайшего качества немала. Можно ориентироваться на цену 5000 рублей и более. Суть в том, что колёса у этих моделей мотоблоков довольно крупные. Чтобы сделать качественные грунтозацепы, необходимо большие трудозатраты

Важно, чтобы размеры были подобраны правильно, а треугольные пластины, которые зацепляются за грунт, были тщательно приварены к основному колесу грунтозацепа. «Салют». Собирается такое приспособление по схеме «Невы». «Кентавр»

Колёса в таком аппарате чем-то похожи на «Неву». Но у первой машины длина колёс на 11 сантиметров больше. Если к «Кентавру» изготавливать грунтозацеп, то его длина должна составлять 450 миллиметров, а ширина 110. Он может подойти и к другим моделям мотоблоков, в том числе и других производителей.

Также полезным будет сделать удлинитель для грунтозацепов. Они предназначены для увеличения угла поворота конструкции и ширины калии и противовеса. Для этого необходимо прикрепить на ступицу втулку с прорезью. В такую втулку вставляется дополнительная ось, которая закрепляется болтом. В завершение нужно закрепить колесо грунтореза на оси.

Таким образом, есть множество вариантов сделать грунторезы своими руками без особых трудозатрат и опустошения кармана на дорогие заводские модели.

Originally posted 2018-03-28 15:28:41.

Специфика изготовления грунтозацепов из газового баллона

Металлические колеса для мотоблока могут изготавливаться из пустого газового баллона.

Выполняются следующие действия:

• проверить, что баллон пуст, без остатков газа;
• закрепить баллон, чтобы он оставался неподвижным;
• вырезать два равных по размеру листа со следующими габаритами: 30 см высота, 6-10 см толщина. Их используют под ободы;
• пластины привариваются по одной к дискам;
• приварить по шесть зубьев к каждой пластине. Их длина будет зависеть от класса мотоблока.

Лучше всего изготавливать грунтозацепы из чугунных баллонов. Чугун достаточно прочный и тяжёлый, чтобы прослужить долгое время.

Самостоятельное изготовление зацепов

• Проще всего, пожалуй, сделать грунтозацепы из ненужных дисков от автомобильных колес. С помощью сварочного аппарата к дискам прикрепляется полуось, на которую затем надеваются подшипники. К автомобильным дискам привариваются квадратные металлические пластины, таким образом, чтоб они касались краями обода.
• Потом пластины привинчиваются болтами к ободу. Дальше делаются зубья — стальные зацепы, которые будут входить в грунт. Для этой цели понадобится стальная пластина, к примеру, уголок, который разрезается болгаркой на части, а из этих частей свариваются такие же зубья, которые изготавливаются в заводских условиях. Полученные зацепы размещаются на обод колеса в 15 см друг от друга.
• Самодельные зацепы могут быть сделаны из старого газового баллона. Из него вырезаются два диска для ободьев колес шириной 5−7см и высотой 30 см. Далее производятся те же операции, что и с автомобильными дисками.
• Для улучшения работы колес с зацепами к каждому зацепу можно приварить еще один зуб сверху и удлинить зубья до 60 см. Делается ось: к одному ободу крепится металлическая пластина, на которой будет размещаться эта ось.
• Грунтозацепы могут быть сделаны из любой заготовки круглой формы. Главное, правильно подобрать ширину и диаметр будущего колеса с зацепами. Размеры колеса определяются функционально, то есть исходя из целей использования на мотоблоке.

Для «Невы»

Мотоблок каждой марки имеет навесные опции, более других подходящие к его конструкции. Лучше, конечно, приобретать универсальный мотоблок, для которого подходят практически все навесы. Для «Невы» производятся колеса с грунтозацепами Ø 340×110 .

По конструкции данные грунтозацепы немного больше описанных нами самодельных. Нужно соблюдать инструкции, указанные выше, но выбрать ободья других размеров. Высота колеса для зацепа «Невы» должна составлять 340 мм, ширина самодельного приспособления — 110 мм.

Для «Кентавра»

Грунтозацепы для мотоблока этой марки отличаются лишь размерами. Выше были описаны размеры, на которые нужно было ориентироваться, переделывая старые колеса в грунтозацепы для «Невы». Та же схема используется для изготовления колес с зацепами больших размеров. Высота колеса выбирается 450 мм. Ширина колеса должна равняться 110 мм, как и для «Невы». Такие зацепы подойдут для мотоблока Кентавр 2060 и 2090 и агрегатов с аналогичными параметрами. Заводской вариант обойдется примерно в $30.

Для «Зубра»

Мотоблок этой марки представляет собой тяжелое профессиональное оборудование, и на него может быть установлено лучшее из имеющегося навесного оборудования. Чтоб «Зубр» отлично заходил в грунт, к нему нужны грунтозацепы. Стандартные приспособления, которые к нему подходят, имеют шину 200 мм и высоту 700 мм. Колеса такой ширины одеваются лишь на тяжелые мотоблоки и, кроме «Зубра» JRQ78 и 79, подходят также «Кентавру» 1070D, «Авроре» 101 и «Авроре» 81, Zirka LX1080D и 1090. В заводском исполнении расстояние между зацепами составляет 14,5 см. Втулка колес имеет диаметр 60 мм. На мотоблок одеваются с помощью дополнительной ступицы.

Создание простейшей модели своими руками

Такие приспособления можно как купить в магазине, так и сделать самому. Причём, делая грунтозацепы самостоятельно, можно подобрать вариант, идеально подходящий под определённый мотоблок.

Для производства понадобится:

• лист из стали для вырезки колёс диаметром 4−6 миллиметров;
• лист для зацепов толщиной 7−8 миллиметров;
• болгарка;
• профессиональная дрель или сверлильный верстак;
• сварка.

Из листа с толщиной 4−6 миллиметров необходимо сделать круглую основу колеса. Потребуется вырезать два одинаковых диска. В центре следует сделать отверстия для ступицы и для крепления на шпильки. С внешней стороны нарезать болгаркой выступы. В результате конструкция будет похожа на пилообразный диск, только зубов будет намного меньше (7−9), а их размер больше.

Из толстого листа 6−8 миллиметров вырезаются зацепы в форме трапеции и треугольники с обрезанными углами. После этого осталось только приварить их перпендикулярно к выступам, и конструкция готова к применению.

Хотя самодельная конструкция такого типа и не имеет эстетичного вида, но по сравнению с её преимуществами это не страшно. Она очень тяжёлая и образует идеальное сцепление с землёй, даже с раскисшей и рыхлой почвой.

Ещё одним практически бесплатным вариантом является создание грунтозацепа с помощью старого стального круга диаметром 15 сантиметров. Если есть доступ, то можно использовать и штурвал для перекрытия газа на магистрали. На внешней стороне остаётся только приварить зацепы, а от ступицы нужно уже подгонять под диаметр центрального отверстия штурвала.

Многие интересуются, как поставить колеса от «Жигулей» на мотоблок. В принципе, здесь ничего сложного нет. Необходимо только подогнать ступицу, и чтобы колесо к мотоблоку по диаметру подходило.

От «Жигулей» также можно использовать диски колеса. Это неплохой вариант для самодельного грунтозацепа. При создании проекта необходимо использовать стандартную ступицу от автомобиля, и приобрести четыре колеса: два оставить с шинами, а с двух сделать грунтозацепы для мест с плохой проходимостью.

Потребуется взять обычный угольник 50−60 миллиметров и порезать его на одинаковые куски. Длина их должна быть немного шире автомобильного диска. После этого на одной стороне угольника необходимо вырезать треугольник 60 градусов. Нагревается место треугольника и сгибается на 20−30 градусов. Для того чтобы зацепы были жёсткие, рекомендуется место сгиба дополнительно проварить. Потом остаётся полученные конструкции приварить к диску от «Жигулей», придерживаясь ровного расстояния между ними.

Дальше таким же образом необходимо обработать следующий диск. После этого не будет никаких проблем с заменой колёс с резиновых на грунтозацепы, так как они одинаковые, и ступица подойдёт всегда.

Конструкцию можно упростить. Нет необходимости наваривать угольники таким образом. Достаточно сделать пропилы на диски и на этих местах наварить стальные пластины.

Такой вариант идеален в случае необходимости постоянной смены колёс, только диски нужно подобрать идентичные.

Предназначение

Наиболее распространенные варианты применения грунтозацепов (железных колес) – мотоблоки, мини-тракторы и мотокультиваторы. Несмотря на то, что отдельные современные механизмы и приспособления имеют эти навески в собственной базисной комплектации, чаще их все же требуется приобретать в отдельности от агрегата или делать собственными руками.

Железные колеса применяются в ситуациях, когда требуется повысить сопряжения техники с землей, увеличить таким образом силу тяги и способность преодолевать препятствия. Так, мототехника, оборудованная железными колесами, гораздо более стабильно ведет себя на рыхловатых и суглинистых грунтах. Это дает возможность агрегату производить основательную обработку почвы без опасности застрять либо закопаться в ней. Использование железных колес для автомобилей и мини-тракторов заметно увеличивает их проходимость в условиях распутицы.

Впрочем, возможности эксплуатации грунтозацепов дорожной и сельскохозяйственной техникой не заканчиваются. В несколько другом облике данные приспособления применяются для более прочной фиксации теплиц на почве, а также дополнительно для привязки фундамента из древесины к земле. Устройство строительных грунтозацепов несколько другое, чем у колесных. Они представляют собой прутки железной арматуры длиной до метра с приваренной с одного конца пластиной.

Самодельные грунтозацепы из автомобильных дисков

В гараже наверняка у Вас или соседа по даче завалялись запыленные диски с автомобиля. Поэтому достать диски для авто не будет затруднительной задачей. К дискам нужно приваривать полуось, а чуть позже – подшипники с помощью сварочного аппарата. Позже нужно сделать зацепы из стального уголка или пластинки. Получившиеся зацепы необходимо приварить к дискам на варьируемом расстоянии от 10 до 15 см.

Также грунтозацепы опытные самоделы делают из разных стальных кусков имеющих форму круга. Главное не ошибиться с размерами, подобрать подходящий поперечник и подходящую ширину. Ведь, мотоблоки разных марок имеют свои разные размеры. Чтоб узнать какой размер подходит непосредственно Вам и сделать грунтозацепы своими силами для мотоблока, мы собрали для вас видео и чертежи.

Общая информация

• По конструкции данные приспособления представляют собой колеса с шипами. Сегодня есть множество разнообразных трансформаций устройств, и выбирать их следует грамотно. В большей степени качество работы определяет вес агрегата. Наиболее функциональные навесы можно повесить лишь на тяжелые мотоблоки или агрегаты среднего веса. Если качественный, агрегат не дает должного результата, нужно дополнительно приобрести к нему колеса с грунтозацепами.
• Стандартные приспособления — это металлические колеса с шипами, вгрызающиеся в грунт и сцепляющие с ним мотоблок. Чтобы изготовить приспособления собственноручно, понадобится знать их устройство, в чем серьезно помогут чертежи и схемы. Потребуется определить диаметр навеса, выбрать материал изготовления, и, разумеется, подобрать необходимые инструменты. Первое, что понадобится, это сварочный аппарат и болгарка.
• Первым делом определяемся с размером приспособлений. Их высота и ширина зависят от задач, с целью выполнения которых зацепы монтируются на мотоблок. Также нужно учесть требования к массе приспособлений, ведь колеса с ними одеваются для улучшения сцепки мотоблока с грунтом. Для этого нужны колеса солидного веса, чего может не хватать мотоблоку. Минимальный вес колес составляет 20 кг. При необходимости на зацепы грунта вешаются утяжелители. Это нужно для достижения лучших результатов, либо используется в том случае, когда вес не дотягивает до нормы.

Как утяжелить грунтозацепы

Как уже было сказано ранее, для равномерной обработки почвы специальным навесным оборудованием, применяются соответствующие утяжелители, что позволяет используемому механизму оставаться в процессе движения на необходимой глубине. В данном случае необходимо более детально рассмотреть, как сделать применяемые навесы более тяжелыми, а именно:

1. для покупного оборудования могут использоваться специальные вспомогательные грузы, которые навешиваются совместно;
2. при необходимости можно воспользоваться навешиванием любого тяжелого предмета для равномерного вспахивания;
3. в данном случае возможно самостоятельное создание достаточно тяжелого приспособления, которое будет разрыхлять грунт равномерно;
4. нередко на выпускаемых версиях специально предусмотрен соответствующий центр тяжести, что достигается наличием определенной конструкции;
5. утяжеление может быть дополнительной регулируемой вставкой, которая присутствует на навесном оборудовании.

Вариантов для увеличения массы данного приспособления достаточно много, здесь только следует рационально использовать подобное утяжеление, чтобы во время работы устройство не провалилось достаточно глубоко в грунт. В противном случае может наблюдаться повреждение механизма сцепки, либо деформация самого механизма для обработки почвы.

Важно. При работе с таким оснащением следует принимать во внимание погодные условия, а кроме того влажность и мягкость обрабатываемой поверхности почвы.

Самостоятельное изготовление простейших элементов

Имеется несколько технологий создания самодельных железных колес. Поговорим о разных вариантах, различающихся между собой степенью сложности и масштабом необходимых мероприятий.

Простейшим методом, позволяющим сделать что-то аналогичное промышленным железным колесам, является модернизация уже готовых фабричных элементов. Для этого изготавливают «противоскользящие полосы», которые надевают на колеса.

Рассмотрим процесс их создания.

1. Берется 2-3-миллиметровый лист железа.
2. Посредством углошлифовальной машины вырезается прямоугольник, который должен быть на несколько сантиметров шире контура шины и совпадать с длиной его окружности.
3. Кромки полосок загибаются внутрь, чтобы не допустить соскока в сторону и травматизма оператора агрегата.
4. Начинают подготовку грунтозацепной составляющей (для этой цели требуется листовое железо толщиной не меньше 0,04 сантиметра, которое загибается под углом 120° и разрезается на одинаковые куски).
5. Сварочной установкой полученные элементы приваривают к полосам, сохраняя между ними одинаковую дистанцию.

Эти же операции совершают и для второго колеса. Для натяжки конструкции понадобятся болтовые стяжки, которые тоже привариваются. Нарушение размерных соотношений между шипами (пластинами) на разных колесах способно спровоцировать то, что при передвижении вперед агрегат будет перекашиваться вправо либо влево.

Чертежи грунтозацепов

Здесь приведены стандартные размеры для мотоблоков. И насчет точных данных относительно разных марок мотоблока? Приводим ниже достоверно точный расчёт замеров для мотоблоков разных марок.

• Грунтозацепы для мотоблока Нева – 340 (высота) х 110 (ширина) мм
• Грунтозацепы длямотоблокаКентавр – 440 х 120 (В х Ш) мм
• Грунтозацепы длямотоблокаЗубр – 700 х 200 (В х Ш) мм

Чтобы не прогадать с размером и быть вполне точным есть вариант ориентироваться на таблицу технического паспорта мотоблока.

2-ой популярный способ;. это сделать грунтозацеп на дому из старого газового баллона.

Изготовление грунтозацепов с более сложной конструкцией

Помимо методов, позволяющих сделать самые простые грунтозацепы, существуют также способы изготовления более сложных конструкций. Для работы по изготовлению последних нужно подготовить:

• Стальной лист, толщиной от 3 до 5 мм – с него нужно сделать центральный диск;
• Стальная полоса, толщиной 5 и шириной 50 мм – она потребуется для изготовления внешнего обруча. Вам потребуется 6 обручей – они утяжелят колесо и сделают его более прочным;
• Еще одна пластина из стали, толщиной от 8 до 10 мм – с нее нужно сделать зацеп;
• Болгарка;
• Сверлильный станок или дрель;
• Сварочный аппарат.

Соединять все детали между собой следует посредством дуговой сварки, так как газовая горелка не сможет прогреть металл данной толщины. Алгоритм изготовления выглядит следующим образом:

1. Вначале удлините оси мотоблока – это требуется из-за того, что ширина и диаметр грунтозацепов больше, чем место монтажа штатных колес;
2. Обязательно предусмотрите возможность настройки положения колеи, так как в дальнейшем вы будете обрабатывать огород с разными по ширине рядками. При перемещении колес с грунтозацепами, вы сможете регулировать положение используемого навесного оборудования и ширину, на которой будут расположены грунтозацепы. Так как масса каждого колеса составляет около 10 кг, надежное сцепление и высокая устойчивость мотоблока на почве будет обеспечена;
3. Далее приступайте к изготовлению самых грунтозацепов. Для этого сделайте 2 спицеобразных центральных диска из профилированного стального листа;
4. После этого приварите к торцевым частям конструкций по 3 внешних обруча и зацепы;
5. К обручам приварите стальные пластины. Они должны располагаться на обручах по диагонали в виде змейки;
6. Наточите каждую из пластин для лучшего сцепления с грунтом.

Сделанные грунтозацепы обеспечат максимальную сцепку с грунтом и помогут без труда удалить даже самые толстые сорняки.

При эксплуатации грунтозацепов ни в коем случае не забывайте, что они предназначены только для работы на огороде. Не используйте приспособления для передвижения мотоблока по бетону или асфальту, так как зубцы изделия погнуться и довольно быстро придут в негодность.

Как простейшие, так и более сложные конструкции, подойдут для применения на мотоблоках Салют, Агат, а также Нева МБ-1 и МБ-2.

То, что мы называем колесами – в случае с мотоблоком является грунтозацепами. В подавляющем большинстве фабричных конструкций, техника оснащается обычными колесами с рельефными покрышками для бездорожья.

Делается это для того, чтобы можно было использовать тяговую силу для перевозки грузов по обычным грунтовым дорогам

Важно! Использование мотоблока (даже заводского изготовления) на дорогах общего пользования запрещено. Пусть даже на нем установлены качественные фабричные колеса

Поэтому многие владельцы малой сельскохозяйственной техники изготавливают грунтозацепы для мотоблока своими руками. В этом случае необходимо лишь подогнать посадочное гнездо под ступицы фабричного мотоплуга. При смене режима использования, просто монтируете нужные колеса.

Если же мотоблок используется только в поле – обычные резиновые шины не нужны. А для мини-трактора собственного производства вы вообще можете не делать обычные колеса. В таком случае, самодельные грунтозацепы для мотоблока будут единственным комплектом.

Конструкция не нова, первые трактора выпускались без резиновых шин. Колеса были металлическими, а на ведущих катках устанавливались мощные поперечные или диагональные пластины из толстой стали.

Самодельные зацепы сложной конструкции

Простые в изготовлении грунтозацепы имеют характеристики, далекие от совершенства. Представим конструкцию, которая не уступает качеством заводским изделиям.

Нам понадобятся:

• Стальной лист 4−5 мм для центрального диска.
• Стальная полоса шириной 50 мм и толщиной 4−5мм для внешней опорной поверхности. Таких обручей будет шесть. Внешние кольца колесо делают прочнее и тяжелее.
• Пластина стальная для зацепов толщиной 8−10мм.
• Дуговой сварочный аппарат, дрель или сверлильный станок, болгарка.

Соединения делаются электросваркой, так как газовая горелка металл такой толщины не прогреет.

Так как диаметр и ширина зацепов больше посадочного места для штатных колес — оси удлиняются.

Предусматривается возможность регулировки колеи, что зависит от ширины рядов на поле. Перемещая колеса с зацепами, можно установить любую ширину и положение навесного оборудования. Каждое колесо весит не меньше 10 кг, а значит, обеспечивается прочное сцепление с грунтом.

Такие колеса — это не приспособлениями для рыхления или вспашки, хотя присутствует определенная обработка почвы. В качестве рыхлящей фрезы использовать их не получится, поскольку нужна независимая точка опоры. Если утяжелять зацепы не требуется, конструкцию можно сделать более легкой и ажурной. Эти колеса хорошо показывают себя на «легких», предварительно разрыхленных почвах. Диски малого диаметра, обод держится на ажурной конструкции со спицами из профилированного стального листа. Для зацепов толщина стали должна быть не больше 8 мм. Каждое колесо не тяжелее 7 кг.

Комбинированная конструкция

Если техника самодельная, а почва не слишком сложная, колеса должны быть соответствующими. Можно изготовить зацепы, используя протекторы от трактора.

Берем половинки колесных дисков от автомобиля «Жигули». Выбираем шины с хорошим протектором от трактора. Боковины обрезаем, получаем резиновое замкнутое кольцо с хорошим протектором. Половинки от колесных дисков размыкаем и после закладки шины прочно скручиваем. С такими грунтозацепами получится передвигаться по грунтовой укатанной дороге без опасений взрыхлить ее. На мягкой почве вспаханного поля колеса не подведут, однако тяговое усилие будет меньшим, чем в случае с металлическим вариантом.

Если нужно, чтоб не только колеса были цепкими, но и дополнительно взрыхлить почву в колее, изготавливаются зацепы ножевого типа. Можно создать самодельный обод для их крепления или приварить их к колесным дискам. Единственный недостаток ножевой конструкции в том, что она не позволяет передвигать мотоблок обычным способом.

При весеннем рыхлении вместе с традиционными насадками ширина обрабатываемого за проход грунта увеличится в два раза, что сэкономит много времени.

Комбинированные зацепы

Такие приспособления нужны не только для мотоблоков. Многие также интересуются вопросом, как сделать грунтозацепы для культиватора своими руками. Для этих целей можно применить комбинированные колёса, например, с применением протектора из трактора.
Для воплощения в жизнь такого проекта следует подготовить половинки от дисков «Жигулей». Также необходимо приготовить тракторные шины с сильным протектором. Потом требуется обрезать боковины. Таким образом, получается резиновый круг с отличным протектором.

Подобные колёса могут использоваться на твёрдой грунтовой дороге, так как они не будут взрыхливать землю. На мягком грунте они тоже хорошо себя покажут, но сцепление с землёй будет намного меньше, чем при наличии металлических дисков.

Если нужен вариант колёс не только для хорошего сцепления с землёй, но и для рыхления, то необходимо делать грунтозацепы ножовые, которые не будут ездить на обычных дорогах, а пригодны только для рыхления. Таким образом, земля будет обработана.

При обработке земли весной, ширина занимаемой площади с помощью подобных колёс увеличивается вдвое, что не может не радовать, так как сильно экономит время.

Не имеет значения, каким образом делать грунтозацепы и какого типа, главное, что они делаются самостоятельно — элементарно, из подручных средств, и бюджет на их изготовление просто смешной.

Как сделать из жигулевских дисков?

1 способ

На базе металлического листа либо дисков автомобилей можно создать и более сложные элементы. Точное приспособление можно сделать исключительно в соответствии с чертежом. Некоторые делают чертеж самостоятельно, другие используют уже готовый вариант.

Для создания таких изделий берут:

• 4-миллиметровую сталь, которая будет служить дисками будущих железных колес;
• металлический 8-миллиметровый лист, который необходим для области, погружаемой в землю;
• электрические инструменты (сварочный аппарат, углошлифовальную машину, электродрель).

Процесс изготовления довольно прост:

1. Углошлифовальной машиной вырезаются 2 равные по размеру заготовки в форме круга, в центре которых просверливаются отверстия для шпилек и ступицы.
2. По наружной кромке делается зубчатое обрамление (не больше 100 миллиметров в высоту).
3. Второй лист металла распускается на треугольники с закругленными углами.
4. Треугольники привариваются к зубчатому обрамлению.

2 способ

В этом случае потребуется полный набор дисков. На одну пару можно установить покрышки и эксплуатировать ее для поездок по асфальту, а другую можно сделать как классические грунтозацепы.

Рассмотрим порядок операций.

1. Металлический уголок с полкой 5-6 см распускаем на части, шире чем имеющиеся в наличии диски.
2. В середине одной стороны посредством углошлифовальной машинки вырезаем площадку в виде треугольника. Именно этой частью они станут соприкасаться на железных колесах. Посредством газовой горелки греем уголок и немного сгибаем его. «Прихватываем» электросваркой, чтобы укрепить заготовку.
3. По наружному ободку автомобильного диска варим шипы из уголков через одинаковые интервалы (идеальным станет шаг 15 сантиметров), направляя остроконечную часть по ходу движения мототехники.
4. Подобные действия повторяются и для другого диска.

Как сделать колеса своими руками

Разобравшись с видами шин, следует узнать, как сделать такие же, но самодельные. Первое, что стоит учесть – у вас в любом случае не получится сделать колеса для мотоблока с самого нуля. Вам необходима будет основа – старые пневмоколеса от машины, например, от «Оки» или от «Нивы». В этом вопросе все зависит от вашего выбора или наличия подходящего материала. И, кстати, фермеры не рекомендуют покупать новый комплект шин для переделки, так как стоят они недешево и в результате у вас не получится сэкономить приличную сумму, сделав оставшуюся работу самому.

Часто изготавливают спаренные колеса, куда внутри можно положить дополнительный утяжелитель. С этого варианта и начнем. Спаренный вариант – это быстрая и эффективная переделка колес, которая доступна многим. Вам понадобятся 4 колеса с хорошей основой из нержавейки (кстати, у мастеров входу шины от «Москвича»). Также необходимо иметь при себе железные пластины. Сам процесс проводится в несколько шагов.

1. С основы снимается резиновая шина.
2. К ободу, на который одевается шина, необходимо приварить несколько пластинок железа, шириной до 5 см. Обычно из пластин формируют квадрат, который приваривают к одной из сторон обода.
3. Далее обод со второго колеса приваривается к этому квадрату. Таким образом, вы соединяете два обода между собой с помощью пластин и варки.
4. На последнем этапе резина надевается заново на обода.

Важно Фронтальные погрузчики Амкодор (модельный ряд)

Вот и все, вы получили нужный вам комплект. Как видите, основное их преимущество – большая ширина. Благодаря этому, они меньше смахивают на колеса от автомобиля, и больше на вариант для мотоблока.

Второй вариант, как усилить пневмоколеса – увеличить их износостойкость за счет дополнительных материалов. Таким способом вы сможете переделать колеса такого транспортировочного средства, как мото- или квадроцикл. В общем, вам нужны будут шины покрупней, чем от обычной легковушки. А для увеличения жесткости могут подойти крупные цепи.

Переходим к самому процессу: к пневмоколесам нужно приварить цепи. Можно попробовать соединить их с резиной или с железным ободом. Далее на них нужно сделать зазубрины, чтобы они имитировали грунтозацепы. Результат должен походить на покупные металлические колеса.

С этим способом придется повозиться, чтобы цепи плотно держались и не слетали в ходе работы. Тут поможет блокировка цепей с ободом, которую можно сделать с помощью стальных креплений и крючков.

Дополнительный элемент, которого часто не хватает для удобства работы с мотоблоком, – разблокиратор, иногда его называют дифференциал. Так как инструмент сам по себе тяжелый, часто им сложно управлять, а именно – поворачивать в разные стороны. В этом случае на помощь приходит разблокиратор – специальное устройство, которое крепится к колесам и увеличивает их маневренность на трудных участках.

Инструмент для разблокировки устанавливается к выходным валам вашего мотоблока с помощью болтов. В ходе работы он уменьшает радиус поворота всей машины и увеличивает ширину колеи. Если вы пользуетесь мини-трактором на регулярной основе, то эта вещь просто незаменима. Можно сделать разблокиратор самостоятельно на основе подшипников, но по факту – игра не стоит свечь. На рынке их можно найти самых разных вариаций, да и стоят разблокираторы недорого

Самое важное – найти специалиста, который посоветует хороший продукт

Итак, если у вас есть необходимость в новой «обуви» для мотоблока и есть возможность использовать шины от обычного автомобиля или мотоцикла, то почему бы не попробовать. В этой статье указаны самые простые и популярные варианты, но все зависит от вашего опыта и умений. На самом деле решение очень простое, понадобится только сварка и немного умений. Но для хорошего результата проконсультируйтесь с опытными мастерами перед началом работы.

О том, как сделать колеса на мотоблок своими руками, смотрите в следующем видео.

Как сделать грунтозацепы при имеющихся заводских колесах

Самый простой способ, надеть конструкцию на шину, как цепи противоскольжения.

Достаточно взять листовое железо толщиной 2-3 мм, и вырезать полосу, которая будет немного шире профиля шины. Натяг обеспечивается простой стяжкой из болтовых шпилек. Края полосы следует загнуть, чтобы предотвратить соскальзывание при боковых нагрузках.

Из более толстой листовой стали (4-5 мм) нарезаются собственно грунтозацепы. Их необходимо согнуть посередине под углом 120°. Затем заготовки привариваются к полосам через равные промежутки.

Важно! Расстояние между грунтозацепами должно быть одинаковым на обоих колесах. В противном случае технику будет уводить в сторону во время работ.. Поэтому перед началом работ, следует использовать готовые чертежи, или разработать макет самостоятельно

Поэтому перед началом работ, следует использовать готовые чертежи, или разработать макет самостоятельно.

Такие грунтозацепы, своими руками можно изготовить за пару вечеров. Если вы используете на самодельном мотоблоке обычный гладкий протектор – приспособление превратит технику в настоящий внедорожник.

Мы ознакомим любителей малой механизации с различными типами конструкций, и разной степенью сложности.

Грунтозацепы на мотоблок своими руками: оптимальный вариант конструкции

Чтобы сделать более сложные аналоги заводским, грунтозацепы изготавливаются на основе стального листа или из автомобильных дисков. Точную конструкцию можно создать только по чертежу, который выполняют самостоятельно или берут уже готовый.

Для грунтозацепов в первом случае берется:

• 4 мм сталь – она послужит для дисков будущих колес;
• стальной лист 8 мм – для части, погружаемой в почву;
• электроинструменты – сварка, УШМ, дрель.

Ход работ:

1. УШМ вырезаем две одинаковые заготовки округлой формы, в середине которых сверлим крепежи для ступицы и шпилек;
2. по их внешнему краю делаем зубчатую окантовку высотой не более 100 мм;
3. второй лист стали распускаем на треугольники с затупленными углами;
4. привариваем последние к зубчатой кайме, как показано на рисунке.

Простейшие зацепы

Для производства нужно следующее:

• Лист железной шириной 4−5мм для дисков колесных.
• Лист железной шириной 6−8мм для зацепов.
• Аппарат.
• Болгарка.
• Сверлильный станок или мощная дрель.

Из листа более узенького вырезаются два похожих диска. В центре проделывается отверстие для ступицы и крепления на шпильки колеса. По внешнему краю нарезаются пилообразные выступы 10-сантиметровой глубины. Из толстого листа вырезаются треугольные зацепы с обрезанными углами. Они привариваются строго перпендикулярно к пилообразным вырезам.

Несмотря на неказистость самодельные зацепы, изготовленные этим способом, имеют грозное которым владеют игровые слоты — достаточно тяжелые, чтобы обеспечить крепкое сцепление даже с раскисшей по другому рыхлой поверхностью. О передвижении по грунтовке не имеет смысла гласит, такие колеса предусмотрены лишь на работе в поле.

Другой экономный вариант— изготовление из стального круга Ø15мм. Для вас понравятся использован руль от задвижки на магистральном газопроводе, если найдется пара. Зацепы привариваются на внешний обод, в центре крепится ступица.

Для следующей конструкции понадобятся диски для авто. Такой вариант производства для самодельного мотоблока является неплохим.При проектировании предусматриваютсястандартные колесные ступицы от авто, и приобретается весь набор из 4 дисков на колеса. На одну пару инсталлируются шины, а 2-ая нужна для тяжеленной земли.

Берется железной уголок 50−60 мм, режется на части, которые несколько шире дисков. В центре одной стороны болгаркой выпиливается треугольный сектор 60°.

Грунтозацепы для мотоблока своими руками.

Уголок греется газовой горелкой и сгибается по вырезу.Место стыковки есть вариант малость прихватитьс помощью сварки, чтобы обеспечить дополнительную твердость. Обретенные заготовки привариваются на внешнюю сторону диска, выдерживается равное расстояние.

Сборка повторяется на втором диске, не забудьте об похожем расстоянии меж уголками. На данный момент можете быстро поменять резиновые колеса на стальные зацепы, и заморочек с посадочным местом не будет, ведь диски идентичные.

Конструкция из дисков на колеса для вас понравятся облегчена. Для этой цели срезается горизонтальная часть (обод), и навариваются стальные пластинки. Данный вариант подходит для частой смены колес на ступице 1-го типа. Диски подбираются соответствующие.

Sources:

https://www.gardenshop.ua/gruntozatsepy-svoimi-rukami-dlya-motobloka.html https://stroy-podskazka.ru/navesnoe-oborudovanie/gruntozacepy-svoimi-rukami/ https://metallvsegda.ru/stanki-i-oborudovanie/kak-izgotovit-gruntozatsepi-dlya-motobloka-svoimi-rukami.html
