Отвал для мотоблока: варианты снегоуборочных насадок изготавливаем своими руками

В России бывают такие зимы, что очень часто владельцы частных домовладений сталкиваются с проблемой уборки большого количества снега. Традиционно эта проблема решалась с помощью обычных лопат и различных приспособлений. Теперь же, когда во многих хозяйствах имеются, по крайней мере, мотоблоки, которые могут оснащаться различными видами навесного оборудования, уборка снега, мусора и выполнение других работ стало намного легче.

Можно, конечно, приобретать такое оборудование в специализированных магазинах, однако зачастую владельцы малой сельхозтехники предпочитают изготавливать его своими руками. Там более, что в интернете на эту тему есть много различной информации и чертежи. Это позволяет не только сделать оборудование с необходимыми параметрами, но и значительно сэкономить средства.

Особенности конструкции

Для начала определимся с самой конструкцией. Мотоблочная отвал лопата являет собой изогнутую рабочую поверхность, которая состоит из следующих элементов:

• жесткой рамы;
• ребер жесткости;
• изогнутого стального листа толщиной 2 мм.;
• пяток (2 шт.);
• ножей (металлического и резинового).

Металлический нож используется при земляных работах, когда нужно разровнять грунт и т. д. В случаях, когда проводится уборка территорий от снега, мусора и т. д. используется резиновый нож (щадящий), который защитит и саму насадку от повреждения при контакте с твердым покрытием, и тротуар (плитка, асфальт, бетон).

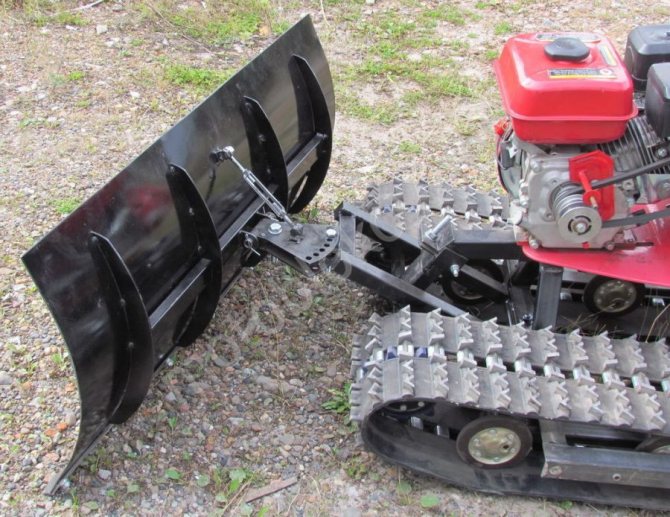

Лопата-отвал

Стандартная лопата имеет ширину 100 см. и высоту 40 см.

Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:

1. Лопата-отвал.
2. Ковш.

Лопата-отвал для мотоблока предназначается только для очистки территорий от мусора, снега, используется для разравнивания щебня, грунта и песка. Ковш с обоих торцов закрыт наваренными пластинами, поэтому кроме уже описанных действий, может еще использоваться для погрузки того самого песка, земли, снега, мусора и т. д.

Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:

Тип установки относительно мотоблока

Благодаря относительной простоте конструкции, сравнительно небольшому весу (до 16 кг.) и большому функционалу выполняемых работ, отвалы могут крепиться как к средним, так и к тяжелым мотоблокам.

В зависимости от конструкции самого мотоблока, навес может присоединяться:

• к передней части;
• сзади моторизированного устройства, при учете того, что рулевая колонка последнего разворачивается на 180 градусов вокруг своей оси.

Расположение рабочего органа

Существует два типа отвалов:

• регулируемые (поворотные);
• нерегулируемые.

Поворотные отвалы — универсальные, так как позволяют выставить необходимый угол атаки:

• правый наклон;
• левый наклон;
• прямая установка.

Нерегулируемые навесы жестко закреплены в необходимом оператору положении (прямо, право, лево) и регулировке не подлежат.

Предлагаем посмотреть видео работы мотоблока с использованием прямого и поворотного отвала:

Разновидности сцепок к мотоблокам известных брендов

Сцепка — это незаменимое устройство, идущее в комплекте с мотоблоком, которое позволяет агрегатировать различное навесное оборудование. В зависимости от марки мотоблока, его конструкции, изменяется и конфигурация самой сцепки. Кроме того, сцепки также бывают регулируемыми (угол атаки, горизонталь) и нерегулируемыми.

Существует несколько типов креплений:

Типы подъемного механизма

Подъемники позволяют поднимать и опускать рабочий орган (отвал для мотоблока), производить погрузочно-очистительные работы. Существует несколько разновидностей подъемников:

• ручные, или механические (рычаг);
• гидравлические (с использованием гидронасоса).

Модельный ряд мотоблочных отвалов

Предлагаем ознакомиться с популярными заводскими моделями.

Снеговая отвал-лопата Grunfeld DB360 к MF360

Характеристики:

• Вес, кг: 30
• Страна бренда: Китай
• Угол поворота плуга, град: 30
• Ширина захвата, мм: 900

Мотоблочный отвал “Нева”

Характеристики:

Ширина	100 см
Вес	13 кг

Агрегатируется на мотоблоки Нева и Салют

Универсальная лопата Bertolini 80 см

Универсальная лопата Bertolini 80 см

Характеристики:

• Ширина захвата 80 см
• Агрегатируется к ВТ401, ВТ403

Универсальная лопата к мотоблоку ЛП-1

Характеристики:

• Ширина захвата: 100 см.
• Высота захвата: 40 см.
• Вес: 16 кг.

ZIRKA DB360

Характеристики:

Ширина захвата, мм	800
Габаритные размеры Д/Ш/В, мм.	850/280/370
Угол смещения, град.	30
Масса, кг	16

Отвал-лопата “Кентавр” 1080

Отвал-лопата “Кентавр” 1080

Характеристики:

Ширина захвата, мм	1000
Высота лопаты, мм	450
Угол смещения, град.	30
Масса, кг	28

Необходимые материалы и инструменты

Перед тем как приступать с подбору материалов и созданию отвала для трактора МТЗ-82, показанного на фото, следует для начала составить план и чертежи, которые легко можно найти в интернете. Для выбора оптимальных габаритов и веса оборудования, следует учитывать то, какие материалы решено использовать, а также мощность и массу силового агрегата.

Чтобы своими руками изготовить снегоуборочную лопату для трактора МТЗ-82 необходим минимальный набор инструментов, а именно:

• измерительные инструменты;
• ручная электрическая дрель;
• сварочный аппарат;
• комплект сверел;
• болты;
• стальные балки или трубы с диаметром более 70 мм;
• амортизаторы;
• набор гаечных ключей;
• гидравлические цилиндры;
• резак или ножницы по металлу;
• болгарка;
• стальной лист толщиной не менее 8 мм;
• резиновая полоса.

Что касается материалов, то самым основным является листовой металл, который будет использоваться для рамы агрегата и непосредственно самого отвала. Размеры следует рассчитывать в соответствии с вероятными максимальными нагрузками или же можно скопировать габариты уже с существующих заводских моделей.

Для изготовления полу-рамы потребуется две толстых металлических балки, шесть соединений шарнирного типа и один гидроцилиндр. Также будут нужны два отрезка металлической трубы соответствующего размера и диаметром порядка 100 мм, и еще четыре шарнирных соединения. Но, если планируется самодельный поворотный отвал, то вместо металлических труб понадобится еще два гидравлических цилиндра. Это даст возможность управлять поворотом грейдера и расширить его функциональность.

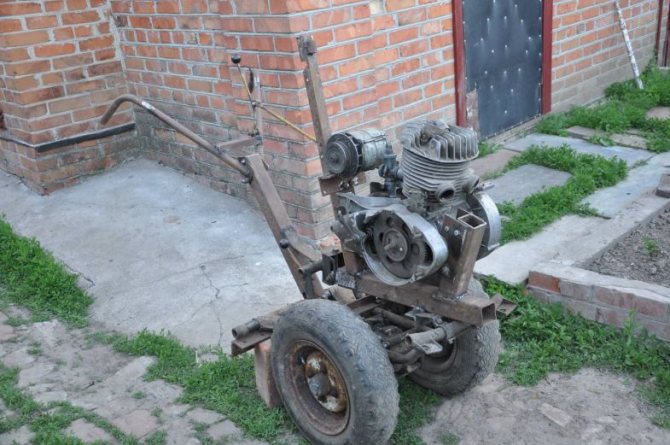

Вариативность и универсальность мотоблока

Внешне мотоблок напоминает небольшой трактор, и ему, как и его старшему брату, для работы необходимо навесное оборудование, которое позволяет пахать, косить, сеять и собирать урожай. Количество насадок такое больше, что можно найти для любой, даже самой необычной работы. Имеется возможность использовать механизм для копки траншей или сбора яблок, колки дров или погрузочных работ.

Не стоит путать мотоблок с приспособлением, которое называет культиватор. Внешне они похожи, но мотоблок совершеннее и мощнее своего собрата, имеет большую тяговую силу.

Статья по теме:

Мотоблоки, какой выбрать.

Как сделать отвал для мотоблока своими руками

Сборка такого навесного оборудования, как отвал для уборки снега, — задача достаточно простая. Тем не менее, в процессе изготовления следует придерживаться нескольких несложных правил.

При выборе или составлении чертежа устройства важно сопоставлять нагрузку на него с мощностью имеющегося мотоблока. Использование оборудования, в конструкцию которого закладывается слишком большая производительность, может привести к перегрузке агрегата и преждевременному износу его механизмов, что ведет к его поломке

Устройство, сборка которого предстоит, должно отвечать ряду важных критериев:

1. Долговечность. Прочность ножа и ковша должны быть достаточно высоки, чтобы оборудование служило бесперебойно как минимум 5 лет. Все узлы и составляющие необходимо собирать из таких материалов и с использованием таких соединений, чтобы они могли выдержать максимальную нагрузку.
2. Габариты. Существуют стандартные промышленные размеры, которые в случае изготовления своими руками могут варьироваться. Тем не менее, чересчур выходить за стандартные рамки не следует: ширину отвала имеет смысл делать от 80 до 130 см, а высоту — 30-50 см.
3. Желательно предусмотреть подъемный механизм, который несложно реализовать при помощи рычагов или гидравлики. Благодаря этому можно будет не только чистить снег и убирать мусор, но и вывозить с участка.
4. Наличие поворотного шарнира. При наличии возможности наклона ножей вверх-вниз и вправо-влево уборка снега получается более качественной.
5. Амортизационная полоса из резины по низу ковша. Эта деталь нужна, чтобы защитить агрегат от ударов, лопату – от поломок и деформаций, а дорожное покрытие – от повреждений.
6. Удобство быстрого монтажа/демонтажа навески на мотоблок.

Перед началом изготовления, прежде всего, стоит определиться с размерами. Стандартно снегоуборочная лопата имеет ширину 100 см при толщине металла в 2-3 мм. Материал для изготовления следует выбирать высококачественный.

Первым делом нужно собрать необходимый комплект инструментов и материалов. Вам потребуется:

• сварочный аппарат;
• болгарка с дисками;
• дрель со сверлами по металлу;
• гаечные ключи;
• плоскогубцы;
• стальная бочка объемом 200 л или пустой газовый баллон;
• толстый стальной лист небольшого размера;
• отрезок квадратной трубы длиной 1 м и сечением 40×40 мм;
• полоса железа – 850×100×3 мм;
• лист толстой резины высокой прочности;
• болты (М12, М10, М8), шайбы, гайки.

Помимо этого, нужно позаботиться о чертежах — найти желаемую конструкцию в интернете или начертить самостоятельно с учетом собственных пожеланий и условий работы агрегата.

Для изготовления ковша оптимальным материалом является металлическая 200-литровая бочка, поскольку эта емкость изначально обладает нужным изгибом. Если такую емкость найти не удалось, подойдет листовая сталь нужной толщины, но ее придется нагревать и выгибать под правильный радиус. При наличии бочки первым шагом нужно срезать болгаркой дно и крышку, чтобы получилась широкая труба. Далее ее нужно рассечь сверху вниз на три равных части. Две из них свариваются по периметру, а оставшаяся третья распускается болгаркой на несколько полос, назначением которых будет обеспечение конструкции нужной жесткости. Две полосы присоединяются к нижнему и верхнему краям отвала, а остальные распределяются по нему для усиления.

Для того чтобы обеспечить лопате дополнительную эффективность, по ее низу фиксируется нож. Он изготавливается из металлической полосы. В заготовке высверливается 3 отверстия диаметром 5-6 мм, расположенные друг от друга на расстоянии 100-120 мм. К ним фиксируется резиновая прокладка, а сам нож крепится к ковшу болтами.

Это интересно: окучник дисковый для мотоблока Салют.

Изготовив лопату, переходите к сборке крепления. Эта деталь изготавливается из трубы и посредством сварки прикрепляется к центру отвала. Далее закрепляется полукруг из толстого листового металла, в котором выполняется несколько отверстий для фиксации угла поворота ковша.

После этого из отрезка трубы изготавливается держатель Г-образной формы, который фиксируется короткой стороной в полукруге, а длинной закрепляется в раме мотоблока. Высота отвала регулируется при помощи двух болтов, фиксируемых в дополнительной детали, также выполненной из трубы — она надевается на держатель.

Принцип работы со снегоотвалом для мотоблока

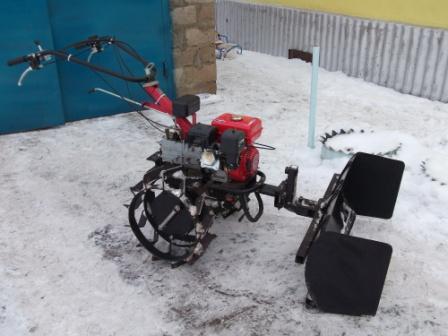

Как правило, на всех мотокультиваторах имеется штатный кронштейн для крепления навесного оборудования. Он вполне подойдет для присоединения фронтального отвала. При необходимости делается переходник, чтобы обеспечить возможность поворота ковша вправо или влево.

Предлагаем ознакомиться Удобрения из опилок для томатов

Крепление изготавливается таким способом:

• С тыльной части ковша приваривается профильная труба. Для обеспечения прочности фиксации целесообразно дублировать сварочный шов несколькими болтами.
• Выпиливается полукруг диаметром 20-25 см из листового металла толщиной 10 мм. Заготовка приваривается к профильной трубе. В ней по краю с интервалом 20 мм делаются отверстия для выставления угла ковша.
• Из трубы квадратного сечения изготавливается держатель в форме буквы «Г». Короткая сторона держателя закрепляется на поворотном секторе, второй конец жестко фиксируется на кронштейне мотоблока. Для регулировки высоты ножа используются болты, вкрученные в переходник.

Более простым способом соединения является система проушин и зажимов, изготовленных из толстой листовой стали.

Вместо бочки материалом для лопаты послужит газовый баллон. Принцип изготовления навесного приспособления на мотоблок аналогичен, но имеется ряд нюансов:

Если в баллоне имеются остатки газа, его стравливают, открутив вентиль. Однако внутри еще может остаться не менее опасный конденсат. Бронзовый вентиль полностью выкручивают ключом из баллона и, перевернув его, сливают оставшуюся жидкость

Внимание! Конденсат из баллона ядовит, огнеопасен и имеет едкий токсичный запах. Нужно заранее продумать способ утилизации жидкости.С баллона отрезают торцевые заглушки и распускают его на две части

В баллон немного не до верха заливают воды

Болгаркой срезают верхнюю полукруглую заглушку. Воду выливают, после чего срезают нижнюю заглушку – днище. Получившуюся трубу разрезают вдоль болгаркой на две половинки. Полукруглые сегменты сваривают между собой в длину.

Обычно масса отвала не превышает 20 кг. Подвесить его можно на любой мотоблок. В зависимости от модели агрегата, подсоединение навески производитель предусматривает к передней или задней части. Во втором варианте у мотоблока рулевая колонка имеет свойство разворачиваться на 180 о.

Изготовление шнекороторного снегоуборщика для мотоблока своими руками

Для самостоятельного изготовления навесного самодельного шнекового снегоуборщика (шнекоротора) нужно продумать размещение основных элементов оборудования, а также привязать размеры к имеющемуся мотоблоку. Поэтому в первую очередь создается компоновочная схема устройства.

Необходимые материалы

Для изготовления снегоуборщика шнеково-роторного типа нужно приобрести:

• кровельную оцинкованную жесть, она будет использована для изготовления корпусов шнека и ротора, а также патрубка выброса снега с дефлектором;
• уголок равнопольный 40 или 50 мм, он пойдет на изготовление рамы;
• лист стали толщиной 2 мм, из него будут вырезаны лопасти шнека и ротора;
• профильная труба понадобится для изготовления кронштейнов;
• корпуса подшипников и сами подшипники для установки вала;
• труба или круг с наружным диаметром 30 и более миллиметров будет использована в качестве валов;
• шкивы, звездочки и другие элементы трансмиссии;
• метизы для создания разъемных соединений.

Изготовление самодельного шнеково-роторного снегоуборщика

Примерный порядок изготовления навесного шнекового ротора для уборки снега:

1. Из кровельной жести вырезаются детали корпуса шнека. По подходящему цилиндру они сгибаются. Из катаного уголка или профильной трубы сваривается каркас корпуса шнека. Корпус и каркас соединяются в единый узел.
2. Детали шнека. Для этого из листовой стали вырезаются сегменты, а потом из них формируются лопасти. Вал шнека нужно подогнать под установку подшипников, поэтому на токарном станке поверхность протачивается под посадочный размер опор, а также элементов трансмиссии. К валу привариваются лопасти, образуя шнек, сходящийся к центру.

1. Устанавливаются корпуса подшипников и сами подшипники. Выполняется сборка шнекового элемента снегоуборочной машины.
2. Из кровельной жести вырезается корпус снегоуборочного ротора. Используя подходящие предметы, выполняется окончательное формирование корпуса ротора.
3. Детали ротора. Из листовой стали вырезаются лопасти ротора. Вал ротора подгоняется под установку подшипников и элементов трансмиссии. К валу ротора привариваются лопасти.
4. Обязательно проводится балансировка, так как ротор вращается с довольно высокой частотой вращения.
5. Из уголка или профильной трубы сваривается каркас корпуса ротора. Устанавливаются корпуса подшипников и сами подшипники. Узел: ротор в сборе собирается.
6. Изготовляется самодельная рама, на которой будут размещены ротор и шнек в сборе.
7. Проводится сборка рабочего органа машины. Монтируются элементы трансмиссии.
8. Подгоняются кронштейны для соединения рабочего органа с мотоблоком.
9. Проводятся стендовые испытания, по результатам которых определяются недочеты и недоработки. После устранения недостатков приступают к испытаниям снегоуборочной машины шнеково-роторного типа в условиях эксплуатации.

Остается использовать изготовленный роторный снегоуборщик на мотоблок по назначению.

Рубрика: Навесное оборудование

Популярные модели снегоуборочных машин

Среди огромного ассортимента предлагаемой производителями продукции наиболее востребованным является следующее оборудование:

Мегаладон-0,6 роторное оборудование к мотоблоку для уборки снега «Салют»

Роторная снегоуборочная насадка к мотоблоку Салют модель Мегаладон используется в качестве насадки для расчистки небольших площадок. Устанавливается на мотоблок спереди с помощью специального крепежного устройства, прилагаемого в комплекте.

Принцип работы:

• Основной рабочий элемент – шнек с зубьями.
• Вращаясь, вал передает снежную массу к центру, которая затем попадает в жерло.
• Направление выброса снега выбирает оператор посредством вращения экрана устройства.
• Величина расстояние, на которое будет отбрасываться снег, напрямую зависит от мощности двигателя, а также от угла наклона устройства выхода снега.
• Высота захвата снега регулируется специальными полозьями снегоуборщика, расположенными внизу устройства.

Мегаладон -0,6 к мотоблоку “Салют”

Особенности модели:

• Снегоуборщик крепится к передней части мотоблока, что исключает необходимость разворота руля и работы на передаче заднего хода.
• Способность продолжения работы снегоуборщика после остановки мотоблока за счет передачи крутящего момента с двигателя.
• Шнек изготовлен на новейшем лазерном оборудовании из высококачественного материала.
• Отвечает все требуемым правилам безопасности.
• Цепь снегоуборщика расположена в специальном защитном чехле и отделена от зоны непосредственной работы.
• Высокоточная конструкция выброса снега позволяет обеспечить соблюдение всех выбираемых параметров.
• Облегченная конструкция снегоуборочной насадки.

Технические параметры:

Характеристика	Значение
Ширина забора снега	60 см
Высота	25 см
Дальность отброса снежной струи	7 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Цена	15 150 руб.

Снежный отвал Техас 92000160100 на мотоблок «Техаs»

Специализированный снегоуборочный отвал устанавливается на мотоблок Техас (как и на мотоблок Хускварна) спереди. Фреза заменяется на колеса. Используется для расчистки от рыхлого снега на узких дорожках и небольших придомовых площадках. В комплект вместе с отвалом входит крепление.

Техас 92000160100

Ширина захвата снежного покрова составляет 75 см. Страна-производитель навесного оборудования – Дания. Среднерозничная цена на рынке навесного оборудования для садовой техники составляет 6 436 рублей.

Навесное оборудование для мотоблоков Техаs подбирается в индивидуальном порядке под определенную модель, так как каждое вспомогательное устройство изготавливается под определенную машину с учетом ее конструктивных особенностей и возможностей.

См-0,6 снегоотбрасыватель на мотоблок «Каскад»

Снегоуборочная насадка на мотоблок Каскад модели СМ 0,6 производит захват и выброс снега с помощью вращающихся шнеков, приводимых в движение двигателем мотоблока.

Технические параметры:

Характеристика	Значение
Ширина забора снега	65 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	50 кг
Производитель	Россия
Цена	14 500 руб.
Гарантийный срок	1 год

Снегоуборочная насадка на мотоблок «Крот»

Технические параметры снегоуборщика для мотоблока Крот:

Характеристика	Значение
Ширина забора снега	66 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 м до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Производитель	Россия
Цена	18 900 руб.

Сп-56 приставка – снегоуборщик на мотоблок «Целина»

Принцип работы Сп-56 на мотоблок «Целина» заключается в разбивании льда и спресованного влажного снега шнеками снегоуборщика и перемещении полученной снежной массы на крыльчатку отбрасывания.

Снег отбрасывается через козырек желоба на расстояние 12 м, а направление выброса регулируется специальным рычагом в угле 190 градусов.

СП 56 на мотоблок Целина

Технические параметры:

Характеристика	Значение
Ширина забора снега	56 см
Высота	51 см
Дальность отброса снежной струи	До 15 м
Высота столба отброса снега	5 м
Угол поворота козырька	190 град.
Габариты	67*56*100 см
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Двухконтурный
Вес	48,3 кг
Производитель	Россия
Цена	19 372 руб.
Гарантия	1 год

Заключительный этап

Для исключения врезания устройства в землю, край отвала обшивается металлом. При размерах основного устройства – отвала 45*22 см, оно будет внешне выглядеть как ковш.

При каждом использовании агрегата выделяйте время на проверку состояния натяжения клинового ремня.

Регулярно проверяйте и при необходимости подтягивайте все резьбовые соединения.

Своевременное и постоянное выполнение такого обслуживания устройства, позволит вашему самодельному снегоуборщику надежно и эффективно работать в течении многих зимних сезонов.

Каждому мастеру вполне по силам изготовить снегоуборщик к мотоблоку самостоятельно, а поэкспериментировать с размерами и материалами научиться изготавливать снегоотбрасыватели для разных моделей мотоблоков.

Во избежание образовании коррозии на вашем агрегате не забывайте чаще обрабатывать металлические поверхности специальными химическими растворами. Соблюдение всех вышеприведенных рекомендаций позволит вам избежать дорогостоящего ремонта устройства или приобретения нового агрегата.

Узнайте как самому сделать электрический снегоуборщик – тут.

Инструкция по изготовлению агрегата

Определившись с моделью мотоблока, можно приступать к его модернизации. Эта инструкция будет полезной для владельцев агрегатов «Кентавр», «Агро», а также «Зубр».

READ Обкатка нового мотоблока brait 105

Чертежи

Инструкция по сборке минитрактора из мотоблока

Тем, кто интересуется, как сделать минитрактор из мотоблока Нева, Forte или из техники Зубр, необходимо знать, что производитель не имеет особого значения, на эффективность работы трактора это не влияет. Главное правильно разработать чертеж и схему построения. Также владелец техники может воспользоваться готовыми наработками.

Чертеж самодельного трактора

Кинематическая схема минитрактора

Самодельное навесное оборудование

Пользователь может сделать навеску на минитрактор своими руками. Для этого понадобятся чертежи конструкции, в которой будут указаны параметры изготовляемого оборудования.

Перед тем как приступить к сборке КУНа, необходимо определиться с размерами навески и подготовить инструменты:

• металлический профиль (толщина металла зависит от вида предполагаемых работ);
• 3 гидравлических цилиндра;
• соединения шарнирного типа;
• сварочный аппарат и газовый резак;
• гаечный и разводной ключ.

Процесс изготовления КУНа:

1. Вырезать внутренний каркас из двух металлических листов.
2. Изготовить стрелу, где 70% длины — это опора, которая будет соединяться с большим цилиндром.
3. При помощи шарниров прикрепить к основе среднюю часть.
4. Присоединить к средней части ковш (его делают из подготовленного металлического профиля).

Бульдозерный отвал

Для того чтобы сделать такую самоделку для минитрактора своими руками, подготовить следующие инструменты:

• бочку из стали;
• стальной уголок 10-15 мм;
• стальной квадрат 30 мм;
• 2 шарнира;
• 3 гидроцилиндра;
• штуцера;
• шланги;
• транспортную ленту (толщина 20 мм);
• заклепки.

1. Срезать с бочки верх, затем разрезать ее на 3 части.
2. При помощи пассатижей загнуть все края на 3-5 мм.
3. Из уголка (10-15 мм) сделать усилители и заварить прорезы. Должно быть 2 усилителя по краям, а остальные нужно расположить на расстоянии 20 см друг от друга.
4. Приварить квадрат вдоль всего каркаса снизу и сверху.
5. Приварить раскосины.
6. Установить между уголком и квадратом гидравлику.
7. При помощи шарниров, гидроцилиндров и уголков сделать систему подъема и поворота.

Плуг изготавливают из поверхности в виде цилиндра (рекомендуется брать сталь, чтобы избежать изгиба лопасти). Заготовке придают нужную форму: ее подают к вальцам под углом 20-23°, изгибают, а затем молотком по шаблону проводят доработку.

Для навешивания навески на трактор используется сцепка.

Также плуг можно сделать из стальной трубы, диаметр которой равен 55-66 см, а толщина — 4-5 мм.

Из картона делают шаблон, прикладывают его к трубе и обводят мелом по контуру. Отвал вырезают при помощи газосварки и обрабатывают наждаком. Если необходимо, то дорабатывают форму молотком. Для крепления к тракторной технике используется задняя навеска.

Нож навесной мотоблочный (ННМ)

Настройка и регулировка ННМ Нева

Положение ножа регулируется. Он может быть как прямым так и располагаться под углом.

• Возможно развернуть отвал влево или вправо на угол до 25 °.
• При работе с прямым ножом ширина обрабатываемой поверхности составляет 90 см. А при повороте откоса она уменьшается до 81 см.
• Средняя скорость движения мотоблока с установленным ножом составляет 3-4 км/ч.
• Исходя из этого, производительность может варьироваться до 0,36 га/ч (при работе с прямым ножом), и до 0,33 га/ч при работе с отвалом под наклоном.
• Нож изготавливается из прочной высококачественной стали. А вся конструкция имеет следующие габаритные размеры: 90 см в длину 42 см в ширину и 50 см в высоту.
• Перед началом работы обязательно следует проверить все соединения. Они должны быть хорошо затянуты.

«Красный октябрь», при правильной эксплуатации, гарантирует бесперебойную работоспособность ножа в течение 5 лет.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

• исполнительный (рабочий) орган;
• механизм поворота;
• кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

• С баллона стравить избыточное давление, если таковое было.
• Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
• Разрезать получившуюся трубу вдоль на две половины
• При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
• Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
• Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
• Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

• рабочий материал;
• болгарка с дисками;
• электродрель со сверлами;
• болты с гайками;
• сварочный аппарат с электродами;
• гаечные ключи;
• круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Советы профессионалов

При сборке своими руками отвала-лопаты для мотоблока специалисты советуют использовать листовую сталь толщиной 3 мм. Тонкая жесть под нагрузкой будет изгибаться. Толстый металл увеличит массу навески, что создаст дополнительную нагрузку двигателю мотоблока.

Резина на нож обязательно нужна. Ее крепят так, чтобы края наступали на кромку металлической шины. При таком расположении резина меньше стирается и не дает стальному ножу уничтожать твердое тротуарное покрытие.

Во время очистки снеговых заносов на колеса мотоблока надевают противоскользящие цепи или ставят грунтозацепы

Мотоблоком с навесным отвалом оптимально убирать снежные заносы толщиной больше 50 мм. Если снега мало, вместо лопаты лучше поставить другую навеску – щетку. Чтобы колеса не проскальзывали, надевают противоскользящие цепи. При очистке участка без твердого покрытия, вместо транспортировочных колес можно поставить металлические приспособления – грунтозацепы.

Во время уборки нельзя доводить двигатель мотоблока до перегрева. Периодически ему дают время остыть. Если снег мокрый, лопата быстро залипает. Ее чаще нужно очищать. В случае повреждения отвала или прицепного устройства, работу продолжают после устранения дефекта. В противном случае при изгибе некоторых деталей произойдет перекос всей навески, что приведет к серьезным поломкам.

Отвал из газового баллона – как сделать своими руками?

Снегоотвал для мотоблока изготавливается следующим образом:

1. Разрежьте пустую бочку или баллон на 3 части – в итоге у вас должны остаться 3 криволинейных сегмента, из которых нужно сделать лопату;
2. 2 сегмента из полученных трех приварите друг к другу по контуру. В результате вы получите изделие, толщиной 3 мм – этого вполне хватит для качественной уборки снега;
3. Для усиления нижней части отвала установите прочный стальной нож. В ноже проделайте сверлом 3 отверстия с шагом 10 и диаметром 6 мм. При установке ножа на ковш положите между элементами резиновую прокладку;
4. В средней части установленной трубы приварите полукруг, в котором заранее проделайте 3 отверстия – они будут использоваться для надежной фиксации поворотных углов ковша;
5. Из другого куска трубы сделайте держатель Г-образной формы. Один из концов детали вставьте в одно из отверстий в полукруге, а второй – закрепите на раме мотоблока. Результат проделанной работы вы можете посмотреть на фото.

Готовая снеговая лопата поможет убрать большое количество свежевыпавшего и слежавшегося снега. Благодаря большой ширине ковша, вы сможете расчистить значительную полосу, сэкономив свое время и силы. Для более качественной очистки придомовой территории на изготовленный отвал может быть установлена щетка подметальная. Она должна крепиться сразу позади ковша посредством болтов. Если вы желаете задействовать этот элемент, то при изготовлении отвала к боковым его частям нужно приварить 2 трубы, длиной не менее 1 м. К трубам перпендикулярно приваривается третья труба, а к ней – сама щетка.

Самостоятельная установка снегоуборщика на мотоблок

Крепление отвала к мотоблоку осуществляется посредством предусмотренных кронштейнов, которые нужно предварительно установить на раме двигателя мотоблока. В качестве используемых дополнительных фиксаторов потребуется воспользоваться двумя имеющимися в конструкции тягами, которые, изначально, находятся в нерабочем состоянии. Таким образом, тяги позволят разгрузить используемые кронштейны. Предусмотренный в конструкции нож потребуется закрепить в нижней горизонтальной кромки при помощи болтов. Более детально о способе крепления отвала можно увидеть на фото.

В процессе работы нужно следить за высотой оборудования, в противном случае на двигатель мотоблока будет поддаваться повышенной нагрузке, а сам ковш будет царапать декоративное покрытие придомовой территории.

Самодельный снегоотвал можно устанавливать и активно использовать на мотоблоках Нева МБ-1 и МБ-2, Ока, Салют, Агро, Патриот, Каскад, МТЗ, Агат и другие сельскохозяйственные машины отечественного и импортного производства. При необходимости на мотоблок с отвалом также может устанавливаться щетка подметальная и другие приспособления, предназначенные для уборки территории.

Каким образом создать снежный отвал из бочки?

Сделать лопату собственными силами просто, когда в вашем доме имеются аппарат для сварки, болгарка и электродрель. Вот один из простых способов. Заниматься розысками нужного материала вам не потребуется, поскольку можно применить простую 200-литровую железную бочку.

Осторожно порежьте ее на 3 доли, и вы приобретете 3 изогнутых фрагмента для снегоотвала. Сварив по контурной линии 2 из них, получаем элемент с толщиной железа в 3 мм, чего в полной мере хватает для жесткости лопаты

Нижний сегмент лопаты усиливается ножом. Для этого потребуется металлическая полоска толщиной 5 мм и в длину, одинаковой с захватом отвала. В ноже делаются отверстия калибром 5-6 мм с интервалом 10-12 см для монтирования защитной полоски из резины.

Механизм узла крепления лопаты к мотокультиватору достаточно простой и может быть выполнен в домашней обстановке. К лопате, собранной из двух частей бочки, приблизительно посередине ее высоты для усиления варится труба с сечением в виде квадрата размером 40х40 миллиметров. Потом в середине трубы варится полуокружность из толстого железа, в котором заранее проделаны 3 отверстия, требуемые для стабилизации углов поворота отвальной лопаты.

Далее из этой же трубки сваривается кронштейн внешне похожий на букву «Г», один край которого помещается в отверстие на полуокружности, а второй посредством болтов соединяется с шасси агрегата.

Монтаж двигателя и гидравлики

Наиболее выгодный вариант для самодельного мини-трактора – установка одноцилиндрового дизельного дизеля с водяным охлаждением. Он выгоден с экономической точки зрения, поэтому использование агрегата на его основе не будет затратным. В основном его размещают на передней части рамы, поэтому при эксплуатации с дополнительным оборудованием сохраняется равновесие. В месте, где будет установлен движок, монтируют систему скользящего крепления – это позволит сделать регулировку и натяжение ремней проще.

Передача усилия от двигателя к задним колесам мини-трактора осуществляется ременной передачей. Коробки передач и раздаточную ВОМ можно позаимствовать у грузового авто, например, ГАЗ-53. Установка мотора проходит так, чтобы шкив ВОМ находился в одной плоскости со шкивом задней оси агрегата. Одновременно с этим надо определить место, где появится педаль сцепления.

После монтажа двигателя надо монтировать гидравлику. В ее комплекте должны быть масляный насос, бачок для масла, гидроцилиндр и распределитель. Соединяются эти элементы гибкими маслостойкими шлангами. Лучший вариант, если гидравлика будет с плавающим режимом.

Газонокосилка электрическая: рейтинг моделей

Сегодня, ухоженный участок возле дома, это не тяжелый физический труд. Однажды купив электрическую газонокосилку,…

Обкатка

После того как переделка завершена, можно выкрасить минитрактор и установить навесное оборудование. Покраска позволит предотвратить появление коррозийных процессов. Перед использованием готового минитрактора на базе мотоблока «Нева» или «Салют» требуется его обкатать. Это нужно для того, чтобы проверить функционирование всех узлов и своевременно устранить все возможные неполадки. Будет обидно, если агрегат, собранный своими руками, выйдет из строя в первый же день работы. Если обкатка прошла нормально — можно прикрепить прицеп, и обкатать минитрактор еще раз.

На видео показано как функционирует готовый самодельный минитрактор.

Когда минитрактор полностью собран и обкатан, его в дальнейшем можно сделать более «навороченным», так — как позволит воображение и финансовые возможности. Можно установить навес, фары, гидравлическую систему и так далее. В результате вы получили агрегат, который позволит значительно облегчить обработку приусадебного участка и по комфортности превышающий заводские модели.

Click to rate this post!

Обкатка оборудования

После окончания работ по созданию мини трактора нужно обработать кузов антикоррозийным средством и покрыть краской. Далее технику требуется обкатать, таким образом оператор сможет убедиться в работоспособности всех механических узлов.

Когда техника будет уже испытана, ее можно дополнить головным светом, навесом, гидравликой и другими приспособлениями.

Заводские модели

Любая фирма, которая занимается изготовлением мотоблоков, может также предложить ряд снегоотвалов. В продаже есть популярные модели таких производителей, как Кентавр, Нева, Зирка и т. п. Единственное большое преимущество заводской конструкции перед самодельной в том, что они сделаны из высококачественной стали и их сложнее повредить. Тем более, такие модели служат дольше самодельных. Но, с другой стороны, и стоят они немало.

Вариантов заводских отвалов есть очень много, поэтому следует проверить перед покупкой, подойдёт ли эта модель для имеющегося мотоблока. На заводе снегоотвалы не укомплектовывают пружинными механизмами в связи с низкой скоростью движения. Если скорость мотоблока маленькая, то защитные механизмы для соприкосновения с землёй теряют свой смысл. Тем более, в заводских моделях отсутствуют механизмы подъёма и поворота агрегата. В связи с этим цена на заводскую конструкцию снижается.

Для более высокой производительности рекомендуется обычные резиновые колёса заменить на заводские или самодельные грунтозацепы. Это ускорит процесс работы.

Цены на снегоочистители могу быть разные. В основном стоимость таких варьируется от 4 тыс. до 6 тыс. рублей.

Как подобрать основу минитрактора

Перед тем, как сделать мини оборудование своими руками, необходимо подобрать модель, которая будет выступать в качестве основы. В данном случае требуется учитывать такие технические характеристики:

• мощность двигателя, показатель его крутящего момента;
• масса будущего мини трактора;
• разновидность силового агрегата – бензин, дизель;
• габариты плуга;
• производитель и цена.

От показателя мощности двигателя мотоблока зависит площадь территории, которую можно будет обрабатывать готовым оборудованием. Получается, чем больше участок, тем сильнее должен быть агрегат. Что касается веса прибора, то он должен соответствовать типу грунта. Для плотной почвы потребуется тяжелый минитрактор сделанный своими руками из спецтехники Нева. Так же и наоборот, при мягкой земле нужно использовать легкий аппарат, чтобы он не утрамбовывал ее.

Вес машины должен соответствовать типу грунта — на плотной почве нужен тяжелый трактор, на легких, песчаных облегченный

При расчете размеров следует учитывать глубину обработки и удобство в эксплуатации. Лучшим вариантом послужит культиватор с возможностью регуляции ширины. На рынке встречаются модели, оснащенные бензиновым или дизельным мотором. Первый вариант при функционировании издает минимальный уровень шума, имеет небольшую компрессию и легкий запуск с полуоборота. Дизельный вариант отличается экономичностью и высокой производительностью при работе на большой территории или со сложной почвой.

Грузовые самодельные нарты для снегохода

Особенностью грузовых саней является устойчивость к большим нагрузкам. Достигается она путем использования прочных материалов, например, металла. Лыжи делают широкими. За счет этого полозья не проваливаются в снег. Улучшается маневренность и устойчивость при движении снегохода на большой скорости. Между полозьями и рамой платформы иногда предусматривают амортизаторы. Они сглаживают удары на кочках. Сани меньше подбрасывает, за счет чего снижается вероятность повреждения или потери груза.

Амортизаторы сглаживают удары при езде на снегоходе по неровной местности, за счет чего улучшается сохранность груза

Представленные на фото нарты для снегохода, своими руками собраны из металла. Платформа обшита фанерой. Из трубок сварены борта. Грузовым саням они не помешают. За борта ремнями удобно крепить перевозимый груз.

Покупная или самодельная снегоочистительная лопата

Снегоуборочная лопата, предназначенная для крепления на мотоблок, представляет собой навесное железное полотно в виде ковша или дугообразной лопаты, и состоит из трех элементов:

• Основание;
• Узел крепления;
• Регулятор угла поворота лопаты.

Принцип работы такого снегоочистителя заключается в его креплении на тягач – механический либо автоматизированный, в описываемом в статье случае – на мотоблок.

Лопата с механизмом крепления

Заводская комплектация снегоотвала включает в себя такие элементы:

• Ковш (лопата, отвал), прикрепленный к основанию электромотора;
• Ручка для регулировки высоты, часто телескопической формы;
• Электромотор, расположенный под корпусом, с креплениями для насадок.

Мотоблок с отвалом на грунтозацепах

Насадки, которыми оснащают заводские модели снегоотбрасывающих устройств, могут быть выполнены в виде кордовых резиновых пластин, а также ножей из металла. Такие приспособления, укрепляемые на нижний широкий край отвала, качественно убирают снег и выравнивают грунт. Их можно изготовить и укрепить на самодельном снегоуборщике своими силами.

Удобно! Такой снегоуборочный инвентарь на колесах, как мотоблочный отвал, особенно предпочтителен для использования пожилыми людьми и людьми со слабым физическим здоровьем.

Конструкция допускает вариации поворота угла отвала:

• на 30º влево;
• на 30º вправо;
• без поворота (только вперед).

Изменение угла поворота предусматривает фиксацию лопаты в таком положении с помощью Г-образного крепления, благодаря чему повышается удобство очистки от снега.

Болотоходы и пневмоходы как доработанная версия вездеходов

Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.

Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.

Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.

Основные правила и критерии изготовления

Важным моментом, которым нельзя пренебрегать при составлении чертежа самоделки, является соотношение объема работы к мощности агрегата. При перегрузке будут быстро изнашиваться узлы и механизмы, что приводит к поломкам и неработоспособности машины.
Изготовление отвала для мотоблока должно происходить с выдержкой некоторых условий:

• Прочный материал. Для нормальной службы хотя бы на протяжении нескольких лет нож должен иметь крепкую основу. Любая часть лопаты должна изготавливаться с расчетом на нагрузку и сильные удары.
• Выдержка размеров. Самодельный отвал не должен быть очень широким или высоким. Оптимальной шириной считается предел от 80 до 130 см, а высота от 30 до 50 см.
• Подъемный механизм. При разработке чертежа, в конструкцию можно добавить поднимающее устройство в виде гидравлики или рычагов. Такая функция позволит перевозить снег или использовать агрегат в роли погрузчика.
• Поворотный шарнир. При помощи такого устройства можно менять угол и наклон лопаты влево и вправо, вверх и вниз. Благодаря этому уборка снега или мусора будет осуществляться качественнее и с учетом потребностей человека. Для поворота вверх и вниз можно изготовить конструкцию по типу роторного плуга.
• Резина. Необходимо обязательно установить амортизационную полосу из плотной резины на нижнюю часть отвала. В таком случае мотоблок менее повреждается от ударов, а ковш от деформирования и выхода из строя. Также предохраняется и дорожное покрытие.
• Скорость монтажа и демонтажа. Так как мотоблок является универсальным устройством, то его оснастка должна проводится максимально быстро без применения особых инструментов.

Отвал может быть размещен на переднем кронштейне, под шасси либо сзади мотоблока. Для крепления в задней части можно использовать крепление плуга к мотоблоку, что значительно облегчит и ускорит работу, но самым подходящим считается размещение фронтально от агрегата. При такой установке обеспечивается максимальное качество уборки.

Читать также: Бур для перфоратора характеристики

Готовое изделие может быть создано и сориентировано в горизонтальной или вертикальной позиции. Вертикальный вариант выбирается при условиях стесненного пространства.

Процесс изготовления

Как же сделать мотоблок своими руками? Не так уж и сложно. Во-первых, определите то, для каких нужд вы будете его использовать. От этого будет зависеть мощность двигателя и конструкция в целом.

После этого сделайте чертежи самодельного мотоблока. Внимательно отнеситесь ко всем деталям. Прорисуйте их четко и ясно. Это значительно сократит время, которое вы потратите на изготовление и сборку, а также уменьшит число возможных ошибок в разы.

Необходимые комплектующие

Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант — использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.

Для сборки самодельного мотоблока понадобятся:

• чертежи;
• сварочный аппарат;
• набор инструментов;
• стальные трубы;
• колеса от автомобиля или листовой металл;
• донор (мотоцикл или бензопила).

В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.

Изготовление рамы

Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.

Общие принципы и порядок действий при изготовлении несущей конструкции таковы:

1. Металлические трубы соединяют в виде двух лонжеронов с загнутыми вверх краями.
2. К этим краям приваривается мотоциклетный руль. С его помощью будет осуществляться управление мотоблоком.
3. К лонжеронам привариваются поперечные стальные усилители. Они будут служить опорой для трансмиссии и двигателя.
4. С заднего края конструкции приваривается металлическая пластина, на которой будет крепиться аккумулятор.

Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.

Создание силовой части

Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.

Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.

Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.

Навесное оборудование

Мотоблок — многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.

Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.

Для адаптера понадобится:

• стальной лист;
• сиденье;
• пара колес;
• труба;
• сцепка;
• инструменты и сварочный аппарат.

На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси — 35 см. Посадочное место может быть любой конструкции, но не должно превышать размеров 45×45 см.

Отличия других модификаций грейдера

Если вы хотите изготовить навесное оборудование из стального листа, то стоит брать варианты не менее 3 миллиметров толщиной. Не стоит приобретать более толстую сталь, так как ей очень сложно будет придать форму. Для обеспечения жесткости сделайте стойки из более прочной стали, узкие полосы выгнуть будет легко.

В этих стойках изготавливаются отверстия, которые помогут вам закрепить навесное оборудование на мотоблоке. Всего в этой конструкции предусмотрено 4 части: пара штанг, рабочее полотно, кронштейны и тяги. Нож из стальной пластины при помощи болтов монтируется на лопате. На грейдер из стали необходимо установить минимум 4 ребра жесткости. На раме силового узла мотора монтируются кронштейны.

Тяги крепятся на отвале и кронштейнах. В нерабочем состоянии необходимо опустить рабочее полотно, чтобы снять нагрузку с рамы силового агрегата культиватора. Поворотный механизм этого грейдера изготавливается по тому же принципу, что и в описанном выше варианте.

Приобретение готового навесного оборудования может пробить приличную дыру в вашем бюджете, поэтому стоит обратить внимание на приведенную выше инструкцию по изготовлению его своими руками. Имея под рукой газовый баллон или старую бочку, вы сможете сделать эту конструкцию самостоятельно.

По времени работа обычно занимает не больше трех часов. Дополнительные материалы для изготовления грейдера обойдутся вам намного дешевле, чем нож, изготовленный в заводских условиях. Использовать мотоблок для очистки площадок от снега достаточно просто: установите лопату под углом 30 градусов и опустите.

Сделанный самостоятельно грейдер отлично справится со снежной массой. Пользователи отмечают, что им легко ровнять площадки для строительства, укладки тротуарных плит или оборудования грядок.

Суровая зима такова, что владельцам частных домов приходится часто заниматься уборкой снега. Чтобы решить проблему со снегом они используют различные приспособления, лопаты, и т.д. Уборка же снега вручную с большого участка при имеющемся уровне развития техники стала редким случаем. И действительно, зачем нужна трата долгих часов и сил на расчистку от сугробов и мусора своего подворья, если можно сделать самодельный отвал для мотоблока своими руками.

Читать также: Самый мощный полевой транзистор

Техника безопасности при создании мотоблока

Важно все работы выполнять с учетом несложной техники по безопасности

Что касается используемых инструментов, то к каждому приложена соответствующая инструкция о том, как его следует использовать. Крайне важно приступать к работе предварительно надев защитные очки, а также перчатки. Не лишним будет и наличие специальной одежды. Во-первых, ее не так жалко испортить, а, во-вторых, это дополнительная возможность остаться в безопасности, совершая какие-либо ошибки при использовании инструментов. Помещения, где планируется осуществлять подобные работы, должны быть с хорошим освещением, а также должно быть поступление свежего воздуха на постоянной основе.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

• убирать сено;
• выравнивать поверхность почвы;
• транспортировать грузы;
• боронить землю;
• очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Можно устанавливать разные насадки для сбора урожая, плуг, косилку и т.д.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

• рамы;
• сиденья оператора;
• двух колес;
• оси;
• сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

• Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
• Наибольшая грузоподъемность — 100 кг.
• Диаметр колеи составляет 67 см.
• Габариты равны 130х70х71 см.
• Вес устройства — 22 кг.
• Гарантийный срок работы — 5 лет.

Руль на мотоблок своими руками

Адаптер для мотоблока с рулевым управлением облегчает маневрирование, делает конструкцию более устойчивой. Сделать руль для мотоблока своими руками достаточно легко при наличии базовых навыков сварки.

Создать конструкцию можно из рулевого механизма от автомобиля, лучше использовать рулевую колонку с сошкой от грузовых машин, тракторов. Сошку можно использовать в качестве сцепки заднего адаптера с культиватором. Рулевая сошка незаменима, если конструкция прицепа не предполагает рулевых рычагов. При изготовлении адаптера с рулем для мотоблока можно сделать шаровую опору, позволяющую колесу свободно поворачиваться в горизонтальной плоскости.

Если оборудование используется для вспахивания земли или других сложных работ, то рулевое управление и механизм соединения прицепа и мотоблока лучше сделать независимыми, так как возникнет большая нагрузка на узел сцепки.

Принцип работы устройства

Снегоуборочник врезается в толщу снега и прочищает дорогу без особых усилий. За одну минуту он может обработать 12 м3. Скорость выброса массы 70 км/ч. При такой скорости снег, выброшенный из утилизирующей трубы, ложится очень далеко от расчищенной дороги.

Принцип работы

Приступая к работе, начинающему изобретателю нужно решить несколько организационных вопросов:

• Какой тип двигателя делать: электрический или бензиновый.
• Определиться с типом снегоочистителя.

С двигателем определиться несложно. Главное, чётко понимать в каких целях будет применяться мотоблок-снегоуборочник. Если масштаб его работы ограничивается двориком, очисткой дорожек от дома к гаражу, то вполне подойдёт электрический двигатель.

Но если снегоуборочник планируется использовать во всех уголках населённого пункта, то выбирать нужно бензиновый двигатель.

Чтобы выбрать снегоочиститель, нужно знать какие его виды существуют и для чего применяются:

Снегоуборщик-бульдозер

• Снегоход-бульдозер. Работает при помощи переднего отвала. Удобен в уборке залежавшегося и слепившегося снега.
• Снегоход-вентилятор. Откидывает снежную массу лопастями (при помощи их работы снег поднимается и попадает в наклонную трубу, из которой вылетает и раскидывается далеко от очищаемой площади).
• Шнековый снегоход.Снег подхватывается шнеком и попадает в отверстие трубы, откуда выбрасывается.
• Снегоход-пылесос или воздушно-вентиляторный. Работает по принципу всасывания слипшегося снега и быстрого выброса его из уборочной машины с противоположной стороны.

Лучше всего использовать шнековую насадку. Роторный механизм хорошо справляется и с лёгким снежком, и с хорошо утрамбованной поверхностью.

Это интересно: Современный и универсальный мотоблок Нева МБ-23 — изучаем основательно

Что представляет собой эта конструкция?

Оборудование для расчистки снега можно устанавливать на любую сельскохозяйственную технику, в том числе и на мотоблоки. Использование этих устройств значительно облегчит жизнь владельцу частного дома, так как с их помощью намного легче избавляться от заносов, чем вручную.

Отвал на мотоблок состоит из нескольких частей: ножа, механизма для регулировки угла поворота, креплений и фиксатора на шасси. Существует масса вариантов заводских отвалов, но стоимость их достаточно велика. По этой причине владельцы используют чертежи, которые помогут им собрать навесное оборудование самостоятельно.

Читать также: Igbt транзисторы как проверить

Есть несколько вариантов конструкций, позволяющих выполнять работы на разных площадях. Отвал должен быть достаточно прочным, чтобы им можно было не только убирать плотную снежную массу, но и выравнивать площадки, сгребать мусор и выполнять другие работы в разное время года. Достоинство использования отвалов в том, что все работы будут выполняться максимально быстро и качественно.
