Передний адаптер для мотоблока с рулевым управлением

Что такое адаптер для мотоблока

Адаптер для мотоблока — это модуль, который позволяет ездить на мотоблоке. Благодаря ему человек сидя управляет работающей техникой, что в разы упрощает процесс обработки пашни. Используя адаптер, скорость работы увеличивается в несколько раз. Адаптер упрощает использование техники, так как для выполнения конкретных работ вы можете поменять насадку.

Особенности адаптера для мотоблока

Адаптер – специальное приспособление для езды на мотоблоке. Используя его, вы сможете одновременно вести мотоблок и обрабатывать почву.

Работа с мотоблоком значительно упростится, если вы будете использовать адаптер. Вы сможете менять насадки, в зависимости от того, какую работу вам необходимо выполнить – окучивание, посадка, прополка, транспортировка. При помощи этого устройства все процессы ускорятся вдвойне.

Этот агрегат позволяет комфортно расположиться на сиденье, которым оно оборудовано. Теперь вы можете заниматься хозяйственными делами, но с большей долей комфорта. На рынке представлены рулевые адаптеры. Однако их можно изготовить самостоятельно.

Обустройство многофункциональной модели

Для изготовления многофункционального устройства необходимо подготовить:

• Стальные трубы и уголки;
• Листовая сталь;
• Два колеса;
• Удобное сидение;
• Сварочный аппарат и набор инструментов.

Такой адаптер является многофункциональной моделью. Его можно использовать для проведения основных сельскохозяйственных работ и перевозки грузов по неровной местности на недалекие расстояния. Оборудовать конструкцию можно такими сельскохозяйственными орудиями, как плуг, борона, окучиватель, выкапыватель картофеля. В зимние месяцы к адаптеру можно присоединять скребок для уборки снега.

Основными элементами оборудования выступают: рама и сцепные устройства, а также колесная пара и сидения

Процесс производства адаптера в домашних условиях проходит в несколько этапов.

А это идея! Как модернизировать мотоблок в снегоуборщик: https://diz-cafe.com/tech/kak-peredelat-motoblok-v-snegouborshhik.html

Этап #1 – составление кинематической схемы

Для обеспечения равновесия конструкции и предупреждения дополнительных перегрузок на этапе проектирования нужно составить кинематическую схему. Ее можно изготовить самостоятельно или использовать готовый вариант.

Эта схема разработана для изготовления адаптера, предназначенного для работы на мотоблоке «Нева»

Этап #2 – изготовление основных деталей

Изготавливая и собирая раму важно предусмотреть обустройство вилки со втулкой. Она необходима для обеспечения свободного поворота прицепа.

Раму конструкции изготавливают из металлических труб и уголков

Кузов конструкции изготавливают из стального листа. Высоту его бортов делают не меньше, чем 30 см.

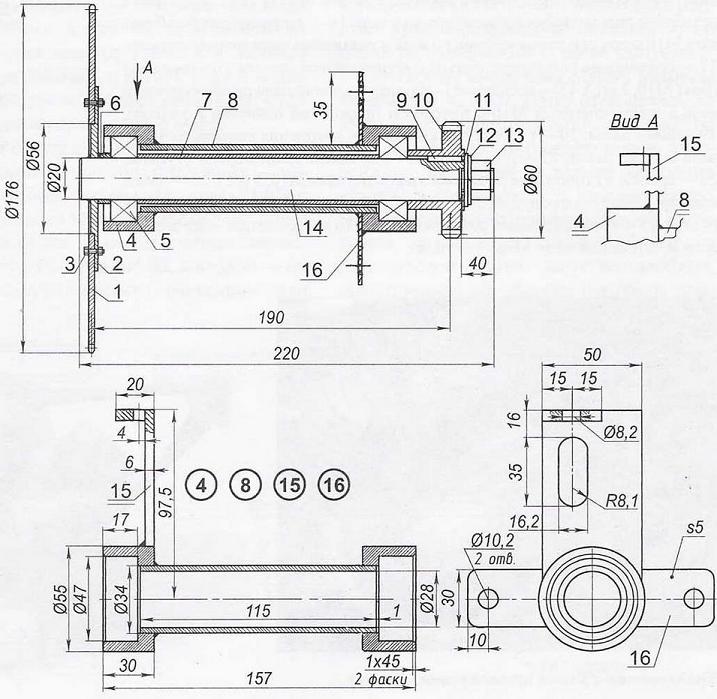

При изготовлении стоек для колес адаптера можно воспользоваться приведенной схемой

Самый простой вариант изготовления сцепного узла конструкции – штырь длиной 15 см, который втыкают в отверстие дышла П-образного мотоблочного «фаркопа». Недостатком такого варианта является быстрая изнашиваемость: под действием свободно вращающегося прицепа быстро разбиваются отверстия для сцепки. Для уменьшения износа П-образную цепку желательно удлинить.

Каких видов бывают адаптеры к мотоблоку?

Есть несколько разновидностей адаптеров на мотоблок. Для того, чтобы купить или собственноручно изготовить наиболее подходящий Вам вариант, следует ознакомиться со всеми видами данного оборудования.

По типу сцепления адаптеры делятся на адаптеры с рулевым управлением и подвижным сочленением. Зависимо от расположения – на передние адаптеры и задние.

Также можно выделить в отдельную классификацию адаптеры за целью использования: с удлиненным дышлом для мощных больших мотоблоков, с укороченным – для небольших легких агрегатов.

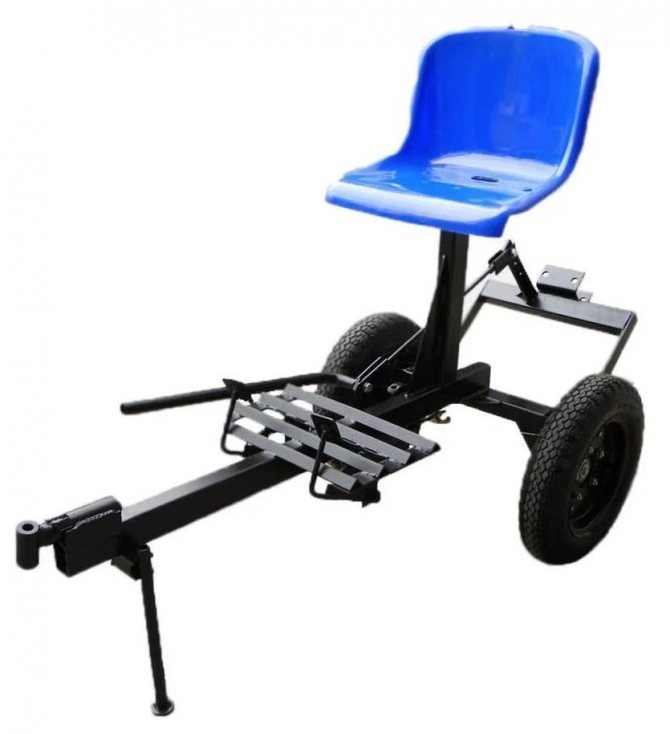

Адаптер с рулевым управлением

Переделка мотоблока Ока в минитрактор

Владельцы тяжелых мотоблоков Ока частенько прибегают к усовершенствованию своей техники, переоборудовав свой мотоблок в мини-трактор. Для такой переделки лучше брать самые тяжелые модели, такие как мотоблок «Ока» МБ-1Д1М1, производительность двигателя составляет 8 л. с.

Менее мощные мотоблоки “Ока” МБ-1Д1М13 и МБ-1Д1М14 (производительность 6 и 7 л. с.) также могут быть подвержены переделке.

Подготовка к переоборудованию мотоблока

Решившись сделать самодельный трактор из мотоблока Ока, вам необходимо позаботиться о наличии следующих инструментов и материалов:

• сварной аппарат;
• ключи;
• дрель;
• болгарка;
• молоток;
• крепежи;
• пара колес;
• водительское кресло;
• листы металла;
• трубы, уголки и т. д.

Предлагаем ознакомиться со схемами и чертежами переоборудования мотоблока в трактор:

Переделка мотоблока Ока в трактор может быть выполнена с использованием уже готовых комплектов запчастей, выпускаемых отечественными заводами. Комплектация такого набора примерно следующая:

• инструкция по сборке минитрактора;
• прочная рама (основа);
• рулевая колонка;
• колесная пара;
• защитные крылья для колес;
• защита для водителя;
• сиденье с креплением;
• тормозная система (барабан с диском, цилиндр, бачек для жидкости);
• задний подъемник;
• комплект для установки фрез;
• рычаги управления.

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

• задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
• передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

• укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
• удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.

В зависимости от кузова:

• кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
• бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

Изготовление устройства с подвижным сочленением

Это наиболее простое устройство. Сам адаптер будет располагаться позади мотоблока. Изготовить его несложно, но процесс требует внимания и сосредоточенности. От качества работы зависит срок эксплуатации механизма. Такой адаптер подойдёт для тяжёлых мотоблоков, например, «Нева». Он имеет мощность двигателя свыше 7 л. с. и вес от 105 кг. Это позволяет, не буксуя, тянуть не только адаптер, но и сельхозорудия.

Для изготовления потребуются следующие материалы и инструменты:

• электродрель с необходимым набором свёрл;
• сварочный аппарат постоянного тока и электроды;
• болгарка с набором отрезных и шлифовальных дисков;
• молоток, напильник, угольник, различные метизы;
• листовой металл толщиной не менее 5 мм;
• несколько профильных труб размером 40 x 50 и 50 x 50 мм;
• круглая водопроводная труба с толстыми стенками диаметром 30−45 мм;
• стержни стальные диаметром под круглую трубу;
• швеллер 40 x 50 мм;
• два колеса от «Жигулей» или «Оки» с подшипниками и ступицами;
• кресло водителя.

Размеры адаптера выбирают любые, но исходят из потребностей минитехники. Саму раму можно делать немного выше или ниже оси мотоблока. Для колёс оптимальная подвеска — это портальная, обеспечивающая приличный клиренс. На адаптер необязательно устанавливать амортизаторы — это усложняет конструкцию. Проще всего взять сиденье со встроенными упругими элементами.

Далее, переходят непосредственно к изготовлению отдельных узлов.

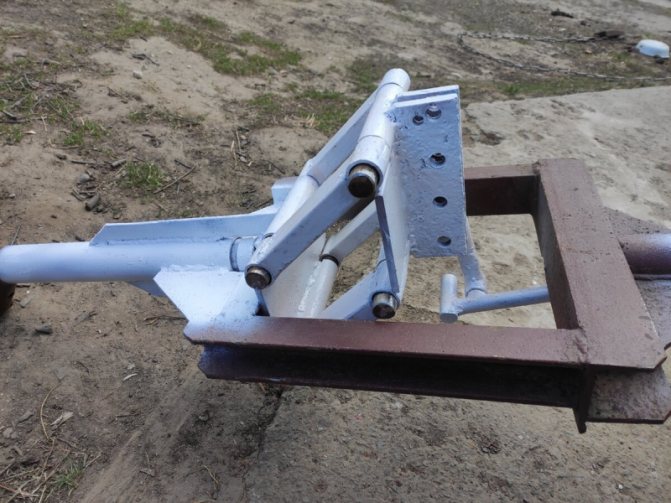

1. Сцепка. Это сварной механизм, представляющий собой шарнир, который работает в двух плоскостях. Его потом устанавливают в основание рамы адаптера и крепят к ней болтами. Он состоит из двух частей труб, размером 40 x 50, приваренных друг к другу, и куска круглой водопроводной трубы. В неё вставляют сваренный тройник. Сам тройник состоит из стержня и части такой же трубы. Это самый ответственный узел, поэтому сварные швы должны быть идеальными.
2. Рама адаптера. Здесь понадобится профильная труба и швеллер. Их сваривают между собой, укрепляют, а затем делают стойки для колёс. Далее, стойки фиксируют раскосами, приваренными к раме и колёсным втулкам. Устанавливают и крепят колёса.
3. К основной раме приваривают несколько кусков трубы для установки сиденья.
4. Фиксируют и регулируют сиденье. Его размещают так, чтобы при поворотах руля спина оператора не отрывалась от спинки. Органы управления мотоблоком выносить не нужно — это делается, когда силовая установка расположена позади водителя.
5. Устанавливают готовое сцепное устройство.
6. Прицепляют к мотоблоку.

Изготавливают кронштейн для навесного оборудования. Его располагают на задней поперечине рамы. Для этого добавляют несколько рычагов и тяг, которые будут изменять высоту подъёма сельхозорудий.

Далее, изготавливают механизм блокировки колёс. Для этого используют готовую тормозную систему от любого легкового автомобиля и подгоняют её под установленные ступицы колёс.

Состав адаптера для мотоблока

Визуально устройство схоже с телегой, прикрепленной к мотоблоку. Кто-то называет такой аппарат «тракторенком». В состав механизма входят:

• рама;
• сидение;
• колеса, благодаря которым он передвигается по огороду. Колеса могут быть резиновые (с протектором, позволяют ездить по утрамбованной дороге) и железные (используются для работы с большими объемами пашни). В большинстве случаев колеса продаются в комплекте, но если возникнет желание их поменять, то помните, что есть варианты выбора;
• чугунное или стальное устройство для крепления с работающим блоком. Данный элемент является самым важным составляющим, оно позволяет транспортному средству быть устойчивым.

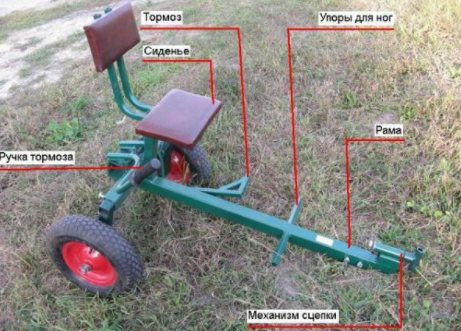

Особенности конструкции адаптера

По сути, адаптер выглядит, как тележка, значительно увеличивающая функциональность мотоблока и облегчающая его эксплуатацию.

• Прочной рамы, к ней прикреплены все конструктивные элементы;
• Упор для ног, возле которых находится педаль тормоза;
• Ручного рычага торможения, при опускании которого окончательно фиксируются колёса;
• Колёсной базы из двух колёс, имеющих средний размер;
• Сиденья с рычагом подъёма.

Сцепка, позволяющая присоединять адаптер к мотоблоку, располагается спереди или сзади устройства. Стандартный тип – это одинарная конструкция, которая включает два основных элемента. Первый — это связующее звено, второй – регулятор.

Отдельные адаптеры с универсальной двойной сцепкой, позволяющей дополнительно крепить различные навесы.

Назначение адаптера

Адаптер для мотоблока в классическом виде представляет собой прицеп с сидением на двух колесах, закрепляемый за мотоблоком, и к которому монтируется навесное оборудование. Именно адаптер позволяет установить дополнительное оборудование максимально легко. Адаптер превращает мотоблок в минитрактор и тем самым делает его не только универсальным, но и максимально комфортным.

Адаптер позволяет сидеть во время проведения работ, тем самым облегчая труд. Помимо этого адаптер придает мотоблоку большую устойчивость, что также упрощает и облегчает работу. Удобно и то, что сразу отрегулированное навесное оборудование не будет излишне углубляться или наоборот подниматься слишком высоко. Регулируется навесное оборудование на адаптере ручным устройством. Смело применять адаптер можно даже с легкими мотоблоками, такими как Нева и Каскад.

Максимального комфорта удается добиться при использовании рулевого адаптера или переднего адаптера для мотоблока. В этом случае руль позволяет не применять для управления ручки мотоблока, что, конечно же, намного удобнее. Благодаря такому устройству можно получить идеальный минитрактор – многофункциональный, легкий в управлении и имеющий рабочую скорость порядка пяти километров в час.

Размеры такого адаптера для мотоблока обычно около двух метров в длину, восьмидесяти сантиметров в ширину и полутора метров в высоту. Адаптер с рулем имеет не малые габариты, так как он является практически передней частью минитрактора. Подходит этот адаптер и для мотоблока Нева – самого легкого на сегодняшнем рынке.

Учитывая все вышесказанное, адаптер можно назвать необходимым для мотоблока.

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей. Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой. Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно. Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются. Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости. Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся. Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы. Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались. Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм. Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет. Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления. Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Устройство и принцип работы

По сути, адаптер представлен в виде тележки, которая присоединяется к мотоблоку. После чего конструкция превращается в мини-трактор. Основные детали такого агрегата:

• рама, к которой крепятся другие составляющие элементы;
• сиденья водителя с рычагом подъема;
• 2 колеса;
• устройство сцепления;
• колесной оси.

В данном видео проведем разбор переднего адаптера:

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Водительское сиденье

Одним из главных преимуществ адаптера является комфортное кресло для оператора.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Устройство сцепления

Сцепка отвечает за соединение навесного оборудования и самого механического агрегата. Это крепление определяется как одно из самых важных, поэтому изготовляется из высокопрочных металлов – стали или чугуна.

Длина такого устройства составляет около 2 метров, ширина – 80 сантиметров.

В зависимости от сцепления, можно рассматривать такие варианты конструкции:

• с подвижным сцеплением. Такое устройство наиболее легкое. Сцепление здесь расположено в передней части, однако управление в таком случае сложнее, поскольку необходимо разворачивать весь силовой агрегат;
• с рулевым управлением. Сцепление здесь жесткое, а управление происходит за счет механического рулевого узла. Такое управление легче в использовании, однако труднее в производстве.

Для мотоблоков разной производительности предназначены разные адаптеры. На механизмы с небольшой мощностью – с коротким креплением, на мощные – с длинным.

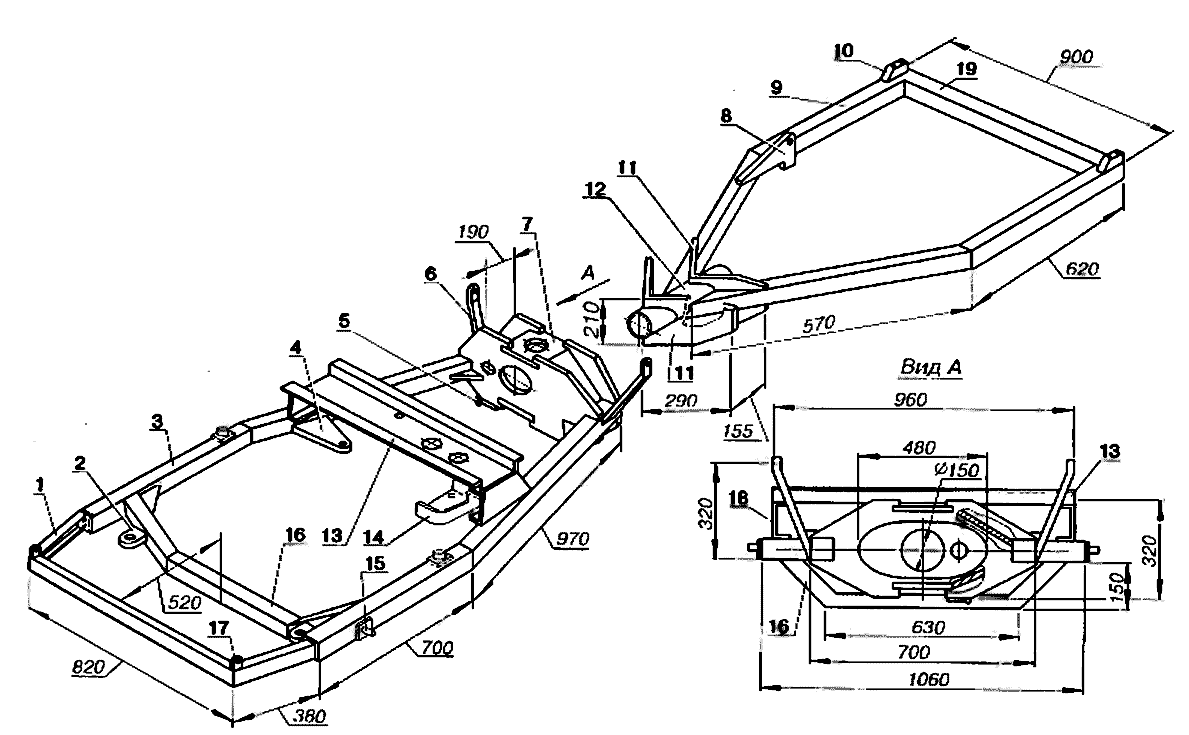

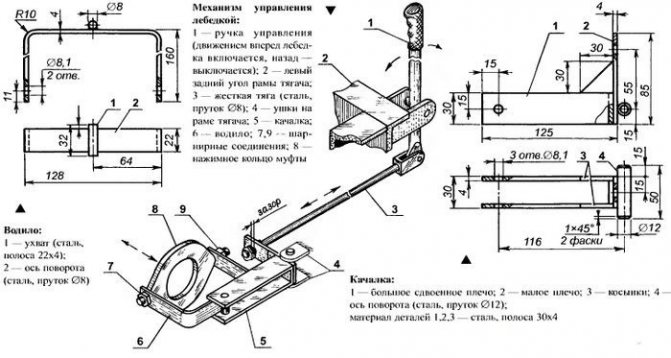

Чертежи ключевых узлов адаптера

Сборка

1 шаг

Необходимо создать или использовать готовую схему, на которой отображена последовательность передачи движения непосредственно от двигателя мотоблока через механизм передачи к рабочим органам.

Обратите внимание на предоставление равновесия системного механизма и защиту от перегрузки

2 шаг

Изготовление основных деталей начинается с рамы, обеспеченной вилкой и втулкой для свободного рулевого управления.

3 шаг

Конструкция ходовой части зависит от местонахождения двигателя. Если двигатель расположен в передней части устройства, базовые колеса будут обеспечивать ширину колеи, поэтому задние колеса фиксируются к раме с помощью колесной оси.

Если двигатель предусмотрен сзади, то для нормальной балансировки финишной конструкции, ширина проложенной колеи должна быть больше. Для этой цели колеса, предусмотренные в стандартной комплектации, рекомендуется переустановить на более значительный по ширине мост.

4 шаг

Установка рулевого механизма не всегда предусматривает рукоять, снятую с автомобиля.

6 шаг

Для того, чтобы осуществлять различные виды работ с дополнительным оборудованием: культиваторами, плугами, необходимо установить гидравлическую систему, с функциями которой может справится обычный автомобильный насос.

7 шаг

Сцепление двух основных элементов: приобретенного мотоблока и изготовленного вручную адаптера, происходит при помощи швеллера, с отверстиями для штыря мотоблока.

На завершающем этапе следует: окрасить все детали для сохранения от ржавчины и смазать.

Собрав адаптер для мотоблока своими руками, необходимо опробовать его в тестовом режиме. Правильная подготовка оборудования позволит обеспечить хорошее качество работы

Особое внимание стоить уделить регулировке основных узлов, двигателя и топливной системы

Разновидности адаптеров для мотоблока

Внешне адаптер похож на двухколесный прицеп с сидением для водителя. При установке такого прицепа автоматизируются практически все выполняемые работы. Сам мотоблок становится практически мини-трактором. Кроме того, несколько моделей имеют специальный рычаг, который позволяет поднимать и опускать сиденье, делая работу еще комфортнее.

Адаптеры для мотоблоков могут быть нескольких видов. Чтобы сделать агрегат самому, нужно определиться, какой из видов будет удобнее и комфортнее для владельца. В зависимости от типа сцепления они бывают с рулевым управлением и подвижным сочленением. В зависимости от того, как расположена главная силовая установка, существует два вида: передние и задние адаптеры.

Подготовка к работе и обзор элементов

Адаптер, без сомнения, очень важная составляющая мотоблока, поэтому он должен быть надёжным и удобным. Есть несколько моментов, на которые следует обратить внимание:

1. Сцепной механизм. Он должен быть прочным и обладать необходимой жёсткостью. Поэтому его всегда делают из чугуна или стали. Зазоры в узлах соединения должны быть минимальными, поскольку это влияет на прочность фиксации связующего элемента.
2. Материал для изготовления. По опыту эксплуатации видно, что наибольшей надёжностью обладают адаптеры, сделанные из листовой стали. Их сборка производится при помощи сварочного аппарата. При этом качество сварных швов должно быть идеальным. В противном случае в процессе эксплуатации именно из-за них произойдёт поломка.
3. Кресло водителя. Сиденье мастерят удобным и регулируемым по высоте, потому что в нём придётся проводить несколько часов подряд во время работы.

При соблюдении этих условий приступают к изготовлению. Сначала делают своими руками чертежи сцепки для мотоблока или выбирают подходящие в интернете. Ведь чем больше схем и рисунков будет изучено, тем качественнее результат.

Как сделать адаптер к мотоблоку своими руками?

• уголки металлические;
• металлопрофиль квадратный;
• 2 колеса подходящего размера;
• сварка;
• плотные листы металла (для опоры под ноги);
• мелкий ручной инструмент (отвертка, пила, рулетка и т. д.).

Общее представление о том, как должен выглядеть адаптер, мы уже привели в начале статьи. Теперь подробнее об остальных основных элементах его конструкции.

1. Рама. Основная составляющая будущего оборудования. Конструкция некоторых адаптеров предусматривает объединение с мотоблоком в одно целое, но такой адаптер требует перестройки и самого мотоблока (понадобится новая подставка для двигателя).
2. Подвеска.
3. Сцепка. Обеспечивает устойчивость и надежность всей конструкции. Следует учесть вид сцепного устройства зависимо от вида адаптера. Если адаптер будет с рулем – сцепка должна быть жесткой. При подвижном сочленении сцепка должна быть поворотной, на горизонтальном шарнире.
4. Сидение. Создается или подбирается готовое изделие исходя из предпочтений конструктора.
5. Система управления. Уместна при наличии жесткой сцепки. Также можно сварить самостоятельно или купить.

На чертежах ниже подробно представлено размеры конструкции адаптера, а также его основных связующих узлов.

Инструмент и материалы

Чтобы сделать своими руками адаптер к мотоблоку необходимо заранее приготовить все, что надо. Подобрать остатки, которые есть в кладовке, требований к ним нет, кроме одного: надежность. Все части должны нормально выдерживать высокие нагрузки, оказываемые при работе. Основной перечень выглядит так:

1. Сварочный аппарат. Если его нет, взять на день напрокат, это дешевле, чем покупать. Еще проще приготовить все заранее и пригласить сварщика на час, он соединит все части по чертежу.
2. Болгарка. С ее помощью металл режут, шлифуют. Не забывать купить несколько отрезных и хотя бы один шлифовальный диск.
3. Электродрель с комплектом сверл по металлу разного диаметра.
4. Измерительный инструмент: рулетка, угольник, карандаш, уровень для проверки плоскости.
5. Профилированная труба для сборки каркаса. Размер подбирают по месту, главное – чтобы рама была прочной.
6. Колеса и комплектующие у них. Использовать для оси металлический прут подходящего диаметра, можно сделать отдельные модули под каждый диск. Понадобятся подшипники, подбирать по диаметру посадочного отверстия.
7. Сцепка. Проще всего купить готовую, так как узел сложно изготовить, а стоит он дешево. Тогда не придется ничего подгонять, работа ускорится почти вдвое.
8. Сиденье от любой техники, стальной лист для опорной части, педали, рукоятка тормоза. Подбирать комплектующие по чертежу.

Если схема с размерами есть на руках, то при покупке профилированной трубы ее даже могут нарезать так, как надо. Вместо нее допускается использовать уголки, но с ними работать не так удобно, да и вид будет не таким привлекательным. Не забывать про антикоррозийное покрытие для рамы, проще всего купить состав «3 в 1», тогда не придется наносить грунтовку.

Совет!Если конструкция будет ставиться сзади, сцепок нужно две, чтобы можно было цеплять оборудование на адаптер.

Рейтинг лучших моделей на 2022 год

Если вы не уверены, что понимаете, как сделать адаптер самостоятельно, то лучше обратиться к готовым вариантам. Сегодня на рынке представлен широчайший ассортимент товаров от лучших производителей. Спрашивать, адаптер какой фирмы лучше – бессмысленно, поскольку каждый производитель предлагает продукт, рассчитанный под определенные модели (хотя может предлагать и универсальные аппараты).

Существует большое количество разновидностей таких устройств: разной грузоподъемности, разной мощности, с кузовом, без кузова, длинные, короткие и т.п. У разных моделей разный функционал и направление работы, а также разный диаметр механизма стыка (если только это не универсальный сцепляющий механизм). Самые популярные обычно подходят как для обработки земли, так и для перевозки. Они имеют кузов и стоят дороже в то время, как безкузовные варианты подходят только для культивации и не такие дорогие.

В данном обзоре представлены только самые хорошие и качественные (по мнению покупателей и популярности) модели, доступные в 2021 году, а также наши рекомендации, как выбрать достойный агрегат по подходящей цене.

АПМ 350 ПРО

Ещё один качественный российский продукт, производящийся на машиностроительном заводе г. Гагарин (смоленская обл.). По назначению аппарат не отличается от двух предыдущих моделей. Оснащен механизмом регулировки длины и высоты при установке сцепки, что позволяет ему одинаково свободно агрегатироваться с МБ любого типа – от самых лёгких, до наиболее тяжёлых.

Благодаря его универсальности, АПМ 350-ПРО считается на класс выше, чем уже перечисленные девайсы, хотя они ничем не уступают ему в плане функциональности. Тем не менее, на стоимости это никак не сказывается.

Ещё один важный нюанс: поскольку предприятие, производящее эту серию, также занимается производством мотоблоков Мобил K, то специально для них с завода была выпущена приставка, значительно упрощающая работу с роторной косилкой. Большинство из них имеет классическую конструкцию, совершенно неприспособленную к подключению роторных косилок, в то время как у этой модели в сочетании с мотоблоками серии Мобил K есть специальная штанга, позволяющая поднимать косилку над участком скошенной травы при разворотах, так что вам не потребуется снимать косилку. Очень удобно и практично.

Тормозаленточные

АПМ 350 ПРОДостоинства:

• имеет механизм регулировки длины и высоты сцепления;
• универсален;
• в комплекте идёт приставка для работы с косилкой на МБ Мобил K.

Недостатки:

• не замечено.

АПМ 350 с кузовом

Ещё одно детище Гагаринского машиностроительного завода– ездовой адаптер АПМ-350 с кузовом. Многие владельцы садовой техники не считают наличие встроенного прицепа жизненно необходимым, ведь его можно всегда докупить. Средняя стоимость прицепа варьируется, в зависимости от общего веса транспортируемых грузов и ширины самого прицепа (как правило это от 260 до 500 кг). Проблема заключается в том, что любой владелец довольно быстро устаёт от пеших прогулок вслед за МБ, после чего ему захочется приобрести прицеп. И это является одной из самых распространенных ошибок при выборе адаптеров.

Поскольку в этой статье мы не просто описываем существующие виды, но и рекомендуем, какой лучше купить, то вот наш совет для тех, кому требуется мотоблок с прицепом: покупайте варианты сразу с кузовом! Хотя его стоимость и будет несколько выше, в сравнении с обыкновенным прицепом, но это будет гораздо более выгодно, чем отдельно покупать и прицеп и адаптер.

АПМ-350 является отличным представителем такого «комбинированного» типа. Его грузоподъемность – 350 килограмм. Размеры кузова составляют 800 х 1000 мм. В конструкцию входят следующие комплектующие: рама, плавающее навесное, кресло для оператора, ленточные тормоза и кузов.

Производитель гарантирует совместимость с МБ следующих серий: АГАТ, ОКА, НЕВА, АВАНГАРД и Целина. Может быть установлено как пассивное, так и активное оборудование. Без проблем агрегатируется с мотоблоками, оснащенными валом отбора мощности типа УГРА и МТЗ. Однако такие аппараты могут использоваться только с пассивной навеской (то есть, не имеющее движущих узлов и работающее только при непосредственном движении мотоблока по полю: плуг, окучник, рыхлитель, картофелевыкапыватель и др).

Длина160 см

АПМ 350 с кузовомДостоинства:

• наличие кузова;
• установка активного оборудования.

Недостатки:

• не выявлено

Целина ПМ-05

Первым в топе идёт Целина ПМ-05 – классический и недорогой вариант для тех, кому нужна бюджетная «рабочая лошадка» с хорошими ездовыми качествами. У неё довольно простая конструкция: рама, тормоза, сидение и подъемник. Кресло оператора регулируется. «Целина» комплектуется колесами 4.00 х 10 или 19 х 7.00*8, в комплекте идут утяжелители колёс.

В отзывах о продукте встречается упоминание о достаточно слабом тормозном механизме и не очень качественной системе плавающей навески. Активное навесное оборудование (то есть все те инструменты, которые приводятся в действие при помощи вращающегося механизма: роторная косилка, подметальная щётка, снегоуборщик др.) здесь устанавливается только на дышло, с передней части мотоблока. К моделям с такой конструкцией относятся агрегаты серий: МБ, Нева, Агат, Целина, Авангард, Мобил K.

Длина165 см

Целина ПМ-05Достоинства:

• невысокая цена;
• регулировка сидения;
• хорошие ездовые качества.

Недостатки:

• слабый тормозной механизм;
• активное оборудование устанавливается на дышло.

Обзор мотоблочных адаптеров, агрегатируемых с Окой

Конструкция мотоблочного адаптера очень простая:

• дышло (удлиненное или укороченное);
• колесная пара;
• сиденье;
• двойная сцепка.

Существует несколько разновидностей этих насадок:

1. Передний адаптер для мотоблока Ока.
2. Задний мотоблочный адаптер.

Управление мотоблоком может осуществляться посредством педалей или рычагов.

К мотоблоку Ока агрегатируются следующие марки адаптеров:

1. АМПК-500 (от КаДви).
2. Forza (передний).
3. Модуль ЕМК и другие.

Рассмотрим более полно каждую конструкцию.

Универсальный адаптер АМПК-500

Производителем данного прицепного оборудования является родной КаДви, выпускающий мотоблоки Ока. В сцепке с тяжелым мотоблоком АМПК-500 превращается в полноприводное устройство с прицепом, грузоподъемность которого составляет около 500 кг. Крутящий момент передается на привод адаптера посредством имеющегося на мотоблоке ВОМ.

Получившийся минитрактор обладает большим тяговым усилием, чем отдельно взятый мотоблок той же марки. Универсальность модели АМПК-500 заключается в том, что адаптер может использоваться как с кузовом, так и без него, присоединяя такое функциональное оборудование, как плуг, окучник, всевозможные сажалки и копалки.

Характеристики АМПК-500:

Стоимость такой функциональной навески начинается от 33 тысяч рублей.

Передний адаптер Forza к мотоблоку Ока

Этот навесной агрегат является детищем бренда Forza, агрегатируется с различными мотоблоками, в том числе и с Окой. Креплениеадаптера производится к передней части мотоблока, превращая его в минитрактор.

Конструкция полностью разборная, для управления служит рулевое колесо автомобильного типа. Для удобства оператора, навеска снабжена фарой, позволяющей работать и в вечернее время. Масса разборного переднего адаптера составляет 65 кг.
