Как работать гидроуровнем в одиночку

Необходимость выполнить горизонтальную разметку возникает по разным причинам. Это ремонтные и строительные работы, расстановка предметов мебели, развешивание на стенах деталей декора. Такой цели служат многие приборы и инструменты, простейший из них – строительный водяной уровень. Прибор представляет собой два сосуда с делениями, соединенные прозрачным шлангом. Длина соединения может быть разной, зависимо от выполняемой задачи. Принцип действия – закон сообщающихся сосудов.

Конечно такое приспособление можно купить в магазине, но еще лучше сделать водяной строительный уровень своими руками. Тем более, что ничего сложного он из себя не представляет, а исходные материалы можно найти в любом хозмаге или на рынке.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Каким образом используется гидроуровень

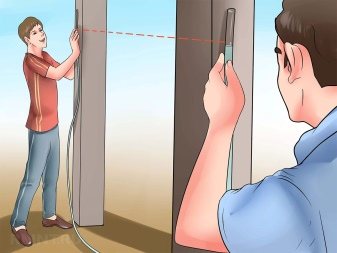

Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:

Надо найти отправную точку на плоскости стены при помощи металлической линейки, рулетки или другим способом. Сделать соответствующую отметку.
Закрепить в этом месте колбу или конец шланга при помощи скотча, крючка, любого крепжа.
Затем переместить другую колбу на определенное расстояние, подождать пока жидкость в ней успокоится.
После этого надо плавными движениями вверх и вниз найти точку, по высоте равную отправной. Нанести на поверхность отметку, соответствующую уровню расположения первой колбы.

Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

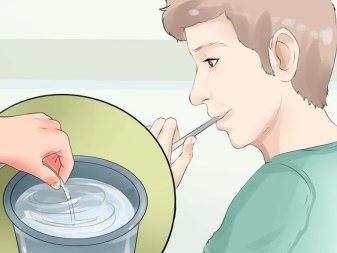

Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли. Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле

При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее. При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки

После этого зажимают один конец пальцем или загибают. Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха. Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
Другой конец прибора нужно переместить на тот угол, который проверяют.
Разжимают края трубки и выжидают, пока жидкость не выровняется.
При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Читать также: Листогиб лгс 26 чертеж
Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не «хватала» воздух, не пользоваться мутным рукавом.

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Выравнивание пола: как правильно замерить кривизну и самостоятельно устранить ее

Существует множество способов и инструментов, предназначенных для определения горизонтального уровня поверхности. Могут использоваться различные отвесы, шнурки, самодельные или же промышленные уровне. Каждый из таких способов имеет свои преимущества и отличается точностью измерения.

Сегодня в продаже можно найти высококачественные строительные и лазерные уровни, которые обеспечивают горизонтальность с точностью до миллиметра.

Следует помнить о том, что правильный выбор используемого инструмента станет гарантией качества выполненных работ, и в последующем не потребуется вновь проводить трудоемкую и дорогостоящую процедуру по выравниванию пола.

Строительные и лазерные уровни выпускаются сегодня различными производителями. Большой популярностью пользуется продукция от немецких компаний DeWalt и Bosch, которая отличается качеством исполнения и точностью измерений. Также в продаже можно найти разнообразные строительные уровни от других производителей. Поговорим поподробнее о том, какие уровни следует выбирать для подобной работы.

Возможность монтажа уровня на стену. Наличие такой опции будет востребовано у профессиональных специалистов, которые измеряют не только горизонталь, но и вертикальность стен. Поэтому если вы подыскиваете себе недорогой инструмент, то можно отказаться от наличия такой дорогой опции в устройстве.
Стоимость. Цена таких уровней может существенно различаться. В продаже можно найти как простейшие модели, так и профессиональные лазерные уровни, которые имеют многочисленные дополнительные функции. Перед покупкой вам следует определить оправданы ли будут такие затраты или же можно приобрести недорогую начальную модель, которая и позволит вам качественно выполнить такие ремонтные работы. Если вам необходимо просто выровнять пол в вашем доме, то приобретать дорогой лазерный профессиональный уровень для такой работы будет экономически неоправданно.
Простота конструкции. Имеющиеся в продаже лазерные и строительные водяные уровни отличаются простотой конструкции, поэтому с легкостью использовать их сможет обычный домовладелец, который не обладает соответствующими навыками и знаниями в области строительства.
Наличие функции самонивилирования. Такие функции имеются у лазерных уровней, что позволяет обеспечить максимально возможную точность выполненных измерений. Инструмент создаёт небольшой оптический крест, что позволяет такому прибору самостоятельно определять нужные точки по вертикали и горизонтали.
Источник питания. Отдельные модели лазерных нивелиров питаются от батареи или аккумулятора. Профессиональные модели имеют возможность их присоединения к электросети, что несколько упрощает их использование.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
несколько 5-ти кубовых разовых шприцев;
острый нож;
бутылка воды;
жидкое мыло;
гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Читать также: Самодельные станки и приспособления для обработки дерева

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:

Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине

Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником. Один из вариантов крепления гидроуровня для отбивки фундамента.

Далее на заготовку закрепляют концы трубки гидроуровня

Лучше всего пользоваться только трубкой. В магазинах продаются готовые приборы, которые помимо трубки включают в себя емкость с измерительной шкалой и крепежные приспособления. Пользоваться такими можно, но из-за разницы в толщине трубки и отверстия в мерной емкости, жидкость в процессе измерений будет очень долго выравниваться. Для увеличения скорости работ своими руками рекомендуется пользоваться простейшим уровнем, состоящим только из трубки. После установки прибора на один из углов фундамента дают жидкости выровняться и делают на приборе отметку горизонта воды. Отметить можно обычной ручкой. Это будет базовая о. Затем концы трубок зажимают.

Следующим этапом становится проверка отклонений одного угла фундамента относительно другого. Для этого один конец трубки с доской переносят на проверяемый угол. Разжимают концы прибора и дают жидкости выровняться относительно горизонта. Снимают показания. Для этого понадобиться линейка. По ней измеряют отклонения уровня воды относительно ноля (первой отметки). Измерение разности высот углов фундамента.

Вычисления выполняют методом разности. Для этого из отклонения в базовой точке вычитают отклонение в проверяемой. При этом важно учитывать знаки отклонений. Если водяной столбик опустился ниже базовой отметки, то значение берут со знаком минус, и наоборот. Например, после переноса уровня на необходимую точку фундамента, отклонение воды от отмеченного горизонта на базовом углу составило минус 3 мм, а на проверяемом минус 7 мм. (-3 — (-7) = 4 мм). Это означает, что проверяемый угол выше базового на 4 мм. Если получается отрицательное значение, то угол расположен ниже горизонта принятого ноля. Таким же способом проверяют все углы фундамента, на которые хватает длины гидроуровня. Чтобы обеспечить проверку всех точек, в качестве базовых можно взять два диагонально расположенных участка.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам

При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции»

Отклонение	Допустимая величина
горизонтальной плоскости на всю длину проверяемого участка фундамента	20 мм
местные неровности поверхности, кроме опорных участков	5 мм
на стыке двух смежных участков	3 мм

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

маленькая цена за промышленный образец и возможность изготовить его своими силами;
простота в проведении разметки;
возможность работать в самых трудных для доступа местах;
работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

гидравлический уровень;
воронка для заливания жидкости;
небольшое ведерко для заливания воды;
маркер или карандаши;
следует приготовить рулетку;
для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Читать также: Какие ресурсы являются сырьем для металлургии

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

Как устроен?

Устройство данного вида уровня основано на законе Паскаля об уровне жидкости в сообщающихся сосудах. Используют устройство только для разметки на горизонтальных поверхностях. Из-за определенной конструкции при применении гидроуровня необходимо двое людей, хотя, в принципе, можно работать и в одиночку, но это более сложно. Первую емкость нужно держать на нужном уровне, сделать карандашом или маркером отметку и зафиксировать показатель устройством, держа его неподвижно, можно прикрепить скотчем. Вторую колбу необходимо переместить ко второй точке, при этом нужно следить, чтобы не было перегиба трубки, и отрегулировать нужный уровень.

При совмещении обоих уровней вымериваемые участки располагаются в одинаковом горизонтальном положении. В качестве вспомогательных материалов для работы с жидким уровнем также нужны: скотч, маркер, рулетка, емкость и краситель для воды. Чтобы получить более точные замеры, стоит перед работой промыть инструмент теплым мыльным раствором от возможной грязи и затем хорошо ополоснуть водой. Заправить жидкий уровень можно двумя способами, при использовании первого нужно:

хорошо выпрямить шланг;
в ведро налить жидкость и поставить на любое возвышение;
один конец трубки опустить на дно емкости с водой;
через противоположное отверстие подтянуть жидкость.

Второй способ заключается в том, что одну часть вместе с колбой опускают на землю, а в другое отверстие с помощью воронки вливают жидкость. Таким же способом можно в инструмент залить воду из-под крана, хотя при таком варианте в трубку попадает довольно много пузырьков воздуха, которые снижают точность показателей. Стоит знать, что в кипяченой и отстоянной воде воздушных пузырей гораздо меньше, поэтому специалисты рекомендуют использовать именно ее для заправки инструмента. Чтобы избавиться от пузырьков воздуха, можно пальцами постучать по трубке, так они начнут двигаться вверх. Также шланг в месте появления пузырей зажимают пальцами, и проводя ими вдоль трубки, прогоняют воздух вверх.

Основные принципы работы гидроуровня:

подходит для работы вдвоем;
используется только при горизонтальных измерениях;
не используют при температуре ниже 0°С при заполнении водой;
точность показателей зависит от наполнения трубки.

Использовать воду в инструменте при низких температурах не имеет смысла, она замерзает. Поэтому в холодное время необходимо заливать антифриз или тормозную жидкость, можно также в воду добавлять спирт или соль. Кроме того, ватерпас идеально подходит в качестве рабочего инструмента каменщика, ведь позволяет:

выполнять работы на улице;
делать замеры с разных углов;
измерять в малодоступных местах;
проводить работы по выравниванию точек, располагающихся друг от друга на некотором расстоянии.
