Сегодня строительные технологии настолько напоминают футуристическое будущее, что буквально завтра дома начнут строить из прозрачного бетона при помощи очередного 3D-принтера. Даже опытные профессионалы не всегда успевают следить за всеми новинками. И, хотя некоторые из таких материалов применяются на отечественном рынке давно, узнаваемыми они все еще не стали.
Так, достаточно недооцененной сегодня считается двутавровая балка из дерева или металла. А ведь из нее делают прочные перекрытия и целые стропильные системы! При этом такая балка обладает целым рядом преимуществ перед обычными элементами. Но почему она до сих пор не в каждом доме?
Потому что многих смущает ее хрупкий вид из-за тонкого внутреннего ребра. Хотя на самом деле здесь прекрасно срабатывают законы физики, и в нужном положении двутавр ничуть не уступают куда более массивным и тяжелым брусьям. Как такое может быть? А мы сейчас расскажем!

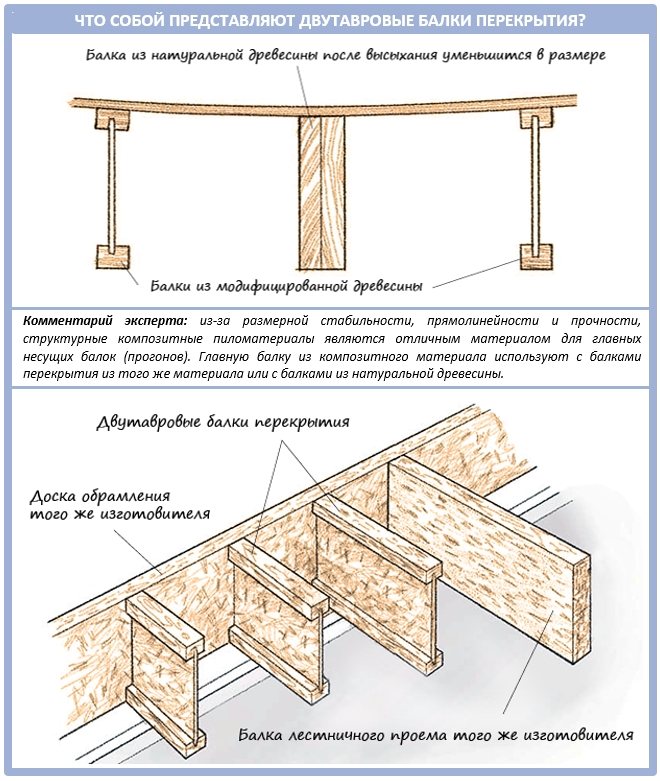

Что такое «двутавр»?
Для многих фирм сегодня первоочередной задачей стоит строительство надежных и недорогих домов, причем в сравнительно короткий срок. А эти задачи решают в большей степени используемые строительные материалы.
Двутавровая балка конкретно в России до недавнего времени применялась только в промышленной сфере, но сегодня становится все популярнее. Появление в последние годы новых видов двутавров позволило успешно задействовать их при строительстве обычных жилых домов.
А «двутавром» в строительстве называют деревянный или металлический профиль, который имеет сечение, похожее на букву «Н». Сам термин произошел от «тавр», что означает «рога быка».
На отечественном рынке сортамент двутавра пока небольшой, т.к. сам продукт еще малоизвестный и немногие производители его представляют. А вот за рубежом применяются достаточно интересные его виды, где сочетаются инженерная мысль и законы физики.
Основные критерии выбора двутавра
Для правильного выбора двутавровой балки нужно определиться:
- с материалом изделия – это может быть углеродистая сталь обыкновенного качества, строительная, мостостроительная, низколегированная прокатная сталь или алюминиевые сплавы.
- со способом его изготовления – горячекатаный или сварной;
- с назначением балки – нагружаемые или не нагружаемые конструкции.
Далее нужно определить размеры балки. Для этого используют действующие нормы СНиП и формулы для расчета из сопромата. Также нужно знать и использовать предполагаемые статические и динамические нагрузки, которые должен выдержать объект при его эксплуатации.
Прочность балки зависит от площади поперечного сечения, длины балки, материала, способа фиксации металлоконструкции. Их нужно правильно рассчитать и выбрать.
Достоинства и недостатки двутавровых балок
Давайте перечислим основные особенности двутавровые балок. А их немало!
Благодаря особой конструкции, балка в форме «Н» на практике оказывается в 7 раз прочнее стандартной квадратной балки с такой же площадью сечения, и при этом в 30 раз жестче. Удивительно, не правда ли?
В то же время двутавр, обладающий открытым сечением (как уголок или швеллер), имеют малую устойчивость к скручиванию, в 400 раз меньше, чем круглая труба. Поэтому на двутавровую балку, которая будет использоваться, обязательно рассчитывают нагрузку, постоянную и переменную.
Постоянная предполагает вес материала в виде балок, утеплителя, пола и потолка, а переменная – вес людей и оборудования на перекрытии. В результате таких точных просчетов прочность двутаврового основания не вызывает сомнения.
В процессе эксплуатации размеры двутавровых балок остаются стабильными и не подвержены усадке. Несущая способность таких балок – до 500 кг на погонный метр, и при этом один погонный метр весит всего около 6,8 кг.
Благодаря всему этому такие балки подходят для довольно длинных прогонов, до 24 метров, и для их монтажа не нужны специальные грузоподъемные механизмы (хотя с ними, конечно же, все работы идут быстрее).
К слову, от ферм двутавровые балки выгодно отличаются тем, что их легко подрезать при необходимости, тогда как с фермами такого не провернуть.
Балки достаточно легкие и удобные, без проблем транспортируются:
Плюс использование таких балок влияет на то, насколько дорогую и тяжелую технику нужно будет привозить на место строительства, при каких температурах разрешено работать и сколько будет весить само перекрытие.
Что касается цены, то отметим, что стандартное перекрытие из досок, конечно же, обходится дешевле. Но стоит учитывать, что для самих досок дополнительно нужны промежуточные опоры, обрешетка и многие другие дополнительные детали. Кроме того, такое основание периодически нуждается в ремонте, ведь речь идет о древесине.
Подведем итог: двутавровые балки отлично подходят в качестве стропил, прогонов и балок перекрытий, а также элементов каркаса в малоэтажном строительстве.
Особенности двутаврового профиля
Двутавровая балка — разновидность сортового металлопроката. Профиль двутавра характерен Н-образной формой сечения. Такая конструкция используется для перераспределения нагрузки по вертикали и горизонтали. Двутавровые балки различные размеры и весовые категории.
Для обозначения профилей введена специальная нумерация и маркировка, что облегчает выбор конструктивного элемента. Так как при выборе габаритов балки учитываются особенности возводимого объекта и расчетные нагрузки на конструкцию здания.
Балки характеризуются устойчивостью к повышенным нагрузкам и отсутствию реакции на изменения во внешней среде.
Благодаря своим характеристикам двутавр широко используется при возведении каркасных зданий и сооружений.
Помимо металлических двутавровых изделий существуют балки, выполненные из древесины, которые также имеют разнообразный размерный ряд. Использование деревянных профилей снижает нагрузку на основание, ускоряет процесс строительства и уменьшает расходы при устройстве фундамента.
Деревянные двутавры для малоэтажного строительства
Наиболее активно деревянные двутавровые балки сегодня используются в качестве несущих элементов перекрытий и стропильных конструкций для зданий. Деревянные двутавры подходят для кирпичных, брусовых, блочных и бревенчатых домов.
Технические характеристики: прочность и вес
Деревянные двутавры изготавливают из клееных пиломатериалов. Оба пояса – из деревянных брусков, которые скреплены OSB или вставкой из древесного волокна.
За рубежом такие балки изготавливают из OSB и HDF, а в России есть несколько заводов, которые производят такие балки из ОСП и фанерной стенки, к качеству которых, правда, пока еще остаются вопросы.
Давайте рассмотрим внимательнее технические характеристики таких двутавров:
Вот как выглядит стропильная система из двутавровых балок:
Сама формула «дерево+OSB+дерево» позволяет избежать многих недостатков, без которых не обойтись, когда приходится использовать сплошную деревянную балку.
Сравнение с другими стройматериалами
Давайте перечислим главные преимущества таких балок. Они прямые, т.к. полностью лишены изгибающих моментов, ведь OSB уже не «поведет». При этом балки достаточно прочные и простые в монтаже, т.к. для их установки не нужны специальные навыки.
Вот сравнение деревянного двутавра и обычной обрезной доски по основным показателям:
Далее, по сравнению с древесиной, двутавровые балки намного меньше весят, отлично перекрывают большие пролеты и со временем не меняют своей геометрии.
В тоже время обычные деревянные брусья рискуют покрыться трещинами, кручению и усадке:
Благодаря особым свойствам деревянный двутавр настолько жесткий, что им можно перекрывать большие пролеты без каких-либо промежуточных опор.
Так, двускатные балки, и балки с параллельными поясами применяют для несущих перекрытий с пролетами от 6 до 15 метров! В таком случае офисные и жилые помещения получаются достаточно просторными, что сегодня особенно модно.
Причем эти преимущества особенно ценны, если их сравнивать с более привычными на российском рынке материалами. И главный плюс здесь – в весе двутавра:
К слову, двутавровые балки не применяют одновременно с обычным брусом, ведь степени их усадки значительно отличаются. В итоге, если все-таки совместить оба вида материала, через год-два перекрытие потеряет свою горизонтальность, а у стен больше не будет ровной опоры.
Материалы изготовления: полки и стены
Верхний и нижний пояса двутавровых балок изготавливают из массивной или специальной модифицированной древесины, а вертикальное заполнение — из OSB или фанеры.
Секрет всех перечисленных преимуществ в том, что при изготовлении двутавровых балок используется древесина с влажностью не более 18%. Для этого используются двухкомпонентный клей и ребра жесткости из качественных ориентированно-стружечных плит, благодаря чему у таких балок нет проблем со скрипом или неровностями пола.
Качественные балки не теряют своих ценных физических свойств при перепадах температуры и влажности, а резать и корректировать двутавровые балки не сложно самыми обычными плотницкими инструментами.
Бруски в такой конструкции нужно применять цельного сечения, а стыки делать с зубчатым шипом, который изготавливают специальной фрезой. Далее стенку на клей вставляют в пазы поясов балок. По торцам балок устанавливают ребра жесткости. Далее балки защищают антисептирующей обмазкой или раствором из краскопульта.
Плита OSB изготавливается из плоской древесной щепы путем прессования, а щепки, обычно из древесины хвойных пород, соединяются синтетическими смолами. Благодаря всему этому у плиты – высокие водостойкие характеристики. Ведь здесь кусочки древесины как бы переплетаются, и создают собой прочный материал без концентраторов напряжений (одним словом, однородный, одинаковый по всей длине).
Материал получается куда более качественным, чем обычная фанера. И при этом даже более эластичный, благодаря чему в нем отлично держатся строительные скобы, гвозди, шурупы и другие элементы.
Применение такой основы имеет свои преимущества. Так, природные пиломатериалы не лишены недостатков, их качество довольно сложно определить на глаз. В то же время искусственные балки максимально надежны и точны.
В них нет дефектов, сучков и деформаций, они не растрескиваются и не гниют. Конструкции, получаемые из таких материалов, называются формостабильными. Они не скрипят, как деревянные, более прочные и жесткие. На их изготовление необходимо меньше натурального сырья, и меньше требований к его качеству.
Вот очень интересное видео по изготовлению деревянных двутавровых балок своими руками:
Также деревянные двутавровые балки выпускают с фанерной стенкой. Полки здесь делают из деревянных брусков прямоугольной формы, с волнообразной стенкой из особой водостойкой фанеры.
Хотя для многих мастеров вообще слово «фанера» в междуэтажном перекрытии вызывает ужас. Ведь речь идет о колоссальной нагрузке! На самом деле тут срабатывают законы физики, а именно принцип давления: попробуйте поставить кусок фанеры на ребро, и убедитесь, насколько прочным может быть такое положение.
Вы наверняка задумывались, а почему нельзя в качестве стенки использовать обычную доску, тем более, что та попрочнее фанеры или OSB?
На самом деле такие материалы в процессе производства подвергаются горячему прессованию, а потому обладают куда большей плотностью, чем обычная древесина. Впрочем, доска действительно иногда используется, но только плотной породы, после профессиональной глубокой пропитки и в более редких случаях.
Серии и виды: современный сортамент
Сортамент двутавра говорит о характеристиках балки: высота, толщина и ширина каждого элемента. Так. деревянные двутавровые балки имеют такие виды:
- «БДК» — клеенный двутавр с широкой полкой, предназначенный для коротких пролетов.
- «БДКУ» — усиленная балка с широкой полкой для длинных пролетов.
- «БДКШ» — широкая балка для стропильных систем, нагруженных конструкций и особо длинных пролетов.
- «СДКУ» — усиленная балка для стенового каркаса.
- «СДКШ» — широкая стойка для устройства каркаса стен.
У всех этих вариантов также есть подвиды:
Иногда, для некоторых проектов, двутавровые балки изготавливают спаренными, увеличивая тем самым их жесткость:
К слову, есть еще одна вариация деревянного двутавра: пояс балки изготавливают из сухой хвойной древесины, а соединяющую перемычку – из оцинкованной высокопрочной стали с особым полимерным покрытием.
Деревянные части балки обязательно обрабатывают огнебиозащитным составом, ведь здесь идет контакт металла с древесиной.

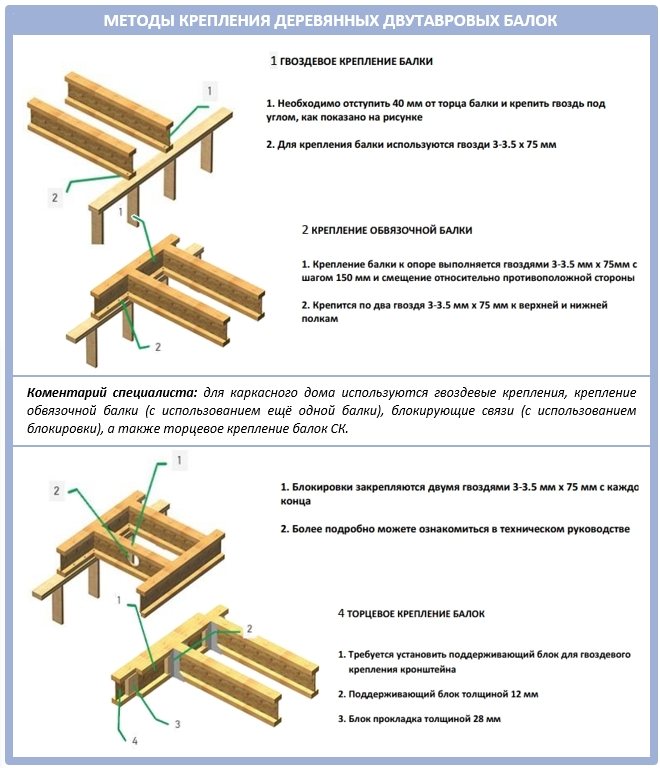

Особенности применения и монтажа
Применение таких балок достаточно просто:
В жизни такой монтаж выглядит так:
Еще отметим, что у балок OSB высокая прочность и удобная конструкция, которая позволяет проводить нужные инженерные коммуникации прямо в перекрытиях.
Прочность
Профиль двутавра равномерно распределяет нагрузку на полки, а жесткость стенки обеспечена с двух сторон. Одна балка способна заменить два швеллера, если нагрузка идет:
а) на поперечное сечение балки (ось X),
б) на торец (если балка используется как опорная колонна).
Если же нагрузка воздействует сбоку (ось Y на рисунке), швеллер выигрывает.
Для расчетных конструкций принимается во внимание не только ширина полок, но и производные характеристики: толщина стенок и полок, радиус закругления между стенками и полкой.
Для выбора подходящего профиля следует смотреть в таблицах к ГОСТ смотреть моменты сопротивления относительно осей X и Y (Wx и Wy). Именно этот параметр характеризует сопротивляемость кручению и изгибу в указанной плоскости. Чем он выше, тем прочнее изделие.
Иногда применяется сваривание двух швеллеров стенка к стенке. Получившийся самодельный двутавр будет на 10% менее прочным, чем изготовленный в заводских условиях. Также применяется способ сваривания швеллеров в виде прямоугольника, концами полок. Однако в таком случае предпочтительнее будет профильная труба.
Существуют также швеллеры с косыми полками, характеристики которых приближены к характеристикам двутавров.
Примерное сравнение близких по размерам двутавров и швеллеров.
Стальные двутавры для мощных построек
Сегодня объемно-планировочные решения бывают настолько сложными, что без несущих стальных балок не обойтись, ведь при пролетах от 7 метров никакие бетонные конструкции не эффективны.
В отличие от деревянной, металлическая двутавровая балка перекрывает пролеты со значительной нагрузкой, не горит и устойчива к биологическому воздействию (плесень, жучки). Правда, при пожаре со временем она способна потерять свою несущую способность, а также корродировать при отсутствии защиты. Кроме того, металлический двутавр тяжелый, и его не установить без специальной техники.
Но стальные балки не используются для строительства перекрытия мансард дома, у фундаментов которых – предельная нагрузка. Также такие балки окажутся достаточно тяжелыми для стен из пористых, ячеистых материалов и профилированного бруса, который со временем дает усадку.
Типы стали для изготовления балок
Двутавровые металлические балки сегодня изготавливают из прокатной стали, алюминиевых сплавов и стального литья. При этом сталь представляет собой сплав железа с углеродом, лишь с небольшими примесями и легирующими добавками. Наиболее популярна в этом плане малоуглеродистая.
Сама сталь может еще и отличаться по способу производства, например, на спокойную, кипящую и полуспокойную. А, в зависимости от свойств стали, ее делают на обычную и с повышенной или высокой прочностью.
Так, малоуглеродистые стали – это стали средней прочности, а низколегированные уже обладают повышенной прочностью. Самая крепкая – среднелегированная.
Сварные и прокатные двутавры: в чем разница?
По типу сечения стальные балки бывают прокатными или составными, соединенными при помощи сварки. Горячую прокатку балки производят на прокатных станках – специальных установках с вращающимися валиками. Для этого берется толстый слиток, который перемещают по рольгангу и балка приобретает форму двутавра.
В процессе прокатки слитки перемещаются по рольгангу и обрабатываются рядом валков, в результате чего длина заготовок сильно возрастает, а поперечное сечение постепенно уменьшается и приобретает форму двутавра. Это достаточно производительный метод, но, из-за применения сложного оборудования, обходится недешево.
А вот сварные двутавры производят на автоматизированных линиях. Для этого нарезаются заготовки, собираются двутавровые профили и варят их под флюсом. После этого профили еще дополнительно будут обработаны прокаткой, чтобы достичь идеальной геометрии полок.
Далее поверхность профиля зачищают и наносят защитное покрытие. Только при помощи сварной технологии можно изготовить балки с максимально точными размерами, тонкостенные и разнополочные двутавры.
Сварные балки более легкие, до 30% легче горячекатаных, и хороши тем, что позволяют применять в одной конструкции разные типы сталей. Например, для полок идет одна, для стенок – другая.
Так, самые напряженные участки в ней изготавливаются из стали повышенной прочности, а менее напряженные – из малоуглеродистой стали. Такой подход снижает стоимость балки на 5%.
Сами балки, в которых одновременно используются несколько разных сталей марки, называются бистальными. Все просто: наименее в балке нагружены стенки, а больше всего – пояса. Вот в поясах и используется сталь более высокой прочности, а это 14Г2, 10Г2С1.
К слову, применение бистальных двутавровых балок наиболее целесообразно при статических нагрузках. А по сравнению с балками из одной стали, такие обойдутся на 5-15% дешевле.
Сам по себе прокат таких профилей производительнее сварки, но сварные балки легче изготовить нужных параметров. Например, только сварным методом получается сделать балки высотой 4 метра и более.
Особенности конструкции стальных двутавров
Металлическую двутавровую балку часто делают разного сечения. Зачем? Дело в том, что у самой балки в процессе ее работы идет разное напряжение по длине, и местами оно значительно ниже допускаемого.
Кроме того, для разных задач допускается определенный изгиб стенок балки. Чего, кстати, не провернуть с деревянным двутавром. Рассчитывают кривизну стенок балки по такой формуле:
Также популярен такой метод, как концентрация металла в ребрах и уменьшение толщины стенок (этот прием дает экономию 10-20%).
Получается, что в таких местах металла приходится использовать больше, чем необходимо, а это уже перерасход. Поэтому иногда изготавливают профили с переменным сечением, ввиду экономии, хотя большинство балок имеет профиль, который постоянный по всей своей длине.
Серии и номера стальных двутавров
У металлических двутавровых балок разное назначение, а потому могут отличаются характеристики. Так, балки с параллельными полками маркируются так:
- «Ш» — это двутавры с широкими полками, выдерживающие значительные нагрузки.
- «У» — балки с узкими полками для жилого строительства.
- «Д» — двутавровые балки со средними полками.
- «К» — балки, специально выпускаемые длясооружения колонн, достаточно тяжелые и прочные.
По углу наклона балки делят на такие виды:
- «М» — балка с наклонными полками, для сооружения подвесных путей. Здесь угол наклона не превышает 12%. При этом 12% и 16% — это максимум для внутреннего угла.
- «С» — двутавр для укрепления стволов шахт, с углом наклона граней до 16%.
По степени точности двутавры классифицируют так:
- «Б» —балка обычной точности изготовления. Подходит для большинства строительных задач.
- «В» — продукция повышенной точности, специально разработанная для сложных задач, где имеют значение мельчайшие погрешности.
По форме полок металлические двутавры изготавливают двух видов — с уклоном внутренних граней полок или с параллельными:
А вот дополнительные серии таких балок:
Есть еще такие подвиды:
Подбирать стальные балки для строительства дома должен профессионал, который имеет на руках точные расчеты допустимой нагрузки на фундамент и сам проект постройки.
Есть еще такой отдельный вид двутавровых балок, в которых сочетается древесина и металл. Такая, к слову, применяется в Европе еще с 1970 года.
Двутавр 10: размеры, характеристики, сфера применения
Двутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.
Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам.
Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от 4 м до 12 м.
По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.
Гофрированные балки: отличная экономия
Хотя гофро0балка и выглядит интересно, в России такую конструкцию начали применять еще в 30-х годах прошлого века. Тогда нечто подобное задействовали в деревянных конструкциях. Сегодня же такие балки варят в нескольких металлургических заводах страны.
Теперь этот вид балки представляет собой сварную легкую конструкцию из профлиста, который приварен к стальным полкам. Причем сами полки здесь из горячего проката, а профлист – холоднокатанный.
Посмотрите, как выглядят такие балки:
К идее гофрирования стенок таких балок пришли с целью экономии, если говорить грамотным языком – снижения металлоемкости строительства. Естественно, гофрированная стенка может быть тоньше обычной металлической (всего 1,5-1,8 мм), т.к. у нее уже есть поперечные ребра.
Которые, ко всему, еще и повышают крутильную жесткость самой балки! А, значит, позволяет избавить от главного недостатка, который свойственен двутавру. Здесь напряжение развивается только у поясов, падает почти до нуля, а все касательные напряжения равномерно распределяются по высоте стенок.
Сама гофра может быть как волнистой, так и треугольной (такая считается более технологичной). Еще более прочная балка не с вертикальными гофрами, а горизонтальными.
В общей сложности гофры располагаются к верхнему поясу под углом 45-50°, с расчетом соотношения высоты волны к ее длине от 1/5 до 1/20.
По сравнению с обычными двутавровыми горячекатаными балками гофробалки выходят экономнее на 20-40%. Мало того, что такие балки весят меньше, само профилирование придает большей жесткости при вращении, а потому в монтаже таких балок используется меньше специальных подъемных приспособлений в виде дополнительных уголков и связей. Это значительно упрощает монтаж.
Гофробалки хороши в качестве кровельных прогонов с пролетом от 9 м и как несущее основание в многоэтажках с пролетами до 24 метров.
Единственный существенный недостаток таких конструкций в том, что они довольно трудоемки в изготовлении. Но, благодаря тому, что у таких балок нет ребер жесткости, уменьшается расход металла и длина сварных швов.
Преимущества
В независимости от материалов и способов изготовления Т-образный профиль очень надежен, с таким уровнем прочности и жесткости, которую обеспечивает этот продукт конкурировать весьма сложно. При этом стоимость двутавровой продукции не сильно высока, а работать с ней довольно легко, так монтаж металлических конструкций осуществляется, как правило, в сжатые сроки путем проведения сварочных работ, также для возведения металлоконструкций подходят болты и заклепки. Кроме того, покупатель может сделать индивидуальный заказ по нужному размеру.
ВАЖНО: Профиль такого изделия выполняет роль каркаса. Он справляется с вертикальными, горизонтальными и поперечными нагрузками. Конструкция позволяет из него производить различные сборные сооружения. Что раскрывает перед этим видом стального проката еще большие возможности.
Перфорированные балки: увеличенная несущая способность
На конечную стоимость любого изделия напрямую влияет такое понятие, как себестоимость. Еще сначала ХХ века ради экономии инженеры активно разрабатывали и испытывали изгибающие элементы в строительных материалах. Так и пришли к в выводу, что проектирование балок с перфорированной стенкой более целесообразно, чем двутавры со сплошными стенками.
Благодаря увеличению высоты балки и наличию в ней отверстий материал сечения перераспределяется ближе к полкам, а там нормальное напряжение (термин такой) больше. Вот почему само по себе увеличение высоты сечения в полтора раза во столько же повышает его сопротивление и в два раза увеличивает момент инерции.
У деревянных двутавров внутренние отверстия располагают по одиночке, а у стальных зачастую делают с регулярным шагом.
Двутавры с внутренними отверстиями
В таких балках часто изготавливают круглое либо прямоугольное отверстие. Также, чтобы увеличить прочность балки, в прямоугольных отверстиях делают вырезку углов по радиусу. Кроме того, нельзя делать нарезы прямо на полках балки. Само отверстие, обычно диаметром 38 мм, делают в любом месте стойки, кроме как прямо над опорой.
Если же отверстий несколько, тогда соблюдаются определенные рекомендации. Но в стойке балки при этом оставляют зазор 6,5 мм, между границей отверстия с нижней, верхней стороны и полкой.
Далее, придерживаются таких правил изготовления отверстий:
- длина прямоугольного отверстия не должна быть больше высоты проделанного отверстия более, чем в полтора раза;
- между краями круглых отверстий расстояние не должно быть больше, чем в 2,5 раза;
- расстояние между краями прямоугольных отверстий не должно быть больше, чем 5 раз, чем длина самого большого прямоугольного отверстия;
- между краями прямоугольного и круглого отверстия расстояние должно быть не менее чем в 5 раз, чем длина самого большого прямоугольного отверстия, или больше в 5 раз, чем диаметр самого большого круглого отверстия:
Сквозные двутавровые балки
Если говорить техническим языком, перфорированный двутавр – это многократная статически неопредеимая система. Если проще, то такая балка по своей конструкции подобна безраскосной ферме, и даже расчитывается по ее формулах.
Весь секрет в том, что в середине стенок и простенков в местах отверстий находятся точки с нулевыми моментами, а в них – условные шарниры. В такой балке взаимодействуют поперечные и продольные силы. А как именно, зависит от схемы резов стенок.
Необходимы балки с перфорированной стенкой, когда нужно увеличить несущую способность у прокатных двутавров. Здесь попросту увеличивают высоту перфорированной стенки, благодаря чему повышается жесткость и несущая способность самой балки. Иногда также применяют раскосы.
Чтобы изготовить такую балку, ее в процессе производства при помощи газовой резки или мощного процесса разрезают зигзагообразной ломаной линией, с так называемым регулярным шагом. Затем обе половинки соединяют сваркой так, где соприкасаются выступы стенки. Форма ломанной линии и внутренние отверстия бывают самыми разными, в зависимости от расчетов прочности.
В итоге перфорированная балка весит столько же, что и прокатный профиль, но обладает более высокой жесткостью и несущей способностью, а потому применяется на пролетах большей ширины.
Но, хотя в такой балке применение стали экономится до 30%, само изготовление выходит дороже, ведь оно сложнее. А на практике высота сквозного двутавра получается в 1,3-1,5 раз больше, чем обычный, а потому в 1,5-2 раза больше момент инерции сечения. Благодаря этому несущая способность сквозного двутавра, по сравнению с несквозным, получается в 1.3-1,5 раз больше!
Если вам интересно, вот занимательный видео-ролик о том, как на самом деле распределяются силы внутри стальной балки и почему лишний материал там совсем не нужен:
И при этом, если сквозной двутавр изготавливают бистальным (из разных видов стали), то при той же несущей способности балка получается на 34-39% легче и на 16-20% дешевле, чем сплошная горячекатаная или из малоуглеродистой стали. Одним словом, такой двутавр еще более компактен, транспортабелен и изготавливается на заводе при помощи высокоавтоматизированного оборудования.
Так, внутренние резы бывают симметричными и асимметричными, по отношению к вертикальной оси. Для изготовления симметричного реза балку соединяют из двух половинок от разных двутаров.
Так получается два вида балки: со вставками на опорах и без них. А вот при ассиметричном резе производят только один тип балки, у которого один конец остается без вставки, а у другого вставка есть.
Иногда перфорированные двутавры изготавливают из заготовок разных двутавров. Но тогда в сжатой зоне необходимо устанавливать половинку из более крепкого двутавра с более прочной сталью. Так добиваются устойчивости стенок сжатых поясов. Самое наличие отверстий в стенке распределяет нормальные напряжения по всей высоте балки.
Ко всему, сквозные двутавры настолько прочные, что при определенном усилении их верхней части стенки таковые активно применяют в качестве подкрановых балок.
Калькулятор онлайн
Двутавры стальные горячекатаные
— масса 1 погонного метра ГОСТ 8239-89
| Номер двутавра | Размеры (мм) | Вес метра (кг) | Метров в тонне | |||
| h | b | s | t | |||
| 10 | 100 | 55 | 4,5 | 7,2 | 9,46 | 105,71 |
| 12 | 120 | 64 | 4,8 | 7,3 | 11,5 | 86,96 |
| 14 | 140 | 73 | 4,9 | 7,5 | 13,7 | 72,99 |
| 16 | 160 | 81 | 5 | 7,8 | 15,9 | 62,89 |
| 18 | 180 | 90 | 5,1 | 8,1 | 18,4 | 54,35 |
| 20 | 200 | 100 | 5,2 | 8,4 | 21 | 47,62 |
| 22 | 220 | 110 | 5,4 | 8,7 | 24 | 41,67 |
| 24 | 240 | 115 | 5,6 | 9,5 | 27,3 | 36,63 |
| 27 | 270 | 125 | 6 | 9,8 | 31,5 | 31,75 |
| 30 | 300 | 135 | 6,5 | 10,2 | 36,5 | 27,4 |
| 33 | 330 | 140 | 7 | 11,2 | 42,2 | 23,7 |
| 36 | 360 | 145 | 7,5 | 12,3 | 48,6 | 20,58 |
| 40 | 400 | 155 | 8,3 | 13 | 57 | 17,54 |
| 45 | 450 | 160 | 9 | 14,2 | 66,5 | 15,04 |
| 50 | 500 | 170 | 10 | 15,2 | 78,5 | 12,74 |
| 55 | 550 | 180 | 11 | 16,5 | 92,6 | 10,8 |
| 60 | 600 | 190 | 12 | 17,8 | 108 | 9,26 |
Двутавры с параллельными гранями
Масса погонного метра по СТО АСЧМ 20-93
| Двутавр | Размеры (мм) | Вес метра (кг) | Метров в тонне | |||
| h | b | s | t | |||
| 10 Б1 | 100 | 55 | 4,1 | 5,7 | 8,1 | 123,46 |
| 12 Б1 | 117,6 | 64 | 3,8 | 5,1 | 8,7 | 114,94 |
| 12 Б2 | 120 | 64 | 4,4 | 6,3 | 10,4 | 96,15 |
| 14 Б1 | 137,4 | 73 | 3,8 | 5,6 | 10,5 | 95,24 |
| 14 Б2 | 140 | 73 | 4,7 | 6,9 | 12,9 | 77,52 |
| 16 Б1 | 157 | 82 | 4 | 5,9 | 12,7 | 78,74 |
| 16 Б2 | 160 | 82 | 5 | 7,4 | 15,8 | 63,29 |
| 18 Б1 | 177 | 91 | 4,3 | 6,5 | 15,4 | 64,94 |
| 18 Б2 | 180 | 91 | 5,3 | 8 | 18,8 | 53,19 |
| 20 Ш1 | 194 | 150 | 6 | 9 | 30,6 | 32,68 |
| 20 К1 | 196 | 199 | 6,5 | 10 | 41,4 | 24,15 |
| 20 Б1 | 200 | 100 | 5,5 | 8 | 21,3 | 46,95 |
| 20 К2 | 200 | 200 | 8 | 12 | 49,9 | 20,04 |
| 25 Ш1 | 244 | 175 | 7 | 11 | 44,1 | 22,68 |
| 25 К1 | 246 | 249 | 8 | 12 | 62,6 | 15,97 |
| 25 Б1 | 248 | 124 | 5 | 8 | 25,7 | 38,91 |
| 25 Б2 | 250 | 125 | 6 | 9 | 29,6 | 33,78 |
| 25 К2 | 250 | 250 | 9 | 14 | 72,4 | 13,81 |
| 25 К3 | 253 | 251 | 10 | 15,5 | 80,2 | 12,47 |
| 30 Ш1 | 294 | 200 | 8 | 12 | 56,8 | 17,61 |
| 30 Б1 | 298 | 149 | 5,5 | 8 | 32 | 31,25 |
| 30 К1 | 298 | 299 | 9 | 14 | 87 | 11,49 |
| 30 Б2 | 300 | 150 | 6,5 | 9 | 36,7 | 27,25 |
| 30 Ш2 | 300 | 201 | 9 | 15 | 68,6 | 14,58 |
| 30 К2 | 300 | 300 | 10 | 15 | 94 | 10,64 |
| 30 К3 | 300 | 305 | 15 | 15 | 105,8 | 9,45 |
| 30 К4 | 304 | 301 | 11 | 17 | 105,8 | 9,45 |
| 35 Ш1 | 334 | 249 | 8 | 11 | 65,3 | 15,31 |
| 35 Ш2 | 340 | 250 | 9 | 14 | 79,7 | 12,55 |
| 35 К1 | 342 | 348 | 10 | 15 | 109,1 | 9,17 |
| 35 Б1 | 346 | 174 | 6 | 9 | 41,4 | 24,15 |
| 35 Б2 | 350 | 175 | 7 | 11 | 49,6 | 20,16 |
| 35 К2 | 350 | 350 | 12 | 19 | 136,5 | 7,33 |
| 40 Ш1 | 383 | 299 | 9,5 | 12,5 | 88,6 | 11,29 |
| 40 Ш2 | 390 | 300 | 10 | 16 | 106,7 | 9,37 |
| 40 К1 | 394 | 398 | 11 | 18 | 146,6 | 6,82 |
| 40 Б1 | 396 | 199 | 7 | 11 | 56,6 | 17,67 |
| 40 Б2 | 400 | 200 | 8 | 13 | 66 | 15,15 |
| 40 К2 | 400 | 400 | 13 | 21 | 171,7 | 5,82 |
| 40 К3 | 406 | 403 | 16 | 24 | 200,1 | 5 |
| 40 К4 | 414 | 405 | 18 | 28 | 231,9 | 4,31 |
| 40 К5 | 429 | 400 | 23 | 35,5 | 290,8 | 3,44 |
| 45 Ш1 | 440 | 300 | 11 | 18 | 123,5 | 8,1 |
| 45 Б1 | 446 | 199 | 8 | 12 | 66,2 | 15,11 |
| 45 Б2 | 450 | 200 | 9 | 14 | 76 | 13,16 |
| 50 Ш1 | 482 | 300 | 11 | 15 | 114,2 | 8,76 |
| 50 Ш2 | 487 | 300 | 14,5 | 17,5 | 138,4 | 7,23 |
| 50 Б1 | 492 | 199 | 8,8 | 12 | 72,5 | 13,79 |
| 50 Ш3 | 493 | 300 | 15,5 | 20,5 | 156,1 | 6,41 |
| 50 Б2 | 496 | 199 | 9 | 14 | 79,5 | 12,58 |
| 50 Ш4 | 499 | 300 | 16,5 | 23,5 | 173,8 | 5,75 |
| 50 Б3 | 500 | 200 | 10 | 16 | 89,7 | 11,15 |
| 55 Б1 | 543 | 220 | 9,5 | 13,5 | 89 | 11,24 |
| 55 Б2 | 547 | 220 | 10 | 15,5 | 97,9 | 10,21 |
| 60 Ш1 | 582 | 300 | 12 | 17 | 137 | 7,3 |
| 60 Ш2 | 589 | 300 | 16 | 20,5 | 170,7 | 5,86 |
| 60 Б1 | 596 | 199 | 10 | 15 | 94,6 | 10,57 |
| 60 Ш3 | 597 | 300 | 18 | 24,5 | 198,1 | 5,05 |
| 60 Б2 | 600 | 200 | 11 | 17 | 105,5 | 9,48 |
| 60 Ш4 | 605 | 300 | 20 | 28,5 | 225,6 | 4,43 |
| 70 Б1 | 691 | 260 | 12 | 15,5 | 129,3 | 7,73 |
| 70 Ш1 | 692 | 300 | 13 | 20 | 166 | 6,02 |
| 70 Б0 | 693 | 230 | 11,8 | 15,2 | 120,1 | 8,33 |
| 70 Б2 | 697 | 260 | 12,5 | 18,5 | 144,2 | 6,93 |
| 70 Ш2 | 698 | 300 | 15 | 23 | 190,4 | 5,25 |
| 70 Ш3 | 707 | 300 | 18 | 27,5 | 226,9 | 4,41 |
| 70 Ш4 | 715 | 300 | 20,5 | 31,5 | 258,6 | 3,87 |
| 70 Ш5 | 725 | 300 | 23 | 36,5 | 294,9 | 3,39 |
| 80 Ш1 | 782 | 300 | 13,5 | 17 | 164,6 | 6,08 |
| 80 Ш2 | 792 | 300 | 14 | 22 | 191,1 | 5,23 |
| 90 Ш1 | 881 | 299 | 15 | 18,5 | 191,5 | 5,22 |
| 90 Ш2 | 890 | 299 | 15 | 23 | 212,6 | 4,7 |
| 100 Ш1 | 990 | 320 | 16 | 21 | 230,6 | 4,34 |
| 100 Ш2 | 998 | 320 | 17 | 25 | 258,2 | 3,87 |
| 100 Ш3 | 1 006 | 320 | 18 | 29 | 285,7 | 3,5 |
| 100 Ш4 | 1 013 | 320 | 19,5 | 32,5 | 314,5 | 3,18 |
Двутавры стальные горячекатаные с параллельными гранями полок
Масса погонного метра — ГОСТ 26020-83
| Двутавр | Размеры (мм) | Вес метра (кг) | Метров в тонне | |||
| h | b | s | t | |||
| 10 Б1 | 100 | 55 | 4,1 | 5,7 | 8,1 | 123,46 |
| 12 Б1 | 117,6 | 64 | 3,8 | 5,1 | 8,7 | 114,94 |
| 12 Б2 | 120 | 64 | 4,4 | 6,3 | 10,4 | 96,15 |
| 14 Б1 | 137,4 | 73 | 3,8 | 5,6 | 10,5 | 95,24 |
| 14 Б2 | 140 | 73 | 4,7 | 6,9 | 12,9 | 77,52 |
| 16 Б1 | 157 | 82 | 4 | 5,9 | 12,7 | 78,74 |
| 16 Б2 | 160 | 82 | 5 | 7,4 | 15,8 | 63,29 |
| 18 Б1 | 177 | 91 | 4,3 | 6,5 | 15,4 | 64,94 |
| 18 Б2 | 180 | 91 | 5,3 | 8 | 18,8 | 53,19 |
| 20 Ш1 | 193 | 150 | 6 | 9 | 30,6 | 32,68 |
| 20 К1 | 195 | 200 | 6,5 | 10 | 41,5 | 24,1 |
| 20 К2 | 198 | 200 | 7 | 11,5 | 46,9 | 21,32 |
| 20 Б1 | 200 | 100 | 5,6 | 8,5 | 22,4 | 44,64 |
| 23 Ш1 | 226 | 155 | 6,5 | 10 | 36,2 | 27,62 |
| 23 К1 | 227 | 240 | 7 | 10,5 | 52,2 | 19,16 |
| 23 Б1 | 230 | 110 | 5,6 | 9 | 25,8 | 38,76 |
| 23 К2 | 230 | 240 | 8 | 12 | 59,5 | 16,81 |
| 24 ДБ1 | 239 | 115 | 5,5 | 9,3 | 27,8 | 35,97 |
| 26 Ш1 | 251 | 180 | 7 | 10 | 42,7 | 23,42 |
| 26 Ш2 | 255 | 180 | 7,5 | 12 | 49,2 | 20,33 |
| 26 К1 | 255 | 260 | 8 | 12 | 65,2 | 15,34 |
| 26 Б1 | 258 | 120 | 5,8 | 8,5 | 28 | 35,71 |
| 26 К2 | 258 | 260 | 9 | 13,5 | 73,2 | 13,66 |
| 26 Б2 | 261 | 120 | 6 | 10 | 31,2 | 32,05 |
| 26 К3 | 262 | 260 | 10 | 15,5 | 83,1 | 12,03 |
| 27 ДБ1 | 269 | 125 | 6 | 9,5 | 31,9 | 31,35 |
| 30 Ш1 | 291 | 200 | 8 | 11 | 53,6 | 18,66 |
| 30 Ш2 | 295 | 200 | 8,5 | 13 | 61 | 16,39 |
| 30 Б1 | 296 | 140 | 5,8 | 8,5 | 32,9 | 30,4 |
| 30 К1 | 296 | 300 | 9 | 13,5 | 84,8 | 11,79 |
| 30 Б2 | 299 | 140 | 6 | 10 | 36,6 | 27,32 |
| 30 Ш3 | 299 | 200 | 9 | 15 | 68,3 | 14,64 |
| 30 К2 | 300 | 300 | 10 | 15,5 | 96,3 | 10,38 |
| 30 ДШ1 | 300,6 | 201,9 | 9,4 | 16 | 72,7 | 13,76 |
| 30 К3 | 304 | 300 | 11,5 | 17,5 | 138,72 | 7,21 |
| 35 Ш1 | 338 | 250 | 9,5 | 12,5 | 75,1 | 13,32 |
| 40 Ш1 | 338 | 300 | 9,5 | 14 | 96,1 | 10,41 |
| 35 Ш2 | 341 | 250 | 10 | 14 | 82,2 | 12,17 |
| 35 К1 | 343 | 350 | 10 | 15 | 109,7 | 9,12 |
| 35 Ш3 | 345 | 250 | 10,5 | 16 | 91,3 | 10,95 |
| 35 Б1 | 346 | 155 | 6,2 | 8,5 | 38,9 | 25,71 |
| 35 К2 | 348 | 350 | 11 | 17,5 | 125,9 | 7,94 |
| 35 ДБ1 | 349 | 127 | 5,8 | 8,5 | 33,6 | 29,76 |
| 35 Б2 | 349 | 155 | 6,5 | 10 | 43,3 | 23,09 |
| 35 К3 | 353 | 350 | 13 | 20 | 144,5 | 6,92 |
| 36 ДБ1 | 360 | 145 | 7,2 | 12,3 | 49,1 | 20,37 |
| 40 Б1 | 392 | 165 | 7 | 9,5 | 48,1 | 20,79 |
| 40 Ш2 | 392 | 300 | 11,5 | 16 | 111,1 | 9 |
| 40 К1 | 393 | 400 | 11 | 16,5 | 138 | 7,25 |
| 40 Б2 | 396 | 165 | 7,5 | 11,5 | 54,7 | 18,28 |
| 40 Ш3 | 396 | 300 | 12,5 | 18 | 123,4 | 8,1 |
| 40 ДШ1 | 397,6 | 302 | 11,5 | 18,7 | 124 | 8,06 |
| 40 ДБ1 | 399 | 139 | 6,2 | 9 | 39,7 | 25,19 |
| 40 К2 | 400 | 400 | 13 | 20 | 165,6 | 6,04 |
| 40 К3 | 409 | 400 | 16 | 24,5 | 202,3 | 4,94 |
| 40 К4 | 419 | 400 | 19 | 29,5 | 242,2 | 4,13 |
| 40 К5 | 431 | 400 | 23 | 35,5 | 291,2 | 3,43 |
| 45 Б1 | 443 | 180 | 7,8 | 11 | 59,8 | 16,72 |
| 45 Б2 | 447 | 180 | 8,4 | 13 | 67,5 | 14,81 |
| 45 ДБ1 | 450 | 152 | 7,4 | 11 | 52,6 | 19,01 |
| 45 ДБ2 | 450 | 180 | 7,6 | 13,3 | 65 | 15,38 |
| 50 Ш1 | 484 | 300 | 11 | 15 | 114,4 | 8,74 |
| 50 Ш2 | 489 | 300 | 14,5 | 17,5 | 138,7 | 7,21 |
| 50 Б1 | 492 | 200 | 8,8 | 12 | 73 | 13,7 |
| 50 Ш3 | 495 | 300 | 15,5 | 20,5 | 156,4 | 6,39 |
| 50 Б2 | 496 | 200 | 9,2 | 14 | 80,7 | 12,39 |
| 50 ДШ1 | 496,2 | 303,8 | 14,2 | 21 | 155 | 6,45 |
| 50 Ш4 | 501 | 300 | 16,5 | 23,5 | 174,1 | 5,74 |
| 55 Б1 | 543 | 220 | 9,5 | 13,5 | 89 | 11,24 |
| 55 Б2 | 547 | 220 | 10 | 15,5 | 97,9 | 10,21 |
| 60 Ш1 | 580 | 320 | 12 | 17 | 142,1 | 7,04 |
| 60 Ш2 | 587 | 320 | 16 | 20,5 | 176,9 | 5,65 |
| 60 Б1 | 593 | 230 | 10,5 | 15,5 | 106,2 | 9,42 |
| 60 Ш3 | 595 | 320 | 18 | 24,5 | 205,2 | 4,87 |
| 60 Б2 | 597 | 230 | 11 | 17,5 | 115,6 | 8,65 |
| 60 Ш4 | 603 | 320 | 20 | 28,5 | 234,2 | 4,27 |
| 70 Ш1 | 683 | 320 | 13,5 | 19 | 169,9 | 5,89 |
| 70 Б1 | 691 | 260 | 12 | 15,5 | 129,3 | 7,73 |
| 70 Ш2 | 691 | 320 | 15 | 23 | 197,6 | 5,06 |
| 70 Б2 | 697 | 260 | 12,5 | 18,5 | 144,2 | 6,93 |
| 70 Ш3 | 700 | 320 | 18 | 27,5 | 235,4 | 4,25 |
| 70 Ш4 | 708 | 320 | 20,5 | 31,5 | 268,1 | 3,73 |
| 70 Ш5 | 718 | 320 | 23 | 36,5 | 305,9 | 3,27 |
| 80 Б1 | 791 | 280 | 13,5 | 17 | 159,5 | 6,27 |
| 80 Б2 | 798 | 280 | 14 | 20,5 | 177,9 | 5,62 |
| 90 Б1 | 893 | 300 | 15 | 18,5 | 194 | 5,15 |
| 90 Б2 | 900 | 300 | 15,5 | 22 | 213,8 | 4,68 |
| 100 Б1 | 990 | 320 | 16 | 21 | 230,6 | 4,34 |
| 100 Б2 | 998 | 320 | 17 | 25 | 258,2 | 3,87 |
| 100 Б3 | 1 006 | 320 | 18 | 29 | 285,7 | 3,5 |
| 100 Б4 | 1 013 | 320 | 19,5 | 32,5 | 314,5 | 3,18 |
С параллельными гранями полки
Масса погонного метра — ТУ 14-2-685-86
| Двутавр | Размеры (мм) | Вес метра (кг) | Метров в тонне | |||
| h | b | s | t | |||
| 10KT1 | 94 | 200 | 6,5 | 10 | 20,6 | 48,54 |
| 10KT2 | 95,5 | 200 | 7 | 11,5 | 23,2 | 43,1 |
| 11.5KT1 | 110 | 240 | 7 | 10,5 | 25,9 | 38,61 |
| 11.5KT2 | 111,5 | 240 | 8 | 12 | 29,5 | 33,9 |
| 13ШТ1 | 122 | 180 | 7 | 10 | 21,1 | 47,39 |
| 13ШТ2 | 124 | 180 | 7,5 | 12 | 24,4 | 40,98 |
| 13KT1 | 124 | 260 | 8 | 12 | 32,4 | 30,86 |
| 13KT2 | 125,5 | 260 | 9 | 13,5 | 36,3 | 27,55 |
| 13KT3 | 127,5 | 260 | 10 | 15,5 | 41,3 | 24,21 |
| 15ШТ1 | 142 | 200 | 8 | 11 | 26,6 | 37,59 |
| 15ШТ2 | 144 | 200 | 8,5 | 13 | 30,2 | 33,11 |
| 15KT1 | 144,5 | 300 | 9 | 13,5 | 42,1 | 23,75 |
| 15ШТ3 | 146 | 200 | 9 | 15 | 33,9 | 29,5 |
| 15KT2 | 146,5 | 300 | 10 | 15,5 | 47,9 | 20,88 |
| 15KT3 | 148,5 | 300 | 11,5 | 17,5 | 54,1 | 18,48 |
| 17.5ШТ1 | 165,5 | 250 | 9,5 | 12,5 | 37,3 | 26,81 |
| 17.5ШТ2 | 167 | 250 | 10 | 14 | 40,8 | 24,51 |
| 17.5KT1 | 168 | 350 | 10 | 15 | 54,6 | 18,32 |
| 17.5ШТ3 | 169 | 250 | 10,5 | 16 | 45,4 | 22,03 |
| 17.5KT2 | 170,5 | 350 | 11 | 17,5 | 62,6 | 15,97 |
| 20ШТ1 | 190,5 | 300 | 9,5 | 14 | 47,8 | 20,92 |
| 20ШТ2 | 192,5 | 300 | 11,5 | 16 | 55,2 | 18,12 |
| 20KT1 | 193 | 400 | 11 | 16,5 | 68,7 | 14,56 |
| 20ШТ3 | 194,5 | 300 | 12,5 | 18 | 61,3 | 16,31 |
| 20KT2 | 196,5 | 400 | 13 | 20 | 82,4 | 12,14 |
| 25ШТ1 | 238,5 | 300 | 11 | 15 | 56,9 | 17,57 |
| 25ШТ2 | 241 | 300 | 14,5 | 17,5 | 68,9 | 14,51 |
| 25ШТ3 | 244 | 300 | 15,5 | 20,5 | 77,7 | 12,87 |
| 25ШТ4 | 247 | 300 | 16,5 | 23,5 | 86,6 | 11,55 |
| 30ШТ1 | 286,5 | 320 | 12 | 17 | 70,7 | 14,14 |
| 30ШТ2 | 290 | 320 | 16 | 20,5 | 80 | 12,5 |
| 30ШТ3 | 294 | 320 | 18 | 24,5 | 102,3 | 9,78 |
| 30ШТ4 | 298 | 320 | 20 | 28,5 | 116,5 | 8,58 |
Двутавр 36м: размеры и характеристики профиля
Двутавровый профиль 36М представляет собой специальную горячекатаную конструкцию для подвесных путей. Такие изделия используются для формирования опорных конструкций перекрытий или в постройках с большими пролетами.
Двутавровые балки имеют ряд преимуществ, что делает их незаменимым элементом в строительстве.
В данном варианте наклон внутренней грани не превышает 12 %. Производство изделия выполняется согласно положениям госстандарта 19425-74. Параметры профиля следующие: высота – 360 мм при полной ширине 130 мм. Показатель толщины перемычки в этом профиле равен 9, 5 мм, значение толщины одной полки – 16 мм. Метровый профиль 36М весит 57, 9 кг.
Технические характеристики и размеры двутавра 22
Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.
Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.
Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности.
Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.
На заметку! Двутавровые балки № 22 также варьируются по степени прочности проката. Выделяют высокую (маркировка «А»), повышенную (индекс«Б») и обычную (маркировка «В») точность.
Двутавр 12: размеры и масса профиля, маркировка
Данный тип профиля изготавливают в соответствии с положениями ГОСТа 8239-89. Он представлен в нескольких вариациях. Маркировка определяет особенности изделия. Так, буква «Б» обозначает грани полок без наклона на стандартных двутаврах. Маркировка «Ш» указывает на параллельность граней полок на широкополочных профилях. Буква «К» характеризует колонные двутавры. Узкополочные профили маркируются пометкой «У», а среднеполочные балки имеют индекс «Д».
В сравнении с № 10, двутавровая балка № 12 способна выдерживать более значительные несущие нагрузки, прогибы и сжатие.
Полная высота профиля 12 размера составляет 120 мм. Его общая ширина равна 64 мм. Стенка изделия по толщине равна 4, 8 мм, а перемычка — 7, 3 мм. Погонный метр такого двутавра весит 11,54 кг.
Обратите внимание! Приведенные размерные данные носят ознакомительный характер, они являются справочными и формируются исходя из номинального размера при плотности металла 7,85 г/см³.
Теперь о металлических балках
Исходя из опыта практического использования, в таком случае разговор идет, как правило, о двутавре, одной из разновидностей фасонного черного металлопроката. Если точнее, то правильное название – двутавровая балка, сортамент определяется в ГОСТ Р 57837-2017.
Но порой используются и другие виды металлопроката, такие как трубный (всевозможные полые трубы) и фасонный. О второй группе немножко подробнее.
Виды фасонного проката
Конечно же, к этой группе относится двутавровая балка (форма сечения в виде буквы «Н»), и другие виды проката, выделим:
- швеллер, он имеет П-образный профиль, активно применяется при монтаже перекрытий;
- тавр, с сечением в форме буквы «Т», и с подобным профилем рельс. Встречаются в частных домовладениях как элемент перекрытия погребов и хозяйственных построек;
- уголок, с сечением в виде буквы «Г», применяется в качестве балки очень редко. При незначительных несущих нагрузках и как дополнительный компонент в индивидуальном строительстве (здания и иные сооружения хозяйственного предназначения).
Но все же наиболее часто применяется именно двутавр. Об особенностях его выбора далее.
Стройка одного из аэропортов. Как видите, применяют металлические балки перекрытия
Технические показатели, размер и вес двутавра 20
Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.
Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.
Как вариант такой двутавр может быть изготовлен из сварных балок. Важно отметить, что он имеет более широкую сферу применения.
Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания.
Двутавр 14: размеры и особенности конструкции
Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.
Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками.
Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг. Двутавровая балка такого типа имеет разновидности.
Таблица двутавров № 14 наглядно это демонстрирует:
| Вид профиля | Ширина, мм | Высота, мм | Толщина полки, мм | Толщина стенки, мм | Масса 1 м длины, кг |
| 14 | 73 | 140 | 7,5 | 4,9 | 13,68 |
| 14С | 80 | 140 | 9,1 | 5,5 | 16,9 |
| 14Б1 | 73 | 137,4 | 5,6 | 3,8 | 10,5 |
| 14Б2 | 73 | 140 | 6,9 | 4,7 | 12,9 |
