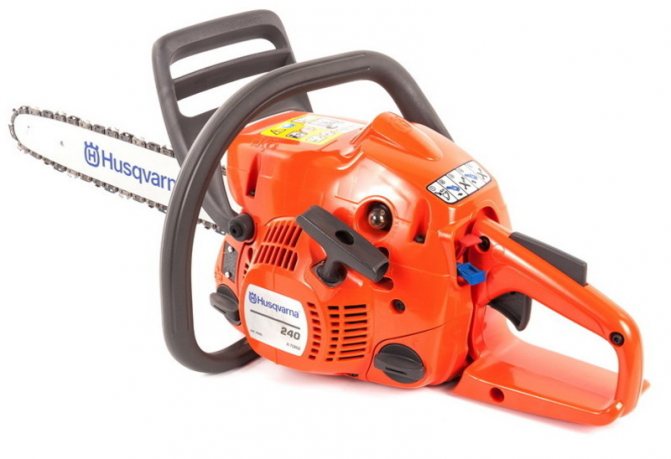

Обзор полупрофессиональной бензопилы Husqvarna 240

Рынок бензопил тщательно сегментируется производителями, которые стараются облегчить потребителю выбор и в то же время не упустить покупателей, ищущих нестандартные решения. В общем представлении выделяются мощные и маломощные, компактные и массивные, бытовые и профессиональные модели. При этом особым спросом пользуются и периферийные бензопилы, объединяющие в себе несколько разноплановых качеств. К таким агрегатам относится версия Husqvarna 240, наделенная мощностью полупрофессиональной пилы и эргономикой бытовой модели.

Неисправности бензопилы

Предлагаем ознакомиться с неполадками, свойственными бензопилам торговой марки “Хускварна”.
Бензопила “Хускварна” не заводится, или заводится и сразу глохнет при нагрузке. Причины следующие:

• закончилось топливо;
• низкое качество топливной смеси;
• забился фильтр;
• подмокла, сгорела, закоптилась свеча;
• проблема с системой зажигания;
• не отрегулирован карбюратор;
• заклинило поршень цилиндра;
• износ поршневой группы.

Инструмент сильно вибрирует при работе:

• ослабли крепежи;
• виброгасящие элементы разболтались;
• разбалансировка.

Резко увеличился расход топливной смеси:

воздушный фильтр загрязнен и требует замены.

Цепь продолжает вращаться в режиме холостого хода:

• не настроен карбюратор;
• износ поршня.

Пила сильно нагревается во время работы:

искроуловитель вышел из строя.

Предлагаем посмотреть на работу бензопилы Husqvarna 240 на видео.

Техническое обслуживание бензопилы “Хускварна” 240

Для обеспечения длительного срока эксплуатации цепной бензопилы владельцу техники необходимо регулярно производить обслуживающие работы, которые сводятся к следующему:

• заправка топливом и маслом;
• заточка цепи;
• очистка инструмента от загрязнений;
• обслуживание воздушного фильтра;
• обслуживание свечи зажигания;
• настройка карбюратора;
• проверка состояния тормозной системы;
• очистка масляных канальцев;
• замена звездочки;
• обслуживание направляющей.

Новые владельцы техники задают следующие вопросы:

• как снять карбюратор с бензопилы “Хускварна” 240;
• как своими силами отрегулировать карбюратор на бензопиле Husqvarna 240.

Регулировка карбюратора

После обкатки, некоторые владельцы бензопилы проводят регулировку карбюратора. Она состоит из нескольких этапов:

1. Заведите пилу, проверните регулировочные винты высоких и низких оборотов до упора. Отверните обратно на 1,5 оборота;
2. Прогрейте пилу около 10 минут. Выставьте холостой ход винтом холостого хода. При правильных настройках цепь не будет перемещаться по шине на холостом ходу;
3. Проверьте работу пилы на ускорение. При нажатии на акселератор скорость должна, быстро возрасти.

Предлагаем посмотреть видео, в котором показано как производится разборка и сборка цепной бензопилы Husqvarna 240.

На следующем видео видно, как выполняется регулировка карбюратора бензопилы “Хускварна” 240 своими руками.

Общие сведения о бензопиле

Husqvarna – небезызвестный бренд для тех, кто профессионально работает с бензопилами, а также для дачников и садоводов. Во всем мире не так много компаний, которые предлагают технику аналогичного качества. Пожалуй, конкуренцию этой марке может составить только производитель Shtill. Так или иначе, модификация 240 полностью укладывается в лучшие представления о продукции Husqvarna, которые складывались десятилетиями. Бензопила продолжает концепцию небольшой бытовой пилы 236, но с существенными доработками. Во-первых, благодаря технологии X-Torq конструкторы значительно повысили мощностный потенциал агрегата. Во-вторых, были внесены изменения в опциональное обеспечение, за счет которых бензопила «Хускварна» в новом исполнении стала удобнее и безопаснее.

Какие же задачи способен выполнять данный аппарат? По большей части это работы в рамках частного хозяйства – заготовка дров, подрезка кустарников и деревьев, расчистка участка и т. д. Но если обычные модели бытового назначения выполняют подобные работы в небольших объемах, то версия 240 отличается от них производительностью и выносливостью. То есть, для полного обслуживания загородного домовладения эта бензопила подойдет оптимально.

Технологические особенности

Обычно разработка практичной и развитой в мощностном плане техники исключает столь же внимательный подход к новым технологиям и функциям. Зачастую дополнительный опционал даже противоречит утилитарности тех же бензопил. Но в данном случае ради сохранения идеи эргономичного домашнего агрегата создатели позаботились и о новейших системах безопасности, и о решениях, повышающих удобство обращения с конструкцией. Итак, бензопила «Хускварна» в модификации 240 обеспечена системой гашения вибраций, механизмом бокового натяжения цепи, комбинированным управлением дросселем, возможностью быстрого пуска и т. д. С точки зрения повышения производительности можно выделить уже упомянутую систему X-Torq. С одной стороны, она минимизирует количество выбросов, а с другой – сокращает объемы потребления топлива. И на этом фоне общая оптимизация работы двигателя способствует повышению мощности.

Пильная гарнитура

Мощный карбюраторный привод позволил задействовать преимущества производительной шины длиной 52 см.

• В конструкции пилы модели 5200 и ее прототипов использована стандартная схема подачи в пропил цепного масла. Расходный материал поступает на вход насоса с фиксированной производительностью из отдельного бака объемом 320 мл.
• Скорость срабатывания тормоза аварийной остановки обеспечивает безопасность распиловочных работ при возникновении травмоопасных моментов при отдаче или обрыве пильной цепи. Китайская пила совместима с пильными гарнитурами других брендов.

Входящая в прилагаемый комплект инструкция по эксплуатации подает небольшой объем информации по подготовке инструмента к работе, особенностям обслуживания.

Используя ее рекомендации, владелец может отрегулировать карбюратор, натянуть цепь или выполнить в домашних условиях несложный ремонт своими руками.

Технические характеристики Husqvarna 240

Технические характеристики двигателя бензопилы Хускварна 240:

• выходная мощность мотора 1500 Вт;
• объем цилиндра 38,2 см.куб;
• частота вращения двигателя бензопилы на максимальной мощности 9000 об/минуту;
• частота оборотов на холостом ходу 3000 об/минуту;
• тип свечи зажигания — Champion RCJ7Y;
• зазор между электродами — 0,5 мм;
• зазор модуля зажигания — 0,3 мм;
• масляный насос с фиксированным потоком;
• максимальный уровень производительности масляного насоса бензопилы — 8 мл/минуту.

Технические характеристики режущего аппарата бензопилы Хускварна 240:

• длина пильного полотна — 16 дюймов/40 см;
• минимальная длина шины — 33 см;
• максимальная длина шины 40 см;
• тип цепи — H37
• средняя скорость вращения цепи — 16,3 м/с;
• максимальная скорость вращения — 21,7 м/с;
• узкий хвостовик шины.

Прочие технические параметры бензопилы husqvarna 240:

• вес бензопилы husqvarna 240 составляет 4,7 кг. без оборудования для произведения пиления;
• объем бака для масла — 0, 21 л;
• мощность звука двигателя при работе — 113 дБ;
• оказываемое звуковое воздействие на уши оператора — 100 дБ;
• уровень вибрации рукоятки — от 2,1 м/с до 2,7 м/с.

Достоинства и недостатки модели Husqvarna 240

Проанализировав многочисленные отзывы о модели бензопилы Хускварна 240, можно сделать вывод о том, какие её параметры и особенности больше всего привлекают владельцев или напротив, не нравятся им.

Достоинствами модели называют:

• мощность;
• высокое качество распила любой древесины;
• качественная сборка;
• небольшой вес;
• удобная рукоятка;
• качественная система виброгашения;
• хорошее сервисное обслуживание.

К недостаткам относят:

• шум при работе;
• не предназначена для профессионального использования, только для бытового.

Видео обзор работы husqvarna 240

Видео отзыв о работе пилы Хускварна

Обзор пилы Хускварна от владельца

Распил большого бревна с помощью бензопилы Хускварна 240

Общие характеристики бензопил Хусквара

Конечно, у этого производителя, известного более 300 лет, имеется свое лицо. У бензопил Хускварна оно имеет приятный ярко-оранжевый цвет.

Кстати, отклонения в цвете, а также излишняя глянцевость или матовость обшивки могут свидетельствовать о подделке. Также, как и насыщенный черный цвет ручек и щитка, у оригинальных изделий он скорее темно-серый. А само количество подделок – лишнее свидетельство популярности бренда.

Все марки этих пил имеют цифровую маркировку из 3-х или 4-х цифр, в которой первая – порядковый номер поколения пилы, а две, следующие за ней – округленный объем бензинового двухтактного двигателя. Также после цифр могут стоять буквы:

• е – обозначает наличие функции легкого старта SmartStart;
• XP – свидетельствует о наличии системы предварительной очистки воздуха AirInjection;
• G – имеют подогрев ручек и карбюратора.

Еще есть обозначения:

• более экономичного двигателя — X-Torq;
• повышенной способности работы в плохих погодных условиях и на не очень качественном топливе – AutoTune – это профессиональные пилы;
• улучшенной защите от вибрации — Low Vib.

Слабые места бензопил Хускварна

Несмотря на то, что более 80% всех отзывов пользователей бензопил Хускварна определенно положительны, мы отобрали некоторые проблемы, характерные для поколений 1 и 2, наиболее часто используемых россиянами в домашнем хозяйстве.

На первом месте стоит проблема незначительного подтекания масла из системы смазки цепи, иногда подобное случается даже на неработающих пилах.

Второй общей, характерной для Хускварны неприятной особенностью, владельцы называют значительно более жесткий, чем у других бензопил, стартер. Особенно это становится заметным, если пила имеет привычку запускаться далеко не с первого-второго раза, что случается в некоторых случаях, если владелец не проверил эту функцию при покупке. Это чаще всего происходит из-за некачественной заводской настройки карбюратора, чем грешат довольно многие бытовые Хускварны.

Абсолютно все пользователи, оставившие не лестные отзывы об этих пилах, отмечают отвратительный перевод на русский язык инструкции к бензопиле. Кроме того, что она написана непонятным языком и требует во многих случаях додумывания и смысловой коррекции, в ней иногда содержатся явные неточности.

Иногда нарекания вызывают также цепи Хускварн, требующие частой подтяжки на первоначальном этапе эксплуатации, пока они не растянутся.

Некоторые модели иногда глохнут при повороте на 90° при спиливании деревьев.

Но самые большие нарекания вызывают цены на фирменное масло, замена которого на более дешевые марки служит причиной отказа в гарантийном обслуживании и ремонте.

Положительные стороны бензопилы

Нужно сказать, что подобных отзывов о бензопилах Хускварна не так уж и много и они явно перекрываются общим положительным впечатлением от их работы. Все отмечают:

• великолепную сбалансированность инструментов;
• малую вибрацию и низкую шумность при работе;
• достаточный запас мощности для выполнения функций, предусмотренных для каждой конкретной модели.

Если же сучкорезом распиливают толстую дубовую колоду, то мощности может и не хватить.

Из перечисленных моделей с такой работой может справиться только полупрофессиональная 365-я, но и ей после 40 – 50 минут работы нужно давать отдых.

Выбирая конкретную модель Хускварны, определите, для каких целей она вам нужна, и только после этого сопоставляйте ее цену с вашими возможностями. Правильно подобранная пила свободно может прослужить 5 и более лет при достаточно напряженной эксплуатации, чем вряд ли смогут похвастаться пилы менее известных брендов.

Неисправности бензопилы Husqvarna 240

Основными причинами поломок популярной модели шведского бренда, как правило, служит неправильная эксплуатация или износ основных деталей работающих механизмов пилы. Большинство из неисправностей садового инструмента можно устранить самостоятельно, что позволяет сэкономить солидную сумму и время владельца.

Почему вытекает бензин – причины и устранение неисправности

Произвольное вытекание бензина становится частой причиной пробоя топливного бака или нарушения работы насоса, отвечающего за перекачку горючего по топливным трубкам. Если причина поломки кроется в насосе, то его потребуется заменить, так как помпа не поддается ремонту.

Устранить пробой топливного бачка можно самостоятельно. Если отверстие не большое, то его можно обработать герметиком. Если же отверстие в бачке слишком крупное, значит потребуется заменить весь пластиковый резервуар.

Достоинства бензопилы Husqvarna 240

• Модель оснащена двигателем новой технологии X-TORQ. Х. Поэтому Husqvarna 240 отличается повышенной экологичностью за счет уменьшения выбросов выхлопа. Также, конструкция мотора позволяет бережливо использовать топливо, уменьшая его расход.
• Встроенная система очистки воздуха Air Injection уменьшает износ фильтров инструмента.
• Системой уменьшения колебаний уменьшает негативные воздействия на организм человека. Производитель вывел двигатель дальше от места крепления ручек и поставил глушители.
• Удобная регулировка натяжения цепи находится сбоку инструмента.
• Инерционный тормоз обеспечивает безопасное пользование Husqvarna 240.

Из недостатков модели пользователи отмечают высокий расход масла из-за механического насоса. Также, воздушный фильтр следовало б выполнить из более прочного материала.

Чтобы уменьшить расход топлива советуем разводить масло в соотношении 1:50.

Особенности бензопилы Husqvarna 240

Бензопила Husqvarna 240 относится к полупрофессиональному инструменту. Хорошо подходит для распилки досок в частном секторе или спилки веток в саду.

Производство и сбор машины происходит в США. Инструмент идет с гарантией в два года.

Бензопилы Husqvarna 240 имеют достойные технические показатели:

• Двухтактный двигатель объемом 38,2 см³ и силой в 1,5 кВт.
• Топливный бак величиной 0,4 л и масляный – в 0,2 л.
• Оптимальная длина шины в 38 см.
• Высокий уровень шума, больше 100 дБ.
• Система зажигания IIDA со свечой в 0,5 мм.
• 4,7 кг веса без пильных принадлежностей.
• 9 тыс. оборотов цилиндра в минуту.
• Масляный насос с фиксированным потоком.

Пила Husqvarna 240 в комплекте идет с шиной и цепью, комплектом ключей и защитным чехлом. И, конечно, с правилами эксплуатации.

Дополнительно к бензопиле необходимо приобрести заточной набор, масло двухтактное и цепное.

Покупайте инструмент у официальных дилеров компании Husqvarna.

Общая характеристика бензопил

Бензопила. это портативный, незаменимый в частном хозяйстве инструмент для рубки и распилки дерева.

Бытовые машины рассчитаны на работу 1 – 3 часа в день или 50 часов в месяц. Их конструкция проста и отличается небольшим весом и малой мощностью. Хороший выбор для выполнения работ нерегулярного характера.

Профессиональные модели выдерживают большие нагрузки и 8 часов беспрерывной работы. Их мощность начинается от 2,5 кВт и 9 тыс./мин. оборотов цепи. Используются в лесном хозяйстве и промышленном производстве.

Промежуточным звеном являются полупрофессиональные бензопилы. Они являются надежным помощником, как в ремонте, так и в валке деревьев. Универсальный выбор для систематического использования. Пилы отличаются хорошей мощностью, но предназначены для работы в 3 – 4 часа в день.

При выборе бензопилы необходимо определиться с задачами, которые она будет выполнять. И подобрать необходимую по мощности модель. Тогда она отслужит в хозяйстве в течение многих лет.

Технические характеристики

Создатели в процессе разработки уделяли внимание и силовой начинке, и конструкционному исполнению. В итоге получилась сбалансированная по своим возможностям и опциям пила Husqvarna 240, характеристики которой подтверждают ее богатый рабочий потенциал:

• Мощность – 2 л. с.
• Силовой потенциал – 1,5 кВт.
• Длина шины агрегата – максимум 40 см.
• Количество звеньев цепи – 56.
• Ширина паза – 1,3 мм.
• Объем движка – 38,2 см3.
• Объем топливного бака – 300 мл.
• Емкость масляного бака – 200 мл.
• Шумовое воздействие – 113 дБ.
• Масса – 4,7 кг.

Инструкция по эксплуатации

В эксплуатационной инструкции собрана основная информация о цепной бензопиле “Хускварна” 240, которая поможет владельцу техники в короткие сроки освоиться с инструментом и пользоваться им для своих нужд соблюдая правила безопасности.

Устройство бензопилы Husqvarna

Оригинальное эксплуатационное руководство к бензопиле Husqvarna 240 можно прочесть здесь: Ваш браузер не поддерживает фреймы Скачать Руководство по эксплуатации бензопилой Husqvarna 240

Основные пункты эксплуатационного руководства:

• Знакомство с устройством цепной бензопилы Husqvarna 240.
• Этапы сборки бензоинструмента в рисунках и с описаниями.
• Знакомство с техническими характеристиками модели 240 цепной пилы “Хускварна”.
• Требования безопасности при работе с цепной бензопилой.
• Знакомство с правильными приемами работы, способами пиления.
• Порядок действий, подготавливающий бензопилу Husqvarna 240 к работе.
• Сведения об обкатке и приработочном периоде.
• Описание приготовления качественной смеси для двухтактного мотора бензопилы.
• Порядок запуска пилы.
• Обслуживающие и регулировочные работы.
• Неисправности, их причины и способы выявления.
• Комплектность цепной пилы “Хускварна” 240.

Безопасность при работе с цепной бензопилой Husqvarna 240:

• приступать к работе только изучив инструкцию;
• пользоваться защитной одеждой, защитными очками, перчатками и другими средствами;
• не производить разборку пилы и другие ремонтные работы при работающем моторе и подсоединенном высоковольтном проводе;
• нельзя запускать или работать с бензоинструментом в помещении;
• заправка производится на расстоянии не менее 5 м от места проведения распиловочных работ;
• не курить в рабочей зоне;
• пилить всей шиной, а не ее концом — это может привести к травме в результате возникновения отдачи;
• исключить посторонних из зоны проведения работ.

Первый запуск и обкатка

Алгоритм действий:

• Сборка инструмента, монтаж пильной гарнитуры, натяжка цепи.
• Приготовление смеси моторного масла (2Т) и неэтилированного бензина (АИ-92) в необходимых пропорциях (50/1).
• Заправка бензопилы топливной смесью и маслом для смазки цепи.
• Проверка надежности креплений, затяжка крепежей.
• Запуск цепной пилы.
• Проверка работоспособности, настройка, корректировка: холостого хода; цепного тормоза; масляного насоса.
• Приработка двигателя.

Приработка (обкатка) бензопилы Husqvarna 240 длится не менее 10 часов. Этого времени вполне достаточно для того, чтобы все движущиеся части инструмента притерлись друг к другу в щадящих условиях пониженных нагрузок.

Техническое обслуживание

Обслуживание бензопилы Husqvarna 240 сводится к следующим действиям:

• Очистка бензоинструмента от опилок, масляных и бензиновых пятен и других загрязнений
• Работы по очистке или замене свечи зажигания, ведущей звездочки.
• Замена или заточка цепи.
• Настройка холостого хода.
• Ремонт тормозной системы.

Основные неполадки и способы их устранения

Бензопила совсем не заводится, возможные причины:

• топливный бак пуст;
• в топливо попала вода;
• качество топлива низкое;
• не соблюдена процедура запуска;
• карбюратор сбился с настроек или загрязнен;
• не очищен воздушный фильтр;
• засорены топливопроводы;
• поршневая группа изношена, кольца стерлись, нет компрессии;
• заклинило поршень;
• нет искры;
• зажигание не срабатывает;
• обрыв высоковольтного кабеля;
• проблемы со свечей.

Силовая установка работает, цепь не вращается:

• цепь перетянута;
• цепь ослабла.

Греется пильная гарнитура, масло не поступает:

• засор каналов по которым подается смазка;
• пустой масляный бачок.

Бензопила “Хускварна” 240 глохнет при увеличении нагрузки, причины:

• сбился карбюратор;
• неправильно работает система зажигания;
• требуется очистка или замена фильтра;
• свеча зажигания не отвечает (подмокла, закоптилась или сгорела).

Инструкция по техобслуживанию

Перед первым сеансом эксплуатации необходимо отрегулировать пилу. Это делается посредством специального Т-винта в системе карбюратора. С его помощью настраиваются оптимальные обороты холостого хода. В дальнейшем следует регулярно проверять действие системы тормоза. Производитель рекомендует его испытывать следующим образом: в работающем состоянии необходимо удерживать агрегат за две ручки над бревном, после чего отпустить переднюю ручку, чтобы рабочее полотно упало на древесную поверхность. Если в свободном падении цепь остановится под действием инерционного тормоза, значит, можно продолжать работу с техникой. Периодически следует проверять и наиболее «капризные» запчасти Husqvarna 240, среди которых свеча зажигания, глушитель и воздушный фильтр. Частота проверки зависит от интенсивности эксплуатации бензопилы. При частом использовании рекомендуется осуществлять проверку каждый 10-15 ч. непосредственной работы.

Как правильно отрегулировать

Для этого в конструкции устройства предусмотрено 3 регулировочных жиклера. Винт регулировки холостого хода (T) расположен вверху карбюратора. Ниже есть пара жиклеров регулировки подачи топлива на минимальных (L) и максимальных (H) оборотах, левый и правый соответственно.

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

1. Прогреваем в течение 5 минут.
2. Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
3. Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
4. Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

В процессе регулировки может возникнуть ситуация, при которой бензопила заглохнет. Это может быть из-за чрезмерно выкрученных жиклеров, слишком богатой или бедной смеси.

Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.

Настройка зажигания после регулировки карбюратора

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

1. Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
2. В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
3. Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
4. При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

Модификации

В Husqvarna стараются каждую успешную модель дополнять версиями, обеспеченными некоторыми доработками. Поскольку у пользователей бывают противоречивые мнения относительно той или иной характеристики, иногда на свет появляются несколько модификаций, предназначенных для разных потребительских категорий.

В случае с Husqvarna 240 можно говорить о версиях S и SG. Первая менее популярна и является оптимизированным вариантом, рассчитанным как раз на мелкоформатные операции с небольшими ресурсными затратами в процессе работы. Модификация SG получила переработанную силовую начинку. Она не прибавила в мощности и производительности, однако стала надежнее и выносливее. То есть качество пиления сохранилось прежнее, но износостойкость элементной базы повысилась.

Положительные отзывы

Агрегат в целом устраивает большую часть пользователей. Его хвалят и за высокую мощность, и за внедрение современных технологических решений, а также за удобство эксплуатации. В то же время сохранилась и фирменная надежность корпуса. Хотя часть элементов внешней защиты изготовлена из пластика, к ним претензий практически не встречается. В отличие от конкурентных бытовых моделей с повышенной производительностью в данном случае можно отметить и надежный карбюратор Husqvarna 240, который не доставляет проблем при настройке. Рекомендуемые параметры устанавливаются еще в заводских условиях, но при желании каждый пользователь может его перенастроить под свои нужды. К слову, одним из плюсов данного карбюратора также является оптимизированное потребление топливной смеси. Ее регуляция позволяет экономить расходы бензина, не снижая при этом ресурсный силовой потенциал.

Регулировка карбюратора бензопилы

Карбюраторы большинства бензопил имеет три винта для регулировки:

• L – винт жиклера для регулировки низких оборотов
• H – винт жиклера для регулировки высоких оборотов
• Винт. Т у Партнёра и Хускварны (у Штиля LA ) – регулировка холостого хода бензопилы

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно растут, при закручивании смесь обедняется – обороты падают.

Винт Т(LA) предназначен для регулировки оборотов холостого хода. Основная настройка бензопилы производится на заводе-изготовителе при конечном испытании. Карбюратор, как правило, отрегулирован на подачу более богатой (чем оптимальная) топливной смеси. Заводскую регулировку необходимо сохраняться первые часы работы пилы. Затем (необязательно) производится более точная регулировка карбюратора.

Регулировку начинаем с настройки холостого хода, для этого вращаем винт T (LA) против часовой стрелки, добиваясь полной остановки цепи при устойчивых оборотах двигателя.

Для дальнейшей точной регулировки понадобиться тахометр и её лучше доверить специалистам. тем более что в большинстве случаев она может и не понадобиться.

Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Регулировка карбюратора бензопилы 180, 230, 250. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.

Винтом Н регулируется мощность и частота оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам, перегреву двигателя и выходу из строя поршневой бензопилы.

Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Регулировка карбюратора бензопилы на примере. Даём двигателю поработать около 10 сек. затем проверяем максимальные обороты двигателя тахометром. How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора на В этом видео Хускварна 240. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.

Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.

Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и по звуку напоминает работу четырехтактного на полном газу.

Эксплуатация и ремонт

Перед началом работы производитель рекомендует внимательно прочитать инструкцию по эксплуатации. В нее включены следующие разделы:

• сборка и подготовка Husqvarna 240 16″ X-Torq к эксплуатации;
• основные возможные неисправности прибора и их ремонт своими руками;
• безопасное использование электрооборудования;
• рабочие приемы по эксплуатации;
• приготовление топливной смеси, заправка бака;
• правила подготовки устройства к хранению, условия длительного хранения;
• настройки прибора.

Соблюдение советов, изложенных в руководстве по эксплуатации, позволит продлить срок службы товара, повысит производительность работ.

Деталировка — документ, который указывает, какие запчасти и детали входят в конструкцию пилы. Схема помогает во время ремонтных работ, когда необходимо разобрать и собрать прибор.

Если не запускается

При первом запуске бензопилы необходимо следовать руководству по эксплуатации, тогда прибор без проблем заведется. Со временем, когда узлы и механизмы изнашиваются, могут возникнуть проблемы. Распространенные поломки, почему не заводится бензопила:

• причина в загрязнении топливного фильтра, требуется его замена;
• протечка бензина, прорыв топливного канала;
• неисправная свеча зажигания или катушка;
• неработающая кнопка управления;
• усиленный подсос воздуха в карбюраторе;
• неправильно произведенная регулировка карбюратора;
• залипание колец.

Специалисты рекомендуют заменять детали на оригинальные элементы, чтобы производительность работ прибора не падала.

Как отрегулировать карбюратор

Если нет возможности обращаться к специалистам, регулировка карбюратора бензопилы Хускварна возможна своими руками. Этапы процесса:

1. Очистка оборудования от песка и грязи с помощью компрессора.
2. Подготовка инструментов: понадобится специальная отвертка для винтов с нестандартными шлицами.
3. Винты H и L перевести на 1,5 оборота, рычаг T ослабить.
4. Запуск и прогрев пилы до 3 минут.
5. Винтом L довести до максимального оборота холостого хода, повернуть винт на 1/4 против часовой стрелки.
6. Постепенно увеличить холостые обороты, закручивая винт T.
7. Отрегулировать винтом H максимум оборотов двигателя. Оптимально использовать для этого электронный тахометр.

Если все настройки выставлены верно, прибор запустится и выдаст максимальные обороты. После этого нужно дать пиле остыть.

Бензопилы «Хускварна» – основные неисправности

Инструмент шведского производителя способен превратить тяжелый труд в простое занятие. Модели бензопил «Хускварна 137», «Хускварна 240» и «Хускварна 365» отличает три особенности:

• высокая мощность двигателя;
• улучшенная система фильтрации двигателя;
• возможность поглощать излишние вибрации.

Если инструмент эксплуатировать строго по инструкции и своевременно устранять его неполадки, то он будет радовать надежной и стабильной работой. Правильно проведенный ремонт с оригинальными запчастями позволит пользоваться пилой продолжительное время.

Основной причиной поломки бензопилы чаще всего становятся сбои в двигателе, которые могут проявляться следующим образом:

• не заводиться;
• неустойчиво работать на холостых оборотах;
• заводиться и сразу глохнуть;
• не иметь достаточной мощности.

При этом неисправность следует искать в системе зажигания, поршневой группе или топливной системе. Нередко причина плохой работы инструмента может быть связана со сцеплением, тормозной системой, механизмами смазки, шиной.

Система зажигания

Ремонт бензопилы «Хускварна 240» своими руками, да и любой другой модели, следует начинать с поиска неисправности в системе зажигания.

В первую очередь специалисты рекомендуют достать и осмотреть свечу. Состояние этого элемента укажет на недочеты в работе топливной системы.

1. Если свеча полностью сухая, то значит, в цилиндр не попадает топливная смесь. В этом случае свеча вкручивается на место и ремонтируется топливная система.
2. Если свеча сильно залита топливной смесью, то могут быть нарушены правила запуска агрегата, или плохо отрегулирован карбюратор. Необходимо перекрыть подачу топлива и запустить стартер. Делается это для того, чтобы удалить избыток горючего. Свечу надо сначала очистить острым предметом, затем промыть с помощью моющих средств, просушить феном и установить на место. После этого инструмент запускается и проверяется его работа.
3. Если на свече отсутствуют остатки топлива, то ее надо прочистить, помыть и проверить на наличие искры. Ее отсутствие может говорить о нарушении зазора между маховиком и его магнитопроводом или о поломке модуля зажигания.

Неисправность в системе зажигания может быть связана с применением плохого масла или с неправильном соотношением бензина и масла.

Система подачи горючего

Если топливо не поступает в бак бензопилы, то на это могут быть две причины:

1. Засорился фильтр.
2. Засорилась крышка.

В этом случае топливо подается не в полном объеме, и инструмент не заводится или заводится и сразу глохнет. Ремонт заключается в прочистке воздушного фильтра и крышки.

Фильтр снимать необходимо очень аккуратно, чтобы забившая его грязь не попала в карбюратор. Чистится и моется он обычными моющими средствами.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Ремонт карбюратора

Сердцем любой бензопилы является карбюратор, с которым связано большинство поломок инструмента. Ремонт этого узла своими руками заключается в разборке и чистке. Если поломка серьезная, то за помощью следует обратиться в сервисный центр.

Чаще всего неисправности инструмента связаны с использованием бензина или масла низкого качества. Чтобы уберечь карбюратор от поломок, необходимо соблюдать некоторые меры профилактики:

1. Запускать бензопилу следует строго по инструкции.
2. Бензин не рекомендуется хранить в пластиковой емкости. Это поможет избежать сильного нагара.
3. Топливную смесь нельзя хранить долго, так как со временем она теряет свои качества.

Общие сведения о бензопиле

Husqvarna – небезызвестный бренд для тех, кто профессионально работает с бензопилами, а также для дачников и садоводов. Во всем мире не так много компаний, которые предлагают технику аналогичного качества. Пожалуй, конкуренцию этой марке может составить только производитель Shtill. Так или иначе, модификация 240 полностью укладывается в лучшие представления о продукции Husqvarna, которые складывались десятилетиями.

Бензопила продолжает концепцию небольшой бытовой пилы 236, но с существенными доработками. Во-первых, благодаря технологии X-Torq конструкторы значительно повысили мощностный потенциал агрегата. Во-вторых, были внесены изменения в опциональное обеспечение, за счет которых бензопила «Husqvarna» в новом исполнении стала удобнее и безопаснее.

Какие же задачи способен выполнять данный аппарат? По большей части это работы в рамках частного хозяйства – заготовка дров, подрезка кустарников и деревьев, расчистка участка и т. д. Но если обычные модели бытового назначения выполняют подобные работы в небольших объемах, то версия 240 отличается от них производительностью и выносливостью. То есть, для полного обслуживания загородного домовладения эта бензопила подойдет оптимально.

Негативные отзывы

Модель получилась удачной по многим параметрам, но отдельные неприятные нюансы встречаются почти в каждой оценочной категории. Если говорить об эргономике, это будет тугой шнур стартера, срабатывающий лишь через несколько попыток запуска. Что касается физического удобства при пилении, то есть и критика неудобного расположения рукояток – хотя это зависит от того, в каких условиях используется Husqvarna 240. Отзывы о дополнительных системах стабилизации тоже противоречивы. В этой части можно отметить и нарекания в адрес антивибрационной защиты, и претензии к шумоподавлению.

Регулировка карбюратора

Правильная настройка топливной системы способствует стабильности тяговых характеристик двигателя и экономному расходу горюче-смазочных материалов.

Необходимость отрегулировать карбюратор чаще всего возникает при переводе инструмента на сезонную эксплуатацию, применении бензина с другим октановым числом.

Работа производится в определенной инструкцией последовательности, после очистки фильтра воздухозаборника и прогрева цилиндра до рабочей температуры.

Основные признаки правильной регулировки карбюратора:

• приемистость двигателя и стабильность оборотов на всех режимах;
• отсутствие дымления и посторонних, в том числе детонационных шумов.

Если двигатель просто не заводится или заводится и глохнет, следует убедиться в наличии и качестве залитого топлива, исправности свечи зажигания.

Силовой агрегат глохнет при нажатии газа — основной причиной неисправности может быть обеднение смеси вследствие засорения главного жиклера.

Особенности использования

Особенности использования бензопилы Хускварна:

• внимательно изучите инструкцию по эксплуатации бензопилы;
• включение и выключение, работу на холостом ходу, заправку и прочие технические процедуры выполняйте только по инструкции;
• не устанавливайте стороннее оборудование на бензопилу Хускварна — используйте оригинальные запчасти и составляющие;
• во избежание отдачи от бензопилы не пилите несколько бревен сразу, не поворачивайте пилу боком во время окончания распила;
• движущаяся цепь бензопилы Хускварна не должна контактировать концевой частью направляющей шины с посторонними объектами;
• стойте чуть левее от пилы, а не прямо за режущей частью и корпусом — это уменьшить вероятность отдачи и опасных ситуаций.

Правила безопасного обращения с бензопилой Хускварна:

• во время перевозки или переноски бензопилы Хускварна снимайте со свечи зажигания провод, во избежание контакта и неконтролируемого включения инструмента;
• к работе с бензопилой допускается только владелец либо совершеннолетнее лицо, ознакомленное с правилами безопасной эксплуатации устройства;
• любые действия с бензопилой Хускварна следует выполнять в защитной экипировке, в особенности следует защищать руки — применяйте щиток, входящий в комплект;
• на руки также необходимо надевать специальные перчатки для обращения с цепными пилами;
• на ногах оператора должна быть надета плотная обувь с закрытым носком, защитные щитки;
• лицо оператора также нужно оберегать от воздействия опилок и неконтролируемой отдачи бензопилы — надевайте защитную маску и плотно прилегающую одежду, уши защищайте с помощью звукоподавляющих наушников;
• удерживайте бензопилу Хускварна двумя руками, запрещено удерживать работающую пилу одной рукой;
• вовремя проводите техническое обслуживание, ремонт, осмотр пилы на предмет повреждений и неисправностей, замену изношенных составляющих;
• проверяйте состояние креплений бензопилы Хускварна перед каждой работой, если крепление разболтано — закрепите его и только после начните работу;
• следует аккуратно обращаться не только с устройством, но и с топливом — не курите вблизи пилы или места заправки, смешивания топлива.

Инструкции и файлы

32 pdf 1.48MB

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку “Загрузить” и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка “Просмотр”, это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Инструкция HUSQVARNA 240 на русском языке в формате pdf для устройства: бензопила. Прочитайте инструкцию для ознакомления с функциями и условиями эксплуатации, характеристиками и способами исправления неисправностей. Данное руководство пользователя поможет использовать весь функционал изделия и увеличит срок службы при условии соблюдения всех правил изложенных в документе.

Описание

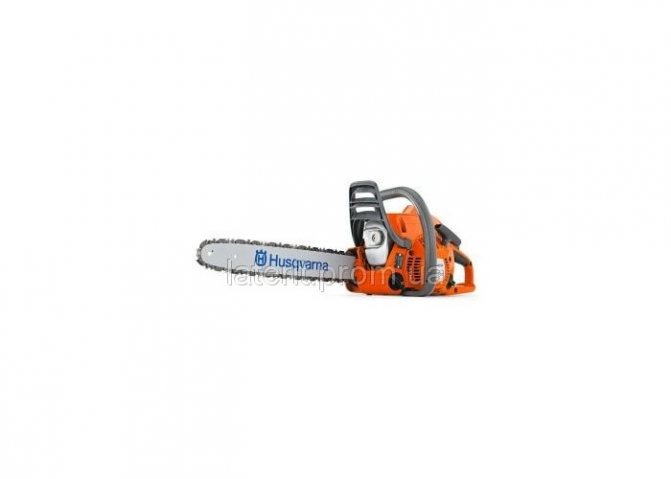

Бензопила Husqvarna 240 — оптимальная модель бензопилы от шведского производителя с мировым именем. Агрегат предназначен для выполнения бытовых работ, в частности, для:

• заготовки дров;
• устранения засохших деревьев с участка;
• распиливания крупных бревен (диаметром до 40 см.);
• прочих хозяйственных работ с древесиной.

Бензопила Husqvarna 240 Данная модель имеет высокое качество сборки, небольшой вес, простую систему запуска и понятную инструкцию. Двигатель бензопилы Хускварна 240 обладает мощностью 1500 Вт, при рабочем объеме цилиндра в 38,2 см.куб.
Эта технология отвечает за снижение количества вредных выхлопов, кроме того, в ходе эксплуатации происходит существенная экономия топлива.

Особенности цепной бензопилы Хускварна 240:

• система очистки воздуха Air Injection, позволяющая снизить износ пилы в результате нагрузки, а также увеличить промежутки между необходимостью очистки топливного фильтра;
• двигатель с технологией X-Torq — с помощью данной технологии пила потребляет меньше топлива во время работы, а количество выхлопов снижается и находится в пределах современной нормы;

• пилу проще заводить благодаря комбинированному управлению дроссельной заслонкой и остановкой двигателя;
• присутствие антивибрационной системы LowVib делает устройство еще более комфортным для владельца, позволяя снимать напряжение с рук;
• на устройство установлены антивибрационные демпферы, поглощающие дрожание;
• присутствует подкачивающий топливо насос;
• бензопила husqvarna 240 оснащена цепным тормозом, который приводится в действие с помощью силы инерции.

Преимущества и недостатки

Владельцы отмечают среди основных плюсов модели использование производителем инновационных технологий для очистки воздуха и экономии топлива. Оборудование имеет удобные рычаги управления, оптимальную конструкцию для работы, хорошее шумо- и виброподавление. Главные недостатки:

• механический насос, увеличивающий расход топлива;
• воздушный фильтр из непрочного материала;
• высокие цены на расходные и комплектующие материалы: цепь для бензопилы Хускварна 240, фильтры.

В магазинах не всегда можно найти оригинальные детали для данной модели.
