Очень часто требуется изготовление муляжей оружия или игрушек для детей, и фанера как материал отлично подходит для этих целей. В данном обзоре мы расскажем о некоторых видах изделий и разберемся, как сделать их своими руками. Есть более простые, а есть и более сложные модели, но при определенной усидчивости можно осилить любой из нижеописанных вариантов.

Как сделать оружие из дерева? Самодельное оружие из дерева — чертежи

На сегодняшний день магазины игрушек предлагают такой большой и яркий выбор, что родители хватаются за головы, а дети пускают слюнки. К сожалению, экономическая ситуация и собственные возможности не всегда позволяют иметь достаточный доход, чтобы порадовать собственного ребенка хорошим подарком. Руки и голова нам в помощь! Часть игрушек всегда можно сделать самому. Многие умельцы выпиливают из дерева машинки, лошадок, все, что угодно, и продают.
Дерево — очень удобный материал, имея минимальный навык обращения с ним и необходимые инструменты, можно сделать многое. Для девочек из него можно вырезать кукол, мебель, посуду, а для мальчиков — машинку, пистолет, меч. Вопрос о том, как сделать оружие из дерева, их очень интересует!

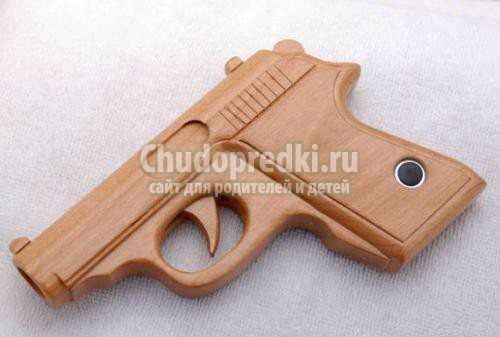

Как сделать пистолет из дерева: пошаговые мастер-классы с фото

Как сделать пистолет из дерева – этот вопрос интересует достаточно многих пап и дедушек, у кого есть сыновья и внуки, несмотря на то, что сегодня в сетях детских магазинов можно приобрести любую подобную игрушку, исходя из пожелания ребенка, а также финансовых возможностей его родителей.

Именно поэтому мы решили посвятить одну из наших публикаций данной теме и поделиться с вами интересными мастер-классами, рассказывающими подробно о том,
как сделать пистолет из дерева своими руками. Надеемся данная информация не останется вами незамеченной и будет достойно использоваться в нужных целях. А ваше чадо получит колоссальное удовольствие от полученной игрушки, смастеренной умелыми руками его близких.

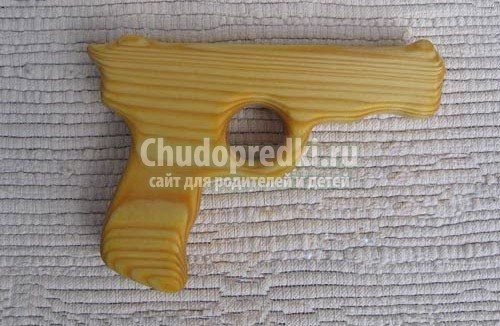

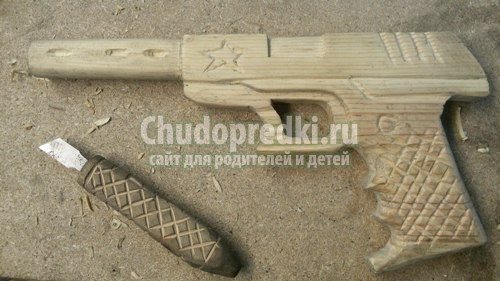

Как сделать самодельный пистолет из дерева

При возникновении вопроса, как сделать самодельный пистолет из дерева стреляющий или нет, можно попробовать проявить всю свою фантазию и при наличии определенных столярных навыков попробовать выстрогать его на основе предварительно подобранной подходящей деревянной заготовки. Лучше всего для этого взять мягкие породы деревьев, очень хорошо в этом случае подойдет липа или сосна, однако при желании вожделенную игрушку вашего ребенка можно выстрогать и из других пород.

За основу следует взять доску нужного размера и толщины, возможно, использовать материалы, уже ранее находившиеся в применении, но по каким-то причинам утратившие свою актуальность и значимость, к примеру, часть от старой мебели или остатки, которые не были использованы при изготовлении поделок из дерева своими руками.

Как сделать из дерева пистолет: чертеж

Безусловно, любой мастер при создании деревянной фигурки, будет опираться на заранее выполненный вспомогательный чертеж. Можно попробовать разыскать такую инструкцию к руководству в старых книжках по столярному мастерству, журналах типа «сделай сам» или воспользоваться передовыми технологиями, и просмотреть все что предлагают нам ресурсы всемирной паутины – интернета. А еще можно попробовать составить подобный чертеж самостоятельно. Для работы в этом случае вам потребуется – лист бумаги, простой карандаш, стирательная резинка (ластик), линейка, а также, возможно, циркуль.

Намного проще будет, если за основу своего будущего творения вы возьмете готовую пластиковую модель подобной игрушки, которая наверняка найдется в доме, где растут мальчишки, и просто в точности до миллиметра снимите с неё со всех возможных сторон нужные вам для построения чертежа и дальнейшей работы мерки.

Если же, снять мерки не с чего, можно попробовать начертить что-то самостоятельно. Не следует заморачиваться со слишком сложной конструкцией, во-первых это займет у вас слишком много времени для создания самого чертежа, а во-вторых, если вы не обладаете определенным объемом знаний, и вашем арсенале нет достаточного количества деревообрабатывающих инструментов задуманное может просто не получиться к общему разочарованию вас и вашего мальчишки. Поэтому достаточно просто повторить форму пистолетика, которую, кстати, вам сможет нарисовать даже ваше чадо. После того как чертеж будет готов, можно переходить к работе. Как и в случае с шитьем, где рукодельницы, прежде чем раскроить ткань, переносят на неё все детали выкройки, предварительно лучше схематично перенести основные формы будущей деревянной игрушки простым карандашом на подобранный материал-основу.

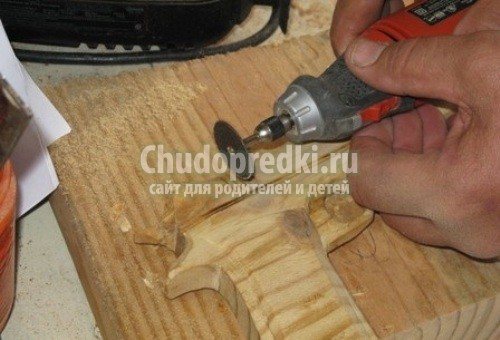

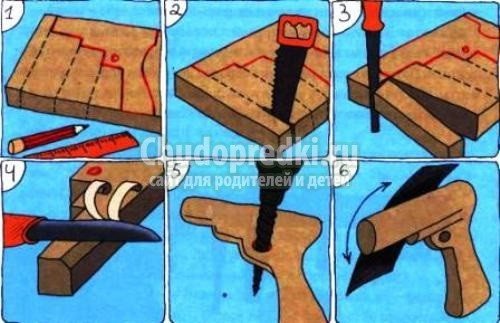

Далее следует вооружившись соответствующими инструментами приступать к изготовлению игрушки. Здесь потребуется терпении, усидчивость и аккуратность, а также время. Постепенно слой за слоем, кусок деревянной заготовки начнет приобретать в ваших руках желаемую форму и все больше и больше становиться похожим на пистолетик для детских игр. Правильно выполнять все манипуляции помогут инструкции мастеров столярных работ, а также видеоуроки. Которые наверняка без особых проблем вы сможете найти в интернете. Для этого вам просто нужно выбрав одну из поисковых систем, задать там фразу : — «
как сделать пистолет из дерева видео», ну или подобную ей и нужная информация тот час же будет предоставлена вашему вниманию.

Как сделать пистолет из дерева стреляющий пульками

Для того чтобы изготовить такой вариант игрушки, необходимо владеть определенными знаниями, инструментами и навыками. Однозначно можно сказать одно – создать такую игрушку крайне сложно и не под силу столярам-аматорам, здесь следует составить множество чертежей и проделать массу сложных, порой даже ювелирных работ, чтобы достичь намеченной цели. Поэтому лучше откажитесь от этой идеи и отговорите от неё ваше мечтающее чадо. К тому же такая деревянная игрушка-пистолет может оказаться очень опасной в руках ребенка, и привести к самым непредсказуемым последствиям начиная от мелких увечий и травм, заканчивая серьезными угрозами здоровью.

Но если все же вы хотите попробовать свои силы, то вам поможет разобраться в том,
как сделать стреляющий пистолет из дерева видео, следуя которому вы и можете создать свою модель деревянного оружия. Однако она не должна оказаться в руках ребенка, по вышеописанным причинам, подобные игрушки для взрослых изготовляются исключительно в сувенирных целях и оцениваются только как тонкая и профессиональная работа мастера. Останавливаться на том, как сделать боевой пистолет из дерева мы не будем. Так как наша статья в первую очередь направлена на изготовления интересных игрушек для детей, а не для взрослых, а вот как можно создать интересные модели достаточно легко, быстро на основе доступного всем и дешевого материала – бумаги и картона читайте ниже. В одной из наших статей мы рассказывали вам о бумажном мече, сегодня поделимся другими не менее интересными работами.

Варианты оружия из дерева

Сделать на самом деле можно многое, главное, зачем вам конкретная вещь? Для ребенка, который будет играть во дворе, для использования оружия по прямому назначению, для ролевых игр, для охоты или, может, для костюма? Самодельное оружие из дерева примет ту форму и вид, который вы пожелаете.

Если основное предназначение – это игра, то главное в этом случае — прочность. Вся покраска и тонкие хрупкие детали отлетят через несколько дней, если не сразу. Когда в школах проводятся военно-полевые сборы, и школьникам на них выдают деревянные автоматы Калашникова, то 50% парней отрывают магазины в первый-второй день. А ведь эти автоматы делают потоком, не очень заботясь о красоте, крася в один цвет и стараясь сделать их прочнее. Спросите, как сделать оружие из дерева, которое не сломается? Да никак, вещь останется целой, только если вы не будете использовать свое изделие.

У ролевиков ситуация на порядок сложнее, нужно оружие и красивое, и прочное, поэтому зачастую они используют другие материалы. Если же все-таки дерево, то делают два меча или ножа, один — красивый, второй — прочный.

Выбор материала и его обработка

От выбора материала зависит, сколько времени на обработку потребуется. Береза — очень прочное и неподатливое дерево, из него хорошо делать дубину, без специальной обработки изделие будет тяжелым. Осина, тополь, сосна более мягкие, с ними работать легко и приятно. Дуб во многих регионах России встречается нечасто, но если вы решили сделать оружие своими руками из дерева, то лучше материал вряд ли найдете. Он обрабатывается проще, чем береза, легкий по весу и прочнее сосны, отлично сохраняет качество с течением времени.

Дерево для изделий должно быть без сучков, древоточин, гнили, с единым направлением волокон, без искривлений. Необходимо его просушить, лучше всего в сухом помещении или под навесом. Надо, чтобы дерево равномерно сохло без прямого воздействия солнечных лучей, иначе потом оно начнет трескаться и искривляться.

Некоторые типы изделий и их особенности

Отметим сразу, что не все изделия законны, так кастет из фанеры является оружием, которым можно нанести увечья, и за его ношение вас могут привлечь к ответственности. Мы расскажем только о тех вариантах, которые можно делать без каких-либо ограничений.

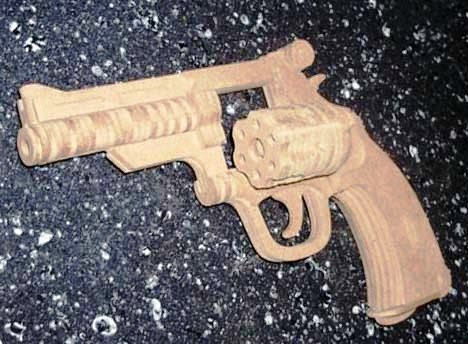

Конструкторы

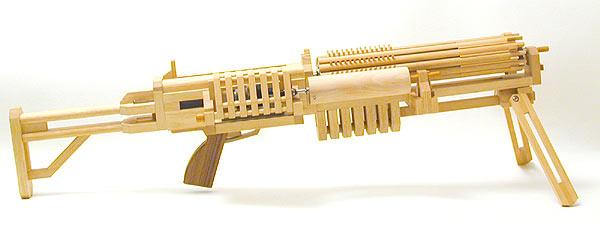

Этот вариант подойдет тем, кто любит собирать 3Д модели или хочет сделать необычный и интересный подарок своему ребенку.

Рассмотрим на примере пистолета:

• Для начала вам нужно найти все необходимые схемы. Как известно, подобные изделия состоят из множества составных частей, поэтому очень важно найти очень качественный чертеж, который будет состоять из выкроек всех требуемых элементов. Чем он будет подробнее, тем лучше будет конечный результат;

Чертежи пистолета из фанеры могут быть и очень сложными, все зависит от выбранного варианта

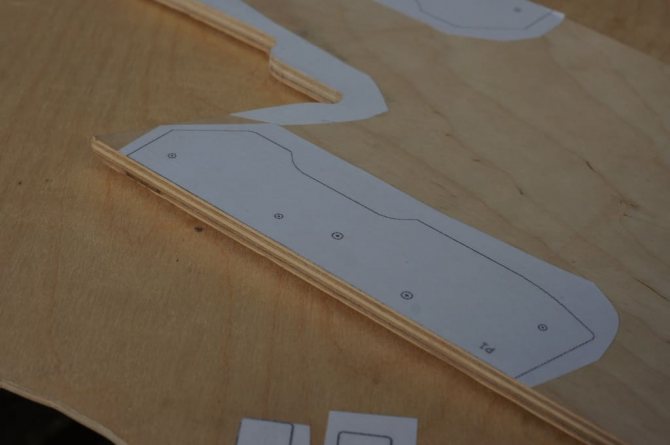

• Далее с помощью копирки вам нужно перенести контуры всех элементов на фанеру, делайте это аккуратно с помощью ручки или острой указки. Линии можно сделать более отчетливыми с помощью карандаша, важно добиться их хорошей видимости;

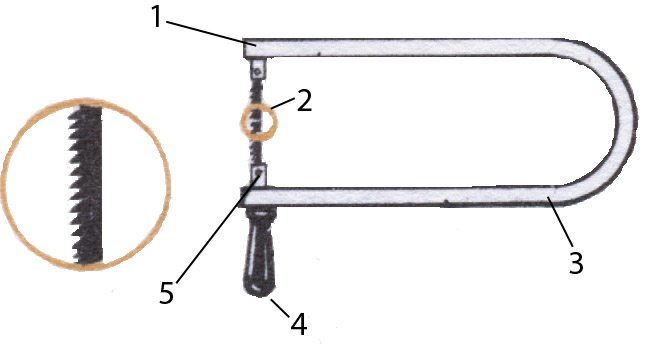

• Резку лучше всего производить с помощью ручного лобзика для дерева или стационарного приспособления, электролобзик подходит для грубой обработки и работать с ним при вырезании мелких элементов неудобно. Старайтесь делать все максимально аккуратно;

Важно! Чтобы при распиловке исключить повреждение торцов и их растрескивание, лучше всего поверхность обработать смесью клея ПВА и воды в пропорции 1:2.

• Выемки проще всего делать так: вначале просверливается отверстие по размеру равное ширине паза, после чего производится резка лобзиком;
• Последним этапом является шлифовка торцов, чтобы они были ровными и не царапались при сборке.

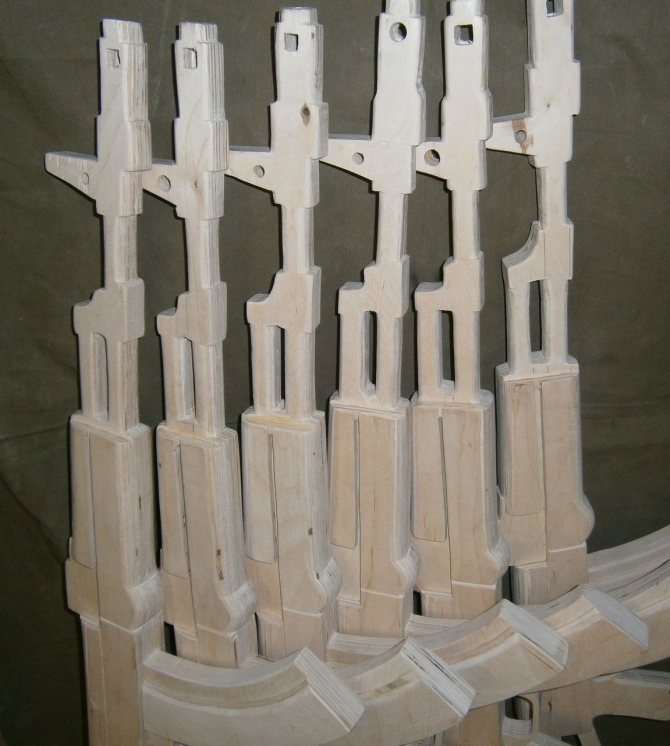

Муляжи

Если вас интересует вопрос, как сделать пистолет из фанеры или другой вид оружия, который будет напоминать настоящий, то этот раздел поможет вам:

• В первую очередь нужно найти необходимые схемы. Причем понадобятся не чертежи оружия из фанеры, а настоящие эскизы с точными размерами и геометрией каждого элемента;

• Очень часто надо склеить несколько элементов друг с другом, инструкция по проведению работ проста: куски соединяются с помощью клея и сжимаются с использованием струбцин. Фиксация снимается после полного высыхания состава;

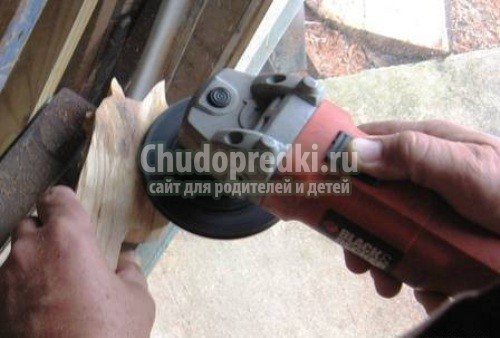

• Далее необходимо придать заготовке форму нужного изделия или его части. Черновые работы лучше всего производить лобзиком, а если есть отверстия или проемы, то вначале сверлятся отверстия, а затем выемке придается нужная конфигурация;
• Затем предстоит самая сложная и трудоемкая часть процесса – вырезание различных элементов и придание поверхности реалистичного вида. Для этого используются резцы самой различной конфигурации, лучше практиковаться на более простых элементах, чтобы не испортить результат работы и не переделывать все заново. В результате у вас должна получиться точная модель оригинала;

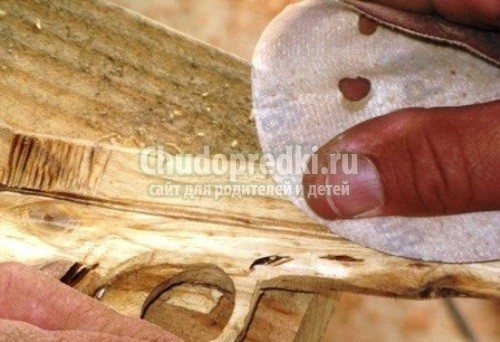

• После этого нужно тщательно отшлифовать поверхность, чтобы скруглить все плоскости и придать материалу идеальную гладкость там, где это необходимо. Для грубой обработки используется наждачная бумага М80-М100, для чистовой – М180 и мельче;

После шлифовки можно доработать нужные участки

• Наконец, для того чтобы придать максимальную правдоподобность, следует искусно окрасить готовый вариант. Расцветка, как правило, подбирается такая же, как и у оригинала, поэтому вы можете заранее купить краски нужных цветов.

Точно так же можно сделать и модели холодного оружия, тот же меч из фанеры станет отличным дополнением к новогоднему костюму ребенка, а если сделать его в натуральную величину, то можно использовать как учебный вариант для тех, кто хочет освоить фехтование.

Луки

Можно сделать лук своими руками из фанеры, причем он будет полностью рабочим и из него можно будет стрелять по мишеням. Конечно, создать дальнобойный охотничий вариант вряд ли получится, но порадовать себя и детей активным отдыхом вы сможете.

Работа производится следующим образом:

• Для рукоятки нужно склеить два куска бакелитовой фанеры толщиной 20 мм между собой, размер элементов должен быть примерно 60х400 мм, чтобы получить полноценный узел;
• После склеивания с помощью лобзика детали придается нужная форма, лекало лучше найти в специализированной литературе. Далее нужно резцом придать поверхности такой рельеф, чтобы было удобно держаться в процессе использования;

Добиться нужной формы непросто, поэтому следует понимать то, что времени будет затрачено немало

• С двух сторон сверлятся отверстия под болты М6, которыми будут закрепляться плечи. Их лучше всего изготавливать из фанеры толщиной 16 мм, если у вас листы 8 мм, то можно склеить два элемента с помощью столярного клея;

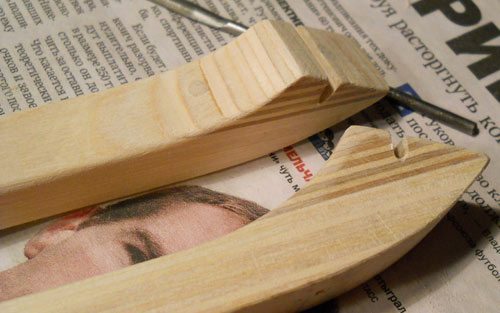

• На концы приклеиваются куски фанеры, чтобы сделать полочку для тетивы, после высыхания клея им придается нужная форма и вырезаются пазы шириной 3 и глубиной 8-9 мм;

• Далее все элементы шлифуются и покрываются морилкой и лаком для дерева для защиты от влаги. Конструкция собирается, для тетивы приобретается кевларовая стропа толщиной 3,5 мм в магазине альпинистского снаряжения. На этом вопрос, как сделать лук из фанеры, можно считать закрытым.

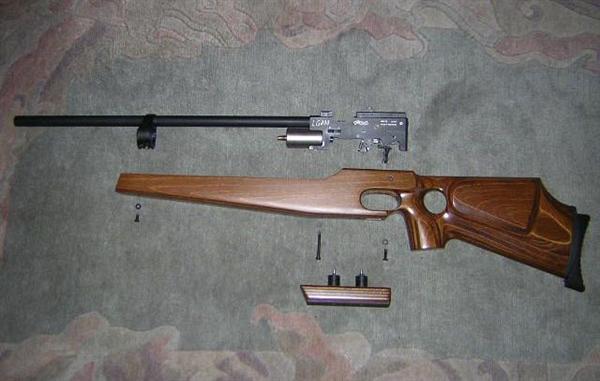

Приклады

Если вам нужно сделать приклад или, как его еще называют, ложе, то фанера также может стать отличным вариантом.

Работы имеют следующий вид:

• В первую очередь нужно склеить пару кусков нужного размера для получения необходимой толщины, так как стандартных вариантов недостаточно;
• Далее надо обрисовать будущий профиль изделия и провести черновую распиловку с помощью электролобзика;
• Следующий этап – вырезание ниши под механизм, тут важно делать все максимально точно, чтобы система крепилась надежно и правильно, любые сдвиги приведут к тому, что вы не сможете нормально пользоваться оружием;
• Затем поверхности придается рельеф: ложе скругляется, делаются углубления и обводы, форма которых может значительно отличаться. Это скрупулезная работа с резцом, на которую уходит много времени;
• Когда все доработки завершены, можно шлифовать поверхность и наносить на нее защитный состав. К примеру, так делается приклад из фанеры своими руками.

Создание дубины

Самое простое оружие из дерева — это дубина или палка. Что может быть проще, отломил ветку — и готово. Но если вдруг вы решили подойти к этому вопросу серьезно, захотели изготовить прочное, легкое, удобное изделие, тогда перед вами встает вопрос «как». Сделать оружие из дерева по всем правилам непросто.

Для дубины выбирают молодое дерево подходящих размеров. Спиливают ближе к корню, так как у комеля волокна начинают переплетаться, делая материал еще более прочным. Дальше аккуратно, чтобы не повредить верхние слои, снимают кору, обрезают сучки, придают нужную форму ручке, при необходимости замачивают заготовку в воде или специальных рассолах на сутки. Потом начинается сушка, разводят костер и на дыму, оберегая будущую дубину от языков пламени, подсушивают. Как только дерево почернело, черноту снимают мелким песком или твердой травой. Так повторяется раз шесть, поверхность получается гладкой и сухой. Даже если была выбрана береза, конечное изделие будет легким и прочным. Такое дерево не гниет.

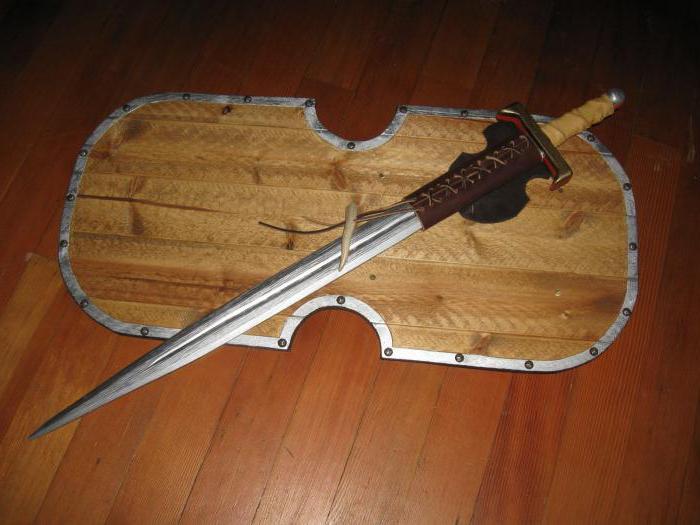

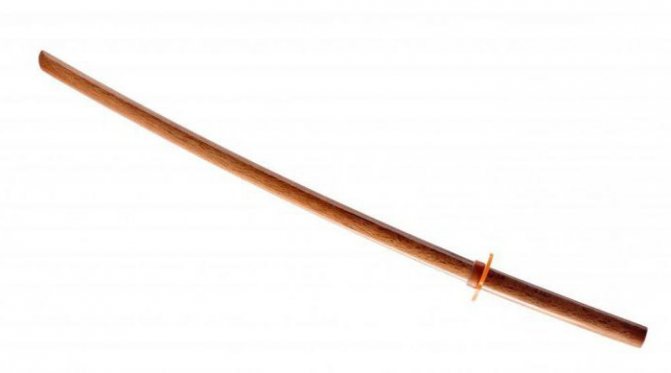

Щит и меч

Как сделать оружие из дерева для ролевых игр и исторических реконструкций? Если для красоты и антуража, то очень удобно вырезать форму лобзиком из фанеры, сгладить кромку, покрыть лаком, покрасить, вставить украшения. При хорошей краске, не взяв вещь в руки, будет сложно определить, из какого она материала. Для боя же стоит делать оружие из толстого прочного дерева, с удобной ручкой, чтобы вибрация от удара меньше переходила на руку, иначе можно повредить кисть или просто выронить предмет при первом жестком столкновении.

Щит прекрасно получается из фанеры, но для боя лучше использовать окованные железом или стальные варианты с амортизирующей подкладкой. При реконструкциях показывают обычно стеношный бой, в котором нанести сильный удар в щит крайне сложно. Хороший и прочный нужен для индивидуального боя, для всех остальных случаев подойдет из фанеры.

Что нужно для работы

Чтобы изготавливать те или иные изделия, необходимо иметь под рукой требуемые материалы и инструмент. Конечно, перечень может значительно отличаться, мы перечислим только самые основные комплектующие, которые практически всегда и так есть под рукой:

Важно! Лучше использовать качественную фанеру, а не материалы третьего и четвертого сорта, так как они и выглядят хуже, и имеют более низкие показатели прочности.

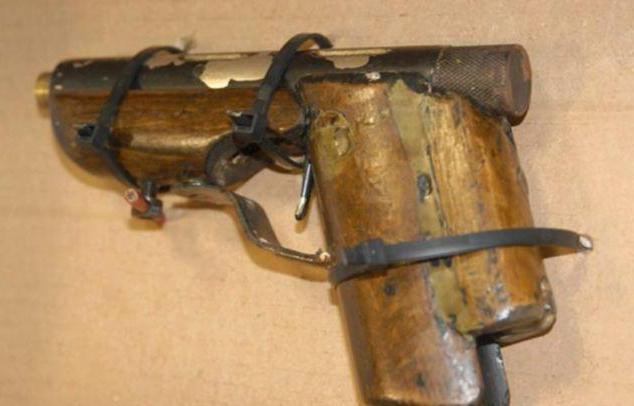

Макеты огнестрельного оружия

Как бы ни хотелось, но сделать самодельное огнестрельное оружие из дерева, которое будет стрелять, невозможно. Разве что на один-два выстрела, и то не факт, что оружие не разорвет при взрыве пороха.

Все схемы самопалов сводятся к одному алгоритму. Дерево представляет собой каркас, к которому крепится ствол, спусковой механизм с бойком, иногда добавляют магазин. Неудобно, недолговечно, но дешево и сердито.

Охотничье оружие

Помните, в детстве бегали с рогатками по дворам? Если вы не бегали, обязательно попробуйте, вам понравится. Современные эластичные материалы придают такую ударную мощь маленькому металлическому шарику или камешку, что при должном навыке можно сбивать мишени с тридцати шагов. А ведь каркас рогатки можно без труда сделать из дерева.

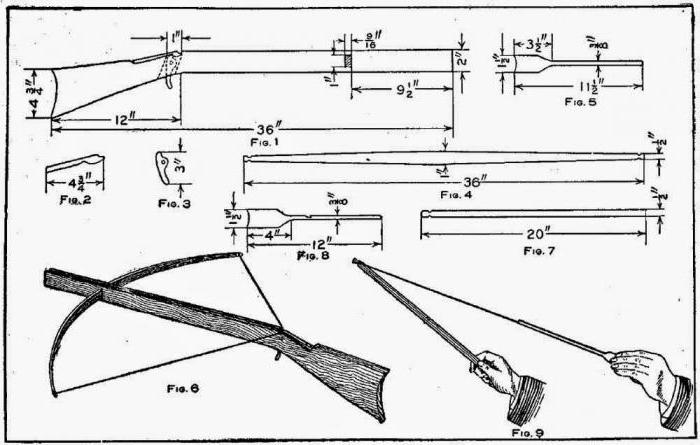

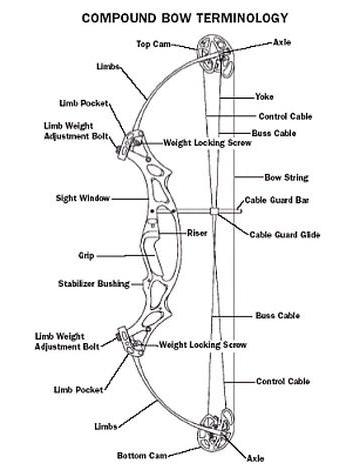

Чертежи оружия из дерева для охоты довольно распространены. Так, изготавливают арбалеты и луки. Деревянный каркас сделать не так трудно, ловкость рук и никакой магии. Но есть важная деталь, которая необходима, чтобы сделать стрелковое оружие убойным и эффективным на больших расстояниях. Для этого нужны плечи, гибкие и прочные, а также тетива. Есть старые технологии по изготовлению плечей, но в наше время это слишком трудоемко и сложнореализуемо в домашних условиях. Проще применить современные материалы типа пластика.

Лучше всего из дерева сделать основной каркас, а из гибкого негниющего пластика — плечи, синтетический шнур пойдет на тетиву. Немного украшений и краски, и получится вполне антуражный и эффективный лук.

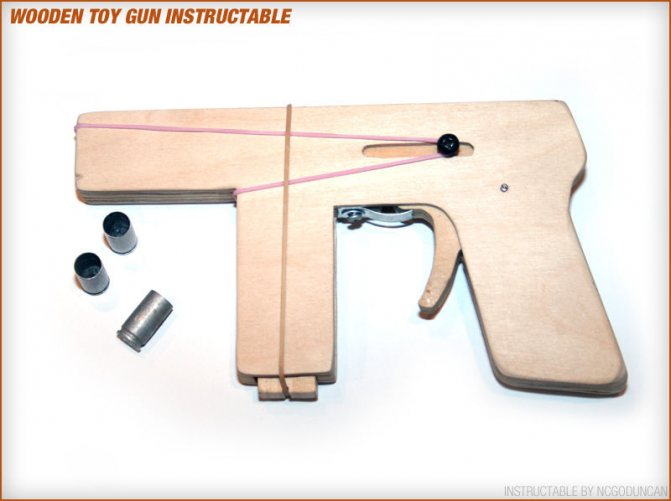

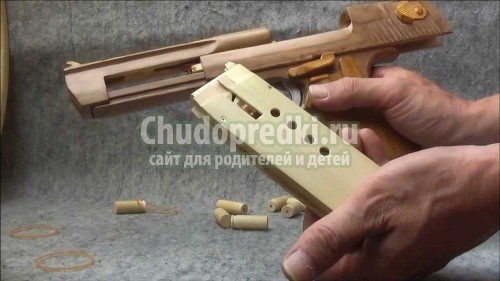

Самодельный пистолет из дерева – как сделать своими руками деревянное оружие, стреляющее гильзами

Этот игрушечный пистолет стреляет использованными гильзами от 9-миллиметрового пистолета и приводится в действие резинками и пружинами. Как сделать самодельный стреляющий пистолет из дерева и подручных материалов.

Пистолет является автоматическим. Он имеет встроенный магазин, который заряжается семью патронами, автоматически подаваемыми в патронник во время стрельбы.

В качестве пуль для пистолета можно использовать любые 9-10-ти миллиметровые медные или деревянные болванки. В зависимости от установленной пружины, пули летят на расстояние от 3 до 6 метров.

Схема изготовления и сборки резинкострела

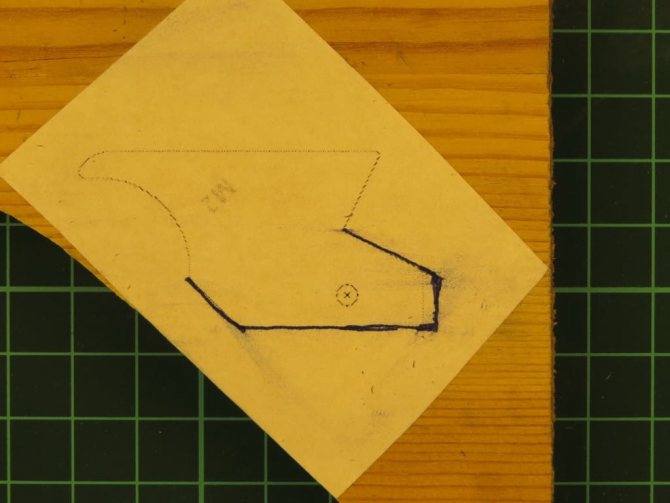

Подготовка деталей для выпиливания

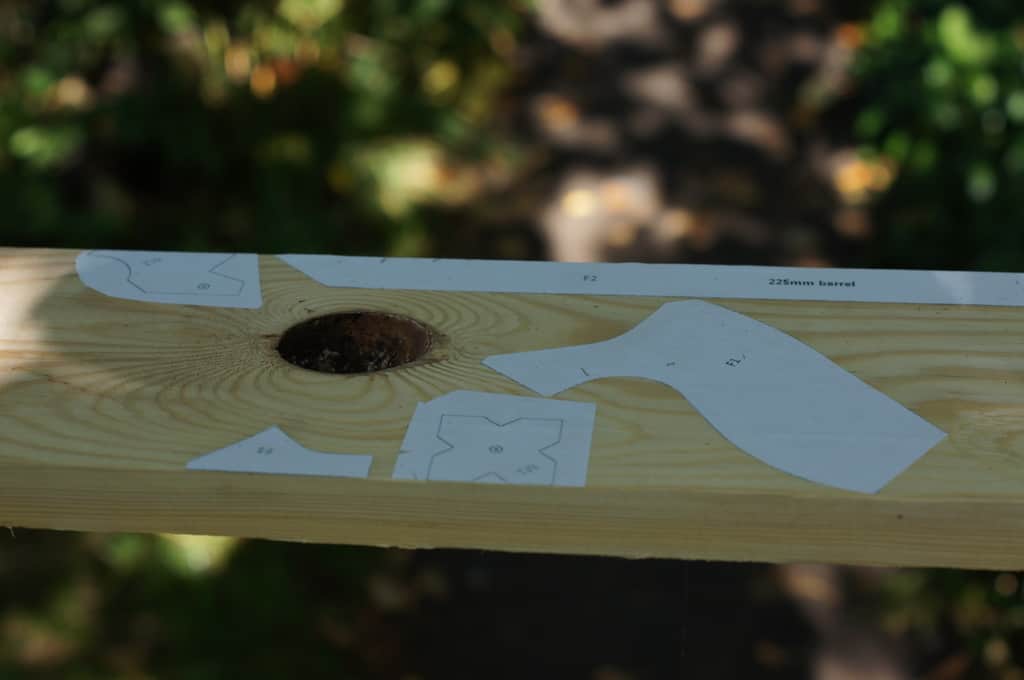

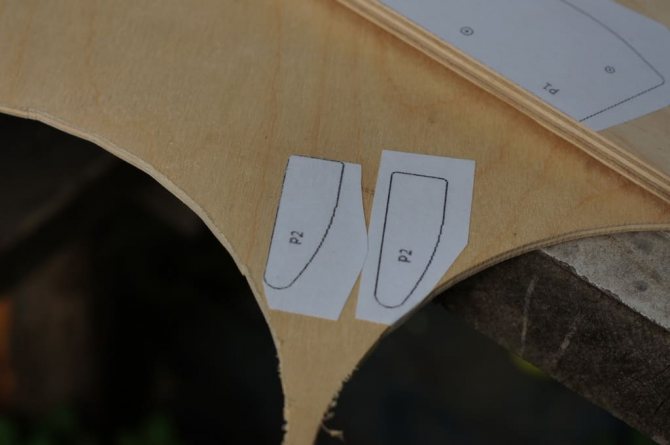

Скачиваем и распечатываем заготовку. Ссылка в конце инструкции. Вырезаем не по контуру шаблоны деталей и наклеиваем ориентируясь по волокнам древесины (смотри фото) выкройки деталей F1(ручка), F2(ствол), F3(упор), M2(курок) на кусок доски. Наклеиваем шаблоны Р1(стенка коробки), M1(затвор) на кусок пятислойной фанеры. Шаблон Р2(накладка) наклеиваем на кусок трехслойной фанеры. Количество выпиливаемых деталей Р1 и Р2 по две штуки.

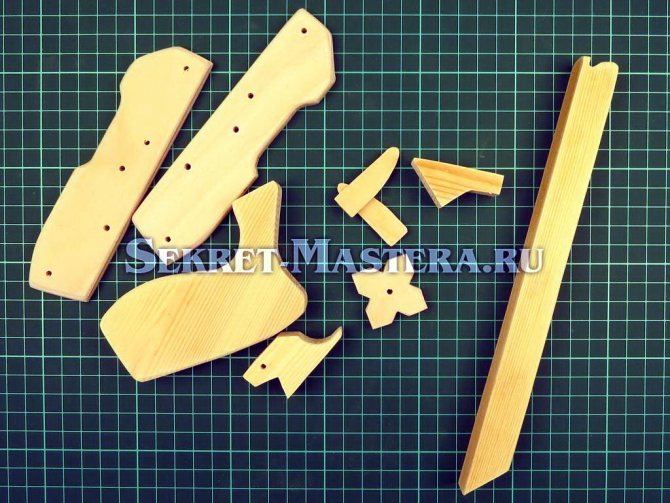

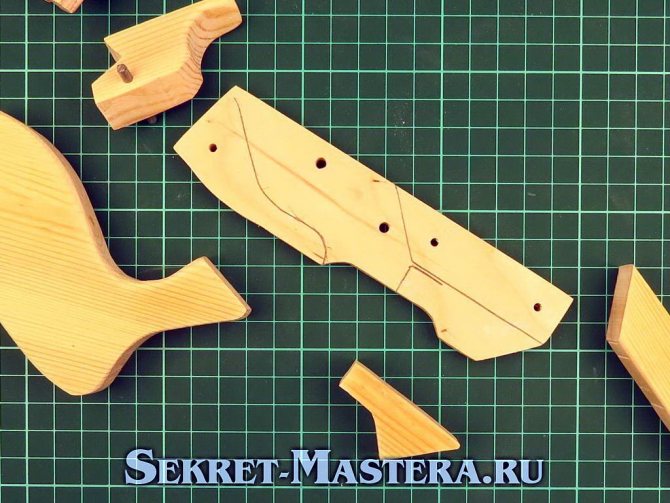

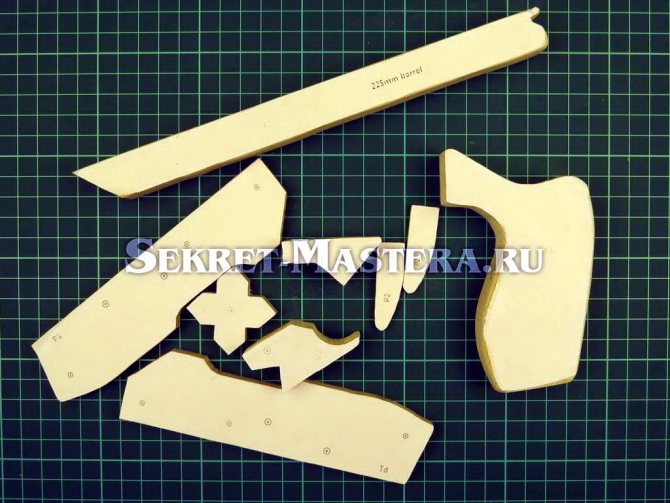

Выпиливание деталей резинкострела

Выпиливаем лобзиком детали резинкострела по шаблонам. Надо проявить терпение. Пистолет требует точности, особенно при изготовлении подвижных деталей (М1 и М2). Опыт сборки показал, что курок лучше в верхней части удлинить на 2-3 мм. Сделайте эту отметку сразу после наклеивания шаблона (смотри фото). При сборке и настройке лучше подточить деталь, чем переделывать заново. Старайтесь не повредить бумагу шаблона с отметками отверстий.

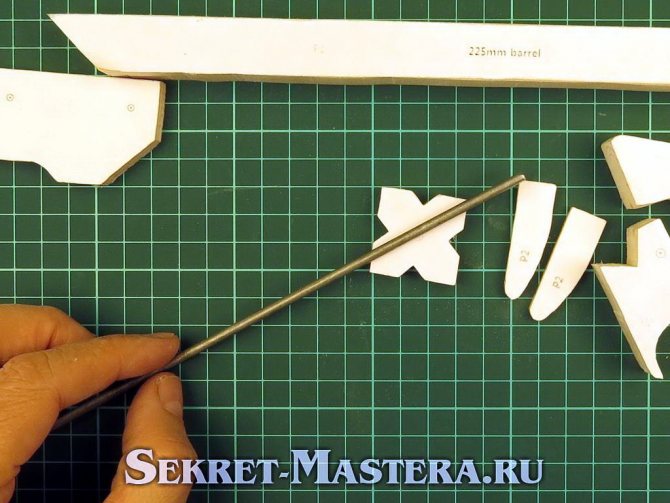

Заготавливаем две металлических оси, при толщине доски 18 мм оси будут длиной по 32 мм. Оси должны быть прямые, а торцы без заусенец и неровностей.

Сверление деталей резинкострела

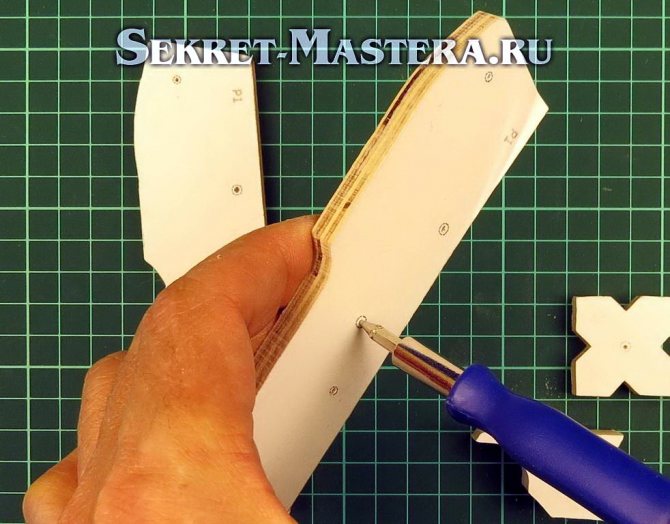

К сверлению отверстий следует также отнестись со всей внимательность. Центры отверстий обязательно накернить своими руками перед сверлением — керном, шилом, гвоздем. Отверстия для крепежных шурупов в детали Р1 можно просверлить 3 мм сверлом и выбрать края для конической головки сверлом большего размера. Отверстия для металлических осей (смотри чертеж и фото) должны быть на 0,1-0,2 мм больше диаметра оси. То есть ось должна перемещаться в отверстии, но не болтаться.

Диаметр отверстия в детали М1 должен быть на 0,1-0,2 мм меньше диаметра оси. Сверлить надо строго вертикально!

Отверстие в детали М2 сверлится по диаметру оси. Сверлить надо также строго вертикально! Если есть сверлильный станок, то это здорово поможет.

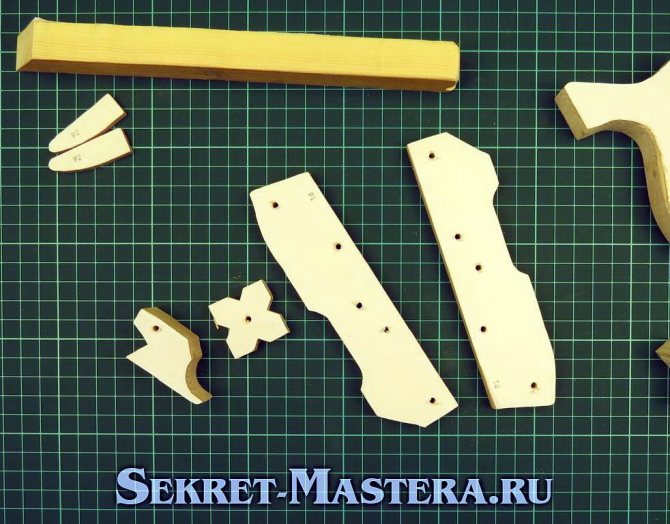

Подготовка деталей резинкострела для сборки

1. Зачищаем все детали наждачной бумагой, ручке пистолета и крючку курка можно придать анатомическую форму, все выступающие края деталей также можно закруглить. тщательно зачистить места касания резинок ствола и затвора. Внимание! Вершины затвора (М1) не скруглять! Верхние грани курка не скруглять! Если вы будете делать шедевр, то следует последовательно обрабатывать наружные детали наждачной бумагой с понижением номера зерна.



2. Деталь курок (М2) должна свободно вращаться в будущей коробке, поэтому необходимо уменьшить ее толщину на 1-1,5 мм. Это сделано стачиванием боковой поверхности на наждачной бумаге.

Приступим к сборке.

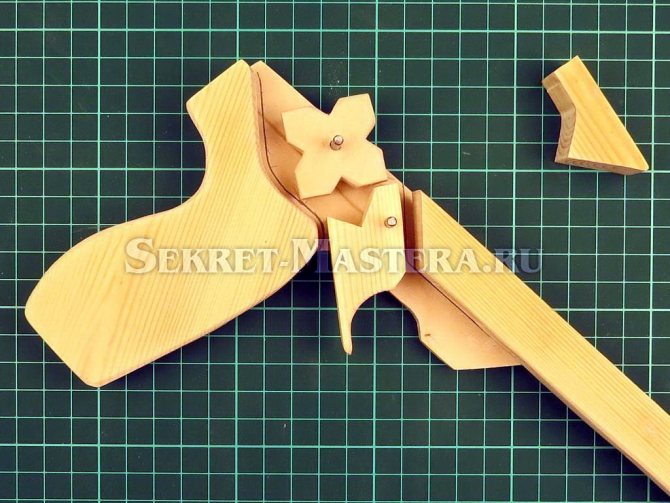

Последовательность сборки деталей резинкострела

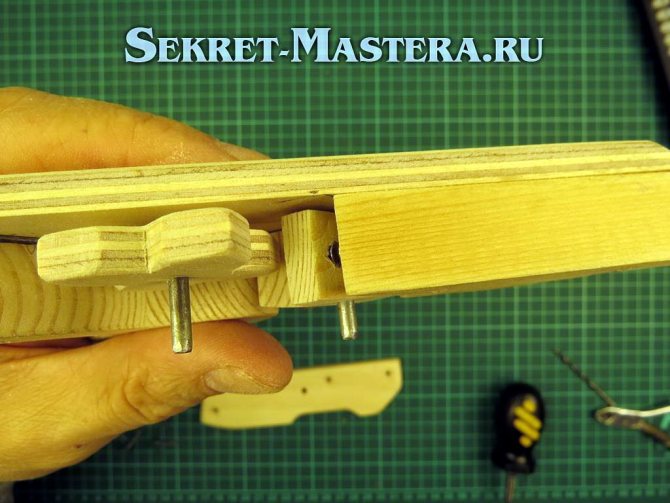

1. Вставляем ось в курок самострела и легкими ударами молотка вставляем ось в затвор (М1)

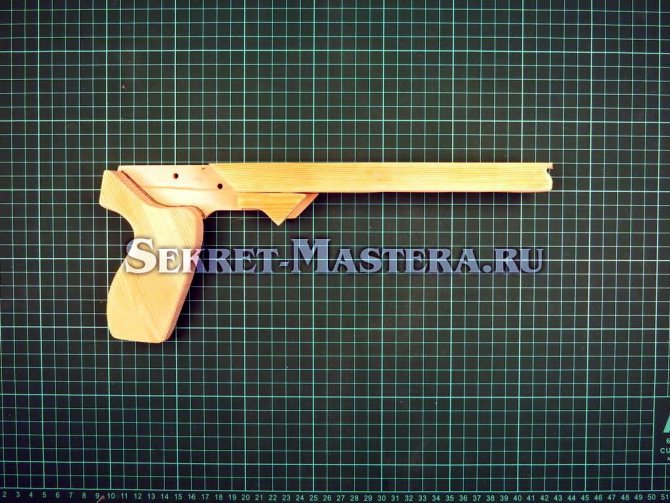

2. Кладем одну накладку на ровную поверхность и размещаем детали ручки и ствола и упора пистолета и проверяем работу механизма (смотри видео). Ручка должна занять свое положение и не мешать работе затвора и быть упором для курка в крайнем положении спуска затвора. Ствол также должен быть ограничителем движение курка при спуске затвора. Затвор во взведенном состоянии должен опираться на площадку курка. Разберитесь и поймите работу механизма, чтобы действия по дальнейшей работе были осознанные. При необходимости подточите площадку опоры затвора на курке.
3. Карандашом отмечаем положение ручки, ствола и упора на стенке коробки.

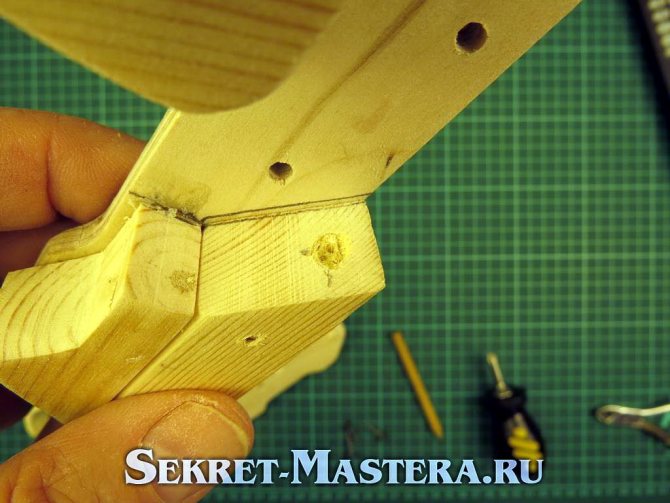

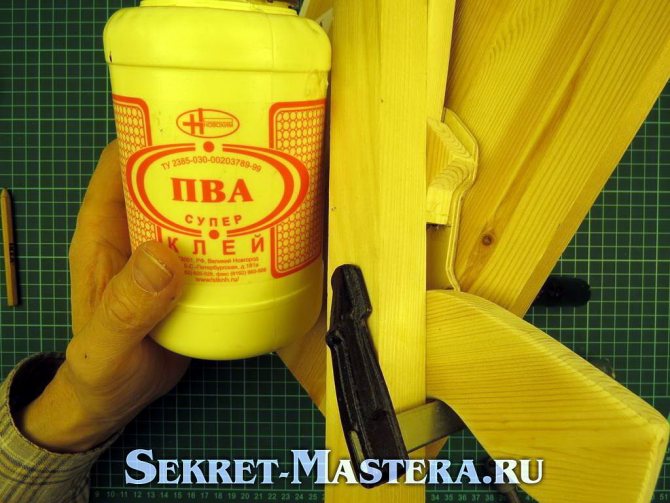

4. Покрываем склеиваемые детали клеем ПВА и при помощи накладок склеиваем вместе по намеченным местам ручку резинкострела, стенку коробки, ствол и упор. Детали стягиваются струбциной до полного высыхания клея. Не ошибитесь в правильном расположении деталей!



5. После склеивания вновь вставляем подвижные детали и проверяем работу механизма.

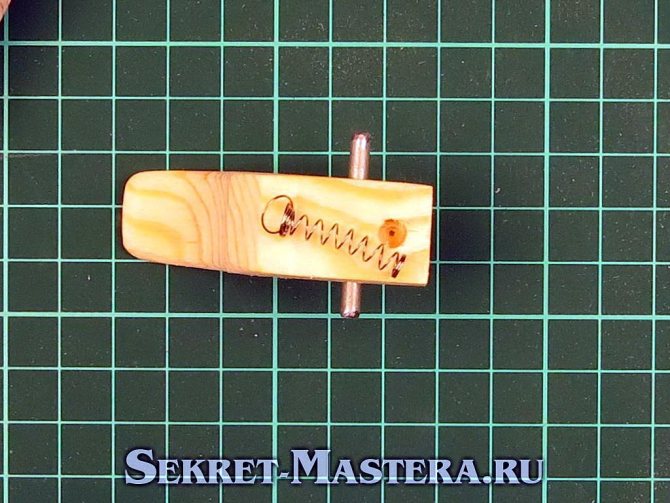

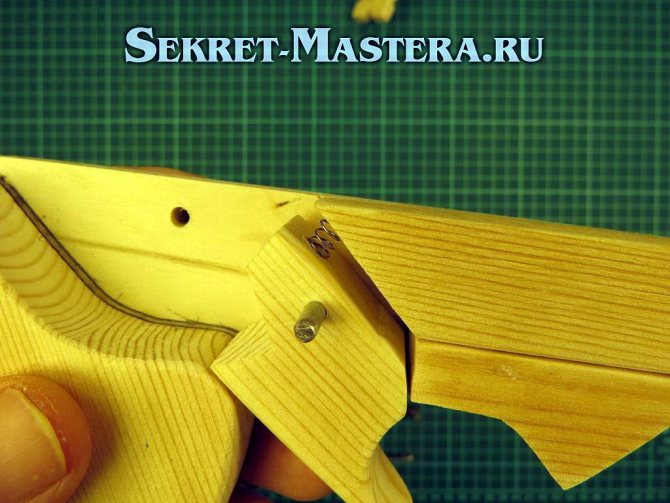

6. Для возврата курка необходимо установить пружину. Для этого сверлится отверстие в курке глубиной 4-5 мм. Вставляем курок с пружиной на место ))). При необходимости чуть чуть укорачиваем пружину. Испытания показали, что пружина от ручки постоянно желает выскочить, для этого вручную на упоре ствола было сделано небольшое углубление (смотри фото), что решило проблему.







7. Устанавливаем вторую стенку крышки самострела. Затвор после установки должен располагаться без перекосов и вращаться без особых усилий, а курок свободно возвращаться в исходное положение после нажатия. Если этого не происходит — устраните причину, может быть придется выпилить новую стенку, если отверстия сделаны неточно. Придерживая стенку руками проверьте работу механизма для всех четырех положений затвора. Запомните положение стенки.

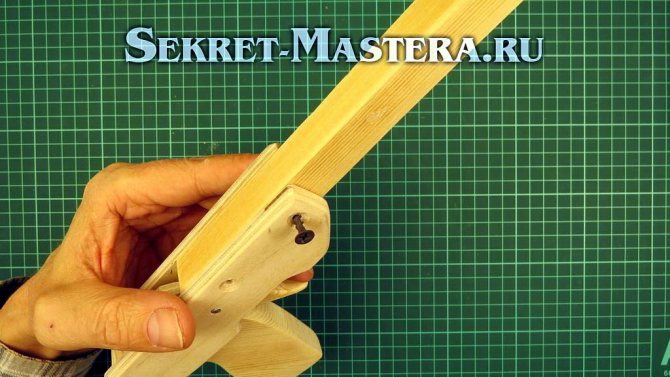

8. Закрепите вторую стенку шурупами. Во избежания растрескивания деталей можно просверлить детали тонким сверлом 1,5-2 мм. Проведите контрольных четыре выстрела. Резинкострел стреляет? Ура! Устанавливаем шурупы на первую стенку.



9. Наклейте накладки для закрытия осей затвора и курка.

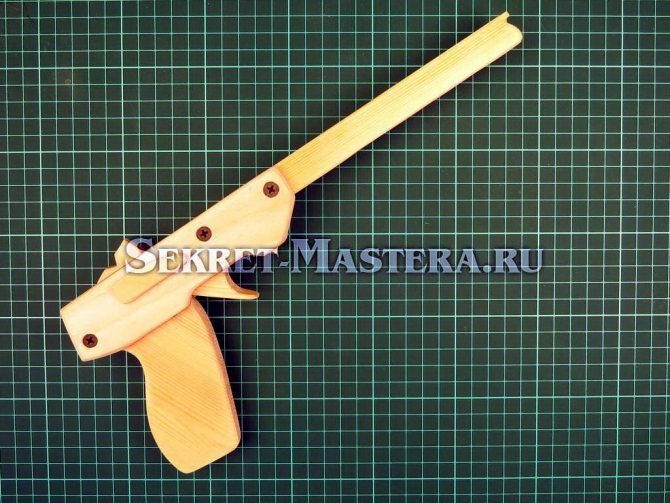

Испытания резинкострела

Пистолет многозарядный. Проверен при заряжании 20 резинок, на большем числе патронов затвор уже требовалось проворачивать с большим усилием, что наверняка не полезно для деталей пистолета, есть опасность изгибания со временем оси и выпрыгивания из коробки затвора. Точность стрельбы значительно выше предыдущей модели — длинный ствол играет свою роль! Смотрите видео испытаний.

Настоящий резинкострел своими руками. Испытания / Пистолет из дерева / Оружие Sekretmastera

Пистолет делался для дела и нанесение каких либо покрытий не планировалось, хотя в принципе детали можно покрыть маслом, воском или лаком. Смотрите видео сборки пистолета резинкострела
