Самодельная телега для минитрактора

Устройство тракторного прицепа

Конструкция тракторной телеги состоит из следующих деталей:

• Колёс и ходовой части;
• Рамы (каркасная часть);
• Бортового кузова;
• Механизма, отвечающего за подъём кузова;
• Прицепного устройства.

За функциональными особенностями прицепы для трактора бывают двух видов:

1. Одноосный прицеп для трактора – востребованные модели, которые подходят для перевозки сыпучих и полужидких материалов;



2. Двухосный – для машин, транспортирующие тяжёлые грузы или сыпучие материалы в больших количествах.



3. Телега самосвальная – прицеп запрокидывает автоматической системой. Данный вид проще и удобнее. Разгрузка выполняется поворотом специального рычага;

Особенности изготовления самодельной телеги

В первую очередь перед непосредственной сборкой прицепа для трактора изготовителю потребуется изучить детальные схемы, в которых должны быть указаны размеры используемых деталей, а также порядок и способ их установки в общую конструкцию.

В их перечень входит:

• каркас – основной силовой элемент;
• ходовая часть, включающая колесную базу;
• кузов;
• подъемная часть;
• дышло, с помощью которого прицеп будет крепиться к хозяйственному трактору.

Для сборки каждого из этих элементов изготовителю потребуется:

• пара листов стали;
• стальной или металлический швеллер;
• заготовки из толстой фанеры;
• металлические трубы;
• блок ходовой части;
• 1–2 пары одинаковых колес;
• оборудование для подключения электрики;
• болгарка;
• крепежные элементы.

При наличии всех материалов и оборудования можно собрать телеги следующих видов:

• одноосные – самый простой и популярный вариант. Одноосный прицеп для трактора можно использовать для работы с любым типом сельхозмашин. С его помощью можно успешно перевозить сыпучие, жидкие или полужидкие материалы;
• двухосные – выделяются высокой устойчивостью к особо крупным и тяжелым багажам.

Для выгрузки тракторная телега должна комплектоваться отдельным механизмом.

В зависимости от принципа действия телеги делятся на такие виды:

• опрокидывающиеся произвольно – работают по принципу обыкновенного самосвала, который приводится в действие при помощи механического рычага;
• поднимающиеся принудительно – в этих конструкциях для подъема кузова требуется использование технически сложных посторонних узлов. Чаще всего для этого телега на трактор комплектуется масляной помпой, двигателем или автомобильным подъемником.

Наиболее удобным принято считать одноосную телегу для трактора, в которой составляющие кузова удерживаются на центральной оси посредством петель. Для возможности выгрузки проще всего сделать произвольно опрокидывающийся прицеп. Он будет приводиться в действие при помощи рычага, который нужно оборудовать стопором для снижения риска переворота конструкции.

Прицеп для трактора своими руками

Перед тем, как приступить к изготовлению прицепа, необходимо разработать чертежи и подготовить расходный материал: металлические листы, швеллера, фанера, ходовая блока, металлические трубы, два колёса с одинаковым радиусом.

Самодельная телега изготовляется по инструкции в семь этапов. Первый этап – это организация и планирование. Нужно разработать чертежи, заложить технические основы для будущего устройства.

Если усчитать все размерные характеристики, получается вместительная и надёжная телега на трактор, имеющая устойчивую колёсную конфигурацию, мощную раму.

Список необходимых материалов для прицепа:

• Листовая сталь;
• Швеллер, предпочтительно стальной или с другого прочного материала;
• Листы фанеры;
• Металлические или алюминиевые трубы;
• Ходовой блок;
• Колёса равного диаметра;
• Электрооборудование;
• Болгарка или пила по металлу;
• Крепежи и другие элементы для закрепления деталей конструкции.

Наличие электрической сварки позволит упростить процесс изготовления тележки, а также укрепит все элементы конструкции.

Процесс изготовления ключевых деталей прицепа

1. Рама прицепа. Конструкция: передняя траверса, мощная задняя балка, центральная ось, которая усиливает пластинчатое полотно. Для изготовления данных элементов подойдут трубы с диаметром 0,4 метра, которые соединяют сваркой. Сварной блок будет статичным и неподвижным во время передвижения при использовании боковых лонжеронов из швеллера. Лучше соединения лонжеронов и задней балки усиливать косынками для большей прочности конструкции;
2. Колёсная основа. При конструировании за ось может выступать стальной стержень с диаметром 0,35 метра. Колёсная основа присоединяется к раме продольными шарнирами или опорами из уголков;
3. Кузов. Может быть деревянным при наличии подходящего лесоматериала. Но более надёжным вариантом для вмещения тяжёлых грунтов выступает металлические или стальные листы. Габариты кузова определяются индивидуально и зависят от объёмов выполняемой работы, массы груза. Для деревянного прицепа нужны качественные цельные доски. Они крепятся на металлической основе. Закрепляются края тележки для сохранения баланса;
4. Соединение элементов конструкции. После того, как все ключевые детали готовы, можно приступать к их соединению. Рама должна располагаться горизонтально. В противном случае балансируется крепление для выдерживания сильного трения и вибрации при работе трактора;
5. Подъёмная составляющая. В качестве гидроцилиндра лучше использовать готовый подъёмник. Для соединения с рамным блоком нужен подкос (под усечённый треугольник). Верхний упор (приваривается обычный стальной круг) соединяется с кузовным каркасом. Шланг соединяется с гидравлическим приводом самого агрегата;
6. Обкатка. Готовое устройство необходимо проверить, чтобы оно было максимально надёжным, функциональным и безопасным при его использовании. Сначала прицеп нужно обкатать без груза. Если проблем не возникло, можно проводить испытания с первоначально небольшой массой.

Самодельный прицеп подходит для различной техники, включая трактор МТЗ 1221. Чтобы изготовлять и использовать телегу было проще, стоит просмотреть специальное видео по теме.

Особенности эксплуатации самодельной телеги

Чтобы тележка смогла выдерживать интенсивную эксплуатацию и прослужила своему владельцу как можно дольше, нужно соблюдать правила ее использования.

Для этого пользователю необходимо:

• постоянно следить за надежностью фиксации крепежей. Нужно помнить, что даже во время передвижения по ровной дороге трактор создает вибрацию, которая через подъемный механизм передается на несущую раму прицепа. Из-за этого болты со временем выворачиваются и выпадают из своих штатных мест. Это может привести к потере жесткости телеги, а также образованию трещин или деформаций кузова. Чтобы этого не произошло, нужно проверять надежность фиксации крепежей перед каждым выездом в поле;
• регулярно осматривать прицеп на наличие ржавчины и гнили. Если вовремя не устранить очаги коррозии, то со временем они распространятся дальше. Это приведет к нарушению структуры металла, в результате чего он начнет сыпаться. Чтобы не допустить этого, нужно регулярно подкрашивать металлические детали несущей рамы и кузова самодельной телеги;



• стараться избегать перегрузки прицепа для трактора. Если перевозить на телеге вес больше, чем он может выдержать, то это грозит нарушением баланса и потерей жесткости конструкции. Со временем прицеп перекосится в одну сторону и перевозить на нем груз, особенно сыпучий, будет невозможно;
• контролировать давление в трубках гидравлики – резкое падение или скачки давления в системе приведут к неспособности прицепа подниматься для разгрузки. Это может случиться в любой неподходящий момент, поэтому пользователь должен проверять давление воздуха в трубках и их целостность перед каждым выездом из дома.

Виды тракторных прицепов

Планируя использовать трактор с телегой, необходимо ознакомиться с существующими разновидностями подобных прицепов, их основными преимуществами, особенностями и конструкцией. Модели прицепов разделяют по количеству осей, предусмотренных конструкцией.

Одноосные устройства являются наиболее простым в изготовлении и доступным по стоимости вариантом, отлично подойдут для непродолжительной транспортировки широкого спектра грузов. Двухосные аналоги используются для перевозки больших объемов стройматериалов, различной сельскохозяйственной продукции на внушительные расстояния.

Поскольку самостоятельное изготовление подобного приспособления требует наличия материалов и инструмента, а также определенной квалификации, многие фермеры предпочитают купить тележку. Тракторная техника, которую планируется использовать совместно с прицепом, должна соответствовать ему по мощности, что позволит успешно осуществлять перевозку грузов.

Устройство телеги

Если планируется изготовить подобное изделие самостоятельно, необходимо ознакомиться с его конструкцией, основными составляющими элементами. Среди них целесообразно упомянуть следующие узлы:

• ходовая часть, колеса;
• рама;
• бортовой кузов;
• подъемный механизм;
• прицепное устройство.

Колеса на телегу тракторную могут быть различных размеров, что позволяет подобрать оптимальный вариант с учетом специфики местности, в которой планируется эксплуатация прицепа.

Технические характеристики

Важно помнить о том, что вес тракторной телеги и другие технические характеристики подобных изделий напрямую зависят от выбранной модели. При самостоятельном изготовлении устройства у мастера есть возможность внести в чертежи необходимые изменения, что позволит адаптировать его для решения конкретных задач.

Крупнейшими изготовителями прицепов для тракторной техники является Челябинский тракторный завод, а также концерны Четра и Тонар.

Самой популярной моделью прицепа заводского производства является 2ПТС-4,5, на примере которого целесообразно изучить технические характеристики подобных устройств:

• габариты (ДхШхВ) — 6,12х2,41х1,98 м;
• снаряженная масса — 2 тонны;
• грузоподъемность — 4,5 тонны;
• объем кузова — 5 м3;
• стороны разгрузки — 3;
• тормозная система — пневматического типа с барабанными механизмами.

Изделие подойдет для эксплуатации с трактором, чей тяговый класс не менее 1,4. При этом минимальный срок службы такого прицепа составляет 7 лет, согласно заявлениям производителя. Подобные параметры делают покупные прицепы оптимальным решением для длительной эксплуатации в интенсивном режиме, выполнения работ повышенной сложности.

Для бытовых задач, перевозки небольших объемов груза подходящим вариантом станут самодельные аналоги, поскольку стоимость покупного прицепа данной модели начинается от 250 тысяч рублей.

Самостоятельное изготовление

Если ознакомиться с конструкцией различных видов прицепов более подробно, можно сделать вывод, что самым простым в сборке типом изделий является телега одноосная для трактора. Своими руками соорудить подобное приспособление довольно просто, достаточно убедиться в наличии всех необходимых материалов, инструментов, а также определиться с чертежами устройства.

Инструменты и материалы

Для того чтобы качество самодельного прицепа не уступало заводским аналогам, следует использовать в процессе сборки качественные материалы. Мастеру потребуется стандартный набор инструментов, а также дрель, сварочный аппарат, УШМ. Среди необходимых материалов целесообразно упомянуть:

• стальные листы;
• швеллер из стали;
• фанера;
• металлические трубы, диаметр которых не меньше 0,4 м;
• ходовая часть от старой автомобильной или другой техники;
• колеса с одинаковым диаметром;
• крепежные элементы.

Настоятельно рекомендуется для соединения большинства узлов будущего прицепа использовать сварочный аппарат, что позволит гарантировать его длительный срок службы и высочайшую прочность.

Порядок сборки

Убедившись в наличии всех необходимых материалов, инструментов и чертежей, целесообразно приступать к процессу сборки самодельной телеги. Начинать изготовление следует с рамы, которая должна быть максимально прочной, что позволит ей выдерживать внушительные нагрузки.

Алгоритм сборки телеги довольно прост, предполагает выполнение следующих действий:

1. Сформировать раму, используя переднюю траверсу, центральную ось, а также крепкую заднюю балку. Для изготовления всех элементов рамы настоятельно рекомендуется использовать толстые трубы, сечение которых превышает 25 см. Рама укрепляется лонжеронами из швеллера.
2. Сборка колесной базы предполагает изготовление оси из металлической трубы или стержня, диаметр которого составляет порядка 30-35 см. Закрепить ось на раме, используя шарниры.
3. Изготовить кузов. Для этого могут использоваться различные материалы, например, листовая сталь или древесина. В процессе сборки кузова следует использовать металлические уголки, что позволит быстро закрепить все элементы.
4. Собрать прицепной механизм, соответствующий используемому на тракторе аналогу. Крайне важно, чтобы он предусматривал движение не только по горизонтали, но и по вертикали, что позволит успешно использовать прицеп для перевозки грузов по бездорожью.

При желании мастер может оборудовать полученную конструкцию подъемным механизмом, что позволит значительно упростить разгрузку изделия. Самым оптимальным вариантом является устройство на основе гидравлической системы, что позволит наклонять телегу до 50 градусов. Поскольку самостоятельное изготовление подобного механизма довольно затруднительно, рекомендуется взять готовый узел от другой аналогичной техники.

Крайне важно правильно обработать готовое изделие, что позволит защитить его от гниения или коррозии, в зависимости от используемых материалов. Экономить на защитном покрытии нецелесообразно, поскольку от его качества напрямую зависит степень защиты изделия.

Инструменты и материалы

Чтобы правильно подобрать для работы подходящие материалы и инструменты, нужно прежде всего определить, насколько велика будет нагрузка на прицеп. Периодически подвозить несколько мешков удобрений или урожая — это одно, а вот доставка большого количества навоза или оснащение прицепа самосвальным кузовом — совсем другое дело. Для изготовления рамы используют обычно стальные трубы. Соединять трубчатые конструкции нужно будет при помощи сварочного аппарата.

Дополнительно используют ось, на которую подбирают снятые с мотоблока колеса.

Как показывает практика, другие колёса на прицепах к мини-тракторам работают плохо. Двухосные прицепы изготавливать сложнее. Такая конструкция потребует большего количества сварочных работ, поэтому придется подготовить побольше электродов самых различных размеров. Для кузовов рекомендуется использовать не пластик, а металл.

Особенно хороши металлические изделия, если планируется ездить по лесным дорогам, по бездорожью и берегам рек или озер. Деревянные кузова мини-тракторов точно разочаруют любого охотника и рыбака. Даже специальные покрытия не особенно повысят их устойчивость к плохой погоде. Лучшими вариантами однозначно будут алюминий и тонкие стальные листы. Важно: металл рекомендуют окрашивать стойкой к коррозии краской.

Как сделать одноосный самосвальный прицеп для минитрактора своими руками

Многие фермеры интересуются, как изготовить самодельный прицеп для минитрактора. Большинство сельских жителей по достоинству оценили сельскохозяйственную технику, но только более экономичную и компактную, такую как мини-трактор. На таком транспортном средстве можно не только пахать, рыхлить огород, косить траву и убирать снег, но и перевозить различные грузы. А для этого вида работ необходимо иметь удобный и надежный прицеп. Многие не решаются купить такой простой, но дорогой товар на российском рынке, а пытаются сделать это своими руками. Но с чего же начать и как сделать прицеп для трактора своими руками?

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта

Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций

В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов

именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.

Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.

Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.

Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.

Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

1. Антон.
   Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
2. Кирилл.
   Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. Главная проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

Многие фермеры интересуются, как изготовить самодельный прицеп для минитрактора. Большинство сельских жителей по достоинству оценили сельскохозяйственную технику, но только более экономичную и компактную, такую как мини-трактор. На таком транспортном средстве можно не только пахать, рыхлить огород, косить траву и убирать снег, но и перевозить различные грузы. А для этого вида работ необходимо иметь удобный и надежный прицеп. Многие не решаются купить такой простой, но дорогой товар на российском рынке, а пытаются сделать это своими руками. Но с чего же начать и как сделать прицеп для трактора своими руками?

Как сделать прицеп для мини-трактора своими руками

Сначала необходимо определиться, какую сельскохозяйственную работу будет выполнять прицеп или самодельная тележка для минитрактора. Можно просто перевозить различные грузы, а можно перевозить навоз и сгружать его с помощью самосвала. Сделать первый вариант особого труда не составит, а вот со вторым придется повозиться. Не стоит торопиться, нужно сразу делать качественно и продуманно. Сперва необходимо начертить схемы. По чертежам будет изготавливаться самодельная телега или другие виды прицепов и тракторного оборудования. Стоит учитывать, что прицепное устройство должно иметь хорошую грузоподъемность и малый вес. Затем следует определить, какой будет прицеп к трактору — двухосный либо одноосный.

Рассмотрим, как сделать одноосный прицеп на минитрактор своими руками:

1. Сначала нужно сварить раму и усиливающую поперечную перекладину.
2. Лучше все соединительные элементы и стыки труб выполнять с помощью сварки. Это обеспечит надежность и прочность конструкции.
3. Затем нужно сварить из труб меньшего сечения стойки для сиденья.
4. Теперь определимся с выбором колес. Так как у изделия 1 ось, то потребуются 2 колеса.
5. Лучше брать колеса для мотоблоков. Они отлично подходят по диаметру и имеют надежный состав. С усиленным протектором трактор сможет выполнять более сложные виды нагрузок, ездить по плохим дорогам, не подвергая шины колес проколам.

А вот самодельный двухосный прицеп к трактору сделать чуть сложнее, чем одноосный, потому что у телеги с 2 осями необходимо проделать большее количество сварочных и монтажных работ. Раму можно сделать, как и для одноосного прицепа. С таким транспортным средством, если вы рыбак, можно перевозить лодку.

Двуосный прицеп имеет более надежную конструкцию, так как у него 2 оси и 2 пары колес, поэтому он имеет большую грузоподъемность.

Также вес перевозимого груза распределяется на нем равномерно.

Рассмотрим требования к кузову. В этом пункте нет строгих соответствий, но выбор есть. Кузов, сделанный из металла, более прочный и надежный. А вот кузов из дерева будет намокать при плохой погоде и разрушаться, даже если обработан специальными покрытиями против коррозии. Материал можно выбрать и другой, но алюминий и тонколистовая сталь подходят лучше всего. Они очень прочные, выдерживают тяжелые нагрузки и их обходит стороной коррозия. Далее нужно сварить боковушки для прицепа.

Нужно обязательно покрасить весь каркас и кузов, делая его более защищенным и надежным. Краску стоит выбирать с учетом материала. Если вы выбрали дерево, то и краска должна быть для изделий из дерева. Цвет, конечно, не играет важную роль, но темная краска притягивает к себе тепло, что не обязательно для трактора. А вот светлая окраска прицепа для мини-трактора будет в самый раз, потому что она отталкивает солнечные лучи.

Реально ли создать телегу самостоятельно?

Несмотря на то, что с технической точки зрения создать хороший самодельный прицеп или телегу является делом непростым, при грамотном и ответственном подходе к решению данной задачи это вполне реально. Сегодня на рынке можно приобрести все необходимые составные части телеги, а недостающие – выполнить из подручных материалов. Главное – это уметь хорошо обращаться со слесарным и сварочным инструментом, а также иметь его у себя в гараже.

Грамотный проект – половина дела!

Начинать следует с проекта, в котором следует отразить размеры будущего транспортного средства, а также его конструкционные особенности. Важно не забывать, что телега для минитрактора своими руками должна иметь хорошую грузоподъемность, однако иметь при этом не очень большой вес, чтобы снизить нагрузку на сам трактор. При проектировании следует учесть высокую посадку и достаточную ширину прицепа, чтобы иметь хорошую устойчивость к опрокидыванию, а также легко преодолевать плохую дорогу.

Изготовление составных частей

Раму телеги лучше всего выполнить из труб 50x25x4 мм, которые будут включать в себя непосредственный сварной стояк, передние и задние лонжероны. В качестве усиливающей поперечины может выступать уголок 40x40x4 мм, а в качестве продольного шарнира – труба 58×4 мм. Все лучше всего выполнить на сварке, поскольку это обеспечит прочность и целостность конструкции, исключив возможность расшатывания элементов (при использовании болтового крепления). Далее следует приварить стойки сидений из уголков 40x40x4 мм, к которым будет крепиться уже деревянный каркас непосредственного кузова.

Выбор подходящих колес и их крепление

Деревянный кузов – самый оптимальный вариант

После того, как несущая рама готова, можно приступать к выполнению кузова, который лучше всего сделать деревянным. Высота бортов зависит от желания самого конструктора, а также особенностей перевозимого груза. Для этих целей лучше всего подойдут деревянные доски, которые крепятся с помощью нержавеющих болтов. Доски должны быть хорошо высушенными и крепкими, причем их рекомендуется покрасить для защиты от агрессивных воздействий внешней среды.

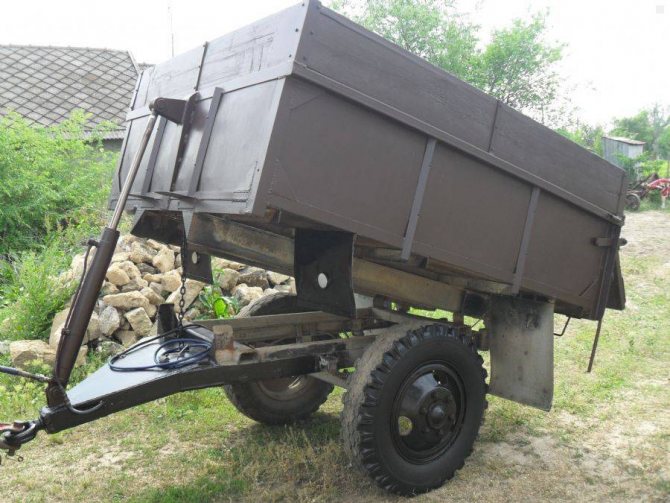

Как сделать прицеп-самосвал

Рассмотрим, как изготавливаются самодельные прицепы самосвалы для минитрактора своими руками. Если вы решили сделать прицеп-самосвал, то нужно определиться с выбором подъемного механизма. Здесь нет ничего сложного, как кажется на первый взгляд. Есть 2 варианта сбрасывания прицепа: ручной самоопрокидывающийся и механический. Первый можно сделать с помощью варки к передней части прицепа ручки. Тракторист будет своими руками поднимать конструкцию. Но одной ручкой здесь не обойтись.

Нужно сделать Г- образный штырь, вытащив который прицеп под силой груза будет опрокидываться сам. Механический будет сделать чуть сложнее, чем ручной. Можно сделать механизм, поднимающий прицеп, из разных видов подъемного оборудования. К примеру, это может быть домкрат или электромотор с аккумулятором, лебедка или гидросистема, а можно и обойтись масляным насосом. Прикрепить механизм к кузову надо наиболее удобным способом для вас.

Чтобы присоединить самодельное прицепное оборудование для минитракторов к самому транспортному средству, нужно будет приварить удлиненную балку и к ее концу прикрепить фаркоп, который подходит к вашему трактору. Последние штрихи — это покраска сделанной вами конструкции, обшивка сидений, накачка колес. Затем надо проверить, как работает самоделка.

Как сделать своими руками?

Качественный самодельный прицеп для мини-трактора должен:

• быть прочным;
• иметь сравнительно небольшую массу;
• соответствовать по грузоподъемности тяговой силе трактора;
• иметь высокий клиренс;
• оснащаться широкими колесными осями.

При недостаточной ширине осей проехать по плохой дороге будет практически невозможно. Знатоки советуют начинать изготовление прицепа со сварки частей рамы. Она станет несущим каркасом. Для работы используют как круглые, так и прямоугольные трубы. Их минимальный диаметр составляет 400 мм.

Важно: стыки выполняются только путем сварки, другие виды соединений не допускаются.

После этого создают колесную базу. Осью чаще всего является стержень из стали, диаметр которого — минимум 350 мм.

Стержень надо прикрепить к раме с использованием:

• боковых лонжеронов;
• продольных шарниров;
• опор уголкового типа.

Подобное решение позволяет обеспечить повышенную грузоподъемность. Становится возможным перемещать не только собранный урожай, посевной материал, но и следующие виды груза:

• удобрения;
• тяжеловесные отходы;
• грунт;
• стройматериалы.

Кузова обычно делают из досок. Высота их подбирается индивидуально. Лучше всего, если ширина досок будет пропорциональна высоте, тогда не понадобится их делить на части. Древесину предварительно сушат. Прикреплять доски рекомендуют стальными уголками, потому что такое соединение наиболее прочно и устойчиво. Колеса следует расположить строго посередине. Это предельно важно для безопасности езды. Надо обязательно позаботиться и о надежном соединении с самим мини-трактором. Знатоки отмечают, что лучший вариант — шарнирное дышло, вставляемое в особый трубчатый корпус.

Сверху монтируется предохранительный узел; если его нет, то соединение может разрушиться от любого толчка.

Но защита не так проста, как кажется. Именно связка между трактором и прицепом подвергается очень сильным вибрациям. Да и сила трения в этом месте огромна. Поэтому торопиться — и при проектировании, и при сборке — не следует. Соединяя детали между собой, нужно действовать как можно аккуратнее.

Специалисты даже советуют работать вдвоем. То, что не заметит кто-то один, почти наверняка обнаружит напарник. После окончания работы требуется проконтролировать ее качество. Обязательно перепроверяют, насколько надежны все узлы, насколько крепко связываются они шарнирами. Непременно следует проверять и стяжки болтов. Собранный прицеп сначала обкатывают без нагрузки, притирая детали. Как видим, ничего сложного в этой схеме нет. Однако надо помнить, что конструкционные элементы делают только из нового металла.

Если и применяют старые части, то лишь убедившись, что на них нет ржавчины и других изъянов.

Целесообразно обработать все открытые поверхности масляной краской. Это вполне доступное и притом весьма эффективное защитное средство. Но самые простые прицепы для мини-трактора не всегда позволяют решить проблему. Часто приходится делать самосвальный агрегат. От обычного прицепа он отличается наличием механизма, приподнимающего кузов по мере необходимости. Такие прицепы хорошо зарекомендовали себя при перемещении сыпучих грузов, дров и так далее. Наилучший подъемный механизм приводится в движение гидравлическим цилиндром.

Изучая готовые чертежи и размеры либо проектируя прицеп самостоятельно, надо учитывать требуемую грузоподъемность. От нее прямо зависит число осей. Одноосные телеги имеют всегда ходовую часть без рессор. Выгружать доставленные грузы можно или строго назад, или также влево и вправо. Это уже зависит от того, какие цели ставит фермер и как удобнее работать.

Сравнение самодельного и заводского прицепов

Можно купить заводской полуприцеп или самосвальный прицеп. Прицепы для минитракторов продаются во всех городах России. Вот только цена может вас разочаровать. Самый дешевый вид стоит 10 тыс. рублей, не говоря о конструкции с подъемным механизмом.

Зачем тратить денежные средства, если можно своими руками сделать надежный и долговечный прицеп для своего оборудования. Стоит только иметь нужные для дела материалы и самое главное — желание. Кстати, если вы не определились с выбором самого трактора, то надежный помощник для работы на сельскохозяйственных угодьях — это трактор Беларус МТЗ. Эта марка производителя отличается от других своим качеством и прочностью. Пусть цена выше средней, но зато по характеристикам не уступает другим устройствам.

Для того чтобы не запутаться в выборе, необходимо учесть вышеописанные параметры. Выбор остается всегда за вами, но помните, что своими собственными руками можно сделать более надежное и качественное изделие, чем стоит на торговых площадках.

Самодельные прицепы для тракторов: как сделать прицеп?

Для большинства сельскохозяйственной техники предлагается разнообразное оборудование, которое тем или иным образом упрощает работу и увеличивает функциональные возможности тракторов. На мини тракторы очень полезным и наверно даже обязательным станет приобретение специального прицепа. Свойства прицепа должны полностью подходить под используемую модель трактора, иначе их взаимодействие и эффективность будут усложненными.

К счастью, сегодня предлагается множество прицепов для определенных моделей техники, поэтому выбрать нужный товар не составит труда. Но по определенным причинам некоторые владельцы тракторов пытаются сделать прицеп для трактора собственными руками, что сегодня более чем простая и доступная задача.

Устройство прицепа на трактор

Перед началом создания собственного прицепа важно знать его устройство и конструктивные особенности. Состоит из следующих деталей:

• бортовой кузов;
• несколько колес и ходовая часть;
• основа — металлическая рама;
• механизм для подъема кузова;
• прицепное для соединения с трактором.

Также в зависимости от сферы использования и требуемых характеристик, выделяют два вида прицепов:

1. С одной осью — самая простая и популярная модель, особенно актуальна для транспортировки сыпучих или иных материалов;
2. С двумя осями — имеют мощную конструкцию и поэтому позволяют перевозить тяжелые грузы и материалы.
