Самодельная малка из обрезков стальной полосы

Задачи малки-угломера

Назначение малки в основном для измерения угла любой поверхности или детали. Часто прибор применяется при установке подоконников, им легко измерить углы откосов и перенести данные на заготовку, которую нужно отрезать.

Применяется прибор и в столярном деле, позволяя точно выверять углы наклона различных элементов.

От слесарного угольника малка-угломер отличается наличием подвижной части, позволяющей работать с углами от 0 до 180 градусов. Колодка выступает основой инструмента, тогда как у угольника нижняя часть неподвижна, и он позволяет лишь проверить, составляет угол 90 градусов или нет.

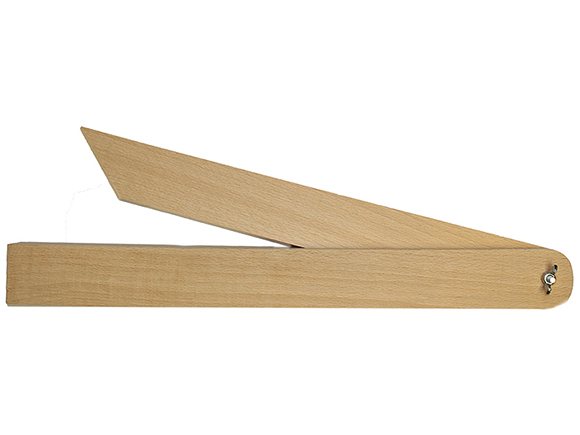

Колодка малки оснащена прорезью, в которую может опускаться перо, являющееся подвижной частью прибора. Это позволяет замерять углы и хранить инструмент в сложенном виде. Он достаточно компактен, не имеет риска сломаться при перевозке.

В качестве крепежа применяют барашек или простую гайку, она же фиксирует угол после измерения. Благодаря этому малка не сбивается, с ее помощью можно расчерчивать деталь, наносить метки, как линейкой, снимать лишнюю штукатурку, пока последняя не затвердела.

Инструкция по применению малки угломера

Часто, когда в руки специалиста попадает простой инструмент, возникает вопрос, как ним правильно пользоваться. Одним из таковых инструментов является малка, которая больше известна под названием угломер или рейсмус. В материале описан процесс измерения откосов при помощи рассматриваемого инструмента. Но для чего еще можно применить такой простой и незамысловатый инструмент, изготовить который можно легко и быстро своими руками.

Что такое малка и для чего нужен угломер, подробно выяснили в материале. Остается разобраться с потенциалом инструмента, и узнать, на какие действия способен этот прибор. Возможности инструмента можно без преувеличения назвать безграничными, так как при помощи устройства можно измерить любой угол, и узнать его точные значения. Это может быть не только оконный откос, но еще и арка или конструкция теплицы, изготовлением которой занимается специалист.

Если не знаете, как правильно пользоваться угломером, то настало время разобраться в этом вопросе подробно. Чтобы узнать, как работать малкой, нужно взять пример. Итак, в последнее время актуален вопрос утепления стен дома пенопластом или пенополистиролом. Для чего может понадобиться угломер при работе пенопластом? Все банально просто. Если предстоит наклеить пенопласт на стену дома, которая имеет треугольную или неровную форму, то в таком случае понадобится воспользоваться малкой. Это не обязательно, но позволит существенно упростить работу.

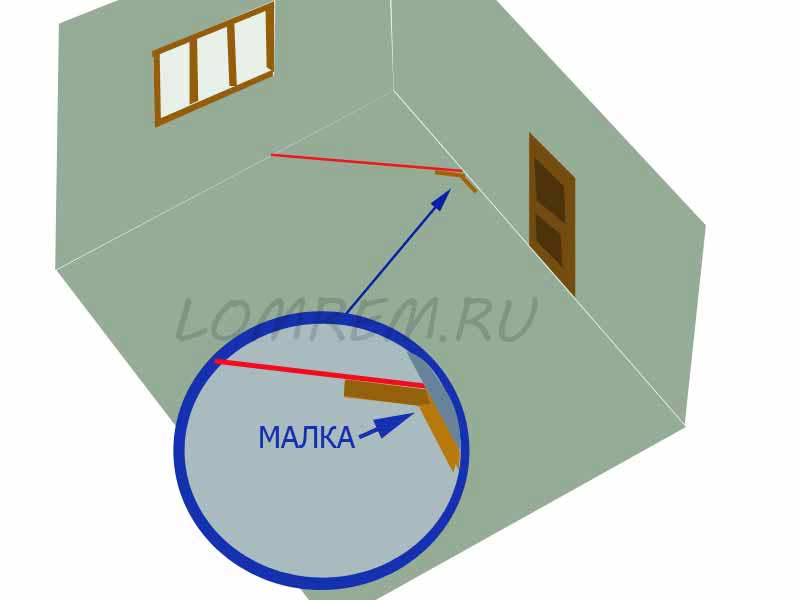

1. Чтобы не пришлось вымерять угол наклона стены, нужно взять малку, и приложить ее одной частью к ровному углу, а второй к непрямому
2. После этого нужно зафиксировать подвижную часть в установленном положении, завинтив барашку в центральной части инструмента
3. Приложить угломер в зафиксированном виде к листу пенопласта, и сделать отметку карандашом или маркером
4. Радиус угла известен, поэтому остается воспользоваться правилом или уровнем, чтобы приложить его к полученной отметке и провести до края листа пенопласта
5. Взять в руки режущий инструмент для резки пенопласта, в качестве которого может быть не только строительный нож, но еще и полотно по металлу. Мало кто знает, но резать пенопласт или пенополистирол можно также насадкой на строительный фен. Чем резать лист пенопласта, если его толщина больше длины полотна строительного ножа. Для этого можно взять специальную насадку на фен, и произвести рез по отметке
6. Теперь пенопласт, в котором вырезан угол, можно приложить к стене, и убедиться, что процедура выполнена правильно и с максимальной точностью

Это пример применения малки, однако сфера строительства эксплуатацией малки не ограничивается. Применяется прибор также в мебелестроении, когда по заказу изготавливается столешница неправильной формы.

Часто такой инструмент надо использовать при проведении сварочных работ, например, когда нужно изготовить металлические столбики для арки или теплицы с одинаковым углом отклонения. Всегда, где есть необходимость вырезать угол соответствующего градуса, понадобится взять в руки угломер.

С этим простым и незамысловатым прибором всегда удобно работать. Причем его не надо покупать, ведь сделать его легко самостоятельно. Если же задались целью купить малку, то для этого не нужно ехать по строительным магазинам. Для этого есть интернет магазины, где можно выбрать подходящий инструмент хорошего качества и по низкой цене. Если еще не знаете, как пользоваться малкой, то пришло время научиться, тем более, что это легко и просто.

В итоге важно подчеркнуть такой фактор, как эффективность малки-угломера. Без такого инструмента сделать точный замер непрямого угла было бы очень сложно

Для этого потребовался бы транспортир, которым бы высчитывался угол, а после переносился на проецируемую плоскость или заготовку. В видеоматериале представлен подробный отчет об изготовлении малки своими руками.

Как сделать своими руками

Если инструмента нет под рукой, а он требуется срочно, его можно сделать самостоятельно.

Перо можно изготовить и из пластика, если фанеры нет под рукой. Отметки делаются на расстоянии 20-40 мм. Они будут соответствовать размерам пера.

В бруске потребуется сделать надрез, при правильном сложении пера с ним должен получиться острый угол. Болт поможет скрепить детали. Получится угол 90 градусов.

Затягивать сильно не требуется, перо должно свободно передвигаться.

Малка-угломер своими руками

Малка-угломер – довольно доступный инструмент, который можно купить практически в любом строительном магазине, однако не всегда у мастера есть на это время, а прибор может потребоваться срочно. В этом случае его можно сделать самостоятельно. Для этого потребуется:

• Брусок дерева, из которого будет сделана колодка. Подойдёт небольшой отрезок до 30 мм.
• Кусок фанеры, толщина которой должна быть больше 3 мм. Толще 5 мм фанеру лучше не брать. Из этого материала делается подвижная часть прибора.
• В качестве крепежа можно использовать болт и гайку.
• При помощи дрели нужно просверлить отверстие под болт.

Начинать сборку малки-угломера нужно с колодки. Для этого отмеряют 10 см на заготовке и отпиливают нужную длину. После этого можно переходить к изготовлению прорези под перо, для чего потребуется надрезать колодку с торца.

Перо инструмента изготавливается из фанеры, а если её нет, то можно использовать схожий по размеру материал – например, лист пластика. На листе делаются отметки в 20-40 мм: это будут размеры самого пера. Их можно менять на своё усмотрение. Если вы все сделали правильно, то перо и надрез в бруске при сложении будут образовывать острый угол. Детали скрепляются болтом под углом 90 градусов; перо должно иметь возможность двигаться. Лишнее нужно срезать и зачистить.

Как использовать переставную малку — пошаговая инструкция

Переставная малка используется в различных сферах строительства для вверения углов. Например, ее применяют при создании откосов дверей, окон, необходимости отрезать какую-либо деталь, в том числе при покрытии пола кафелем или ламинатом.

Инструкция по использованию инструмента:

Работу продолжают на следующий день, когда раствор подсохнет. Используют штукатурную терку. Ей пользуются как примерно как малкой.

Разница заключается в возможности зачистить штукатурку в ноль, терка не может измерить углы.

Обработав откосы должным образом, добиваются их гладкости, эстетической привлекательности. Малка позволяет избежать установки маяков, сократить затрачиваемое на ремонт время.

Источник

Как пользоваться малкой на примере устройства откосов

Давайте теперь сделанную вами малку испытаем в рабочих условиях, и испытание она будет проходить на устройстве оконных откосов. Наш инструмент поможет провести правильное оштукатуривание на основании существующих стандартов. Как известно, оконные откосы имеют определенный угол, строители называют его «угол рассвета». Но по правилам все углы должны быть одинаковые и симметричные, если не соблюдать эти правила, то разные откосы будет видно невооруженным глазом. Вот инструкция, как пользоваться малкой для получения равномерных углов.

Для чего нужна малка.

Во время выполнения строительных работ малка нужна очень редко, но она действительно выручает в нужные моменты. Пользуясь малкой скорость увеличивается, качество выполненных работ улучшается. Предположим что мы укладываем ламинат или паркетную доску по диагонали. Чертим на полу линию, подбираем нужный нам угол (диагональ). Прикладываем малку к линии, раскладываем её, прижав к стене.

Переносим угол на ламинат, отрезаем его. Собрав небольшой участок пола прикладывайте малку сразу к готовой части пола, измеряйте угол. Подрезая первый ряд кафельной плитки над ванной или над полом малка тоже может понадобиться. Часто бывает что установленная по уровню ванна имеет свои недостатки. Приходится подгонять низ плитки, отрезав его. Но после подгонки зазор между ванной и плиткой увеличивается. Чтобы это избежать нам необходимо отрезать низ плитки правильно с первого раза. Малка прикладывается к боку приклеенной плитки и ванной. Переносим линию на следующую плитку, отрезаем её.

Как сделать малку.

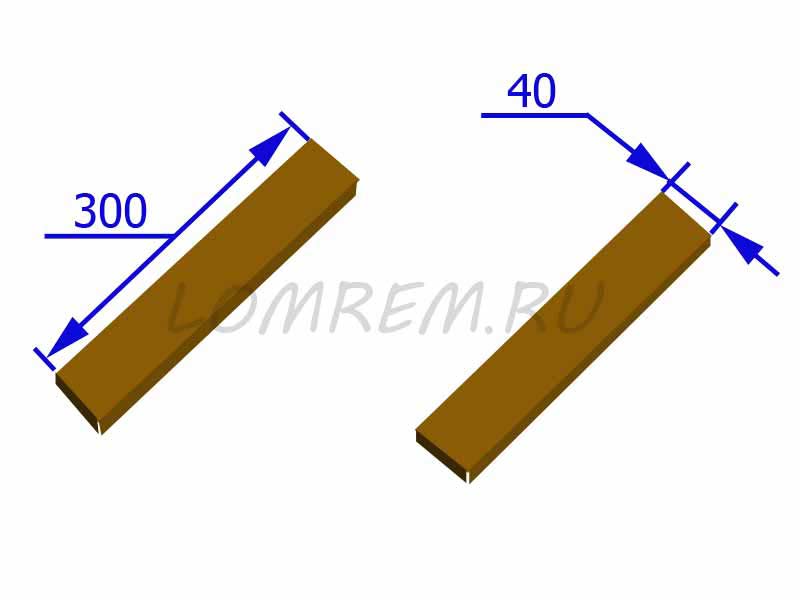

Малка делается очень просто. Помню как-то раз я забыл свою малку. На работе оставались обрезки дверных доборов толщиной 10 мм. Я отрезал две полосы длиной 300 мм., шириной 40 мм.

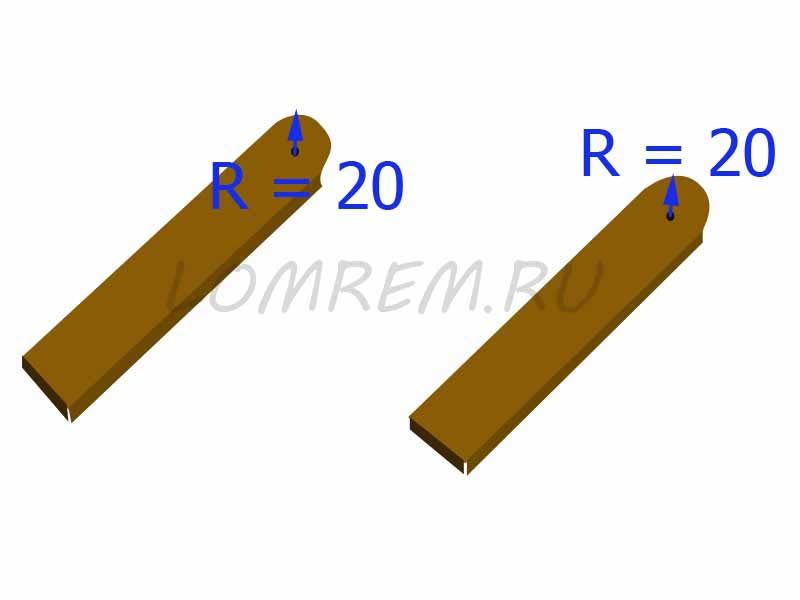

Лобзиком закруглил на обеих частях одну сторону по радиусу 20мм.

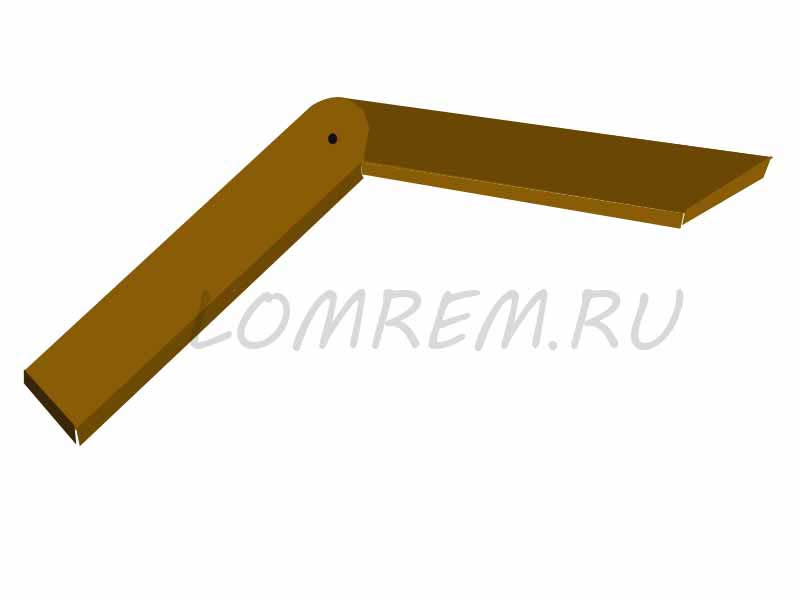

Приложил обе части малки друг к другу. Просверлил отверстие диаметром 2 мм. в центре радиуса. Закрутил самый обычный саморез по дереву. Малка получилась за десять минут.

Конечно эта малка была временной. Но все мы знаем что нет ничего более постоянного чем временное. Эта малка нас выручала долгое время. Конечно отверстие можно просверлить больше. Соединить части малки болтом, утопив шляпку. Вместо гайки использовать удобный барашек. Тогда малка станет полноценным инструментом.

Источник

Как сделать малку в домашних условиях?

Конечно, сегодня весь необходимый инструмент, в нашем случае малку, можно купить в строительном магазине. Но порой возникают ситуации, когда прибор нужен сейчас, и нет на это времени, или в продаже попросту нет в наличии нужного инструмента. Давайте попробуем разобраться, как сделать малку своими руками из подручных средств. И вот что нам из материалов понадобится для этих целей:

• Деревянный брус размером 20 на 30 мм. Из него мы изготовим колодку.
• Фанера толщиной от 3 до 5 мм, она будет являться подвижной частью инструмента, пером.
• Крепежный элемент в виде гайки и болта.
• Электрическая дрель и сверло, соответствующее диаметру крепежного элемента.

Подготовив все составляющие будущего инструмента, можно начинать его сборку. В первую очередь начнем изготовление колодки. Отмеряем от деревянного бруска 10 сантиметров, можно и больше, но превышать длину в 15 сантиметров не стоит. Отрезаем ножовкой нужный размер будущей колодки. Следующим этапом по изготовлению инструмента будет устройство прорези для пера. Для этого с одной стороны торцевого основания колодки делаем надрез, и пока отложим колодку в сторону.

Теперь перейдем к изготовлению пера, которое можно вырезать из фанеры или другого подходящего материала. Отметим на фанере будущие размеры элемента, ширина пера 20-30 мм, длина может достигать 300-400 мм. Совет! Все размеры, приводимые в данном примере, могут быть изменены по собственному усмотрению. В процессе изготовления малки вы можете увеличить длину колодки и пера, главное, чтобы вам было удобно работать сделанным инструментом. Перо готово, и теперь уже его можно более точно подогнать в колодке.

Проверьте еще раз надрез в торце бруска, перо должно при попытке сложить инструмент образовывать острый угол, хотя, конечно, не во всех случаях это бывает нужно. Когда все готово, нужно установить крепеж на место, для этого сопоставьте детали под углом 90 градусов и просверлите дрелью отверстие насквозь. После вставьте болт и зажмите части между собой гайкой. Теоретически наш инструмент готов, осталось немного доработать перо. Двигайте его в колодке, и выступающие углы дополнительно обработайте. Лишние стоит удалить и места среза обработать наждачной бумагой.

Малка — инструмент для переноса углов и обустройства откосов дверей

Когда-то, лет 20 тому назад, мы провели небольшой эксперимент, спросив у учащихся выпускного курса профтехучилища по специальности «столяр», что такое малка. Правильный ответ дали менее 10% без 5 минут профессионалов столярного дела. А между тем, малка угломер – это в первую очередь столярный инструмент, хотя им пользуются и слесари и строители.

Хотя штукатуры назвали малкой приспособление, которым была короткая реечка с вырезом, служащая для выполнения равномерного угла откосов вокруг окон и дверей.

Так оно и называется. А вот об инструменте, давшем название этому простенькому шаблончику, большинство из них даже и не слышало.Кто-то из людей явно неглупых назвал малку статусным инструментом. Видимо оттого, что ею пользуются люди довольно искушенные в профессии. А между тем, эта незамысловатая в техническом плане и очень простая в изготовлении помощница может серьезно облегчить выполнение целого ряда работ и в домашней мастерской, и на строительной площадке.

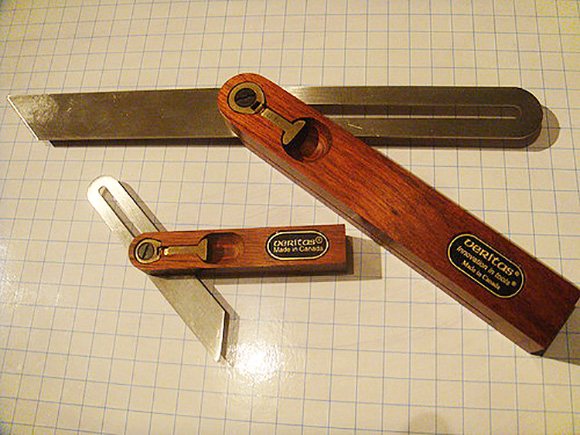

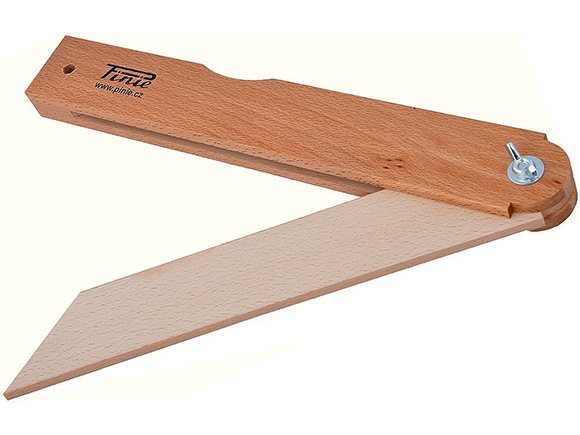

Конструкция и назначение малки

Обычная, самая простая малка состоит из двух элементов:

Эти элементы соединяются между собой винтовой парой. Вот конструкция винтовой пары может быть абсолютно разной, но принципиальных отличий два: винт может быть выступающим, и тогда, чаще всего, вместо обычной гайки используется барашек для удобства фиксации взаимного положения колодки и пера, а может быть утопленным.

Последний вариант более удобен для установки малки в нужном месте, но менее практичен для фиксации заданных углов и, как правило, более сложен в техническом плане.

Иногда, но редко, на пере, еще реже – на колодке наносятся размерные риски. Но малка – не измерительный инструмент, а разметочный. Ее задача: зафиксировать размер и перенести на заготовку, либо – заготовки, при тиражировании одинаковых изделий. Хотя, стремление многих производителей к всеобщей унификации, привело к созданию цифровых малок, снабженных жидкокристаллическими дисплеями. С памятью, обнулением результата в заданном положении и прочими атрибутами современных цифровых инструментов, но от малки у таких устройств остался разве что общий конструктив, а функционально – это, скорее, угломеры.

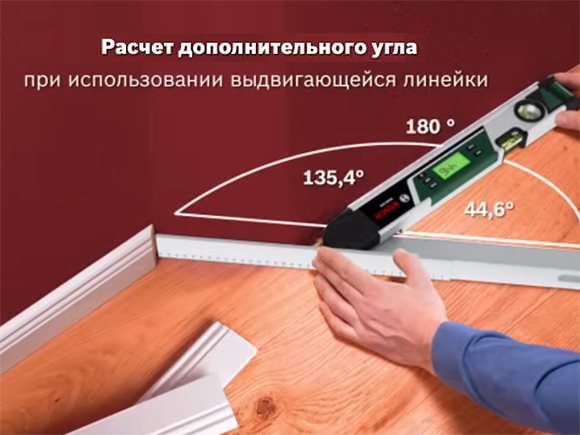

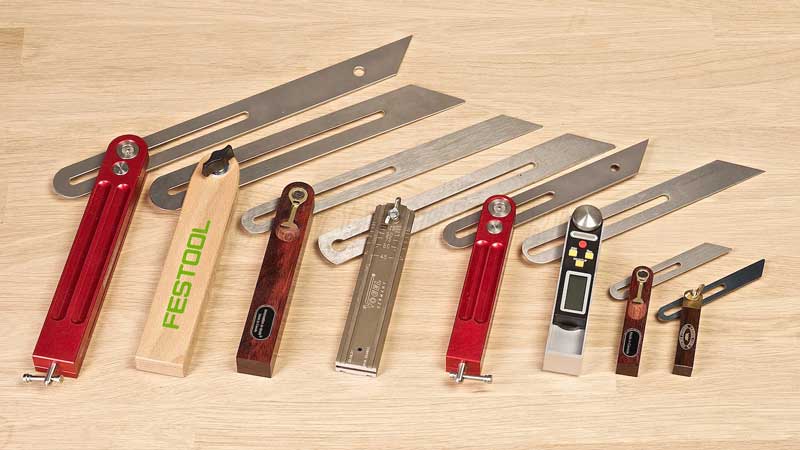

Цифровая малка

Что только не пытаются вмонтировать в малку – да хоть пузырек уровня, вообще слабо сочетающийся с перечнем основных работ, выполняемых при помощи малки.

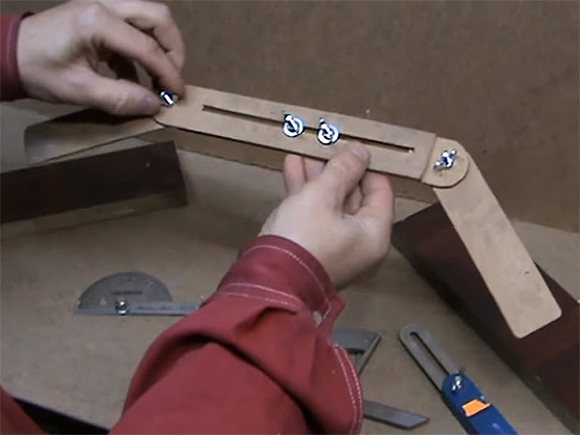

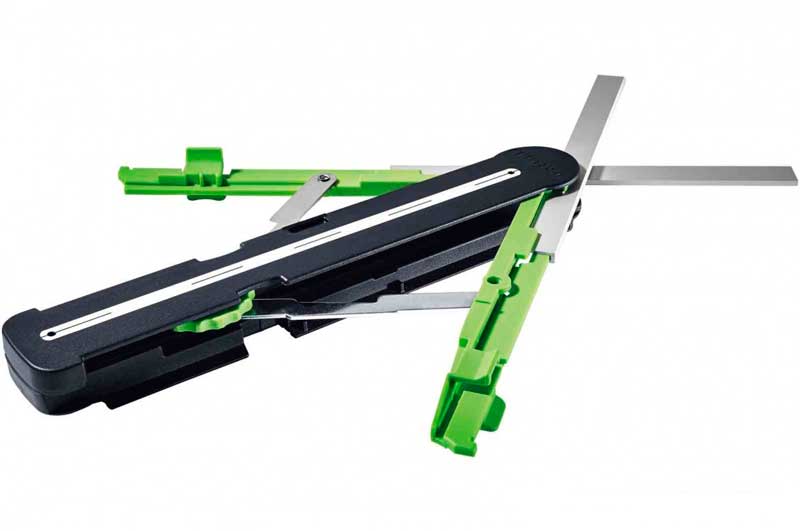

Механические усовершенствования малки также пытаются догнать цифровые изощрения, якобы расширяя функционал инструмента.

На наш взгляд, из всего этого обилия технических решений, более ли менее полезным является устройство паза в пере, позволяющего варьировать его длину, что в редких случаях, но все же, может быть полезным. А подтвердим мы свои, для многих неоднозначные, умозаключения примерами работ, где малка действительно незаменима.

Применение малки при штукатурке

Сделанной малкой вы легко и качественно выполните не только штукатурку, но и шпаклевку.

Малка в процессе работы

Первым делом вам необходимо сформировать одинаковый «угол рассвета» для всех откосов. Устанавливаем колодку на край рамы окна, например, а пером определяем угол по краю откоса, прилегающего к стене. Закрепляем винтом полученный результат.

Теперь необходимо проверить весь откос по периметру малкой. Результат должен быть везде одинаковым. Если где – то есть отклонения, то снимаем лишнее и снова проверяем. Возможно, придется немного поменять угол на малке, если есть большие погрешности. По аналогии работает сделанная нами по упрощенной схеме малка.

Следующий этап – это подготовительные работы и штукатурка, шпаклевка откосов. Подробно вся последовательность описана в статье штукатурка откосов. Вот вам и приспособление – вроде совсем простой инструмент, но при его применении откосы оформляются быстро и качественно с заданным углом раскрытия, симметричные и ровные.

Предлагаю коротенькое видео, где малкой выступает совсем простой шаблон, сделанный своими руками.

Малка удобный столярный инструмент. Малка служит для измерения, перемещения любых углов.

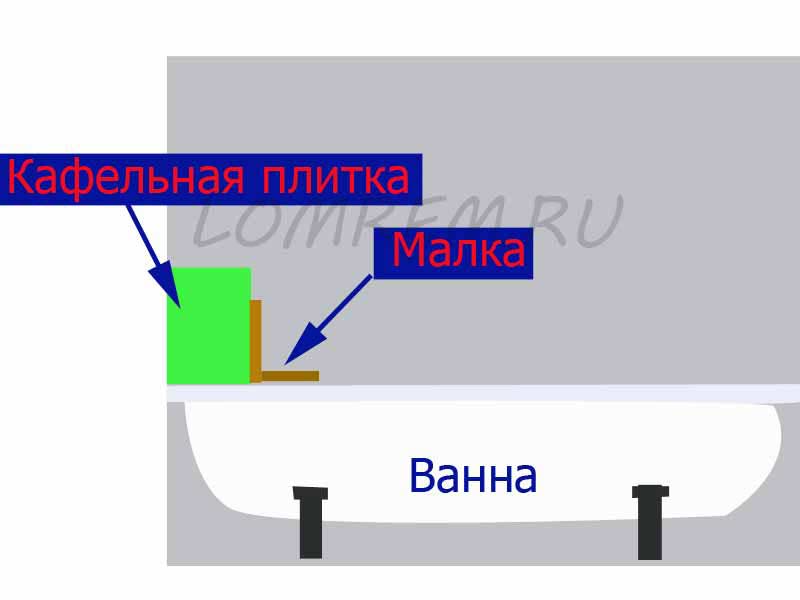

Ей удобно пользоваться при укладке ламината, паркета, частично плитки и т. д. Малка состоит из двух элементов, соединённых между собой болтом с гайкой. Болт с гайкой немного натягиваются, чтобы малка складывалась и раскладывалась оставаясь в нужном положении.

Как пользоваться малкой?

Если речь идет о чистом переносе угла на заготовку, то здесь и описывать нечего: выставляй заданный шаблоном или образцом, или чертежом (возможно отмасштабированным) угол, фиксируй взаимное положение пера и колодки и переноси его куда нужно. При этом нам абсолютно безразлично, какова величина этого угла в градусах, радианах или сегментах любой величины. Но, если нужно рассчитать угол сопряжения двух соединяемых элементов, когда он отличен от прямого, или пары – тройки других, присутствующих на каком-нибудь стусле, то без малки, пожалуй, и не обойтись. Рассмотрим рекламную картинку одной из цифровых малок.

Инструмент до десятых долей показал угол скоса стены, но даже на 1/10 не приблизил нас к практическому решению задачи точной состыковки отрезков плинтуса в таком сильно «неправильном» углу. Понятно, что разделив 135,4° на 2, мы получим значение угла, под которым следует запиливать плинтуса, но точно их разметить, а затем еще и отрезать – задача не из легких. При помощи же малки эти вопросы решаются проще простого:

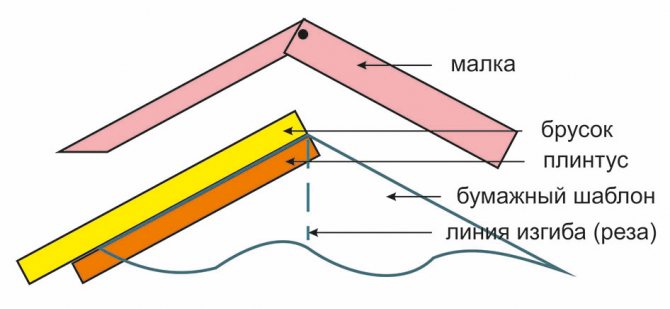

На видео показан чуть более сложный путь переноса угла, взятого с чертежа в масштабе.

Но относительная сложность его заключается в соблюдении предельной аккуратности, ибо даже незначительные отклонения на общей длине конструкции, могут вылиться в приличные линейные отклонения размеров. Чего уж говорить о таких металлопластиковых оконных системах, которые показаны на фото. Если не изменяет память, их габариты: 5000 x 4000 x 3500 или около этого.

Есть уверенность, что после описанного выше, подробно объяснять, как такой инструмент работает, особой необходимости нет. Нужно лишь подчеркнуть, что пазы в узле, заменяющем общую для обоих перьев колодку, позволяют раздвигать малку по ширине, увеличивая ее функциональность. Очевидно также, что это самодельная малка, и ее конструкция значительно упрощена, даже в сравнении с самой простой, выпускаемой промышленно. Но свою работу она делает ничуть не хуже заводской, просто обращаться с такими не очень прочными конструкциями нужно аккуратнее. А вот изготовить даже более сложную конструктивно малку для человека, умеющего пользоваться простым столярным инструментом – не проблема.

Как пользоваться малкой – пошаговая схема

Шаг 1: Подготовка стен и оконного проема

Все стены помещения, в котором вы планируете сделать откосы, должны быть полностью оштукатурены. Как правило, на оконных проемах штукатурка заканчивается. Сами откосы должны быть подготовлены, очищены от пыли и обработаны грунтом. Также, если окно было установлено с помощью монтажной пены, выступающие излишки необходимо предварительно удалить при помощи ножа.

Шаг 2: Выбираем “угол рассвета”

Теперь нам нужно, прежде всего, определиться с углом, под которым будет проводиться . Для этого колодку малки устанавливаем по краю оконной рамы и движением пера определяем угол по краю оконного проема со стороны стены. Фиксируем полученный результат на малке и проверяем соответствие по периметру оконного проема. Если при проверке выбранный угол не совпадает с выбранным значением, необходимо подрубить штукатурку со стороны стены или изменить угол на малке.

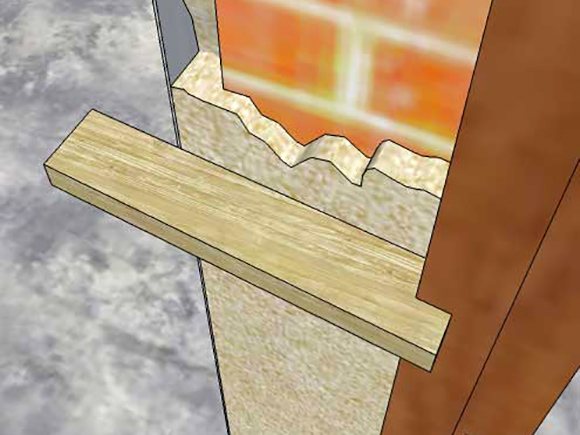

Шаг 3: Выравниваем угол откоса

Обычно на оконном проеме штукатурка заканчивается в хаотичном порядке, ровные углы выводят во время работы с откосами. Для того чтобы сделать идеальные углы откосов, нужно просто установить рейку на стену по краю откосов по периметру окна. Для этого малкой определяем, где будет находиться край рейки, и крепим ее саморезами или обычными гвоздями к стене. Не забываем строительным уровнем проверять рейку по вертикали, она должна стоять строго по уровню.

Шаг 4: Наносим раствор, задаем угол

Когда рейки установлены на углы откосов, приступаем к нанесению штукатурной смеси. Для этого мастерком под углом нанесите раствор на откос, желательно с небольшим излишком. После малкой следует удалить излишки штукатурной смеси и предать откосу направление угла. В этом случае установите колодку на оконную раму, точно так же, как мы поступали во время замеров, и проведите колодкой по раме снизу вверх. При этом перо удалит излишки и выровняет рабочую поверхность. Если после проделанных работ на откосе остаются ямы, добавьте раствора и снова снимите излишки малкой.

Малка удобный столярный инструмент. Малка служит для измерения, перемещения любых углов.

Ей удобно пользоваться при укладке ламината, паркета, частично плитки и т. д. Малка состоит из двух элементов, соединённых между собой болтом с гайкой. Болт с гайкой немного натягиваются, чтобы малка складывалась и раскладывалась оставаясь в нужном положении.

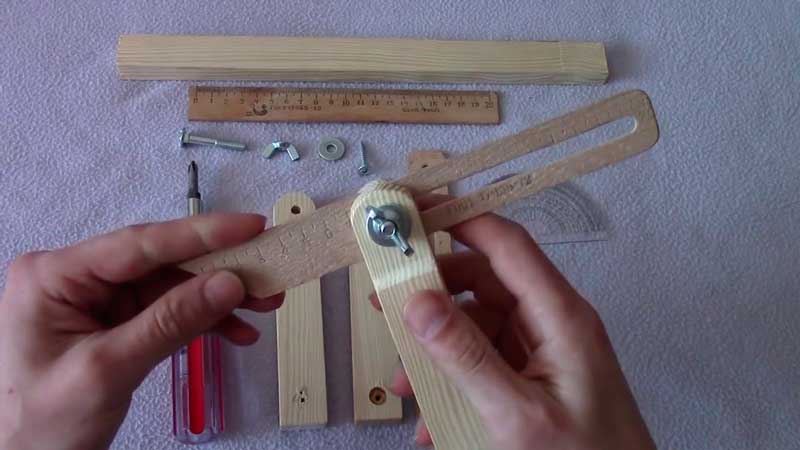

Делаем малку своими руками

И здесь, в первую очередь, следует серьезно подойти к выбору древесины. Она должна быть сухой и лишенной сучков, независимо от породы. А породу лучше взять достаточно твердую: дуб, ясень т.п. Такой инструмент прослужит значительно дольше, а разметка, производимая с его помощью – точнее.

Самостоятельное изготовление малки

Мы намеренно взяли видео с примером изготовления малки из простейших, практически бросовых материалов и подручных средств, чтобы вы увидели, насколько этот процесс незамысловат. А вот какие дополнительные функции из предлагаемых и самодельщиком из видео, и промышленно выпускаемых экземпляров придать вашей малке – решайте сами, наше мнение вам известно.
