Как просверлить чугунные изделия в домашних условиях Сергей Максимов, блог Малоэтажная Страна

Заглянул ко мне сосед на днях и между делом поделился на его взгляд «странной» проблемой. Он решил заменить замок на калитке (под круглый «язычок» не было предусмотрено отверстие в старом образце), а ни одно сверло по металлу не справилось со своей прямой задачей. Это обстоятельство мне показалось интересным, и я предложил ему совместными усилиями найти чем сверлить чугун. У меня трубы отопления с радиаторами сделаны из того же металла, поэтому решил, что поиски могут впоследствии оказаться полезными.

Источник prom.st

Сверление отверстий в металле большого и малого диаметра: как правильно делать? — Постройка

Узнаем все тонкости и способы сверления металла — выбор инструмента, заточки и режимов резания.

Просверлить отверстие в металле — что может быть проще? Есть, однако, в этой слесарной операции довольно много тонкостей, касающихся правильного выбора инструмента, заточки и режимов резания.

Как просверлить отверстие в металле

Виды свёрл по металлу и техника их заточки
Как правильно сверлить металл

Для проделывания отверстий в металле используют свёрла — механические стержни из сплава, который твёрже, чем обрабатываемая деталь. Свёрла по металлу изготавливают из быстрорежущей стали марок Р6М5, Р9, Р18 под общим обозначением HSS, либо из твёрдых сплавов: ВК, Т5К10, предназначенных для обработки закалённых и твёрдосплавных заготовок.

Сверло состоит из трёх элементов:

Кромки врезаются в дно отверстия и снимают с него тонкую стружку.
Спиральная нарезка выталкивает стружку из отверстия.
Хвостовик предназначен для крепления сверла в патроне инструмента.

О режущих кромках стоит рассказать более подробно. Это два скоса на остром конце сверла, которые сходятся в вершине — самой выступающей точке передней части, образуя перемычку. Угол, под которым сходятся кромки, называют главным углом при вершине, его величина стандартизирована для различных материалов и режимов обработки:

Твёрдая сталь и нержавейка: 135–140°
Конструкционная сталь: 135°
Алюминий, бронза, латунь: 115–120°
Медь: 100°
Чугун: 120° задний угол и 90° угол заточки кромки

Каждая кромка также имеет собственный угол заточки порядка 20–35°, определяющий её остроту. Этот угол, называемый задним, обеспечивает касание сверла к металлу только по линии кромок, при этом за ними остаётся свободное пространство.

Такая форма необходима для более лёгкого снятия и выброса стружки. У некоторых свёрл кромка заточена под более тупым углом, вплоть до прямого.

Такие режущие кромки хорошо справляются с обработкой хрупких металлов, например, чугуна, латуни и бронзы.

Спиральная часть включает несколько канавок для отвода стружки, на вершине которых расположены дополнительные кромки, плоскость которых параллельна оси сверла. Это так называемая ленточка, которая при погружении сверла подчищает стенки отверстия и способствует более качественной центровке.

Врезка в горизонтальную трубу

Последовательность работ практически не отличается от предыдущей:

Отрезаем участок по размеру тройника без учета раструба;
Зачищаем от заусенцев;
Смазываем мылом или кремом;
Соединяем все части, при необходимости используем муфту;
Обрабатываем герметиком.

Если врезка в трубу канализации сделана качественно, то это позволит добавить дополнительный прибор. Главное чтобы все работы проводились аккуратно, тогда не придется переделывать всю систему.

Видео: Как врезаться в канализационную пластиковую трубу

Врезка с помощью тройника

Установка такого устройства возможна как на транзитном стояке, так и в уже имеющийся отвод. В этом случае тройник будет использоваться в качестве дополнительного элемента разводки системы внутри помещения. Первый вариант предполагает вырезку части стояка и замены его на необходимый узел. Эту операцию можно выполнить с использованием пластиковых или чугунных фасонных частей. Чаще всего используют ПВХ изделия Это намного облегчает сборку и монтаж тройника.

Устанавливаемый узел собирается отдельно в помещении. Кроме тройника, специалисты рекомендуют использовать компенсатор. Он выберет все неточности в разметке места врезки и облегчит монтаж. Перед тем как вырезать необходимый участок трубы 110 мм, будет нелишним закрепить транзитный стояк крепежными хомутами для его неподвижной фиксации. Устанавливается крепеж ниже и выше вырезаемой части. При этом надо не забыть сделать допуск на установку и перемещение компенсатора (переходника).

Вырезают трубу болгаркой. Если сделать круговой рез нет возможности, то его завершают при помощи ножовки по металлу. Пытаться сделать это с помощью молотка и зубила специалисты не рекомендуют, т.к. может разрушиться нужная часть стояка. Наружные стенки под посадку зачищаются металлической щеткой или скребком, а заусеницы убираются напильником. Перед установкой фасонных частей посадочные места нужно промазать герметиком и проверить установку резиновых уплотнительных колец.

Первым устанавливается компенсатор и сдвигается вверх для удобства установки тройника. После его монтажа перемещают ранее установленную часть и закрепляют ее в раструбе. Для того чтобы убрать неприятные запахи, патрубок закрывают заглушкой.

Установку тройника внутри помещения сделать проще. Основная сложность состоит в расчеканке старого ввода. Для монтажа применяют фасонные части, изготовленные из ПВХ. В качестве герметика лучше использовать мастики и пасты на основе битума.

Причины врезки

Причин для того, чтобы врезаться в канализацию может быть много. Вот только часть из них:

Подключение нового сантехнического прибора.
Перенос приборов на новое место, в случае перепланировки и т.п.
Подключение дома к системе центральной канализации.

В первом варианте происходит подключение к внутри-домовой системе, поэтому осложнений как таковых быть не должно. Во втором случае, если есть необходимость врезаться в центральный стояк многоквартирного дома, есть риск быть залитым стоками с верхних этажей. Поэтому лучше заранее договориться с соседями о времени проведения работ и ограничении пользования канализацией.

При подключении дома к централизованной канализации необходимо договариваться с коммунальными службами, чтобы в определенное время была перекрыта подача воды. ЖКХ в этом случае имеют право выставить вам счет за проведение определенных работ.

Видео: Как врезать тройник в стояк канализации

Как просверлить отверстие в чугуне своими руками

Нередко возникают в быту ситуации, когда приходится работать в экстремальных условиях. Одна из самых сложных работ — сверлить чугун, т.к. он относится к абразивным материалам. Причин может быть много: от доработки ванны до личных технических идей.

Элементы спирального сверла для чугуна.

Подробная инструкция по сверлению чугуна

Необходимые для работ инструменты и материалы:

линейка;
маркер;
брусок деревянный;
болгарка;
керосиновый раствор.

Шнековые сверла для сверления чугуна.

Перед тем как просверлить отверстие в чугуне, нужно заранее четко обозначить цели и задачи, т.к. нужно точно видеть итоговый результат. Во время сверления отверстий в ванне без предварительного опыта допускаются ошибки. Три самые распространенные — это соскальзывание отверстия, сколы эмали и даже сломы сверл.

Прежде чем начинать что-либо делать, нужно убедиться в том, что перед вами действительно находится чугун. Самый простой способ — это попробовать поднять изделие. Если оно не поднимается из-за огромной массы, то ошибки не возникло. В противном случае это обыкновенная сталь.

Наиболее важный аспект, который нельзя забывать в течение всей работы, это отсутствие спешки. Даже если очень надо и жмут сроки, сверлить чугун надо с крейсерской скоростью, т.к. материал не просто очень твердый, но еще и очень хрупкий, из-за чего можно ненароком распрощаться с чугунным изделием.

Теперь можно приступать к подготовительным работам. В самом начале подготовки надо установить все необходимые метки на поверхности при помощи черного либо красного толстого маркера. Точки ставятся небольшие, дабы при работе случайно не отвести сверло с выбранных позиций.

Сверло должно быть сделано из твердосплавной стали, а его заточка должна быть безукоризненна. Сверло должно быть по металлу с углом 116-118 градусов, дабы не царапать поверхность, а именно впиваться. Если этот момент не учесть, то с очень большой вероятностью эмаль не срежется осторожным кругом, а расколется, пустив вокруг себя трещины.

Если есть желание подстраховаться, то можно воспользоваться деревянным бруском. В нем делается отверстие, на 2 мм превышающее используемое сверло, чтобы в процессе профессиональной деятельности не возникало затруднений. Данный брусок должен быть по возможности 2-2,5 см в толщину, чтобы сверло не гуляло даже в том случае, если дрогнет рука. Брусок при работе будет прикладываться к поверхности таким образом, чтобы в центре виднелась отмеченная заранее точка. Его нужно будет прижимать 1 рукой, пока другой организуется весь рабочий процесс.

Нередко новички забывают или целенаправленно игнорируют охлаждение сверла, из-за чего рабочий процесс проходит гораздо медленнее, а само сверло быстрее изнашивается. Для того чтобы этого избежать, надо воспользоваться керосиновым раствором. Его расход достаточно небольшой, чтобы можно было оценить сверла дороже.

Есть еще один способ не навредить эмали и при этом сделать все предельно качественно — воспользоваться болгаркой. Вместо привычного режущего диска нужно нанизать шлифовальный, которым благополучно очищается пятачок от эмали, а уже потом проводятся описанные выше действия. Такой подход не просто сводит риски к минимуму, но и значительно ускоряет процесс. Обычно прихватывается дополнительно 2 мм к диаметру, т.к. в этом случае результат получится без изъяна.

Завершающий этап рабочего процесса

Виды чугунов.

Инструменты и материалы:

болгарка;
спирт;
герметик.

После того как удалось просверлить отверстие в ванне, нужно снова браться за болгарку, но на этот раз УШМ используется уже по правильному назначению, для шлифовки металлический поверхности. Если дырку не зашлифовать, то в разные стороны будут выдаваться острые концы, которые не просто не дадут закончить рабочий процесс, но и могут травмировать кожу.

Зашлифованная поверхность чугуна сразу же после окончания рабочего процесса обезжиривается при помощи спирта или любого другого аналогичного раствора, после чего нужно нанести герметик. Как и все металлы, чугун обладает повышенной реакцией на воздействие влажной среды, из-за чего защита ему жизненно необходима.

На то, чтобы сверлить чугун своими руками, не нужно много времени или какое-либо серьезное современное оборудование, т.к. вместо самой современной дрели можно воспользоваться стареньким коловоротом, а болгарку заменить на наждак.

Врезка в вертикальный стояк

При врезке в стояк, первым делом надо договориться с соседями, чтобы они не сливали воду какое то время. Все последующие работы должны выполняться как можно быстрее.

Для стояка оптимальным вариантом будет использование пластикового косого тройника. В дальнейшем это упростит прочистку от засора. Такой тройник есть для пластиковых и для чугунных труб, направление патрубка должно быть против потока сточных вод.

Разметка – длина отрезаемого участка должна быть равна высоте компенсатора;
Вырезаем участок трубы – пластиковую можно перепилить ножовкой, чугунную болгаркой.
Зачистка среза от заусенцев и ржавчины.
Места соединений смазываются мыльной водой или кремом.
На верх надевается компенсатор, на низ муфта (при необходимости), затем тройник или крестовина ;
Компенсатор осаживается в тройник;
Стыки пластиковых труб промазываются герметиком, чугунные уплотняются каболкой или цементным (без песка) раствором.

Возможно вам это будет интересно:

Чем сверлить чугун

Перед началом работ по сверлению чугуна уделите внимание подготовке поверхности. Снятие заусениц и зачистка поверхности шлифовальной шкуркой и ее обезжиривание позволять добиться ровного отверстия в нужном месте без особых неприятных сюрпризов

Эта подготовка позволит отводить тепло, которое образуется при механической обработке металлических изделий. Структура чугуна, независимо от того в каком виде находится в нем графит, склонна к отбелу при резком охлаждении областей, нагретых до критических температур. При этом чугун становится хрупким и склонным к разрушению при малейшей механической нагрузке. Перед тем как начать работу необходимо понимать, чем просверлить чугун – каким инструментом и какие нужны расходные материалы.

Процесс сверления

Первое отверстие сверлилось хорошо только в начале, но самореза хватило не на долго и на полпути он испортился. Соморезов много поэтому взяли второй, но уже красного цвета (саморезы остались после установок мастер флеша на кровлях), который на удивление сверлили гараздо лучше, и им мы досверлили это и ещё 3

отверстия.

Вот таким способом нам удалось просверлить отверстия в чугуне. Возможно кому-то эта информация окажется полезной.

Тепла и уюта Вашему дому.

Если статья была полезной
ставьте лайк,это лучшая благодарность.

Обязательно пишите свое
мнение в комментариях,для меня это важно.

Источник: zen.yandex.ru

НЕКОТОРЫЕ ОСОБЕННОСТИ ПРИМЕНЕНИЯ УДАРНОЙ ДРЕЛИ И ПЕРФОРАТОРА

При помощи таких инструментов можно проделывать отверстия в структурах различных материалов (кирпиче, дереве, бетоне и т.д.).
Используя определённые насадки, и не применяя больших оборотов, можно легко и быстро производитель закручивания (выкручивание) шурупов, винтиков и саморезов.
Большая мощность дрели позволяет быстрее проделать отверстие, только с её увеличением ударная дрель утяжеляется.
Если купить определённые приспособления, то ударная дрель или перфоратор могут заменить болгарку.
При правильной эксплуатации любого из этих инструментов, срок службы будет очень долгим.

Правильная эксплуатация означает:

прерывание в процессе работы (через 35-40 секунд);
применять только качественные острые свёрла;
учитывать условия работы.

Принцип работы ударной дрели основан на поступательном движении двух храповиков, которые отталкиваются друг от друга во время вращения шпинделя электродвигателя.

Сегодня практически любой,даже незначительный ремонт в доме не может обходится без ударной дрели или более совершенной конструкции под названием перфоратор.Основное предназначение электрической дрели это сверление отверстий в различных материалов,кроме каменных и бетонных.Для сверления отверстий в таких материалов как камень и бетон,современные электрические дрели стали оснащать ударным механизмом.

Ударный механизм встроенный в электрическую дрель отличается не совершенностью конструкции и очень низкой производительностью при сверлении в бетоне.Дела обстоят по лучше при сверлении отверстий в кирпичной стене,но при интенсивной и частой работе электрической дрели в таком режиме, очень быстро изнашивается ударный механизм.При изношенном ударном механизме еще сильнее уменьшается производительность сверления в бетоне и кирпиче и кроме этого, происходит большая нагрузка на электродвигатель,от чего он резко нагревается.

Поэтому, профессиональные строители используют перфораторы для сверления отверстий в бетонных и каменных стенах,оснащенные более совершенным ударным механизмом( читай устройство перформатора ).Ударные дрели пользуются (на мой взгляд) популярностью среди обыкновенных владельцев домов и квартир,которые ничего общего с профессиональным строительством не имеют.

Но так как цена на хороший перфоратор на много выше чем цена ударной дрели,люди стали охотно покупать такой инструмент.Но повторюсь,ударный механизм ударной дрели для профессионального строителя представляет малый интерес.Для того, чтобы легче понять принцип работы ударной дрели, предлагаю ознакомиться сперва с устройством ударной дрели.Для восстановления работоспособности изношенного механизма электрической дрели ,требуется ремонт дрели своими руками,

при котором производится полная замена изношенных деталей.

Вырезка квадратных отверстий

Квадратные отверстия чаще всего вырезаются в квадратной трубе для соединения участков в готовую конструкцию. Есть несколько способов, при помощи которых можно сделать такие отверстия. Первый заключается в следующем:

на участке трубы размечается область и размеры будущего отверстия;
первая стадия – вырезка круглого отверстия малого диаметра по представленной выше схеме;
далее подбирается сверло или насадка большего диаметра, максимально подходящая по размеру вписанной в квадрат окружности;
производится вырезка круглого отверстия большого диаметра;
при помощи напильников разных размеров из круглого отверстия делается квадратное (прямоугольное) сечение.

Второй способ – применения специальной насадки вместо напильников. Предварительные стадии полностью совпадают с пунктами 1 – 4 приведенной выше инструкции. Подготовленное отверстие требует минимальной доработки.

Наиболее простой способ сверления отверстий квадратной формы

В статье рассмотрен способ сверления труб без специального оборудования. Как работает станок для сверловки показано на видео.

Итак, сверление отверстий в металлических, чугунных или пластиковых трубах не является сложнейшей задачей. При наличии обыкновенной дрели с различными сверлами и насадками можно за короткое время проделать отверстия разного диаметра и геометрической формы.

Как просверлить чугунную дверцу печи

Развитие промышленности приводит к появлению новых материалов со свойствами, востребованными для современных изделий и агрегатов. Несмотря на этот факт чугун, во всем его разнообразии, остается железоуглеродистым сплавом, без которого тяжело представить какую-либо отрасль повседневной жизни, систему коммуникаций или производственного оборудования. Фитинги, запорная арматура, трубы, ванны, батареи отопления, элементы крепления железнодорожного полотна и тормозные колодки вагонов, литые детали, заменяющие стальные. Это составляющие списка, который можно продолжать долго.

Обработка этого материала заслуживает особого внимания для крупных предприятий и домашних мастеров. Один из основных аспектов как просверлить отверстие в чугуне.

Чем сверлить чугун

Эта подготовка позволит отводить тепло, которое образуется при механической обработке металлических изделий.

Структура чугуна, независимо от того в каком виде находится в нем графит, склонна к отбелу при резком охлаждении областей, нагретых до критических температур. При этом чугун становится хрупким и склонным к разрушению при малейшей механической нагрузке.

Перед тем как начать работу необходимо понимать, чем просверлить чугун – каким инструментом и какие нужны расходные материалы.

Подбор сверла

Обычное сверло по металлу в состоянии справиться с поставленной задачей. Единственным условием в данной ситуации будет правильный градус заточки режущего инструмента. Без теоретического обоснования производители сверл, совместно с представителями механообрабатывающих предприятий, выяснили, что оптимальным диапазоном угла заточки будет разбег 116-118 градусов.

Использование сверл с напайками из специальных сталей и сплавов также обосновано при необходимости сделать отверстия в больших количествах и крупных диаметрах. Чаще всего используют победит. Конструкция сверла должна соответствовать обработке металла. На предприятиях инструментальщики выходили из щекотливых ситуаций, затачивая алмазным кругом победитовые сверла по бетону.

Однако такие манипуляции требуют определенных навыков, и может быть небезопасным при сверлении. Подбор сверла по чугуну является важным этапом.

Подбор инструмента

Особым требованием к сверлильным станкам предъявляется повышенное требование к возможности контролировать и плавно менять скорость оборотов режущего инструмента и подачи внутрь обрабатываемой заготовки. В качестве эмульсий часто используют специально разработанные вещества. Преимущественно это сульфированные и хлорированные масла. Для серого чугуна можно использовать керосин.

В случае отсутствия необходимости ускорять процесс, серый чугун можно сверлить без применения охлаждающей смазывающей жидкости.

В домашних условиях для сверления применяют дрель с регулировкой оборотов и довольно мощную, если надо просверлить отверстие значительного диаметра. Если есть возможность, обязательно используйте устройство, фиксирующее дрель по отношению к заготовке. Это продлит жизнь режущего инструмента. Основной причиной выхода его из строя является перекос, отклонение от вертикальной оси сверления.

Интересная информация. После того как просверлите отверстие обработайте его края и полость герметиком или эпоксидным клеем. Так можно получить дополнительную защиту от воздействия коррозии.

Сверление в условиях промышленных масштабов

В условиях промышленного производства при необходимости решения задачи, как просверлить чугун, применяются соответствующие станки с рабочим инструментом, имеющим специальные рабочие поверхности соответствующей заточки. Обязательно применяется подача охлаждающих жидкостей для обеспечения заданной рабочей температуры.

Кроме вопроса, чем сверлить чугун, обязательно необходимо задаться вопросом безопасности в ходе таких работ. Следует учитывать возможность наличия в массиве обрабатываемого материала каверн, пустот и тому подобных дефектов. Это чаще связано с большим количеством углерода в чугуне и целого ряда других компонентов.

Еще эти внезапные дефекты приводят к тому, что при обработке металла выделяется большое количество мелкодисперсной крошки и пыли. Методы обработки зависят от вида чугуна, но существуют общие правила и требования техники безопасности.

Как следствие, в ходе выполнения работ должны выполняться общепринятые защитные мероприятия. Нужно защищать органы дыхания. Для чего необходимо, помимо оборудования места работ вентилируемой вытяжкой, использовать для индивидуальной защиты респиратор или ватно-марлевый «лепесток».

Также следует защищать глаза. Требования техники безопасности предусматривают наличие защитных экранов, использование защитных очков с закрытыми боковыми краями. Работать следует в специальной рабочей одежде, рукавицах и головном уборе.

Чтобы во время сверления чугунной трубы не возникло проблем, нужно знать свойства материала и правила обращения с ним.

Трубы из чугуна применяются в трубопроводах, предназначенных для отведения отработанных жидкостей и создания основных коллекторов. Среди преимуществ чугуна можно назвать устойчивость к огню и низкий уровень шума. Однако этот металл требует более бережного отношения, чем трубы из ПВХ. Также отметим, что трубы из чугуна, как правило, изнутри и снаружи покрываются антикоррозийным составом.

Для работы с чугунными трубы необходимо подготовить следующие инструменты:

коловорот/электродрель;
свёрла и насадки из победита;
маркер, с помощью которого будут наноситься отметки на трубы.

Способы сверловки чугунных труб

Трубы из серого чугуна используются в прокладывании водопроводных и канализационных коммуникаций, их характеристики рассчитаны на большую нагрузку и большой диаметр. Сфера использования также затрагивает: теплотрассы, нефтегазовые магистрали с высоким давлением, центральные системы отопления. Виды:

без разъемных соединений, концы труб гладкие – SMU (безраструбная);
с разъемным соединением на одном из концов – SME.

Работая с чугуном, необходимо придерживаться общих правил – контролировать равномерности нажатия на сверло, избегать перегрева сверла, а также использование эмульсионной смазки.

Существует два вида чугунных труб:

Чугунные трубы запрещается обрабатывать, разрешается лишь резка труб. На сегодняшний день этот металл в некоторых видах промышленности является просто незаменимым, поэтому резка и сверление чугуна так важны.

Подробная инструкция по сверлению чугуна

Необходимые для работ инструменты и материалы:

линейка;
маркер;
брусок деревянный;
болгарка;
керосиновый раствор.

С чего начать Некоторые особенности использования

Вам могут понадобиться следующие инструменты:

Соединение чугунных труб. SMU (оба конца трубы гладкие); SME (один конец трубы гладкий, у другого разъемное соединение)

электродрель либо коловорот;
сверла с победитовыми насадками;
болгарка и диски по металлу;
маркер для нанесения отметок.

Существует два вида чугунных труб:

SMU (оба конца трубы гладкие);
и SME (один конец трубы гладкий, у другого разъемное соединение).

Перед тем как начать применение труб, нужно убедиться, что месторасположение, которое для них выбрано, не противоречит строительным нормам. Желательно, чтобы не было поворотов и уклонов. Чугунные трубы запрещается обрабатывать, разрешается лишь резка труб. На сегодняшний день этот металл в некоторых видах промышленности является просто незаменимым, поэтому резка и сверление чугуна так важны.

ООО ДИЗАЙН ПРЕСТИЖ

Тонкости работы с чугуном

Соблюдение нехитрых правил позволит добиться желаемого результата, оставив целым сверла, инструмент, руки:

Контролируйте нагрузку, прикладываемую к дрели или станку, не доводя до разрушения сверла. Чугунные изделия в основном получают методом литья. Возможно появление усадочных раковин и пустот. Проваливаясь в такую пустоту сверло, ломается в 95% случаев. Угроза получить травму или обломок сверла в недоделанном отверстии.
Не допускайте перегрева сверла. Делайте перерыв в работе. Это позволит не размягчиться металлу и продлит срок его службы.
Для сверления чугунной ванны используйте предварительно алмазное сверло для кафеля и стекла. Это нехитрый ход исключить растрескивание эмали.
Если диаметр превышает 11мм, то оптимальным решением будет проход сверлом меньшего диаметра, а потом необходимым размером.

При правильном подходе и соблюдении осторожности сверление чугуна не является невыполнимой задачей. Информация, представленная в данной статье, дает полное представление о том, как сверлить чугун, обо всех нюансах и тонкостях

В идеале, чугунную деталь надо зажать в тисках, сверлить станком, причём на сверло должна быть постоянная подача охлаждающей жидкости.

Если такой возможности нет, то лично я , сверлил обычными свёрлами по металлу, правда затачивал под большим углом.

Сверлить надо с меньшего диаметра на больший, обороты очень маленькие, вплоть до замены электро дрели на коловорот.

В продаже есть свёрла для чугуна (во всяком случае так продавцы утверждают) сверло с победитовой насадкой, но отличается от обычного победитового.

Отличается тем что сама напайка не выходит за диаметр сверла. Я такими свёрлами не сверлил, обычное по-металлу справилось.

Давить на сверло надо сильнее, обороты до минимума, охлаждал водой.

Ещё важный момент: сверло не должно «бить» в патроне.

Чугун бывает разных марок, я сверлил серый, говорят что белый просверлить практически не возможно, только на станке и в заводских условиях.

Свёрла Bosch не плохие, но и их хватит на пару тройку отверстий, чугун очень плохо сверлится (его прострелить проще), надо или постоянно точить свёрла, или менять их чаще.

Чугун можно сверлить любыми свёрлами по металлу!

Использовать можно свёрла от обычных дешёвых и до дорогих с различными напылением и изготовленными из специальных высокопрочных материалов.

Главное, чтобы сверло было заточено для чёрного металла, а не для цветного, так как в случае неправильной заточки оно будет тупится очень быстро. А ещё лучше, если имеется такая возможность, то заточить сверло именно для чугуна. Угол заточки должен быть в пределах 116-118 градусов

Кроме угла ещё надо учесть, что для чугуна подрезается внешний угол сверла, так как если его не подрезать, тогда по прямому заходу сверло сразу же тупиться на краях и начинает зализывать внутреннюю часть отверстия, что не только затрудняет сверление, но и делает поверхность отверстие неровным.

Сверлить чугун нужно на очень медленных оборотах с маленькой подачей сверла, потому что при увеличении числа оборотов сверло сразу же тупиться, а при увеличении давления его может просто сломать.

Ещё не маловажным является то, что во время сверления чугуна сверло в месте сверления надо постоянно охлаждать, так как идёт большое термовыделение и если не проконтролировать температуру, то сверло просто выходит из строя. Охлаждать лучше всего не просто водой, а специальной охлаждающей жидкостью в которой находятся и смазывающие вещества.

В быту редко кому приходится сверлить чугун, но все же иногда появляется такая необходимость. Кому-то нужно сделать отверстие в ванне, а у других могут быть свои иные технические идеи. Сверление чугуна похоже на сверление стали, но есть некоторые свои особенности.

Врезка в канализационную трубу

Иногда появляется необходимость в подключении дополнительного сантехнического прибора к уже работающей канализационной системе. Например, при покупке стиральной или посудомоечной машины, чтобы ее подключить необходимо будет проводить врезку в трубу канализации.

Для профессионального сантехника, такая работа не является чем то сложным. А вот для человека который не имеет опыта, необходимо изучить правила и способы подключения, что бы не нарушить работоспособность системы.

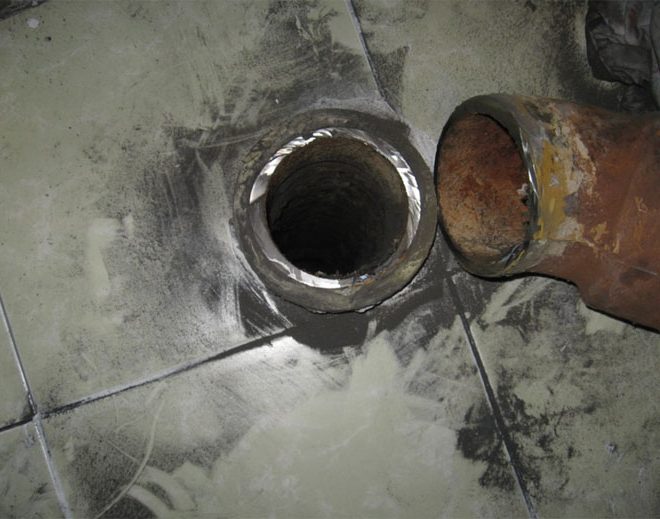

Моменты разборки чугуна

При полной замене конструкции на пластиковую можно не делать лишнюю работу и просто разбить все молотком. Это осуществить довольно легко, ведь чугун считается хрупким материалом. Однако если нужно разобрать только часть трубопровода, работа должна выполняться более аккуратно.

Прежде чем демонтировать чугунную канализацию, надо осмотреть всю систему, чтобы определить участок, который будет подвергаться ремонту. Затем обязательно отключают водоснабжение, чтобы стоки не попали в канализацию. Дальнейшая разборка выполняется поэтапно:

Срезается часть трубы, расположенная ниже соединения.
Осуществляется разъединение трубы с раструбом. Методы расчеканки будут рассмотрены подробнее.
Если извлечь соединение просто так не выходит, применяют паяльную лампу либо делают окружающие надрезы длиной по 20 мм.

При проведении процедур нужно обязательно пользоваться всеми средствами защиты из-за травмоопасности данной работы.

Расчеканка трубопровода с серным соединением

Независимо от того, чем была соединена чугунная канализация, перед заменой нужно обязательно провести некоторые стандартные подготовительные работы:

отключить воду;
отсоединить шланг, ведущий к унитазу;
убрать сам унитаз, открутив болты;
очистить ванную от техники и мебели.

Чтобы определить, действительно ли при соединении труб использовалась сера, нужно поднести к шву паяльную лампу. Под воздействием высоких температур сера плавится, сопровождая этот процесс неприятным запахом.

При разборе чугунных канализационных труб работу начинают с самого дальнего угла. Элемент нужно разбить молотком. Лучше использовать инструмент с пластиковым либо полимерным основанием, ведь из-за металлических насадок может засориться канализация. Найдя крестовину, ведущую к стояку, необходимо максимально расшатать ее.

Затем надо подготовить паяльную лампу либо газовую горелку. Разогревом соединений должны заниматься как минимум двое людей. Пока один разогревает и растапливает серу, другой должен расшатывать конструкцию. При этом стоит обязательно использовать перчатки и другие защитные средства.

Когда соединительное вещество полностью расплавится, из стояка можно достать крестовину. При этом стоит быть очень аккуратным, нужно не забыть удалить остатки серы, а затем дать стояку хорошенько остыть. Если чугунная конструкция оказалась слишком прочной, всегда можно сделать несколько надрезов возле трубы, которую надо убрать. Это позволит облегчить процедуру извлечения.

Расчеканка трубопровода с цементным соединением

Разборка труб из чугуна, которые были соединены цементом, практически не отличается от вышеупомянутого варианта с серой, однако является гораздо безопаснее. Все потому, что при плавлении серы выделяется много угарного газа. Чтобы начать демонтаж, нужно отрезать часть трубы. При этом стоит отступить как минимум 30 см от места соединения. Застывший цемент убирают молотком, которым надо бить по отвертке либо стамеске, вставленной в отверстие. Все процедуры стоит выполнять максимально аккуратно, чтобы не повредить раструб.

Когда места соединения будут освобождены от цемента, нужно попробовать расшатать главную трубу. Чтобы не обрабатывать канализацию паяльной лампой или горелкой, надо изъять каболку, однако если без этого нельзя обойтись, необходимо сильно нагреть ее либо использовать специализированный ключ. Например, для 50-миллиметровой трубы применяют инструмент №№ 3 и 4.

Крестовина расположена снизу на главном стояке. Чтобы ее извлечь, можно просто использовать молоток с отверткой. При этом на протяжении некоторого времени нужно слегка постукивать по самому тройнику, чтобы образовать между ним и патрубком небольшую щель. Потом надо проникнуть в этот проем, поддеть тройник и убрать его. На проведение данных манипуляций понадобится много времени, кроме того, этот метод бывает неэффективным.

Следующим вариантом является использование паяльной лампы либо горелки. Демонтаж происходит гораздо быстрее, однако платой за это становится неприятный запах, который долго выветривается. Прежде всего надо срезать раструб крестовины. Потом в трубу помещают нагревающий прибор. На верхнюю часть трубы накладывают щит из металла, чтобы получить возможность регулировать тягу внутри стояка. При нагревании надо начинать раскачивать трубу и, как только появится возможность, убрать демонтированный тройник.

Способы врезки в систему

Есть несколько способов врезаться в канализационную трубу, выбор зависит от материала и диаметра труб, места и способа их расположения. Для того, чтобы врезать трубу меньшего диаметра в больший, используется специальный адаптер, а если диаметры равны – устанавливается тройник или крестовина.

Установка адаптера

Этот способ подходит как для пластиковых так и чугунных труб. Работа выполняется в следующей последовательности:

В трубе делается отверстие ∅ 50 мм. Это можно сделать с помощью дрели и специальной коронки, а для чугуна возможно придется использовать газовый резак.
Края отверстия зачищают от заусенцев, напильником или наждачкой.
Место установки адаптера смазывается герметиком.
Устанавливается адаптер и закрепляется хомутами и болтами.

Врезка с помощью тройника

При врезке в чугунную трубу нужно вырезать ее часть точно по размеру тройника. После этого соединение заваривается, такую работу лучше доверять опытному сварщику. Врезаться тройником в пластиковую трубу намного проще и сделать это можно самостоятельно.

Для этого, часть трубопровода заменяется двумя короткими отрезками, между которых устанавливается тройник или труба с патрубком необходимого диаметра. Единственное затруднение может возникнуть при соединении раструбов.

Подбор инструмента

На заводах и предприятиях, где обработка чугунных заготовок поставлена на широкий поток, сверлильные станки оборудованы подачей эмульсии в точку контакта сверла. Такой технологичный ход позволяет избежать фазовых превращений в обрабатываемой области. Особым требованием к сверлильным станкам предъявляется повышенное требование к возможности контролировать и плавно менять скорость оборотов режущего инструмента и подачи внутрь обрабатываемой заготовки. В качестве эмульсий часто используют специально разработанные вещества. Преимущественно это сульфированные и хлорированные масла. Для серого чугуна можно использовать керосин. В случае отсутствия необходимости ускорять процесс, серый чугун можно сверлить без применения охлаждающей смазывающей жидкости.

Врезка в пластиковую трубу

Процесс выполнения работ:

Берем часть трубы с патрубком нужного диаметра.
Готовим заготовку – вырезаем патрубок и часть трубы так, чтобы она надежно перекрывала место врезки (можно ее просто разрезать вдоль).
В трубе в которую врезаемся сверлим отверстие, диаметр которого совпадает с патрубком.
На внутреннюю поверхность заготовки и трубу наносим герметик.
Накладываем заготовку и затягиваем хомутами до появления герметика.

Несколько замечаний о безопасности выполнения работ

Кроме вопроса о том, чем можно сверлить чугунные трубы, не стоит забывать и об обеспечении безопасности при выполнении работ этого типа своими силами

Это особенно важно, так как в чугуне могут оказаться пустоты и множество прочих недостатков

Чаще всего имеющиеся дефекты вызывает углерод и прочие компоненты. Всякий дефект чугунной трубы приводит к появлению при сверлении значительного количества пыли. Поэтому следует придерживаться правил безопасности:

место, где проводятся работы, должно быть оборудовано вытяжкой;при проведении работ нужно воспользоваться респиратором или хотя бы сделать повязку из ваты и марли;обязательно нужно защитить глаза, воспользовавшись защитными очками, имеющими закрытые края по бокам;работу нужно выполнять, облачившись в специальную одежду, а также защитить голову и руки;приступая к работам, нужно быть полностью уверенным в том, что в трубе не осталось жидкости и нет давления.

Подготовительный этап и необходимые инструменты

Перед тем как сделать врезку, необходимо выполнить ряд подготовительных работ. В многоквартирных домах канализационные трубы проходят в технологических шахтах. Чтобы добраться до них, необходимо разобрать часть кладки стены и подготовить место для проведения работ. Чем лучше будет выполнен этот этап, тем легче будет работать. Для обустройства врезки потребуются следующие инструменты и материалы:

болгарка с отрезным кругом по металлу;
набор слесарного инструмента;
перфоратор или дрель;
фитинги, тройники, отводы, адаптеры;
герметизирующие мастики, хомуты.

Перед началом работ необходимо подготовить чертеж (схему) монтируемого участка с указанием точных размеров. Любые неточности, допущенные при монтаже, могут привести к тому, что объем выполняемых операций может увеличиться. В многоэтажных домах будет нелишним оповестить соседей о проводимых работах и попросить в этот период не пользоваться канализацией.

Как сделать врезку в канализационную трубу – проверенные способы от мастера

Если вы решили установить еще одну раковину, купить новую стиральную или посудомоечную машину, вам, скорее всего, потребуется врезка в канализационную трубу. Существует немало способов, как это сделать, при том, что на строительном рынке присутствует большой выбор всевозможных переходников. О том, как врезаться в канализационную трубу простейшим способом и поговорим ниже.

Врезка в стояк без удаления части трубы

Для выполнения данной задачи потребуется соединение, то есть разборной хомут (подробнее: «Виды хомутов для канализационной трубы, способы крепления, советы по монтажу»). Его конструкция должна включать одну глухую половинку, а на второй должен присутствовать патрубок, к которому чуть позже понадобится подсоединить канализационную трубу, которая в свою очередь будет подводиться к новому сантехническому элементу.

Монтаж хомута производится в такой последовательности:

Вначале перекрывают воду и канализацию.
В трубе просверливают отверстия.
Далее фиксируют хомут с патрубком на трубе из пластика. Зачастую затягивание происходит, используя винтовое соединение.
Теперь в патрубок вставляется уплотнитель, как правило, такая накладка на канализационную трубу представляет собой резину, выполненную в виде гофры.

На последнем этапе в гофру вставляют отводящий патрубок.

Чтобы для врезки в пластиковую трубу затратить как можно меньше средств, хомут можно изготовить и самому.

В данном случае последовательность операций по изготовлению будет таковой:

Подбирают подходящую пластиковую трубу – ее внутреннее сечение должно соответствовать внешнему сечению трубопровода, в который осуществляется врезка.
От трубы отрезают кусок нужной длины – она должна быть больше внешнего сечения нового патрубка на 5-10 см.
Теперь эту трубу нужно распилить вдоль. Одна из половин послужит в качестве внешней задней детали хомута.
Оставшуюся половину просверливают, чтобы получить отверстие с сечением, равным внешнему диаметру монтируемого патрубка.
Теперь можно вклеить в полученный зазор отводящий патрубок.
Изнутри хомут нужно обработать герметизирующим составом.
В конце два составных элемента хомута нужно закрепить на трубе.

Обратите внимание, что для полной герметичности и надежности врезки в систему канализации рекомендуется для крепления краев половинок применять металлические ленточные хомуты. Тем не менее, при условии, что в системе нет высокого давления, можно воспользоваться обычной изолентой.

Последнее, что потребуется сделать – просверлить через патрубок в трубе, в которую осуществляется врезка, отверстие нужного диаметра. Проследите, чтобы задняя стенка трубы осталась неповрежденной.

Инструкция по врезке

Чтобы сделать все правильно, следует сначала освободить тот участок, в котором требуется осуществить врезку, так как, например, в квартире канализационная система может быть закрыта декоративными коробами или мебелью.

Материалы для врезки в канализационную трубу продаются в магазине, продающем сантехнику

Также желательно перед врезкой прочистить канализацию тросом или же использовать разную химию и после этого можно приступать к окончательным работам.

Такой способ имеет ряд недостатков, один из них – это образование в ходе сверления заусениц, что несколько уменьшает просвет и может привести к более быстрому засорению системы. Второй недостаток в том, что при такой врезке нельзя сливать большое количество воды, особенно мощным потоком. Из-под адаптера, несмотря на герметизацию, может в этом случае начать подкапывать вода — начиная от нескольких капель и заканчивая достаточно мощными струйками.

Если, например, установлена старая чугунная труба и доступ к ней ограничен, врезка делается следующим способом:

С помощью электродрели и специальных коронок по металлу просверливается отверстие нужного диаметра, по возможности следует удалить образовавшиеся заусеницы внутри.
Сверху надевается так называемая врезка-адаптер в канализацию, имеющая полукруглый корпус и отвод.
Перед тем как его накладывать, следует тщательно промазать сантехническим герметиком его внутреннюю часть, а затем плотно прижать приспособление хомутами к основной конструкции.

В ходе проведения работ (если квартира не на верхнем этаже) следует предупредить соседей о том, чтобы они, пока идут необходимые сантехнические работы, не пользовались по возможности канализацией.

В чугунную канализацию

Несмотря на появление современных сантехнических материалов, в частности, пластиковых и металлопластиковых изделий, во многих домах, особенно старой постройки, установлены чугунные канализационные варианты.

Чтобы врезаться в них в домашних условиях, нужно обязательно использовать болгарку для просверливания отверстия.

Старый дедовский способ (ножовка по металлу + молоток) нельзя использовать, особенно на старых трубах, так как есть риск сломать их либо полностью, либо частично.

После врезки следует проверить, все ли герметично сделано

Инструкция:

На трубе мелом делается разметка, какой участок нужно выпилить.
После этого делаются пропилы. Если диск болгарки не дает полностью сделать отверстие, следует его допилить ножовкой по металлу.
Края срезов тщательно зачищаются, убираются все заусеницы, далее подготавливается пластиковый тройник с манжетами.
На срезанные концы чугунной трубы надеваются резиновые манжеты, перед этим их желательно смазать сантехническим герметиком. Желательно каждую манжету слегка обстучать по периметру резиновой или деревянной киянкой.
Ту часть пластикового тройника, которая будет вставляться в манжеты, желательно смазать специальной силиконовой смазкой для сантехники.
Сначала надевается один конец тройника, потом второй. Сначала не до конца, чтобы можно было выполнить регулировку.
После этого тройник ставится окончательно на место, и далее к нему подключается дополнительный элемент для слива воды.

После приобретения квартиры люди, как правило, в ней делают ремонт, в ходе которого лучше всего поменять всю старую чугунную канализацию на современную пластиковую. Это же касается и всего водопровода.

В пластиковую систему

В современную пластиковую канализацию сделать врезку несравненно проще, чем в старую чугунную. Самый простой способ – использовать тройник, который приобретается такого же диаметра, как и сама пластиковая труба.

А именно:

Полиэтиленовую трубу следует разрезать на 2 части;
На каждый разрезанный участок надевается манжета;
Затем в него вставляется тройник, и вся система фиксируется окончательно.

При монтаже обязательно требуется использовать сантехнический герметик. Если не хочется полностью резать, то можно ограничиться сверлением отверстия такого диаметра, который необходим. Если канализационная труба или стояк диаметром 50 мм, то отверстие нужно сверлить 22 мм, если 110 мм, то диаметр отверстия может быть 50 мм.

После сверления отверстие следует обработать напильником и наждачкой, чтобы не осталось никаких заусениц. Специальный адаптер, приобретенный в магазине, смазывается герметиком, вставляется в отверстие и закрепляется с помощью хомутов.

В водопровод врезку осуществляют следующим способом. Приобретается набор седельных хомутов. Они представляют собой 2 полукруглые половинки пластиковой трубы с резиновыми прокладками и с выходным отверстием в одной из них. Вода перекрывается, сверлится отверстие, затем седельные хомуты устанавливаются на предназначенное место и стягиваются между собой с помощью болтов.

В фановую трубу

Этот элемент соединяет канализационную сеть с атмосферой. Это необходимо для предотвращения разрежения воздуха в канализации и засасывания в нее воды из сифонов в квартирах. Когда вода уходит из сифонов, в квартиру начинают проникать запахи из канализации.

Если изначально при строительстве такие элементы не были установлены, то следует сделать врезку в канализационный стояк.

Иногда бывает так, что одного вывода из канализации не хватает или сделана одна труба на несколько стояков. В этом случае требуется сделать дополнительную врезку или в стояк, или в трубу. Если она пластиковая, то сделать врезку в нее достаточно просто. А вот если из металла или чугуна, то потребуется приложить больше усилий, так как нужно будет распиливать стояк, вставлять тройник и выполнять достаточно большой объем работ.

Чтобы сделать врезку в канализационную трубу, достаточно 1 человека

Нюансы:

Трубу следует приобретать такого же диаметра, как и стояк;
Ее можно врезать относительно стояка как под углом 45ᵒ, так и под 90ᵒ;
Фановая труба врезается в канализационный стояк так же, как и любая другая;
Конец ее нужно вывести на крышу так, чтобы расстояние было не менее 50 см.

Важно делать все правильно и не торопиться получить результат, так как в случае неправильного монтажа нужно будет все переделывать, а это потребует дополнительных затрат как в материальном плане, так и в плане труда.
