Среди автоматических кернеров самыми распространенными являются ручные механические, позволяющие наносить разметку одной рукой. В большинстве из них используется механизм Свита (Sweet) запатентованные еще в 1942 году.
Принцип действия механинического кернера с механизмом механизм Свита.
Рабочий цикл механизма этого автоматического устройства включает в себя три этапа:
- Острый конец стержня устанавливается по разметке. В это время толкатель благодаря форме передней поверхности своей шляпки находится в слегка перекошенном состоянии и упирается верхним концом в край ударника. При смещении ручным усилием корпуса вниз происходит сжатие рабочей пружины.
- В верхней точке, когда пружина полностью сжата, толкатель смещается из бокового в осевое положение, занимая место непосредственно напротив выемки в ударнике. Это ключевая особенность данного автоматического механизма, на которую его изобретатель получил патент.
- Верхняя часть толкателя проходит в выемку в ударнике, пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню. Так как корпус автоматического кернера продолжает удерживаться рукой слесаря, вся кинетическая энергия ударника будет направлена на пробитие кернового углубления.
После окончания кернения устройство отводится от поверхности и возвратная пружина устанавливает толкатель в исходное перекошенное положение.
Устройство и характеристики
Как уже упоминалось выше, прибор изготавливается в виде цилиндрического стержня.
Одна сторона подготавливается к нанесению ударов молотком, она называется бойком или затыльником, другая затачивается в форме конуса, причем угол заточки равен 120 градусам.
Работа ручным кернером осуществляется простым способом: острой стороной прибор устанавливается на месте, где в будущем планируется произвести сверление, а затем по противоположной стороне устройства наносится удар молотком.
Процедура требует некоторых физических усилий и времени, поэтому современные кернеры делают механическими или автоматическими.
Устройство механического инструмента основано на плотном сжатии встроенной внутрь пружины и последующего ее освобождения.
Воздействие на затыльник осуществляется за счет взводно-спускового механизма.
При этом молоток для нанесения кернов не требуется.
В электрическом автоматическом приборе работа запускается за счет действия электрической цепи, встроенной внутрь кернера.
При этом процесс занимает мало времени и за одну минуту мастер способен сделать минимум 50 лунок.
Автоматический кернер
Всем привет. В сегодняшнем обзоре речь пойдет об автоматическом кернере, приобретенном мною на eBay. Если вдруг вы решили просверлить твердый металл или материал с гладкой ровной поверхностью, то сверло может соскользнуть с намеченной точки, оставив после себя достаточно приличную царапину. Чтобы избежать таких ситуаций и используется кернер, который проделывает небольшое углубление (лунку) в поверхности обрабатываемого материала. Как правило, кернер представляет собой металлический стержень, изготовленный из твердосплавной стали. Один конец его заострен, а на другом «обух». Ставим острие в то место, где нам надо просверлить отверстие — бьем по «обуху» молотком и лунка готова. Просто, но не всегда удобно, так как во-первых надо использовать обе руки, а, во-вторых, постоянно таскать с собой молоток — тоже так себе перспектива. Дабы упростить процесс и был создан автоматический кернер. Но обо всем по-порядку. Итак, заказывался данный товар достаточно давно, правда, руки до написания обзора дошли у меня только сейчас. Зато за это время я успел проверить инструмент почти во всех возможный ситуациях и пока что у него ничего не сломалось, что не может не радовать
Если вам интересно, то посмотреть маршрут следования посылки из Китая в Беларусь можно здесь.
В живую кернер мало чем отличается от того, что можно увидеть на страничке продавца и выглядит следующим образом:
Помимо внешнего вида, на страничке продавца есть и характеристики керна:
Материал: Высокоскоростной стальной материал HSS, Твердость до HRC58 — 60; Цвет: золото + красный; Общая длина: около 125мм.; Стиль: конический; Использование: промышленное; Тип нагрузки: компрессия; Красная шарообразная пластмассовая рукоятка для амортизации удара, хорошо подходит для ручного захвата; Может быть использован для маркировки, пробивки, разбивки и скрайбирования на дереве, металле и пластмассе, также можно использовать для разбивания стекла.
У данного инструмента есть и более бюджетная вариация — без красной пластиковой ручки. Вот только кажется мне что из-за достаточно жесткой пружины, пользоваться ими будет не очень удобно. Так что тут лучше не экономить, тем более, что и это исполнение нельзя назвать дорогим.
Общая длина керна составляет 128 миллиметров.
Диаметр латунной рукоятки — 11,5 миллиметров. Рукоятка покрыта рифленчатым узором, благодаря чему керн совершенно не скользит даже во влажной руке. Так что им одинаково комфортно пользоваться хоть под дождем, хоть после купания в масляной ванне
Диаметр иглы — без малого 4 миллиметра.
Так что его габаритные размеры не такие уж и большие, а с учетом веса всего в 77 грамм, керн можно считать более чем компактным инструментом (с учетом того, что молотка для его использования не требуется). Его без проблем можно поместить в кармане или небольшой сумке, что улучшает мобильность во время проведения работ, скажем, на крыше или в других сложных условиях.

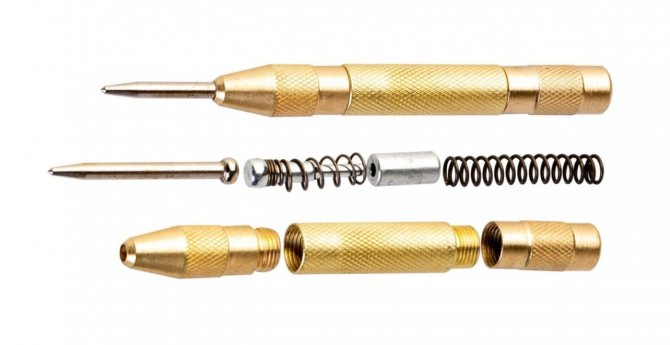

Несмотря на свою внешнюю простоту, устройства керна сложно назвать элементарным. Всего в нем 8 деталей.
Для упрощения восприятия того, как он работает, приведу схему устройства подобного инструмента:
Если говорить упрощенно, то для того, чтобы накернить место проделывания отверстия, необходимо поставить иглу в нужную точку и нажать на керн сверху, в определенный момент раздастся щелчок и инструмент сделает свое дело. Работает он за счет сжатия и последующего резкого высвобождения ударной пружины, которая приводит в движение боек, ударяющий по ответной части и далее по игле.
На ответной части бока, упирающегося в иглу, установлена смещающая пружина, которая при нагрузке сжимается.
Из-за того, что с одной стороны ее диаметр уже, а с другой шире — движение ответной части бойка происходит со смещением относительно центра. То есть, грубо говоря, его хвостовик упирается в край бойка. В бойке, в свою очередь, с одной стороны имеется отверстие, выполняющие роль спускового механизма.
В определенный момент хвостовик ударной части центрируется и попадает в это отверстие.
Нагрузка, прилагаемая к бойку со стороны иглы исчезает и ударная пружина делает свое дело — резко высвобождаясь, боек наносит удар по ответной части, а та, в свою очередь, по игле из-за чего и получается отметка.
Ударная пружина расположена под красной пластиковой частью, так что ее можно использовать для регулировки силы удара, что важно.
В принципе, больше ничего интересного и полезного как во внешнем виде, так и в устройстве данного инструмента нет, а значит можно переходить к его практическим испытаниям.
Для начала, в качестве подопытного был использован молоток советских времен:
«Лунки» при более близком рассмотрении:
Как видно, все они аккуратные, примерно одинаковые как по диаметру, так и по глубине. И, что самое главное, на одну отметку уходит 1-1,5 секунды, не больше.
Дюралюминий:
Забавы ради опробовал его и на обычной плате :):
На сквозь не пробило, но отметки более чем приличные.
А вот небольшое видео на тему как это все выглядит в живую (сразу извиняюсь за фокусировку — мой фотоаппарат не умеет фокусироваться так, как того мне бы хотелось, но суть процесса ясна):
Подводя итог всему, что тут было написано, могу сказать, что инструмент оправдал все возложенные на него ожидания. В работе он безотказный, к тому же пользоваться автоматическим керном куда удобнее и быстрее нежели обычным. Правда, сперва кернер иногда заедало и приходилось разбирать-собрать ударную часть, чтобы перезапустить процесс. Избавиться от этой проблемы помогла установка пружины-эксцентрика наоборот. Так что если вам приходится проделывать отверстия в твердых сталях, керамической плитке и т.д., то можете рассмотреть данный товар в качестве предстоящей покупки. Стоит он не дорого, но при этом реально сократит время проведения работ и целостность поверхности обрабатываемого материала.
На этом, пожалуй, все. Спасибо за внимание и потраченное время.
Виды керно и их назначение
Виды керно различаются по принципу действия и основному предназначению. В арсенале слесарей можно встретить такие виды как:
Ручной слесарный
Предназначен для работы с металлом, кафельной плиткой, другими видами полированной или гладкой поверхности.
Кернер-циркуль
Отличается от классического варианта тем, что позволяет делать лунки на заранее выставленном расстоянии.
Кернер-колокол
Используется для кернения поверхностей, по форме напоминающих шар.
Регулируемое центровочное керно
Название говорит само за себя, инструмент можно регулировать.
Механический кернер
Позволяет производить работы одной рукой и без использования молотка, при этом глубина лунок всегда одинакова.
Такой прибор идеален для работы с хрупкими, мягкими материалами.
Автоматический кернер
Отличается от механического вида только тем, что содержит внутри себя соленоид, который втягивает в себя подпружинный ударник, за счет чего и осуществляется удар по материалу.
Автоматическое устройство является самым удобным в применении, поскольку не требует затрат физических усилий.
Самодельное керно
Применяется для работы с самыми разными материалами: от пластмассы до меди, бронзы и других видов цветных металлов.
Для профессионального использования обычно приобретаются и автоматический и классический прибор, в домашнем же обиходе, когда применение кернера требуется крайне редко, можно обойтись самоделкой.
Схема устройства
Инструмент содержит внутри пружинный механизм, приводящий в движение боёк. Преимущество такой модификации в том, что, во-первых, он позволяет осуществлять разметку одной рукой, без применения ударных инструментов, во-вторых, усилие удара такого кернера можно регулировать, что может оказаться существенным при работе с мягкими или хрупкими материалами или ответственными деталями, требующими повышенной точности обработки; отметки на детали, полученные с помощью автоматического кернера, имеют одинаковую глубину. В-третьих, использование автоматического кернера позволяет повысить скорость разметки.
Конструкция механического кернера Горина
Некоторые версии автоматических кернеров имеют сверху резиновый или пластмассовый колпачок который позволяет снизить «отдачу» в руку мастера.
Что нужно знать о кернере
Выбирая керно нужно помнить несколько важных моментов об этом виде приборов.
Во-первых, совершенно не имеет значения какая форма сечения у стержня инструмента.
Гораздо важнее обратить внимание на другие его характеристики.
Во-вторых, покупать прибор следует ориентируясь на диаметр и вид сверла совместно с которым он будет использоваться.
В-третьих, если планируется использовать кернер при работе с мягкими металлами, лучше выбрать такой, в котором угол заточки меньше и наоборот.
Назначение и главные элементы
Первый инструмент, который будет рассмотрен – зубило. В домашнем хозяйстве и некоторых видах производства спросом пользуется слесарная модель. В этом варианте заточка происходит с двух сторон. Чтобы производить удары, сверху имеется плоская поверхность. Также, слесарное зубило продается в двух исполнениях: для проведения ручных работ или для установки в перфоратор.
При производстве зубила в 2022 году применяется ГОСТ 7211-86, при его полном соблюдении получается качественный прибор. Несмотря на сотни моделей, главная форма — прямоугольная с небольшими закругленными гранями. Также на рынке встречаются модели, которые имеют овальные, круглые, а иногда многогранные сечения.
Выбирая изделие важно помнить главные технические характеристики:
- Сфера применения;
- Модель;
- Назначение;
- Габариты главной части;
- Из какого материала изготовлено;
- Конструктивные особенности;
- Диаметр поперечного сечения;
- Масса.
Об основных параметрах будет рассказано далее.
Как правило зубило состоит из 3 частей:
- Лезвия, которое служит основой для рабочей части;
- Средняя часть, по ней передается энергия удара;
- Головка (ударная часть).
Дешевый вариант, стоимость которого составляет до 200 рублей, представляет собой классический инструмент, состоящий полностью из углеродистой стали. Режущая часть заточена с обеих сторон. Применяется практически во всех хозяйственных работах.
Как пользоваться кернером
Как и любой другой профессиональный инструмент, все виды кернера требуют соблюдения определенных правил работы с ним.
Только в этом случае можно гарантировать получение наилучшего результата и безопасную эксплуатацию.
Хотя существуют способы переделки неправильного кернения, они потребуют больше навыков, чем первоначальное набитие лунок.
Пневматический кернер
Пневматический кернер применяется для различных керновочных работ с использованием сжатого воздуха. Для удобства он снабжен ручкой, расположенной под углом к оси корпуса, и пусковой кнопкой.
Конструкция пневматического кернера Пневматический кернер работает следующим образом. Под действием сжатого воздуха боек наносит периодические удары по хвостовику, который отскакивает от обрабатываемой детали, передает ударные импульсы через буксу на корпус. Благодаря высокой эффективности снижения энергии ударных импульсов упругодемпфирующими элементами и как в режиме кернения, так и в режиме холостого хода на корпус будет передаваться лишь незначительная часть энергии ударных импульсов.
Основные правила
Для того чтобы правильно выполнить процедуру работы с любым видом кернера требуется:
1. На материал, на котором требуется сделать лунки, наносится разметка.
2. Ударная часть кернера совмещается с пересечением линии разметки.
3. После этого прибор устанавливается строго перпендикулярно материалу.
4. В зависимости от вида устройства наносится ударное воздействие (молотком, с помощью спускового механизма или другим доступным способом).
При четком соблюдении каждого шага результат кернения будет точным, а лунка – правильной формы, что позволит в дальнейшем просверлить ровное отверстие.
Как правильно выбрать керно
Чтобы выбрать наиболее подходящий вид устройства для себя нужно руководствоваться двумя факторами: собственными финансовыми возможностями, целью приобретения прибора.
К самому дешевому виду относится обычный слесарный кернер, которого будет достаточно, если планируется использовать его в редких случаях.
Самым дорогим видом является электрический автоматический кернер.
Его, а также механизированные виды, приобретают профессиональные слесари для ежедневной работы.
Как сделать керно своими руками
Сделать самый простой вид инструмента можно самостоятельно, взяв за основу шестигранник.
При этом его ударная часть обтачивается, а кончик затачивается бод определенный уголь, после чего производится закаливание инструмента с обеих сторон.
Для закаливания подойдет обычная газовая плита.
Металл требуется раскалить до ярко-розового цвета, а затем на несколько секунд поместить в воду, вытащить, и сразу опустить вновь, но удерживая инструмент в воде немного дольше.
Такой простой вид прибора вполне подойдет для домашнего ремонта, а его изготовление займет не более часа.
