Можно ли зарядить батарейку крона 9 вольт. Скопировано с от. Что такое крона

Батарейка «Крона» 6F22 9v является компактным, относительно недорогим и эффективным источником электрического тока. Благодаря оригинальной конструкции клемм обеспечивается надежный контакт электрических проводов, поэтому этот элемент питания можно использовать даже без специального посадочного гнезда.

Зная основные параметры батарейки можно не только использовать этот химический источник тока в каком-либо электрическом приборе, но и самостоятельно изготавливать устройства, которые по качеству не будут уступать заводским аналогам.

В этой статье будет подробно рассказано о технических характеристиках батареи, возможности замены ее аналогами, правилах эксплуатации и обслуживания.

О батарейке

Элемент питания «Крона» 6F22 представляет собой гальванический источник электрического тока, который, в отличие от большинства других батарей, выполнен в виде параллелепипеда.

Благодаря такой форме изделие сохраняет устойчивость в вертикальном положении, что, при необходимости, позволяет использовать изделие в качестве внешнего источника питания.

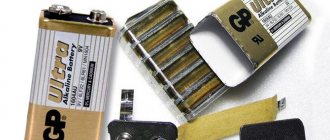

Внутри батарейки «Крона» 6F22 находятся шесть небольших элементов питания F22 по 1,5 Вольта, которые соединены последовательно. Первый символ буквенно-цифрового обозначения указывает именно на эту особенность батареи.

Какие батарейки можно заряжать

Принцип действия батареек заключается в двух реагентах, которые соединяются друг с другом электролитом. Причем в батарейке солевого типа вещества расположены так, чтобы исключить возможность из смешивания, а проводяще-контактирующую роль играет электролит, поступающий через маленькое отверстие.

А вот непосредственно на само устройство батарейки передают ток через сниматели.

Несмотря на разный состав, срок службы и действенность, солевые и алкалиновые батарейки имеют одинаковый принцип действия. В частности, самой популярной маркой алкалиновых батареек является Дюрасел. Для таких батареек характерна большая емкость и высокая устойчивость, даже если условия работы экстремальны.

Есть несколько способов реанимировать батарейку на небольшой срок

:

1. Можно постучать батарейкой обо что-нибудь твердое несколько раз, чтобы растрясти комочки реагентов.
2. Батарею можно сжать в нескольких местах плоскогубцами, но очень аккуратно, так как повреждение корпуса приведет к проливанию электролита, что в свою очередь спровоцирует поломку устройства.
3. Не использовать батарейки в жаркую или холодную погоду, так как находящийся внутри их электролит может испариться или замерзнуть.

Кроме того, некоторые батарейки могут разряжаться самостоятельно, особенно если это батарейки, выпущенные давно. Также не стоит совмещать разрядившуюся и новую батарейку, так как разные по типу гальванические элементы не должны быть смешаны. Таким образом, становится понятно, что оживить, восстановить или перезарядить пальчиковую батарейку нельзя, а лучше всего сразу приобрести новую.

Технические характеристики

Все батарейки имеют определенные значения напряжения, запаса электроэнергии, габариты и другие важнейшие характеристики, о которых лучше знать заранее.

Чтобы не подбирать вслепую, когда необходимо реанимировать какой-либо старый электроприбор, в который устанавливалась батарейка похожего формата, следует знать о том, что «Крона» 6F22 9v отличается следующими характеристиками:

Характеристика	Значение
Форма	Крона
Вид	Солевая (угольно-цинковая)
Упаковка	Фирменный блистер
Высота	48,5 мм
Ширина	26,5 мм
Толщина	17,5 мм
Емкость батарейки	350-450 мАч
Номинальное напряжение	9 v
Рабочая температура	от -40 до +50°C
Температура хранения	от -40 до +50°С
Срок годности	3 лет
Масса	40 гр

Некоторые разновидности батареек этого типа могут незначительно отличаться по емкости. Эта особенность связана с применением различных электролитов при изготовлении.

Популярные производители и их особенности

Батарейка крона может производиться многими фирмами, но наиболее часто этот элемент питания можно встретить на прилавках магазинов под следующими брендами:

1. Energizer – под этой маркой батарейка «Крона» впервые увидела свет и за более чем полувековую историю, качество элемента питания только улучшилось. Благодаря использованию щелочного электролита батарея будет работать в несколько раз дольше обычных солевых батареек этого типа.
2. Panasonic – «Крона» от известного производителя электроприборов отличается повышенным качеством, которое проявляется, прежде всего, в увеличении ресурса работы. Особенно «долгоживущими» являются щелочные, которые прослужат 3 – 5 раз дольше, чем обычные солевые батареи.
3. Сamelion – батарея этой фирмы отличается стабильной работой в течение длительного времени. Идеально подходит для устройств, в которых для замены элемента питания приходится значительно разбирать корпус устройства.
4. Daewoo – источник постоянной электроэнергии 9 вольт от этого производителя также отличается хорошей устойчивостью к значительной нагрузке.
5. Varta – батарейка от известного производителя аккумуляторов обладает увеличенным ресурсом работы.
6. Samsung pleomax – батарейка этой фирмы идеально подойдёт для устройств, в которых расход электрического тока не слишком велик.
7. Трофи – продукция этой фирмы также отвечает всем необходимым требованиям, поэтому может быть успешно использована для замены 6F22, установленные практически в любые электрические устройства, работающие при напряжении 9 вольт.
8. Космос – «Крона» от известного отечественного производителя электротехники не уступает по своему качеству лучшим импортным образцам.
9. GP – если необходимо приобрести «Крону» этого производителя, то наиболее удачным вариантом будет являться модель gp supercell 1604s, которая имеет один из самых лучших показателей мощности среди аналогичных изделий.

Область применения

Батарейка «Крона» 6F22 применяется в устройствах, где необходимо повышенное значение напряжения, а именно 9 Вольт. При вскрытии корпуса следующих приборов можно обнаружить внутри них батарейку этого типа:

• Детских игрушек.
• Измерительных приборов.
• Пультов ДУ.
• Радиоэлектроники.
• Медицинских приборов.
• Систем сигнализации.
• Фонариков.

Элемент питания отличается высокими показателями устойчивости к неблагоприятным условиям эксплуатации, поэтому может использоваться, в том числе, в приборах военного назначения, например, дозиметрах и устройствах связи.

Как зарядить батарейку «Крона»

В Советском Союзе выпускались угольно-марганцевые батарейки такого типоразмера, а также щелочные, которые имели более высокую цену и назывались «Корунд». Батареи выпускали из прямоугольных галетных элементов, для их изготовления использовался металлический корпус из луженой жести, дно из пластика или генитакса и контактная площадка. Простые одноразовые батареи «Крона» допускали небольшое количество дозарядок, хотя это не рекомендовалось изготовителем. Однако в связи с дефицитом этих элементов питания во многих книгах и журналах публиковались схемы зарядных устройств для «Крон».

Работу одноразовой батарейки «Крона» можно продлить, используя блок с регулированием силы тока и вольтажа. Сначала нужно определить зарядный ток батарейки, для этого ее емкость нужно поделить на десять (например, 150 мА/ч : 10 = 15 мА/ч — для данного зарядного устройства вольтаж не должен быть больше 15 вольт). Заряжать «Крону» можно не более двух раз. При этом следует учитывать, что если элементы внутри нее высохли, вторично зарядить ее не удастся.

Достоинства и недостатки

У Кроны 6F22 9v имеются следующие основные достоинства и недостатки:

Низкий саморазряд.

Самая бюджетная версия из Крон.

Обладает стабильным напряжением.

Не высокие показатели емкости.

Плохо переносит отрицательные температуры.

По неосторожности можно легко замкнуть контакты любым металлическим предметом.

В отличие от батареек, которые имеют такой параметр, как диаметр и могут закатиться куда-нибудь в труднодоступное место, элемент питания этого формата всегда остается на своем месте, что также может являться одним из ее положительных качеств.

Удобное зарядное устройство для пальчиковых батареек

Итак, не все батарейки подлежат зарядке, так как это просто не входит в их функционал.

На корпусе одноразовых батарейках, которые нельзя заряжать должна быть одна из этих надписей

:

• Do not recharge;
• Alkaline.

Если же на батарейке вы увидели надпись «Rechargeable», то это означает, что она перезаряжаемая. А раз её можно заряжать, то нужно и зарядное устройство. Для начала стоит решить, какой именно зарядник вам необходим.

Они могут различаться по разным основаниям

:

• В зависимости от источника питания (переменный ток или USB);
• Насколько сильным должен быть ток заряда;
• Наличие независимых каналов заряда и т.п.

Так, зарядное с раздельными каналами позволяет одновременно подзарядить несколько аккумуляторов. Устройства со слабым током в целом продлевают жизнь самому аккумулятору, так как обеспечивают щадящее воздействие, однако время зарядки может быть очень длительным. В то время как при помощи зарядки с сильным током аккумуляторная батарейка заряжается за несколько минут, но это может негативно сказаться на сроке службы самой батареи, поэтому оптимальным вариантом являются зарядные устройства со средним током. К таким зарядным устройствам нужно относиться с особым вниманием, так как они довольно чувствительны на внешние воздействия, особенно при низких или высоких температурах.

Аналоги и модификации

«Крону» можно заменить только «Кроной», разница может лишь заключаться в том, что батарейки могут изготавливаться по различным технологиям. Применение того или иного электролита может существенно отражаться на емкости элемента питания, его весе и стоимости.

Например, 6F22 отличается от 6LF22, только тем, что составные элементы являются солевыми источниками питания, в отличие от второй батарейки, которая представляет собой щелочной элемент.

.Выпускаются следующие модификации элемента питания «Крона» 6F22:

Щелочные 9v	Литиевые 9v	Аккумуляторы
1604A	AM6	Никель-кадмиевые 8,4 В
6LF22	PP3	Никель-металлогидридные 8,4 В
6LR61	522	Литий-ионные 7,4 В
MN1604	6AM6	Литий-полимерные 7,4 В
MX1604	ER9V	Литий-железо-фосфатные 7,4 В
Солевые 9v	CR-9V
1604	Корунд
6F22	E-Block
6R61	9V Brick Battery

Все перечисленные модели могут быть установлены в держатель прибора, в котором ранее использовался элемент питания 6LF22.

Можно ли заряжать Крону

Разрешается ли заряжать Крону можно узнать только после правильного определения типа элемента питания. Кроме обычных солевых батарей существуют аккумуляторы, которые стоят дороже, но их можно без опаски многократно подключать к зарядному устройству.

Которые являются аккумулятором

Определить принадлежность Кроны к перезаряжаемому типу батареи можно по маркировке. С возможностью многократного восстановления применяются следующие изделия:

• Никель-кадмиевые – средняя емкость 120 мАч, обозначение: Ni-Cd.
• Никель-металлогидридные – емкость 250 мАч, обозначение: Ni-Mh.
• Литий-ионные – до 700 мАч; Li-Ion.
• Литий-железофосфатные – до 320 мАч; LiFePO4

Перечисленные виды аккумуляторных батарей могут успешно использоваться в любой аппаратуре, где батарейка Крона может быстро разряжаться.

Применение перезаряжаемых батарей позволяет наиболее рационально, с точки зрения финансовых расходов, поддерживать работоспособность электронных устройств.

Которые не являются аккумулятором

Кроме обычных солевых батареек к категории «неаккумуляторов» типоразмера 6f22 (Крона) относятся следующие изделия:

• Щелочные (alkaline).
• Литий-железосульфидные.
• Марганцево-литиевые.
• Воздушно-цинковые.
• Литий-теонил-хлоридные.

Все перечисленные батареи являются «одноразовыми». При подключении к контактам таких изделий постоянного тока возможен сильный нагрев изделия с разрывом оболочки, поэтому рисковать и пытаться восстановить севшую батарейку не рекомендуется.

Как можно зарядить в домашних условиях

Все элементы питания типа Крона, поддерживающие возможность повторного заряда, можно восстановить в домашних условиях.

Аккумуляторную

Для восстановления аккумулятора лучше приобрести специальное зарядное устройство. Такие приборы стоят недорого, но, в отличие от самодельных изделий, позволяют контролировать уровень восстановления элемента и вовремя отключать подачу электричества на контакты, когда это необходимо.

Для того чтобы активировать процесс восстановления заряда достаточно установить батарею в специальный слот и включить устройство в сеть. Если необходимо зарядить сразу несколько элементов этого типоразмера, то лучше приобрести более дорогую зарядку с возможность одновременной установки 2 и более аккумуляторов.

Обычную

Заражать обычную Крону небезопасно, но если возникает необходимость восстановить изделие в полевых условиях, то можно применить механический способ.

Для этой цели достаточно аккуратно сплющить изделие. Эту процедуру следует проводить очень осторожно, чтобы не разрушить внутренние элементы батареи и не разорвать электрический контакт.

Нагрев не перезаряжаемого элемента питания в духовке также позволит слегка восстановить севшую батарейку типоразмера 6LR61. Максимальная температура при этом не должна превышать 100˚С, а тепловое воздействие осуществляться не более 15 минут. После проведения такой процедуры, перед использованием батареи, необходимо дождаться полного его остывания.

Подача электрического тока также способна слегка оживить разряженную батарею Крона, но восстанавливать таким образом элемент питания следует при постоянном контроле температуры корпуса изделия. Если передержал элемент питания на такой зарядке, то от закипания электролита может произойти взрыв.

На что обратить внимание перед покупкой

Перед покупкой следует обязательно убедиться в том, чтобы на корпусе батареи отсутствовали видимые следы повреждения. Даже при наличии небольших дефектов, от покупки следует отказаться.

Расшифровка инструкции и описания параметров на упаковке должна обязательно осуществляться, если батарейка поставляется из другой страны.

Перед покупкой следует также убедиться в том, что изделие не просрочено. Если дата гарантированной эксплуатации уже подошла к концу, элемент питания также не следует приобретать.

Сергей Фирсов

Специалист по прототипным источникам питания

Задать вопрос

Если у Вас остались вопросы, то можете их задать нашему эксперту! В течении пары дней мы Вам пришлем ответ на указанный e-mail.

Можно ли заряжать батарейки дома

Батарейка является автономным портативным источником электричества, емкость которой измеряется в миллиамперах в час.

Выделяют несколько разновидностей батареек

:

• Солевые батарейки;
• Литиевые батарейки;
• Батарейки щелочного типа;
• Никель-кадмиевые батарейки;
• Металлгидридные батарейки.

Большая часть батареек – одноразовые, однако металлгидридные батарейки или по-другому аккумуляторные, могут скапливать энергию, следовательно, их можно заряжать. Однако, каждый должен понимать, что незаряжаемые батарейки лучше не заряжать, так как они довольно быстро повторно придут в негодность, а также велик риск закипания щелочи или пропуска электролита, что обязательно приведет к повреждению устройства, а щелочной состав может взорваться.

Правила эксплуатации и утилизации

При эксплуатации батарейки следует придерживаться определенных правил. Несмотря на то, что контакты изготовлены под специальные клеммы, нарушение полярности также возможно при попытке подключить контактные провода. Такие действия могут закончиться плачевно для миниатюрного электронного прибора.

Не следует замыкать контакты батареи коротко, иначе изделие сильно разогреется и взорвется. Если необходимо припаять провода непосредственно к выводам батареи, то для выполнения этой работы лучше использовать контактную сварку, в противном случае из-за превышение предельно допустимой температуры, изделие также может выйти из строя.

Если «Крона» 6F22 уже не подает признаков жизни, то ее необходимо вынуть из батарейного отсека и утилизировать. Не следует выбрасывать элемент питания в мусорное ведро. Сдать севшую батарею можно в супермаркетах электроники и специализированных приемных пунктах.

Добавить ссылку на обсуждение статьи на форуме

РадиоКот >Конкурсы >пкпч2014 >

Теги статьи:

Добавить тег

«Умная» зарядка NiMH аккумуляторов формата 6F22 («крона»)

Автор: vdavid Опубликовано 04.09.2014 Создано при помощи КотоРед. Участник Конкурса «Поздравь Кота по-человечески 2014»

Когда у меня в очередной раз в самый неподходящий момент в мультиметре разрядилась «крона», а под рукой запасной не оказалось, я решил, что нужно что-то с этим делать. Как выяснилось в доме полно устройств с таким питанием. Это и мультиметры, и пирометр, и тонометр, и тахометр и еще не пойми что.

Аккумуляторов в формате «кроны» (6F22) на рынке представлено предостаточно, но действительно качественных не так много. Перепробовав кучку разных китайских изделий остановился на Tenergy Centura. Они с низким саморазрядом, что для таких аккумуляторов весьма важно и имеют вполне приличную емкость (200 мАч).

Купить аккумуляторы на ebay не составило особого труда, но тут же встал вопрос: «А чем заряжать?». Конечно, можно было купить или быстро собрать таймерную зарядку и лить в аккумуляторы 20 мА в течение 12..14 часов. Но так же не интересно, правда? Посему решил собрать «умную» заражалку/разряжалку для аккумуляторов этого форм-фактора.

Что из этого получилось можно увидеть на схеме.

Вот так выглядит собранная плата:

На самом деле конструкций неплохих зарядных устройств для NiMH/MiCd аккумуляторов в сети достаточно много. Взять хотя бы и замечательную статью «Умная зарядка NiMh AA аккумуляторов» Дмитрия Мосина.

Но «заточенных» под аккумуляторные батареи с малыми токами заряда как-то не встречалось (может плохо искал?). Кроме того, хотелось иметь возможность оценки аккумулятора.

Итак, зарядное устройство умеет:

• заряжать аккумуляторы с измерением залитой емкости;
• разряжать аккумуляторы с измерением слитой емкости;
• циклировать (последовательные циклы заряда/разряда);
• измерять внутреннее сопротивление аккумуляторов.

Методы останова заряда:

• inflection (точка перегиба);
• -dV/dt;
• только по таймеру/залитой емкости.

Для первого метода заряда запасными являются -dV/t и dV=0.

Для второго dV=0.

Кроме того имеется:

• ограничение по времени заряда и максимальной емкости;
• дозаряд постоянным током после окончания основного заряда (ток и время дозаряда настраиваются).

Есть интерфейс UART в TTL-уровнях для передачи данных на ПК о текущем токе, напряжении и емкости.

Несколько слов о методе останова inflection (точка перегиба). Он основан на том, что в конце заряда скорость роста напряжения на аккумуляторе увеличивается, а затем начинает уменьшатся.

Вот именно в момент этого уменьшения (после прохождение максимума первой производной dV/dt) и следует останавливать заряд. Такой метод останова заметно лучше, чем традиционный останов, основанный на уменьшении напряжения (минус дельта), поскольку предотвращает нагрев аккумулятора и продлевает жизнь электродов. В то же время при останове по inflection аккумулятор остается немного недозаряженным, что легко можно исправить дозарядкой малым током, либо не заморачиваться вовсе, поскольку по достижении точки inflection аккумулятор будет заряжен не менее, чем на 95%. На следующей картинке приведен типичный график заряда NiMH акуумулятора.

Хорошо видно, что резкий рост температуры начинается именно после точки перегиба зарядной кривой.

Одной из проблем обнаружения точки перегиба является то, то таких точек в общем случае 2. Одна из них хорошо просматривается в начале заряда аккумулятора.

Поэтому алгоритм основан на том, что сначала обнаруживается «плоский» участок зарядной кривой (стадия 1), а только после него ожидается inflection (стадия 2). Однако это может не сработать, когда аккумулятор не полностью разряжен. Поэтому переход ко второй стадии заряда произойдет и в случае, когда напряжение достигнет величины 1.38В на банку.

Естественно, что первые 8 измерений после старта заряда в любом случае в расчет не берутся.

Питается устройство от источника постоянного тока напряжением 5В. Поскольку ток потребления не превышает 300 мА, это может быть хоть USB-порт, хоть любой самый дешевый китайский блок питания.

В качестве step-up преобразователя, обеспечивающего ток заряда, используется MC33063. Двухобмоточный дроссель T1 пришлось применить для корректной работы токовой защиты преобразователя.

Операционный усилитель DA1.B обеспечивает регулировку тока, а DA1.A усиливает сигнал с токоизмерительных резисторов заряда/разряда для измерения их с помощью АЦП микроконтроллера. ОУ должен уметь работать начиная от нуля вольт на входах и иметь небольшое минимальное выходное напряжение. У AD8606 это напряжение составляет всего 20 мВ. Его безболезненно можно заменить на существенно более дешевые и доступные LM358, LMV358.

Транзистор VT4 служит для защиты от неправильной полярности подключения аккумулятора. VT2 регулирует ток разряда. Это может быть любой MOSFET с напряжением отсечки не более 2В в корпусе TO252. Они в изобилии водятся на материнских платах в цепях питания памяти, южного моста. Резистор R15 должен быть мощностью 0.5 Вт. Резистор R1 служит для измерения тока заряда, R23 — тока разряда. Дисплей H1 — любой с контроллером HD44780 на 2 строки по 16 символов.

Двухобмоточный дроссель T1 намотан на кольце из распыленного железа. Добыть можно со старых материнских плат. Наружный диаметр кольца 10 мм, внутренний – 7, высота – 1.5 мм. Намотка выполнена в два провода диаметром 0.4 мм. Число витков — 120. Индуктивность дросселя должна быть 100..180 мкГ.

Назначение разъемов:

• X1 — питание 5В;
• X2 — аккумулятор;
• X3 — разъем для программирования микроконтроллера;
• X4 — USART (в ТТЛ-уровнях).

Назначение кнопок:

• SB1 — Старт/стоп;
• SB2 — Влево (меньше);
• SB3 — Вправо (больше);

Код для микроконтроллера написан на C под компилятор AVR-GCC (WinAVR). Я специально включил в него несколько вещей, которые не особо нужны в этом устройстве,но могут быть полезны как обучающий материал. Во-первых это PID-регулятор, который является слегка модифицированным вариантом из Атмеловской application note.

Почему здесь не нуден PID? Да потому, что постоянная времени обратной связи заметно превышает реактивность регулятора. Посему P-регулятор будет ничуть не хуже, чем PID.

Во-вторых это программное увеличение разрядности ШИМ за счет использования плотностно-импульсной модуляции. Обе эти опции могут быть отключены соответствующими #define.

Правильно собранная плата в наладке почти не нуждается. Возможно, придется подобрать резистор R24 таким образом, что бы при не подключенном аккумуляторе напряжение на выходе DA1.A немного превышало минимально допустимое выходное напряжение для выбранного типа ОУ.

Далее можно приступить к калибровке.

Для калибровки измерения напряжения необходимо подать питание (5В) с нажатыми кнопками «старт/стоп» (SB1) и «влево» (SB2). Аккумулятор при этом должен быть подключен. И непосредственно к нему нужно подключить вольтметр.

На индикаторе отобразится экран калибровки напряжения:

Здесь U — напряжение, S — значение, считанное из АЦП, М — коэффициент пересчета. Нажатием кнопок «влево» или «вправо» добиваетесь, что бы напряжение на индикаторе совпало с напряжением на вольтметре, подключенном к аккумулятору. Нажимаете кнопку «старт/стоп». На этом калибровка напряжения завершена.

Для калибровки измерения тока последовательно с аккумулятором нужно подключить миллиамперметр, а зарядное устройство включить с нажатыми кнопками «старт/стоп» (SB1) и «вправо» (SB3).

При этом на экране увидим вот такое:

Наша задача — кнопками «влево»/»вправо» добиться показаний милиамперметра, совпадающих со значением, указанным в верхней строке после «I». Заканчивается калибровка нажатием кнопки «старт/стоп».

После этого увидим следующий экран с цифрой «1» в первой позиции верхний строки и током 75.0. Повторяем процедуру, добиваясь показаний миллиамперметра 75 мА.

Далее проходим аналогично еще два этапа калибровки тока. Почему калибровка по 4-м точкам? Две первые — ток заряда, две вторые — ток разряда. Старайтесь выполнять калибровку верхних токов (75..80 мА) быстро, ибо такой ток понравится не каждому аккумулятору.

После окончания калибровки включаем устройство и видим на экране:

Нажимая кнопки «влево»/»вправо» циклически перебираем режимы работы:

• «Charge» — заряд;
• «Disharge» — разряд;
• «Disharge/Charge» — разряд/заряд;
• «Int. resistance» — измерение внутреннего сопротивления;
• «Display history» — значения залитой/слитой емкости после последнего «Disharge/Charge»;
• «Setup» — настройки.

Выбор режима осуществляется кнопкой «старт/стоп».

Режим «Setup» позволяет изменять настройки устройства. Эти настройки следующие:

• «Charge current» — ток заряда в мА;
• «Disch. current» — ток разряда в мА;
• «Cells» — число элементов в батарее (обычно 7);
• «Capacity limit» — ограничение по емкости в мАч;
• «Time limit» — ограничение по времени;
• «Charge algorithm» — алгоритм заряда;
• «Chg/Dchg pause» — пауза между зарядом и разрядом;
• «Chg/Dchg cycles» — число циклов звряда/разряда;
• «Bal. current» — зарядный ток после окончания основного заряда («балансировочный» ток);
• «Bal. time, min» — время «балансировки»

Значения настроек изменяются нажатием кнопок «влево»/»вправо». Переход к следующей настройке — кнопка «старт/стоп».

Ну что, настроили?

Нажимаем кнопку «старт/стоп» в режиме «Charge» и видим:

Первый символ в верхней строке показывает режим работы: «C» — заряд, «D» -разряд. Второй символ — стадия заряда. В первой стадии нет попыток поиска точки перегиба, во второй — ожидаем точку перегиба. Далее — напряжение и ток. Во второй строке — время от начала заряда/разряда и емкость в мАч. Символы «CC» в нижней строке указывают на то, что отображается емкость последнего (включая текущий) цикла заряда. Символы «CD» — разряда. Смена режима индикации — нажатие кнопки «влево».

По окончани заряда во 2 и 3 знакоместах верхней строки будет отображаться причина останова:

• «CB» connection break батарея отсоединена;
• «TL» time limit исчерпано ограничение по времени;
• «CL» capacity limit исчерпано ограничение по емкости;
• «-D» -dV/dt пресловутаz минуc дельта;
• «MD» max(dV/dt) inflection точка перегиба;
• «0D» dV/dt=0 отсутствие роста напряжения;
• «AB» abort прервано пользователем (нажата кнопка «старт/стоп» во время заряда).

Это зарядное устройство работает у меня около трех лет и ни разу меня не подвело.

Ну и в конце немного графиков.

Заряд током 30 мА

Заряд током 50 мА

Заряд током 70 мА

Разряд током 40 мА

Файлы:

Программа записи лога заряда для ПК Схема и плата в формате PCAD 2004 Прошивка с исходниками

Все вопросы в Форум.

Как вам эта статья?	Заработало ли это устройство у вас?
79	7	2

5

1

0

Что можно сделать из кроны?

В действительности можно сотворить множество интересных вещей. Например, создать зажигалку, магнит, тайник, выжигатель и многое другое. Сейчас продемонстрируем как изготавливается тайник. Для этого потребуется аккумуляторная батарейка крона. Шаг №1. Берете острый нож и делаете надрез в верхней части элемента питания.

Шаг №2. После того как срез будет выполнен выньте содержимое.

5 устройств из кроны

Из этого видео узнаете как сотворить электрический магнит

Сколько стоит крона?

Цена на данную батарею очень варьирует. В каждом магазине она будет разной. Чаще всего чем выше емкость источника питания, тем он дороже. Примерные расценки:

1. Аккумуляторная батарейка крона на 650 mA*ч обойдется в 600 р.
2. GP имеет цену от 60 р.
3. Varta Superlife от 70 рублей.
4. Космос от 43 р.
5. Samsung Pleomax 6F22-1BL, цена варьирует от 70 – 150 р.
6. Fine Power (6LR61 KT-1151) – 85 – 160 р.
7. Smartbuy – 45 рублей.

Таким образом из выше приведенного списка становится понятно, что ценовой диапазон очень широкий. И 1 крона 9в может стоить по-разному. Если приобретаете 20 крон, то возможно будет скидка. Информация о ценах была взята с интернет магазинов.

Сколько батареек понадобится, чтобы зарядить телефон полностью?

Типичная 9-вольтовая батарея «Крона» имеет заряд емкостью 500 миллиампер часов (мАч)

. Сравните его с емкостью аккумулятора вашего телефона. Вот несколько примеров:

• iPhone 8: 1,821 мАч

• iPhone 7: 1,960 мАч

• iPhone SE: 1,624 мАч (это телефон, который был нами протестирован)

• Galaxy S8 или S9: 3000 мАч

• Пиксель 2: 2,700 мАч

Для полной зарядки телефона емкостью аккумулятора 3000 мАч понадобится примерно 6 батареек. Таким образом, этот лайфхак не идеален, если вы хотите зарядить телефон до полной батареи.

В этом случае вам не только придется после зарядки выкинуть немало батареек, но и потратить огромное количество времени на зарядку. Но тем не менее это отличный лайфхак для тех, кто не знает, как без электричества зарядить свой телефон хотя бы для того, чтобы написать несколько сообщений или сделать несколько звонков, сообщив о себе.

По крайней мере одной батарейки «Крона» вам будет достаточно, чтобы включился и вы смогли попросить о помощи, позвонив по единому номеру 112.

Это один из лучших лайфхаков для автомобилистов, которые могут оказаться в пустынном месте с севшим телефоном и с севшим полностью автомобильным аккумулятором, что не позволит реанимировать телефон, чтобы позвонить и попросить о помощи. Так что советуем несколько 9-вольтовых батареек «Кроны».
