Замена сайлентблоков рессор газ 31105 своими руками

Каждый водитель, который имеет малейшие представления об устройстве транспортного средства, знаком с таким элементом как сайлентблок. Такие детали выполняют в автомобиле немаловажную роль. С их помощью происходит устранение колебаний в разных узлах автомобиля, которые возникают в процессе его эксплуатации. И хотя многие автомобилисты считают эту деталь не такой важной, как тот же двигатель или тормозную систему, за ним крайне важно следить и своевременно проводить ремонтные работы. В противном случае, такая неосмотрительность приведет к тому, что неисправность сайленблоков повлечет за собой поломку механизма в котором он установлен, а то и к более серьезным проблемам на автомобиле. В этом полезном материале будет рассказано, как можно самостоятельно сделать съемник сайлентблока. О том, какие инструменты для этого понадобятся и какие тонкости процесса стоит учесть при выполнении работы.

Использование съемника

В первую очередь хотелось бы отметить один важный момент. Дело в том, что проведение замены элемента без съемника чревато повреждением его и механизма в целом. Нередко опытные мастера стараются прибить внутреннюю часть устройства с использованием молотка. Но зачастую такая манипуляция приводит к тому, что деталь неровно прилегает и ее внутренняя часть со временем начинает повреждаться. Решением подобной проблемы считается применение гидравлического съемника сайленблока, который помогает соединить две части устройства таким образом, чтобы не допустить повреждения. При этом схема съемника основана на использовании длинного приспособления с резьбой, чтобы выкрутить и вкрутить элемент. Это позволяет равномерное опускание и поднятие внутренней части детали. Что же касается выполнения работ по изготовлению съемника своими руками, то в этом вопросе значимое внимание должно быть отведено ознакомлению со схемой. Можно также посмотреть конструкции уже готовых съемников, которые можно отыскать в любом автомобильном магазине.

Допустимые поломки, устранение неполадок

Устройство передней подвески является сложной конструкцией. При появлении стука или посторонних шумов следует провести проверку и диагностику её состояния для предотвращения непредвиденных поломок.

Проблема – шум и стук внизу авто во время движения

Причины и решение проблемы:

• поломка амортизатора. В подвеске ГАЗ-31105 применяется использование разборного амортизатора, поэтому можно поменять его или отремонтировать;
• выработка резиновых уплотнителей, применяемых в соединении некоторых элементов, в результате чего будет раздаваться периодический стук в районе багажника. Требуется замена изношенных резинок.

Полезный совет! Цена этих резиновых элементов невелика. Поэтому рекомендуется купить весь комплект подушек и заменить полностью.

• выработка шарнира рычагов – замените их новыми;
• шаровая опора изношена (разбит шарнир стоек стабилизатора). Требуется замена стоек вместе с шарнирами;
• износ шаровых шарниров рычага – замена шарниров;
• большой зазор в колёсных подшипниках – регулирование зазора, замена подшипников;
• просев, сломанная дуга пружины – замена старой пружины на новую.

Источник

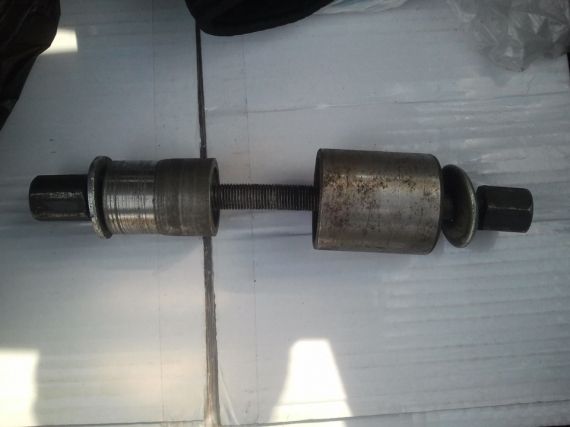

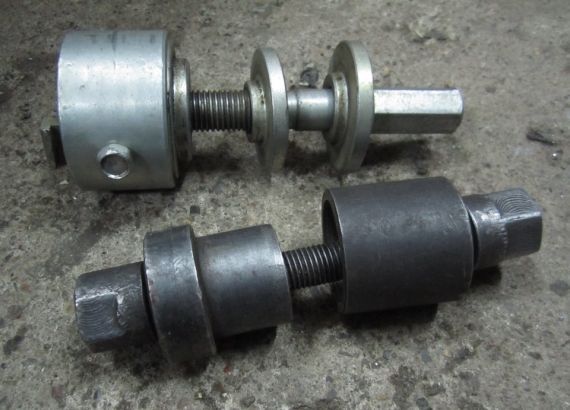

Как сделать съемник: инструкция по изготовлению

С помощью съемника можно быстро и легко выполнить снятие и запрессовку сайленблоков. Для изготовления такой удобной детали не требуется наличия оргомного багажа знаний и навыков. Работа по изготовлению съемника не представляет собой особой сложности и может быть выполнена при желании любым автомобилистом. Главное для этого взять нужный инструмент:

• Ключи и отвертки;
• Отрез крепкой металлической трубы диаметром немного больше сайлентблока;
• Шайбы из стали;
• Длинный болт с резьбой;
• Спецодежда и перчатки.

Для начала необходимо хорошо изучить автомобильную подвеску и определится с тем, как лучше использовать съемник. Далее в часть трубы следует с одной стороны вставить сайлентблок, а с другой — новый механизм. Направить сайленблок в посадочное место, взять болт и прикрутить его в центр.

Подробнее об изготовлении съемника сайлентблока будет рассказано в этом видеоматериале:

Специалисты автомастерских, да и рядовые автолюбители знают, насколько важно при обслуживании транспортного средства иметь под рукой все необходимые инструменты.

Несмотря на то что время самостоятельного «копания» в машине уже практически прошло, элементарные задачи многие автовладельцы по-прежнему выполняют самостоятельно.

К примеру, для опытных автолюбителей не составит труда заменить сайлентблоки, но вот чтобы этот процесс прошел без заминки, лучше заранее приобрести специальный съемник.

Как выбрать указанный инструмент, на что обратить внимание и каким популярным сегодня моделям уделить внимание — читайте ниже.

Допустимые поломки задней подвески, ремонт

Во время движения по неровной дороге из задней нижней части слышится шум, скрип или стук, – значит, пришло время проверить состояние подвески ГАЗ-31105.

Проблема – посторонний шум и стук при движении

Причины и решение проблемы:

• неисправность амортизаторов. Задние амортизаторы разборные, поэтому если в их работе слышен стук, можно попытаться выполнить ремонт самостоятельно;
• выработка прорезиненных прокладок рессор – замена прокладок;
• резиновые прокладки соединения штанги и лонжеронов разрушились – замена прокладок;
• выработка шарнира штанги, слабое соединение – замена штанги или затяжка соединения;
• амортизатор болтается в кронштейнах или разбились уплотнительные подушки и втулки. Требуется затянуть крепления амортизатора или заменить износившиеся элементы.

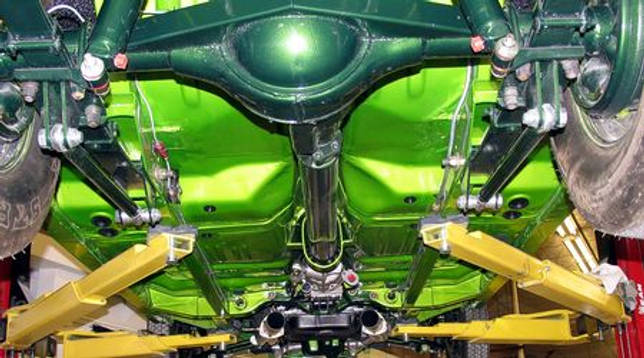

Устройство задней подвески Волги 31105

Рессоры скрипят при нагрузке

• подушки между листами рессор или под втулками разрушились – замена изношенных подушек;
• заметный наклон машины;
• просадка или разрушение листов рессор – замена рессоры полностью или только повреждённого листа.

Колея передних колёс не совпадает с задней

• коренной лист пришёл в негодность – замена рессоры или одного коренного автомобиля ГАЗ-31105;
• центральный болт, скрепляющий листы рессор сломан – замена болта.

Резкие и частые провалы при езде по грунтовке

• одна из рессор дала осадку, поломалась – замена, ремонт рессоры;
• автомобиль долгое время эксплуатировался с перегруженным салоном и багажником – замена неисправной рессоры.

При пробоях слышен металлический стук

• амортизаторы утратили свой эффект сжатия – замена, ремонт амортизаторов;
• резиновые буферы разрушены – замена резиновых буферов.

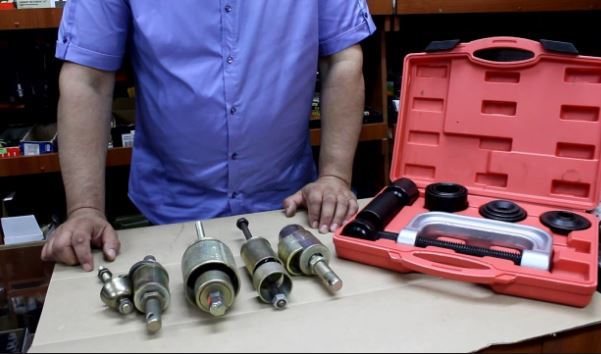

Как выбрать

Разумеется, прежде чем переходить к выбору конкретного съемника для передних или задних сайлентблоков, сначала нужно разобраться, что это за приспособление и для чего оно используется.

Читать также: Как заправить газовый баллон на азс

Внешний вид

таких инструментов может быть самым разнообразным, ведь сегодня они представлены как в виде отдельного С-образного приспособления с несколькими насадками, так и целыми наборами, в которые входят направляющие шпильки с гайками, гильзы и опорные диски для них.

Также выделяют универсальные съемники и предназначенные для конкретной марки автомобилей, что обязательно нужно учитывать при покупке.

Правильно подобранное изделие поможет вам легко справиться с непростой работой, так как сайлентблок достаточно сильно зафиксирован на своем посадочном месте и иногда требуется немало усилий, чтобы извлечь его.

В зависимости от вида детали (будь то элемент передней подвески, стабилизаторов или крепления реактивных тяг), установленной на легковом или грузовом автомобиле, свои особенности будет иметь и съемник для снятия сайлентблоков — элементов, снижающих дребезжание и шум при движении транспортного средства.

Среди большого разнообразия отечественных и зарубежных инструментов, представленных на современных рынках, можно найти абсолютно любой съемник, который будет соответствовать всем техническим параметрам вашей машины и индивидуальным требованиям (например, к стоимости).

Однако главной задачей в любом случае остается выбор качественного изделия, которое прослужит верой и правдой не один год. Поэтому сейчас предлагаем вам ознакомиться со списком характеристик, на которые стоит обращать свое внимание, и перечнем особенностей, недостойных его.

На что обращать внимание:

Итак, при выборе съемника сайлентблоков для автомобилей группы ВАЗ или иномарок стоит учитывать следующее:

• модель вашего авто, если вы, конечно, не решили покупать универсальный инструмент (к слову, бытует мнение, что специализированные изделия намного выносливы, нежели универсальные съемники, но на практике все зависит от производителя);
• наличие ровных краев во всех резьбовых соединениях специнструмента;
• отсутствие грубых участков и открытых раковин;
• легкость выкручивания и закручивания разъемных частей;
• требования выбранной модели к другим, дополнительным инструментам, без которых ее нельзя эксплуатировать;
• вид съемника: ручной или гидравлический (для личного использования или для обслуживания автомобилей в небольших мастерских будет достаточно и первого варианта);
• наличие инструкции на понятном вам языке.

Продавцы могут уверять вас, что та же инструкция не столь важна, ведь механизм инструмента предельно простой и понятный в использовании, но вы должны понимать, что при поставке качественных изделий такая мелочь не может быть проблемой.

На что можно не обращать внимание:

Помимо указанных важных критериев выбора съемника сайлентблоков (как универсальных, так и для конкретных моделей ТС), существует и несколько не столь значительных нюансов, которые часто можно расценивать как обычный рекламный ход. К ним относят:

• перечень функций, которые выполняют практически все модели: легкий съем сайлентблоков, долгосрочность службы и т. д.;
• взаимосвязь между ценой и качеством (несмотря на то что многие люди связывают эти два показателя, более известные фирмы могут неоправданно завышать цены на свои инструменты, и при более внимательном изучении предложений на рынке можно найти съемник с такими же характеристиками, но по более доступной цене).

Признаки неисправности рычагов и сайлентблоков

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.

Licota ATC-2286

Набор съемников сайлентблоков снабжен оправками и чашками самых популярных размеров, которые отлично подходят для работы с деталями отечественного и зарубежного производства.

Перед использованием съемника нужно лишь выбрать оправку требуемого размера, установить ее на изымаемый элемент и путем вращения гайки выполнить демонтаж. С помощью набора весь процесс снятия сайлентблока выполняется быстро и легко.

Читать также: Расчет прочности трубы на изгиб калькулятор

Характеристики:

• Используется как для выпрессовки, так для запрессовки сайлентблоков.
• Внутренние оправки: 34, 36, 38 – 70, 72, 75, 80 мм.
• Наружные оправки: 44, 46, 48 – 80, 82, 85, 90 мм.
• Штифты: M10, M12, M14, M16, M18.
• Вид: универсальный съемник.
• Вес: 17 кг.

Плюсы:

• Обладает разными насадками, благодаря чему подходит для разных марок транспортных средств.
• Все детали легко собираются и разбираются.
• Возможность демонтажа и установки сайлентблоков.
• Удобный кейс для хранения всех деталей съемника.

Минусы:

• Сравнительно большой вес.
• Высокая стоимость.

Что такое сайлентблок

Это слово иностранного происхождения. В переводе с английского тишина — это тишина, а блокировка — это деталь. Сайлентблок, или просто «бесшумный», представляет собой резинометаллический компонент, то есть состоит из двух втулок, которые соединены между собой слоем прочной резины. Это изобретение, помимо обеспечения комфортных и бесшумных поездок на автомобиле, имеет ряд преимуществ, которые будут перечислены ниже.

Предназначение и функции

Бесшумные блоки выполняют следующие функции:

1. Защитите компоненты от истощения и разрушения за счет гашения вибраций.
2. Они гасят колебания, исходящие от колесной рамы, обеспечивая комфортную и плавную езду.
3. Предотвращает вибрации и колебания, возникающие при перемещении машины между различными частями рамы и моторного отсека.

И это только основные преимущества, на самом деле их намного больше.

МАСТАК 110-20026C

Еще один неплохой вариант производства Тайваня. Этот внушительный набор состоит из 26 элементов, которые позволяют использовать его для снятия самых разных сайлентблоков и обойм подшипников.

Характеристики:

• Наличие 20 оправок с ø 44/34 (11 штук) и ø 48/38 (9 штук).
• В набор также входят упорные шайбы (2 штуки) и силовые болты 350 мм (М16х2.5, М14х2.0, М12х2.0, М10х1.5).
• Вид: универсальный инструмент.
• Вес: 18 кг.

Плюсы:

• Высокопрочный материал изготовления всех деталей.
• Возможность универсального использования (подходит для различных марок автомобилей).
• Применим не только для сайлентблоков, но и для внешних и внутренних обойм подшипников.
• Удобный кейс для хранения.

Минусы:

• Цена.
• Защелки на кейсе не всегда плотно прилегают.
• Вес.

При помощи кувалды

Достаточно подобрать кусок трубы или изготовить стакан под наружный диаметр сайлентблока. Предварительно жидкостью WD пролить место сопряжения сайлентблока и проушины рессоры. Затем один человек держит стакан, приложив его к сайлентблоку, а другой бьёт кувалдой по стакану. Процедура запрессовки простая, сайлентблок забивают в проушину.

Плюс: самый дешёвый способ.

Минус: большие трудозатраты. Необходимо два человека. Операция занимает очень много времени. Большой риск нанесения травмы человеку и повреждения проушины рессоры, а при запрессовке и сайлентблока. По этим причинам данный способ практически не применяется, за исключением аварийного ремонта на трассе.

FORCE 949T1

Модель относится к гидравлическому типу съемников, в комплект которого входят 49 предметов. С его помощью можно легко разобрать втулку и заменить ее (исключение — детали без отверстия). В сравнении с вышеприведенными вариантами съемников FORCE 949T1 более легкий и удобный в эксплуатации.

Характеристики:

• Максимальное значение нагрузки на цилиндр — 18,2 t.
• Комфортный и долговечный шпиндель обладает размерами — Ø 16 мм, Ø 14 мм, Ø 12 мм, Ø 10 мм.
• Глубокие оправки — 22 штуки (18 внутренних по 110 мм и 26 внешних по 68 мм).
• Короткие оправки — 22 штуки (18 внутренних по 40 мм и 26 внешних по 68 мм).
• Болты — 4 штуки (диаметр 16, 14, 12, 10 мм).
• Вид — гидравлический универсальный съемник.

Плюсы:

• Удобные воротки.
• Крепкий кейс, дополненный металлическими застежками.
• Крепкие трещетки.
• Длинные головки.
• Рукоятки из качественного материала, который не разъедают технические жидкости.

Минусы:

• Все детали съемника чувствительны к воздействию влаги и быстро ржавеют при ее воздействии.
• Высокая цена.

Подвеска на ГАЗ-31105

Одним из главных преимуществ ГАЗ-31105 является безшкворневая подвеска. Отличием такой конструкции является улучшенная выносливость. Шум и стук во время движения теперь не так часто будут досаждать водителю и пассажирам этого автомобиля. К тому же теперь нет необходимости делать периодическое шприцевание системы, а ремонт и эксплуатация волги 31105 стали заметно проще и удобнее.

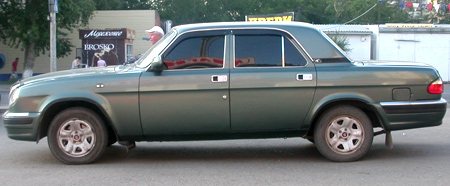

Внешний вид сбоку автомобиля ГАЗ 31105

JTC 1-4091

Универсальный комплект для снятия и установки сайлентблоков, является идеальным вариантом инструмента для обслуживания транспортного средства.

Он включает в себя 11 предметов, которые помимо уже упомянутых деталей подходят для установки и демонтажа втулок или подшипников (в том числе и с резиновой втулкой).

Характеристики:

• Внутренний диаметр гильз (20 штук) — 34 – 72 мм при шаге в 2 мм.
• Опорные диски, применяющиеся вместе с гильзами, — 2 штуки.
• Болты с длинной 450 мм — М16, М14, М12, М10.
• Вес набора — 3,3 кг.

Плюсы:

• Все элементы изготовлены из стали высокой прочности.
• Поставляется в надежном кейсе, облегчающем уход за деталями набора и их транспортировку.
• Сравнительно небольшой вес.
• Прочность кейса.

Минусы: Нет головки и трещетки, облегчающих выполнение работы.

Достаточно много автолюбителей интересуется, как сделать съемник сайлентблоков своими руками. Ведь менять эти, снижающие вибрацию элементы подвески, приходится достаточно часто. Причем, это относится не только к отечественным автомобилям, но и многим иномаркам. Проблема связана с не слишком качественными дорогами. Спортивный стиль вождения также отрицательно сказывается на техническом состоянии сайлентблоков, как части подвески. Не продлевает срок службы и неправильная установка.

Читать также: Правильно заточить перовое сверло

Многие механики забивают сайлентблок молотком. При этом, повреждается резина, может смещаться металлическая втулка. Поэтому, всегда используйте съемники, в крайнем случае, имеются вполне безобидные методы поставить деталь на место без помощи специализированных инструментов. Об этом мы расскажем в конце статьи.

Как сделать съемник сайлентблоков своими руками? Перед ответом на этот вопрос, желательно разобраться, что такое сайлентблок. Так будет проще сделать съемник.

Сайлентблоком называют резинометаллический шарнир, который способен гасить вибрации, возникающие в подвеске. На легковых автомобилях чаще встречается деталь, выполненная в виде втулки из металла с корпусом из эластомера. Самым распространенным вариантом при изготовлении шарнира является обычная резина. Но, наиболее прочными и качественными, можно назвать полипропиленовые шарниры. Рекомендуется при замене приобретать именно такие.

Необходимые материалы

Чтобы запрессовать данную деталь в домашних условиях, вам пригодятся такие инструменты:

1. Монтировка;
2. Домкрат;
3. Набор гаечных ключей;
4. Новые шарниры.

В качестве смазки рекомендуется применять машинное масло либо же другие виды смазки.

Помимо прочего, вам будут необходимы специальные оправки, предназначенные для запрессовки сайлентблоков, в качестве альтернативы можно воспользоваться куском трубы с необходимым диаметром. Также нужно обзавестись прессом для запрессовки нового резинометаллического шарнира. Когда речь идет о домашних условиях, прессом могут послужить обыкновенные тиски. Вдобавок можно запастись набором кувалд, однако при таком подходе необходимо соблюдать высокую точность выполнения работы.

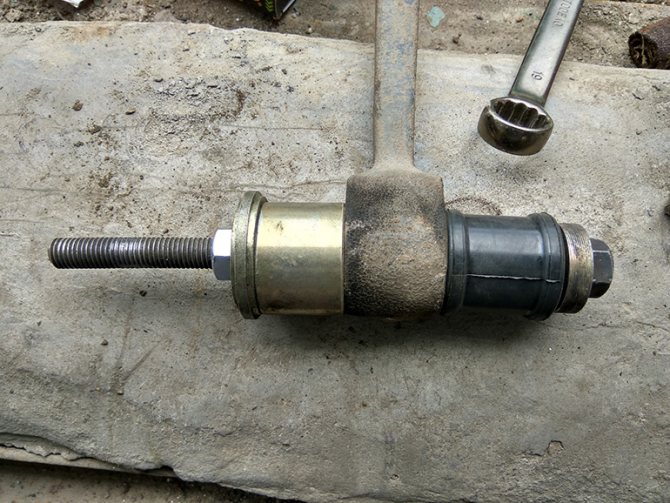

Выпрессовка в домашних условиях

Заменить данные детали не так трудно, как могло бы показаться на первый взгляд. К примеру, многие владельцы автомобилей в этом удостоверились, когда производили замену деталей, руководствуясь специальной техникой для самостоятельной замены. Именно по данной причине встречается много людей, которые приняли решение собственноручно и в домашних условиях сделать замену сайлентблоков.

Первый метод

В первую очередь, узнаем о том, как это должно быть в идеале.

Рычаг, в котором нужно сделать замену резинометаллического шарнира, устанавливают на специальную проставку под пресс. На эту проставку и будет выдавливаться старый сайлент. Затем сверху устанавливают еще одну проставку — она выдавливает старую втулку. Такой метод употребляют работники СТО, так как у них имеется нужный набор проставок и мощнейший пресс в 10−20 тонн.

Второй метод

Практически у всех владельцев машин мощного пресса, естественно, нет, но у множества в гараже есть домкрат либо хорошие тиски. Если воспользоваться мощными тисками, можно удачно выдавить старые втулки по знакомому нам уже принципу: проставка для исходной втулки и проставка для надавливания на втулку.

На первый взгляд, становится непонятно, как можно домкратом выдавить сайлент? Все очень просто: нужно сварить рамку в форме прямоугольника из швеллера либо уголка, чтобы по высоте она была чуть выше рычага и домкрата. Принцип работы следующий: поставьте домкрат в рамку, затем сверху штока установите проушину рычага, а также две проставки, про которые было сказано выше. Создаем нужное давление, после чего втулка выдавливается из своего посадочного места. Необходимо подчеркнуть, что чаще всего домкрат мощностью в 3−5 тонн не в силах совладать с такой работой, поэтому рекомендуется применять 10-тонные домкраты.

Третий метод

В случае если у вас нет ни пресса, ни домкрата, но при этом присутствует сильное желание заменить сайлентблоки без помощи других, можно воспользоваться третьим методом — использование простого пресс-съемника (болт с гайкой либо же шпилька).

Принцип работы состоит в том, чтобы образовать давление с помощью постепенного закручивания гайки на шпильке, этот метод можно назвать аналогом тисков. Данная шпилька с шайбой подходящего диаметра просовывается в проушину через сайлентблок, затем с другой стороны следует надеть проставку с шайбой и закручивать гайку. Вертясь по резьбе, гайка создает нужное давление и принуждает сайлент выдавливаться в специальную проставку.
