Выравнивание деревянной поверхности фрезером

Кромочный фрезер — это инструмент, который может не найти широкого применения в некоторых мастерских, но это уникальный и удивительно универсальный инструмент. Они легкие, на удивление мощные и достаточно маленькие, чтобы ими можно было работать там, куда большие фрезеры просто не поместятся.

Вот 10 видов работ, где может пригодится кромочный фрезер.

Инкрустация

Для врезки тонких, заподлицо вкладок требуются неглубокие вырезы и точность, что делает фрезер идеальным инструментом для этой работы. Инкрустация требует неглубокую выборку в древесине, чтобы посадить детали на одном уровне с поверхностью. Вы можете выполнить работу и другими фрезерами, но кромочный фрезер подходит для такой задачи лучше всего. Его небольшой размер и гораздо меньший вес являются преимуществом перед другими моделями, так как обеспечивают лучшую точность проведения работы по врезке элементов инкрустации.

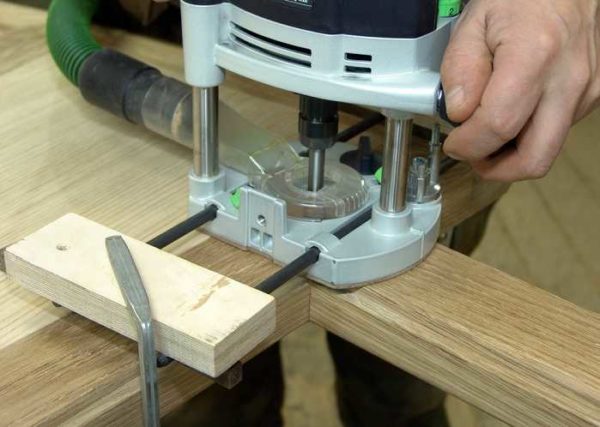

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

Прямые кромки начинаются в магазине

Покупая пиломатериалы, отбирайте самые лучшие доски, уделяя особое внимание текстурному рисунку и тому, как он будет выглядеть на готовом изделии. Вы можете приоб­рести нестроганый материал, либо имеющий две остро­ганные пласти или же остроганный по обеим пластям и по обеим кромкам. Последний вариант, являясь более затрат­ным, часто решает проблемы получения прямой кромки. Однако даже такие доски могут покоробиться. Покоробленные доски, несмотря на сложность работы с ними, также могут быть хорошим материалом. Плоскую доску с искривленными кромками (фото справа) лег­ко обработать до получения прямых кромок, следуя схе­ме принятия решений.

Строгать или нет — зависит от ваших станков

После того как доски акклиматизировались в мастерской, можно выбрать один из двух вариантов действий. Либо сначала выровнять одну пласть на строгальном станке и обработать рейсмусовым вторую, чтобы сделать их пло­скими, а затем приступить к спрямлению кромки, либо сделать прямыми кромки, оставив пласти необработанными. Мы реко­мендуем первый вариант, поскольку некоторые способы подготовки ма­териала работают лучше, когда пла­сти досок чисто остроганы.

Впрочем, выбор может быть продик­тован возможностями имеющихся станков. К примеру, вы не сможете обработать доску шириной 200 мм на строгально-фуговальном станке с максимальной шириной строгания 150 мм. А острогав обе пласти доски в рейсмусовом станке, вы сделаете их не плоскими, а лишь параллельны­ми друг другу. В этом случае сделайте прямой одну из кромок доски, сначала ровно опилив ее на пильном станке до требуемой ширины, выровняйте одну пласть с помощью строгально­го станка, а затем острогайте доску до нужной толщины в рейсмусовом станке. Если требуемая ширина за­готовки больше длины ножей вашего строгально-фуговального станка, то просто распилите ее вдоль на две или три делянки, острогайте их и обрабо­тайте рейсмусовым станком, выров­няйте кромки. После того как делянки станут прямыми и прямоугольными в сечении, снова соедините их в шит, склеив кромками.

Что такое фрезерная обработка

В принципе, ручную резьбу по дереву условно можно отнести к фрезерованию. Но есть четкое различие – фрезеровкой называют только те виды обработки, которые проводятся с помощью вращающейся фрезы на ручных или стационарных станках.

Если исключить другие простые приемы деревообработки – пиление, теску, строгание, сверление, то в деревообработке остаются два основных направления.

• токарная обработка – резьба вращающейся детали для придания нужной формы диаметру детали;
• фрезерование – формирование линейных (не радиальных), продольных форм.

Область применения фрезерованных деталей безгранична. Такие детали можно встретить во многих сложных современных изделиях. Операция достаточно трудоемкая, но иногда её нечем заменить. Литье или штамповка не даст точных размеров, или этими способами невозможно изготовить такие сложные форматы. Единственным способом остается фрезерование.

Строгально-фуговальный станок: основная машина для спрямления кромок

Если вы работаете с нестрогаными пиломатериалами, вам по-настоящему не­обходим хороший строгальный станок. Это лучшее средство для получения прямой и чистой кромки, расположенной точно под прямым углом к пласти (фото внизу), а также для зачистки и выравнивания пласти доски. Хотя мо­дели с шириной строгания 150 мм работают неплохо, рассмотрите возмож­ность покупки станка с шириной строгания до 200 мм. Помимо того, что он по­зволит обрабатывать более широкие доски, такой станок еще оснащен более длинными передним и задним столами, обеспечивающими лучшую поддерж­ку длинных заготовок.

Относительно прямая доска может быть обработана на строгальном станке до получения прямой и перпендикулярной кромки всего за один-два прохода.

Мы не рекомендуем использовать со станком вспомогательные приемные и подающие стойки-опоры, так как доска с неровными или искривленными кромками может опрокинуть стойку, что вызовет повреждение доски ножами станка.

ЧПУ

Станкостроение сегодня предлагает сотни вариантов самых разных станков с ЧПУ для обработки любых материалов. От самых маленьких для небольших домашних мастерских, до мощных для промышленного производства.

Основные серии таких станков:

• легкие;
• профессиональные;
• промышленные;
• специальные.

Легкие (среди них наилегчайшие) стоят от 150 тыс. руб.

Профессиональные – это промежуточный вариант между легкими и промышленными вариантами. К ним относятся и фрезеро-гравировальные станки по дереву стоимостью от 200 тыс. руб. до 600 тыс. руб.

Промышленные — для поточного производства, стоят более 1 миллиона руб.

Специальные чаще всего конструируются индивидуально под конкретные задачи и детали. Такими являются станки для фрезеровки камня, а также небольшие сверхточные для ювелирных изделий.

Вам повезло: коробления нет

Если выбранная доска попадает в эту категорию, можете считать, что «дело в шляпе». Независимо от длины доски удастся быстро получить прямую кромку, воспользовавшись строгально­-фуговальным станком. Если его нет, опилите грубые кромки до­ски на круглопильном станке.

Прямую кромку на досках такого типа также можно получить с помощью фре­зера. Если пласти доски не остроганы, используйте направляющую доску, име­ющую гладкую пласть и прямую кром­ку, прикрепив ее к заготовке сверху, как показано на фото внизу. Ис­пользуйте копирующую фрезу с верх­ним подшипником. Установите направ­ляющую доску с небольшим отступом от края заготовки — это расстояние соответ­ствует объему материала, который бу­дет удален при обработке. Если необхо­димо, выполните два прохода.

При использовании данного способа прижимайте к продольному упору наиболее прямую кромку доски, чтобы избежать обратного удара. Опилив противоположную грубую грань доски (фото слева), передвиньте продольный упор, переверните доску так, чтобы ее новая кромка была обращена к упору, после чего опилите вторую грубую кромку (фото справа).

Если пласти доски остроганы, зафикси­руйте направляющую (это может быть ровная доска либо самодельная или покупная шина) на заготовке так, что­бы при перемещении вдоль нее фрезер удалял за один проход слой толщиной не более 1,5 мм (фото внизу) Сделайте столько прохо­дов, сколько потребуется для получения прямой кромки.

Установив подошву фрезера на направляющую доску, ведите подшипник фрезы вдоль ее кромки. Снимайте не более 1,5 мм материала за один проход. Используйте фрезу с восходящей или нисходящей спиралью, либо прямую фрезу, длина лезвий которой больше толщины заготовки.

Отшлифуйте небольшую фаску на обращенном к фрезе крае пласти — это предотвратит застревание заготовки при ее подаче.

Прямую кромку можно сделать и на фре­зерном столе, но это потребует чуть бо­лее сложной настройки. Вначале зажмите в цангу закрепленного в столе фрезера прямую или спиральную фрезу и уста­новите вылет фрезы, немного боль­ший, чем толщина заготовки. Отрегу­лируйте переднюю часть параллельного (продольного) упора так, чтобы за один проход снять не более 1,5 мм материала. Заднюю часть параллельного упора установите вровень с лезвиями фрезы. Если параллельный упор не имеет раз­дельных передней и задней частей, при помощи струбцины или двухсторонне­го скотча прикрепите к задней полови­не упора кусок слоистого пластика тол­щиной, соответствующей снимаемому слою материала (фото справа).

Типичный случай: небольшой изгиб

Большинство досок этой категории ко­робится при разбухании или усушке, адаптируясь к влажности окружающей сре­ды. Планируйте будущую прямую кром­ку таким образом, чтобы получить на ли­цевых поверхностях изделия эффектный текстурный рисунок. Доски, относящиеся к данной категории, обрабатываются по- разному в зависимости от их длины.

Доски длиной менее 0,3 м обрабатываются быстро

Для коротких досок используйте наиболее простые варианты: строгально-фуговальный, круглопильный станки или ленточную пи­лу. Строгальный станки обычно оказыва­ется быстрее, даже если для получения прямой кромки потребуется выполнить несколько проходов. Такая же техника ис­пользуется и при пилении на станках: до­ска распиливается продольно, при этом вдоль параллельного упора движется ее вогнутая кромка. Полученные таким спо­собом кромки, будучи прямыми, имеют следы пиления, которые можно быстро удалить за один проход на строгальном станке. Фрезерный стол позволит полу­чить такое же качество, что и строгальный станок, однако для его настройки требу­ется больше времени.

Правильно выбирайте инструменты для получения прямых кромок

Инструменты и приемы, применяемые для спрямления кромок, различаются в зависимости от степени изгиба и длины доски. Пользуйтесь данной схемой принятия решений для выбора инструментов и приемов, оптимальных для использования в каждой конкретной ситуации. Дополнительные варианты описаны в статье.

Доски длиной 0,3-0/9 м: множество возможностей

С досками такой длины (толщина и ширина доски могут быть любыми) у вас имеется выбор из наибольшего числа вариантов. На строгальном станке такие доски мож­но обработать двумя способами. Первый из них представляет собой обычное стро­гание вогнутой кромки с небольшим съе­мом материала за каждый проход, пока кромка не станет прямой. Второй вари­ант предполагает выполняемое в несколь­ко проходов предварительное строгание сначала одного края доски, а затем дру­гого, как показано на рисунке вверху. Так повторяют до тех пор, пока изгиб не исчезнет поч­ти полностью, после чего строга­ют всю кромку доски целиком. Ленточная пила и круглопильный станок также справятся с задачей, но лишь с одним существенным дополнением.

Чтобы обеспечить контакт вогнутой кромки доски с продольным упором при об­работке досок длиной более 30 см, добавьте длинную накладку, как по­казано на фото ввнизу слева. Дли­на накладки равна удвоенной дли­не заготовки, увеличенной на 300 мм. Отцентрируйте накладку отно­сительно пильного диска и закре­пите ее на продольном упоре станка при помощи струбцин или двусто­роннего скотча на тканевой основе.

Вспомогательный упор обеспечивает прямолинейное движение заготовки, благодаря которому опиленная кромка будет прямой.

Как выровнять большие поверхности ручным фрезером

Здравствуйте, уважаемые читатели и самоделкины! Многие из Вас занимаются столярным делом, и зачастую возникает необходимость выровнять поверхность на весьма большой заготовке. Конечно, эту операцию можно выполнить с помощью разных станков, а как быть при минимуме инструмента?

В данной статье автор YouTube канала «J-woodworking목공일기» расскажет Вам, как изготовить специальную фуговальную оснастку для ручного фрезера, с помощью которой можно выравнивать поверхности габаритных заготовок.

Процесс изготовления. Основным материалом для изготовления этого приспособления послужат сосновые доски. Первыми вырезаются две одинаковые прямоугольные детали для опор направляющей из доски 50X150 мм. Эта и следующая операции выполняются с помощью 90-градусной каретки.

Именно от ширины используемой доски и будет зависеть максимально возможная толщина обрабатываемых изделий.

Еще две деталей направляющей изготавливаются такой же длины, как и первые, из бруса. Они выполняются из листовой фанеры толщиной 12 мм.

У автора уже была подходящий обрезок, и он отрезал от него полоску чуть меньше половины общей ширины.

Подошва ручного фрезера устанавливается между краем зубьев пильного диска циркулярной пилы и параллельным упором. Подошва практически зажимается между ними.

После этого из ненужного обрезка фанеры вырезается прямоугольная деталь. В итоге она имеет ширину подошвы фрезера.

Автор чуть не забыл один из важных моментов.

Обязательно нужно отшлифовать все поверхности направляющей наждачной бумагой, уделив особое внимание частям направляющих, контактирующих с подошвой фрезера.

Затем нужно пропитать древесину маслом для уменьшения трения. Мастер использует для этого апельсиновое масло. Это конечно редкая штука, у нас проще достать льняное, или масло шиповника.

После впитывания масла, его излишки нужно удалить, и дополнительно нанести слой парафина, прогрев его феном.

На этом возможности такого приспособления не ограничиваются.

Следует также продумать способы регулировки направляющей по высоте.

Благодарю автора за советы по изготовлению простого, но полезного приспособления для столярной мастерской!

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник

Наихудший случай: значительный изгиб

Перед тем как обрабатывать подобную доску, внача­ле определите, как ею лучше распорядиться. Убирая прогиб с доски длиной 3 м, вы отправите в отходы немало древесины, что демонстрирует фото внизу. Если вам действительно необходима длинная доска, постарайтесь подобрать доску с меньшей кривизной. Если же обязательно нужно получить длинные заго­товки из сильно искривленных досок, у вас есть три варианта: распилить их вдоль циркулярной пилой, воспользоваться салазками для круглопильного станка либо ленточной пилой с удлиненным упором — при условии, что длина заготовок не превышает 0,9 м. Обработка на ленточной пиле более длинных досок лишь создаст дополнительные сложности.

3D-фрезеровка

Современные 3-6 осевые 3D станки с ЧПУ вывели такой способ обработки разных материалов на принципиально новый уровень. Сегодня нет деталей, которые не могут сделать такие станки. С их помощью делают даже скульптуры.

Самые важные моменты – правильный подбор фрез для разного материала и соответствующее ПО. На рынке есть как бесплатное ПО, в том числе с открытым кодом для возможной доработки, так и платные пакеты, созданные специально для изготовления конкретных деталей и задач.

Основные стандарты ПО: CAM System и система CAD

Как вариант, предлагаются программы для бесплатного тестирования в течение месяца.

Возможности такого станка в деревообработке можно увидеть в следующем видео:

Сделайте противоскольную направляющую для пиления и фрезерования

Вы можете изготовить две направля­ющие (длиной 1,2 и 2,4 м), чтобы ис­пользовать их с заготовками разной длины. Эти направляющие, рассчитан­ные на работу с конкретными цирку­лярной пилой и фрезером, можно сде­лать из одного листа фанеры толщиной 13 мм. (Рекомендуем взять фанеру, обе стороны которой отшлифованы.) Вот как это делается.

• Отбейте меловым шнуром линию вдоль всего листа фанеры на расстоя­нии 280 мм от края. Распилите лист по этой линии циркулярной пилой.
• Остальные распилы сделайте по на­правляющей, используя в этом качестве фабричную кромку отрезанной полосы. Из оставшейся части листа выпилите две полосы шириной 51мм, две поло­сы шириной 203 мм и одну полосу ши­риной 280 мм.
• Опилите фанерные полосы до дли­ны, указанной на рисунке сверху, а затем соберите направляющие. Тща­тельно удалите выступивший клей.
• Когда клей высохнет, закрепите направляющие на верстаке, оставив свесы, необходимые для их дальней­шей подрезки. При помощи цирку­лярной пилы с диском, которым вы обычно пользуетесь, сделайте проход вдоль широкого края направляющей, ведя пилу вдоль упора, как показано внизу. Проделайте то же самое с другого края направляющей, но уже при помощи фрезера. В дальнейшем при фрезеровании по направляющей используйте фрезу того же диаметра, что и для перво­начальной подрезки.

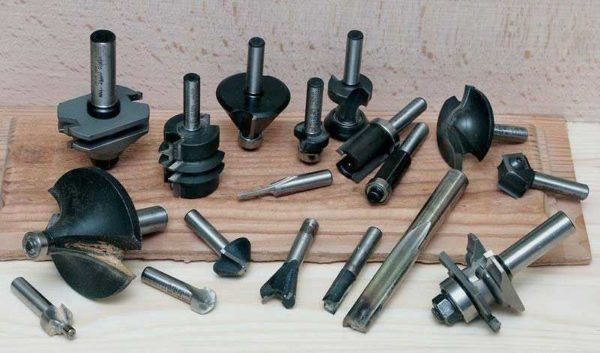

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Популярные виды

Есть некоторое количество типов насадок для фрезера, которые используются чаще всего.

Есть фрезы простые, сформированные из единого куска металла, есть наборные. Наборные имеют хвостовик — основу, некоторый набор различных режущих плоскостей, набор шайб разной толщины. Из этих деталей можно самостоятельно сформировать требуемый рельеф.

Это наиболее популярные виды фрез, но на самом деле их очень много. Кроме разного диаметра хвостовиков, есть различные диаметры режущих поверхностей, их высота, расположение ножей друг относительно друга и т.д. Вообще, для фрезеровки своими руками, требуется обычно около пяти наиболее ходовых фрез. Они обычно присутствуют постоянно, а остальные докупаются под конкретные виды работ.
