Пластиковая арматура: понятие, виды, характеристики, особенности применения

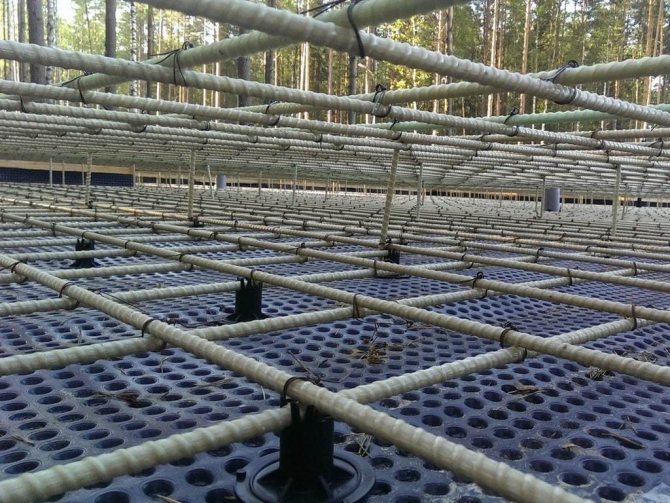

Каркас из пластиковых прутьев под заливку фундамента
Пластиковая арматура для фундамента – это современный материал, являющийся видом композитной разновидности. Ее используют в строительстве вместе со стальным аналогом для упрочнения основания. Существуют как положительные, так и отрицательные отзывы о ней. Основные преимущества данного материала: легкий вес и ряд параметров прочности. Пластиковая арматура заменяет стальные прутья не только при возведении оснований, но и при строительстве дорог, мостов, стен, перекрытий, ограждений.

Фундаментные плиты

Технология армирования фундаментных плит при малоэтажном сторительстве не выше трех этажей с применением стеклопластиковой композитной арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.

Правильная замена на стеклопластиковую арматуру гарантированно приводит к существенной экономии денежных средств, т.к. стеклопластиковая арматура дешевле металлической. Принцип армирования фундаментых плит стеклопластиковой арматурой не отличается от армирования металлической арматурой, но приводит к существенной экономии времени на монтаже.

При замене металлической арматуры на стеклопластиковую нет необходимости уменьшать шаг армирования.

При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.

Вязка стеклопластиковой арматуры осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется шлифовальной машинкой — «болгаркой».

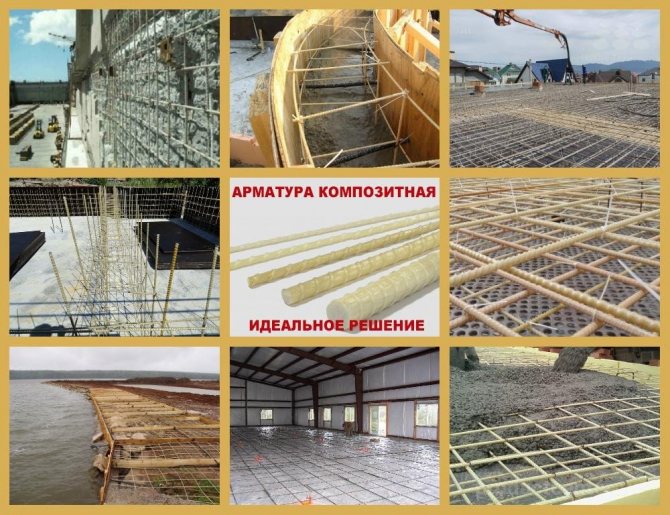

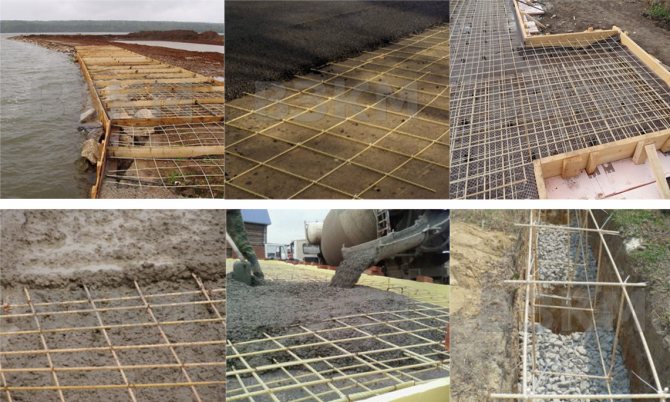

Сферы применения

В связи с востребованностью стеклопластиковой арматуры в строительстве, производители стали предлагать изделия не только в традиционном исполнении, — бухтах и прутках. На рынке появились стеклопластиковые армирующие сетки и готовые армокаркасы в различных вариантах исполнения по форме и габаритным параметрам.

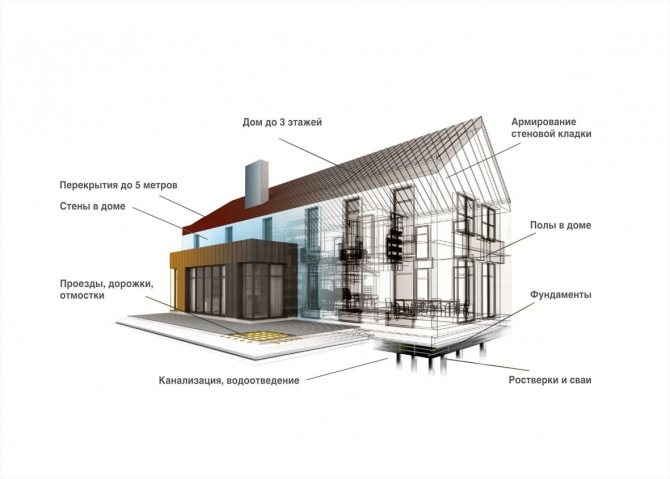

Композитная арматура применяется при выполнении ряда строительных работ и изготовлении строительных конструкций:

• Армирование конструкций из монолитного бетона: стен, колодцев, покрытий, фундаментов.



• Укрепление кладки из штучных стеновых материалов, — кирпича, камня, а также блоков пористых и облегчённых всех видов.
• В устройстве дорожных покрытий и укреплении насыпей.



• Возведение зданий с применением технологий несъёмной опалубки.
• Обеспечение гибких связей несущих, облицовочных, укрепляющих слоёв в устройстве многослойных стен и иных конструкций.



• Изготовление опор ЛЭП и железнодорожных шпал.
• Применение в качестве дюбелей для крепления теплоизоляции сооружений.
• Устройство инженерных коммуникаций, канализации, водоотведения.
• Создание мелиоративных систем.

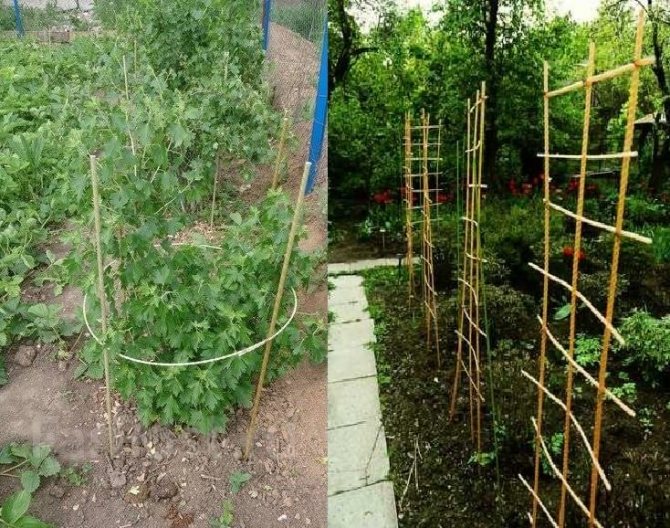

• Особую популярность композитные изделия получили у дачников и владельцев приусадебных участков. СПА используется на дуги теплиц, для создания декоративных и хозяйственных ограждений, поддержки плодовых деревьев.



Ленточные фундаменты

Армирование ленточного фундамента с применением стеклопластиковой арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.

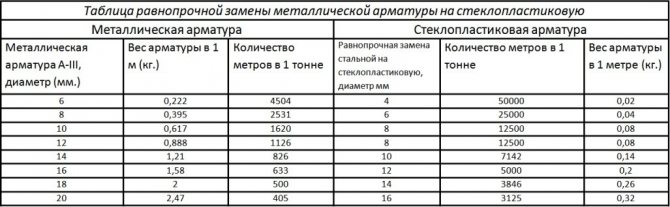

Таблица равноправной замены металлической арматуры на композитную стеклопластиковую арматуру

Металлическая класса А-III (A400C)	Арматура композитная полимерная стеклопластиковая ОЗКМ (АКС)
6 А-III	4 АКС
8 А-III	5,5 АКС
10 А-III	6 АКС
12 А-III	8 АКС
14 А-III	10 АКС
16 А-III	12 АКС
18 А-III	14 АКС
20 А-III	16 АКС

Правильная равнопрочная замена металлической арматуры на стеклопластиковую позволит Вам получить экономическую выгоду до 45%

(экономия в 2 раза).

При замене металлической арматуры на стеклопластиковую нет необходимости увеличивать количество слоев армирования и количества хлыстов в одном слое.

При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.

Вязка стеклопластиковой арматуры так же осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется «болгаркой».

Каталог стеклопластиковой арматуры

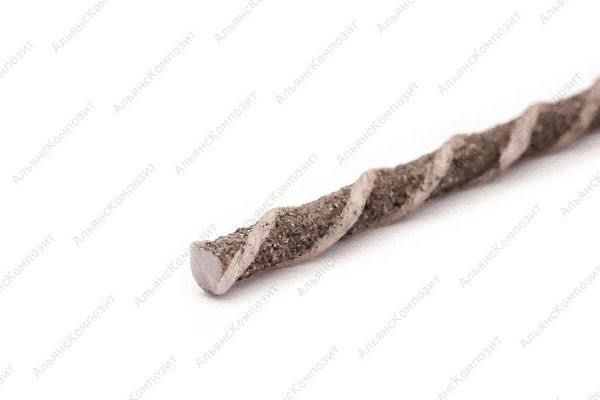

Стеклопластиковая арматура 6 мм

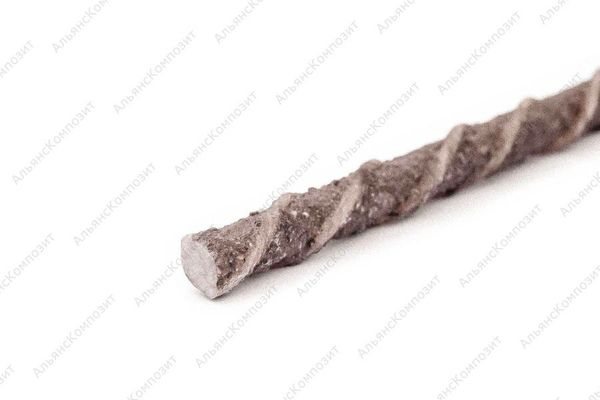

Стеклопластиковая арматура 8 мм

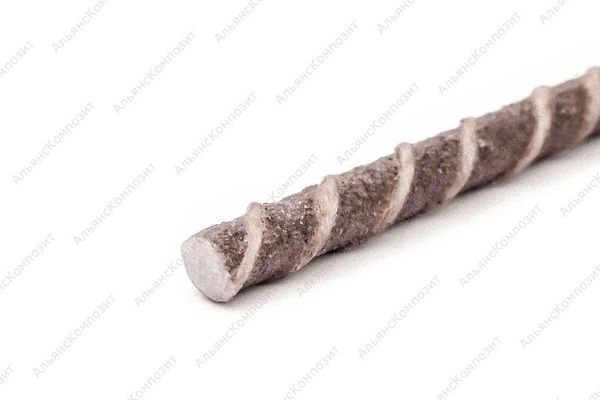

Стеклопластиковая арматура 10 мм

Стеклопластиковая арматура 12 мм

Армирование промышленных бетонных полов

Армирование промышленных бетонных полов с применением стеклопластиковой композитной арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.

Правильная замена на стеклопластиковую арматуру при армировании промышленных бетонных полов так же приводит к существенной экономии денежных средств, т.к. стеклопластиковая арматура дешевле металлической.

Принцып армирования стеклопластиковой арматурой не отличается от армирования металлической арматурой, но приводит к существенной экономии времени на монтаже.

При замене металлической арматуры на стеклопластиковую нет необходимости уменьшать шаг армирования.

При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.

Вязка стеклопластиковой арматуры осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется шлифовальной машинкой — «болгаркой».

Типоразмеры и параметры

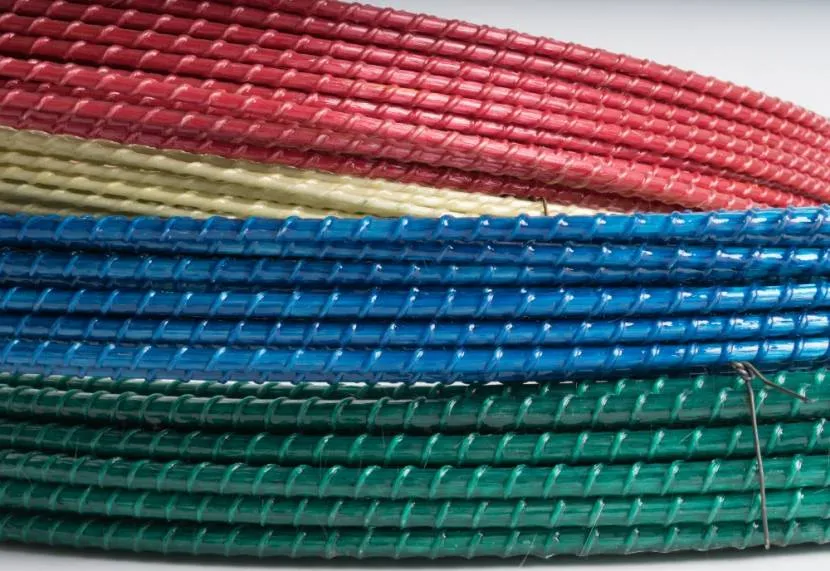

Диаметр производимой СПА варьируется в диапазоне 4 – 18 мм. Изделия выпускаются в виде мерных прутов либо в бухтах.

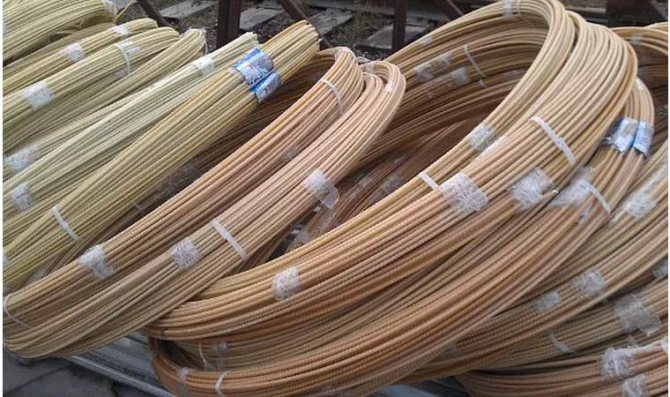

Общая длина арматуры в бухте зависит от используемого в её изготовлении технологического оборудования. СПА диаметром 12 мм и более предлагаются потребителю исключительно в виде прутков.

К основным параметрам, влияющим на область применения, относятся вес одного метра и диаметр композитного прутка.

Дополняющей характеристикой можно считать шаг навивки, но сегодня практически все производители выпускают арматуру с шагом 15 мм.

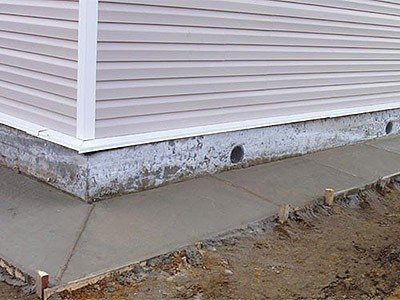

Отмостки вокруг зданий

Отмостка — это полоса шириной от 0,6м до 1,2 м, которая примыкает к фундаменту или цоколю здания с уклоном.

Уклон отмостки должен быть не менее 1% (1 см на 1 м) и не более 10 % (10 см на 1м).

Отмостку вокруг здания рекомендуется возводить с использованием стеклопластиковой арматуры, так как главная задача отмостки — это отвод поверхностных дождевых и талых вод от стен и фундамента дома. Отмостка с применением стеклопластиковой арматуры прослужит в несколько раз дольше, так как у стеклопластиковой арматуры высокие антикоррозийные свойства, что препятствует возникновению трещин в бетоне.

Как производят

Композитные стержни делают тремя способами:

1. Нидлтрузией. В ходе процедуры отдельные волокна скручивают в одно и одновременно с этим пропитывают и оплетают. Так как подобные технологические линии работают с большой скоростью, то процесс не требует больших денежных затрат, что влияет и на цену. Чтобы арматура обрела характерный рельеф, ее обматывают нитям и периодического профиля. Толщина прутьев зависит от количества нитей. Такой метод изготовления позволяет получить изделия, имеющие хорошее сцепление с бетоном.
2. Плейнтрузией. Сначала формируют основной стержень, после чего его обматывают спиралью в двух направлениях.
3. Пултрузией. Это самая старая методика. Сначала формируют и пропитывают волокно, а когда оно затвердеет, его протягивают через фильер. Эта система работает при температуре полимеризации пластика и позволяет окончательно сформировать и вытянуть арматуру. Себестоимость материала, полученного этим способом, более высокая, а скорость производства – низкая.

Существуют гладкие изделия или профилированные.

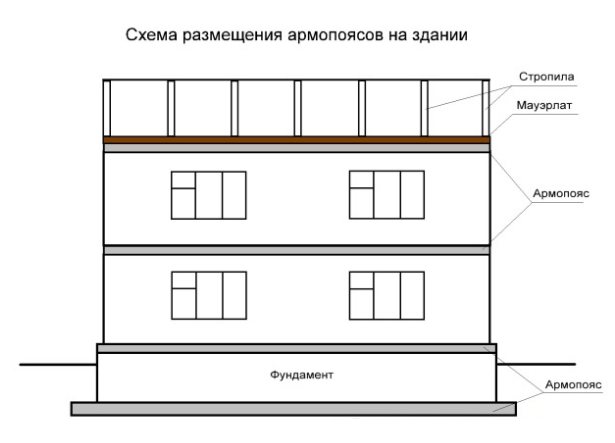

Армопояс (сейсмопояс) между этажами кирпичных или блочных зданий

Применение стеклопластиковой композитной арматуры при армировании армопояса (сейсмопояса) между этажами кирпичных или блочных зданий за счет высоких прочностных характеристик повышает пространственную жесткость здания и защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.

Современные композитные материалы

Использование элементов не из металла при проведении работ по сквозному или внутреннему армированию гарантирует высокую надежность всевозможных сооружений и конструкций различного назначения и масштаба. Сегодня на смену стальной арматуре приходят более легкие и прочные материалы из композита. Гарантирована масса несомненных достоинств. Можно с успехом эксплуатировать на протяжении длительного времени даже при высокой влажности. Обеспечиваются идеальные показатели прочности на растяжение и на разрыв. Монтировать такие материалы очень просто. При этом использование их поистине универсальное. Очень часто стальная арматура с успехом заменяется на варианты из стеклопластика.

При строительстве зданий и сооружений армируются перегородки и стены, выполненные из различных материалов:

• Камня и кирпича.
• Различные виды стеновых и строительных блоков.

С помощью пластиковой арматуры армируются газобетонные блоки, усиливается кирпичная кладка. Также удается:

• Придать жесткость стенам, которые возведены по ТИСЭ технологии.
• Армировать несъемную опалубку, выполненную из велокса.
• Повысить прочность опалубки, сделанной из пенополистирола.

Различные по диаметру неметаллические прутки бывают разного диаметра. Обычно это изделия 6 мм, 8 мм и 10 мм. Они великолепно зарекомендовали себя. Удается качественно армировать перегородки, выполненные из кирпича, блоков, стен по многослойным методикам. В малоэтажном возведении часто требуется усилить стены, которые выполнены из низкомодульных и полимерных материалов, клееного бруса. Для этого идеально подходят стеклопластиковые прутки, на которых предусмотрена навивка из стеклоровинга.

Конструкции из клееной древесины, которые усилены арматурой из пластика, отлично используются в сельскохозяйственной и аграрной сфере. С помощью неметаллических прутков также армируются стены спортивных сооружений и производственных объектов.

Связующее для кирпичной кладки

Для увеличения прочности кирпичной кладки и соблюдении одинаковой толщины швов необходимо воспользоваться прутами из стеклопластиковой арматуры диаметрами Ф4 и Ф6, вместо металлической сетки.

Толщина диаметра арматуры зависит от толщины шва в кирпичной кладке.

Замена металлической кладочной сетки на пруты из стеклопластика позволит снизить затраты на армирующий материал более чем в 5 раз.

Так же применение стеклопластиковых прутов в кирпичной кладке позволит существенно сократить потери тепла, так как стеклопластиковая арматура плохо проводит тепло, в несколько раз хуже, чем металл.

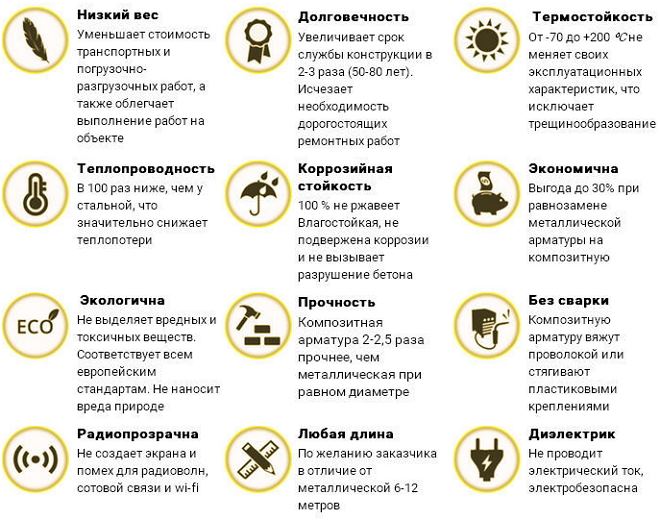

Преимущества пластиковой арматуры

При сравнении композитных прутов с металлическими (сравнение мы уже проводили в этой статье), явно определяется ряд плюсов и минусов пластиковой арматуры. К ним относят:

• уменьшение веса арматурного каркаса в 5-7 раз;
• более высокую прочность, позволяющую уменьшить диаметр стержней;
• устойчивость к коррозии и химическим веществам в составе бетона;
• простой монтаж и высокая скорость сборки армирующих каркасов;
• упрощенная технология создания конструкций круглой и овальной формы;
• отличные диэлектрические и теплоизоляционные свойства;
• удобство транспортировки.

Кроме этого, следует отметить неограниченную длину прутов у материалов, поставляемых в бухтах, а так же простой раскрой заготовок необходимой длины.

Арматура, изготовленная на основе стеклопластика, на 20-30% уступает по прочности другим композитам, но существенно дешевле. Поэтому такой материал пользуется более высоким спросом в строительстве.

Связующее для кладки стен из блоков/кирпича, для монолитных стен

Для увеличения прочности при кладки стен из блоков/кирпича, для монолитных стен и регулировании толщины швов рекомендуется использовать пруты из стеклопластика диаметрами Ф4, Ф6 и Ф8 вместо металлической сетки. Толщина диаметра арматуры зависит от толщины шва при кладке. Замена металлической кладочной сетки на пруты из стеклопластика позволит снизить затраты на армирующий материал более чем в 5 раз.

Так же применение стеклопластиковых прутов позволит существенно сократить потери тепла, так как стеклопластиковая арматура плохо проводит тепло, в несколько раз хуже, чем металл.

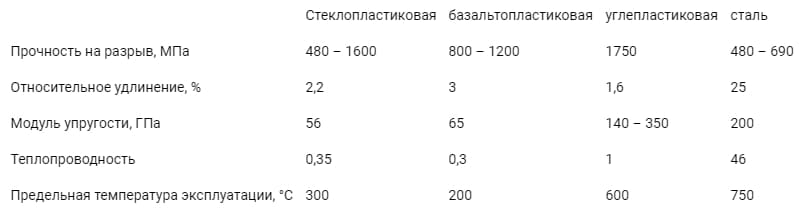

Технические характеристики

Производство периодического профиля и технические характеристики стеклопластиковой арматуры регламентируются ГОСТ 31938-2012. Стандарт определяет:

• виды пластиковой арматуры в зависимости от применяемых материалов;
• номинальные диаметры в пределах от 4 до 32 мм;
• длину прямых стержней от 0,5 до 12 метров;
• возможность поставки материалов в бухтах при диаметре до 8 мм включительно;
• маркировку и условные обозначения;
• способы контроля качества;
• правила хранения и транспортировки.

Данные о предельной прочности и упругости, приведенные в ГОСТ, показывают, что эти параметры превышают характеристики стального проката при одинаковых диаметрах. Это позволяет использовать полимерную арматуру в особо ответственных конструкциях или при необходимости уменьшения сечений армирующих материалов.

Комбинирование с металлом в плитах перекрытий

Плиту перекрытия армируют в два слоя. Нагрузка на плиту перекрытия идет с верхней части вниз и распределяется относительно всей площади покрытия. Соответственно, основная рабочая арматура находиться в нижнем слое и испытывает большие нагрузки на растяжение. Верхний слой, в основном, получает нагрузки на сжатие.

В данном случае стеклопластиковую арматуру применяют комбинированно с металлической. Верхний слой необходимо выполнить из стеклопластиковой арматуры, нижний — из металлической.

В самой сетке стеклопластиковая композитная арматура должна иметь цельный вид без наличия разрывов. Если происходит армирование перекрытия с помощью стеклопластиковой арматуры Ф10, то необходимо выполнить нахлест в 400 мм. Все стыки арматуры следует располагать в шахматном порядке.

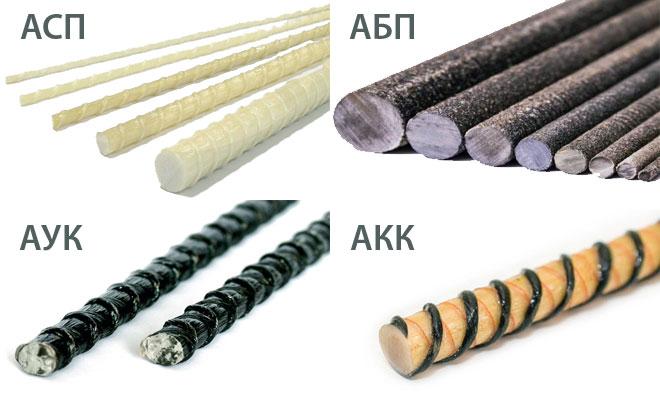

Виды

Стеклопластиковая арматура классифицируется по типам используемых в производстве материалов. Это неметаллическое сырье минерального или искусственного происхождения. Промышленность предлагает следующие виды:

• Стеклокомпозит (АСП) – представляет собой термически обработанную смесь продольно расположенного стекловолокна и полимерных смол.
• Базальтовая арматура или базальтокомпозит (АБП) – делается из базальтовых волокон, соединенных между собой органическими смолами.
• Арматура углепластиковая или углекомпозитная (АУК) – обладает повышенной прочностью и изготавливается из углеводородных соединений. Она дороже композитной.
• Арамидокомпозит (ААК) – в основе полиамидные волокна наподобие капроновых нитей.
• Комбинированный композит (АКК) – в основе находится стержень из стекловолокна, на который плотно наматывается базальтопластик. Этот тип – не базальтопластиковая арматура, с чем ее путают, поскольку она имеет стекловолокнистый стержень.

Показатель	АСП	АБП	АУК	ААК
Предел прочности при растяжении, МПа	800-1000	800-1200	1400-2000	1400
Модуль упругости при растяжении, ГПа	45-50	50-60	130-150	70
Предел прочности при сжатии, МПа	300	300	300	300
Предел прочности при поперечном срезе, МПа	150	150	350	190

Производители предлагают большой выбор стеклопластиковой арматуры по толщине. Это дает возможность сделать как тонкую сетку в 4 мм, так и прочный армирующий каркас диаметром в 32 мм для несущих конструкции. Она поставляется в виде нарезных хлыстов или бухтами длиной до 100 м.

Этот материал выпускается двух видов профиля:

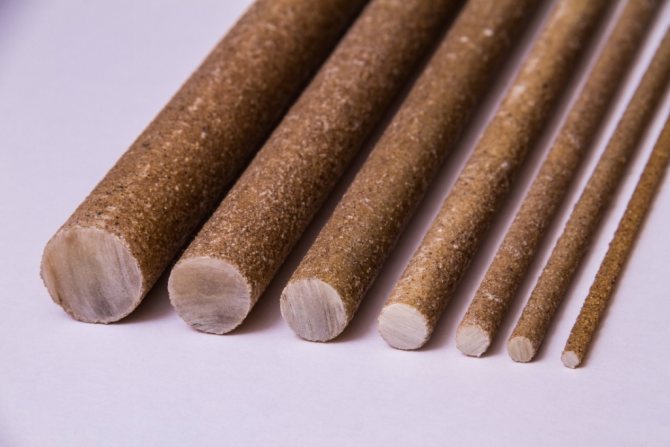

• Условно-гладкого. Сделана из основного стержня с напылением слоя кварцевого песка мелкой фракции, улучшающего адгезию с бетонной смесью;

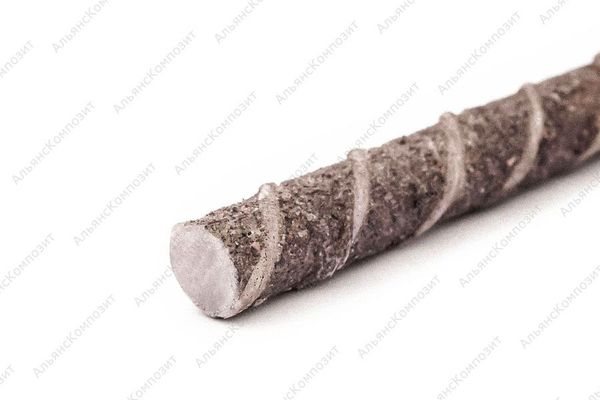

• Периодического. Изготовлена из стержня, на который плотно наматывается стекловолоконный жгут, в результате чего на пруте появляются анкерные ребра, надежно удерживающие ее в толще бетона.

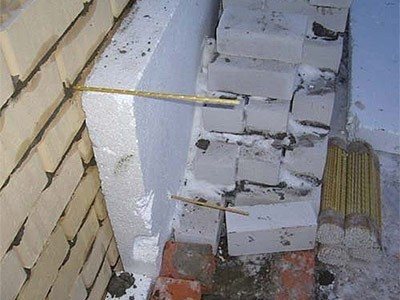

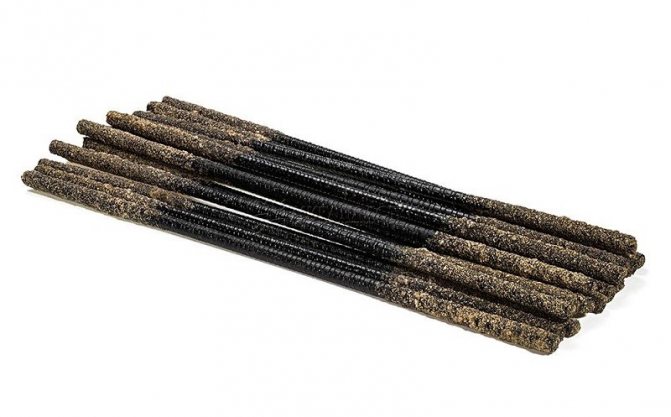

Гибкие связи

Гибкая связь используется для соединения внутренней стены через утеплитель (и воздушный слой) с облицовочной стеной в единое целое в системе трехслойных стен.

Композитные гибкие связи производство ООО «ОЗКМ» — это стержни, изготовленные из стеклопластика длиной от 200 до 600 мм с периодической рельефной поверхностью либо стержни с круглым сечением (зависит от проектного решения). Благодаря этому гибкие связи «ОЗКМ» обладают высокой адгезией с бетоном и дополнительной защитой от агрессивного воздействия щелочной среды бетона.

Гибкие связи применяются:

• для кирпичной кладки (Ф 6 мм),
• для утепления монолитных зданий (Ф 6 мм),
• для блоков (Ф 4 мм),
• для панельного домостроения (Ф 6 мм).

Нашем сайте вы можете подробнее узнать о композитных гибких связях и заказать их.

Недостатки

В числе главных минусов композитных армирующих материалов специалисты называют:

• низкую предельную температуру использования, не превышающую 60-70°C;
• слабую механическую устойчивость при поперечных нагрузках;
• невозможность сгиба с малым углом закругления и необходимость использования специальных элементов.

Следует отметить отсутствие нормативной базы на применение полимеров для армирования бетона и, зачастую, недостоверные технические данные от изготовителя материала. Это затрудняет проведение расчетов и вынуждает собирать конструкции с запасом прочности.

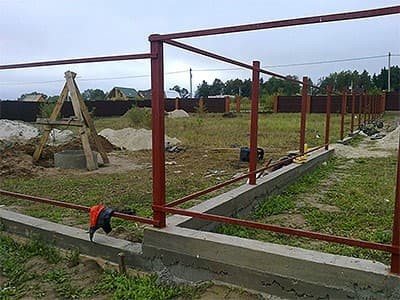

Ленточные фундаменты под заборы

Ленточные фундаменты предусматриваются для следующих типов ограждений: забор с кирпичными столбами, металлический кованый забор и забор из лесоматериала или профнастила с несущими металлическими стойками.

Армирование фундамента под забор с использованием стеклопластиковой арматуры очень выгодно. За счет высоких прочностных характеристик арматуры из стеклопластика и невысоких нагрузок, при армировании фундамента под забор чаще всего используется композитная арматура диаметрами Ф4 и Ф6.

Технология армирования ничем не отличается от технологии при использовании металлической арматуры, но значительно дешевле и быстрее по времени. Продольные пруты стеклопластиковой арматуры укладываются на дно вырытой траншеи на опоры высотой 4-7 см. Крайние прутья из стеклопластика должны отступать от стенок траншеи на 6-8 см.

Поперечная арматура и вертикальные стойки обычно вяжутся с шагом 400 мм.

Верхний ряд продольной арматуры крепится на стойки так, чтобы он был ниже верхнего уровня траншеи на 5-7 см. Затем выполняется укладка поперечной стеклопластиковой арматуры верхнего ряда.

Особенности вязки

Как вязать пластиковую арматуру для фундамента, нужно выяснить, чтобы провести процедуру правильно. Качественный и надежный фундамент – это залог того, что дом простоит долго. Поэтому армирование основания является важным этапом строительства.

Чаще для зданий используют ленточный фундамент. Для него вязка пластиковой арматуры проводиться с некоторыми особенностями. Эта процедура помогает сделать конструкцию едино и прочной. Прутья связывают в местах их пересечений. Это делают проволокой или специальными средствами.

Проволоку сгибают посередине, после чего надевают на крючок, прикладывают к арматуре и затягивают. Это довольно трудно, поэтому облегчить работу поможет пластиковая стяжка.

Важным элементов армирующей системы считается пластиковая запорная арматура. Она помогает более прочно прикрепить друг к другу отдельные прутья.

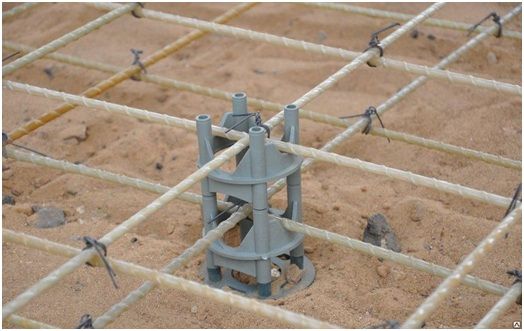

Популярность у строителей пользу3ютс фиксаторы. Это закладные детали, которые создают защитный слой определенной толщины в бетоне.

Такие фиксаторы делают из полиэтилена. Их выливают под высоким давлением. Они обеспечивают надежное закрепление арматурных стержней, каркасов и позволяют получить прочную бетонную или железобетонную конструкцию. Фиксаторы используются в горизонтальных и вертикальных поверхностях, а также с их применением создают опалубку.

Бетонные площадки для проезда и парковки автомобилей.

Перед началом армирования сверху под бетонную площадку на песчаную подушку засыпают слой щебня в 5 см и уплотняют его. Армирование стеклопластиковой арматуры усиливает бетонную структуру, поэтому при устройстве площадки под стоянку автомобиля без нее не обойтись. Бетонирование площадки для проезда и парковки автомобиля осуществляют при помощи стеклопластиковой арматуры, которую нарезают прутьями необходимой длины. Рекомендуется использовать стеклопластиковую арматуру диаметровом Ф6.

Каркас из арматуры изготавливают непосредственно на месте укладки и не займет много времени. Стеклопластиковые прутья размещают крест-накрест и в точках стыковки перевязывают проволокой.
