Как выбрать четверть в доске фрезером?

Выбор четверти в деревянной детали – одна из частых операций в столярном и плотницком деле. Для чего это делается и как рассматривается далее.
Древесина как и любой материал обладает специфическими свойствами, которые нужно учитывать. Этот очевидный факт, тем не менее, начинающие мастера часто игнорируют. В результате испорченное настроение, время, потраченное на переделку, а часто и испорченный материал.

Одно из характерных свойств древесины – при изменении влажности линейные размеры деревянной детали меняются. При высыхании древесина сжимается, при увеличении влажности расширяется. Кроме того с течением времени из древесины испаряются смолы. Из-за этого деревянная деталь постепенно уменьшается в линейных размерах независимо от изменений влажности. Об этом явлении говорят: дерево рассыхается. Эти эффекты особенно заметны у древесины хвойных пород, из которых производятся самые ходовые пиломатериалы.

В строительстве и дачном хозяйстве чаще всего используются доски из ели и сосны. Эти сорта древесины при высыхании меняют размер сильнее всего.

ТОП 7 лучших фрез для ручного фрезера для новичков

Несколько дней назад я приобрел погружной ручной фрезер. Эту покупку планировал давно, ведь фрезер — это уникальный инструмент, который открывает поистине безграничные возможности в творчестве при работе с деревом. О том на что стоит обратить внимание при покупке фрезера читайте в этой заметке

Бывает, что с некоторыми дорогими моделями фрезера в комплекте идет набор фрез, иногда прилагается одна фреза. Но чаще всего фрезер идет без фрез. Это не очень удобно для начинающих, но на мой взгляд, логично. Ведь лучше выбрать и приобрести те фрезы, которые нужны именно вам, чем переплатить за комплект, половиной которого вы не будете пользоваться.

В этой статье – информация по самым популярным фрезам, при помощи которых можно сделать очень многое. Именно с фрез из этого списка стоит начать новичкам в освоении этого инструмента.

1. Прямая пазовая фреза

Как следует из названия, фреза предназначена для изготовления канавок (пазов). От параметров фрезы зависит возможная ширина и глубина паза. Однако при выборе глубины паза, стоит также учитывать мощность вашего фрезера.Такая фреза пригодится для многих изделий от шкатулок для шкафов. В частности, именно с помощью такой фрезы, я планирую вырезать канавки под каретку для поперечно реза на своем самодельном циркулярном столе из фанеры.

2. Радиусная (кромочная калевочная) фреза

Используется для обработки кромки детали. Огромное разнообразие профилей радиусных фрез позволяет достичь практически любой возможной конфигурации кромки. Особенно это актуально для мебели и других предметов интерьера. Благодаря наличию подшипника, можно применять такие фрезы как по прямолинейным, так и по криволинейным кромкам.

3. Копировальная фреза для работы по шаблону

С такой фрезой нет ничего сложного в изготовлении нескольких одинаковых фигурных изделий – например декоративных элементов мебели неправильной формы. Сначала изготавливается шаблон, а затем при помощи этой фрезы он копируется необходимое количество раз. Подшипник на фрезе двигается по шаблону, а фреза по заготовке. В результате заготовка полностью повторяет профиль шаблона. Такие фрезы бывают с подшипником внизу или вверху – это вопрос предпочтения мастера.

4. Галтельная полукруглая фреза

По сути очень похожа на прямую пазовую фрезу, но имеет закругленную режущую часть. Благодаря этому паз получается не прямоугольный, а закругленный. Очень эффектно смотрится на элементах мебели в качестве декора.

Источник: zen.yandex.ru

Виды фрез для обработки деревянных заготовок

По назначению они бывают следующие:

Копировальная кромочная, снабжена подшипником
Профильная фигурная
Фасадная двойная
Конусная
Калевочная
Фальцевая, ею делают пазы и выбирают четверти в деревянных изделиях

Итак, мы определились, что для выбора четверти удобнее всего использовать фальцевую фрезу. Она имеет цилиндрическую форму и снабжена подшипником. Диаметр ее цилиндра больше диаметра подшипника, что позволяет выбирать четверть нужной глубины за несколько проходов режущего инструмента.

Удобно использовать шаблон при фрезеровании. Подшипник, катаясь по шаблону, формирует точное направление движения инструмента, упрощает работу и делает результат аккуратным и ровным.

Разберемся, как выбрать четверть в доске своими руками. Покупаем доску 2 сорта и обрабатываем ее удобным способом. Как можно выполнить такую работу:

электрорубанком;
циркуляркой;
ручным фрезером;
болгаркой.

После приобретения необходимого количества пиломатериала самый простой способ выбрать четверть в доске – использование циркулярной пилы или электрорубанка. Останется только придать аккуратную форму краям изделия.

Вначале необходимо сделать пропил с торца доски, глубиной в половину высоты, а потом – в центре торца. Затем устанавливаем ширину рабочей части доски и пропиливаем еще один фрагмент. Здесь глубина должна быть в 1,5 раза больше половины высоты, чтобы удобнее было вынимать отпиленную часть. Таким образом можно своими руками сформировать готовое изделие в два раза дороже исходного.

Несмотря на производство из сырья второго сорта, четверти присущи отличные характеристики:

прочность;
теплоизоляционные свойства;
визуальная привлекательность;
возможность декоративного применения;

Существует возможность использовать этот материал для наружной обшивки.

Циркулярная пила

Такая пила, задействованная при обработке доски, способна упростить процесс и сократить его длительность. Если техника мощная и надежная с острыми ножами, выставить требуемые параметры не составит труда.

Схема работы кардинально не различается с предыдущими, отличается лишь тем, что обработка дерева проводится циркулярной пилой.

Электрорубанок

Им удобно нарезать доски и придавать им форму. Процесс получения доски четверти не отличается от работы с другим оборудованием, но рубанок лучше из-за удобной эксплуатации. Это устройство предоставляет открытый обзор рабочей поверхности доски.

В отсутствии циркулярки и рубанка подойдет для работы болгарка с диском для древесины или ручной фрезер, на который предварительно установили цилиндрическую фрезу. Но оба варианта отличаются низкой продуктивностью, то есть, вряд ли подойдут для обработки большого объема материала из-за низкой скорости.

С этими инструментами недорогой пиломатериал легко превратить в качественные изделия, подходящие для отделки зданий как изнутри, так и снаружи.

Фрезы по камню

Чтобы обработать искусственный камень фрезером (ручным), можно применять традиционные виды фрез, предназначенные для дерева, но только с твердосплавными лезвиями. Здесь имеется одни нюанс: искусственный камень – это композитный материал, имеющий в составе мельчайшие абразивные частицы. Поэтому, из какого бы твердосплавного материала не была сделана фреза, ее хватит лишь на обработку не более 10 погонных метров заготовки из камня. Далее, затупившиеся лезвия не будут давать требуемую чистоту, например, склеиваемых поверхностей, что повлияет на качество соединения.

Поэтому профессионалы советуют использовать лучшие фрезы от известных производителей, таких как Festool, Leuco, Titman, Leitz, Dimar. Ресурс режущих инструментов, изготовленных этими предприятиями, в 5-10 раз выше, чем у обычных твердосплавных инструментов. “Фирменной” оснасткой уже можно провести обработку от 60 до 100 метров композита.

Фрезы для дерева и камня имеют сходство по своему виду и даже имеют одинаковые названия. Некоторые из них очень часто используются для выполнения операций по камню. Но существуют резаки, специально разработанные для обработки изделий из композита.

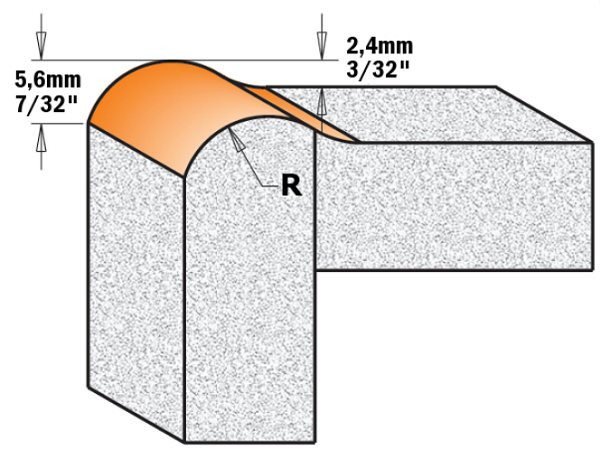

Фреза “антиперелив”

С помощью данной фрезы по камню можно создавать отливные бортики на кухонных (туалетных) раковинах и столешницах из композита. Обычно полное образование бортика происходит за 2 прохода инструмента.

Также есть модификация резака “антиперелив”, имеющая упорный подшипник.

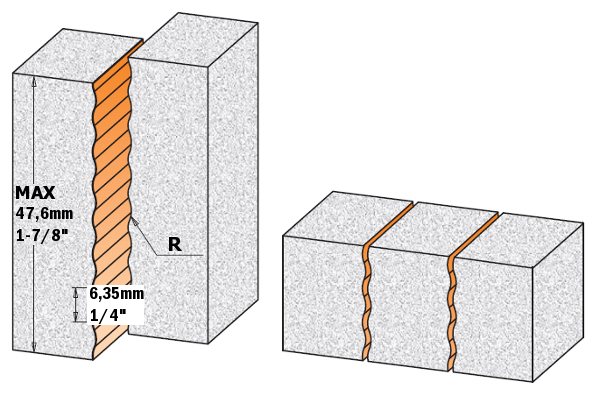

Фреза “волна”

Этот инструмент предназначен для подготовки поверхностей перед сращиванием. Режущая часть оснастки имеет волнообразный профиль.

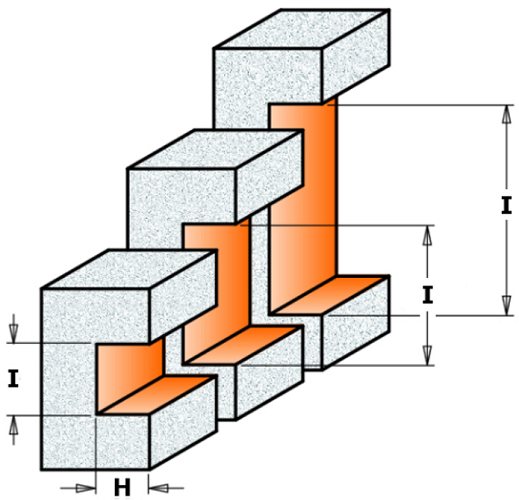

Пазовая под инкрустацию

Оснасткой выбирается паз, в дальнейшем предназначенный под инкрустацию композитными материалами.

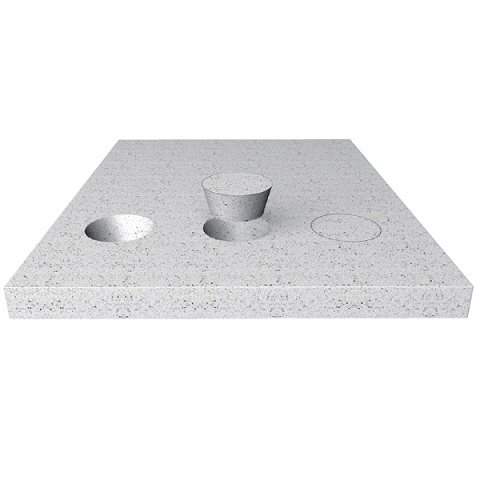

Ремонтный набор для камня

Данный набор применяется для устранения повреждений на поверхности изделий из искусственного камня. В наборе имеется 2 элемента. Одним делается пробка, а вторым – отверстие под нее.

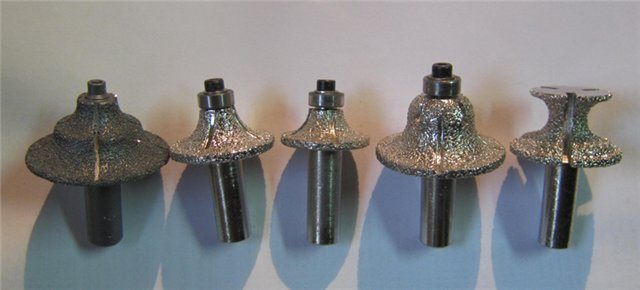

Также для обработки композитов можно использовать фрезы от компании CERATIZIT.

Это алмазные фрезы, которые отличаются своей износоустойчивостью. Изготавливаются они методом спекания нескольких слоев алмазной крошки. Многослойность покрытия позволяет продлить срок службы инструмента, поскольку во время его работы на замену сработавшимся слоям проступают новые слои абразива.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

фрезер;
электрический лобзик;
шлифовальная машинка;
несколько струбцин;
набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Комбинированные фрезы

Сращивание заготовок считается наиболее эффективным, если использовать комбинированную оснастку. Данные типы фрез состоят одновременно из шиповых и пазовых элементов: благодаря такой конструкции оснастки за один проход аппаратом получают оба профиля. В результате площадь кромки, предназначенная для склеивания, увеличивается, что положительным образом сказывается на прочности соединения.

Рамочные

Рамочные фрезы являются составными инструментами. Все режущие элементы устанавливаются на основу, и мастер может размещать их в нужном порядке. Наборные фрезы имеют следующие составляющие:

основание;
режущие элементы;
подшипник;
шайба;
фиксирующая гайка.

При смене расположения режущих элементов вынимать хвостовик из цанги агрегата не требуется. Достаточно лишь открутить крепеж, расположенный в нижней части оснастки, и все ее элементы снимаются. Благодаря разборной конструкции оснастки величина вылета инструмента остается прежней, и повторная ее регулировка не требуется.

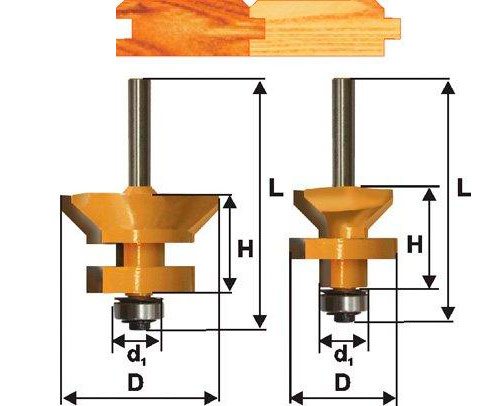

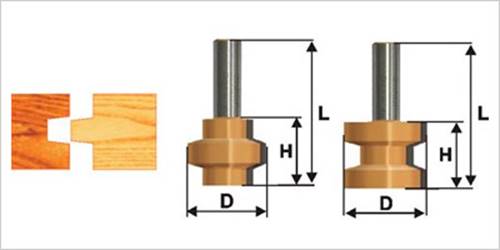

Пазо-шиповые

Комплект содержит 2 фрезы, одна для выборки паза, а вторая – для шипа.

Пазо-шиповые фрезы имеют зеркально-идентичный профиль режущих элементов, благодаря чему обработанные детали сращиваются максимально точно.

Единственный минус данной оснастки в том, что пазы и шипы изготавливаются разными резаками, которые приходится менять и снова корректировать их вылет относительно подошвы агрегата.

Для изготовления вагонки

Фрезы для изготовления вагонки по своему принципу действия похожи на пазо-шиповой инструмент, но с той лишь разницей, что при соединении деталей образуется V-образный паз между ними для имитации бруса. Чтобы изготовить соединение, также требуется комплект из 2 элементов.

Универсальные

После прохода инструмента получают 2 плоскости, полностью совместимые между собой, имеющие паз и шип. Оба последних располагаются под углом друг к другу.

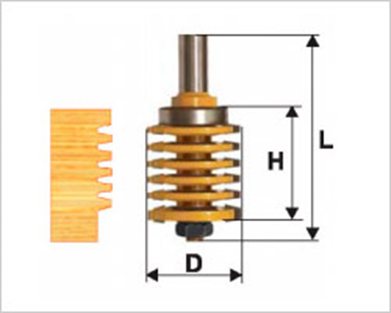

Для сращивания деталей также применяется микрошиповая фреза.

Оснастку можно применять как для продольного сращивания заготовок (при изготовлении щитов), так и для торцевого сращивания деталей.

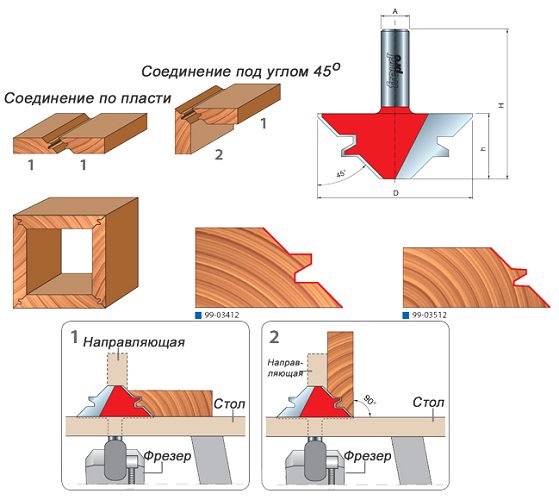

Для углового сращивания древесины также используется оснастка из серии комбинированных, позволяющая подготовить места соединения под углом 45 градусов.

Следует отметить, что для обработки заготовок, которые необходимо срастить, применяют одну и ту же комбинированную фрезу. Оригинальная конструкция оснастки позволяет добиться максимального качества стыковки деталей, а также значительно экономит время, поскольку менять инструмент не нужно.

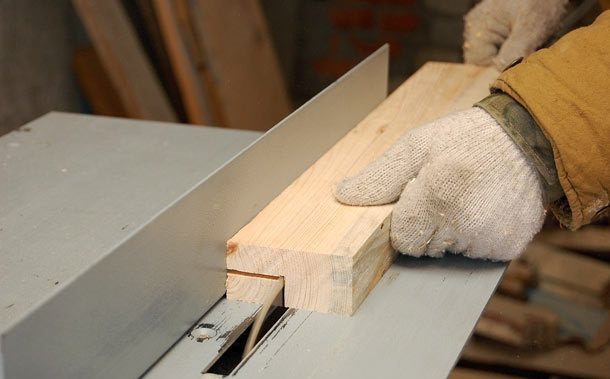

Последовательность выбора четверти

Настраиваем вылет пильного диска так, чтобы глубина пропила была равна половине толщины обрабатываемой доски. Проще всего это сделать прямо «по месту». Для этого прикладываем доску к пильному диску сбоку, как показано на фотографии, и регулируем вылет диска.

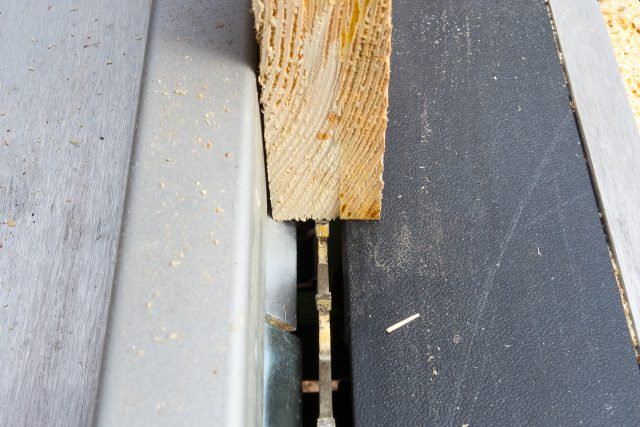

Устанавливаем на станок параллельный упор так, чтобы ширина отреза так же равнялась половине толщины доски. Учитываем толщину самого диска. На этом настройка станка завершена.

Делаем продольные пропилы с противоположных сторон доски.

электрорубанком;
циркуляркой;
ручным фрезером;
болгаркой.

Разновидности диаметра хвостовика

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах. Это зависит от того какие в комплекте с фрезером идут цанги — втулки, в которых зажимается хвостовик:

Если они измеряются в миллиметрах, то самые распространённые это на 6, 8 и 12 мм.
Когда размер указывается в дюймах, то обычно выбирать приходится только из двух из них – это четверть и половина дюйма.

Это важно! При переводе дюймов в единицы СИ получается 6,35 и 12,7 мм, но, несмотря на столь незначительную разницу, миллиметровый хвостовик не совместим с дюймовой цангой и наоборот. Вал фрезерной машины вращается со скоростью до 25000 оборотов в минуту, поэтому малейшие несоответствия повлекут за собой в лучшем случае порчу инструмента.

Последовательность выбора четверти

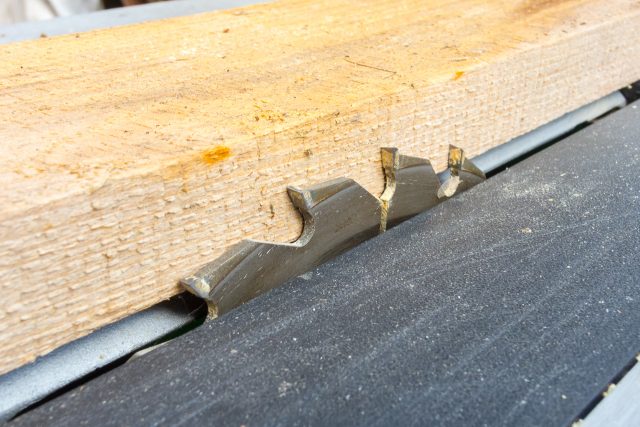

Настраиваем вылет пильного диска так, чтобы глубина пропила была равна половине толщины обрабатываемой доски. Проще всего это сделать прямо «по месту». Для этого прикладываем доску к пильному диску сбоку, как показано на фотографии, и регулируем вылет диска.
Устанавливаем на станок параллельный упор так, чтобы ширина отреза так же равнялась половине толщины доски. Учитываем толщину самого диска. На этом настройка станка завершена.
Делаем продольные пропилы с противоположных сторон доски.

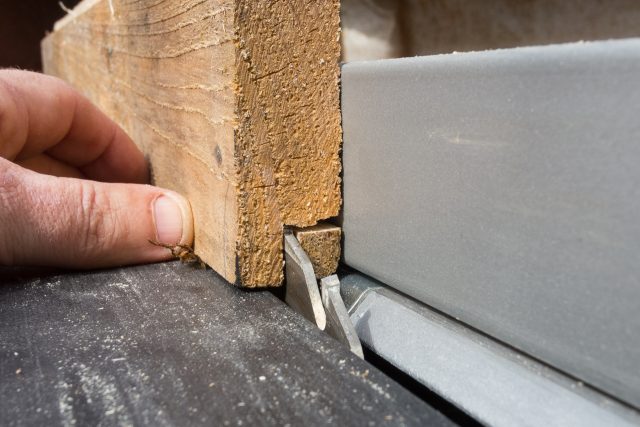

Делаем пропилы с торцов доски. Четверть готова. Как побочный продукт получаем штапик )).

Сферы применения

Для оснащения ручного фрезера по дереву сегодня предлагаются различные инструменты, каждый из которых предназначен для выполнения определенных технологических задач.

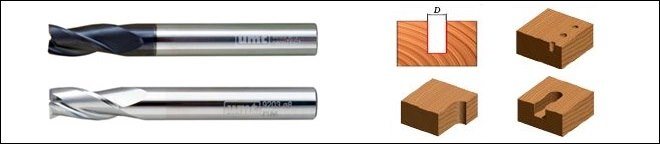

Фрезы концевого типа

Концевые фрезы по своему конструктивному исполнению очень напоминают обычные сверла, на рабочем конце которых отсутствует конусная часть. Особенность конструкции концевых фрез по дереву заключается в том, что на их торцевой части, расположенной к боковым сторонам под углом 90°, также имеются режущие зубья. Такая конструктивная особенность позволяет использовать фрезы данного типа для выполнения различных технологических операций, к которым, в частности, относятся:

сверление;
создание на поверхности обрабатываемой заготовки пазов, в том числе и сквозного типа;
выборка четверти;
раскрой заготовок;
обработка кромок.

Концевыми спиральными фрезами нарезают пазы, выполняют отверстия и обрабатывают контуры

Кроме того, при помощи такого универсального инструмента можно выполнять обработку ступенчатых поверхностей, вырезать пазы для дверных замков и петель, а также решать многие другие технологические задачи.

Пазовые фрезы по дереву в полном соответствии с их названием используются для того, чтобы создавать на обрабатываемом изделии пазы различных форм и размеров. Фрезы пазовые в зависимости от конструктивного исполнения подразделяются на следующие категории:

прямые фрезы для выборки пазов прямоугольного профиля (сюда также относится пальчиковая фреза по дереву для ручного фрезера);
фасонные фрезы для работ по дереву, при помощи которых на поверхности обрабатываемого изделия выполняют выборку пазов фигурной конфигурации (фасонная фреза, в частности, позволяет имитировать на поверхности обрабатываемого изделия филенчатый рисунок);
фрезы для создания пазов, имеющих конфигурацию «ласточкин хвост» (такая технологическая операция требует применения специального шаблона);
конструкционные фрезы, которые используются для выборки пазов Т-образной конфигурации (при этом необходимо обеспечить эффективное удаление стружки из формируемого паза);
фрезы с рабочей частью конусной формы (с их помощью ручным фрезером выполняются гравировочные работы, а также создаются пазы V-образной конфигурации);
галтельные инструменты, используемые для выборки на поверхности обрабатываемого изделия пазов полукруглой конфигурации (галтельная фреза часто применяется для выполнения декоративной обработки изделий из древесины).

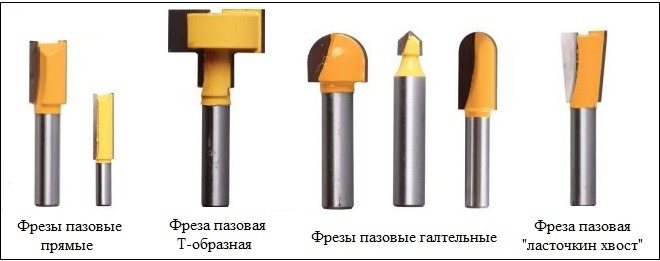

Примеры пазовых фрез

Кромочные фрезы, которые относятся к наиболее распространенным инструментам, используемым для работ ручным фрезером, также подразделяются на несколько категорий:

прямые фрезы, известные также под названием копировальных и часто оснащаемые направляющим подшипником (они позволяют создавать идеально ровные кромки на обрабатываемом изделии);
фреза кромочная фигурная, или профильная фреза, при помощи которой кромке обрабатываемого изделия может придаваться любая конфигурация;
фигирейные фрезы, используемые для изготовления дверных филенок и плинтусов;
инструмент конусного типа для ручных фрезеров, при помощи которого кромка обрабатываемого изделия обрезается под требуемым углом (особенность конструкции фрез данного типа заключается в том, что они практически всегда оснащаются направляющими подшипниками);
фреза кромочная калевочная, применяемая для того, чтобы придать кромке обрабатываемого изделия округлую форму (фреза кромочная калевочная, как правило, также оснащается направляющим подшипником);
галтельный инструмент, как и фреза кромочная калевочная, позволяет обрабатывать кромки изделия по дуге, но придавать им не выпуклую, а вогнутую форму (по своей конструкции такой инструмент и фреза кромочная калевочная являются зеркальным отражением друг друга; как и фреза кромочная калевочная, галтельная чаще всего оснащается направляющим подшипником);
фреза микрошиповая, позволяющая формировать на поверхности обрабатываемого изделия тонкие треугольные шипы, используемые для создания соединения двух стыкуемых деревянных деталей.

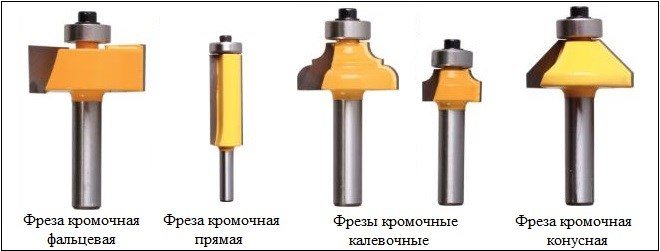

Некоторые типы кромочных фрез

Проверяем работу электрорубанка

Перед началом работы, выбранный электроинструмент необходимо проверить. Внимательно осмотреть корпус, шнур, барабан, где крепятся ножи. Вращение этой детали должно быть свободным.

Важно! Вращение барабана проверяем вручную в выключенном состоянии инструмента. Если электрорубанок вибрирует и при работе на поверхности доски появляются неровности и заусенцы, нужно проверить заточку и установку ножей. При необходимости провести регулировку зазора между плитами. Нож должен выступать за плиты на 0,5-1,0 мм, без этого условия рубанок выбирать четверть не будет. Также нужно проверить крепление всех ножей.

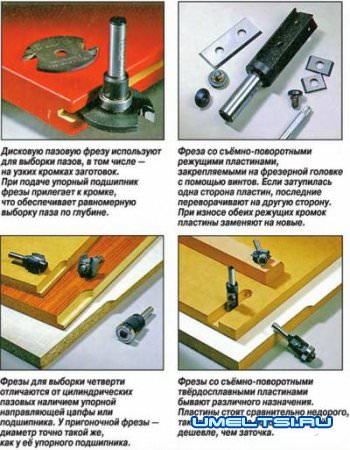

Фрезы для выборки четверти (ФАЛЬЦА)

Такие фрезы отличаются от цилиндрических пазовых наличием упорных цапф или подшипников, направляющих фрезу вдоль кромки, обеспечивая тем самым одинаковую ширину выбираемой четверти. При необходимости выбрать более узкую или более широкую четверть заменяют упорный подшипник на другой соответствующего диаметра или используют другую фрезу.

Если фреза и её упорный подшипник — одинакового диаметра, то такая фреза рассматривается уже как пригоночная (иногда её называют «обгонная»), которой обрабатывают заподлицо с заготовкой кромочные накладки, фанеровку и пр.

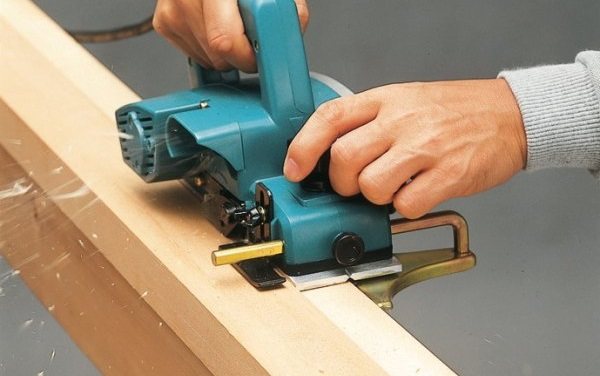

Фальц при помощи рубанка с электроприводом: пошаговая инструкция

Шаг №1

Сначала на столярный верстак кладут заготовку и закрепляют ее максимально жестко струбцинами. Крепеж должен быть с противоположной стороны от зоны обработки.

Шаг №2

После этого готовят инструмент. Устанавливают угловой упор на требуемом расстоянии от детали. Таким образом он обеспечит необходимую ширину строгания и угол 90° между инструментом и кромкой детали.

Шаг №3

Справа на электроинструмент прикручивают ограничитель глубины.

Шаг №4

Режущий инструмент устройства следует установить максимально приближенным к правому краю подошвы.

Шаг №5

Когда все готово, включают электрорубанок и проход за проходом выбирают фальц. Установка максимальной глубины строгания за один проход нежелательна. Этот момент нужно согласовать с рекомендациями завода-изготовителя инструмента.

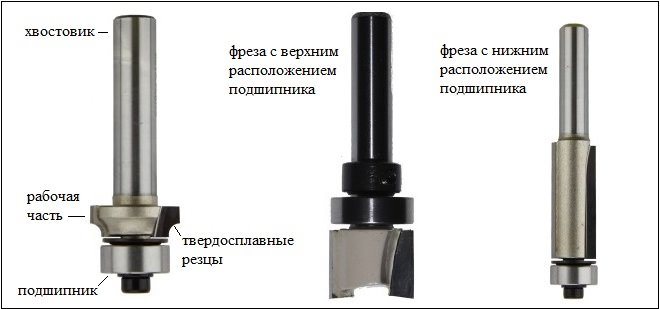

Конструктивные особенности

Конструкция любой насадки для фрезера включает в себя два основных элемента: хвостовик и рабочую часть.

Хвостовик позволяет фиксировать фрезу в патроне используемого оборудования. По своему конструктивному исполнению хвостовик инструмента для ручного фрезера может иметь цилиндрическую и коническую форму, кроме того, на хвостовике нередко выполняется лыска, которая предотвращает его проскальзывание в патроне оборудования. Помимо надежного крепления в патроне ручного фрезера, хвостовик также обеспечивает проникновение инструмента в обрабатываемый материал на требуемую глубину. На хвостовиках отдельных моделей устанавливается подшипник, который выступает в роли упора, огибающего шаблон в процессе обработки. Благодаря использованию такой конструкции, кромке обрабатываемой с помощью ручного фрезера детали придается требуемая конфигурация, а само приспособление, подшипник в котором легко заменить, подвергается минимальному износу. Кроме того, такая насадка, оснащенная подшипником, не нуждается в установке на ручной фрезер копировального кольца, что значительно упрощает работу.
Рабочая часть инструмента для фрезерного станка ручного типа выполняет основную работу – определяет форму и качественные характеристики обрабатываемой поверхности. Данный элемент имеет монолитную конструкцию (полностью изготавливается из быстрорежущей стали) либо оснащается сменными наборными дисками, закрепляемыми на центральной оси. Второй вариант конструктивного исполнения отличается более высокой стоимостью, но является более практичным, так как позволяет, используя один хвостовик, создавать на его основе инструменты с различной конфигурацией рабочей части (так называемые фрезы насадные).

Конструкция фрез с твердосплавными пластинами

По материалу изготовления инструменты для ручных фрезеров делятся на два основных типа.

Фрезы, изготавливаемые из быстрорежущих сталей, обозначаются маркировкой HSS. Инструменты из такого материала хорошо демонстрируют себя при обработке ручным фрезером мягкой древесины, но при работе с древесиной твердых пород они быстро перегреваются и тупятся. Большим преимуществом фрез данного типа, кроме всего прочего, является невысокая стоимость.
Инструменты для фрезерного станка по дереву могут иметь режущую часть, изготовленную из твердосплавных пластин. Узнать такие изделия, которые используются преимущественно для обработки твердой древесины, можно по обозначению HM. Несмотря на то, что они медленнее изнашиваются, при их использовании для обработки мягкой древесины достаточно сложно получить рез высокого качества. Фрезерование при этом следует выполнять на более медленной скорости, чем при использовании фрез из быстрорежущих сталей.

Характеристики фрезеров

Мощность. Непосредственно определяет границы возможностей фрезера – максимальный диаметр фрезы и глубину обработки. Увеличение мощности ведет за собой увеличение массы и цены инструмента, поэтому следует сразу определиться с требованиями к фрезеру и подобрать инструмент той мощности, которая необходима исходя из требуемой глубины обработки и диаметров используемых фрез.

Скорость вращения шпинделя. Чем чище должна быть обработанная поверхность, и чем тверже обрабатываемый материал, тем выше должна быть скорость вращения. В то же время, некоторые материалы (например, пластики, вязкие металлы, некоторые сорта дерева) нельзя обрабатывать на очень высокой скорости. Также свои требования к скорости предъявляют некоторые виды насадок. Исходя из перечисленного, если фрезер предполагается использовать для различных операций или с различными видами материалов, то следует выбирать модель с регулировкой оборотов. Следует также иметь в виду, что обороты шпинделя могут падать под нагрузкой, для предотвращения этого явления, некоторые (в основном, профессиональные) модели оснащены опцией поддержания оборотов под нагрузкой.

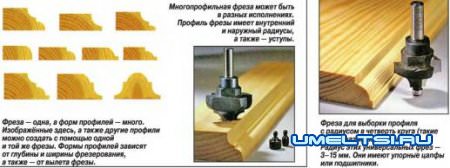

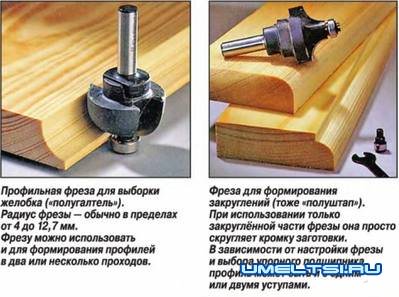

Профильные фрезы для ручного фрезера

Профильная фреза — понятие довольно широкое, которое распространяется на многие базовые виды фрез: для выборки желобка (канавки), четвертную и как один из вариантов — для закругления углов и кромок.

Для формирования сложных профилей можно использовать последовательно несколько различных фрез по дереву для ручного фрезера этого типа или только так называемую многопрофильную фрезу.

Среди фрез по дереву для ручного фрезера для закругления углов и кромок бывают и трёхрадиусные, способные формировать закругления по любому из их радиусов или всеми одновременно.

Фрезы для снятия фасок могут быть различного диаметра с углами наклона режущих кромок к оси вращения 45, 55 и 60°. Эти фрезы имеют только боковые режущие кромки и, как правило, — нижнюю упорную цапфу или упорный подшипник. В отличие от них фрезы для выборки канавок имеют режущие кромки и на нижнем торце.

Как сделать фрезером отверстия под мебельные петли

Накладные петли располагаются на определенном расстоянии от кромки панели. Для выборки ручным фрезером глухого отверстия под чашечку удобнее использовать приспособление (шаблон) с упорной планкой, облегчающей позиционирование на мебельной плите.

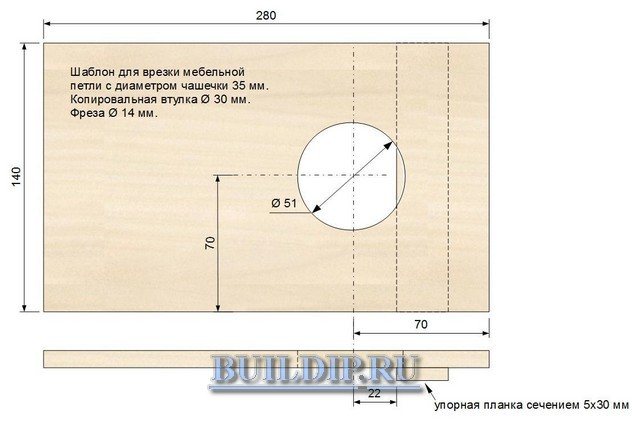

Чертеж шаблона для врезки мебельной петли.

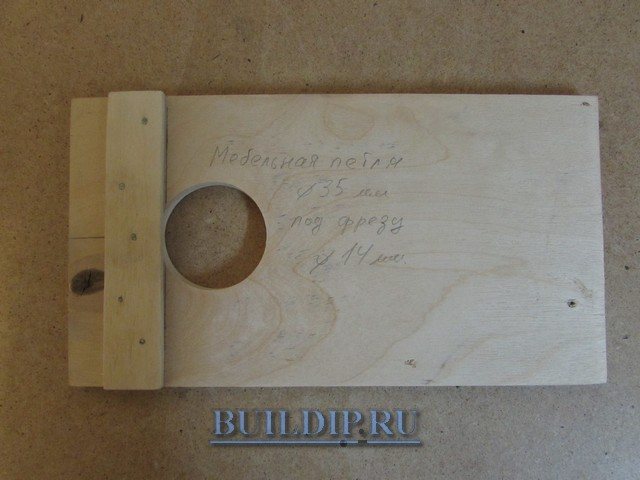

Шаблон рассчитан на врезку стандартной петли с чашечкой диаметром 35 мм. Для изделий с другими установочными размерами следует рассчитать диаметр отверстия и определить положение упора соответственно расстоянию от середины петли до края панели.

Вырежьте части приспособления из фанеры и закрепите планку с помощью клея и мелких гвоздиков.

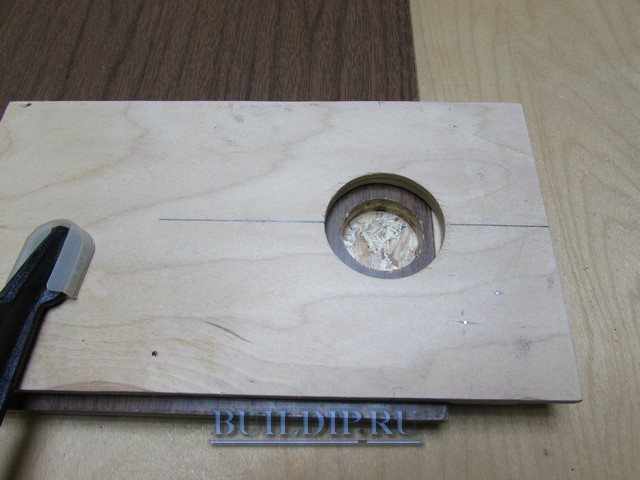

Для выборки отверстия закрепите шаблон на мебельном щите, уперев нижнюю планку в торец. Выставьте на инструменте глубину фрезерования в 11,5 мм и вырежьте углубление за несколько проходов.

Подобным способом несложно рассчитать и подготовить шаблоны для других отверстий. Минимальный размер вырезаемого по рассмотренной технологии углубления ограничен калибром копирующего кольца, а максимальный – размером подошвы фрезера.

Фрезы по металлу

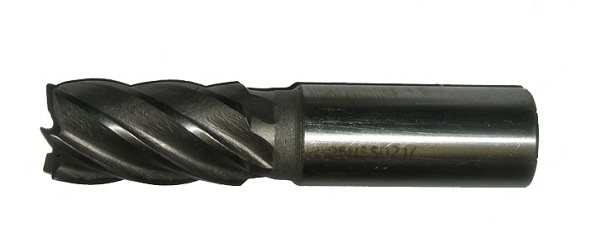

Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.

Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.

Борфрезы по металлу бывают следующих видов.

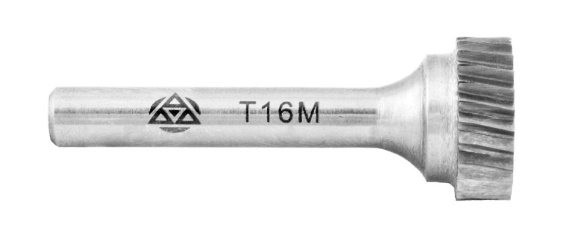

Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.

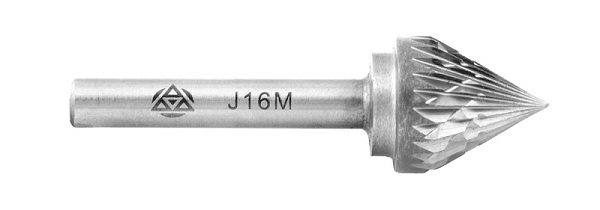

Конические (60°). Применяют для зенкования отверстий.

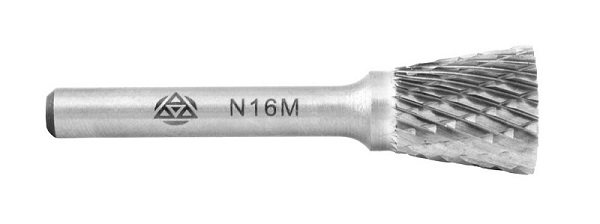

Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.

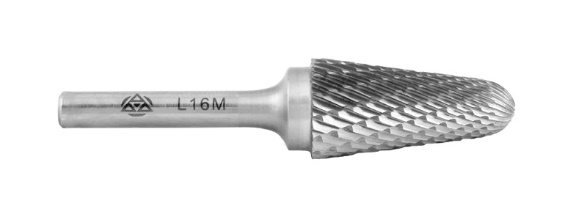

Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.

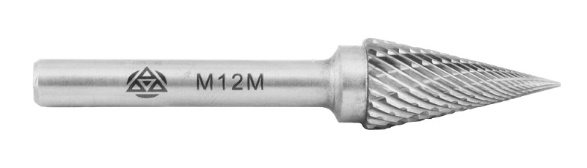

Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.

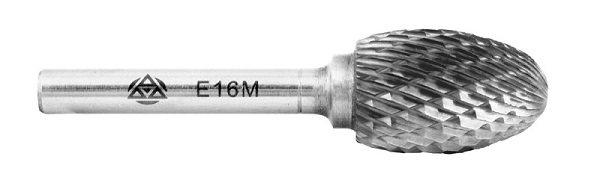

Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.

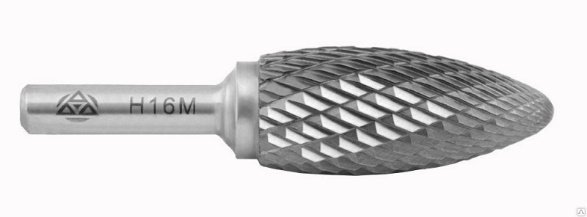

Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.

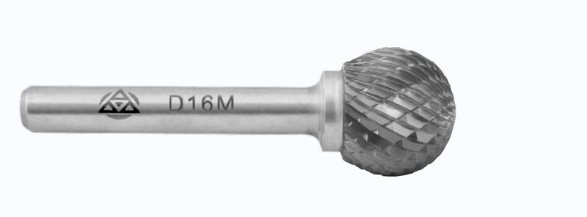

Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.

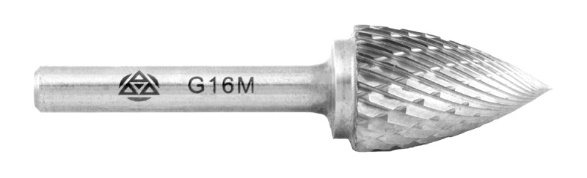

Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.

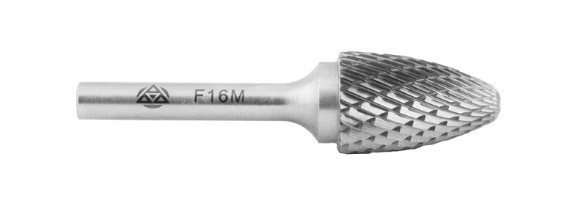

Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.

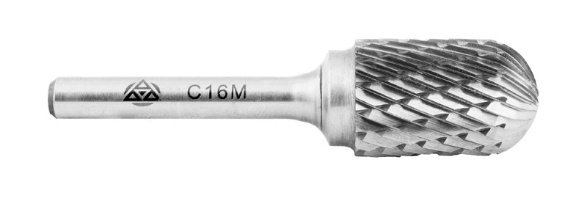

Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.

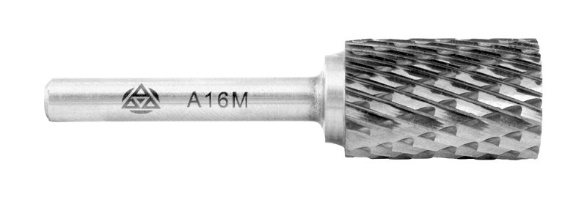

Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.

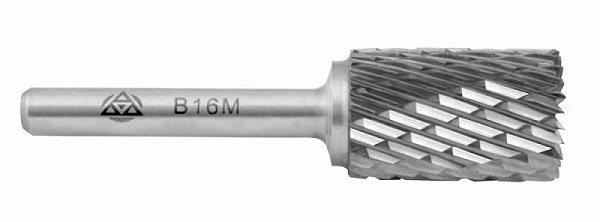

Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.
