Все о выборке четверти электрорубанком в доске

Какой рубанок и приспособления нужно использовать

На некоторых обычных электрорубанках как дополнительная опция есть приспособления для выборки. В принципе, электрорубанок создан для строгания поверхностей. Для выборки широких и глубоких фальцев удобнее и эффективнее другие инструменты – фрезер, циркулярка. А также специальный рубанок для выборки четвертей. Отличия:

• глубокие, более короткие ножи;
• мощный двигатель;
• специальная конструкцию для удержания инструмента с двух сторон во время выборки;
• регулировки по высоте и ширине прохода.



В России этот инструмент встречается редко, однако на международных площадках его можно найти.

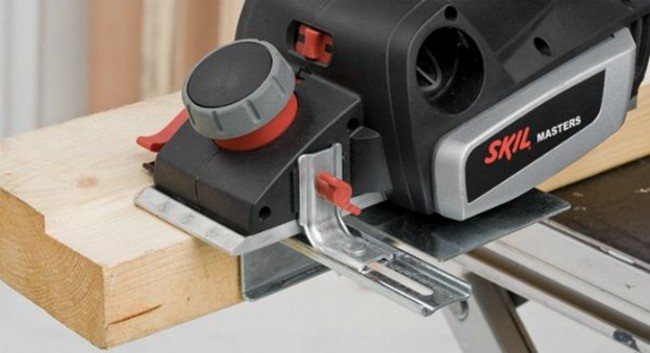

Если в комплекте поставки обычного электрорубанка есть боковой упор-площадка и ограничитель глубины, с их помощью также можно делать выборку нужного размера. Электрорубанки с такой функцией скомпонованы так, чтобы выступающие за край ножа детали не мешали погружению инструмента в древесину.

На других электрорубанках не предусмотрены крепления под эти приспособления, и в комплекте поставки их нет. К тому же выступающие за ширину ножа детали не дадут погрузиться рубанку на значительную глубину выборки.

Основные приемы выборки четверти

После того как брусок надежно закреплен, нужно встать так, чтобы было удобно перемещаться во время продвижения электрорубанка. Тело не должно быть излишне напряжено, а рукава и полы одежды – мешать движению.

Выборка четверти начинается с включения инструмента. Перед проведением процедуры выборки четверти электрорубанок должен поработать немного без нагрузки для набора ножами инструмента максимальных оборотов. Только после этого можно поднести электроинструмент к заготовке и выполнить первый подход. При этом подошва электрорубанка должна всегда располагаться параллельно поверхности детали.

По поверхности детали электрорубанок перемещают очень плавно и равномерно, следя, чтобы под подошву не попадали стружки. Резкие движения, остановки, изменение скорости или рывки неизбежно приведут к деформации поверхности: появятся ямки или впадины. Выровнять поверхность будет уже невозможно.

Нажимать на рукоятки во время строгания плоскости тоже нужно осторожно. Важно следить, чтобы усилие было одинаковым. Чтобы избежать завалов, специалисты рекомендуют при начале строгания немного усиливать нажим на переднюю ручку, а при окончании – на заднюю.

При выборке четверти последовательность работ и положение рук будут несколько другими. Продвигать рубанок нужно одной рукой, а второй одновременно прижимать к краю заготовки боковой упор. Скорость движения не должна быть высокой: спешка только ухудшит результат. Оптимальное время для первого подхода – до 2 метров в минуту, но никак не быстрее.

Очень важно следить, чтобы электрорубанок двигался строго по намеченному пути. При увеличении глубины боковой упор теряет значение. Постепенно, через несколько подходов край выборки становится направляющей. Глубина четверти ограничивается выступающими с боковой стороны элементами рубанка. Они немножко приподняты с одной стороны, это дает возможность сделать четверть большой глубины.

Выбор в доске

При строгании электрорубанок способен отобрать за один проход четверть на глубину строгания, 2-3 мм.

Настраивается электрорубанок для выборки следующим образом:

• устанавливается на нужную ширину выборки параллельный упор;
• устанавливается на требуемый размер ограничитель глубины.

За 5-7 проходов можно сделать выборку на глубину 10-20 мм. Глубина выборки ограничивается упором, который прикручивается к корпусу. От сползания электрорубанка в одну сторону его удерживает упорная параллельная планка, которая движется по другому ровному краю заготовки. Чтобы электрорубанок не съезжал при выборке в другую сторону, его приходится удерживать руками.

Край заготовки, по которому движется планка упора, должен быть ровным, так как именно он задает размер выборки по ширине.

Самое сложное в этой работе – правильно провести вход и выход ножей в начале и конце заготовки.

Вначале опорная планка прижимается к заготовке не полностью и электрорубанок может вильнуть вглубь, испортив заготовку. Электрорубанок удерживают руками так, чтобы планка была строго параллельно заготовке.

Тоже самое и в конце заготовки, когда планка сходит с заготовки и при неправильном направлении усилий рук электрорубанок может вильнуть. Поэтому в начале и конце заготовок размеры четвертей выдержать сложно. Чтобы избежать брака, заготовку делают длиннее нужного размера, а затем обрезают испорченные концы.

В сети противоречивые видео, где показана неудачная и успешная выборка.

Пример неудачной выборки. Выборка слишком глубокая. Боковая стенка фальца, по которой ходит не заточенная боковая часть ножей, получается рваной. При сходе упорной планки с заготовки не удается удерживать электрорубанок, он уходит в сторону, и размер выборки получается непредсказуемым.

Пример удачной выборки. Выбирается небольшая по размеру четверть. Мастеру удается проводить вход и сход инструмента с заготовки параллельно стороне заготовки, концы выборки относительно ровные.

Однако если замерить такую готовую четверть штангельциркулем, выяснится, что размеры четверти «гуляют» в пределах 1 мм. Электрорубанок при выборке может заваливаться на себя или от себя, при этом будет меняться угол и глубина выборки. При входе и выходе без полной опоры упорной планки, ручном контроле, также трудно добиться идеальной точности.

Поэтому такие выборки вполне допустимы, но там, где приемлемы значительные допуски, плюс-минус 1 мм. То есть для грубых плотницких работ.

Правила безопасности

Электрорубанок в руках опытного человека может помочь быстро справиться с большим объёмом задач, но при неумелом использовании способен принести серьёзные травмы. Чтобы этого не произошло, стоит придерживаться следующих правил:

1. До включения инструмента следует удостовериться в том, что заготовка плотно закреплена на поверхности. В обратном случае она может вырваться из-под инструмента и травмировать мастера или людей, которые находятся рядом;
2. Если необходимо осмотреть режущие кромки или отрегулировать ножи, следует в обязательном порядке обесточивать инструмент, вытащив шнур из розетки. В противном случае при любом случайном пуске можно остаться без пальцев на руках;
3. Приступать к обработке поверхностей разрешено только тогда, когда рубанок включится и наберёт большое количество оборотов;
4. Если необходимо отложить инструмент на время для проверки ровности поверхности, класть его можно только на бок;
5. Во время строгания не следует сильно перекручивать или перегибать электрический шнур инструмента. Электроизоляция на нём не должна быть нарушена, а все составляющие инструмента, которые проводят ток, обязаны находится в заизолированном состоянии. Если заметно, что на кабеле образовались даже мелкие повреждения, необходимо срочно заменить его;
6. Нельзя размещать шнур инструмента поблизости с источниками тепла;
7. До подключения электрического рубанка к сети следует удостовериться в том, что кнопка питания находится в выключенном состоянии;
8. Чтобы защитить глаза от летящей стружки, нужно использовать специальные очки;
9. Чем лучше заточены ножи на приборе, тем легче пройдёт работа с ним. При плохой заточке может случиться непроизвольный отскок прибора от деревянной поверхности. Это приводит к повреждению пальцев мастера и другим травмам;
10. Нельзя использовать электрорубанок при мощности, на которую он не рассчитан;
11. Категорически запрещается держать обрабатываемую заготовку в руках во время строгания;
12. Помещение для работы должно быть чистым и хорошо освещённым;
13. Запрещено использовать электрический инструмент в комнате, где присутствует большая возможность образования пожаров, взрывов из-за нахождения там легковоспламеняющихся предметов;
14. Хранить рубанок можно только в недоступном для детей месте. В процессе работы нельзя подпускать близко других людей или детей;
15. Нельзя в процессе работы с электрическим рубанком переключаться на другие посторонние предметы, это может послужить причиной выхода инструмента из-под контроля;
16. Запрещается переносить инструмент, держа его за провод. Также следует избегать выливания на него воды;
17. Если при работе требуется удлинитель, надо подобрать такой, который совпадает с устройством по мощности и не содержать повреждений на изоляции;
18. Запрещается контакт человека, работающего с электрорубанком, с заземлёнными предметами (трубы отопления, радиаторы);
19. Нельзя использовать инструмент в состоянии алкогольного или наркотического опьянения, а также при действии сильных лекарственных препаратов или при переутомлении;
20. Необходимо проводить своевременное профилактическое обслуживание электрического рубанка;
21. Запрещено касаться руками (и другими частями тела) работающего барабана электрорубанка.

Важно! Улучшить технику безопасности при работе с электрорубанком можно за счёт присоединения его к устройству защитного отключения. Подбирать его следует согласно величине нагрузки.

Как выбрать в доске с помощью рубанка Интерскол

Опцией выборки четверти оснащены не все модели электрорубанков этого бренда. Она есть на модели Интерскол Р-82 710 710 Вт. Проводится точно таким же способом, который описан выше.

Но есть две особенности модели.

1. Упорная планка для выбора четверти крепится на одном винте с барашком для закручивания от руки. Все крепления на одной оси – немного «вертушка», поэтому крепление ненадежно, уходит влево или вправо от параллели с корпусом.
2. Модель укомплектована станиной для работы в стационарном (перевернутом) режиме. Четверть также можно отбирать двумя способами – передвигая рубанок по заготовке, или передвигая небольшую заготовку по рубанку в стационарном режиме.

Глубина четверти на этой модели – 15 мм.

Последовательность выбора четверти

1. Настраиваем вылет пильного диска так, чтобы глубина пропила была равна половине толщины обрабатываемой доски. Проще всего это сделать прямо «по месту». Для этого прикладываем доску к пильному диску сбоку, как показано на фотографии, и регулируем вылет диска.



2. Устанавливаем на станок параллельный упор так, чтобы ширина отреза так же равнялась половине толщины доски. Учитываем толщину самого диска. На этом настройка станка завершена.



3. Делаем продольные пропилы с противоположных сторон доски.



4. Делаем пропилы с торцов доски. Четверть готова. Как побочный продукт получаем штапик )).



   Читайте также:  Каким должно быть соотношения масла и бензина в скутере и мотоцикле?

Выборка ручным рубанком

Обычным ручным рубанком или фуганком (большой рубанок) выбрать четверть невозможно. Для этого применяется специальный ручной инструмент – отборники.

У обычного ручного рубанка нож выпускается всего на доли миллиметра, буквально на толщину волоса. Именно столько рубанок может снять за один проход.

Если прикрепить к доске опорную параллельную планку и двигать рубанок вдоль неё, он снимет слой такой толщины, на которую выпущен нож. Далее край платформы напротив ножей упрется в древесину, и углубиться в четверть дальше не получится, так как нож не выходит на край платформы.

Если прикрепить опорную планку к самому рубанку, по принципу электрорубанка, то получится подобие разновидности ручного рубанка, который называется отборник (фальцгебель, фальцгобель или фальцебель).

Но поскольку нож обычного рубанка не выходит на край платформы, в этом месте будет образовываться пропуск выборки, и рубанок не сможет ровно погружаться дальше. У отборников это предусмотрено, нож расположен вровень с краем платформы или немного выступает за её пределы.

Отборники, как правило, не имели регулировок, кроме глубины выпуска ножа. Это специальный инструмент для выборки четверти одного размера. Например, если нож отборника шириной 10 мм, он будет делать выборку по одной стороне 10 мм. По другой можно выбрать 10 мм, 20 мм и более, сделав больше проходов. Бесконечно углубляться не получится, так как корпус отборника скрывается в древесине и удерживать его руками становится невозможно.

Деревянные отборники имели деревянную планку – параллельный упор.

Работа с таким инструментом требует терпения, опыта и усердия. Современным мастерам, привыкшим работать с электроинструментом, работать инструментом старых мастеров покажется утомительным.

Подводя итоги становится ясно, что работы по выборке четверти лучше производить специально предназначенным для этого инструментом, а не электрическим рубанком и тем более ручным. При крайней необходимости конечно можно, но лучше всего для этой цели использовать фрезер.

Подготовка к выборке четверти

Современные модели электрорубанков позволяют качественно проводить не только черновую, но и чистовую обработку заготовки. При этом последующая шлифовка во многих случаях не требуется. Но такой результат зависит от того, насколько качественно установлены ножи. Чистота полученной поверхности обеспечивается глубиной обработки слоя материала.

Настройка осуществляется путем перемещения рукоятки, и значение нередко может составлять десятые доли миллиметра. Если при пробной работе на поверхности появляются ямки или неровности, это может означать, что ножи нуждаются в регулировке.

Для того чтобы подобрать правильное значение, крепления ножей ослабляют с помощью ключа и выставляют ножи правильно. Правильность установки положения проверяется с помощью линейки. Затем болты хорошо закрепляются. После этого надо покрутить барабан, проверяя, соприкасаются ножи с корпусом или нет.

Так как при работе боковой упор скользит по краю материала, нужно удостовериться и в его качестве: упор должен быть ровным, без каких-либо дефектов. На заготовку, которую предстоит обрабатывать, нужно нанести метки, обозначающие ширину и глубину четверти.

Заготовку нужно закрепит на верстаке – от качества ее крепления зависит не только результат труда, но и собственная безопасность. У заготовки люфтов быть не должно, так как во время выборки ее могут вырвать ножи рубанка. Вылетевшая заготовка может стать причиной серьезной травмы не только самого работника, но и тех, кто находится поблизости.

Рейтинг лучших моделей электрических рубанков: ширина и глубина пропила

Электрорубанки могут иметь ширину строгания от 15 до 330 мм. По сути это показатель показывает, какую ширину заготовки за один раз способно пройти устройство. Какая ширина строгания необходима для дома? В большинстве своем для домашних работ, например, строгания кровельного бруса, оконных и дверных рам, а также обработки фронтона, подойдут модели с шириной строгания до 82 мм.

Если необходимо строгать большой объем досок шириной 100 мм и больше, например, в домашней столярке, тогда понадобятся агрегаты с шириной пропила от 100 до 130 мм. Слишком широкие рубанки от 200 мм шириной стоит брать только, если у вас пилорама, где нужно выполнять большие коммерческие объемы.

Глубина пропила для электрических рубанков «плавает» в диапазоне от 0,6 до 4 мм. Для большинства домашних задач вполне хватит устройства с глубиной пропила в 2 мм — более серьезные не стоит брать, так как большую глубину будете ставить редко, а стоят они довольно немало. А вот для больших объемов древесины или для выборки «большой» четверти понадобятся агрегаты с глубиной строгания до 4 мм.

Изготовление планок с пазами в домашних условиях

Нередко приходится мастерить дома мебель или делать ремонт, обходясь самыми простыми методами и тем, что под рукой.

Если возникла необходимость проделать паз в доске своими руками, запаситесь терпением и нужными инструментами:

Производство паза дисковой пилой.

В качестве материала оптимальны деревянная доска, бруски и тому подобное. Цена на исходное сырье минимальная, в крайнем случае, используется то, что найдется в хозяйстве. Наиболее удачное решение – концевое соединение сквозной, одинарной открытой прямой.

Стык получится прочным и надежным:

На фото — выемка паза дрелью.

Метод довольно трудоемкий, но его можно назвать альтернативой выше описанному. Если вам не удалось достать ручной фрезер, подготовьте дрель и стамеску, линейку и карандаш.

Предлагаем ознакомиться Как красиво сделать наличники на двери

Изготовление поперечного паза ножовкой.

Здесь ощутимо поможет грамотно сделанная разметка.

Полотно ножовки подберите ровное и прочное:

РАБОТА С ПРИСПОСОБЛЕНИЕМ

Разметка пазов — очень простая. Определите линию заплечиков для каждого паза, сделав карандашом отметку на лицевой стороне обрабатываемой детали. Можно положить две боковые стенки вместе и разметить все пазы сразу или разметить вторую боковую стенку после фрезерования первой.

Когда приспособление выставлено и запилы размечены, совместите неподвижную линейку с отметкой (фото С), слегка затяните струбцины и сделайте проход фрезером, затем передвиньте приспособление к следующей отметке. Хорошо выбранный паз должен подходить к шипу без зазоров и люфтов (фото D).

ОСНОВНОЕ СОЕДИНЕНИЕ В ПАЗ

Выпиливание пазов на настольной циркулярке набором дисков для пазов выполняется намного быстрее, чем вручную. Но с длинными или широкими деталями трудно маневрировать вокруг стола. Маятниковая пила решает эту проблему, но ей присущ недостаток — обычно её консоли не хватает для запи-ливания поперёк широких деталей.

С этой бедой помогает справиться фрезер. Но и здесь есть свои недостатки.

Во-первых,- если вы выбираете более одной пары пазов, установка линейки для каждой стороны может занять много времени. Поэтому используйте вставку шириной, равной расстоянию от ребра основания фрезера до фрезы. Чтобы установить линейку, сдвиньте вставку вдоль намеченной линии заплечика на обрабатываемой детали (рис. 4).

. Вставка для фрезера.

Во-вторых, толщина обрабатываемой детали практически никогда не соответствует фрезе, чтобы гарантировать получение плотно подогнанного соединения. Можно прострогать или зачистить части из цельного дерева, но детали из фанеры подрезать трудно. Выпиливание паза для подгонки более понятно. Но для этого требуются два прохода фрезером — по одному на каждый заплечик.

Столкнувшись вплотную с выборкой пазов, можно сделать несложное приспособление (фото А).
