Горизонтально-расточной станок 2620

Горизонтально-расточной станок 2620 предназначен для обработки корпусных деталей, имеющих точные отверстия, связанные между собой точными расстояниями.

Наибольший вес обрабатываемой детали (при равномерно распределенной нагрузке на стол станка) 2000 кг.

На этом станке можно производить: сверление, растачивание, зенкерование, развертывание отверстий, обтачивание торцов радиальным суппортом, фрезерование торцевыми фрезами и нарезание внутренней резьбы расточным шпинделем, а также нарезание резьбы радиальным суппортом при продольном движении стола.

В связи с тем, что станок может применяться в различных отраслях промышленности на всевозможных операциях, для обработки различных материалов, обслуживание станка следует осуществлять с учетом специфики их эксплуатации.

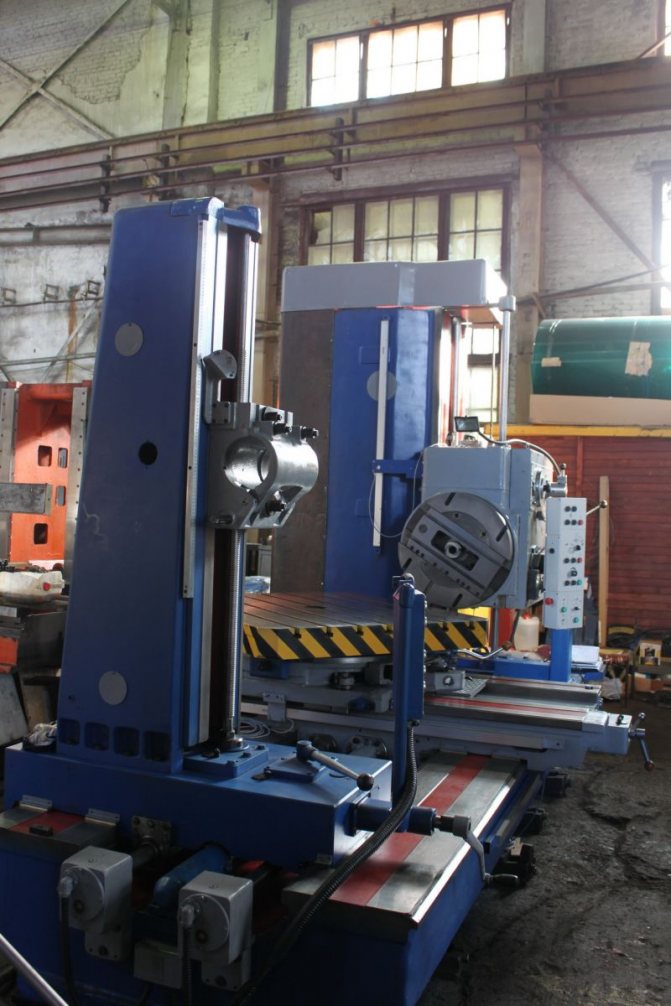

Горизонтально-расточной станок 2620ВФ1, 2А620

Станок после капитального ремонта гарантия 12 месяцев

2620, 2620А, 2622, 2622А горизонтально-расточные станки. Назначение и область применения

Станки моделей 2620, 2620А, 2622 и 2622А (общего размера) предназначены для обработки корпусных деталей, имеющих точные отверстия, связанные между собой точными расстояниями.

Наибольший вес обрабатываемой детали (при равномерно распределенной нагрузке на стол станка) 2000 кг.

Станки моделей 2620 и 2620А имеет радиальный суппорт на встроенной планшайбе и нормальный выдвижной шпиндель диаметром 90 мм и отличаются большей универсальностью. Они, преимущественно, предназначаются для работ, требующих применения радиального суппорта при обтачивании торцовых поверхностей и при консольном растачивании отверстий больших диаметров.

Станки моделей 2622 и 2622А имеет усиленный выдвижной шпиндель диаметром 110 мм без радиального суппорта отличаются повышенной жесткостью и виброустойчивостью шпиндельной системы и имеют преимущество перед другими станками при работах, не требующих применения радиального суппорта.

В зависимости от требований, предъявляемых к отсчету и установке по координатам, станки имеют два исполнения;

• с оптическим устройством
• с механизмом точного электроостанова

Станки моделей 2620 и 2622 имеют оптические экраны (цена деления 0,01 мм) преимущественно предназначаются для работ в механических и инструментальных цехах при необходимости получения повышенной точности отсчета координат.

Станки моделей 2620А и 2622А имеет нониусную шкалу (шкала ́- но́ниус) (цена деления 0,05 мм) и механизм точного электроостанова предназначены для широкого применения в механических цехах.

Механизм электроостанова позволяет производить повторную установку координат по упорам с точностью до 0,05 мм, что в значительном ряде случаев исключает необходимость применения дорогостоящих кондукторов при обработке партий повторяющихся деталей.

По сравнению с ранее выпускавшимися моделями станок модели 2620 имеет следующие особенности:

1. Для повышения жесткости и точности в станке имеются механизмы зажима поворотного стола, задней стойки, люнета, верхних поперечных салазок стола, нижних продольных салазок стола на направляющих станины, шпиндельной бабки на направляющих передней стойки и расточного шпинделя на направляющих хвостовой части шпиндельной бабки.
2. Применено бесступенчатое изменение величин подач.
3. Имеется отдельный электродвигатель, которым можно производить быстрый поворот стола.
4. Применен однорукояточный селективный механизм с импульсным устройством для переключения рукояткой 20 скоростей вращения шпинделя и планшайбы.
5. Имеется блокировка селективного механизма переключения скоростей с электровариатором 19 для изменения скорости минутных подач, вследствие которого подачи на каждый оборот шпинделя (или планшайбы) при изменении их частот вращения остаются без изменения.
6. Применены специальные механические и электрические блокировочные устройства, предохраняющие станок от неправильных включений.
7. Предусмотрено автоматическое выключение подач при крайних положениях стола и шпиндельной бабки.

2620А, 2620Е, 2620Д, 2А620-1, 2А620ф1, 2А620Ф11, 2А620Ф2, 2А620Ф2-1 — горизонтально-расточные станки производства станкостроительного

2620В, 2620Г, 2620ВФ1, 2620ВФ11, 2620ГФ1 — горизонтально-расточные станки производства Ивановского завода тяжелого станкостроения ИЗТС

2А620-2, 2А620Ф1-2, 2А620Ф20-2 — горизонтально-расточные станки производства Чаренцаванского станкостроительного завода

Технические характеристики горизонтально-расточных станков 2620, 2620В

Габарит рабочего пространства горизонтально-расточного станка 2620, 2620А

Расположение составных частей горизонтально-расточного станка 2620, 2620А, 2622, 2622А

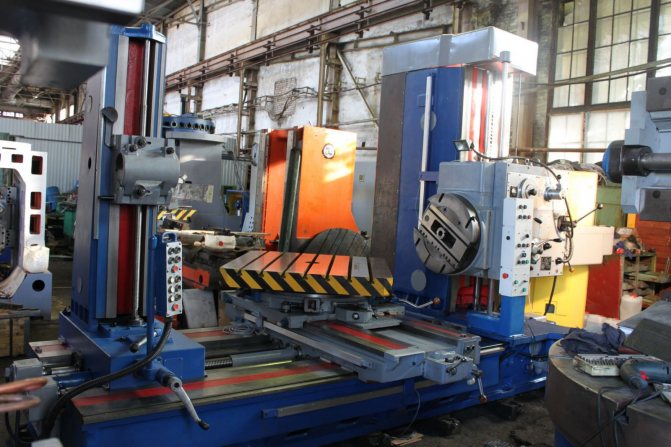

Общий вид и компоновка станка показаны на рис. 32.

Основными узлами станка являются: станина 28, передняя стойка 21, шпиндельная бабка 22, стол 10, задняя стойка 5 с люнетом 3, планшайба 13, радиальный суппорт 14, шкаф 24 с электрооборудованием, электромашинный агрегат 25.

Детали для обработки устанавливаются на поворотный стол 8.

Обрабатывающий инструмент помещается либо на оправки, закрепленные во внутреннем конусе шпинделя 15, либо на резцедержатель, установленный на радиальный суппорт 14.Инструмент, предназначенный для обработки длинных отверстий, устанавливается в длинные оправки (борштанги), правая сторона которых закрепляется во внутреннем конусе шпинделя 15, а левая вращается (и может одновременно перемещаться в осевом направлении) во вкладышах люнета 3.

Перемещение шпинделя станка в заданную координату производится за счет следующих двух установочных движений:

1. перемещения поперечных салазок 7 и обрабатываемой детали в поперечном (горизонтальном) направлении. Измерение этой величины перемещения производится грубо (с точностью до 0,05 мм) по линейке с нониусом 11 и более точно (с точностью до 0,01 мм) по оптическому экрану 9;
2. вертикального перемещения шпиндельной бабки 22 и обрабатывающего инструмента. Измерение этой величины перемещения производится грубо (с точностью до 0,05 мм) по линейке 18 и нониусу 17 и точно (с точностью до 0,01 мм) по оптическому экрану 16.

При работе на горизонтально-расточных станках пользуются следующими видами подач:

1. для обработки цилиндрических отверстий — осевой подачей шпинделя, а иногда продольной подачей стола;
2. для фрезерования торцовых поверхностей деталей — поперечной подачей стола или вертикальной подачей шпиндельной бабки;
3. для обработки резцом торцовых поверхностей деталей, проточки канавок или расточки камер в отверстиях — радиальной подачей суппорта;
4. для нарезания резьбы резцом — осевой подачей шпинделя, равной шагу нарезаемой резьбы.

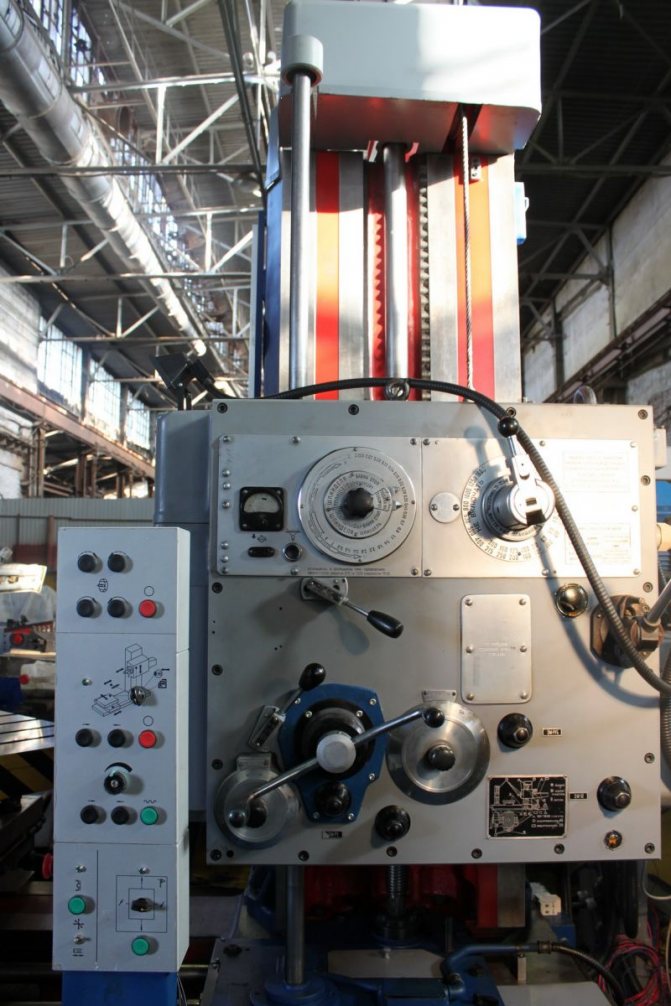

Расположение органов управления горизонтально-расточным станком 2620, 2620А

Перечень органов управления горизонтально-расточным станком 2620, 2620А

1. Пуск, реверс и остановка вращения шпинделя
2. Толчковый проворот шпинделя
3. Переключение скоростей однорукояточным селективным механизмом
4. Включение и отключение планшайбы
5. Пуск и остановка электроагрегата
6. Пуск и остановка подачи
7. Выбор величины подачи электрическим вариатором
8. Пуск быстрых перемещений
9. Пуск установочных перемещений
10. Установка на поперечное перемещение стола и на вертикальное перемещение шпиндельной бабки
11. Установка на продольное перемещение стола
12. Перемещение шпиндельной бабки от руки
13. Продольное перемещение стола от руки
14. Поперечное перемещение стола от руки
15. Установочный поворот стола от руки
16. Корректировка положения люнета
17. Перемещение задней стойки от руки
18. Перемещение шпинделя от руки и установка шпинделя на подачу
19. Перемещение радиального суппорта планшайбы от руки и установка его на подачу
20. Быстрый установочный поворот стола
21. Зажим шпинделя
22. Зажим радиального суппорта планшайбы
23. Зажим шпиндельной бабки
24. Зажим поперечных саней стола
25. Зажим продольных саней стола
26. Зажим поворотного стола
27. Зажим задней стойки
28. Зажим люнета
29. Зажим втулки люнета
30. Переносный пульт. Дублирует движения 121; 122; 126; 128; 129

Кинематическая схема горизонтально-расточного станка 2620, 2620А, 2622, 2622А

Кинематическая цепь привода главного движения. Так как режущий инструмент может устанавливаться на оправки, которые крепятся в конусе шпинделя, и на суппорт планшайбы, то вращение может сообщаться как шпинделю, так и планшайбе. В обоих случаях двухскоростной электродвигатель M1, управляемый с пульта 11, через кинематическую цепь с двумя трехвенцовыми блоками Б1 и Б2 вращает с 18 ступенями частот вал IV.

Вращение шпинделя VI. От вала IV через двухступенчатую зубчатую передачу, переключаемую муфтой Мф1, вращение передается валу V и шпинделю VI. Шпиндель VI может перемещаться в осевом направлении внутри полого вала V.

Конструкция и характеристика работы основных узлов станка

Станина 28 (рис. 32) служит для крепления станка к фундаменту и для перемещения по ее направляющим стола 10 и задней стойки 5. Станина имеет коробчатую форму сечения с внутренними ребрами жесткости. На правой стороне станины крепится фланцевый электродвигатель постоянного тока для осуществления подач и ускоренных холостых ходов рабочих частей станка.

Передняя стойка 21 жестко закреплена на правой расширенной стороне станины. На передней стойке имеются вертикальные направляющие для движения шпиндельной бабки 22,

Масса шпиндельной бабки уравновешена грузом, соединенным с нею тросом, перекинутым через два блока.

Шпиндельная бабка 22 имеет форму закрытой коробки, к которой крепятся и в которой располагаются следующие узлы: электродвигатель привода главного движения, коробка скоростей, шпиндельный блок, хвостовая часть 23 шпиндельной бабки, планшайба 13 с радиальным суппортом 14, рукоятки и механизмы управления станком.

Зажим расточного шпинделя от осевых перемещений осуществляется рукояткой 26, а шпиндельной бабки — рукояткой 27.

Стол 10 станка служит для установки и перемещения заготовки и состоит из трех основных частей: продольных салазок 6, поперечных салазок 7 и поворотного стола 8.

Продольные салазки 6 могут перемещаться по направляющим станины 28 в продольном направлении или жестко закрепляться на этих направляющих зажимным устройством. Для точного отсчета продольных перемещений стола пользуются линейкой и нониусом 29, позволяющим отсчитывать перемещения с точностью 0,05 мм.

Поперечные салазки 7 могут перемещаться по направляющим продольных салазок в поперечном направлении или жестко закрепляться на этих направляющих.

Перемещение поперечных салазок производится вращением вручную хвостовика 31. Отсчет ведется по лимбу с ценой деления 0,025 мм.

Поворотный стол 8 может поворачиваться по кольцевым направляющим поперечных салазок. На поверхности стола имеется семь Т-образных пазов для головок болтов, крепящих обрабатываемые заготовки. Средний паз выполняется калиброванным по ширине для того, чтобы с помощью упоров выверять по нему точный поворот стола на 90, 180, 270 и 360°. Промежуточные положения стола устанавливаются с точностью до 0,5° по круговой шкале.

После поворота верхняя часть стола зажимается в нужном положении.

Задняя стойка 5 с люнетом 3 служит для поддержания левого конца борштанг. Правый конец борштанг вставляется в конус расточного шпинделя 15. Заднюю стойку можно перемещать по направляющим станины 28, вращая съемной рукояткой квадратный хвостовик 1. Заднюю стойку жестко закрепляют в нужном положении на направляющих станины.

По вертикальным направляющим задней стойки может перемещаться люнет 3. Перемещения люнета вверх или вниз совершаются одновременно с перемещением шпиндельной бабки 22.

Для обеспечения точной соосности подшипника люнета и шпинделя станка можно пользоваться корректировочным устройством, которое приводится в действие маховиком 2.

Для отсчета вертикального положения оси люнета задняя стойка имеет линейку с нониусом 4, позволяющим вести отсчет с точностью 0,05 мм.

У люнета имеется откидная часть, облегчающая замену стальных закаленных втулок. Внутренний диаметр этих втулок выбирается по наружному диаметру устанавливаемой борштанги. Откидной частью зажимают втулки.

Планшайба 13 сообщает движение резания инструментам, установленным на радиальный суппорт 14.

Радиальный суппорт 14 предназначен для установки резцов, работающих с поперечной подачей для проточки торцовых поверхностей на обрабатываемых деталях. Суппорт вращается вместе с планшайбой и одновременно может совершать радиальную подачу.

В шкафу 24 расположена электрическая аппаратура станка. Электромашинный агрегат 25 предназначен для выработки постоянного тока, необходимого для питания электродвигателя. Агрегат состоит из электродвигателя трехфазного переменного тока, вращающего генератор постоянного тока.

Пульт 12 служит для управления всеми электродвигателями станка, кроме электродвигателя поворота стола, который управляется кнопками станции 30. На станке имеется переносной пульт 32 с такими же кнопками, как на пульте 12.

Технические характеристики станка 2620

Технические характеристики станка это основной показатель пригодности станка к выполнению определенных работ. Для горизонтально-расточных станков основными характеристиками является:

• диаметр выдвижного шпинделя
• размеры рабочей поверхности стола
• наибольшее продольное перемещение шпинделя
• число оборотов шпинделя в минуту

Ниже приводится таблица с техническими характеристиками горизонтально-расточного станка 2620. Более подробно технические характеристики горизонтально-рассточного станка можно посмотреть в паспорте станка 2620

Внимание! Технические характеристики, приведенные в вышестоящей таблице, являются справочными. Станки произведенные разными заводами изготовителями и в разные годы могут иметь характеристики отличающиеся от приведенных в таблице.

Характеристики популярных горизонтально расточных станков

Горизонтально расточной станок используется для растачивания отверстий, сверления, обтачивания деталей цилиндрической формы, обработке торцов изделий, фрезерования, зенкерования, нарезки резьбы и выполнения множества других операций.
Такое разнообразие позволяет выполнить полный цикл в создании изделия из заготовки, не применяя никаких других устройств, что очень удобно при многосерийном производстве.

Горизонтально-расточной станок 2620

Отличительной особенностью такого типа производственного оборудования, которое осуществляет осевую подачу, является наличие у него шпинделя (горизонтального или вертикального).

В шпинделе закрепляется один из режущих инструментов — фреза, борштанга с набором резцов, сверло, зенкер и т.д. По диаметру шпинделя определяются все рабочие параметры и габаритные размеры станка.

Паспорт станка 2620

Данное руководство по эксплуатации «Паспорт станка 2620» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации горизонтально-расточного станка 2620.

СОДЕРЖАНИЕ

НАЗНАЧЕНИЕ РАСПАКОВКА И ТРАНСПОРТИРОВКА МОНТАЖ И УСТАНОВКА

• Фундамент
• Монтаж станка
• Установка станка

ПОДГОТОВКА К ПЕРВОНАЧАЛЬНОМУ ПУСКУ ПАСПОРТ

• Паспортные данные
• Механика станка
• Комплектация станка
• Органы управления станка
• Кинематика станка
• ОПИСАНИЕ
• Общее устройство станка
• Конструкция узлов станка
• Станина
• Шпиндельная бабка
• Стол
• Задняя стойка
• Электрооборудование па станке
• Принадлежности
• Оптические устройства
• Электрооборудование
• Кинематика станка

ОПИСАНИЕ

• Цепь главного движения
• Цепь подач
• Управление станком
• Вращение
• Перемещение подвижных органов станка
• Зажимы подвижных органов станка
• Блокировки станка

СМАЗКА УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

• Измерение перемещений подвижных органов станка
• Оптические устройства
• Механизм точного останова по координатам
• Принцип действия механизмов точного останова
• Установка шкалы индикатора механизма точного останова
• Настройка штанг с упорами
• Нарезание резьбы

ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ

• Регулировка подшипников шпиндельного устройства
• Полый шпиндель (станков моделей 2620 и 2620А)
• Полый шпиндель (станков моделей 2622 и 2622А)
• Шпиндель планшайбы
• Расточный шпиндель
• Регулировка зазора в винтовой паре привода перемещения радиального суппорта (для станков моделей 2620 и 2620А)
• Регулировка упорных шарикоподшипников опоры винта в хвостовой части
• Регулировка центрального предохранителя от перегрузки
• Порядок регулировки
• Регулировка зажимных устройств
• Зажим шпиндельной бабки
• Зажим поворотного стола
• Регулировка зажимов
• Регулировка устройства отсчета угла поворота стола через каждые 90°

УКАЗАНИЯ ПО РЕМОНТУ

• Ремонт станка
• Особые указания о возможных ошибках при ремонте

Скачать паспорт горизонтально-расточного станка 2620 в хорошем качестве можно по ссылке расположенной ниже.

Расточные станки: назначение и сферы использования

Применяться такое оборудование может для выполнения таких операций, как:

• нарезание резьбы, внутренней и наружной;
• сверление отверстий глухих и сквозных;
• зенкерование;
• подрезка торцов заготовок;
• торцевое и цилиндрическое фрезерование и т. д.

Чаще всего это оборудование используется для чистовой или получистовой обработки. Однако бывает, что с его применением производят и чистовую. Корпус детали на таких станках обрабатывается редко, но иногда эта операция все же производится. Ремонт расточного станка выполняется примерно по такой же технологии, что и токарного. То же самое касается и особенностей эксплуатации. Конструкцию эти два типа станков имеют схожую. Как и многие другие специальные разновидности оборудования, предназначенного для обработки металлических и деревянных заготовок, расточный станок был когда-то сконструирован на основе именно токарного.

Горизонтально расточной станок 2620В (2А620) в Москве

Москва Санкт-Петербург Астрахань Белгород Благовещенск Брянск и область Великий Новгород Владимир и обл Владивосток Волгоград Вологда и обл Череповец Воронеж Екатеринбург и обл Нижний Тагил

Иваново Ижевск Иркутск Казань (Татарстан) Калуга и обл Кемерово Краснодар и край Красноярск Набережные Челны Новосибирск Новороссийск Курск Липецк Нижний новгород Дзержинск

Новокузнецк Омск Орел Оренбург Пенза Пермь Петрозаводск Псков Ростов-на-Дону Ставрополь Самара и обл Тольятти Саранск Саратов Смоленск

Сургут Сыктывкар Тамбов Тверь Тула Тюмень Уфа и республика Чебоксары Чита Ярославль и область Респ. Казахстан

Все записи Все записи

Горизонтально расточной станок 2620В (2А620)предназначены для комплексной обработки сложных корпусных деталей из черных и цветных металлов.

Ф1 — с цифровой индикациейВ — наличие задней стойкиГ — без задней стойки

Ручное управление, система отсчета — линейка с нониусами, регулирование главного привода – ступенчатое.Диаметр шпинделя – 90(110) мм, габариты стола — 1120×1250 мм.

На станках производится сверление, зенкерование, развертывание отверстий, растачивание отверстий консольными и двухопорными оправками, фрезерование плоскостей (в том числе по прямоугольному контуру), нарезание резьб, обтачивание торцов и цилиндрических поверхностей с помощью радиального суппорта планшайбы.Станки оснащены специальными оптическими устройствами для отсчета координат.

Технические характеристики2620В (2620Г)2622В (2622Г)

Отзывов пока нет.

Добавить отзыв

stanko-prof.ru

Горизонтально-расточной станок 2620В (2А620)

Горизонтально-расточной станок 2620В (2А620) предназначен для комплексной обработки сложных корпусных деталей из черных и цветных металлов.

Ф1 — с цифровой индикацией В — наличие задней стойки Г — без задней стойки

Ручное управление, система отсчета — линейка с нониусами, регулирование главного привода – ступенчатое. Диаметр шпинделя – 90(110) мм, габариты стола — 1120×1250 мм.

На станках производится сверление, зенкерование, развертывание отверстий, растачивание отверстий консольными и двухопорными оправками, фрезерование плоскостей (в том числе по прямоугольному контуру), нарезание резьб, обтачивание торцов и цилиндрических поверхностей с помощью радиального суппорта планшайбы. Станки оснащены специальными оптическими устройствами для отсчета координат.

Сравнительная техническая характеристики горизонтально-расточного станка 2620В

Технические характеристики 2620В (2620Г) 2622В (2622Г)

rustan.ru

2620В характеристики станка

Купить этот станок без посредников:

Технические характеристики:

Станки модели 2620в предназначены для обработки отверстий с точным расположением осей, размеры между которыми заданны в прямоугольной системе координат

Диаметр шпинделя, мм 90 Продольное перемещение шпинделя, мм 710 Частота вращения шпинделя, об/мин 12,5…1600 Крутящий момент шпинделя, Нм 3000 Диаметр планшайбы, мм 630 Размеры поворотного стола, мм 3000 Частота вращения планшайбы, об/мин 8..200 Грузоподъемность поворотного стола, кг 3000 Крутящий момент планшайбы, Нм 2500 Вертикальное перемещение бабки, мм 1000 Усилие подачи шпиндельной бабки, Н 20000 Усилие подачи шпинделя, Н 15000 Усилие подачи стола, Н 20000 Рабочие подачи бабки, мм/мин 1,4..1110 Рабочие подачи шпинделя, мм/мин 2,2..1760 Рабочие подачи стола, мм/мин 1,4..1110 Ускоренные подачи бабки, мм/мин 2500 Ускоренные подачи шпинделя, мм/мин 3000 Ускоренные подачи стола, мм/мин 2000 Число Т-образных пазов стола, шт 7 Тип тиристорного преобразователя ЭПУ-1 Мощность главного привода, кВт 8,5/10 Частота вращения привода, об/мин 1450/2880 Габаритные размеры станка, мм 5300х3400х1000 Масса станка 1110..13200

Купить этот станок без посредников:

mashinform.ru

Описание различных моделей горизонтально-расточных станков

Горизонтально-расточный станок, модели и технические характеристики которого могут быть разными, имеет следующее назначение:

1. Растачивание отверстий.
2. Сверление.
3. Обтачивание деталей с цилиндрической формой.
4. Обработка торцов изделий.
5. Фрезерование.
6. Зенкерование.
7. Нарезка резьбы при помощи изделия с обозначением 2620В.

И это далеко не полный список операций, выполняемых установкой горизонтально-расточным станком. Благодаря чему можно использовать только один вид оборудования для проведения полного цикла изготовления деталей из заготовок. При многосерийном производстве это весьма удобный вариант, не требуется привлечения дополнительной техники.

Наличие шпинделя – одна из отличительных особенностей. Эта часть конструкции бывает горизонтальной, вертикальной. 1 горизонтально расположенный элемент встречается чаще всего.

Шпиндель используется для закрепления приспособлений с режущим действием на горизонтально-расточном станке 2620, включая:

• зенкер;
• сверла;
• резцы;
• фрезы и так далее.

Во время работы параметры определяются диаметром шпинделей. То же касается габаритных показателей станков, в том числе – варианта 2620В.

Об особенностях в конструктивном плане

Особенности конструкции и использованные заготовки позволяют выделить установка специального, универсального назначения.

Горизонтально-расточные станки 2620 бывают:

1. Алмазно-расточными.
2. Координатно-расточными.
3. Горизонтального вида.

Станок горизонтально располагающийся имеет исполнение трех вариантов:

• с двумя направлениями перемещения;
• с движением по одному направлению;
• отсутствие движений.

Шпиндель движется – значит, осуществляется начало работы, формообразование, когда проводится обработка заготовок при помощи горизонтально-расточного станка 2620. Подаваться может как сам инструмент, так и заготовка. Конкретный вариант определяется используемой технологией. Обработка не обходится без дополнительных движений:

1. Использование направляющих при движении люнета.
2. Соединение люнета и задней стойки.
3. Движение стола поперек или вдоль.
4. Шпиндельная бабка, идущая по вертикали. У конструкций 2620В тоже есть такая возможность. Это делает технические характеристики высокими, и относительно варианта 2620а.

Поворотным столом снабжается большая часть станков, со шпинделями 125-миллиметрового диаметра. Столы двигаются как поперечно, так и вдоль. Среди важных дополнений – передние стойки, без движений.

При 125-миллиметровом диаметре шпинделей стойки без проблем двигаются в одном, нескольких направлениях. Но чаще всего встречаются модели горизонтально-расточных станков 2620 с неподвижными составляющими.

Работа — на каком принципе основывается?

Движения подач – главная особенность работы у данных устройств. Здесь надо описать несколько важных элементов и принципов:

• Закрепление режущих инструментов происходит при участии суппорта планшайбы, либо шпинделя. Здесь начинается вращение. Принцип сохраняется и в моделях 2620а.
• Расположение на поверхности подвижного стола, с применением специального приспособления.
• При работе стол перемещается, вдоль или поперек. Модели 2620В такие же возможности.

Передняя стойка участвует в процессе движения шпиндельной бабки, с сохранением вертикального направления. Люнет опоры совмещен со стойкой сзади. Движение двух деталей происходит одновременно.

Когда растачиваются отверстия либо осуществляется нарезка внутренней резьбы, движение поступательного типа осуществляется расточным шпинделем. Когда обрабатывается деталь с помощью горизонтально-расточного станка 2620, двигается планшайба с суппортом, только придерживаясь радиального направления.

Какие модели получили распространение?

Среди всех модификаций горизонтально-расточных станков с ЧПУ и без, наибольшую известность получили следующие варианты:

1. Skoda W200.
2. 2a614, 2л614.
3. 2а622ф4, 2а622.
4. 2620.

Особенности модели 2620

У этого горизонтально-расточного станка с ЧПУ также существует некоторое количество модификаций – 2620Г, 2620В, 2620А, 2А620, 2620. При их применении раньше допустима была обработка деталей с корпусами, имеющих средние и больше размеры. Без выдвижных шпинделей станки не производятся.

Для него характерно наличие планшайб внутри, 90-миллиметровый диаметр. Обрабатываются детали весом меньше 3 тонн. Это подтверждает паспорт ис2а636ф1.

Различия у моделей имеются следующие:

• 2а620Г – задняя стойка отсутствует;
• 2А620В – задняя стойка присутствует;
• 2а620Ф1 – с устройством, осуществляющим цифровую идентификацию.

Это новая разновидность горизонтально-расточного станка с ЧПУ, заменившая морально устаревшие аналоги.

Устройства рассчитаны на то, чтобы обрабатывать детали консольно, даже при наличии корпусов больших размеров. Их вес может доходить до 4 тонн. Обработка не должна доставить хлопот, даже если имеются отверстия, требующие соблюдения точных параметров. И когда сохраняются определенные размеры для связи осей. Иногда так устроены изделия с номером 2Л614.

Обязательной частью оборудования выступают поворотный стол и передняя стойка, сохраняющая неподвижное положение. А вот сам стол перемещается, вдоль либо поперек. На станках этой серии легко фрезеровать заготовки, следуя восьмиугольному контуру. Допустим вариант с круговой подачей стола. Одна из доступных модификаций – ис2а636ф1.

В конструкции присутствует и выдвижной шпиндель, с диаметром в 110 миллиметров. Плиты в одном положении монтируются на бабку шпинделя, с торца стенки. Так работает и модель горизонтально расточного станка 2а614.

Из главных характеристик стоит отметить высокую жесткость, способность сопротивляться вибрациям. Благодаря чему срок службы шпиндельного устройства увеличивается. Консольные технологии повышают эффективность. Обработка торцевых поверхностей деталей становится возможной благодаря съемной планшайбе. Расточка отверстий большого диаметра упрощается. Свойство есть у вариантов 2Л614.

Разновидность конструкций определяет наличие тех или иных дополнительных деталей:

1. Вариант с ЧПУ.
2. Технологии идентификации по цифровому типу.
3. Отсчеты координат в цифровом виде, для обработанной детали это важно.

2а614 — чем отличается модель?

Главное назначение модели с обозначением 2а614 – детали корпусного типа, до 2-тонного веса. Упрощается работа с конструкциями, где есть отверстия точных размеров со связью, предполагающей соблюдение параметров между осями. Расточные станки серии 2а614 – устройства универсального типа, открывающие доступ к следующим возможностям, как и изделия 2Л614:

• Обрабатывание канавок кольцевого устройства.
• Стачивание поверхности на торцах.
• Работы с выборкой, фрезерованием.
• Отверстия с разверткой.
• Зенкерование.
• Расточка отверстий. С этой функцией справляются и горизонтально расточные станки 2а622.
• Сверление.

Производитель может дополнительно установить резьбонарезное устройство, если есть необходимость. Даже на конструкцию 2Л614.

Обязательным дополнением становится зажимание инструментов механизированным способом. Для приспособления характерна высокая устойчивость к вибрационным воздействиям. Уровень производительности так высок, а управление такое удобное, что работа требует минимум усилий и вложений. Уровень точности также будет удивлять лишь приятно. Но этим могут похвастаться и горизонтально-расточные станки 2а622.

Стол с поворотом встраивается в любые конструкции. Он осуществляет движение вдоль, поперек шпиндельной части. Характерно наличие стоек впереди, не меняющих положение. Как и у модели 2Л614.

Работа также осуществляется за счет встроенной планшайбы, с радиальным суппортом. Шпиндель и планшайба не смогли бы двигаться без участия электромотора на переменном токе. Для этого используется скоростная коробка, с зубчатым устройством. Рукояточный механизм выбора передач тоже становится незаменимым помощником.

Мотор на постоянном токе отвечает за организацию подач. Широты спектра регулирования хватает, чтобы решение вопроса не вызвало дополнительных проблем. Величину подачи можно изменить в любой момент, не останавливая движение. Такую возможность обеспечивают и в моделях горизонтально-расточных станков 2м614.

2Л614 – о характеристиках оборудования

Этот станок также представляет группу с универсальными изделиями. Его применяют при обработке корпусных деталей, имеющих вес не больше 1000 килограмм. Характерны и другие особенности:

1. Оснащение встроенным поворотным столом. Стандартные движения – с использованием продольного, поперечного направления. Их придерживаются и в изделии 2а622ф4.
2. Стоит отметить наличие передней стойки, которая неподвижна.
3. Среди главных агрегатов – электромотор на переменном токе, отвечающий за организацию вращательного движения, которое осуществляется при участии шпинделя, планшайбы.
4. Управлять процессом легче при использовании механизма выбора передач с рукояткой. Как и в варианте 2а622ф4.

Станок-модификация 2л614 всегда дополняется не только планшайбой встроенной разновидности, но и суппортом, двигающимся радиально. Список выполняемых операций больше благодаря радиальному суппорту.

При обработке можно использовать так называемый выдвижной шпиндель. Тогда фрезерные работы позволяют не использовать суппорт радиального типа.

Станки принесут пользу предприятиям в сфере механики, инструментального производства. По точности есть соответствие категории, обозначаемой H. По-другому устроены изделия 2а622Ф4.

Видео: горизонтальный расточной станок с ЧПУ.

Skoda W200 – чем хороша данная модель?

Вариант актуален для владельцев проектов производства поштучно, мелкосерийно. В том числе – для деталей, корпусов серьезных габаритов. В зависимости от договоренности с заказчиками, производители могут поставлять два варианта: с контроллером УЦИ, либо при поддержке варианта ЧПУ. Немного по-другому устроены горизонтально-расточные станки 262Г.

Кроме того, любая модель оснащается:

• Угловыми головками.
• Шпиндельной установкой 200-миллиметрового диаметра, с выдвижным корпусом.
• Столом поворачивающегося типа, движение у которого – вдоль-поперек.
• Плитой, остающейся в одном положении.
• Стойкой, с поперечно-подвижным устройством. Которая есть и у 2а622Ф4.

Детали могут иметь максимальный 20-тонный вес при подобных обстоятельствах. Станок позволяет осуществлять нарезание резьбы, использовать фрезу на торце, обрабатывать торцы, и многие другие операции. Это современная конструкция, при производстве которой используются только комплектующие высокого качества.

Модель 2а622Ф4 не стала исключением. Ведь при выполнении подобных операций ошибки недопустимы. Одно из лучших предложений, доступное участникам Европейского рынка. Широко используется в экспорте, поставляется представителям зарубежных стран.

metmastanki.ru

Координатно-расточные станки

Главной особенностью координатно-расточных станков (рис. 3) является высокая точность обработки деталей.

Рисунок 3. Координатно-расточной станок.

Достигается повышенная точность обработки благодаря применению различных высокоточных механизмов расчета координат, по которым осуществляется движение резца. Есть несколько основных способов расчета координат, внедряемых на координатно-расточные станки:

• индуктивный;
• механический;
• оптико-механический;
• электронный.

Шпиндель на станках этой подгруппы располагается вертикально. Но иногда встречаются модели с горизонтальным расположением шпинделя. Шпиндельная головка, помимо изменения скорости и направления вращения, также осуществляет рабочую подачу, увеличивая или уменьшая глубину проникновения резца в деталь.

Стол имеет две степени свободы. Закрепленная на столе деталь способна перемещаться в продольном и поперечном направлении. При этом величина этих перемещений с высокой точность контролируется координатной системой.

Также на координатно-расточных станках, помимо выполнения всего спектра операций, характерных для станков расточной группы, выполняются разметочные операции.
