Проверочный расчет шпоночных соединений


Расчет ненапряженных шпоночных соединений

Основными критериями работоспособности ненапряженных шпоночных соединений являются прочность шпонки на срез и прочность соединения на смятие.Расчеты на срез и смятие основаны на предположении, что соответствующие напряжения распределены по сечениям равномерно. Расчетная формула на срез шпонки (рис.2.9) имеет вид
τср = 2Т/(dAср) ≤ ,

где Т – вращающий момент; d– диаметр вала; Аср = b·lp– площадь среза шпонки (плоскость возможного среза показана на рис.2.9 волнистой линией).

Рис. 2.9. Схема расчета шпонки на срез

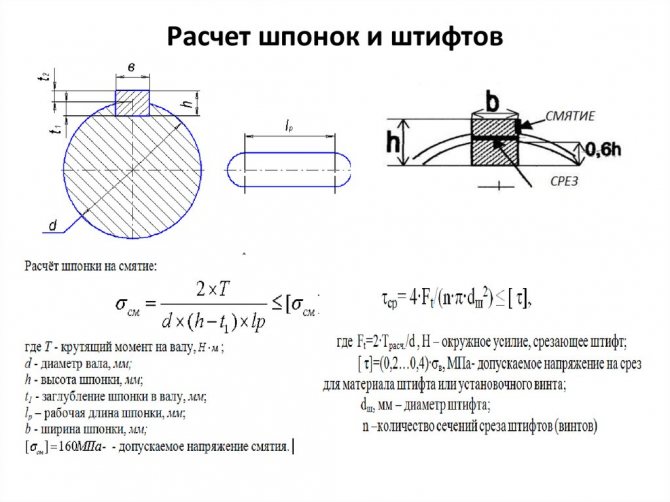

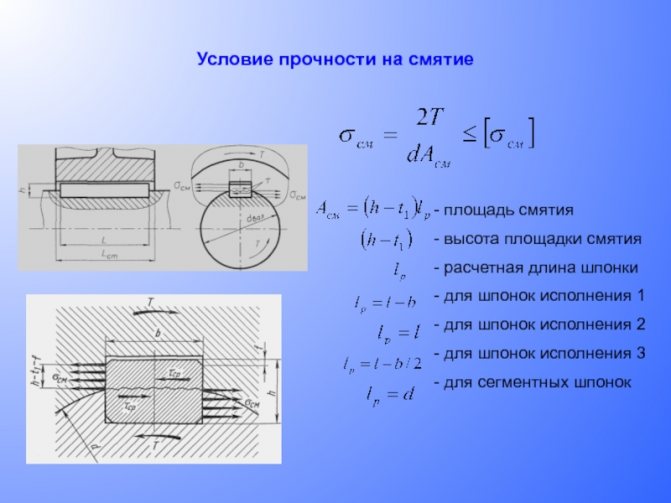

Расчетная формула шпоночного соединения на смятие имеет вид

σcм= 2Т/(dАcм) ≤ ,

где Асм = (h– tt)lp; (h– t1)– высота площадки смятия; lр– расчетная длина шпонки (lр= l–bдля шпонок исполнения А, lр= lдля шпонок исполнения В, lр= l–b/2для шпонок исполнения С, (см. рис.1.27); lр= dдля сегментных шпонок приняты следующие обозначения: d– диаметр шпонки; D– диаметр вала (см. рис.1.28).

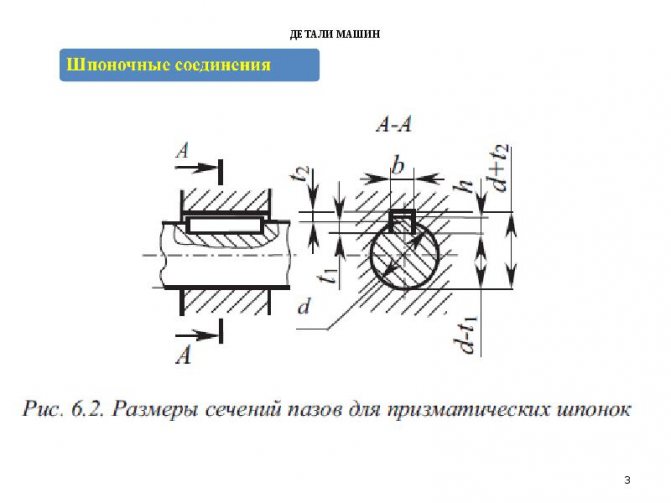

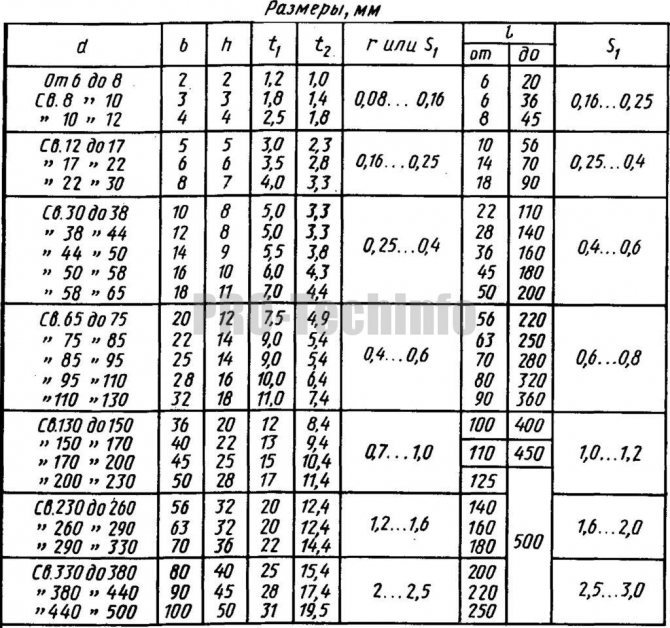

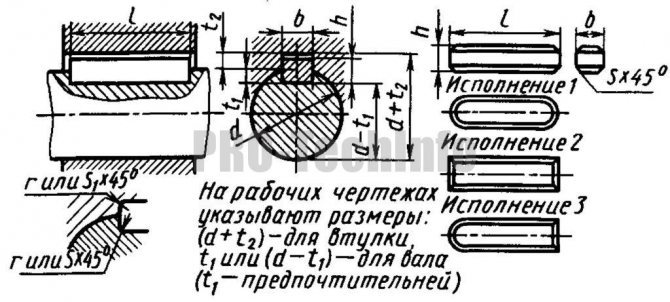

Размеры стандартных призматических и сегментных шпонок установлены в зависимости от диаметра вала по условию прочности шпонки на срез, поэтому основным для таких соединений является проверочный расчет на смятие, а расчет на срез необходим лишь для нестандартных шпонок и особо ответственных конструкций. Если требуется определить длину призматической шпонки, то ее также определяют из расчета на смятие. Обычно длина призматической шпонки должна быть на 3…10мм меньше длины ступицы, насаженной на вал детали.

Материалы шпонок и допускаемые напряжения. Согласно действующим стандартам, шпонки должны изготовляться из сталей с временным сопротивлением разрыву не менее 590 МПа. Сортамент чистотянутых среднеуглеродистых сталей для сегментных и призматических шпонок также регламентирован стандартом. Легированные стали применяют для специальных шпонок.

Допускаемые напряжения на смятие для неподвижных шпоночных соединений принимают в зависимости от предела текучести:

= σт/,

где допускаемый коэффициент запаса прочности = 1,9…2,3 при постоянной нереверсивной нагрузке; = 2,9…3,5 при переменной нереверсивной нагрузке; при реверсивной нагрузке значения увеличиваются на 30%. При чугунных ступицах = 70…100МПа. Для подвижных шпоночных соединений в целях предупреждения задира и ограничения износа допускаемые напряжения смятия уменьшают в 3…4 раза.

Допускаемые напряжения на срез для шпонок принимают в пределах

= 60…100 МПа

(меньшие значения берут при динамических нагрузках).

Болт, установленный в отверстие с зазором (рис. 8), нагружен поперечной силой.

Рис. 8 В этом случае болт затягивается такой силой затяжки F3, чтобы возникающая при этом сила трения Fƒ на поверхности стыка соединяемых деталей была не меньше внешней сдвигающей поперечной силы F. В результате этого болт работает на растяжение от силы F3. Необходимую силу затяжки болта определяют из условия
ƒƒ=0,15…0,2

Проектный расчет болта в этом случае производят с учетом 20%-ного запаса от сдвига деталей и с учетом крутящего момента при затяжке болта см. формулу

Для уменьшения диаметра болта, установленного в отверстии с зазором и нагруженного поперечной силой, применяют различные устройства, разгружающие болт от восприятия поперечных сил, например разгрузочную втулку (рис. 9), шпонку (рис. 10), штифт и т. д. При использовании разгрузочного устройства диаметр болта обычно принимают конструктивно.

Рис. 9 Рис. 10

Сегментные

Шпонки, собой представляет части окружности, называют сегментными. Они имеют полукруглый низ. Порой Для снижения их глубины, часть полукруга срезают.

Расчет сегментной шпонки выполняется подобно призматической, потому как толщина и поверхность для работы – высота выступающей части, работают в похожих условиях.

Заготовкой под обработку служит поковка. При малых нагрузках делаются из круглого проката, но тогда нагрузка идет вдоль волокон стали и при динамических нагрузках особого значения деталь может срезаться.

Совсем другая технология соединения и передачи крутящего момента. Шпоночные соединения делаются не по радиусу, а в срезе валов, размещенных в одной оси. В большинстве случаев имеют форму круга. Рассчитываются на срез, потому как площадь взаимные действия большая.

Делаются из калиброванного прутка и проката. На место ставятся в сборочном процессе, заводятся в одну деталь, после вторую и соединение крепится от осевого смещения.

Преимущества и недостатки шпонок

  • У шпоночных соединений очень много преимуществ, поэтому они широко используются в машиностроении, несмотря на то что существуют многие другие способы передачи крутящего момента между вращающимися деталями.
  • Простая конструкция. Шпонки можно легко рассчитать и подобрать для любой системы «вал-ступица».
  • Удобный монтаж. Они легко устанавливаются и снимаются с помощью обычного ручного инструмента.
  • Цена. Доступная стоимость – одно из главных преимуществ. И оптом, и в розницу шпонки можно купить по очень низким ценам.

Конечно, есть и недостатки. Основными из них считаются:

  • ослабление вала и ступицы шпоночными пазами, которые, кроме всего прочего, являются концентраторами напряжений;
  • недостаточно надежная работа шпонок при ударных, реверсивных и циклических нагрузках.

Характеристики шпоночной стали

Приведенная выше информация указывает на то, что сталь для шпонок должна обладать определенными эксплуатационными характеристиками. Из названия материала можно сразу определить область ее применения. Среди особенностей отметим следующее:

  1. Металлическая шпонка производится зачастую при применении металла, который отвечает ГОСТу 8787-68.
  2. Зарубежные производители учитывают стандарт DIN
  3. В большинстве случаев используется шпоночный прокат, представленный конструкционной углеродистой сталью.
  4. Особенностью можно назвать то, что поверхностный слой обладает лучшими эксплуатационными характеристиками.
  5. Повысить основные характеристики можно за счет проведения различного рода термической обработки. Часто твердость повышается путем закалки или выполнения отпуска.

Используемая марка стали хорошо поддается холодному и горячему волочению. За счет этого проводится выпуск объемной или комбинированной калибровки.

Довольно большое распространение получил шпоночный материал 8×7. Применение стандартов на момент производства заготовок позволяет существенно упростить задачу по выпуску промежуточного элемента

При выборе материала уделяется внимание нижеприведенным моментам:

  1. Твердость поверхностного слоя.
  2. Устойчивость материала от воздействия окружающей среды.
  3. Степень обрабатываемости.

Распространенные сплавы могут применяться для изготовления призматических и других вариантов исполнения промежуточных элементов, который устанавливается для передачи усилия. Стоит учитывать, что чаще всего шпоночная сталь применяется при создании прямоугольных брусков различных размеров, которые устанавливаются на валу.

Классический вариант представлен маркой Ст45. К ключевым особенностям отнесем:

Это конструкционная углеродистая сталь обыкновенного качества, стоимость которой относительно невысокая. Традиционно используется при изготовлении ответственных деталей

Не стоит обращать внимание на то, что подобная марка не подается сварке

Кроме этого, может применяться марка Ст50, свойства которой не существенно отличаются от предыдущего варианта.

В случае, когда нужно существенно повысить прочность соединения следует уделить внимание возможности применения легированных сплавов. Внесение в состав определенных химических элементов позволяет существенно повысить эксплуатационные характеристики. Примером можно назвать марку 40Х, которая характеризуется следующими особенностями:

Примером можно назвать марку 40Х, которая характеризуется следующими особенностями:

  1. Твердость варьируется в пределе 35-45 HRC. Для повышения этого показателя проводится термическая обработка, а также отпуск для снижения вероятности появления внутренних напряжений.
  2. Внесение хрома позволяет несколько повысить степень защиты материала от воздействия повышенной влажности. Этот момент определяет то, что коррозия на поверхности не появляться в течение длительного периода применения изделия.
  3. Концентрация углерода в районе 0,4% обеспечивает требуемую прочность и твердость изделия. При этом в состав могут включаться и другие вещества в небольшой концентрации, за счет чего обеспечиваются требуемые эксплуатационные характеристики.

Также могут применяться и другие сплавы с особыми эксплуатационными характеристиками, к примеру, с хорошей устойчивостью к воздействию повышенной температуры. Выбор проводится в зависимости от эксплуатационных характеристик и многих других моментов.

Площадь внешней поверхности

При монтаже различных магистралей может потребоваться их утепление, гидроизоляция, покраска и пр. Для этого нужно выяснить площадь трубопровода, что разрешит посчитать количество материала. Дабы выполнить этот расчет, нужно длину окружности наружного сечения умножить на длину трубы.

Формула определения окружности выглядит следующим образом — L=?D. Длину отрезка трубы обозначим как H.

При таких условиях площадь наружной окружности трубы будет выглядеть следующим образом — St=?DH м2, где:

  • St — площадь поверхности трубы, которая измеряется в метрах квадратных.
  • ? — Число «пи», которое постоянно равняется 3,14;
  • D — внешний диаметр;
  • H — как уже было сообщено выше, обозначает длину трубы в метрах.

К примеру, имеется труба длиной 5 метров и диаметров 30 см. Ее площадь поверхности равняется St=?DH=3,14*0,3*5=4,71 квадратных метров.

На базе приведенных выше формул кроме этого возможно выполнить площадь объема и расчёт трубопровода внутренних его стенок. Для этого нужно только поменять в расчетах величину внешнего диаметра на величину внутреннего. Все эти параметры смогут потребоваться при монтаже бытового трубопровода.

Классификация

Сортамент водопроводных труб из стали включает трубы бесшовные и сварные, оцинкованные и не имеющие антикоррозионного покрытия.
Основная характеристика любой трубы — ее диаметр. В случае водопроводных труб более важен внутренний диаметр трубы (ее просвет); внешний зависит от толщины стенок и влияет на способность трубы выдерживать внешние механические воздействия, на срок ее износа и на то, какое давление воды она может выдержать без деформации и разрыва.

Пропускная способность водопроводных труб линейно зависит от их внутреннего диаметра. Помимо диаметра, безусловно, на проходимость трубы оказывают влияние и другие факторы: количество и угол изгибов трубы, шероховатость внутренней поверхности, наличие запорной арматуры.

Сортамент труб водопроводных из металлопластика и полипропилена, применяемых при создании водопроводов в домах и квартирах, включает трубы диаметром от 16 до 40 мм.

Безусловно, большинство производителей предлагает и трубы большего диаметра, но во внутридомовых магистралях они практически не используются в силу трех причин:

  • Монтаж труб большого диаметра становится крайне трудоемким. Накидную гайку на фитинге при диаметре металлопластиковой трубы больше 50 мм затягивать придется ключом не меньше пятого номера.
  • Поскольку трубы из современных материалов не снижают проходимость со временем, нет необходимости делать поправки на последующее сужение просвета.
  • Гладкая внутренняя поверхность создает минимальное сопротивление движению воды. Раз так — для любого разумного потребления воды даже в многоквартирном доме больший диаметр просто не нужен.

Тут нечему создавать сопротивление току воды

Итак, подводя итоги: важные в практическом плане характеристики труб водопроводных — это физические свойства трубы (вытекающие из того, из какого она сделана материала) и ее диаметр.

Метод расчета

Расчет шпонки по исходным данным можно создать при помощи программ на компьютере. Самые простые, и хорошие в использовании: MS Excel и OOo Calc. Программа в себя включает расчетные формулы, имеет все нормализованные размеры на валы, ступицы и шпонки.

Для выполнения метода расчета применяем пример с настоящими числами. Их следует заносить в строгой очередности в раздел с синими надписями значений. Проставлять цифры следует в свободную колонку между виртуальными обозначениями из формул и единицами измерения. К примеру:

  1. Вращающий момент на валу – 300 Н/м.
  2. Диаметр вала – 45 мм.
  3. Глубина паза на валу – 5,5 мм.
  4. Высота шпонки – 9 мм. Подбирается по справочной таблице, которая есть в программе.
  5. Ширина шпонки – 14 мм.
  6. Длину шпонки – 63 мм.

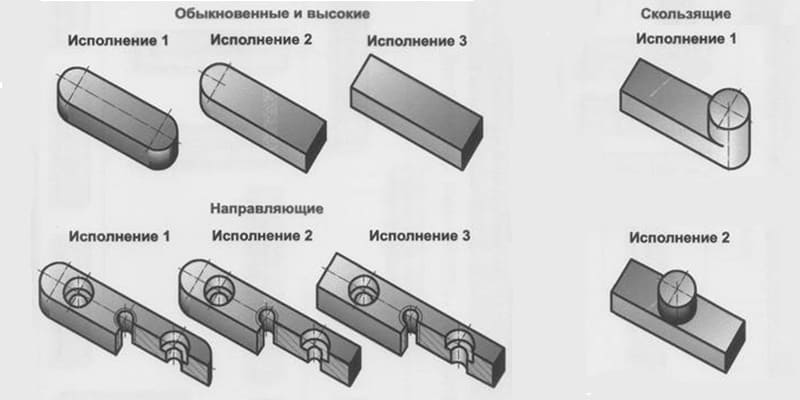

  7. Вариант выполнения – 1. С прямыми углами, или округленными торцами с одной или 2-ух сторон. Выбираем с полукруглыми торцами. По спецификации они обозначаются 1.
  8. Величина допускаемого при смятии напряжения – 90 Мпа.
  9. Напряжение среза – 54 Мпа. Значение берется как 60% от величины смятия.

Результаты расчетов программа выдаёт в той же таблице, только ниже, это действующие величины стрессов смятия и среза, нагруженность соединения по этим напряжениям.

В таблице приведены результаты расчета на компьютерной программе MS Excel.

Наименование критерияФормула расчетаПолученное значение
Напряжение смятия действующее?см=2*T/(d*(h-t1)*Lp)77,7 МПа
Напряжение действующее среза?см=2*T/(d*(h-t1)*Lp)19,4 Мпа
Нагруженность по напряжению смятияsсм=?см/см>86,40%
Нагруженность по срезуSср=TСР/ср>36,00%

Расчет на смятие и срез выполняется примерный, потому как не принимается во внимание много факторов, влияющих на практический размер нагрузки:

  • неравномерное соединение по всей плоскости;
  • наличие фасок на детали, уменьшающих площадь;
  • не прилегание на скругленных торцах втулки на зубчатом колесе.

В работе в большинстве случаев делают расчет на смятие, потому как эта сила влияния существенно превосходит давление на срез. При разрушении в результате перегрузок, начинается деформирование поверхности соприкасания деталей, потом шпонка срезается. При расчитывании механизмов, результат умножается на прочностный коэффициент. Для любого вида машин он различный.

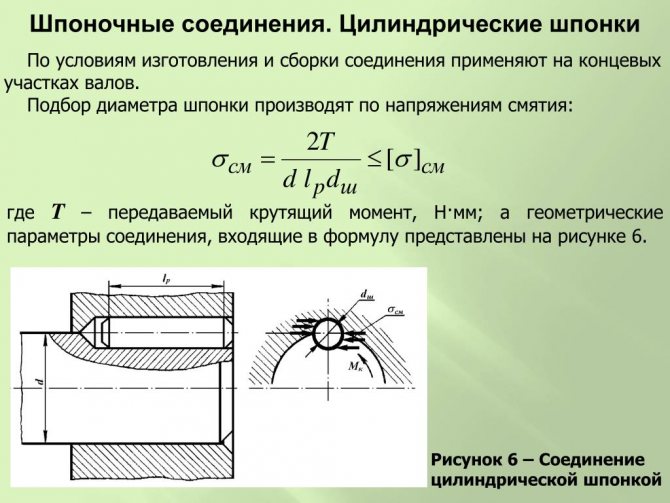

Программы подойдут и для расчета круглых шпонок. Площадь влияния и сечение берутся по аналогичности с призматическими, рассчитываются через радиус.

Теоретическая база

Произвести расчет сварных соединений – это значит определить границы предельно допустимой нагрузки, исходя из технических свойств материала и самого шва. Для стыковых соединений нагрузки центрального сжатия и растяжения рассчитываются по формуле: N/tlw ≤ Rwyγc.

N – предельная нагрузка.

t – минимальная толщина заготовок.

lw – расчетная длина шва. Чтобы определить расчетную длину необходимо общую длину шва уменьшить на величину 2t.

γc – коэффициент условий работы. Параметр указан в отдельной таблице СНиП II-23-81.

Угловые швы испытывают продольные и поперечные нагрузки. Расчет производится на два среза, один из которых представляет собой сечение по металлу, а другой – по границе сплавления. В первом случае необходимо пользоваться формулой:

N/(βfkflw) ≤ Rwfγwfγc, где коэффициент βf берется равным 0,7, kf – катет углового шва, lw – расчетная длина, коэффициенты условий работы γ равны единице, кроме некоторых климатических районов, где он составляет 0,85. Более точные значения коэффициентов при различных параметрах катетов швов берутся из таблицы:

Вид сварки при диаметре сварочной проволоки d, ммПоложение шваКоэффициентЗначения коэффициентов βf и βz при катетах швов, мм
3-89-1214-1618 и более
Автоматическая при d = 3 — 5В лодочкуβf1,10,7
βz1,151
Нижнееβf1,10,90,7
βz1,151,051
Автоматическая и полуавтоматическая при d = 1,4 — 2В лодочкуβf0,90,80,7
βz1,051
Нижнее, горизонтальное, вертикальноеβf0,90,80,7
βz1,051
Ручная; полуавтоматическая проволокой сплошного сечения при d < 1,4 или порошковой проволокойВ лодочку нижнее, горизонтальное, вертикальное, потолочноеβf0,7
βz1

Угловые швы после расчета размеров должны свариваться электродами или проволокой. Расчетные сопротивления были приведены выше. Они касаются элементов из стали с высшей степенью текучести до 285 МПа. Значение Rwf должно превышать значение Rwz. При ведении ручной дуговой сварки Rwf превышает Rwz в 1,1 раза. Однако этот показатель не должен быть более Rwzβz / βf. Для сталей с пределом текучести более 285 МПа справедливо следующее соотношение:

Rwz <� Rwf ≤ Rwzβz / βf.

Группы климатических районов, влияющих на коэффициент работы, назначены в одной из таблиц приложения к СНиП.

К понятию расчета сварного шва относится также определение момента сил, действующих перпендикулярно плоскости шва. Для соединений, в которых присутствуют угловые швы, данный показатель также рассчитывается по двум сечениям.

В сечении по металлу:

В сечении по границе сплавления:

M – рассчитываемый момент;

Wf – момент силы сопротивления сечения по металлу;

Wz – момент силы сопротивления сечения по границе сплавления.

Момент сил, действующих в плоскости шва, определяется следующим образом:

по металлу шва.

по границе сплавления:

Jfx и Jfy – моменты инерции сечения по металлу, взятые относительно главных осей этого сечения;

Jzx и Jzy – моменты инерции по границе сплавления;

x и y – координаты точки шва, которая максимально удалена от его центра тяжести.

Можно рассчитать результирующее действие продольных и поперечных сил, а также момент этой результирующей. Если геометрическую сумму напряжений в сечении по металлу обозначить, как τf, а в сечении по границе – τz, то необходимые условия расчета будут выглядеть следующим образом:

τf ≤ Rwfγwfγc;

τz ≤ Rwzγwzγc.

Для сварных стыковых соединений определено соотношение, согласно которому оцениваются нормальные напряжения в сварном шве. Но так как эта формула приведена для распределения нагрузки на балку, то величины напряжений по плоскостям балки следует заменить на нормальные напряжения в зоне шва по взаимно перпендикулярным направлениям. Получится следующее выражение:

Осталось рассмотреть еще одно соединение – тавровое. В ситуации, когда разделка кромок подразумевает неполный провар, расчет продольной нагрузки производится следующим образом:

Формулы приведены соответственно для двух сечений. Величина h показывает глубину разделки кромок.

Материал шпонок

Для изготовления шпоночного соединения применяют калибровочный металлопрокат. Чаще всего используется сталь марки 45. Она относиться к углеродистым сталям обычного типа, которая часто применяется для производства деталей высокой прочности. Сталь используется в виде бруска длиной 1 м.

В некоторых случаях может применять углеродистая сталь марки 50. Она необходима, когда требуется повышенные прочностные свойства полученных шпонок. Реже применяются легированные стали, например, марки 40х, для которой характерен высокий показатель твердости, достигаемый путем термической обработки.

Стальные заготовки обрабатываются с помощью фрезы, сверлильных станков, станков для рубки, шлифовальных машин и других инструментов. Используемые станки имеют блок управление, который позволяет с помощью числовых программ изготовить деталь необходимых параметров.

Цена полученной шпонки довольно низка, поэтому приобрести необходимую деталь довольно легко. Но в некоторых случаях, когда есть необходимость срочного получения шпонки, изготовить ее можно самостоятельно. Чаще всего подобная необходимость возникает в сельском хозяйстве, где во время сезонных работ часто возникают поломки, которые нужно отстранить. При этом ближайшие точки продажи необходимых деталей находиться на расстоянии в несколько десятков километров.

Имея небольшое количеству инструмента под рукой и заготовку из соответствующего материала, можно быстро изготовить временную замену. При соблюдении технических характеристик, полученная деталь сможет полноценно заменить заводскую, но лучше всего при первой возможности приобрести шпонку нужной прочности и геометрических параметров. Это необходимо для избежание преждевременного износа механизмов.

В качестве материала лучше использовать разные породы дерева, для шпонки подойдет более мягкий материал чем основной. Это позволит обезопасить основную конструкцию от повреждений в случае повышенной нагрузки. Легче заменить шпонку чем большой конструкционный узел.

Для предотвращения проникания влаги в железобетонные конструкции используются специальные шпонки – ватерстоп. Изготавливают их из резины высокого качества и ПВХ. Это позволяет добиться необходимой степени водонепроницаемости и стойкости к растворам агрессивных химических веществ.

Сталь 45 калиброванная

Калиброванная сталь Ст45 давно проявила себя как очень прочное надежное сырье. Заготовки из такого типа материала отлично подходят для последующей их переработки и изготовления всевозможных деталей и запчастей для различных видов техники. Как правило, сталь 45 калиброванная служит основой для создания валов, муфт, плунжеров, маховиков и других деталей. Та как она способна функционировать в крайне тяжелых рабочих условиях, то её смело можно использовать во множестве промышленных производственных отраслей:

  • В строительстве зданий и сооружений
  • При производстве машин и спецтехники
  • Для изготовления судов и летательных аппаратов

Благодаря своему химическому составу, в котором содержится никель, фосфор и хром, сталь 45 калиброванная обладает устойчивостью к коррозионному воздействию, правда, не совсем высокой, так как процентное соотношение этих веществ небольшое. А наличие таких компонентов как углерод, кремний, марганец, сера, мышьяк и медь в структуре этого сплава позволяет ему выдерживать разные механические воздействия. По мере необходимости Ст45 можно заменить на приблизительно аналогичные по характеристикам марки 40Х, 50Г2, Ст50.

Особенности и применение шпоночного материала

Шпонка — деталь машин и механизмов продолговатой формы вставляемая в паз соединяемых деталей шпоночного соединения для передачи крутящего момента.

Шпоночный материал служит сырьём для изготовления

шпонок призматических по ГОСТ 23360-78. Такие шпонки применяются в качестве клинового стопорного элемента в осевых деталях вращения механизмов и оборудования для предотвращения их проворачивания и передачи вращения с одного элемента на другой. Одновременно шпонка является своеобразным предохранителем от перегрузок при заклинивании вращения — в такой ситуации всё избыточное усилие принимает на себя шпонка, и она «срезается», сохраняя целыми дорогостоящие зубчатые колёса, валы, шкивы и прочие детали механизмов.

Шпоночный материал — это калиброванная нахолодную упрочнённая сталь 45. Длина порезки — 1 метр. Применяется как исходное сырьё для изготовления призматических шпонок по ГОСТ 23360-68.

Сортамент сечений шпоночного матерала

Продажа от 1 метра. Отправка по Украине транспортными компаниями.

Скачать ГОСТ 8787-68 можно в разделе «Спецификация»

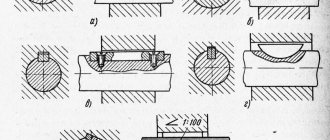

Характеристика шпоночных соединений

Шпонка представляет собой продолговатую деталь, которая вставляется в паз, вырезанный в валу. Они имеют в разрезе разную форму и делятся:

  • призматические;
  • круглые;
  • сегментные;
  • тангенциальные;
  • клиновые.

По исполнению различают ненапряженные и напряженные соединения.

Призматические шпонки устанавливаются с легким натягом. Аналогично собирают сегментное соединение. Происходит центрирование без монтажных напряжений. Такие соединения относят к ненапряженным.

Ступица имеет сквозную выборку по отверстию и надевается на выступающую из вала шпонку.

Прочность шпоночного соединения рассчитывают:

  • на срез;
  • на смятие.

Обычно расчет ведется на смятие шпонки, поскольку разрушение начнется с него. Срез шпонки возможен только в случаях, когда напряжение сконцентрировано по линии соприкосновения вала и ступицы при неправильной подгонке шпонок. Если сечение детали значительно меньше ее высоты, он может срезаться. Это используют, когда нужен предохранительный механизм от перегрузок. Менять детали зубчатого зацепления дорого и долго, проще переставить шпонку.

Выбор шпонки для расчета осуществляется по диаметру вала подбором соответствующих ему соединительных деталей. Длина вычисляется по нагрузке, чтобы она ее выдержала. Все детали имеют стандартные размеры, и выбираются по таблице округлением до большей, чем расчетная деталь.

На смятие расчет делается по формуле:

= 0,5DKLδсм

Где: Mкр max – максимальный крутящий момент, допустимый на валу;

D – диаметр вала, соответственно 0,5 d его радиус;

K – высота выступающей из паза вала части шпонки ;

L – длина;

δсм – допускаемое напряжение при смятии.

Откуда расчетный размер длины шпонки высчитывается по формуле:

L = Mкр/0,5DKδсм

Где Mкр – крутящий момент вала.

Подбор детали нужного размера делается по таблице нормализованных длин для шпонок. Значение округляется до ближайшего размера. Например, в результате расчета получили расчетную длину 16,6. 16 мм будет мало, следующее значение 18 мм подходит.

Проверка правильности расчета делается на срез, по формуле:

= 0,5(D+K)bL

Где: τср – допустимое значение на срез.

Минимальная расчетная длина детали на срез проверяется по формуле:

L = Mкр/0,5(D+K)b

Расчетная длина по второй формуле должна быть больше. Сравнением 2 чисел определяется нагруженность соединения.

При больших нагрузках ступица может оказаться короче расчетной длины шпонки. В этом случае устанавливается 2 детали. Надо учитывать погрешность изготовления деталей и неравномерно распределенную нагрузку. Расчетный коэффициент нагрузки при 2 соединениях 0,75.

Пазы делаются под углом 180° и располагаются напротив. Для упрощения технологии обработки, рекомендуется на разных диаметрах одного вала фрезеровать одинаковые пазы. Операция проводится с одной установки и инструмент не выходит из оси.

4.2. Срезные соединения

4.2.1. При действии продольной силы, проходящей через центр тяжести соединения, распределение этой силы между болтами следует принимать равномерным. При действии на соединение изгибающего момента распределение усилий между болтами следует принимать пропорционально расстояниям от центра тяжести соединения до рассматриваемого болта (при треугольных эпюрах распределения усилий между болтами, рис. 2).

Рис. 2

4.2.2. Болты, работающие на срез от одновременного действия продольной силы и изгибающего момента, необходимо проверять на равнодействующее усилие.

4.2.3. Расчетное усилие (кН), которое может бить воспринято одним болтом, следует определять по формулам:

на срез —

N

bs = 0,1·
R
bs·
γ
b1·
A
·
n
b,(4)

на смятие —

N

bp = 0,1·
R
bp·
γ
b1·γb2·γ(t)·
a
b,(5)

Обозначения, принятые в формулах (4, 5):

γ

b1 — коэффициент условий работы, учитывающий не одновременность включения болтов в работу, который следует принимать по табл. 4;

γ

b2 — коэффициент условие работы, учитывающий расстояния вдоль усилия от края элемента до центра ближайшего отверстия и между центрами отверстий, который следует принимать по табл. 5;

A

=
nd
2/4 — расчетная площадь, сечения стержня болта, см2;

n

b — число расчетных срезов одного болта;

γ(t) — коэффициент, учитывающий толщину соединяемых элементов, определяемый

(6)

t

— наименьшая суммарная толщина элементов, снимаемых в одном направлении;

d

b — номинальный наружный диаметр стержня болта, см.

Таблица 4

характеристика соединения Коэффициент условий работы соединения γв1
Одноболтовое в расчетах на срез и смятие 1,0
Многоболтовое в расчетах на срез и смятие 0,9

Таблица 5

характеристика соединения Коэффициент условий работы соединения γв2
Одноболтовое и многоболтовое в расчете на смятие:
при 1,5d


a
< 3
d

0,25 a

/
d
+0,5

при a

≥ 3
d

1,25

Примечание.

Расстояние
b
должно быть больше расстояния
a
по крайней мере на 0,5
d
. В противном случае
a
=
b
-0,5
d
.

Расчетные усилия, которые могут быть восприняты одним болтом многоболтового соединения на срез с одной плоскостью среза, приведены в .

Расчетные усилия, которые могут быть восприняты одним болтом М24 многоболтового соединения на смятие (при R

bp = 1,48·
R
un, а = 2
d
;
b
= 2,5
d
), приведены в .

4.2.4. Количество n

болтов в соединении при действии продольной силы
N
(кН) следует определять по формуле

(7)

где Q

b — меньшее из расчетный усилий для одного болта
N
bs и
N
bp, вычисленных согласно требованиям настоящих рекомендаций.

4.2.5. Возникающие при работе соединений перемещения смятия каждого элемента и от действия нормативных нагрузок следует определять:

а) при N

bp≤
N
bs — по табл. 6.

Расчетное сопротивление смятию R

bp, МПа

Перемещения смятия каждого соединяемого элемента u

, мм, от действия нормативных нагрузок при
K
=
Q
расч/
Q
норм

1,0 1,1 1,2 1,3 1,4
0,94 R

un

1,0 0,8 0,75 0,7 0,65
1,17 R

un

1,75 1,4 1,1 0,9 0,75
1,48 R

un

3,0 2,4 2,0 1,6 1,35
1,58 R

un

3,5 2,8 2,3 1,9 1,6

Обозначения, принятые в табл. 6:

Q

расч. — сила, действующая на соединение от расчетных нагрузок;

Q

норм. — то же от нормативных нагрузок.

Примечание.

При определении перемещений смятия каждого соединяемого элемента для промежуточных значений
K
=
Q
расч/
Q
норм допускается линейная интерполяция.

Допускается принимать величины перемещений смятия каждого соединяемого элемента u

, от действия нормативных нагрузок меньше приведенных в табл. 6, при этом расчетные сопротивления одноболтовых соединений смятию следует определять по формуле

R

bp =
K
·
f
·
R
un,(8)

где f

— коэффициент, равна

f

= 1,08×
u
— при 0 <
u
≤ 0,8 мм,(9)

f

= 0,57+0,4×
u
-0,032×
u
2 — при 0,8 <
u
≤ 3,8 мм(10)

Коэффициент f

в зависимости от перемещений смятия каждого соединения элемента
u
приведен в ;

б) при N

bs <
N
bp— по формулам 9, 10 и по ; заменяя в формуле ()
N
bp на
N
bs.

4.2.6. Прочность элементов, ослабленных отверстиями в срезных соединениях, следует проверять с учетом полного ослабления сечений отверстиями.

Профильная труба и способы использования

Профиль можно применять в сборке практически любых конструкций, промышленного, коммерческого и бытового назначения. В быту ее часто используют для сборки систем хранения вещей, в качестве аквариумной подставки, для навесов на балконе или веранде. На профиле может удерживаться мебель: стол, барная стойка, телевизионная подставка, поручни для занятий. Профиль часто применяется в коммерческом строительстве, из него собирают лестницы, различные легконесущие конструкции для террас, навесов, подиума и сцены.

Список можно продолжить, профиль подходит для различных решений, поэтому часто привлекает мастеров, использующих его в строительстве и дизайне. Чаще всего из трубы изготавливают опору под барную стойку, держатели для шкафа купе или аквариумную подставку. Наиболее щепетильно нужно отнестись к подставке для аквариума и учесть постоянно оказываемую нагрузку. В зависимости от этого параметра выбирается материал для изготовления.

Характеристика шпоночных соединений

Шпонка представляет собой продолговатую деталь, которая вставляется в паз, вырезанный в валу. Они имеют в разрезе разную форму и делятся:

  • призматические;
  • круглые;
  • сегментные;
  • тангенциальные;
  • клиновые.

По исполнению различают ненапряженные и напряженные соединения.

Призматические шпонки устанавливаются с легким натягом. Аналогично собирают сегментное соединение. Происходит центрирование без монтажных напряжений. Такие соединения относят к ненапряженным.

При установке клиновых шпонок и из разновидности — тангенциальных, требуется точно подогнать размер. Делается большой монтажный натяг при запрессовке втулки и возникает осевое смещение. Соединения называют напряженными.

Ступица имеет сквозную выборку по отверстию и надевается на выступающую из вала шпонку.

Прочность шпоночного соединения рассчитывают:

Обычно расчет ведется на смятие шпонки, поскольку разрушение начнется с него. Срез шпонки возможен только в случаях, когда напряжение сконцентрировано по линии соприкосновения вала и ступицы при неправильной подгонке шпонок. Если сечение детали значительно меньше ее высоты, он может срезаться. Это используют, когда нужен предохранительный механизм от перегрузок. Менять детали зубчатого зацепления дорого и долго, проще переставить шпонку.

Выбор шпонки для расчета осуществляется по диаметру вала подбором соответствующих ему соединительных деталей. Длина вычисляется по нагрузке, чтобы она ее выдержала. Все детали имеют стандартные размеры, и выбираются по таблице округлением до большей, чем расчетная деталь.

На смятие расчет делается по формуле:

Где: Mкрmax – максимальный крутящий момент, допустимый на валу;

D – диаметр вала, соответственно 0,5 d его радиус;

K – высота выступающей из паза вала части шпонки ;

δсм – допускаемое напряжение при смятии.

Откуда расчетный размер длины шпонки высчитывается по формуле:

Подбор детали нужного размера делается по таблице нормализованных длин для шпонок. Значение округляется до ближайшего размера. Например, в результате расчета получили расчетную длину 16,6. 16 мм будет мало, следующее значение 18 мм подходит.

Проверка правильности расчета делается на срез, по формуле:

Где: τср – допустимое значение на срез.

Минимальная расчетная длина детали на срез проверяется по формуле:

Расчетная длина по второй формуле должна быть больше. Сравнением 2 чисел определяется нагруженность соединения.

При больших нагрузках ступица может оказаться короче расчетной длины шпонки. В этом случае устанавливается 2 детали. Надо учитывать погрешность изготовления деталей и неравномерно распределенную нагрузку. Расчетный коэффициент нагрузки при 2 соединениях 0,75.

Пазы делаются под углом 180° и располагаются напротив. Для упрощения технологии обработки, рекомендуется на разных диаметрах одного вала фрезеровать одинаковые пазы. Операция проводится с одной установки и инструмент не выходит из оси.

Расчетные сопротивления сварных соединений

Для разных соединений, а также разных напряженных состояний определены формулы расчета сопротивлений. Они приведены в виде таблицы. Согласно данным из этой таблицы, Для стыковых сварных соединений при сжатии, растяжении и изгибе определены следующие формулы расчета сопротивлений.

Ручная сварка:

  • По пределу текучести – Rwy = Ry.
  • По временному сопротивлению – Rwu = Ru.

Полуавтоматическая сварка:

  • По пределу текучести – Rwy = 0,85 Ry.
  • При деформации сдвига – Rws = Rs.
  • Для угловых швов Rwf=0,55*(Rwun/γwm).

Здесь Rwy — расчетное сопротивление стыковых сварных соединений сжатию, растяжению и изгибу по пределу текучести, Ry — расчетное сопротивление стали растяжению, сжатию, изгибу по пределу текучести, Rwu — расчетное сопротивление стыковых сварных соединений сжатию, растяжению, изгибу по временному сопротивлению, Ru — расчетное сопротивление стали растяжению, сжатию, изгибу по временному сопротивлению, Rws — расчетное сопротивление стыковых сварных соединений сдвигу, Rs — расчетное сопротивление стали сдвигу, Rwf — расчетное сопротивление угловых швов срезу (условному) по металлу шва, Rwun — нормативное сопротивление металла шва по временному сопротивлению.

Для швов, полученных в режиме ручной дуговой сварки, Rwun принимает значение временного сопротивления разрыва и определяется ГОСТом. Для автоматической и полуавтоматической сварки эти значения берутся из таблицы настоящего СНиП. Коэффициент надежности γwm равен 1,25 или 1,35, в зависимости от показателя Rwun.

Допуски и посадки шпоночных соединений

Допуски и посадки шпоночных соединений стандартизированы. ГОСТ 23360-78, ГОСТ 8790-79 и ГОСТ 10748-79 предусмотрены три вида соединений с помощью призматических шпонок:

  • свободное,
  • нормальное,
  • плотное.

Таблица 5

Вид соединенияПоле допуска ширины шпоночного паза
ВалВтулка
СвободноеH9D10
НормальноеN9Js9
ПлотноеP9

Допускается для ширины паза вала и втулки любое сочетание полей допусков, указанных в этой таблице. Допуск на ширину шпонки принимается h9.

Допуски на непосадочные размеры шпонок приведены в табл.6.

Таблица 6

Высота шпонокПредельные отклонения размеров
d-t1d+t2
Св. 9 до 180
-0,2
+0,2
Св. 18 до 500
-0,3
+0,3
Св. 50 до 950
-0,4
+0,4

ГОСТ 24071 — 80 предусматривает два вида соединений с помощью сегментной шпонки — нормальное и плотное.

Допускаются также любые сочетания полей допусков для ширины паза вала и втулки.

Допускается в отдельных обоснованных случаях (пустотелые и ступенчатые валы, передачи пониженных крутящих моментов и т.п.) применять меньшие размеры сечений шпонок на валах больших диаметров, за исключением выходных концов валов.

Поля допусков ширины и высоты шпонки принимаются соответственно h9 и h11.

Выбор диаметра заклепок

От рационального выбора диаметра заклепок зависит компактность соединения, а также трудоемкость изготовления конструкций.

Практикой установлены следующие наиболее употребительные диаметры заклепок:

в наиболее распространенных конструкциях средней мощности20 — 23 мм
в тяжелых конструкциях26 — 29 мм

Обычно стремятся к тому, чтобы во всем сооружении был принят один диаметр заклепок. Только в тяжелых сооружениях при большой разнице в усилиях отдельных конструкций и соединений можно допустить два или три диаметра заклепок.

Заклепочные соединения осуществляются заклепками с нормальной полукруглой головкой при общей толщине пакета склепываемых элементов до 5d. В пакетах толщиной ot 5d до 7d следует применять заклепки с повышенной головкой и коническим стержнем (смотрите фигуру Типы заклепок). В случае пакетов еще большей толщины следует переходить на точеные болты.

Соединения шпоночные с призматическими шпонками. Размеры, мм

Призматические шпонки разделяют на:

  • обыкновенные,
  • высокие,
  • направляющие.

Обыкновенные и высокие шпонки применяют в неподвижных соединениях.

Таблица 1, а

Шпонки направляющие с креплением на валу по ГОСТ 8790-79 (СТ СЭВ 5612-86)

При необходимости осевого перемещения деталей применяют направляющие шпонки такого же сечения, как и обыкновенные, но закрепляют их на валу винтами.

В табл. 1, а и б приведены размеры сечения призматических обыкновенных и направляющих шпонок и пазов.

Таблица 1, б

Предусматривается три исполнения шпонок:

  1. с закругленными торцами;
  2. с плоскими тордами;
  3. с одним закругленным и другим плоским торцом.

Условные обозначения обыкновенных и направляющих призматических шпонок

Пример условного обозначения шпонки исполнения 1 по ГОСТ 23360-78 и ГОСТ 8790-79 соответственно размерами b=18мм, h=11мм, l=70мм:

Шпонка 18х11х70 ГОСТ 23360-78 Шпонка 18х11х70 ГОСТ 8790-79

То же, исполнение 2:

Шпонка 2 — 18х11х70 ГОСТ 23360-78 Шпонка 2 — 18х11х70 ГОСТ 8790-79

ИЗОБРАЖЕНИЕ БОЛТОВЫХ СОЕДИНЕНИЙ НА ЧЕРТЕЖАХ

При построении резьбовых (в том числе и болтовых) соединений на чертежах винтовая резьба изображается условно. Этим достигается простота и скорость выполнения чертежей. Принятые условные изображения устанавливаются в соответствии с ГОСТ 2.315-68.

Наружная резьба болта по внешнему диаметру условно обозначается сплошной основной линией, по внутреннему диаметру – сплошной тонкой линией. На проекциях болта, образованных рассеканием его перпендикулярной оси плоскостью, внутренний диаметр обозначается тонкой линией, проведённой на три четверти окружности. Фаска при этом не изображается, только на продольном сечении болта. Расстояние между тонкой и основной линиями не должно быть больше шага резьбы, но и не должно быть меньше 0,8 миллиметра.

Внутренняя резьба на гайке изображается наоборот – основной линией по внутреннему диаметру.

Штриховка в сечениях и разрезах выполняется до сплошной основной линии. При нанесении на чертёж болтового соединения размеры болта, гайки и шайбы выполняются в соответствии с их стандартными размерами. То есть размеры стандартных крепёжных деталей устанавливаются по ГОСТу на них.

Характеристики шпоночной стали

Приведенная выше информация указывает на то, что сталь для шпонок должна обладать определенными эксплуатационными характеристиками. Из названия материала можно сразу определить область ее применения. Среди особенностей отметим следующее:

  1. Металлическая шпонка производится зачастую при применении металла, который отвечает ГОСТу 8787-68.
  2. Зарубежные производители учитывают стандарт DIN
  3. В большинстве случаев используется шпоночный прокат, представленный конструкционной углеродистой сталью.
  4. Особенностью можно назвать то, что поверхностный слой обладает лучшими эксплуатационными характеристиками.
  5. Повысить основные характеристики можно за счет проведения различного рода термической обработки. Часто твердость повышается путем закалки или выполнения отпуска.

Используемая марка стали хорошо поддается холодному и горячему волочению. За счет этого проводится выпуск объемной или комбинированной калибровки.

Довольно большое распространение получил шпоночный материал 8×7. Применение стандартов на момент производства заготовок позволяет существенно упростить задачу по выпуску промежуточного элемента

При выборе материала уделяется внимание нижеприведенным моментам:

  1. Твердость поверхностного слоя.
  2. Устойчивость материала от воздействия окружающей среды.
  3. Степень обрабатываемости.

Распространенные сплавы могут применяться для изготовления призматических и других вариантов исполнения промежуточных элементов, который устанавливается для передачи усилия. Стоит учитывать, что чаще всего шпоночная сталь применяется при создании прямоугольных брусков различных размеров, которые устанавливаются на валу.

Классический вариант представлен маркой Ст45. К ключевым особенностям отнесем:

Это конструкционная углеродистая сталь обыкновенного качества, стоимость которой относительно невысокая. Традиционно используется при изготовлении ответственных деталей. Не стоит обращать внимание на то, что подобная марка не подается сварке.

Кроме этого, может применяться марка Ст50, свойства которой не существенно отличаются от предыдущего варианта.

В случае, когда нужно существенно повысить прочность соединения следует уделить внимание возможности применения легированных сплавов. Внесение в состав определенных химических элементов позволяет существенно повысить эксплуатационные характеристики

Примером можно назвать марку 40Х, которая характеризуется следующими особенностями:

  1. Твердость варьируется в пределе 35-45 HRC. Для повышения этого показателя проводится термическая обработка, а также отпуск для снижения вероятности появления внутренних напряжений.
  2. Внесение хрома позволяет несколько повысить степень защиты материала от воздействия повышенной влажности. Этот момент определяет то, что коррозия на поверхности не появляться в течение длительного периода применения изделия.
  3. Концентрация углерода в районе 0,4% обеспечивает требуемую прочность и твердость изделия. При этом в состав могут включаться и другие вещества в небольшой концентрации, за счет чего обеспечиваются требуемые эксплуатационные характеристики.

Также могут применяться и другие сплавы с особыми эксплуатационными характеристиками, к примеру, с хорошей устойчивостью к воздействию повышенной температуры. Выбор проводится в зависимости от эксплуатационных характеристик и многих других моментов.

Призматические шпонки

Обычные в применении и сборке призматические шпонки повсеместно используются в зубчатых зацеплениях и прочих узлах, передающих вращающий момент. В поперечном оси сечении они имеют форму прямоугольника. С торцов могут быть округленными.

Делаются из проката среднеуглеродистых сталей Ст 45 и Ст 40х. После строжки с припуском проходят нормализацию или закалку для получения твердости 300-320 Hb. Чистовой размер доводится шлифовкой, порой прямо на сборке по фактическому размеру паза. Фиксируется плотно в пазах вала. Прилегание поверхности для работы втулки может делаться без натяга.

В узлах, работающих на улице, в условиях пыли и переменных нагрузок шпонки могут не запрессовываться туго в паз, а прикручиваться.

Рейтинг
( 2 оценки, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
