В нашей мастерской мы смогли соединить передовые технологии, качественное сырье и опыт наших конструкторов, что позволило повысить ресурс отремонтированных деталей.
При ремонте и диагностике ходовой части автомобиля мы часто обнаруживаем вышедшие из строя тяги, наконечники, шаровые соединения и сайлентблоки.
У клиента возникает вопрос, где быстро и не дорого купить новые автозапчасти еще и хорошего качества. В мастерской ГидроЦентр мы решили эту проблему приобретением фирменного оборудования для ремонта шаровых опор и шаровых соединений.
Рулевая тяга до восстановления
Рулевая тяга после восстановления
Мы можем восстановить шаровые соединения в деталях подвески и рулевого управления легковых автомобилей.

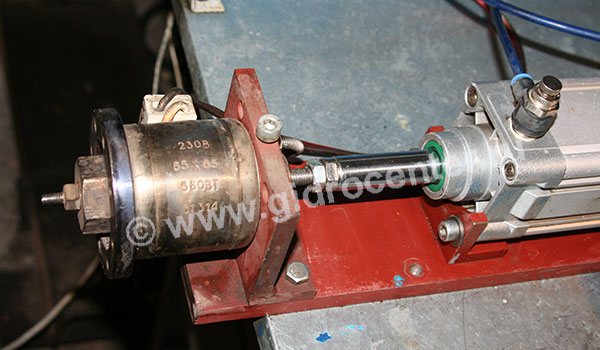

Оборудование для ремонта шаровых соединений
Мы ремонтируем:
- шаровая опора верхняя,
- шаровая опора нижняя,
- стойка стабилизатора правая,
- стойка стабилизатора левая,
- рулевая тяга правая,
- рулевая тяга левая,
- наконечник рулевой тяги,
- шаровая рычага верхняя,
- шаровая рычага нижняя,
- шаровая в алюминиевом разборном рычаге,
- шаровая в алюминиевом не разборном рычаге,
- шаровая на поперечной тяге грузового автомобиля,
- шаровая на продольной тяге грузового автомобиля.
Мы можем отремонтировать практически любое шаровое соединение, даже в самом плачевном состоянии.
Разборной метод
Перед началом выполнения работ необходимо демонтировать шаровую опору.
Для этого следует выполнить следующие действия:
- поднять автомобиль, используя домкрат;
- открутить колесо;
- вывернуть рулевое колесо до упора;
- вытянуть шплинт с гайки с помощью плоскогубцев;
- открутить гайку, выдавить ось съемником;
- отвинтить крепление шарнира;
- отжать монтировкой нижний рычаг и снять опору.
После этого можно переходить к разборке данного элемента. Технология этого процесса зависит от его конструкции.
В случае, когда корпус состоит из двух соединенных между собой с помощью точечной сварки чашек, последовательность действий будет такой:
- просверлить места соединения;
- разъединить две половинки с помощью зубила;
- поменять палец и вкладыши;
- сварить чашечки между собой.
Во время сварочных работ важно следить за тем, чтобы внутренние детали не перегревались.
Если внутрь корпуса шаровой опоры вставлено дно, то нужно действовать следующим образом:
- завальцованные края корпуса можно срезать с помощью болгарки либо наждака;
- выбить дно молотком;
- вырезается по размеру стальное кольцо высотой 10 мм с пробкой и резьбой;
- приварить его к корпусу так, чтобы оно поджимало вставленный палец, вкладыш.
В конце шаровая опора устанавливается в противоположном съему порядке. Сделать это будет уже гораздо проще.
Как осуществляется ремонт
При ремонте шаровой или рулевой тяги мы используем фирменный быстро застывающий пластик, который при температуре 190 — 200С° разжижается и под высоким давлением проникает в шаровое соединение.
Пока пластик текучий, он заполняет все полости и пустоты в шаровом соединении, которые вызывали стук и дискомфорт при езде.
Отремонтированные шаровые соединения рекомендуется использовать после 3 часовой полимеризации пластика и восстановлении его стандартных смазочных свойств.
Пластик, используемый при ремонте
Рулевая тяга после восстановления
Гарантийные обязательства:
Использование фирменного оборудования и качественных материалов позволяет нам дать длительную гарантию на отремонтированные шаровые соединения и сайлентблоки до 12 месяцев
Причины износа
Таким образом, причинами износа шаровой являются:
- Износ по естественным причинам. Раньше времени повреждаются детали, изготовленные не по всем правилам технологии. Стоят они значительно дешевле оригинальных запчастей, поэтому активно скупаются владельцами машин. Однако примерно через 70-100 тыс. км пробега эти шаровые изнашиваются. Если на элемент оказывают влияние дополнительные факторы (отсутствие ухода, частая езда по грязи, постоянные высокие скорости, резкие перепады температур), то ресурс снижается еще больше.
- Пыльник. Его называют также защитником, подразумевая основную функцию — не допускать попадания грязи, песка и влаги. Владельцу машины надо время от времени осматривать элемент, ведь если он порвется, то вызовет обязательное повреждение шарнира. Порванные пыльники следует срочно заменять, нанося на новый расходник специальную смазку.
- Повышенная нагрузка. Сильно нагружает шаровую опору агрессивная и быстрая езда. У нас в России таких дорог, где можно разгоняться до 150-200 км/ч, очень мало, поэтому ездить надо крайне аккуратно. Если колесо попадет в яму, то это вызовет поломку шаровой, так как она первой берет удар на себя. Также это происходит, когда водитель перевозит на автомобиле большой по весу груз или берет на буксир другую машину, которая по массе не соответствует допустимым нормам.
- Засыхание смазки. Внутри шаровой опоры всегда должна быть смазка. Она может исчезать по причине высыхания или испарения, что происходит из‐за повреждения пыльника. Нужно регулярно добавлять литол с помощью шприца или специального инструмента.
Популярные марки:
Infiniti QX70 , Mercedes‐Benz C–Class , Renault Laguna
Чтобы избежать ранних поломок шаровой, не скупитесь на покупку оригинальной, качественной опоры. Китайские аналоги по низкой цене лучше вообще не рассматривать — служат они не более 20–30 тыс. км пробега авто.
Один из способов, как определить что шаровая вышла из строя, подразумевает осмотр пыльника.
Порванный пыльник шаровой опоры
Стоимость ремонта:
- Восстановление наконечника рулевой тяги 350-500 руб.
- Обжатие тяги рулевой рейки 500 руб
. - Восстановление шаровой опоры 500 — 3700 руб
. - Восстановление шаровой в алюминиевом рычаге 3500 руб.
- Восстановление шаровой в алюминиевом рычаге с разбором 4500 — 5500 руб.
- Восстановление шаровой поперечной тяги грузового автомобиля 4700 руб. (полный разбор и шлифовка шара)
- Восстановление шаровой в сошке рулевого редуктора 2000 — 4000 руб.
- Восстановление шаровой в амортизаторе 3500 — 4500 руб.
- Врезка тавотницы 350 руб.
Цена варьируется в зависимости от состояния детали и конструктивных особенностей шаровых
.
Очень часто шаровые не продаются отдельно, как зап.часть, а идут одной составляющей с рычагом подвески. В этом случае ремонт шаровой опоры будет выгоден в тройне, и цена останется прежней.
При желании клиента можем сделать шаровую обслуживаемой. В этом случае повышается ресурс шаровой. Но необходимо регулярное (смазывание — шприцевание). Для смазки восстановленных шаровых соединения хорошо подходят такие смазки, как Манол и Нитрол
Почему именно в ГидроЦентре?
Преимущества нашей услуги в том, что при ремонте рулевого управления в нашей мастерской и обнаружении вышедшего из строя рычага или наконечника, за запчастями не нужно ехать покупать или заказывать. Ремонт можем произвести на месте.
Сроки ремонта:
от 15 мин до 3 часа.
Так же мы можем отремонтировать шаровые соединения для эксклюзивных авто и ретро авто. И, возможно, это единственный способ, потому что запчасти либо дороги, либо сняты с производства.

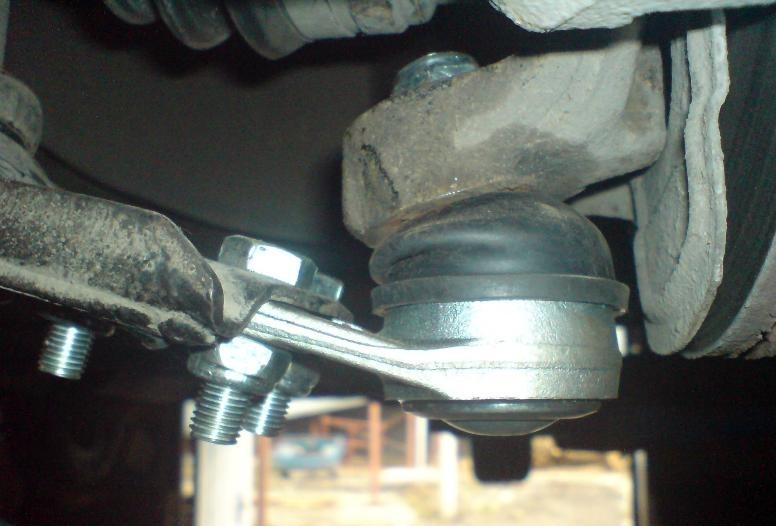

Замена шаровой опоры
Итак, замена шаровой опоры на разных автомобилях может оказаться как относительно простой, так и более сложной процедурой в зависимости от марки, модели, конструкции и т.д. Так или иначе, все начинается с диагностики ходовой части.
Если точнее, нужна проверка шаровой опоры. Первичными признаками проблем с шаровыми является возросшее усилие при повороте руля, скрипы и стуки при езде. Если имеют место такие симптомы, нужно вывесить колесо, взяться за него руками горизонтально и покачать-пошатать. Это позволит определить люфты.
Затем следует взять монтировку, загнать машину на яму или подъемник, после чего снизу поставить монтировку в центр между краем опоры и нижним рычагом, после чего отжать вверх. Данный метод позволяет выявить люфт.
При этом важно понимать, что самым надежным способом диагностики является снятие шаровой с автомобиля, после чего проверяют снятую деталь. Для этого опору зажимают в тиски, после чего диагностируется радиальный и осевой люфт шарового пальца. Если палец двигается легко и без усилий, это указывает на необходимость замены шаровой или на то, что нужна реставрация шаровых опор.
- Если рассматривать замену, на начальном этапе важно учитывать, какой тип опор стоит на машине. Дело в том, что детали бывают съемными (шаровая может быть отделена от рычага путем выкручивания болтов или срезания клепок), а также несъемными (элемент впрессован в рычаг и меняется с рычагом в сборе).
Например, съемная шаровая опора ВАЗ или другого автомобиля меняется похожим образом. Для замены потребуется инструмент:
- накидные ключи 17 и 19;
- съемник шаровых опор;
- домкрат;
- монтировка или отрезок трубы;
- ключ для откручивания колесных гаек;
Подготовив инструменты и новую опору, деталь перед установкой следует смазать. Для этого нужно снять пыльник и промазать литолом палец, после чего надеть пыльник. Далее, подготовив новую опору к установке, можно переходить к разборке автомобиля и снятию старой шаровой.

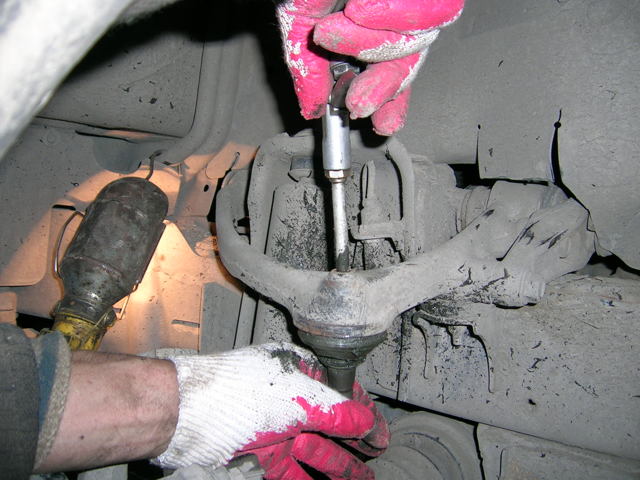

Для этого следует открутить болты крепления колеса, поддомкратить авто и снять колесо. Затем откручивается гайка шарового пальца, после крепежные болты поворотного кулака, которыми деталь крепится к опоре.
Теперь можно поставить съемник для шаровых и начинать выпрессовку пальца. Желательно выполнять процедуру с помощником, который монтировкой будет отжимать нижний рычаг. Далее следует извлечь старую опору. После новая шаровая опора прикручивается к поворотному кулаку, далее помощник отпускает рычаг, вставляя в проушину палец. Теперь остается закрутить гайку шарового пальца.
Признаки неисправности
Хорошо, что есть признаки, по которым удается определить начало износа или повреждения шаровой. Ниже опишем самые распространенные симптомы:
- стук из‐под передних колес при езде по ямам, кочкам — как правило, это указывает на износ стержня или недостаток литола;
- виляние автомобиля на трассе — обычно вызывается свободным ходом пальца (рыскает машина тем больше, чем выше скорость);
- потеря развала-схождения — это происходит на том колесе, где опора выходит из строя (проверяется на стенде в автосервисе, на глаз такие изменения не заметны);
- неодинаковый износ шин — если теряется развал‐схождение, то покрышки и стираются неравномерно, ведь колесо стоит не ровно к поверхности полотна, а под углом;
- скрип во время поворота руля — редкий для шаровой симптом, но тоже встречается;
- изменение направления движения во время торможения — машина обычно сворачивает чуток набок, как раз со стороны поломанного шарнира (одновременно с этим бывают слышны щелчки).
Если вы заметили эти признаки износа, действуйте незамедлительно. Поезжайте в ближайший автосервис и диагностируйте шаровые опоры.
Как определить неисправность шаровой
Оптимальным вариантом станет посещение автосервиса, где есть необходимое оборудование и специалисты. Правда, не всех такой вариант устраивает, ведь каждый раз надо платить за услугу — за диагностику шарнира берут мало, но по карману россиян с низким достатком, это бьет все равно.
Второй способ, как определить износ — прослушать самому, как реагирует на раскачку шаровая. В этом деле нужен помощник, который будет раскачивать машину из стороны в сторону, перпендикулярно движению. Вы же должны прислушаться к стукам и определить, откуда они идут.
Еще как можно понять, что пора менять шаровую опору: поддомкратить автомобиль, выжать тормоз и начать качать колесо от себя и на себя. Стуки укажут на проблему с опорой. Также можно использовать монтировку. Автомобиль опять поднимается на домкрат, после чего плоский конец монтажной лопатки помещается между осевой цапфой и рычагом. Помощник вращает руль, вы давите на ломик, и люфт сам дает о себе знать.
Проверка шаровой опоры
Теперь вы узнали, как определить неисправность, что не мешает вам регулярно проверять шарнир на исправность. Если не получается, тогда обратитесь в СТО к профессионалам.
