Как производится замена щёток на болгарке

Как Поменять Щетки На Болгарке Интерскол

Купив мельницу Interskol, которая пользуется популярностью на внутреннем рынке, вы можете решить многие бытовые и даже производственные проблемы, такие как сварка, сварка, резка металла и многое другое.
Основная проблема с отказом от Interskol Grinder Button. слабая контактная группа.

Пластиковые движущиеся части могут выдерживать нагрузки и начинают плавиться, после чего контакт перестает замыкаться. В таких случаях вам необходимо заменить кнопку.

Ремонт. Как снять и подключить интерскольскую кнопку кофемолки

Следующая диаграмма поможет вам понять устройство кнопки угловой шлифовальной машины:

• Сама кнопка запуска расположена в положении 41, которое встроено в корпус (поз. 47).
• Кнопка запуска подает напряжение от кабеля питания (поз. 53).
• Дробилка оснащена рычагом (поз. 46) для управления кнопкой пуска (поз. 41).
• Он также соединяется с электрическими щетками (поз. 55) и специальными щеткодержателями (поз. 44).
• Ротор (поз. 31) и статор (поз. 42) также включены в электрическую часть угловой шлифовальной машины, которая включает кнопку питания.

Из диаграммы становится ясно, что вы можете добраться до кнопки «Пуск», только удалив рукоятку в задней части угловой шлифовальной машины.

За кнопка ремонта запустит мельницу Интерскол нам понадобится:

• Две отвертки. крестовая и плоская;
• Новая кнопка питания.

Ремонт болгарки Макита: особенности, типы неисправностей

Большинство инструментов, используемых в хозяйстве, не застраховано от поломки. Болгарки, которые имеются почти у каждого мастера, со временем выходят из строя.

Различные модели углошлифовальных машин могут быть похожи типом неисправности. Но каждая марки имеет свои особенности в конструкции и комплектующих. Известный бренд Makita ценится за высокое качество – прочность.

Однако устройства этой марки также имеют свойство ломаться.

Ремонт можно сделать в домашних условиях. Запасные части для машины можно легко купить. Прежде чем отремонтировать устройство, необходимо ознакомиться с прилагаемой схемой.

Типы углошлифовальных машин бренда Makita и их особенности

Исходя из диаметра рабочего круга, шлифовальные устройства марки делятся на классы:

• Легкий – обладают кругом с диаметром 115–125 мм. Отличаются легкой управляемостью.
• Средний – диаметр круга равен 150–180 мм. Существуют профессиональные модели и бытовые, различаемые мощностью мотора.
• Тяжелый – диаметр диска 230 мм. Этот класс представляют модели для профессиональных целей при работе с бетоном, кирпичом и т.п. Характеризуются новейшими защитными системами.

Любительские устройства различаются по мощности и цене. Профессиональное оборудование рассчитано на длительные тяжелые нагрузки и обладает увеличенным запасом мощности. Модели с мощностью выше 1000 Вт оснащены удобной задней рукояткой, которая покрыта специальными накладками, защищающими от вибрации.

Что касается конструкции болгарок этой марки, то она характеризуется наличием таких дополнений:

• лабиринтовое устройство, служащее для предохранения от грязи и пыли;
• бронированное покрытие обмоток мотора;
• специальная система для плавного пуска и защиты от перегрузок (Super-Joint-System).

Виды повреждений

Неисправности при работе с УШМ Макита можно подразделить на два вида:

• электрические (поломка ротора, статора или дефекты в цепи управления);
• механические (поломка подшипника на шестеренке редуктора).

Для начала нужно произвести осмотр устройства. Механизм работы болгарки заключается в подаче крутящего момента от ротора посредством шестеренки на шпиндель рабочего органа (круг, отрезной камень).

Источниками поломки могут быть повышенные нагрузки, несвоевременная замена щеток, смазки. Благодаря наличию быстросъемного защитного кожуха, модели Макита ремонтируются за короткий промежуток времени.

Устранение неполадок в цепи управления

В цепи управления имеются компоненты, неисправность которых можно устранить самостоятельно. Слабым местом являются щетки. Поэтому их проверка необходима прежде всего. А также следует проверять целостность цепей питания от вилки до клемм выключателя.

Если неисправность заключается в поломке выключателя, то нужно произвести его замену. Если поврежден и оборван питающий провод, то удаляются поврежденные части либо заменяется весь провод.

Ремонт статора

Появление неприятного запаха, постоянный перегрев и самопроизвольный набор скорости свидетельствуют о поломке статора. У статора может оборваться обмотка или произойти короткое замыкание. Используя тестер или прибор ИК-2 можно найти замыкание. В случае неисправности следует осуществить намотку нового провода.

Ремонт ротора

Причиной поломки угловой машины может являться выход из строя статора. Это можно понять по большому числу искр в зоне коллектора и наличию запаха горения. Ротор связан с редуктором. Поэтому при снятии требуется отсоединить его от редуктора. Ремонт ротора заключается в сложной технологии. Практичнее будет произвести замену на новую деталь.

Новый ротор помещается в корпус уже с насаженными подшипниками. А также надевается ведущая шестеренка. Потом следует проверить запрессовку подшипника и закрутить гайку.

Затем ротор с редуктором помещаются в статор. При этом подшипник должен закрываться пыльником и легко крутиться.

Ремонт редуктора

При повреждении редуктора появляется люфт вала шпинделя. Редуктор начинает клинить, а шестерня пробуксовывает. Ремонт редуктора сопряжен обычно с испорченными зубьями шестеренки. Применительно к каждой модели Макита ведомые шестеренки крепятся либо к валу, либо прессуются на шпиндель.

Кроме ведомой шестеренки, редуктор состоит из корпуса и ведущей шестеренки. Чтобы выполнить ремонт УШМ, нужно заменить шестеренки, причем следует провести замену в паре. Потребуется съемник, чтобы снять ведомую шестеренку. А также можно применить пресс.

Не рекомендуется пользоваться молотком из-за хрупкости оболочки корпуса.

Особенности сборки после ремонта

После поиска неисправности болгарки Макита приобретаются комплектующие и производится ремонт. Следует придерживаться следующих рекомендаций:

• начинать сборку необходимо с проверки деталей на целостность и чистоту;
• сборка начинается с надевания подшипника на шпиндель;
• после подшипника устанавливается ведомая шестерня;
• шпиндель помещается в корпус редуктора, при этом используется резиновое кольцо;
• болты при сборке редуктора смазываются герметиком;
• при укладке смазки в корпус редуктора учитывается объем его пространства (объем смазки равен 1/3 объема пространства);
• в конце сборки проверяется кручение редуктора и завинчиваются болты для крепежа;
• замена угольных щеток происходит после наработки 7 тыс. часов или износе до 8 мм длины.

Болгарки Макита очень часто подвергаются процедуре ремонта из-за высокого числа поддельных устройств. Частой проблемой является поломка редуктора, а именно – его шестеренок.

Видео: Как Поменять Щетки На Болгарке Интерскол

Чтобы убедиться, что контакты на нем выдуты, просто снимите складную крышку.

Далее установите новый переключатель:

1. Присоедините снятую проводку двигателя и конденсатора обратно к контактам кнопки. они должны быть расположены в той же последовательности, что и старая кнопка;
2. Вставьте кнопку обратно в корпус;
3. Закрепить регулятор скорости платформы назад;
4. Крепим контакты сетевого провода и зажима;
5. Проверьте холостой ход измельчителя;
6. Закрепите крышку ручки винтами.
7. Шредер собран, и кнопка работает правильно.

ВИДЕО ИНСТРУКЦИИ «alt =» «>

Замена кнопки Machit Grinder

Как удалить шпиндель: советы

Ось шпинделя работает совместно с главной шестерней, которая в своем составе имеет:

Чтобы провести разборку шпиндельного корпуса, необходимо сначала удалить главную шестерню, для чего применяются специальные приспособления.

Удалив шестерню, корпус устанавливают в тиски

Приложив деревянный брусок, ударяя по ней молотком, с высокой осторожностью извлекают шпиндель, на котором надет подшипник. Удаление подшипника делается вышеописанным способом

Интерскол (шуруповерт 18V) замена щеток

maniakmtb

Здравствуйте. Приобрел себе шуруповерт Интерскол ДА-18ЭР б/у. При испытании дома с начало почувствовал какой то странный запах, потом и дымок который шел из шурика. Разобрал, подключил аккумулятор, по нажимал на кнопочку, и увидел как на щетках происходит очень сильное искрение, а если продолжать жать кнопку там вообще что то начинает гореть. Разобрал двигатель. Щетки очень сильно стерты. Причем одна стерта больше чем другая. Кажется дело в них. Если в них, то где можно их купить? Размеры: длинна- 5.5мм ширина-3.8мм В месте крепления длинна — 2.8мм Высота суженного участка 2.4мм Щетки без направляющих.

Есть похожий двигатель от электролобзика, можно конечно из него достать но жалко движок.Вдруг пригодится.

Связист

Особенности конструкции угловой шлифовальной машины Bosch

Особенность конструкции болгарки Bosch представлена в применении в редукторе в качестве опорного подшипника ведомой косозубой шестерни игловатого подшипника.В перфораторах Bosch ведомая шестерня на валу шпинделя крепится прессованием.
В болгарках Bosch малой мощности, в каких в редукторах ставятся прямозубые шестерни, предусмотрена установка регулировочных прокладок. Такая конструкция позволяет восстанавливать работоспособность контакта шестеренок, понижая толщину прокладки. Косозубые шестерни при больших оборотах инструмента изнашиваются существенно меньше прямозубых.

Среда работы болгарок в большинстве случаев представляет собой запыленное место. Пыль представляет основную опасность, приводящую к выходу из строя электроинструмента, влюбчивая и болгарки.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Bosch рекомендуется использовать съемники.

Подшипник поз.15 около коллектора снимается просто, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что нужно выполнить ряд предварительных операций.

Подшипник поз.15 закрыт мягеньким резиновым гнездом. Подобная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 нужно открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно просто демонтировать подшипник с вала ротора.

А если нет съемника? На выручку придут тиски, две железные полосы и молоток с наставкой из мягенького металла.

Разборка болгарки Bosch

Неисправности регуляторов оборотов

В болгарках серии Bosch

, в особенности малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется методом вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Спектр частоты вращения регулятора можно выставлять потенциометром, сокрытым в панели ручки.

Неисправный регулятор снимать довольно просто, так как крепится лишь на направляющей.

Ремонт регулятора оборотов УШМ представляет собой непростой процесс, выполнение которого просит не только лишь особых познаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красноватым показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Ремонт статора

Ремонт углошлифовальной машины bosch

содержит в себе и восстановление статора. Главным признаком выхода из строя статора является самопроизвольное повышение оборотов работающей болгарки, которые нереально уменьшить регулировками.Пригоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высочайшей температуры также темнеет.

Статор перематывать проще, хотя и тут нужно соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, пристально осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть наименее восемь мм. Кстати, в болгарках Bosch используются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при малой длине угольной щетки.

Ламели коллектора не обязаны иметь следов нагара либо износа. Нагар просто удаляется с помощью ваты, смоченной в спирте.

Щетки

Щетки электродвигателя – это контакты, через которые ток подается в обмотки ротора. Так как ротор предназначен для вращения, ток в его обмотки невозможно подавать через стационарное проводное соединение. Для этого служит коллекторно-щеточный узел (КЩУ). Коллектор состоит из медных пластин, закрепленных на изолированном участке вала якоря. С ними соединяются выводы роторных обмоток. Щетки крепятся вплотную к коллектору. При вращении ротора они скользят по пластинам коллектора. Через эти скользящие контакты в якорных обмотках поочередно идет ток. Возникающее от этого переменное магнитное поле и является силой, вращающей ротор.
Зная, как работает узел, питающий обмотки якоря, несложно догадаться, что его детали должны изнашиваться. Ротор является сложным в производстве и дорогим узлом. Поэтому, чтобы защитить от износа его коллектор, материал для изготовления щеток намеренно выбирают менее стойкий к истиранию. Иначе пришлось бы заменить не щетки, а якорь. Еще одним необходимым свойством щеток должна быть хорошая электропроводность. Лучше других этим условиям соответствует смесь порошка меди с графитом. Электромоторы с меньшей мощностью или более высоким, чем у шуруповерта, рабочим напряжением могут комплектоваться щетками из графита. А двигателю шуруповерта с низким рабочим напряжением и большими токами графит не подходит по причине слишком большого для него электрического сопротивления.

Диагностика

Не спешите разбирать шуруповерт, когда при нажатии на пусковую кнопку патрон не станет вращаться. Начните с простого – поменяйте аккумулятор заведомо исправным и полностью заряженным. Если изменений не произойдет, выньте аккумулятор, выверните из корпуса саморезы и разберите его. Мультиметром измерьте сопротивление между щетками. При износе не выше допустимого они будут иметь хороший контакт с коллектором, а прибор покажет сопротивление близкое к 0. Если показания больше похожи на разрыв цепи, чем на КЗ, постучите по держателям щеток ручкой отвертки и несколько раз проверните ротор двигателя рукой. Неизменность показаний тестера укажет на то, что контакт не восстановился, и инструмент требует ремонта. Сделать такую проверку проще, чем разобрать мотор, особенно не обслуживаемый. Нужно отметить, что симптомы обрыва обмоток якоря и износа щеток одинаковы. Но обрыв обмоток – событие крайне редкое, износ же встречается намного чаще.

Ремонт Ушма Фиолента

В последнее время болгары Фиолент стали очень популярными. Это привлекает не только доступную цену, но и надежность инструмента.

Ремонт болгарского Фиолента собственными руками рекомендуется начинать с изучения возникающих неисправностей. Если вам нужно разобрать болгарский Фиолент, затем, чтобы снять ведомую шестерню поз.11, ее необходимо выжать из вала шпинделя поз.8.

Чтобы снять подшипник вала шпинделя, сначала необходимо снять большую винтовую шестерню. Это небольшое неудобство.

Замена роторных подшипников связана с тем, что необходимо демонтировать небольшую винтовую передачу поз.22.

Замена

• Разберите корпус
• Выньте изношенный комплект
• Поставьте новый
• Соберите корпус

Необслуживаемый моторчик отличается завальцовкой тыльных торцов держателей. Часто и крышка, на внутренней стороне которой они находятся, вставленная в корпус, крепится вальцеванием. Здесь процесс несколько сложнее.

1. Пассатижами отогните развальцовку, удерживающую крышку
2. На периметре крышки и корпуса наметьте по 3 равноудаленные друг от друга точки
3. Выньте крышку
4. Используя паяльный жир, припой и мощный паяльник облудите намеченные точки
5. Перерезав многожильные проводки, замените изношенные щетки новыми
6. Припаяйте к держателям проводки, идущие от них. После чего, чтобы не сломать медно – графитовые контакты при установке крышки, поочередно утопите их в держатели и закрепите каждый в этом положении ниткой, завязав ее бантиком
7. Оставив концы ниток снаружи, установите крышку в корпус
8. Восстановите контакт в КЩУ, развязав и вытянув нитки
9. Припаяйте крышку к корпусу двигателя

Как разобрать шуруповерт Интерскол

В состав инструмента входит немало рабочих элементов. Среди самых важных можно выделить следующие:

1. Электромотор. Электрический мотор включает в себя латунные втулки, якорь из стали. На якоре крепится несколько витков обмотки и шестерня. В нижней части якоря располагаются щетки из графита, посредством использования которых осуществляется передача тока до коллектора.
2. Редуктор. Предназначен для передачи вращения, используя механическую передачу. Может быть представлен в виде 1 или 2 ступенчатого редуктора. Как правило в шуруповертах используются 2 ступенчатые редукторы. Ремонт редуктора шуруповерта Интерскол своими руками можно осуществить, учитывая рекомендации опытных мастеров.
3. Аккумуляторная батарея. Состоит из нескольких батареек небольшой мощности. Они соединяются последовательно. Разные модели могут иметь разнообразный состав, что оказывает влияние на мощность и длительность работы без промежуточной зарядки. Для того чтобы продлить срок эксплуатации АКБ, его нужно правильно заряжать, что зависит от состава элемента. Специалисты рекомендуют после приобретения выполнить 3 полные цикла зарядки батареи, каждый из которых выполняется после полной разрядки аккумулятора.
4. Патрон. В шуруповертах используется быстрозажимной тип патронов. Он может крепиться несколькими вариантами (резьбовым, винтовым, конусом Морзе). Этот показатель определяет качество зажима насадки инструмента и способ его демонтажа.

Перед началом любого ремонта необходимо провести такую операцию, как разборка шуруповерта Интерскол. Для этого рекомендуется придерживаться такой последовательности действий:

1. Отсоединить аккумулятор.
2. Разъединить патрон, пружину и поворотный корпус. При этом следует обратить внимание на то, чтобы шарики не выкатились.
3. Раскрутить болты, соединяющие 2 половины корпуса (они расположены по периметру корпуса).
4. Аккуратно вынуть все элементы, находящиеся внутри корпуса.
5. Отключить пусковую кнопку.
6. Демонтировать переключатель скорости и муфту регулировки.
7. Вынуть электрический мотор.

Только после этого будет возможность осуществить ремонт любой части шуруповерта.

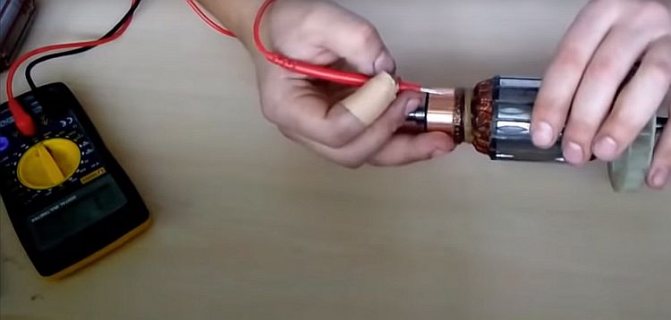

Проверка и ремонт коллектора

Для осмотра коллектора необходимо извлечь ротор, разобрав при этом корпус и редуктор. При выявлении канавок на коллекторе он протачивается на токарном станке, а незначительные повреждения устраняются шлифовкой. Для шлифовки поверхности коллектора вал ротора закрепляется в патроне дрели, а шлифование производится стеклобумагой. При проведении шлифовки и токарных работ не допускается биение и смещение центра обрабатываемой детали, а перед работой необходимо снимать подшипники с вала ротора.

После проведения работ нужно очистить поверхность мягкой ветошью и убрать заусеницы на ламелях.

Как починить кнопку шуруповерта Интерскол

Если зарядка от аккумулятора проходит нормально, но инструмент не включается, необходимо проверить состояние кнопки включения шуруповерта.

Для этого после разбора корпуса устройства получаем доступ к его кнопке. На клеммах, которые идут от кнопки, нужно замерить уровень напряжения при помощи мультиметра. При этом аккумуляторная батарея должна находиться в активном состоянии. Если напряжение поступает, контакты кнопки посредством использования зажимов нужно закоротить. При этом мультиметр переключается в режим Ом. Если напряжение близко к нулевой отметке, это означает, что кнопка находится в рабочем состоянии. В противном случае кнопка нуждается в ремонте.

Отпаять старый выключатель

Для начала необходимо отсоединить старый выключатель от корпуса шуруповерта. Для этого используется паяльник. Нельзя забывать о необходимости фиксации полярностей на отпаянных контактах старой кнопки.

Припаять новый выключатель

Если пришлось покупать новую кнопку, необходимо обратить внимание на то, что она должна быть полностью идентичная старой, иметь такие же размеры и плотно садиться во все пазы корпуса инструмента. Если есть небольшие погрешности, исправить их можно при помощи напильника и наждачной бумаги.

Соблюдая полярности, припаять новую кнопку к контактам электрического мотора. Дабы убедиться в том, что все операции были выполнены правильно, специалисты рекомендуют проверить кнопку на включение и плавность вращения шуруповерта. Только после этого можно приступать к сборке корпуса.

Ремонт, подготовка к работе, необходимые инструменты

Мультиметр Зубр. Фото 220Вольт

Перед выполнением ремонтных работ выполняется диагностика с целью определения деталей и узлов, по причине которых болгарка не может нормально функционировать. Электрическая часть УШМ осматривается визуально на предмет нахождения следов от подгорания поверхности в местах короткого замыкания. При отсутствии после осмотра явных признаков неисправностей электрическая часть проверяется прозваниванием с помощью специальных приборов (мультиметра, индикатора короткого замыкания и других). После нахождения и анализа повреждения принимается метод его устранения.

Существуют два основных способа ремонта статора своими руками:

• Из корпуса болгарки извлекается сгоревший статор. В специализированном магазине приобретается идентичный вышедшему из строя устройству и используется в УШМ вместо него.
• Сгоревшая обмотка удаляется с корпуса сердечника и наматывается новая, соответствующая старой по количеству витков и диаметру проволоки.

Прозвонка и перемотка

Замена

Для болгарки модели DWT в следующем видео был приобретен новый статор взамен сгоревшего. Новый статор позиционировался как узел именно от болгарки данной модели. Подробно описан процесс разборки УШМ до извлечения из корпуса неисправного статора. При осмотре внешнего вида купленного нового и старого статоров наблюдалось некоторое различие. Однако, после сборки и проверки на работоспособность выяснилось, что они практически никак не влияют на работу болгарки.

Сгорел, перемотка

Автор следующего видео из соседнего с Россией государства, испытывая затруднения с покупкой нового статора вместо сгоревшего от болгарки российского производства модели «Интерскол», принял решение самостоятельно его перемотать

Здесь важно обратить внимание на опыт, который получил автор в процессе перемотки провода. Нельзя ослаблять его натяжку, иначе катушка не сможет поместиться в углублениях статора. Со второго раза намотка прошла успешно

Со второго раза намотка прошла успешно.

Пропитку лаком, описанную при ремонте, не следует копировать один к одному. Потому что обычный столярный лак не обладает нужными электроизоляционными свойствами. При затруднениях с выбором пропиточного вещества лучше использовать материал на основе эпоксидной смолы, которую легко найти. Качество пропитки улучшится, если статор нагреть, а не ждать пока лак перестанет проникать внутрь обмотки.

Бош, замена

В следующем видео автор ремонтирует болгарку модели Бош. Работа в сильно запыленной атмосфере, конечно, может быть причиной сильного износа ламелей коллектора, но за однозначную причину выхода из строя обмоток статора ее принимать никак не стоит. Здесь следует еще рассмотреть другие условия эксплуатации (перегрузка, длительность работы и другие).

Диагностика у автора носит характер гадания на кофейной гуще. Резкая перемена от сгоревшего ротора, который оказался еще вполне работоспособным, к обгоревшей изоляции на статоре, действительно вышедшем из строя, говорит об отсутствии системного подхода в ремонтных работах.

Во время разборки болгарки статор освобождается из корпуса под действием сильных ударов молотка. Он хоть и деревянный, но достаточно сильные удары могут нанести повреждение выступающим частям корпуса.

Почему сразу не сделать выводные концы статора нормальной длины, остается загадкой. Автор дважды делает одну и ту же, весьма трудоемкую работу толком не объясняя причин.
