Замена звездочки на бензопиле. Устройство, отзывы

В любой бензопиле одной из ключевых деталей является ведущая звездочка для бензопилы. Ее еще называют барабан сцепления – отсюда возникает путаница, когда люди, малосведущие в устройстве этого агрегата, не понимают, что замена сцепления и замена звёздочки на бензопиле – это одно и то же. Чтобы в дальнейшем не возникало путаницы, рассмотрим подробнее предназначение этого механизма, его устройство и как заменить звездочку на бензопиле.

Когда и зачем нужна замена изношенной звездочки бензопилы

Ведущая звездочка цепной бензопилы или электропилы — одна из самых важных частей пильного аппарата. Основная функция звездочки бензопилы: передача крутящего момента двигателя к пильной цепи. Эта передача осуществляется через центробежную муфту сцепления. По типам звездочки можно разделить на профессиональные и бытовые, как и цепи. В процессе эксплуатации бензопилы и пиления древесины ведущая звездочка, как и цепь, постепенно изнашивается.

Давайте узнаем подробнее, почему нужна замена изношенной звездочки цепной бензопилы или электропилы и когда лучше такую замену выполнить.

Основные признаки того, что звездочку нужно поменять:

• на вашей бензопиле была дважды произведена замена цепи (одно из действующих правил эксплуатации бензопилы и электропилы — при частой и активной работе инструментом после двух смен цепи следует заменить ведущую звездочку);
• ухудшилось качество пиления, цепь стала чаще нуждаться в подтягивании;
• вы установили новую цепь, к которой не подходит старая ведущая звездочка (эта деталь не универсальна, и также имеет свой шаг, кроме того, шаги ведущей и ведомой звездочек цепи должны совпадать, иначе инструмент не будет работать);
• вы используете другую шину, более короткую или более длинную.

Видео о замене звездочки на бензопиле:

Неравномерная заточка

Согласно инструкции по заточке цепей, стачивать зубья положено на одинаковое расстояние, причем в независимости, на какой стороне они расположены. Соблюдая это простое требование можно обезопасить себя от проблем, связанных с тем, что бензопилу при пилении уводит.

Затачивая цепь напильником, не всегда возможно проконтролировать длину зуба применяя технику подсчета количества движений напильником.

Это обусловлено тем, что износ зубьев неравномерный, какие-то повреждены сильнее и требуется большее количество движений напильником, для того чтобы привести их в норму, а это значит и размер таких зубьев уменьшится значительно, по сравнению с остальными.

Как избежать неправильной заточки

Для того чтобы предупредить кривой распил из-за неравномерной заточки, можно время от времени или при сильных повреждениях использовать для правки цепи специальный заточной станок. Купить станок и точить самому или отдавать на заточку в мастерскую.

Дело в том, что станок во время заточки настраивается по самому изношенному зубу, имеющему меньший размер среди всех. После того как заточка проведена, все зубья будут иметь одинаковый размер, который будет равен зубу, по которому производилась настройка.

Зачем нужно заменять звездочку?

Снимать изношенную звездочку нужно по следующим причинам:

• со старой звездочкой цепь пилы будет очень быстро растягиваться — уже через несколько применений цепь повиснет, а натягивание не поможет;
• если поставить новую цепь на старую звездочку, плавность хода цепи снизится, качество распила ухудшится, цепь будет вести при распиле в сторону;
• ускорится общий износ бензопилы, инструмент может в любой момент выйти из строя;
• может произойти разрыв цепи либо цепь будет заклинивать при работе (опасно травмами рук и повреждениями корпуса электропилы, бензопилы);
• шина будет быстрее нагреваться, что приведет к быстрому перегреву бензопилы;
• увеличится нагрузка на двигатель и корпус.

Важно! Нельзя заменять по собственному усмотрению размеры звездочек при ремонте, используйте стандарт производителя. Несанкционированная замена приведет к ухудшению технических показателей бензопилы или электропилы.

Видео о том, как поменять звездочку на бензопиле:

Фильтра

«Богатая» или «бедная» топливная смесь рано или поздно станет причиной поломки. Возможно даже дорогостоящей. Чтобы этого не произошло, нелишним будет регулярно проверять фильтра на наличие потертостей, а также на прорыв самого фильтрующего полотна.

Как проверить топливный фильтр и заменить

Чтобы проверить текущее состояние топливного фильтра необходимо осуществить следующие действия:

1. Снять со штуцера карбюратора топливный шланг и направить его в рабочую емкость.
2. Несколько раз нажать на, так называемую, «подкачку».

Если бензин поступает неравномерно и с рывками, то самое время поставить новый фильтрующий элемент. Делается это довольно просто:

1. Откручивается крышка топливного бака.
2. При помощи пинцета или любого другого устройства извлекается сам фильтр.
3. Отсоединив старый фильтр необходимо поставить новый и опустить его в топливный бак.

Как почистить воздушный фильтр

При непоступлении достаточного количество воздуха, топливная смесь становится чересчур обогащенной, что приводит к нарушению нормальной работы двигателя. Регулярная продувка воздушного фильтра, а в особо запущенных случаях промывка в мыльном растворе позволит избежать подобных проблем.

Обратите внимание, что не допускается промывка в ацетоне, бензине или прочих агрессивных растворах. Это может привести к нарушению целостности фильтрующего элемента.

Существуют ли способы продлить ресурс существующей звездочки?

Основные способы продлить рабочий ресурс ведущей звездочки бензопилы:

• использовать несколько цепей (желательно — три). Такой способ самый щадящий и удобен для владельца бензопилы тем, что не нужно постоянно подтягивать изношенную интенсивной работой цепь. Эксплуатация поочередно трех цепей позволит сохранить ресурс звездочки и отсрочить ее замену;
• качественное техническое обслуживание подшипника ведущей звездочки. Эта деталь играет важную роль в функционировании как приводной звездочки, так и двигателя. Для смазки рекомендуется использовать специальный смазочный материал. Подшипник звездочки задействуется не постоянно, а только на холостых оборотах, поэтому нуждается в периодическом смазывании. Можно использовать смазку для носа шины, например, стандартную смазку от Repsol или Husqvarna.

Неисправности и как отремонтировать шину

Для ремонта бензопилы своими руками потребуется подробная схема и понимание работы основных механизмов устройства. Направляющая шина и ее крепления — уязвимые, расходные детали, испытывающие наибольшую нагрузку. Отремонтировать шину бензопилы можно самостоятельно или, обратившись в сервисный центр. На износ и поломки в этом участке указывает отсутствие нормального натяжения, резкий или прерывистый ход цепи, невозможность обеспечить нормальную смазку и крепление оси распила по отношению к корпусу агрегата. Виды поломок:

1. Задние и передние ведущие звенья наклепаны. Причина в несоответствии между шагом звездочки и звеньев цепи, слабом натяжении или износе звездочки. Проблема решается заменой или регулировкой механизмов.
2. Наличие поломанных или нецелых звеньев указывают на слабое натяжение или обрыв цепочки.
3. Округленные спинки носиков возникают при чрезмерной длине цепной гарнитуры и недостатке масла.

Как затачивать

Периодическая заточка — обязательное мероприятие, необходимое для нормальной работы бензоустройства. Способы самостоятельной заточки цепи:

1. Использование напильника — простой и распространенный вариант, позволяющий проводить мероприятие непосредственно на месте распиловки.
2. Применение специального станка. Способ встречается в личном хозяйстве и сервисных центрах.
3. С помощью болгарки. Для заточки потребуются навыки.

Специальный станок — наиболее эффективный метод. Но с помощью напильника также можно добиться хороших результатов.

Какие инструменты нужны для замены звездочки

Для замены приводной (ведущей) звездочки вам понадобятся такие инструменты и комплектующие:

• специальный ключ для снятия данной детали (обычно поставляется в комплекте к дорогим фирменным бензопилам, дешевые пилы таким ключом не комплектуются);
• выколотка из алюминия или меди (только из мягких металлов и только при отсутствии ключа);
• молоток (для нанесения ударов по выколотке в процессе откручивания звездочки);
• отвертка плоская для закручивания гайки;
• смазка для подшипника звездочки.

Почему изнашивается

Это один из вопросов, которые задаются владельцами бензопил постоянно. Ответить на него легко. На поверхности гарнитуры происходит трение, которое и является причиной износа.

Попадание на трущиеся поверхности пыли и грязи, усиливает износ деталей.

Существует еще один актуальный вопрос: почему шина изнашивается преждевременно? На него можно ответить если изучить конструкцию шины и принцип работы смазочной системы, что мы и постараемся сделать.

Система смазки начинается с масляного бака, куда заправляется масло и далее при помощи масляного насоса передается в место соприкосновения хвостовика шины с корпусом бензопилы. Для регулировки подачи масла, насос инструмента оборудован специальным винтом. В месте установки шины имеется специальная прорезь, которая совпадает с отверстием для получения смазки на шине. Причиной преждевременного износа, может быть недостаточная смазка трущихся деталей, что в свою очередь возникает при следующих неисправностях.

• чрезмерное загрязнение масляного фильтра (первое на что нужно обратить внимание);
• загрязнение каналов подачи масла на гарнитуре или на самом инструменте;
• неправильная регулировка подачи масла насосом;
• неисправность самого насоса;
• применение некачественных смазочных материалов или масла не соответствующего требованиям производителя бензопилы.

Конструкционные проблемы, отличия разных моделей

Брендовые бензопилы обладают особенной конструкцией, которая не позволяет заменить изношенный привод без того, чтобы не демонтировать сцепление и прочие части бензопилы. То есть, пилу нужно почти полностью разобрать. Более современные модели дорогих бензопил всегда комплектуются специальным ключом.

Также владелец бензопилы может столкнуться с таким нюансом: на китайских импортных бензопилах или электропилах звездочка на механизме сцепления может располагаться непривычным образом. На старых моделях при износе зубцов цепи нужно откручивать и менять барабан, цельный с приводом. На более новых моделях можно заменить звездочку отдельно.

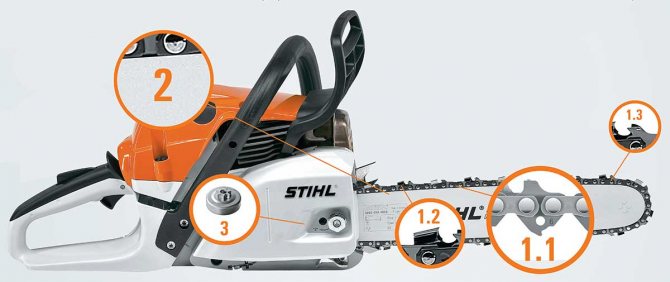

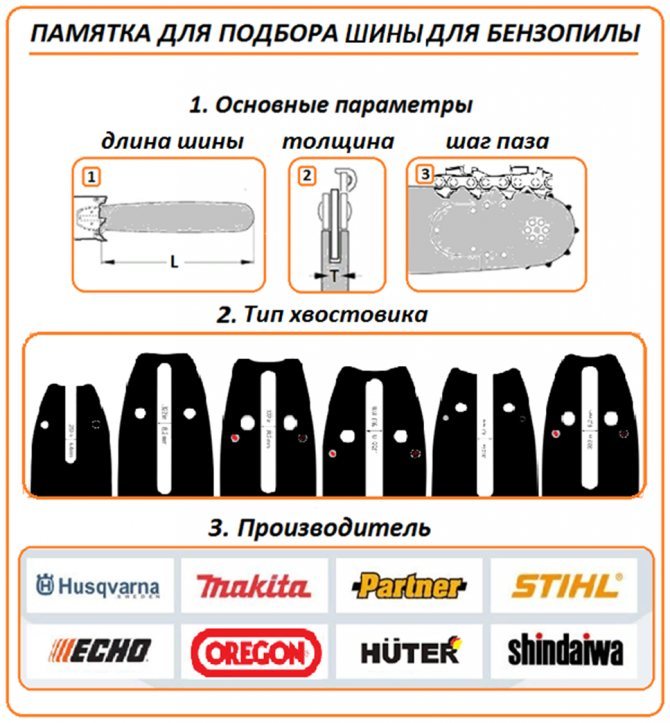

Как подобрать шину

Выбор шины — ответственное мероприятие, от результата которого зависит работа всего устройства. Установка неподходящего элемента не только приводит к выходу из строя других деталей, но и небезопасна для оператора. Для того чтобы грамотно подобрать комплектующую, потребуются данные длины, размера, формы и параметры хвостовика.

Размер определяется видами работ, которые вы планируете производить пилой. Малые габариты подходят для несложных манипуляций, распила тонких досок. Наиболее мощные установки пригодятся для заготовки дров из толстых стволов деревьев.

Как установить шину на бензопилу

Перед снятием шины рекомендуется проверить наличие необходимых комплектующих и инструментов. Установка шины начинается с системы быстрого натяжения цепи, затем необходимо перейти к боковому и переднему устройству. Соблюдение последовательности позволит правильно собрать механизм и обеспечит продуктивную работу инструмента.

Алгоритм самостоятельной замены барабана сцепления со звездочкой

Как же выполняется замены ведущей звездочки на электропиле или бензопиле — далее об этом подробно.

Для процедура замены звездочки нужно проделать такие действия:

• снять крышку тормоза цепи и потянуть ее на себя (избегайте соприкосновения ленты тормоза с деталями сцепления);
• с помощью гаечного ключа ослабьте гайки, удерживающие натяжение цепи и крышку бензопилы;
• снимите цепь, а затем шину, удалив мусор и опилки из отверстий для креплений;
• фиксируем поршень в цилиндре с помощью обычного шнурка, но при возможности нужно использовать стопор поршня или специальный фиксатор;
• сцепление начинают вращать и делают это, пока поршень не коснется выпускного отверстия;
• после чего стопор или шнурок опускают в свечной проем и там фиксируют, завязывая несколько узлов (стопор зафиксируется сам);
• откручиваем гайку сцепления (обратите внимание — резьба этой гайки левая, учитывайте это при откручивании);
• жесткие инструменты использовать запрещено, чтобы не разломать мягкий металл гайки сцепления;
• далее сцепление снимают;
• после снимают саму шестерню звездочки;
• заменяют старую звездочку новой;
• в обратном порядке выполняют сборку конструкции.

Теперь практика устранения кривого пиления

Как избавиться от этого дефекта? Первое, что необходимо сделать, так это подвергнуть цепь заточке, используя стационарный станок, а шину переставить другой стороной.

Если это делалось раньше, и шина отличается неравномерностью износа по двум сторонам, то ее придется ровнять. Для этого следует обзавестись:

• угольником;
• слесарными тисками;
• болгаркой;
• новым заточным кругом.

Тестовый распил показывает, что пилу по-прежнему уводит вбок.

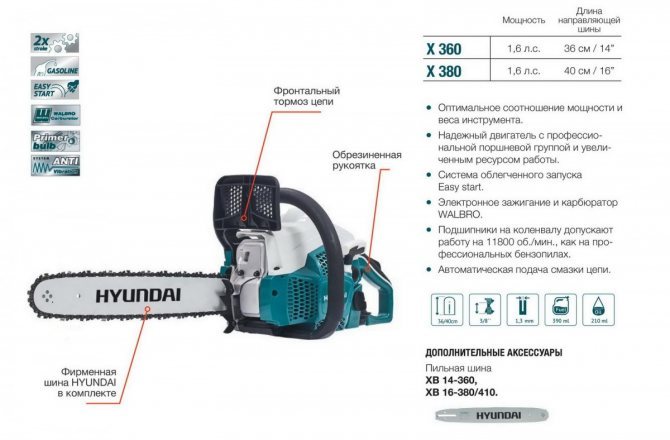

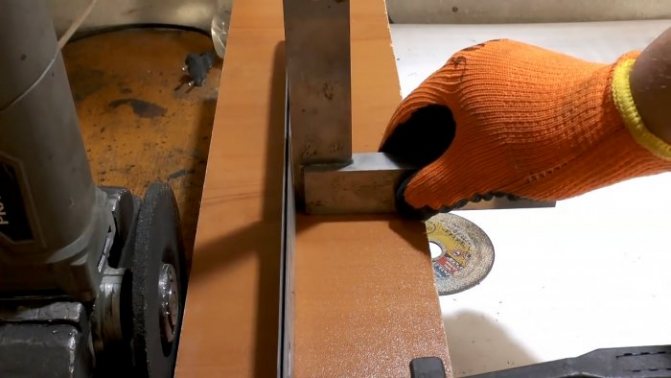

Снимем и займемся шиной. Поставим ее на ровную поверхность и приставим угольник. Если между ними есть зазор, то износ имеется.

Для его исправления зажимаем болгарку с заточным диском в тисках.

С внешней стороны на уровне диска делаем жестко неподвижную плоскость.

Далее выставляем по угольнику диск и закрепляем болгарку.

Теперь кладем шину на горизонтальную плоскость и после включения болгарки протачиваем ребра с обеих сторон. Проверяем угольником проточку и убеждаемся, что оно выполнено качественно.

Далее контролируем, чтобы хвостовикам цепи хватало высоты паза шины. Если этого нет, то шина должна быть заменена новой.

Собираем пилу, натягиваем цепь и проверяем качество пиления. Пиление должно быть эффективным, а пилу не должно уводить в сторону.

Почему греется

В некоторых случаях при работе, можно заметить, что шина чрезмерно греется, причин этому явлению две. Первая, это заводской брак. В таких деталях установлены не качественные подшипники, которые и нагревают ее при работе. Бракованная деталь будет греться и сделать с этим ничего нельзя, только замена но новую.

Вторая причина, это опять же не достаточное количество смазки, либо полное её отсутствие. При появлении таких признаков перегрева, как оплавление краски на кончике шины и его сильное дымление, стоит прекратить эксплуатацию инструмента и обратится в сервисный центр.

Выбор шины для бензопилы во многом зависит от характеристик самой бензопилы. Выбирать стоит только рекомендованные производителем комплектующие, учитывая при этом шаг ведущей звездочки, ширину паза для цепи и форму, и размер хвостовика. Залогом долговременной службы пильной гарнитуры бензопилы является бесперебойная подача достаточного количества смазки соответствующей марки. Чрезмерный износ шины и цепи, а также их нагрев, это признак неправильной работы системы смазки пильной цепи. Мы осветили основные моменты выбора, помните их и учитывайте при покупке, и тогда Вы точно купите то, что Вам действительно нужно.

Все неисправности бензопил можно разделить на две основные группы: неполадки двигателя со всеми его узлами и системами (зажигание, система подачи топлива, цилиндро-поршневая группа, система выхлопа) и неисправности других узлов (тормоз цепи, система смазки, муфта сцепления, шина и пр.).

Неисправности двигателя

• двигатель не заводится;
• заводится, но глохнет;
• работает неустойчиво;
• не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, нужно действовать методом исключения — проверять поочередно все возможные причины неисправности, начиная с тех, проверка и устранение которых занимает меньшее время (про устройство и работу двухтактного двигателя смотрите здесь).

Система зажигания

. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером — чтобы провентилировать камеру сгорания и удалить избыток топлива. После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

• надевают на свечу кабель зажигания;
• с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
• дергают за рукоятку стартера и смотрят — есть искра или ее нет.

При отсутствии искры нужно просто заменить свечу. Если и у новой свечи нет искры, нужно проверить состояние высоковольтного провода на наличие обрыва и контакта со свечой.

Причина отсутствия искры может заключаться и в неисправном модуле зажигания или нарушении зазора между ним и магнитопроводом маховика. Он должен равняться 0.2 мм. Нарушение зазора становится особенно вероятным, если перед этим производилась разборка пилы со съемом маховика и модуля зажигания. Зазор выставляют с помощью прокладки толщиной 0.2 мм, помещенной между бобышкой маховика и модулем зажигания. Неисправный модуль зажигания нужно заменить.

Проверив таким образом систему зажигания и не обнаружив неисправность, можно переходить к системе подачи топливной смеси.

Система подачи топлива

. Если осмотром свечи было установлено, что топливо не поступает в цилиндр, нужно рассмотреть все возможные причины этого. Это может быть:

• не поступление топлива из бака из-за забитого отверстия в его крышке (сапуна), при этом в баке создается вакуум, препятствующий вытеканию топлива;
• загрязненность топливного фильтра, установленного в баке;
• не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр.

Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течет полной струей, сапун и фильтр можно не проверять, если не течет или течет слабо, можно считать, что причина неисправности найдена. Сапун чистится иглой. Топливный фильтр извлекается через заливное отверстие опорожненного топливного бака, проволочным крючком, вместе с всасывающим шлангом, от которого фильтр отсоединяется и чистится или заменяется новым. Производители бензопил рекомендуют менять топливный фильтр каждые 3 месяца.

Недостаточное поступление топливной смеси из карбюратора в цилиндр или нарушение правильного соотношения между топливом и воздухом, смешиваемыми в карбюраторе, может происходить по нескольким причинам: из-за забивки воздушного фильтра, неотрегулированности карбюратора, забивки его каналов или сетки-фильтра.

Сильный износ пильного полотна

Шина служит намного дольше, чем цепь. Однако это не означает, что эксплуатировать ее можно вечно, и не задумываться о замене. Обычно направляющая меняется после 2-3 изношенных цепей. Перед заменой направляющей бензопилы, нужно оценить ее техническое состояние. Если на бензопиле установлена шина китайского производства, то она может износиться быстрее, чем цепь. Именно поэтому при обнаружении кривого распила древесины бензопилой, необходимо провести диагностику шины.

Чтобы убедиться в износе шины, необходимо снять ее и осмотреть. Обычно износ проявляется путем укороченного одного из бортиков. Порой обнаружить это визуально крайне сложно, поэтому необходимо воспользоваться штангенциркулем. Разница в несколько десятых мм говорит о том, что шина нуждается в замене. Еще есть простой способ проверки износа направляющей при помощи угольника. Для этого шина располагается на ровной поверхности, и к ней сбоку нужно приставить угольник. Если сверху и снизу стенки направляющей соприкасаются с угольником, значит деталь исправна.

Ускоренный износ шины может возникнуть по причине неправильного функционирования масляного насоса. Если смазка подается с большими перерывами, то соответственно увеличивается трение, а значит и детали изнашиваются быстрее. Если смазочный механизм работает исправно, то это в разы увеличивает срок службы не только гарнитуры, но и всего инструмента.
