Искрение щеток на болгарке причины и особенности их замены


Трудно себе представить арсенал домашнего мастера без такого популярного электроинструмента, как угловая шлифмашинка УШМ или болгарка (народное название). Свою популярность УШМ получила за счет универсальности, так как этот инструмент можно применять для резки, шлифования, пиления, полировки, зачистки, наточки и прочих работ. Причем обрабатывать можно абсолютно любые материалы. В процессе эксплуатации инструмента возникают разные поломки, и одной из самых распространенных является искрение щеток на УШМ. Почему искрят щетки на болгарке, знают далеко не многие, поэтому разберемся в этом вопросе, а также выясним, почему они сгорают и как выполняется их замена.

Назначение щеток на УШМ

Перед тем, как выяснить причины искрения щеток на болгарке, необходимо разобраться с их назначением. Коллекторные щетки применяются не только в конструкции углошлифовальных машинок, но и в устройстве всех современных электроинструментов — дрели, перфораторы, электролобзики и прочие. В конструкции болгарки и других электроинструментов применяется 2 щетки, которые имеют простую конструкцию. Эта конструкция основана на следующих элементах:

  1. Основная часть — имеет прямоугольную форму, и изготавливается из угля или графита
  2. Контакт — это жила провода соответствующего диаметра, через которую происходит протекание электрического тока. Контакт соединяет провод с графитовой частью
  3. Пружина — механизм, обеспечивающий прижим основной части к коллектору. На элементе пружинки может не быть, и это говорит о том, что предназначена такая щетка для установки в электроинструмент, где щеткодержатели имеют встроенный прижимной механизм в виде изогнутой пластины

Устройства предназначены для того, чтобы передавать электрический ток на ротор электроинструмента. Снимаемое напряжение со статора подается на ротор, что воспроизводится при помощи угольных щеток и коллектора. Подача тока на коллектор обеспечивает его вращение. При вращении ротора устройства контактируют с коллектором (медные ламели — выводы обмоток якоря), тем самым обеспечивая непрерывное протекание электрического тока.

Графитовая щетка устройство

В процессе применения устройств происходит их истирание, поэтому относятся они к категории расходных материалов. Срок службы щеток зависит не только от рабочего ресурса электроинструмента, но еще и от материалов, из которых они изготовлены. На износ щеток влияет не только механическое воздействие за счет силы трения, но еще и тепловое. Электрический ток при прохождении по проводнику вызывает его нагрев. Чем больше величины силы тока, тем выше температура нагрева. При прохождении тока через графитовые щетки, они также нагреваются. Чем выше нагрузка на электроинструмент, тем выше ток, а значит и увеличивается температура, которая отрицательно влияет на целостность расходных материалов.

Это интересно!
Различий между щетками для соответствующих электроинструментов нет (за исключением способа закрепления), так как выбираются они исключительно по такому параметру, как размеры основной части.

Симптомы поломки

Коллекторный узел отвечает за передачу электроэнергии на обмотки якоря. Использование металла в качестве контакта привело бы к дополнительному нагреву рабочей поверхности и увеличению шума в процессе работы. Производители стиральных машин устанавливают на двигатель скользящие контакты 3 типов: щетки в неразборном пластиковом корпусе, простые щетки в виде графитового стержня с исходящим медным контактом, подпружиненные щетки. Последние состоят из 3 элементов: угольного бруска, металлической пружины и проволоки с клеммой из меди.

Каковы же основные симптомы износа щеток стиральной машине? Если во время вращения барабана вы слышите посторонний шум (похожий на легкий скрип или скрежет), он может быть вызван именно щеточным контактом. Звук может сопровождаться появлением искр и неприятного запаха гари/пластика. Когда электродвигатель начинает терять мощность, работать как бы вполсилы (в особенности на высоких оборотах), причина этого с большой долей вероятности кроется в щетках.

При сильном изнашивании угольного бруса мотор может не работать вообще (не крутить барабан), или вращаться медленно, рывками и с характерным звуком. Если вы наблюдаете хотя бы один из вышеперечисленных симптомов, скорее всего настало время заменить электрощетки. В стиральных машинах с функцией самодиагностики на поломку двигателя может указывать соответствующий код ошибки на дисплее.

Из чего изготавливают

Щетки на болгарку и прочие электроинструменты изготавливаются из разных материалов, но основными являются — уголь и графит. Именно этот материал имеет низкий коэффициент трения, а также обладает повышенной прочностью к истиранию. Для улучшения контакта, в состав графита или угля при изготовлении щеток добавляются разные примеси. В зависимости от используемых примесей, различают следующие виды щеток:

  • Угольные
  • Омедненные
  • Угольно-графитовые
  • Графитные
  • Медно-угольные
  • Медно-графитные

Состав основной части влияет не только на срок службы или износ, но еще и на такой параметр, как признаки искрения. Величина искрения щеток зависит от состава, из которого они изготовлены. При их покупке нужно обращать внимание на состав, и не приобретать оснастку неизвестного происхождения и сомнительного качества.

Графитовые щетки виды

Это интересно!
В конструкции щеток находится керамический наконечник, который выполняет одну из важных задач. При истирании графитового слоя до предела, наконечник начинает контактировать с медными ламелями коллектора. Керамика не проводит электрический ток, поэтому болгарка при истирании щеток будет работать с перебоями или вовсе не будет включаться, пока устройства не будут заменены.

Как проверить ротор на исправность

Как Поменять Щетки На УШМ Makita

Мультиметр Bison. Фото 220В

Объем ремонтных работ позволяет найти верный диагноз повреждения ротора. Специфичность образования изъянов, которые в большинстве случаев появляются при перегреве болгарки при долговременной работе с завышенными нагрузками, позволяет найти их зрительно. Спаленная электронная изоляция оставляет следы обугливания на покоробленных катушках либо ребрах коллектора. Оборванные провода, вздутые ламели коллектора также можно узреть при внимательном наружном осмотре.

Если при зрительном осмотре не удалось выявить неисправности либо появились сомнения, проводится диагностика обрыва электронной цепи при помощи устройств. Тут пробой корпуса либо обрыв провода можно найти мультиметром, а межвитковое замыкание. индикатором короткозамкнутых витков либо на особом приборе проверить на куцее замыкание витков.

Причины почему искрят щетки

Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.

Причинами сильного искрения щеток на болгарках являются следующие факторы:

  1. Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
  2. Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
  3. Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
  4. Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
  5. Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток

    Коллектор электромотора

  6. Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
  7. При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
  8. Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
  9. При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
  10. Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
  11. Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
  12. Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
  13. Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом

Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.

Замена щёток

Вот здесь и возникает дельный вопрос к производителям болгарок, почему не сделать в корпусе окошко из прозрачного пластика, чтобы визуально оценивать состояние графитовых контактов без разбора электроинструмента (в некоторых моделях болгарок раскручивать корпус нет необходимости)?

Внимание! Приступая к замене щёток, как и при любом проникновении внутрь корпуса электроинструмента, необходимо отключить питание электросети путём извлечения штепсельной вилки из розетки.

В виду конструкционных разнообразностей угловых шлифовальных машин, замена графитовых контактов у каждой модели инструмента может иметь свои особенности.

Почему на УШМ сгорают щетки

Кроме искрения, часто владельцы электроинструмента сталкиваются с тем, что горят щетки на болгарке. Отличается это явление от искрения тем, что происходит быстрый износ основной части элемента. Сразу после установки новых элементов, происходит их износ уже сразу при первом применении электроинструмента. Предстоит разобраться, почему же горят щетки на болгарке.

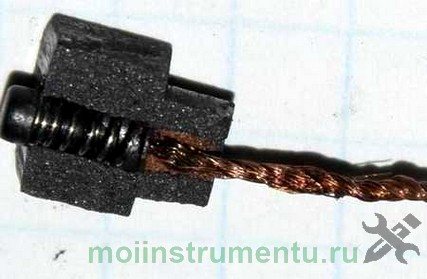

Конструкция графитовой щетки внутри

Главная причина скрывается не в самих щетках, а в коллекторе. Если на коллекторы выпадают или истираются ламели, то это приводит к увеличению нагрузки. Эту нагрузку испытывают графитовые элементы, которые при включении болгарки, начинают быстро изнашиваться — этот процесс ускоренного износа называется сгорание. Элементы в прямом смысле горят по причине прохождения большого тока. Многие называют этот процесс истиранием, но в действительности щетки быстро стереться от механического воздействия не могут. Причиной сгорания является сильное искрение, в результате чего графит в прямом смысле попросту сгорает.

Причины, почему горят щетки на болгарке, следующие:

  1. Выпадение или износ медных ламелей коллектора. Как выглядит износ ламелей коллектора, показано на видео. В материале также показано, как можно попытаться устранить такую неисправность
  2. Межвитковое замыкание между ламелями или обмоткой ротора — способствует увеличению тока, от которого нагреваются щетки, и начинают гореть. Чтобы выявить причину, понадобится прозвонить якорь
  3. При сильной перегрузке электроинструмента — если эксплуатировать болгарку длительное время без перерывов, то итог такого применения будет проявляться в виде сгорания щеток за 5-10 секунд

Искрение коллектора болгарки

Есть также такое понятие, как круговой огонь. Возникает это явление при больших толчках тока якоря, например, при перегрузках, коротких замыканиях, а также при снижении напряжения сети. Круговой огонь проявляется при повторных зажиганиях дуги. Повышение нагрузки и даже короткого замыкания возникает при использовании болгарки для пиления древесины. При обработке древесины происходит зажим режущего диска, тем самым возрастает ток в 15-25 раз от номинала. Чаще всего причинами сгорания элементов является коллектор, поэтому если за месяц пришлось сменить 2-3 пары щеток, значит, пора провести диагностику электроинструмента.

Мотор ProfiEco: тихий и экономичный

Премиальная техника Miele производится в Германии с применением высококачественных материалов и инновационных технологий. Инверторный двигатель ProfiEco — запатентованная разработка немецких специалистов. В основе работы этого мотора лежит принцип электромагнитной индукции. Существенное отличие от других двигателей заключается в том, что током обмотки управляет инвертор (а не щетки). Вращающийся ротор плавно набирает требуемое количество оборотов, что обеспечивает тихую работу.

Поскольку в инверторном моторе нет трущихся деталей, в процессе работы существенно снизилось нежелательное нагревание материалов и нерациональная трата энергии. Электродвигатель способен очень точно контролировать движения барабана во время стирки и отжима. Стиральные машины «Миле» с ProfiEco могут отжимать со скоростью 1200-1600 об/мин. Автоматический контроль дисбаланса и уникальный сотовый барабан гарантируют, что с вашими любимыми вещами ничего не случится.

В конструкции нового мотора нет графитовых щеток и приводного ремня, поэтому владельцам элитной техники не придется сталкиваться с заменой этих деталей. Возможность инвертора преобразовывать переменный ток в постоянный способствует максимально точной настройке частоты вращения барабана. Не требующий никакого технического обслуживания двигатель ProfiEco — это гарантия надежной и долговечной эксплуатации. Класс энергетической эффективности последних моделей по стандартам Европейского союза — A+++ -10%. Они потребляют даже меньше электроэнергии, чем нужно для наивысшего класса А+++.

Как понять что нужно менять щетки

Многие меняют щетки только после того, как обнаруживают сильное искрение инструмента, а также появление запаха гари. Многих мастеров не останавливают даже эти признаки, и они продолжают эксплуатировать инструмент, пока он не перестанет включаться. Когда же необходимо менять угольные щетки, чтобы не навредить устройству электроинструмента. Для этого имеются следующие признаки:

  1. Сильное искрение — если появляются признаки сильного искрения, то необходимо разобрать инструмент, и произвести осмотр расходных элементов. Искрение — это первый признак того, что расходные элементы предстоит заменить
  2. Появление запаха гари — если при работе инструментом слышен запах нагара, то рекомендуется разобрать болгарку и произвести замену графитовых щеток
  3. При износе основной части свыше 30%-40%. Однако определить начальную их длину практически невозможно, если только не измерить ее перед установкой элементов
  4. При появлении таких признаков, как дергание и «рычание» электроинструмента

Еще подлежат устройства замене, если они имеют неравномерный износ, а также не соответствуют качеству.

Искрят щетки на болгарке

Это интересно!
На домашнюю болгарку не рекомендуется покупать омедненные щетки, так как они быстро выведут из строя коллектор якоря за счет большого содержания меди в составе. Омедненные элементы можно использовать на болгарках, которые имеют специальное покрытие на коллекторных пластинах.

Самый элементарный способ, без разборки корпуса

Некоторые производители подошли к возможности замены щёток очень рационально. В корпусе машины имеются резьбовые пробки-заглушки. И весь процесс проверки или «ремонта» занимает две минуты (для обеих графитовых контактов):

  1. Вывинтить отвёрткой пробку.

    Вывинтить-отвёрткой-пробку.

  2. Поддеть тонкой отвёрткой прижимную крышечку, и вынуть щётку.

    Поддеть-тонкой-отвёрткой-прижимную-крышечку,-и-вынуть-щётку.

  3. Если щётка по сравнению с новой потеряла 70 – 80 % длины, то её стоит заменить. В противном случае старый графитовый контакт надо поставить той же стороной, как было до извлечения, чтобы исключить процесс притирки. Ведь щётки изнашиваются неравномерно из-за того, что они соприкасаются с вращающейся цилиндрической поверхностью.

    Если-щётка-по-сравнению-с-новой-потеряла

  4. Завинтить пробку до упора. Внимание! Пробка может завинчиваться и вверх тормашками. Поэтому надо следить, чтобы сверху был паз под отвёртку. Иначе при следующем вывинчивании возникнут трудности.
  5. Повторить все действия со щёткой, расположенной с обратной стороны корпуса болгарки.

Это самый простой способ замены щёток у болгарки, не предусматривающий разборки корпуса. Поэтому при покупке нового инструмента этот нюанс можно принять во внимание.

Как заменить самостоятельно

Что может быть проще, чем замена щеток на болгарке. Однако и здесь имеются некоторые нюансы, которые следует учитывать, чтобы не испортить электроинструмент. Для начала нужно правильно выбрать расходные элементы. При выборе следует опираться на модель болгарки или же снять установленные щетки, и снять их размеры. По этим размерам купить новые элементы. О том, сколько стоят такие устройства, не имеет смысла говорить, так как это сущие пустяки.

После того, как расходные элементы приобретены, выполняется замена щеток. При этом для начала необходимо посмотреть на модель болгарки. Некоторые производители оснащают свои электроинструменты специальными шахтами для быстрой замены щеток. Они представляют собой пластиковый колпачок, который закручивается и выкручивается при помощи отвертки.

Замена щеток на болгарке

Если это болгарка, которая не имеет специальной шахты для быстрой замены щеток, тогда понадобится разобрать корпус, чтобы добраться до расходных элементов. Когда получен доступ для замены расходных элементов, дальнейшие действия выполняются в следующей последовательности:

  1. Получив доступ к щеткодержателю, необходимо отсоединить от него контактный провод
  2. Отсоединить контактный провод, который также подключен к щеткодержателю
  3. Извлечь стертый элемент
  4. Очистить место, куда устанавливается щетка, так как она должна перемещаться свободно и без заеданий
  5. Установить новую деталь в порядке обратном снятию
  6. Перед установкой щеткодержателя на место, необходимо осмотреть коллектор. Если имеются признаки нагара, то их следует устранить
  7. Аналогичным образом произвести процедуру по замене с другой стороны

Как заменить щетки на болгарке

Зная, как поменять щетки на болгарке, следует немедленно произвести их замену. Чем сильнее искрят устройства на электроинструменте, тем скорее их необходимо заменить. При замене нужно также учитывать, что менять необходимо устройства парно, но не по одному.

Подводя итог о проделанной работе, стоит отметить, что причин искрения щеток на болгарке много, и в каждом конкретном случае нужно искать свою поломку. Если не удается определить причины искрения, то инструмент необходимо показать специалисту, который выявит поломку и устранит ее. Это лучше, чем продолжать работать неисправным инструментом, который в любой момент может сгореть или замкнуть. Только при правильном подходе к ремонту и обслуживанию электроинструмента, можно добиться его продолжительной эксплуатации.
