Инструмент для заточки

Для абразивной заточки резца может быть использован заточной или токарный станок. Для твердосплавного инструмента используется зеленый карборунд средней твердости. Для первичной обработки абразив круга должен составлять 36-46, при завершении процесса – 60-80. Для высокого качества заточки необходим целый круг, без дефектов и нарушения геометрии.

Для заточки токарных резцов широко применяются и алмазные круги, что обеспечивает высокую чистоту режущих поверхностей. В сравнении с карборундовыми кругами чистота поверхности резца повышается на два класса, увеличивается производительность работ. Применение алмазных кругов увеличивает и ресурс работы инструмента – возможное количество переточек резца увеличивается на 20-30%. Но следует учесть, что экономически целесообразно применение заточки алмазным инструментом при припуске не более 0,2 мм. При большем значении рекомендует предварительная заточка карборундовым кругом.

Читать также: Тиски из чугуна или стали

Что можно использовать?

Провести заострение можно двумя методами:

1. Ручной подразумевает отсутствие механизации всего процесса, то есть, от начала до конца все выполняется вручную. Этот способ менее производительный, добиться необходимого результата довольно сложно.
2. Есть также приспособление, при помощи которого заточка стамесок и резцов по дереву упрощается. Подобные станки также имеют специальный камень, который проводит снятие металла.

Два вышеприведенных способа обработка используется в производстве. Ручной метод позволяет быстро заострить инструмент в случае малого износа режущей кромки и при отсутствии механических повреждений. Специальное приспособление позволяет восстановить режущую поверхность, удалить различные дефекты.

Порядок и особенности

В зависимости от характера износа и конструкции оснастки производится заточка по передней, задней или обеим поверхностям. На рисунке ниже указаны все поверхности токарного резца

Для стандартных резцов, как правило, применяется заточка по всем режущим поверхностям. При незначительном износе восстанавливается геометрия только задней поверхности. Оснастка для многорезцовых станков восстанавливается только по задней поверхности, фасонная – только по передней.

Стандартный порядок заточки:

• Основная задняя поверхность.
• Вспомогательная задняя поверхность.
• Передняя поверхность.
• Радиус закругления конца.

Параметры заточки задней поверхности указаны на рисунке ниже

На рисунке (а) указана задняя поверхность с одной плоскостью заточки, на рисунке (б) – с несколькими. При напайке твердосплавных пластин задняя поверхность имеет три плоскости:

• по фаске высотой не меньше чем 1,5 мм под углом а;
• по оставшейся высоте под углом а+3°;
• по державке под углом а+5°.

Заточка передней поверхности твердосплавных резцов имеет гораздо большее количество разновидностей (см. рис. ниже).

Основные формы:

• Плоская с положительным передним углом (а).
• Плоская с отрицательным углом (б).
• Криволинейная с отрицательным углом (в).
• Плоская с отрицательным углом для черновой обработки (г).
• Криволинейные с отрицательным углом для нержавеющих сталей (д), и других материалов (е)

В процессе заточки необходимо чтобы режущая кромка обрабатываемого инструмента располагалась на линии центра заточного станка или ниже не более чем на 3-5 мм. Направление вращения круга должно обеспечить прижим пластинки к державке, т. е. идти на пластинку. В процессе работы желательна непрерывная подача охлаждающей жидкости. При периодическом охлаждении возможно перенапряжение структуры материала и появление микротрещин.

При заточке необходим легкий нажим и постоянное перемещение вдоль поверхности круга для формирования ровной поверхности. После завершения заточки геометрия инструмента проверяется с помощью шаблонов или специальных приборов.

Как правильно затачивать стамески. На водных камнях, гриндере и обычной наждачке

Самый популярный способ заточки — использование искусственных водных камней. Этот метод обеспечивает наиболее деликатное и точное наведение режущей кромки. Чтобы привести камни в рабочее состояние их предварительно замачивают на 3-10 минут. В процессе заточки абразив активно увлажняют из пульверизатора или же работают им прямо в ванночке с водой.

Инструмент последовательно обрабатывают на камнях разной зернистости. Наиболее простая и результативная схема — это использование трех типов абразивов:

• 800 грит — грубый камень для стартового выравнивания кромки после обработки на точиле; если вы не использовали гриндер и не подвергали стамеску серьезной переточке — этот водный камень можно пропустить.
• 1,200 грит — абразив для промежуточной правки.
• 6,000 грит — камень для финишной доводки.

Если вы ходите отполировать кромки стамески до получения зеркального блеска, дополнительно используйте четвертый камень 8,000 грит для тонкой полировки.

При таком способе заточки очень важно соблюдать последовательность. Пропустив промежуточный абразив, придется дольше выводить поверхность, активнее изнашивать камень, тратить силы и перегревать клинок.

Коротко о типах абразива

Искусственные заточные камни состоят из микроскопических заточных зерен, соединенных в бруски керамической связкой. В качестве абразивной основы чаще всего используют карбид кремния. Благодаря хрупкости и остроте микрочастиц, такой камень обеспечивает высокую производительность заточки. Карбид-кремниевые абразивы не перегревают клинок, быстро дают суспензию, не требуют долгого замачивания и производят приятный звук при заточке. По своим характеристикам они опережают камни из электрокорундовых порошков или глины, и именно их рекомендуют приобретать в качестве первого заточного комплекта.

Подготовка заточных камней к работе

Водные камни так же как и стамески нуждаются в уходе. Перед каждой заточкой им желательно восстанавливать геометрию рабочей плоскости. Для этого можно использовать специальные алмазные бруски или прибегнуть к более простому способу — выполнить наводку на наждачной бумаге.

Разметьте поверхность камня карандашом, и поместите его в ванночку с чистой водой на 3-10 минут. Когда камень перестанет выпускать мелкие пузырьки воздуха — это будет означать, что он готов.

Возьмите лист водостойкой наждачной бумаги зернистостью 240 грит, смочите его и поместите на мокрое стекло. Вода будет препятствовать смещению наждачки во время работы.

Двигайте заточной камень вперед-назад, время от времени совершая круговые движения. Когда карандашные линии исчезнут — это значит, что рабочая поверхность совершенно плоская. После выравнивания снимите фаски с краев бруска, чтобы они не рассыпались при дальнейшем использовании. Камень готов.

Переходим к заточке

Перед вами стоит задача добиться безупречной плоскости фаски и тыльной стороны лезвия — тогда на их пересечении образуется идеально ровная режущая кромка. Поначалу не гонитесь за скоростью, а сконцентрируйтесь на согласованности движений и равномерной силе нажима. Обязательно используйте резиновый коврик. Эта деталь на поверку оказывается очень важной. Подложка предотвращает проскальзывание и люфт бруска на неровной поверхности, благодаря чему вы полностью концентрируетесь на процессе заточки и лучше чувствуете каждый росчерк по камню.

Выравнивание тыльной стороны клинка

Заточку стамесок традиционно начинают с обработки тыльной стороны лезвия. В качестве стартового камня используют абразив зернистостью 800 грит.

Одной рукой лезвие прижимают к камню, а второй — удерживают его строго перпендикулярно длинной стороне бруска. С легким и равномерным нажимом инструмент перемещают по всей длине рабочей поверхности. После обработки на камне 800 грит на задней части лезвия должны пропасть все крупные риски, а поверхность приобрести однородную тусклость как показано на фото. Перед тем как перейти к другому абразиву, на этом же камне обрабатывают фаску стамески.

Заточка фаски

Здесь все сложнее, т. к. приходится выравнивать на порядок меньшую площадь и удерживать инструмент под строго заданным углом. Обработку фаски значительно упрощает специальная заточная каретка, выполненная в виде тележки. Это приспособление позволяет фиксировать стамеску под строго заданными углами и имеет ряд дополнительных опций, о которых мы еще поговорим ниже.

Выровнять фаску можно и вручную. В этом случае важно следить за тем, чтобы кончики пальцев плотно прижимали всю плоскость фаски к поверхности камня. Сохраняя равномерность нажатия, выполняют росчерки вперед-назад по всей длине камня. Начинать тренироваться лучше на широких стамесках. С ними проще. Благодаря большой площади фаски их удобнее удерживать под нужным углом, при этом лучше чувствуешь, насколько плотно лезвие прилегает к поверхности камня.

Сэкономьте на покупке заточной каретки, сделав ее своими руками. Как именно? Читайте в нашей статье:

• Самодельная каретка для заточки стамесок и ножей рубанков

После каждых четырех-пяти проходов по абразиву фаску внимательно рассматривают на предмет неоднородности шлифовки и своевременно исправляют ошибки. Здесь важно концентрироваться на удержании постоянного угла наклона, твердом и равномерном нажиме и согласованности движений. И помните, скорость никак не влияет на качество заточки.

Когда фаска и тыльная сторона клинка обработаны на камне 800 грит, можно переходить к следующему абразиву, предварительно ополоснув лезвие стамески, и тщательно протерев его чистой тканью. Это нужно для того, чтобы не засорять новый камень оставшимися зернами предыдущего абразива.

В процессе заточки на режущей кромке стамески будет образовываться тончайший заусенец, который можно почувствовать легким касанием пальца. К концу заточки он должен исчезнуть.

Заточку полукруглых и уголковых стамесок выполняют по такому же принципу, но используют для этого специальные фасонные камни, которые имеют вогнутый и выпуклый профиль рабочей поверхности.

Водные камни очень эффективны, но в то же время — это весьма прихотливый абразив. Они требуют дисциплины в уходе и использовании, в противном случае – быстро приходят в негодность. Как ухаживать за водными камнями — читайте в нашей небольшой, но очень полезной статье.

Доводка инструмента

После заточки необходима последовательная притирка рабочих поверхностей в том же порядка, как производилась заточка. При доводке необходимо удалить все шероховатости и отполировать поверхность до зеркального блеска. Чем чище поверхность, тем ниже трение при точении и выше стойкость инструмента.

Доводка осуществляется с помощью абразивных паст карбида бора на вращающемся чугунном диске (не более 2 м/с). Может использоваться паста ГОИ или другие специальные материалы для полировки. Для полировки паста наносится на диск. Далее, при вращении диска, резец прижимается и зерна абразивной пасты сглаживают имеющиеся шероховатости. Таким образом, полностью восстанавливается геометрия и первоначальная чистота рабочей поверхности резца, обеспечивается его пригодность к дальнейшей эксплуатации.

Читать также: Обратный клапан на ресивер компрессора

Технологические операции, проводимые на токарном станке с заготовками при помощи специальных приспособлений, связаны с получением в итоге изделия нужной конфигурации, представленной на чертеже. А чтобы точение было рациональным, точным необходима заточка токарных резцов по металлу, которая выполнит необходимый профиль, углы требуемой величины и соответствующие параметры рабочей части. Подготовке такого средства придается серьезное значение.

Инструменты для токарного оборудования

Для того чтобы разбираться в правилах заточки резцов для токарных станков по металлу, недостаточно просто посмотреть обучающее видео. Необходимо иметь представление о том, как классифицируются такие инструменты. Самым главным параметром, по которому токарные резцы относят к различным видам, является тип обработки, выполняемой с их помощью. По этому признаку выделяют следующие виды токарных резцов.

Основные типы токарных резцов
Проходные
Такими резцами заготовки обрабатываются вдоль оси вращения.

Подрезные

Используя эти резцы на токарном станке, уменьшают уступы и выполняют торцевание заготовок.

Канавочные

Как следует из названия, ими формируют наружные и внутренние канавки на поверхностях цилиндрической формы. Создавать канавки на наружных сторонах заготовок можно и при помощи отрезных резцов по металлу. Кроме того, такие резцы позволяют отрезать части заготовки под прямым углом.

Расточные

С помощью таких инструментов на станках выполняют обработку отверстий.

Резьбонарезные

Такие резцы специально предназначены для нарезания резьбы.

Фасонные

С помощью резцов этого вида на внешней стороне цилиндрических заготовок формируют фасонные выступы или канавки.

Фасочные

С помощью этих резцов на заготовках снимаются фаски.

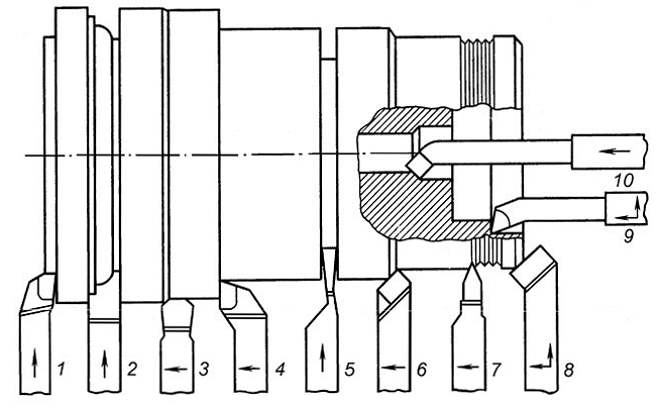

Операции, проводимые резцами различного типа

Токарные резцы также подразделяются на виды в зависимости от того, в каком направлении с их помощью выполняется обработка заготовки. Так, среди них бывают правые (обработка выполняется по направлению к передней бабке) и левые (обработка по направлению к задней бабке).

Классифицируется токарный инструмент и по материалу изготовления, по способу соединения режущей части с державкой, а также по ряду других параметров.

Назначение резца, конструкция, виды

Для получения деталей из слитка металла при точении на токарном оборудовании используют специальный инструмент. Изготавливают из стали, причем твердость материала выше, чем этот показатель у обрабатываемой заготовки. Стержень-державка и рабочая головка, главные элементы конструкции резца из металла, за счет первого инструмент закрепляется на токарном станке.

Функция второй составляющей, заключается в срезании слоя поверхности металла при обработке. Стержень-державка или тело резца в сечении квадратной формы или прямоугольной. Основная режущая кромка рабочей головки в сечении фасонная (клин) иди прямая. Режущей части из металла при эксплуатации требуется регулярная заточка. В современных условиях существует достаточный выбор резцов.

Токарные резцы для обработки металла со сменными пластинами

Подбирая снасть, следует учесть такой показатель, как углы. Классификация видов выглядит следующим образом:

• проходные;
• отрезные;
• подрезные;
• расточной;
• фасонные;
• канавочные:
• фасочные;
• упорный;

Проходные, этим типом устройства обрабатывают цилиндрические болванки. Инструмент отрезного вида используют для обрезки прутков. Обрезка выполняется под заданным углом. Приспособление отрезного типа служит и для прорезания в них канавок различного назначения. Подрезные, данный тип приспособлений используют для торцевания болванок и уменьшения уступов. Расточной, это средство используют для обработки отверстий нужного диаметра в заготовках или деталях токарном станке.

Канавочный — назначение такого устройства состоит в формировании внутренних и наружных канавок на цилиндрической поверхности, выдерживая нужные углы. Иногда требуется функция отрезного типа, когда необходимо убрать часть металла заготовки. Резьбонарезные, этим устройством на токарных станках нарезают резьбу. Фасонный — предназначение этого резца состоит формировании выступов и канавок на обрабатываемой болванке, при это получаются углы с требуемыми параметрами.

Читать также: Как сделать мушкет из дерева

Фасочные — этим устройством после заточки выполняют внутренние и наружные фаски на изделии. Упорный используют для точения деталей из металла с уступами небольших размеров. Для снижения вибрации при работе на токарном станке требуется выверять его положение. Упорный применяют для нежестких деталей.

Виды резцов подразделяют еще по направлению обработки токарном оборудовании на левые и правые, по материалу, из которого они изготовлены, по способу присоединения режущей части к державке и другим параметрам.
