Диммер: что это такое — 17 схем с фото разных модулей

Реостат как простейший диммер

Простыми словами, диммер — это реостат переменного тока, но с более сложной конструкцией. Впервые переменный резистор был изобретен Й. Поггендорфом в XIX веке для изменения напряжения (U, В) и тока (I, А) путем увеличения / уменьшения сопротивления (R, Ом).

В зависимости от типа реостата величина R меняется плавно или ступенчато.

Для снижения яркости источника света нужно уменьшить напряжение с помощью реостата, а для этого добавляется сопротивление.

Из-за увеличения R и I устройство сильно нагревается и отдает тепло в окружающий воздух. В результате такой регулятор имеет низкий КПД и, как следствие, не используется.

Принцип регулировки яркости

У ламп, работающих в цепях переменного тока, регулирование яркости производится способом уменьшения тока за счет «вырезания» части синусоиды.

Чем большая часть напряжения вырезана, тем меньше ток через лампу. Яркость усредняется за счёт инерционности нити лампы и человеческого зрения.

Классические диммеры выполняются по приведенной схеме (возможны небольшие вариации). Ключом служит симистор – он открывается и закрывается в заданный момент времени после перехода напряжения через ноль. Чем позже симистор открылся, тем меньшая часть синусоиды идёт к потребителю. Этот момент регулируется потенциометром.

Применение

Благодаря простоте конструкции и функциональности, современные диммеры получили широкое распространение.

Основные направления:

1. Создание разных режимов освещения в одном и / или нескольких помещениях.
2. Уменьшение расходов на электричество, благодаря переводу освещения в дежурный режим.
3. В электроинструмент для уменьшения и увеличения оборотов коллекторного электродвигателя.
4. Зонирование комнаты на несколько условных областей.
5. Подсветка предметов искусства, к примеру, скульптур или картин. Разная степень освещения позволяет привлечь больше внимания к экспонату.
6. Создание иллюзии нахождения человека в квартире / доме, благодаря изменению уровня освещения.
7. В электрообогревателях для регулирования их мощности.
8. Изменение яркости для птиц / животных, имеющих особые требования к этому параметру.
9. Обогрев птенцов сразу после появления на свет. В зависимости от степени яркости меняется и степень нагрева.
10. Проведение домашних праздников, когда за столом требуется более яркое освещение, а в зоне танцев — приглушенный свет.
11. Создание интимной обстановки в спальне.

Сфера применения диммеров огромна, и каждый может сам придумать новый вариант с учетом возможностей электронного устройства.

Светорегулятор оборудованы микроконтроллером и имеет широкий набор опций:

• изменение уровня яркости;
• автоматическое выключение;
• создание эффекта присутствия людей, благодаря автоматическому включению / выключению;
• режимы мигания / затемнения;
• плавное включение / выключение освещения;
• управление в дистанционном режиме по ИК-каналу, радиоканалу, акустическому шуму (к примеру, хлопок) и т. д.

Можно ли использовать диммерные переключатели с любым освещением?

Лучше всего использовать с диммерными переключателями галогенные лампы и лампы накаливания.

Используя эти лампы, вы не только получите доступное решение для освещения, но и сможете уменьшить яркость от 0 до 100%. Все, что требуется – это стандартный диммер лампы накаливания.

Недостатком светодиодных и люминесцентных ламп является то, что уровень освещения можно уменьшить только примерно до 20% от максимальной яркости.

Значит ли это, что использование диммера со светодиодами или люминесцентными лампами совершенно исключено?

Нет!

В диммере CL используются резисторы для изменения выходной мощности, и вы сможете использовать любую лампу по выбору, даже если это светодиодная или люминесцентная лампа. Вам необходимо убедиться, что сам свет регулируется. Если вы попытаетесь использовать диммер лампы накаливания с этими лампами, он либо вообще не будет работать, либо будет работать неправильно.

Мы выделим некоторые диммеры, которые позволяют использовать светодиоды, поэтому не беспокойтесь, если вы перешли на это энергоэффективное освещение и хотите продолжать его использовать, одновременно уменьшая яркость с помощью диммера.

Прежде чем мы перейдем к диммерным переключателям, давайте поговорим о конкретных типах диммерных переключателей.

• Однополюсный: однополюсный специально разработан для светильников, управляемых только одним диммером. Это означает, что диммер будет действовать как единственный переключатель для включения и выключения света, а также для его затемнения.

• 3-х или 4-х позиционный: если у вас есть несколько переключателей включения и выключения для освещения, вам понадобится 3-х или 4-х позиционный диммер.

• Многопозиционный: диммеры с несколькими компаньонами требуют наличия диммерных переключателей с несколькими положениями. Это позволяет вам осуществлять полный контроль над яркостью из нескольких мест.

• Подключаемый модуль. Если у вас есть настольные и торшеры, вам понадобится подключаемый диммер. Большинство из них работают со всеми типами ламп, включая светодиоды и КЛЛ.

Итак, теперь у вас есть четкое представление о том, как работают диммерные переключатели и почему вам следует подумать об их использовании. Пришло время завершить более практическую мысль и кратко взглянуть на 3 лучших современных диммера, подходящих для любого респектабельного умного дома.

Электронные диммеры

Для тех, кто хочет углубится в тему.

Это небольшие по размеру и экономичные устройства, в основе работы которых лежит управляющий ключ: транзисторный или симисторный.

У большей части таких диммеров на выходе несинусоидальный сигнал, а секции синусоиды, «отрезаны» имеющимся ключом.

Такие диммеры не предназначены для подключения девайсов, питающихся от токов с низким коэффициентом гармоник.

К категории таких устройств относятся электрические двигатели, трансформаторы индукционного типа для галогенок и т. д. Это обусловлено риском поломки устройства из-за перегрева.

Кроме того, бюджетные электронные диммеры без специальных фильтров являются источниками сильных помех.

Контроллер в цоколе

Не обладает широкой функциональностью, однако легко устанавливается. Для установки контроллера даже не нужно отвертки! Вместо лампы с цоколем E27 вкручивается данное устройство, которое обладает в свою очередь патроном для лампы E27. Тут очевидна зависимость от настенного выключателя. Контроллеры выпускаются с диммированием и без. Для примера возьмем устройства из серии «уютный дом» от — патроны программируются на нужные клавиши пульта специальной кнопкой, радиус действия 30 метров, частота 433,92 мГц.

Также в линейку «уютный дом» входят вилки-розетки, работающие аналогичным образом.

Устройство и принцип работы

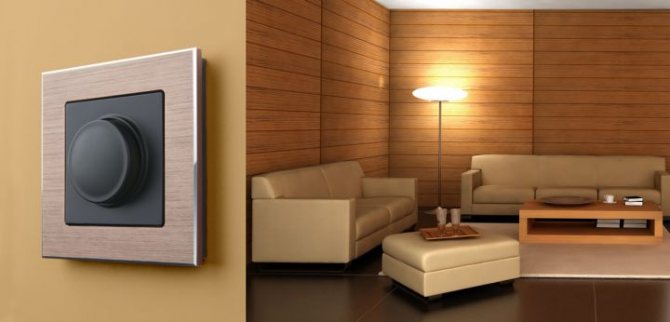

Внешне диммеры напоминают обычные выключатели, но позволяют регулировать уровень яркости. Рассмотрим разные схемы исполнения и их особенности.

На тиристоре

В большинстве случае в качестве основного элемента применяется тиристор.

Общий алгоритм работы имеет следующий вид:

1. Пока SCR-тиристор закрыт, конденсатор (С) набирает заряд через сопротивление.
2. Напряжение входной полуволны повышается.
3. В определенный момент (при увеличении напряжение больше 32 Вольт) происходит открытие ZD-динистора, а после него и SCR-тиристора.
4. Между клеммами проходит ток, который течет до снижения значения до уровня, необходимого для закрытия ZD.
5. Конденсатор разряжается через D1 (диод) и SCR.
6. Происходит закрытие тиристора, и процесс повторяется снова.

Благодаря открытию тиристора в определенный промежутки времени при переходе через «0», удается «обрезать» синусоиду и тем самым поменять параметр напряжения и нагрузочный ток.

С дросселем

Во многих диммерах применяются ключи, при добавлении которых в схему появляются электромагнитные (ЭМ) колебания в большом частотном диапазоне.

Такие волны приводят к появлению тока в проводах, объединяющих диммер, источник питания и нагрузку, тем самым создавая помехи.

Для борьбы с проблемой применяются дроссели индуктивности или LC-фильтры. Они устанавливаются около нагрузки или питающего источника.

Чем выше частота, тем компактней дроссель. При правильном выборе фильтра можно свести уровень помех к минимуму.

На резисторе

Диммеры на сопротивлении R применяются для изменения яркости ламп накаливания.

Конструктивно устройство состоит из реостата / переменного сопротивления, а работает на базе закона Ома.

При повышении сопротивления снижается ток в лампочке, что уменьшает активность нити накала.

Конструкция очень проста, но она имеет большой минус — неизменную потребляемую мощность вне зависимости от позиции регулировки.

Так, при повышении сопротивления снижается ток, но общая нагрузка остается неизменной. Лишняя энергия преобразуется в тепло и уходит в воздух.

Следовательно, сэкономить электричество с помощью таких устройств не получится.

Резисторные светорегуляторы редко, но применяются для изменения яркости ламп-полупроводников.

Речь идет об аналоговом способе управления, который почти не применяется из-за низкой экономичности и высокой чувствительности.

На симисторе

Такая схема немного сложней, чем резисторный вариант. Здесь применяется симистор, играющий роль ключа и меняющий параметры тока.

В процессе работы напряжение представляет собой куски отрицательных / положительных полуволн, а при уменьшении яркости лампочка питается «обрубками».

На ШИМ-генератор приходит 200-герцовый сигнал. При этом яркость меняется с учетом временного промежутка и длины импульса. Параметры тока / частоты при этом остаются неизменными.

Несмотря на большую сложность исполнения, схема на симисторах имеет ряд плюсов.

Так, при повышении яркости не увеличивается нагрузка по току. Кроме того, в таких девайсах можно организовать управление / включение дистанционно или возле самого источника света.

Виды устройств

В зависимости от сферы применения и задач, которые возлагаются на диммер, он может отличаться по внешнему виду, стоимости и функционалу.

Ниже рассмотрим основные типы диммеров, которые отличаются по монтажу, управлению и виду ламп.

По способу установки

По особенностям монтажа все диммеры можно разделить на несколько типов:

1. Настенный. Прикручивается к стене накладным способом или монтируется в монтажную коробку диаметром 6,8 см. При такой установке не нужно ничего разбирать, а главным требованием является наличие проводки, проложенной по стенам.



2. Переносной. Конструктивно похож на тройник или реле, имеет разъемы для подключения и вилку. Девайс подключается как обычное устройство с возможностью изменения яркости освещения. К таким диммерам можно подключить светильник, торшер или лампу. Возможно применение в качестве источника обогрева при наличии ИК-лампы.



3. Скрытый (модульный). Такой вид монтажа актуален для модульных конструкций, которые крепятся на DIN-рейке в щитке с автоматами. Питание сначала подходит к диммеру, от которого провода расходятся к источникам света. Преимущество такого исполнения в том, что можно заменить несколько индивидуальных устройств одним девайсом с многоканальным управлением. Для регулировки света требуется отрыть щиток и сделать настройки.



4. Встроенный. Совмещает плюсы скрытых и настенных диммеров, рассмотренных выше. Такая аппаратура крепится в перегородках, а вверху монтируется панель управления. Внешне устройство имеет много общего с переключателем. Разница в том, что здесь предусмотрены элементы плавного регулирования.



5. Подвесной. Отличается небольшими размерами, монтируется в разрезе питающего провода лампочки. Применение такого диммера позволяет регулировать свет даже при отсутствии опции.



По управлению

Все диммеры отличаются по способу управления:

1. Поворотные. Конструктивно представляют собой кожух и колесо, при движении которого меняется яркость. Изменение положения регулятора позволяет сделать освещение на максимум или вообще выключить свет. В такой версии диммера нет памяти, поэтому после отключения все настройки сбрасываются и приходится их выставлять с нуля.



2. Кнопочные. Имеют много общего с обычными выключателями. Состоят из пары кнопок, отвечающих за включение и яркость освещения. Для выбора параметра необходимо нажимать, фиксировать в нажатом состоянии или отпускать управляющий элемент.



3. Поворотно-нажимные. Конструктивно имеют много общего с выключателем, в центре которого установлен круглый управляющий элемент. Для регулировки яркости на него нужно давить, а для отключения — жать на кнопку. После выключения в устройстве сохраняются заданные настройки, что упрощает использование.



4. Сенсорные. По принципу имеют много общего с кнопочной версией. Разница в том, что для изменения яркости достаточно прикосновения к определенной кнопке (стрелке вверх / вниз), ее удерживания или отпускания. Для включения / отключения применяется отдельная кнопка или их комбинация. Предусмотрена функция сохранения режимов.



По типу передачи сигнала

В большинстве современных диммеров предусмотрена возможность дистанционного управления.

Здесь возможны следующие варианты:

1. Инфракрасный. В таких устройствах предусмотрен ИК-датчик, направленный к приемному устройству. Светорегулятотры с таким управлением имеют небольшую цену и работают только в прямой видимости сигнала. Даже при наличии тонкой преграды управление становится невозможным.



2. Радиосигнал. В отличие от рассмотренного выше варианта волны легко обходят препятствия, что позволяет регулировать свет даже с другого помещения.



3. Wi-Fi. В качестве пульта используется телефон или планшетный ПК с установленным на нем ПО от изготовителя диммера. Для подачи команды можно удаленно регулировать параметры освещения. Главное, чтобы оба устройства были подключены к Вай-Фай сети. Регулирование доступно одновременно нескольким людям, у которых имеется смартфон с нужной программой. К примеру, всем членам семьи.



4. Акустический. Такие диммеры управляются путем подачи голосовой команды. В памяти светорегулятора закладываются элементы управления (хлопок, слова), на которые диммер реагирует и выполняет команду. На данном этапе такие устройства еще совершенствуются для повышения эффективности.

По виду применяемых ламп

Для каждого типа ламп используется совместимая модель диммера. Если завод-изготовитель заявляет о поддержке нескольких видов источников света, внутри оборудования смонтирован «умный» регулятор, а это сказывается на стоимости.

Здесь выделяется два вида устройств:

1. На напряжение до 230 В. Они подходят для простых / галогенных ламп. Внутри предусмотрен специальный регулятор, позволяющий работать как лентой на 220 В, так и с лампами-диодами.
2. На 12/24 В. Для таких устройств применяется понижающий трансформатор.

Что касается поддерживаемых лампочек, диммеры для ламп накаливания, как правило, подходят для галогенок и некоторых светодиодных ламп.

Какой диммер нужен для светодиодных лампочек?

Чтобы подобрать диммер к светодиодным лампам и обеспечить их совместимость, нужно сначала определится, какие лампы вы будете использовать. Если вы планируете покупать 220В LED лампочки – для этого подойдут фазоимпульсные приборы, которые были рассмотрены в начале статьи. Берите модели с отсечкой по заднему фронту.

Для низковольтных ламп постоянного тока (например 12В, которые используются в точечных светильниках, настольном освещении или лампах для автомобиля) – подойдет любой ШИМ регулятор или диммер для светодиодных лент. Все они работают по принципу широтно-импульсной модуляции, линейное регулирование уже далеко в прошлом.

Также лучше покупать специальные светодиодные лампы под диммер. Хоть и стоят они дороже, но проблем с их регулировкой не будет. Вы создадите нужное световое решение, только если правильно подберете диммер и светодиодные лампы к нему.

Делитесь в комментариях своим опытом регулировки яркости светодиодов и светодиодных светильников!

Оцените, пожалуйста, статью. Мы старались:)

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Преимущества и недостатки

При рассмотрении диммеров необходимо понимать их слабые и сильные стороны.

Плюсы:

1. Автоматическое включение / выключение.
2. Возможность дистанционного управления голосом, хлопком, через радиоканал или ИК-канал, а также по Wi-Fi сети.
3. Имитирование присутствия человека, что позволяет отпугнуть злоумышленников от дома / квартиры, когда хозяин находится в другом месте. Для этого задается определенная программа, которая в определенный момент включает / включает свет в разных помещениях.
4. Плавное включение / выключение светильника, что позволяет исключить броски тока и снижает риск перегорания.
5. Возможность кардинально изменить дизайн помещения и создать необходимую атмосферу.
6. Увеличение срока службы источников света
7. Экономия электричества на 10-15%.
8. Экономия на покупке сложных светильников и люстр. Регулировка яркости происходит с помощью диммера без применения большого количества ламп.
9. Возможность подключения к системе «умный дом» и настройка режимов по времени / команде.

Минусы:

1. Узкая сфера применения и возможность использование светорегулятора для тех источников, которые он поддерживает.
2. Высокая степень риска при работе с движущимися инструментами / механизмами. Появление стробоскопического эффекта может привести к искажению реальной картинки.
3. Риск появления ЭМ помех, в том числе на радиочастотах.
4. Низкая КПД при использовании вместе с лампами накаливания. Зачастую проще использовать менее мощные лампы накаливания, диммерные схемы или светорегуляторы для светодиодных ламп.
5. Связь между регулированием напряжения на выходе и сопротивлением нагрузки имеет нелинейный характер.
6. Мощность светорегулятора должна быть равна, а лучше на 20-50% больше общей нагрузки источников света.
7. Невозможность применения диммеров с люминесцентными лампами и источниками света с дополнительными устройствами: драйвером, трансформатором, ЭПРА и т. д. Исключением являются модели, которые специально предназначены для использования со светорегуляторами. Некоторые компании уже занимаются разработкой таких устройств.
8. Несинусоидальная форма напряжения на выходе, из-за чего нет возможности подключить понижающие трансформаторы.
9. Для нормальной работы может потребоваться обновление проводки и проведение косметических ремонтных мероприятий.
10. Чувствительность к температурным перепадам. Диммер боится как жары, так и холода.

Как происходит регулирование?

Любой диммер представляет собой прибор, который встраивается по принципу традиционного, знакомого всем пользователям, выключателя или вместо него.

Главное условие в том, чтобы он располагался до драйвера питания светодиодной лампы, хотя в отдельных случаях это уже не обязательный параметр, но такое удовольствие стоит дорого.

Незнакомому с диммером человеку может показаться, что он просто изменяет напряжение, как делают обычные регуляторы, но это не так. Конструкция димммируемых светодиодных ламп сложна, принцип их работы несколько отличается от привычных приборов, освещавших помещение при накаливании.

Независимо от дизайна и размеров все механические регуляторы выполняют только простейшие функции, которыми являются включение/выключение, изменение яркости

Поскольку все светодиоды работают в узком диапазоне напряжения, то даже незначительное его уменьшение приведет к тому, что осветительные приборы моргают, тухнут или совсем не включаются.

Чтобы этого избежать диммеры осуществляют регулировку, основанную не на традиционном принципе уменьшения нагрузки, подаваемой на лампу, а на использовании широтно-полюсной модуляции. С помощью которой электрический ток подается короткими импульсами с относительно продолжительными паузами между ними.

Описанная процедура выполняется до сотни раз за каждую секунду. Таким образом, любую светодиодную лампу можно заставить стабильно освещать помещение на 10-100% от своих возможностей.

Особенности установки

Установка диммера в доме или квартире не вызывает проблем. Благодаря простой конструкции, светорегулятор легко монтируется вместо обычных выключателей и подключается по аналогичной схеме.

При покупке полупроводниковых приборов обратите внимание на совместимость. При наличие таковой на коробке должна быть надпись «dimmable».

Также необходимо смотреть способ монтажа, ведь некоторые модели имеют накладную конструкцию или встраиваются в разрыв питающих проводов. Подробнее об этом мы говорили выше.

Популярные производители

При выборе светового регулятора нужно обращать внимание на дополнения, маркировку или наносимые обозначения:

• латинская буква R обозначает, что этот тип устройства рассчитан на лампы накаливания, имеющие омную или резистивную нагрузку;
• латинская буква L обозначает, что этот тип устройства допускается к работе с трансформаторами, в условиях индуктивной нагрузки;
• латинская буква С обозначает, что этот тип устройства допускается к работе с электронными трансформаторами при ёмкостной нагрузке.

В соответствии с многочисленными отзывами определился рейтинг лучших брендов вариаторов от наиболее достойных и хорошо зарекомендовавших себя производителей.

Особенности эксплуатации

При покупке и использовании диммеров важно учесть ряд особенностей их применения.

Выделим базовые нюансы:

1. Применение светорегуляторов рядом с радиоприемниками и другими приборами высокой чувствительности не рекомендуется. Это связано с появлением помех при работе таких устройств. К примеру, при включении паяльника с регулятором осциллограф покажет посторонние сигналы, а послушать приемник на длинных / средних волнах не получится.
2. Подключение диммера с лампой накаливания позволяет избежать скачка по току и, соответственно, защитить ее от перегорания раньше положенного срока. В реальности такая защита работает не всегда, и в момент включения лампы все равно горят (хотя, вероятность появления такой ситуации ниже). К слову, стартовое напряжение при минимальном уровне регулятора зависит от типа диммера.
3. КПД лампочки накаливания заметно снижается вместе с уменьшением разницы потенциалов на входе. Следовательно, вместо снижения яркости лучше подключить лампу меньшей мощности и без диммера.
4. Светорегулятор может стать источником помех при записи аудио с помощью звукоснимателя или микрофона. Эту особенность нужно учитывать в специальных помещениях, где ведется запись звука или радиоузлах. В таких местах лампы накаливания стоит подключать напрямую или использовать специальные схемы.
5. При регулировании мощности лампы с помощью диммера меняется не только яркость, но и цветовая температура. В частности, при снижении яркости свет становится более красным.
6. Мощная лампа накаливания при регулировании яркости с помощью диммера может быть источником ВЧ шума, который можно услышать в полной тишине. Это происходит из-за механических колебаний нити накаливания, которая горит при участии токов с ВЧ гармониками (появляются в момент переключения симистора). Если запитать лампочку напрямую, подобного эффекта не будет.

Принцип действия

• для компактных люминесцентных лампочек и устройств пониженного напряжения используются электромагнитные трансформаторы с регулировкой по переднему фронту;
• для галогенных и светодиодных ламп применяют электронные регуляторы с изменением напряжения по заднему фронту.

Кроме того, схема светорегуляторов включает компоненты, защищающие приспособление от перегрева и повреждения при коротком замыкании. Для снижения электромагнитных искажений систему дополняют емкостными индуктивными фильтрами либо подключают специальный дроссель.

Пример популярных моделей и их характеристики

Современный рынок радует покупателей огромным количеством диммеров, отличающихся конструктивными особенностями, способом крепления, производителем и другими параметрами.

Ниже выделим несколько наиболее востребованных вариантов.

Диммер сенсорный RF6-18, 12/24 В, 3*6А/18A, 216/432 Вт, IP20

Светорегулятор с сенсорным управлением, предназначенный для подсветки светодиодных ламп на 12 и 24 Вольта. Управление осуществляется с помощью пульта ДУ.

Возможности диммера позволяют включать / выключать ленту и менять яркость.

Характеристики:

• напряжение — DC;
• мощность — 432 Вт;
• степень защиты— IP20;
• выходное напряжение — до 18 В;
• размеры — 17,8х6,5х5 см;
• материал корпуса — пластик;
• количество цветов — 3;
• возможность применения с «умным домом» — да.

Диммер EKF Минск ERD06-101-10

Светорегулятор в рамке, предназначенный для вертикально / горизонтальной скрытой установки.

Работает с лампами накаливания и галогенками на напряжение до 230 В. Крепится в распор или с помощью шурупов. Поставляется в комплекте с рамкой.

Включение осуществляется путем поворота или посредством поворота с нажимом.

Характеристики:

• напряжение — AC;
• напряжение — 230 В;
• степень защиты— IP20;
• мощность — от 40 до 600 Вт;
• номинальный ток — 3 А;
• размеры — 8,4х8,4х4,7 см;
• цвет — белый;
• материал корпуса — пластик.

Диммер-мини WI-FI 12-24 В, 8A, 96/192 Вт, IP20

Небольшой светорегулятор, предназначенный для управления 12-ти или 24-вольтной светодиодной ленты с телефонов на Андроид или iOS. Работает по радиоканалу.

С его помощью можно включать / отключать устройство, поменять яркость. Диммер можно программировать.

Характеристики:

• напряжение — DC;
• мощность — 192 Вт;
• степень защиты— IP20;
• выходное напряжение — до 8 В;
• размеры — 17,8х6,5х5 см;
• материал корпуса — пластик;
• количество цветных каналов — 3;
• возможность применения с «умным домом» — да.

Виды диммеров по типу управления

Вниманию потребителей предлагаются модели с несколькими видами управления:

• с поворотной ручкой, на которой указывается стрелка или деления «больше/меньше». В крайнем левом положении свет полностью отключается, в правом устройство дает максимально возможную насыщенность освещения. При повороте круглого диска яркость постепенно увеличивается или снижается. Один из самых простых регуляторов, с лаконичным внешним видом и незатейливым функционалом;

• поворотно-нажимные изделия почти неотличимы от первого варианта, но их устройство более продвинутое. В конструкции присутствуют резистор и конденсатор. При нажатии на верньер лампы загораются с той яркостью, которая зафиксировалась при последнем выключении. После этого можно регулировать мощность в большую или меньшую сторону, слегка утапливая ручку;
• сенсорные модели выпускаются в самом разном, порой фантастическом, дизайне. Это и световые кружки, и ровные, гладкие панели, круги, квадраты. Подобрать подходящий вариант для конкретной квартиры достаточно просто. При установке в обязательном порядке требуется заземление или зануление;

• устройства с клавишами и кнопками превосходно вписываются в современный дизайн комнат, у них больше возможностей для регулировки освещения. По внешнему виду они похожи на выключатели с двумя клавишами. Нажатие на одну из них включает и выключает осветительные приборы, а вторая регулирует насыщенность световых потоков. В комплектацию вариатора входят следующие компоненты: динисторы, узлы формирования импульсов, триаки.

Для большего удобства изделия идут в комплекте с пультом дистанционного управления. К таким моделям не нужно подходить каждый раз, когда требуется приглушить, или, напротив, прибавить свет. Можно заниматься работой, учить уроки или наслаждаться любимым фильмом, и изменять освещение до комфортного уровня, не покидая насиженное место.

Важно знать один момент: светодиодные светильники с функцией регулировки яркости не требуют установки диммеров. Устройство изначально входит в конструкцию таких моделей, и в дополнительных приборах нет необходимости. Управляются такие светильники с помощью кнопок, расположенных на каркасе, или пультом ДУ.

Рекомендации по выбору

При покупке диммеров для светодиодных ламп, в том числе работающих в магнитоле / светильнике, нужно с умом подойти к выбору. При поиске подходящего варианта обратите внимание на следующие моменты.

Тип ламп

Светорегуляторы способны работать с определенными видами лампочек, ведь универсальных устройств не существует.

Диммеры могут поддерживать лампы накаливания, галогенки, светодиодные устройства, LED-модули и другие источники света.

Рассмотрим тонкости выбора для разных видов ламп:

1. Накаливания. С поиском диммера для таких ламп меньше всего проблем. Диммеры для ламп накаливания имеют более простую конструкцию и легко подключаются.
2. Люминесцентные. Для таких лампочек диммеров почти нет из-за сложности реализации схемы. Здесь приходится использовать контроллер и пускорегулирующую схему, а это требует дополнительных затрат.
3. Энергосберегающие. При наличии ПРА (пускорегулирующие аппараты) изменение яркости происходит с помощью специального регулятора. Если его нет, с диммированием возникают трудности.
4. Галогенные. Для таких ламп продаются отдельные диммеры или устройства, которые одновременно можно использовать для ламп накаливания.
5. Светодиодные LED-лампы. Для лампочек на 220 В с поиском не возникает трудностей. При этом обратите внимание на этикетку и наличие надписи, свидетельствующей о возможности применения такого устройства.
6. LED-лампы на 12 вольт. Диммеры для светодиодных ламп такого типа требуют применения понижающего трансформатора и особого контроллера. Может потребоваться применение специальной панели управления.

Мощность

При выборе диммера по мощности необходимо подсчитать суммарную нагрузку. Если неправильно сделать вычисления, устройство может не заработать или выйдет из строя раньше срока.

Для расчета суммарной мощности лампочек сложите параметры, которые указаны на упаковке.

При выборе светорегулятора обязательно добавляйте 20-50% к расчетной мощности. К примеру, если полученный параметр 200 Вт, лучше брать диммер на 300 Вт.

Особенности исполнения

При выборе обратите внимание на тип диммера, ведь от этого зависит возможность его монтажа и сочетание с дизайном помещения.

Как отмечалось, на рынке можно найти клавишные, поворотно-нажимные, сенсорные и другие модели.

Диммирование светодиодных светильников: важные советы по их эксплуатации

Свои значительные преимущества большинство Led ламп теряют при попытках регулировать силу создаваемой ими освещенности. Обыкновенный диммер, созданный для работы с нитями накала, вызывает их мигание, дребезг, а то и вовсе не зажигает свет.

Объясняется это тем, что полупроводниковый переход светодиода работает нормально только от прохождения по нему постоянного тока, а не синусоиды.

У самых дешевых светодиодных ламп этим вопросом занимается простой драйвер ASD JCDR. Он создает стабилизированный постоянный ток для питания полупроводникового перехода из гармоничного напряжения 220 вольт.

Когда вид синусоиды искажается диммером, то обычный драйвер не справляется с такой формой сигнала. Чем больше в выходном напряжении светорегулятора присутствует бестоковых пауз, тем хуже условия для стабилизации тока.

Кроме того, в обычный драйвер заложена очень простая функция: стабилизировать выходной ток при меняющемся входном уровне напряжения.

Именно так он и работает с диммером, когда ручкой светорегулятора мы пытаемся настроить яркость свечения, то электронный модуль сопротивляется как только может: в одной ситуации он просто отключает светодиоды, а в другой действует не предсказуемо.

Поэтому для регулирования освещенности производители создают светодиодные лампы со специальными драйверами, хорошо приспособленными к работе в сложных условиях.

Они имеют более сложную конструкцию, чем для нитей накаливания и создают принципиально другую отсечку полуволны тока по заднему фронту: falling edge.

Устройство такого модуля сложнее за счет использования мощных полевых транзисторов. Такой Dimmer дороже по стоимости, но его выходной сигнал с принципом отсечки заднего фронта лучше подходит для светодиодов.

Особенности конструкций диммируемых led светильников

У них немного изменена структурная схема: в нее добавлена функция слежения величины входного напряжения и управления по его уровню выходным током.

Действует это все в строго заданных пределах регулирования, а когда создается перенапряжение, то срабатывает встроенная защита. Она отключает светодиоды.

Led лампу, в которую встроен такой dimmer, называют диммируемой. Она имеет специальную маркировку, обозначаемую на заводской упаковке и в технической документации (dimmeble). Может показываться знаком ручки поворотного диммера.

Однако в ходе практических экспериментов было создано 4 типа конструкции модуля электронного драйвера:

1. встраиваемого внутрь светильника;

• внешнего изготовления отдельным модулем;

• встроенного внутрь корпуса светильника с диммером единым блоком;

• специального диммируемого драйвера.

На что обращать внимание

К преимуществам диммируемых светодиодных светильников относят:

1. Простой способ управления освещенностью рабочего места.
2. Плавное регулирование выходного сигнала.

• Стабильное поддержание цветовой температуры при любой яркости.

Их недостатки:

1. Повышенная стоимость.
2. Плохая совместимость оборудования разных производителей.
3. Большой уровень нижнего уровня регулирования: 9-25% от начальной мощности.

Высокая стоимость диммируемой светодиодной лампы оправдывается удобством ее эксплуатации и универсальными возможностями.

Рекомендации по выбору led светильника

Предлагаю вашему вниманию краткую инструкцию из пяти пунктов.

Шаг №1: оценка светового потока.

Поскольку мы привыкли к лампам накаливания, то производители специально указывают световой поток своей продукции применительно к ним прямо на упаковке.

Они подчеркивают, что 1 ватт led источника дает столько же света, как 10 от нити накаливания.

Шаг №2: проверка типа цоколя.

Все конструкции светодиодных ламп создаются для работы с разными патронами. Они стандартизированы. Выбирайте те, к которым вам не потребуется приобретать дополнительные патроны или переходники.

Иначе дизайн вашей светодиодной люстры можно легко испортить.

Шаг №3: анализ способностей диммирования.

Проверяйте на упаковке наличие надписи dimmeble или обозначение ручки поворотного диммера. Помните, что не приспособленная led лампа не станет реагировать световым потоком на изменяющееся напряжение, а даже способна повредиться.

Шаг №4: оценка формы и размеров.

Этот пункт важен потому, что светильник с большими габаритами может банально не поместиться в малогабаритном плафоне или не подойдет по дизайну.

Шаг №5: выбор бренда известного производителя и продавца.

Надеюсь, что здесь особые комментарии вам не нужны.
