Тиристоры: принцип работы, проверка и характеристики

Что такое тиристор, его устройство и обозначение на схеме

Тиристор — полупроводниковый элемент, имеющий только два состояния: «открыто» (ток проходит) и «закрыто» (тока нет). Причем оба состояния устойчивые, то есть переход происходит только при определенных условиях. Само переключение происходит очень быстро, хоть и не мгновенно.

По способу действия его можно сравнить с переключателем или ключом. Вот только переключается тиристор при помощи напряжения, а отключается пропаданием тока или снятием нагрузки. Так что принцип работы тиристора понять несложно. Можно представлять его как ключ с электрическим управлением. Так, да не совсем.

Тиристор, как правило, имеет три выхода. Один управляющий и два, через которые протекает ток. Можно попробовать коротко описать принцип работы. При подаче напряжения на управляющий выход, коммутируется цепь через анод-коллектор. То есть, он сравним с транзистором. Только с той разницей, что у транзистора величина пропускаемого тока зависит от поданного на управляющий вывод напряжения. А тиристор либо полностью открыт, либо полностью закрыт.

Проверка работоспособности

Проверить тиристор можно либо при помощи мультиметра, либо создав простенькую проверочную схему. Если при прозвонке иметь перед глазами технические характеристики, можно заодно проверить сопротивление переходов.

Один из видов: силовой Т122-25

Прозвонка мультиметром

Для начала разберем прозвонку мультиметром. Переводим прибор в режим прозвонки.

На цифровых мультиметрах есть режим прозвонки, который позволяет проверять полупроводниковые приборы

Далее поочередно прикасаемся щупами к парам выводов:

• При подключении щупов к аноду и катоду, прибор должен показывать обрыв — «1» или «OL» в зависимости от мультиметра. Если отображаются иные показатели хоть в одном направлении, тиристор пробит.
• Между анодом и управляющим электродом (выводом) должно быть небольшое сопротивление в одном из направлений. В противоположном — обрыв. Если в обоих направлениях или обрыв, или небольшое сопротивление — элемент поврежден.



  Проверка тиристора при помощи мультиметра. На левом рисунке на табло отображается «1», т.е. сопротивление между анодом и катодом слишком велико и прибор не может его зафиксировать. На правом рисунке сопротивление небольшое, так как подано прямое напряжение смещения между анодом и управляющим электродом

Обратите внимание, что величина сопротивления у разных серий разная — на это не стоит обращать особого внимания. Если хотите проверить и сопротивление переходов, посмотрите в технических характеристиках.

Схема проверки работоспособности тиристора мультиметром

На рисунке представлены схемы испытаний. Крайний справа рисунок — усовершенствованный вариант с кнопкой, которую устанавливают между анодом и управляющим выводом. Для того чтобы мультиметр зафиксировал протекающий по цепи ток, кратковременно нажимаем на кнопку.

При помощи лампочки и источника постоянного тока (батарейка тоже пойдет)

Если мультиметра нет, можно проверить тиристор при помощи лампочки и источника питания. Подойдет даже обычная батарейка или любой другой источник постоянного напряжения. Вот только напряжение должно быть достаточным для того, чтобы засветить лампочку. Потребуется еще сопротивление или обычный кусок проволоки. Из этих элементов собирается простая схема:

Схема проверки тиристора при помощи лампочки и источника питания

• Плюс от источника питания подаем на анод.
• К катоду подключаем лампочку, второй ее вывод подключаем к минусу источника питания. Лампочка не горит, так как термистор заперт.
• Кратковременно (при помощи куска проволоки или сопротивления) соединяем анод и управляющий вывод.
• Лампочка загорается и продолжает гореть, хотя перемычка убрана. Термистор остается в открытом состоянии.
• Если выкрутить лампочку или выключить источник питания, то лампочка, естественно, погаснет.
• Если восстановить цепь/питание, она не загорится.

Заодно с проверкой, эта схема позволяет понять принцип работы тиристора. Ведь картинка получается очень наглядной и понятной.

Суть устройства

Термин «тиристор» произошёл из-за слияния двух слов: греческого hýra — дверь или вход и английского resistor — сопротивляющийся. Этим названием было названо полупроводниковое устройство, изготавливаемое на основе монокристалла полупроводникового вещества и обладающего тремя и более p-n переходами. При работе этот прибор может иметь два устойчивых положения:

• закрытое — соответствующее низкой проводимости;
• открытое — неоказывающее сопротивление прохождению тока.

То есть, перефразируя определения, можно сказать, что тиристор работает как ключ, по аналогии с дверью. В одном его состоянии замок на дверях открыт, и через неё могут свободно проходить люди (электрический ток), а в другом закрыт и дверь заперта. Поэтому нередко его называют электронный выключатель. Выражаясь же научным языком, его правильное название звучит как полупроводник с управляемым вентилем (диодом).

Принятие элементом одного из устойчивых состояний происходит быстро, но не мгновенно. Чтобы сменить одно на другое, используется напряжение. Когда оно есть, тиристор находится в открытом состоянии, а когда нет — закрывается. Для этого используется специальный дополнительный вывод. Поэтому прибор имеет три выхода и по виду похож на транзистор. При этом их принцип действия схож, только в отличие от транзистора тиристор либо полностью пропускает ток, либо препятствует его прохождению.

Что такое симистор и как он выглядит — кратко

Словосочетание «симметричный триодный тиристор» на английский язык переводится как symmetrical triode thyristor. Его же именуют triode for alternationg current (триод для переменного тока). Или сокращенно — triac (триак).

Все эти названия общеприняты, они встречаются в технической литературе. Вы можете столкнуться с любым из них.

Показываю фотографиями наиболее типичные конструкции корпусов, с которыми выпускаются эти полупроводниковые приборы.

На фото любого из них хорошо видно три контактных вывода. Они совместно с устройством корпуса изготавливаются под мощность номинальной нагрузки, которую должны передавать и коммутировать в режиме ключа.

Что такое ключ в электронике и электрике — образное пояснение

Сравним его работу с устройством входной двери, закрытой на замок.

Человек без ключа не сможет через нее пройти: замок надежно закрыт. Владелец квартиры и его доверенные люди имеют ключ, открывают дверь, свободно проникают в помещение.

Точно так же работают ключи в электрике, пропуская нагрузку. Только они управляются по команде и бывают трех типов:

1. Механическими.
2. Электромеханическими.
3. Электронными.

Электрический ток совершает работу, например, освещает помещение. А ключ позволяет человеку управлять этим процессом за счет использования определенных технологий. Они разрешают коммутировать силовые контакты и даже выполнять дополнительные действия.

Таблица: как работает электрический ключ

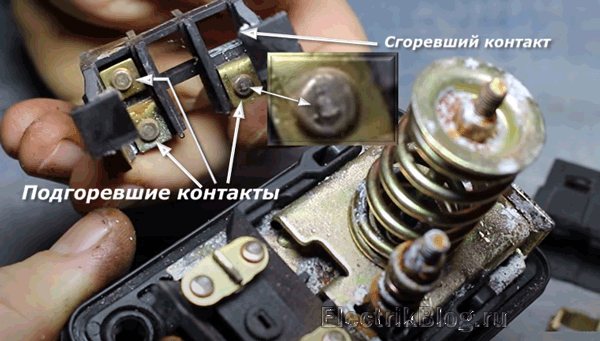

Основным недостатком механических и электромагнитных ключей является переключение силовых контактов, вынужденно разрывающих цепь нагрузки.

При этом возникает электрическая дуга, выжигающая поверхность контактирующих металлов.

Она же может стать причиной пожара или взрыва горючих сред.

На предприятиях энергетики введена обязательная процедура: ежегодный внутренний осмотр всех реле, контакторов и пускателей с чисткой поверхностей контактов и прожимом контактных соединений.

Электронные ключи работают без дуги. Они имеют уменьшенные габариты, удачно вписываются внутри корпусов электроприборов.

Характеристики и параметры

Тиристор — это прибор, одновременно совмещающий в себе три функции: выпрямителя, выключателя и усилителя. Основные свойства, характеризующие прибор можно представить в виде следующих пунктов:

• тиристор по подобию диода пропускает ток только в одном направлении, то есть работает как выпрямитель;
• прибор переключается из одного состояния в другое при помощи напряжения;
• величина тока, необходимая для переключения тиристора, составляет порядка нескольких миллиампер, при этом он может пропускать через себя десятки ампер;
• изменяя время приложенного сигнала к управляющему выводу, можно регулировать среднее значение тока, протекающего через нагрузку, другими словами — управлять мощностью.

Главной же функцией, описывающей работу прибора, является вольт-амперная характеристика (ВАХ). Представляет она из себя плоскую систему координат по оси Y, на которой откладывается ток нагрузки, а по оси X — напряжение на управляющем электроде. По виду нелинейности соответствия этих двух величин ВАХ относится к S-типу устройств.

На характеристике используются буквенные обозначения, соответствующие ключевым точкам в работе тиристора. Так, координата (Vbo; IL) соответствует моменту включения, а точка с координатами (Vн; Iн) — открытому состоянию. Зона, лежащая на отрезке с координатами (Vbo; IL) и (Vн; Iн) считается переходной, то есть неустойчивой.

Тиристорный прибор, кроме ВАХ, характеризуется рядом параметров:

• Наибольшее постоянное обратное напряжение — значение, при превышении которого наступает пробой перехода.
• Напряжение включения — величина сигнала, при достижении которой происходит отпирание элемента.
• Допустимый ток — максимальное значение, которое может через себя пропустить радиоприбор без изменения своих характеристик.
• Ток удержания — это ток, текущий через анод и провоцирующий запирание элемента.

• Падение напряжения — показывает величину энергии, которая рассеивается на приборе (0,5 -1 В).
• Максимальна мощность — определяется допустимым током и максимально возможным напряжением, приложенным к управляемым выводам, то есть характером нагрузки.
• Время отключения — промежуток времени, за который тиристор полностью закроется. Составляет микросекунды.
• Отпирающий постоянный ток управления — обозначает значение, которое необходимо для поддержания устройства в открытом состоянии (анод-катод). Обычно составляет порядка 100 мА.

Советуем к прочтению: Датчик температуры: виды, назначение, устройство, типовые схемы

Вольт-амперная характеристика

Принцип действия тиристора наглядно демонстрирует его ВАХ. Она, как и характеристика обычного диода, расположена в I и III квадрантах и состоит из положительной и отрицательной ветвей. Отрицательная ветвь также подобна диодной и содержит участок, при котором прибор заперт — от нуля до Uпробоя. При достижении порогового напряжения происходит лавинный пробой.

Положительная ветвь требует внимательного рассмотрения. Если приложить к тиристору прямое напряжение и начать его увеличивать, то ток будет расти медленно – сопротивление закрытого полупроводникового прибора высоко. Это красный участок графика. При достижении определенного уровня тиристор скачкообразно открывается, его сопротивление уменьшается, падение напряжения также уменьшается, ток растет – синий участок. Этот участок характеризуются отрицательным сопротивлением, но прибор ведет себя здесь неустойчиво, с выраженной тенденцией перехода в открытое состояние.

Далее тиристор выходит в режим обычного диода – зеленая ветвь графика. Так работает диодный тиристор, а способность открываться при достижении определенного уровня называется динисторным эффектом.

Конструкция прибора

Любой тиристорный прибор имеет как минимум три вывода: анод, катод и вход. Выпускаются они различными производителями и могут иметь форму таблетки или штыря. Как правило, материалом для их изготовления служит кремний. Он обеспечивает хорошую теплопроводность и может выдерживать большую мощность.

Эмиттерные переходы выполняются по сплавной технологии, а коллекторные — методом диффузии. Используется также и планарная технология. Концентрация примесей в эмиттерных областях делается значительно большей, чем в базовых. При этом самым толстым слоем является центральный. Эти два фактора — толщина и низкая концентрация — позволяют прибору выдерживать довольно большое обратное напряжение (порядка сотен вольт). Анод прибора соединяется с корпусом изделия, что в итоге положительно сказывается на отводе тепла.

Немного другую конструкцию имеют асимметричные тиристоры. В их конструкции катод соединяется с n+ и p зоной, а анод с p+ и n областью. Такие соединения называются анодным или катодным коротким замыканием. Их использование приводит к появлению дополнительного сопротивления межу переходами. Такое подключение уменьшает переходные процессы и время жизни основных носителей.

В простейшую конструкцию тиристора входит основание, соединённое с полупроводниковым кристаллом и являющееся анодом, вывода катода и управляющего электрода. Сверху кристалл накрывается изолятором и крышкой, способствующей защите прибора от механических повреждений и одновременно служащей теплоотводом.

Назначение устройства

Тиристорами называются полупроводниковые приборы с тремя (и более) р-п -переходами, предназначенными для использования в качестве электронных ключей в схемах переключения электрических токов. Они переключают электрические цепи, регулируют напряжение, преобразуют постоянный ток в переменный.

По устройству и принципу работы он очень похож на полупроводниковый диод, но в отличие от него тиристор управляемый. “Ключевой” характер действия тринистора позволяет использовать его для переключения электрических цепей там, где для этой цели до этого служили только электромагнитные реле.

Полупроводниковые переключатели легче, компактнее и во много раз надежнее в работе, чем электромагнитные реле с механически замыкаемыми контактами. В отличие от таких реле они производят переключение с очень большой скоростью – сотни и тысячи раз в секунду, а если нужно – еще быстрее. Тринисторы используют в современной аппаратуре электрической связи, в быстродействующих системах дистанционного управления, в вычислительных машинах и в энергетических устройствах.

Введение

В современном мире мы все чаще сталкиваемся с желанием потребителей получать готовые решения от профессионалов, имеющих компетенции в соответствующей сфере. В области силовой электроники также наблюдаются подобные тенденции с предоставлением полного спектра услуг. Многие лидеры отрасли имеют в своем составе интегрированные структуры, выпускающие как силовые полупровод­никовые приборы (СПП), так и преобразовательную технику (ПТ) на их основе, что дает определенные преимущества динамичного развития как первой, так и второй группы изделий. Одна из немногих отечественных организаций, осуществляющих разработку и производство СПП и энергоэффективной ПТ на их основе, — ПАО «Электровыпрямитель». В настоящее время номенклатура выпускаемых предприятием СПП составляет свыше 1000 типов на токи до 10 000 А и напряжение до 10 000 В и свыше 500 наименований ПТ, в том числе преобразователей для частотного регулирования асинхронных и синхронных двигателей мощностью до 12,5 МВт с рабочим напряжением до 10 кВ.
Несмотря на указанные выше тенденции, в ряде случаев готовые решения в виде поставки ПТ не всегда могут быть выгодны конкретному потребителю, и происходит это по техническим или экономическим причинам. В таких случаях разработчикам ПТ или потребителям систем силовой электроники, применяющим их на производственных объектах, наиболее целесообразно иметь решения в виде силовых блоков. Силовые блоки представляют собой определенную комбинацию СПП и специальных систем охлаждения, снабберов, драйверов и других вспомогательных элементов, соединенных конструктивно по определенной электрической схеме в единый моноблок или несколько раздельных конструктивно, но схемно связанных субблоков. Силовые блоки в виде функционально законченных силовых схем могут применяться как самостоятельные изделия для решения технологических задач при наличии внешней системы управления, так и в виде узлов для комплектации ПТ. К преимуществам блочно-узловой организации ПТ относятся наличие унифицированных силовых блоков, гибкость их компоновки для различных диапазонов мощностей, высокая степень ремонтопригодности и оперативность замены в случае аварии.

Среди многообразия компонентов и производителей силовой электроники компаниям, не имеющим опыта разработки и изготовления силовой части ПТ, зачастую сложно самостоятельно выбрать правильные решения, а иногда и экономически нецелесо­образно. Применение полупроводниковых приборов, особенно в силовой электронике, является местом пересечения многих направлений знаний: физики работы полупроводниковых приборов и требований к режимам их применения, термодинамики (тепловой расчет охлаждающих систем), механики (механическая конструкция устройства стяжки и охлаждающих систем), промышленной электроники (разработка и выбор элементов снабберных цепей, резистивных делителей, драйверов). Для проектирования и организации изготовления надежных силовых блоков требуется наличие квалифицированного персонала, владеющего соответствующими знаниями и опытом в области устройства и применения СПП. ПАО «Электровыпрямитель» более 15 лет имеет в своем составе подразделение, специализацией которого является разработка, испытания, производство, монтаж и сервисное обслуживание силовых блоков. На базе серии новых охладителей и СПП таблеточной и модульной конструкции созданы блоки, предназначенные для устройств плавного пуска и управления скоростью вращения электродвигателей постоянного и переменного тока, регуляторов температуры, освещенности, электросварки, гальваники, индукционного нагрева, источников бесперебойного питания, печей отжига, транспорта, импульсной техники [1].

На сегодня разработана и освоена в производстве линейка силовых блоков, выполненных по стандартным электрическим схемам, с различными вариантами охлаждения. Номенклатура блоков объединяет типовые схемы по напряжению 100 В — 10 кВ и токи 15 А — 32 кА [2]. Уникальными являются реализованные проекты по созданию высоковольтных коммутаторов импульсного тока на 100 кА и напряжение 12 кВ на основе импульсных фототиристоров собственного производства [3–] и высоковольтных коммутаторов импульсов тока субмиллисекундной длительности амплитудой до 250 кА и напряжением 25 кВ на основе реверсивно-включаемых динисторов [6–8]. Данные изделия широко используются в импульсной технике в качестве мощных полупроводниковых ключей для разряда емкостных накопителей энергии в научно-исследовательских областях и промышленности (лазеры, термоядерный синтез, магнитная штамповка).

Анализ схем ПТ показывает, что схемные решения, на базе которых реализуются почти все основные задачи силовой электроники, можно выделить в следующие категории:

• одно- и трехфазные выпрямители (управляемые и неуправляемые);
• ключи переменного тока;
• инверторы;
• коммутаторы импульсные.

Выпрямители и ключи переменного тока, благодаря своей простоте и надежности, по-прежнему являются одними из основных направлений в развитии силовых блоков для промышленного применения. В статье [9] представлены основные подходы к проектированию и результаты разработки серии силовых выпрямительных блоков и ключей переменного тока на основе биполярных приборов. С учетом развития СПП осуществляется постоянное совершенствование конструкции силовых блоков данных типов, направленное на увеличение плотности мощности, повышение функциональных возможностей и надежности. Конструкция каждого конкретного силового блока зависит от принципиальной электрической схемы, мощности и условий эксплуатации ПТ, типа применяемых СПП и способа охлаждения. Основным фактором, определяющим общность конструктивных решений силовых блоков, является способ их охлаждения в составе ПТ. Ежегодно компания выполняет десятки проектов, в том числе разработку и изготовление силовых выпрямительных блоков, ключей переменного тока, а также блоков специального назначения с различными вариантами охлаждения. Ниже представлены последние разработки в области силовых блоков на основе тиристоров и фототиристоров для традиционных схем выпрямителей и ключей переменного тока.

Виды тиристоров

Выше были рассмотрены запираемые, но существует еще немало типов полупроводниковых тиристоров, о которых также стоит упомянуть. В самых различных конструкциях (зарядные устройства, переключатели, регуляторы мощности) используются определенные типы тиристоров. Где-то требуется, чтобы управление проводилось путем подачи потока света, значит, используется оптотиристор. Его особенность заключается в том, что в цепи управления используется кристалл полупроводника, чувствительный к свету. Параметры тиристоров различны, у всех свои особенности, характерные только для них. Поэтому нужно хотя бы в общих чертах представлять, какие виды этих полупроводников существуют и где они могут применяться. Итак, вот весь список и основные особенности каждого типа:

1. Диод-тиристор. Эквивалент этого элемента – тиристор, к которому подключен встречно-параллельно полупроводниковый диод.
2. Динистор (диодный тиристор). Он может переходить в состояние полной проводимости, если превышается определенный уровень напряжения.
3. Симистор (симметричный тиристор). Его эквивалент – два тиристора, включенных встречно-параллельно.
4. Тиристор инверторный быстродействующий отличается высокой скоростью коммутации (5… 50 мкс).
5. Тиристоры с управлением полевым транзистором. Часто можно встретить конструкции на основе МОП-транзисторов.
6. Оптические тиристоры, которые управляются потоками света.

Принцип работы

Тиристоры по своей сути — это переключающие приборы. Структура простого элемента состоит из n-p-n-p слоёв и имеет три перехода. Два из них работают в прямом направлении, а один в обратном. Прибор имеет две крайние области, называемые анодом (p) и катодом (n). Для понимания принципа действия тиристора его можно представить в виде сдвоенных транзисторов: n-p-n и p-n-p. При этом средняя зона второго транзистора (n) соединена с крайней зоной первого.

Советуем к прочтению: Как проверить батарейку мультиметром: на работоспособность

В результате получится, что крайние зоны будут являться эмиттерными переходами, а средние — коллекторными. Область базы же первого элемента будет совпадать с коллектором второго и наоборот. Исходя из этого коллекторный ток транзисторов, одновременно будет являться и базовым.

Физические процессы, происходящие в элементе, можно описать следующим образом. При существовании лишь одного перехода в устройстве бы возникал лишь обратный ток, вызванный неосновными носителями заряда. Если к эмиттерному переходу приложить прямое напряжение, то ток коллектора увеличится, а напряжение на нём уменьшится. В транзисторе для перехода его в режим насыщения (максимальная пропускная способность) на эмиттер подаётся прямое напряжение, при этом оно между базой и коллектором снижается до единичных значений.

Так и в тиристоре. Через переходы анода и катода инжектируются неосновные заряды, приводящие к снижению сопротивления управляющего электрода. При приложении прямого напряжения, то есть к катоду — минусовой потенциал, а к аноду — плюсовой, через прибор начинает протекать небольшой ток. Это состояние соответствует закрытому положению.

Повышение напряжения приводит к инжекции носителей в управляемый переход. В итоге, с одной стороны, увеличивается его сопротивление из-за обеднения основными носителями, так как переход получается включённым в обратном направлении, а с другой — обогащение, связанное с поступлением в его область новых зарядов.

При достижении напряжением определённого значения эти два явления уравновешиваются, и даже возрастание на небольшую величину напряжения приводит к возникновению лавинообразного процесса отпирания тиристора. Это состояние напоминает режим насыщения транзистора. Сопротивление перехода становится минимальным, а величина тока определяется нагрузочным сопротивлением.

Режимы работы тиристора

Тиристор имеет три режима работы:

• Блокировка вперед
• Обратная блокировка
• Прямая проводимость

Блокировка вперед

В этом состоянии или режиме прямая проводимость тока блокируется. Верхний диод и нижний диод смещены в прямом направлении, а соединение в центре — в обратном направлении. Таким образом, тиристор не включается, поскольку затвор не срабатывает, и через него не протекает ток.

Обратная блокировка

В этом режиме соединение анода и катода меняется на обратное, и через него по-прежнему не протекает ток. Тиристоры могут проводить ток только в одном направлении, и он блокирует в обратном направлении, поэтому поток тока блокируется.

Прямая проводимость

При подаче тока на затвор срабатывает тиристор, и он начинает проводить ток. Он остается включенным до тех пор, пока прямой ток не упадет ниже порогового значения, и этого можно достичь, отключив цепь.

Цепь постоянного тока

В цепи постоянного тока тиристор работает по принципу подачи импульса положительной полярности, конечно, относительно катода. На длительность перехода из одного состояния в другое оказывает большое воздействие ряд характеристик. А именно:

• Вид нагрузки (индуктивный, активный и прочее).
• Скорость нарастания импульса и его амплитуда, имеется в виду ток нагрузки.
• Величина самой токовой нагрузки.
• Напряжение в цепи.
• Температура самого прибора.

Здесь самое важное, чтобы в сети, где установлен данный прибор, не произошло резкое возрастание напряжения. В этом случае может произойти самопроизвольное включение тиристора, а сигнал управления будет в это время отсутствовать

Цепь переменного тока

В этой сети тиристорный ключ работает немного по-другому. Этот прибор дает возможность проводить несколько видов операций. К примеру:

• Включение и отключение цепи, в которое действует активная или активно-реактивная нагрузки.
• Можно изменять значение действующей нагрузки и ее средней величины за счет возможности изменять (регулировать) подачу самого сигнала управления.

Двухтранзисторная аналогия тиристора

Ток коллектора от NPN-транзистора подается непосредственно на базу PNP-транзистора, а ток коллектора PNP-транзистора подается на базу NPN-транзистора. Эти соединенные транзисторы полагаются друг на друга для проводимости.

Таким образом, для проведения одного из транзисторов требуется базовый ток. Когда анодный вывод тиристора является отрицательным по отношению к катоду, NP-переход становится смещенным вперед, а PN-переход становится обратным смещением.

Советуем к прочтению: Выпрямитель напряжения: принцип работы и разновидности

Два транзисторных аналога тиристора

Здесь поток обратного тока блокируется до тех пор, пока не будет приложено напряжение пробоя. После пробивного напряжения оно начинает проводить без подачи сигнала затвора. Это одна из отрицательных характеристик тиристоров, так как она запускает проводимость при обратном разрыве напряжения.

Когда анодный вывод сделан положительным по отношению к катоду, внешние переходы смещены в прямом направлении, а центральный переход NP смещен в обратном направлении и блокирует прямой ток. Таким образом, чтобы вызвать его в проводимости, положительный ток прикладывается к базе транзисторов.

Два транзистора соединены в регенеративном контуре, и это заставляет транзистор проводить насыщение. Таким образом, можно сказать, что тиристоры блокируют ток как в направлении источника переменного тока в выключенном состоянии, так и могут включаться путем приложения положительного тока к базе транзистора.

Конкретные способы тиристорного управления

• Амплитудный.

Представляет собой подачу положительного напряжения изменяющейся величины на Уэ. Открытие тиристора происходит, когда величины напряжения довольно, чтобы пробиться через управляющий переход тока спрямления (Iспр.). При помощи изменения величины напряжения на Уэ, появляется возможность изменения времени открытия тиристора.

Главный недочёт этого метода — сильное влияние температурного фактора. Кроме того, для каждой разновидности тиристора потребуется резистор другого вида. Этот момент не добавляет удобства в эксплуатации. Помимо этого время открытия тиристора возможно корректировать лишь пока длится первая 1/2 положительного полупериода сети.

• Фазовый.

Заключается в смене фазы Uупр (в соотношении с напряжением на аноде). При этом применяется фазовращательный мост. Главный минус — малая крутизна Uупр, поэтому стабилизировать момент открытия тиристора можно лишь ненадолго.

• Фазово-импульсный.

Рассчитан на преодоление недостатков фазового метода. С этой целью на Уэ подаётся импульс напряжения с крутым фронтом. Данный подход в настоящее время наиболее распространён.

Классификационные признаки

По способу управления различают следующие виды тиристоров:

Диодные (динисторы)

Активируются импульсом высокого напряжения, подаваемым на анод и катод. В конструкции присутствуют 2 электрода, без управляющего.

Триодные (тринисторы)

Разделяются на две группы. В первой управляющее напряжение поступает катод и электрод управления, во второй – на анод и управляющий электрод.

Симисторы

Выполняют функции двух включенных параллельно тиристоров.

Оптотиристоры

Их функционирование осуществляется под действием светового потока. Функцию управляющего электрода выполняет фотоэлемент.

По обратной проводимости тиристоры разделяются на:

• обратно проводящие;
• обратно непроводящие;
• с ненормируемым обратным значением напряжения;
• пропускающие токи в двух направлениях.

Проверка тиристора на исправность

Прибор можно проверить несколькими способами, один из них – использование специального самодельного тестера, собираемого по представленной ниже схеме:

Такая схема предназначена для работы при напряжении 9-12 В. Для других значений напряжения питания производят перерасчет величин R1-R3.

Этапы проверки:

• К аноду подключают положительный полюс, к катоду подводят «-».
• На управляющий электрод с помощью кнопки SA подают сигнал к открытию устройства.
• Если светодиод загорается до нажатия кнопки SA или не загорается после нажатия, то прибор является неработоспособным.

Применение тиристора

Назначение тиристоров может быть самое различное, например, очень популярен самодельный сварочный инвертор на тиристорах, зарядное устройство для автомобиля (тиристор в блоке питания) и даже генератор. Из-за того, что сам по себе прибор может пропускать как низкочастотные, так и высокочастотные нагрузки, его также можно использовать для трансформатора для сварочных аппаратов (на их мосте используются именно такие детали). Для контроля работы детали в таком случае необходим регулятор напряжения на тиристоре.

Не стоит забывать и про тиристор зажигания для мотоциклов.
