Выбор марки стали для изготовления вертикальных резервуаров

Марки металла ст20 и 09г2с востребованы на рынке труб и трубопроводной арматуры. Их используют в отечественной и зарубежной промышленности для производства:

• металлопроката;
• сварных конструкций;
• отводов, опор и запорных механизмов;
• тройников и переходов.

Популярность связана с высокими эксплуатационными характеристиками, которые позволяют использовать их в регионах с критически низкими температурами наружного воздуха, в системах высокого давления и его резкими перепадами.

Несмотря на применение этих марок в одинаковых областях, их тип, отдельные химические и физические параметры различаются. Поэтому подходящий материал выбирает производитель в соответствии с техническими условиями, государственными и отраслевыми стандартами, особенностями транспортируемой рабочей среды.

Сталь 20 — характеристики

Ст20 относится к конструкционной углеродистой стали. Она пластична, ограничения по свариваемости отсутствуют. Детали производят путем волочения, отливки с дополнительной термохимической обработкой, методами горячей и холодной деформации.

Химический состав включает следующие элементы:

• содержание углерода от 0,17 до 0,24% в зависимости от исполнения;
• магний — до 0,65%, кремний — до 0,37%;
• фосфор — до 0,035%;
• другие элементы, в том числе вредные, не более 0,3%.

Легирование металла другими элементами улучшает эксплуатационные особенности материала. Например, добавление хрома объемом до 0,25% увеличивает устойчивость к влаге, поэтому металлопрокат лучше защищен от коррозии.

• Твердость материала зависит от того, была ли проведена термическая обработка. Варьируется в пределах 372–412 МПа для труб и металлопроката, предел текучести — 225–245 МПа.
• Температура эксплуатации от -40 до 450С, поэтому подходит для использования в северных районах страны.
• Обладает средней теплопроводностью, что обеспечивает оптимальную скорость нагрева и охлаждения при транспортировке продукта.

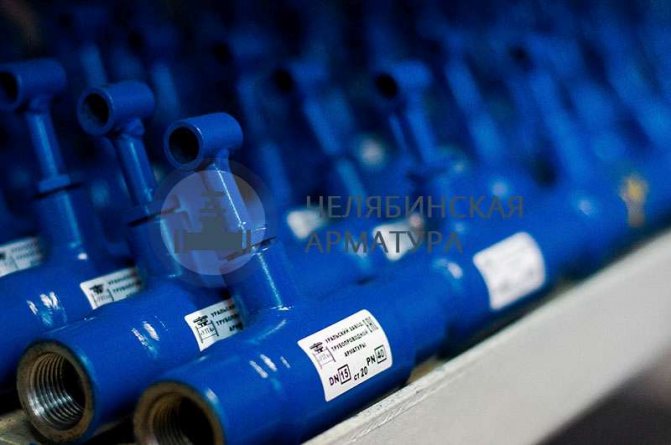

Фотографии продукции из ст.20

Сталь 09г2с — характеристики

Расшифровка указывает на состав и особенности материала.

• 09 — объем углерода в химическом составе (0,09%);
• г2 — содержание марганца (варьируется от 1,2% до 2%);
• С — кремний, цифра в конце маркировки указывает на его количество, в данном случае меньше 1%.

Легирование стали не ограничивается этими тремя компонентами. В состав добавляют никель, серу, фосфор и другие элементы, но их содержание в сумме не больше 2%. Плотность около 7800 кг/м3, ее снижают добавлением меди или кобальта, увеличивают — вольфрамом.

Металл легко сваривается, поэтому его используют для организации технологических линий гражданского и промышленного назначения. Отличается устойчивостью к критически низким температурам (до -70С), поэтому применяется в нефтяной и газодобывающей промышленности в северных районах страны.

Твердость определяют по нескольким системам в зависимости от типа изделия. Предельные характеристики регламентированы техническими условиями 14-3-1128-2000.

Химический состав и эксплуатационные свойства продукции зарубежных производителей может отличаться от действующих в России и странах СНГ, что связано с разницей в требованиях государственных стандартов.

Разница в применении

Ст20 отличается низким показателем рабочей температуры. Это значит, что металлические изделия быстро нагреваются, а их пластичность увеличивается. При сильном охлаждении, наоборот, структура становится хрупкой.

Поэтому в суровых условиях используют сталь 09г2с, которая легко поддается сварке и подходит для применения в областях, где требуется высокая износостойкость. В экономическом плане 20 дешевле, поэтому ее часто выбирают в промышленности, где не важен температурный диапазон.

Сталь 09г2с – это очень востребованная сталь, используется как в строительстве, так и во многих отраслях промышленности. Существуют отечественные и зарубежные аналоги этого вида. Наиболее часто используется для изготовления труб, металлопроката и сварных металлоконструкций, температурный диапазон использования которых от -70 до 425 0 С9 с допустимыми нагрузками на них).

Отличия

Стали различаются содержанием химических элементов, что влечет за собой разницу в применении.

Ст20 расширяется под воздействием высоких температур, становится пластичной. При низких температурных значениях становится хрупкой. Является более дешевой маркой в сравнении с 09г2с.

Ст.09г2с сохраняет свои первоначальные характеристики, она более износостойкая. Поэтому ее используют для производства стальных элементов, к которым предъявляются повышенные требования к стойкости и температурным изменениям.

Источник

Сталь 09г2с 12: расшифровка

Понимание того, как формируется маркировка, позволяет отчетливо представлять, какой товар представляет производитель, а также его основные особенности. Для тех, кого интересуют подробности о 09г2с — расшифровка стали имеет следующий вид:

• 09 – количественная доля содержания углерода в сплаве (0,09%);
• Г2 – это марганец и его часть во всем объеме колеблется в районе 2% (точная цифра колеблется от 1,3 до 2%);
• С — обозначает кремний, отсутствие цифр после символа говорит о том, что его менее 1%.

Таким образом расшифровка 09г2с наглядно выглядит так:

Как видно из таблицы расшифровка стали 09г2с не ограничивается только тремя легирующими компонентами. Кроме, углерода, кремния и марганца, ее дополняют такие элементы: никель, сера, фосфор, хром, азот, медь, прочее. Процентная составляющая легирующих металлов не более 1-2 суммарных %.

Маркировка 09г2с на стальном листе

Также для стали 09г2с учитывается не только уровень легирования, но и другие факторы. Вот лишь некоторые из них, значимые для конкретного случая:

• конструктивность (назначение);
• эвтектоидность (структура: гексагональная, кубическая, прочее; изменения после закалки и т.д.);
• способ производства (мартеновская, конвентная или электросталь);
• хим. состав стали 09г2с (в данном случае низколегированная).

Как результат, появляются аналоги по отношению, которых часто задают вопросы подобные следующему: сталь 345 это и есть 09г2с? Обозначение С345 введено для строителей, где цифры обозначают не химический состав материала, а его важное свойство – предел текучести, для стали 09г2с он соответствует строительным стандартам С345, что отображено в ряде ГОСТов (27772-88).

Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности.

Читать также: Каким газом заправляют баллоны для газовой плиты

Характеристика ст.09г2с

Марка 09г2с — это конструкционная низколегированная сталь. Этот металл используют для производства деталей, механизмов и конструкций в автомобилестроении и строительстве.

Расшифровка химического состава:

• 09 — углерод © ‒ 0,09%;
• г2 — марганец (Mn) — от 1,2% до 2%;
• с ‒ кремний(Si) ‒ до 1%.

Кроме того, в химсостав могут входить следующие легирующие элементы: никель (Ni), сера (S), азот (N), фосфор (P) и другие вещества, в процентном соотношении не превышающие отметку в 2%.

Свойства ст.09г2с:

• температурный режим: от −70 до +425 градусов;
• удельный вес — 7850 кг/м3;
• плотность примерно 7800 кг/м3, при наличии меди и кобальта она снижается, вольфрам её увеличивает;
• отсутствие деформаций;
• стойкость к переменному вектору силы;
• лёгкость сварки с предварительным прогревом и без него;
• пластичность;
• средняя теплопроводность обеспечивает равномерный прогрев и охлаждение во время транспортировки изделия;
• устойчивость к образованию флокенов и микропор;
• отсутствие отпускной хрупкости.

Область применения:

• нефтяная отрасль;
• создание технологических линий гражданского и промышленного назначения;
• газодобывающая промышленность.

Технические характеристики: тонкости использования справочных пособий

Свойства стали 09г2с во многом определяются химическим составом сплава, его специфическими параметрами, которые сегодня довольно точно просчитываются металлургами.

Марка стали 09г2с имеет следующие критические точки:

• Ac1 = 732, когда аустенит превращается в перлит процессах охлаждения;
• Ac3(Acm) = 870 (с – от французского chauffage/нагрев) точка конца растворения цементита;
• Ar3(Arcm) = 854 (refro >Условные обозначения классические, цифры 1 и 3 обозначают номера точек на графике. Символами cm обычно отмечают заэвтектоидные стали.

Если говорить о других особенностях ст 09г2с, характеристики отмечаются такие: легкая свариваемость материала. Для этого используют РДС, АДС под флюсом и газовой защитой. Не поддаются свариванию только изделия, прошедшие химико-термическую обработку.

Механические свойства стали 09г2с – это табличные величины, которые разработаны рядом ГОСТов и описывают материал при комнатной температуре, а также для других его состояний.

Среди важных механических свойств стали 09г2с выделяют такие:

• Предел текучести для остаточной деформации, измеряется в Мпа;
• Относительные величины удлинения при разрыве и сужении;
• Ударная вязкость (использование под нагрузкой – одно из основных применений);
• Твердость по Бринеллю (HB).

Класс прочности стали 09г2с: таблица для перечня марок включает и указанную, как уже отмечалось соответствует С345. Сюда же относится ряд других марок. Таким образом, отличные по химическому составу и даже способу получения стали, могут иметь одинаковый класс прочности. Эти данные можно найти для 09г2с по ГОСТ 19281-2014, характеристики сплавов представлены в удобных таблицах, по которым легко ориентироваться. ГОСТ 19281-2014 вы можете посмотреть (скачать) — здесь.

Но возможна и ситуация наоборот. Например, для 09г2с ГОСТ 19281-89 и марки 16ГС есть данные о классах прочности 265 и 296.

В этом же ГОСТе описывают типы металлопроката:

• Сортовой, круглый, фасонный при различных сечениях (в том числе круг 09г2с).
• Широкополосные профиля с определенной толщиной изделий.

Круги большого диаметра стали 09г2с

Подобная информация представлена и для других марок.

Плотность стали 09г2с колеблется, где-то возле отметки 7800кг/м 3 . Но легирующие элементы могут, как увеличивать удельный вес, так и уменьшать его. К первому склонен вольфрам. Второго достигают добавлением: кобальта, никеля, меди.

Твердость стали 09г2с может определяться по Бринеллю, Роквеллу, Виккерсу и т.д. выбор системы определяется типом изделий, для которых требуется определение параметра. Также он важен при выборе способа сварки, твердость стали на шве должна сохранять достаточно высокие показатели.

Большую часть перечисленных параметров можно найти в ТУ 14 3 1128 2000 для стали 09г2с, как и для остальных марок. Технические условия описывают требования к материалам, из которых изготавливаются трубы для обслуживания газовых месторождений, других направлениях отрасли.

Допускаемое напряжение для стали 09г2с рассчитывается в зависимости от таких значений:

• класса прочности и марки;
• температуры, при которых она будет эксплуатироваться;
• толщин, изредка конфигураций (круг, лист, прочее).

Существующие 09г2с аналоги зарубежные (европейские, азиатские, другие), наиболее совпадают по механическим, техническим свойствам с указанной маркой. Однако химический состав может сильно отличаться. Наиболее близкую конфигурацию имеет болгарская версия этой марки.

Технологические свойства

Технологические свойства материала Ст3сп .

Температура критических точек, °C

Нормируемые показатели стали Ст3сп по категориям проката (ГОСТ 535-2005)

Параметры применения электросварных прямошовных труб из стали Ст3сп (ГОСТ 32569-2013)

Параметры применения электросварных спиральношовных труб из стали Ст3сп (ГОСТ 32569-2013)

Применение стали Ст3сп для крепежных деталей(ГОСТ 32569-2013)

Условия применения стали Ст3сп для корпусов, крышек, фланцев, мембран и узла затвора, изготовленных из проката, поковок (штамповок) (ГОСТ 33260-2015)

Стойкость конструкционных материалов против щелевой эрозии (ГОСТ 33260-2015)

ПРИМЕЧАНИЕ. Коэффициент эрозионной стойкости материала представляет собой отношение скорости эрозионного износа материала к скорости эрозионного износа стали 12Х18Н10Т (принятой за 1).

Механические свойства проката при растяжении, а также условия испытаний на изгиб в холодном состоянии (ГОСТ 535-2005)

ПРИМЕЧАНИЕ

1. По согласованию изготовителя с потребителем допускается:
   снижение предела текучести на 10 Н/мм2(1 кгс/мм2) для фасонного проката толщиной свыше 20 мм;
2. снижение относительного удлинения на 1 % (абс.) для фасонного проката всех толщин.
3. Допускается превышение верхнего предела временного сопротивления на 49,0 Н/мм2(5 кгс/мм2), а по согласованию с потребителем — без ограничения верхнего предела временного сопротивления при условии выполнения остальных норм. По требованию потребителя превышение верхнего предела временного сопротивления не допускается.

Ударная вязкость проката (ГОСТ 535-2005)

ПРИМЕЧАНИЕ

• Знак «-» означает, что показатель не нормируется.
• Определение ударной вязкости проката круглого сечения проводят начиная с диаметра 12 мм, квадратного — начиная со стороны квадрата 11 мм.
• Допускается снижение величины ударной вязкости на одном образце на 30 %, при этом среднее значение должно быть не ниже норм, указанных в настоящей таблице.
• Ударную вязкость KCV определяют при толщине проката до 20 мм включительно.

Сталь 09г2с: характеристики и применение

Основные области использования этой марки: листовой и фасонный прокат. Для горячекатаной полосы используют нормативы ГОСТ 103-2006, но стальной круг согласно ГОСТ 2590-2006.

Как уже отмечалось сталь 09г2с и аналоги легко поддаются свариванию. Уже перечисленные характеристики, позволяют использовать этот материал для изделий, требующих высокой износостойкости: балки, швеллеры, уголки.

Марка 09г2с, ее технические характеристики, необходимы в создании транспортных средств, строительстве, нефтяной и химической промышленностях. Широкий температурный диапазон позволяет применять материал там, где происходят сильные деформации за длительный эксплуатационный срок. При этом граничная температура -70 градусов, способствует применения изделий из из ст 09г2с в суровых климатических условиях.

Сталь 09г2с применяется при строительстве РВС для хранения нефтепродуктов на Севере

Под это описание, также хорошо подходит сталь 09г2с-15. Ее используют по всем перечисленным пунктам. Остается только добавить, что кроме сварки, монтаж может производится болтовыми соединительными элементами. Устойчивость металла к химическим воздействиям делает его интересным в соответствующей отрасли. При этом высокие механические качества используют для строительства мостов, дорог, портовых станций, прочего.

Популярна у строителей и марка 09г2с-12. Она также обладает стабильными пластическими свойствами. Отличается особым химическим составом, в который входит мышьяк. Задействуется для изготовления трубопроводной арматуры. Не может применяется в пищевой промышленности.

На севере России многокилометровые магистрали трубопроводов возведены, как раз из этой марки. Там, как нигде полезны устойчивость к морозам и легкая свариваемость изделий. Это позволяет создавать сложные, одновременно социально значимые объекты (металлоконструкции) из 09г2с и аналогов.

Одновременно с этим для городов с умеренным или континентальным климатом сталь 09г2с по ГОСТам различной нумерации подходит для облагораживания улиц. Квадратная труба крайне популярна в качестве ограждений, столбиков для рекламных щитков, установки передвижных торговых площадок, много другого. С этими же целями используют и прямоугольную конфигурацию изделий.

Сталь 09г2с, характеристики которой уже довольно подробно рассмотрены в данном изложении, интересна для сварщиков независимо от способа выполнения работ. Особенно популярны фланцы из этого материала. Особенности работы описаны в ГОСТ19281-73. Мастера довольно радушно воспринимают новость о необходимости работы с этой маркой.

Сам резервуар котла выполнен из стали 09г2с

Сталь 09г2с с различным классом прочности может применяться для производства паровых котлов, а также оборудования, используемого в сельскохозяйственном комплексе. Подробности о требованиях, предъявляемых к стали 09г2с в ГОСТ-5520 79.

Дополнительной причиной использования сплавов этой марки – высокая экономичность, достигаемая не только за счет дешевизны производства. Легкость и быстрота возведения зданий, сооружений, монтажа оборудования – также позволяют оптимизировать расходы предприятий разных отраслей.

Читать также: Пресс для опилок своими руками чертежи

Как отличить сталь 3 от 09г2с — Справочник металлиста

Сталь 09г2с – это очень востребованная сталь, используется как в строительстве, так и во многих отраслях промышленности. Существуют отечественные и зарубежные аналоги этого вида. Наиболее часто используется для изготовления труб, металлопроката и сварных металлоконструкций, температурный диапазон использования которых от -70 до 4250С9 с допустимыми нагрузками на них).

Сталь 09г2с 12: расшифровка

Понимание того, как формируется маркировка, позволяет отчетливо представлять, какой товар представляет производитель, а также его основные особенности. Для тех, кого интересуют подробности о 09г2с — расшифровка стали имеет следующий вид:

• 09 – количественная доля содержания углерода в сплаве (0,09%);
• Г2 – это марганец и его часть во всем объеме колеблется в районе 2% (точная цифра колеблется от 1,3 до 2%);
• С — обозначает кремний, отсутствие цифр после символа говорит о том, что его менее 1%.

Таким образом расшифровка 09г2с наглядно выглядит так:

Как видно из таблицы расшифровка стали 09г2с не ограничивается только тремя легирующими компонентами. Кроме, углерода, кремния и марганца, ее дополняют такие элементы: никель, сера, фосфор, хром, азот, медь, прочее. Процентная составляющая легирующих металлов не более 1-2 суммарных %.

Маркировка 09г2с на стальном листе

Также для стали 09г2с учитывается не только уровень легирования, но и другие факторы. Вот лишь некоторые из них, значимые для конкретного случая:

• конструктивность (назначение);
• эвтектоидность (структура: гексагональная, кубическая, прочее; изменения после закалки и т.д.);
• способ производства (мартеновская, конвентная или электросталь);
• хим. состав стали 09г2с (в данном случае низколегированная).

Как результат, появляются аналоги по отношению, которых часто задают вопросы подобные следующему: сталь 345 это и есть 09г2с? Обозначение С345 введено для строителей, где цифры обозначают не химический состав материала, а его важное свойство – предел текучести, для стали 09г2с он соответствует строительным стандартам С345, что отображено в ряде ГОСТов (27772-88).

Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности.

Технические характеристики: тонкости использования справочных пособий

Свойства стали 09г2с во многом определяются химическим составом сплава, его специфическими параметрами, которые сегодня довольно точно просчитываются металлургами.

Марка стали 09г2с имеет следующие критические точки:

• Ac1 = 732, когда аустенит превращается в перлит процессах охлаждения;
• Ac3(Acm) = 870 (с – от французского chauffage/нагрев) точка конца растворения цементита;
• Ar3(Arcm) = 854 (refroidissement – охлаждение) начало выделения Fe3C;
• Ar1 = 680 доэвтектоидная сталь, соответствует выделению феррита

Условные обозначения классические, цифры 1 и 3 обозначают номера точек на графике. Символами cm обычно отмечают заэвтектоидные стали.

Если говорить о других особенностях ст 09г2с, характеристики отмечаются такие: легкая свариваемость материала. Для этого используют РДС, АДС под флюсом и газовой защитой. Не поддаются свариванию только изделия, прошедшие химико-термическую обработку.

Механические свойства стали 09г2с – это табличные величины, которые разработаны рядом ГОСТов и описывают материал при комнатной температуре, а также для других его состояний.

Среди важных механических свойств стали 09г2с выделяют такие:

• Предел текучести для остаточной деформации, измеряется в Мпа;
• Относительные величины удлинения при разрыве и сужении;
• Ударная вязкость (использование под нагрузкой – одно из основных применений);
• Твердость по Бринеллю (HB).

Класс прочности стали 09г2с: таблица для перечня марок включает и указанную, как уже отмечалось соответствует С345. Сюда же относится ряд других марок.

Таким образом, отличные по химическому составу и даже способу получения стали, могут иметь одинаковый класс прочности.

Эти данные можно найти для 09г2с по ГОСТ 19281-2014, характеристики сплавов представлены в удобных таблицах, по которым легко ориентироваться. ГОСТ 19281-2014 вы можете посмотреть (скачать) — здесь.

Но возможна и ситуация наоборот. Например, для 09г2с ГОСТ 19281-89 и марки 16ГС есть данные о классах прочности 265 и 296.

В этом же ГОСТе описывают типы металлопроката:

• Сортовой, круглый, фасонный при различных сечениях (в том числе круг 09г2с).
• Широкополосные профиля с определенной толщиной изделий.

Круги большого диаметра стали 09г2с

Подобная информация представлена и для других марок.

Плотность стали 09г2с колеблется, где-то возле отметки 7800кг/м3. Но легирующие элементы могут, как увеличивать удельный вес, так и уменьшать его. К первому склонен вольфрам. Второго достигают добавлением: кобальта, никеля, меди.

Твердость стали 09г2с может определяться по Бринеллю, Роквеллу, Виккерсу и т.д. выбор системы определяется типом изделий, для которых требуется определение параметра. Также он важен при выборе способа сварки, твердость стали на шве должна сохранять достаточно высокие показатели.

Большую часть перечисленных параметров можно найти в ТУ 14 3 1128 2000 для стали 09г2с, как и для остальных марок. Технические условия описывают требования к материалам, из которых изготавливаются трубы для обслуживания газовых месторождений, других направлениях отрасли.

Допускаемое напряжение для стали 09г2с рассчитывается в зависимости от таких значений:

• класса прочности и марки;
• температуры, при которых она будет эксплуатироваться;
• толщин, изредка конфигураций (круг, лист, прочее).

Существующие 09г2с аналоги зарубежные (европейские, азиатские, другие), наиболее совпадают по механическим, техническим свойствам с указанной маркой. Однако химический состав может сильно отличаться. Наиболее близкую конфигурацию имеет болгарская версия этой марки.

Сталь 09г2с: характеристики и применение

Основные области использования этой марки: листовой и фасонный прокат. Для горячекатаной полосы используют нормативы ГОСТ 103-2006, но стальной круг согласно ГОСТ 2590-2006.

Как уже отмечалось сталь 09г2с и аналоги легко поддаются свариванию. Уже перечисленные характеристики, позволяют использовать этот материал для изделий, требующих высокой износостойкости: балки, швеллеры, уголки.

Марка 09г2с, ее технические характеристики, необходимы в создании транспортных средств, строительстве, нефтяной и химической промышленностях.

Широкий температурный диапазон позволяет применять материал там, где происходят сильные деформации за длительный эксплуатационный срок.

При этом граничная температура -70 градусов, способствует применения изделий из из ст 09г2с в суровых климатических условиях.

Сталь 09г2с применяется при строительстве РВС для хранения нефтепродуктов на Севере

Под это описание, также хорошо подходит сталь 09г2с-15. Ее используют по всем перечисленным пунктам. Остается только добавить, что кроме сварки, монтаж может производится болтовыми соединительными элементами.

Устойчивость металла к химическим воздействиям делает его интересным в соответствующей отрасли. При этом высокие механические качества используют для строительства мостов, дорог, портовых станций, прочего.

Популярна у строителей и марка 09г2с-12. Она также обладает стабильными пластическими свойствами. Отличается особым химическим составом, в который входит мышьяк. Задействуется для изготовления трубопроводной арматуры. Не может применяется в пищевой промышленности.

На севере России многокилометровые магистрали трубопроводов возведены, как раз из этой марки. Там, как нигде полезны устойчивость к морозам и легкая свариваемость изделий. Это позволяет создавать сложные, одновременно социально значимые объекты (металлоконструкции) из 09г2с и аналогов.

Одновременно с этим для городов с умеренным или континентальным климатом сталь 09г2с по ГОСТам различной нумерации подходит для облагораживания улиц. Квадратная труба крайне популярна в качестве ограждений, столбиков для рекламных щитков, установки передвижных торговых площадок, много другого. С этими же целями используют и прямоугольную конфигурацию изделий.

Сталь 09г2с, характеристики которой уже довольно подробно рассмотрены в данном изложении, интересна для сварщиков независимо от способа выполнения работ. Особенно популярны фланцы из этого материала. Особенности работы описаны в ГОСТ19281-73. Мастера довольно радушно воспринимают новость о необходимости работы с этой маркой.

Сам резервуар котла выполнен из стали 09г2с

Сталь 09г2с с различным классом прочности может применяться для производства паровых котлов, а также оборудования, используемого в сельскохозяйственном комплексе. Подробности о требованиях, предъявляемых к стали 09г2с в ГОСТ-5520 79.

Дополнительной причиной использования сплавов этой марки – высокая экономичность, достигаемая не только за счет дешевизны производства. Легкость и быстрота возведения зданий, сооружений, монтажа оборудования – также позволяют оптимизировать расходы предприятий разных отраслей.

Особенности электросварки

К работам с этим материалом предъявляются особые требования, которые обуславливаются необходимостью соблюдения технологического процесса. Необходимость сохранения прочности стали на швах уже отмечалась. Однако в обычных условиях едва ли можно достичь абсолютно положительного результата.

Например, условие предотвращения перегрева достигаются применением токов низкой силы 40-50 А /1 мм электрода. Сварные работы сопровождаются последующей закалкой материалов при температуре 650 0 С. Однако исходя из критических точек сплава можно произвести и собственные расчеты для проведения этих работ. Причем указанную Т закалки применяют последовательно к каждым 25 мм шва, примерно час. Охлаждение производят в обычной воде или на воздухе. Благодаря соблюдению технологий достигают качества, не уступающего по свойствам еще более дорогим сплавам.

Сравнение с другой маркой стали

Например, для 09г2с и ст3 разница определяется прежде всего содержанием углерода. Для Ст3сп оно в 10-20 раз превосходит того, что имеется в сплаве низколегированной марки.

Ст3сп – относится к углеродистым сплавам. Эта марка стали отличается высокой хрупкостью, быстрым разрушением при низких температурах. Если описываемая марка имеет нижний предел -70 градусов, то объект сравнения всего -20.

Качество Ст3сп – обыкновенное, что говорит о вероятно высоком присутствии серы и фосфора. Тогда, как 09г2с высококачественная. Все остальные плюсы уже есть в предшествующем описании. Остается только отметить, что стоимость этой марки значительно выше, чем цена Ст3сп.

Видео о низколегированных сталях:

Стали марки ст3ПС/СП и 09Г2С

Чем отличаются марки стали ст3ПС/СП и 09Г2С

Знать и уметь различать марки стали необходимо всем, кто занимается производством металлических изделий любого назначения и типа. В этой статье мы рассмотрим два вида стали и определим, что означают их индексы, и как это сказывается на области их применения.

Вторичное сырье

Разнообразие изделий велико, весь ассортимент легко увидеть просто «погуглив» или посетив любую трубную доску объявлений или по металлопрокату. Огромное количество швеллеров, уголков, прочего. Причем не всегда понятно, как авторы выставляют стоимость.

Например, вопрос содержанием: «сталь 09г2с цена за тонну» ставит просто в тупик. Ведь расшифровка не говорит не о типе проката, ни о других его свойствах качествах.

Кстати, мы уже писали статью про лом стали 09г2с — в ней более подробно расписано о вторичном использовании этой стали.

Более того, есть отличные категории, когда хотят продать лежалый лом 09г2с, новые изделия или просто уже пришедшие в непригодность материалы. Поэтому цена на этот вид металла редко фиксирована. На вес берут только то, что идет в переработку. Как деловой лом с ценой поштучно принимают швеллеры и прочее. Метражом измеряют листовой прокат. Но в принципе, эти данные могут быть рассчитаны и на вес, при условии закупки больших партий. Но тогда обе стороны рискуют продешевить, ведь количество изделий может незначительно отличаться при таком методе.

Характеристики высокопрочной стали

Свариваемость

Марки высокопрочной стали

Сталь является одним из самых важных материалов, который используется практически во всех отраслях промышленности. К высокопрочной стали (в зависимости от области применения) предъявляют различные требования. Марки сталей отличаются по структуре, химическому составу и по своим свойствам (физическим и механическим). Сталью называют деформируемый сплав железа с углеводом (не более 2 процентов) и примесями других элементов: марганца, кремния, фосфора. К высокопрочному крепежу предъявляются особые требования. Поэтому для получения стали, которая будет идеально соответствовать всем характеристикам добавляют специальные примеси – легирующие элементы. Это – хром, вольфрам, ванадий, титан, марганец или кремний.

Сталь 20

Сталь конструкционная углеродистая качественная

трубы перегревателей, коллекторов и трубопроводов котлов высокого давления, листы для штампованных деталей, цементуемые детали для длительной и весьма длительной службы при температурах от -40 до 350 град.

СТАЛЬ МАРКИ 3

Углеродистая сталь обычного качества. Именно такая сталь пользуются наибольшим спросом в строительстве. Причина такой популярности – технологичность, прочность и привлекательная цена. Еще одно преимущество этого сплава – возможность изготавливать из нее изделия, которые выдерживают большую нагрузку и обладают хорошей сопротивляемостью ударам. Сталь 3 производят по ГОСТ 380-94, согласно ему сталь маркируются буквами «Ст» с порядковым номером от 0 до 6. Чем выше этот номер, тем большее количество углерода содержится в стали. А значит, лучше прочность, но при этом хуже пластические характеристики. Сталь 3 хорошо сваривается, нефлокеночувствительна, не склонна к отпускной хрупкости. Сталь 3 содержит: углерод – 0,14-0,22%, кремний – 0,05-0,17%, марганец – 0,4-0,65%, никель, медь, хром – не более 0,3% , мышьяк не более 0,08%, серы и фосфора – до 0,05 и 0,04%. Количество этих компонентов в сплаве Ст3 не допускается выше указанных значений. Основа стали – феррит. Его характеристики не позволяют использовать его в чистом виде. Для улучшения показателя прочности феррита сталь насыщают углеродом, добавляют (легируют) хром, никель, кремний, марганец и проводят дополнительное термическое упрочнение. Сталь 3 выдерживает широкий температурный диапазон при переменных нагрузках. Хорошо сваривается, штампуется в холодном и горячем состоянии, подвергается вытяжке. Применяется без термической обработки.

Свариваемость стали 3

Без ограничений – сварка производится без подогрева и без последующей термообработки. В стали, относящейся к хорошей, содержание углерода составляет менее 0,25%. Они свариваются без образования закалочных структур и трещин в широком диапазоне режимов сварки. Температура применения

Температура применения стали 3

Минимальная температура применения (температура наиболее холодной пятидневки региона) – минус 30. Максимальная температура применения – плюс 300.

СТАЛЬ МАРКИ 35

Качественная среднеуглеродистая сталь. Такой вид стали применяют для деталей, которые требуют высокой пластичности и сопротивления удару. Качественные углеродистые стали типа 35 изготавливают по ГОСТ 1050-88 и маркируют двухзначными цифрами, которые указывают среднее содержание углерода в сотых долях процента. Например, сталь 35 (0,35 %). Она обладает высокой прочностью (σв = 640…730 МПа, σ0,2 = 380…430 МПа) и относительно низкой пластичностью (δ = 9…14 %, ψ = 40…50 %). Кроме того, этот тип стали не восприимчив к средним напряжениям, обладает стойкостью к деформации и износостойкостью, не подвержен образованию трещин и коррозии. Поэтому именно сталь 35 используют при производстве высокопрочного крепежа и фланцевых соединений. Температурный диапазон: от -40 до +450 градусов Цельсия Сталь 35 сваривается ограниченно. Способы сварки РДС, АДС под флюсом и газовой защитой, ЭШС. Рекомендуем подогрев и последующую термообработку. КТС без ограничений.

Читать также: Почему центровые сверла делают более качественные отверстия

Свариваемость стали 35

Сталь конструкционной марки 35 сваривается ограниченно. С увеличением углерода в стали зона термического влияния и шов закаливаются, увеличивается твердость, сварные соединения становятся более хрупкими и склонными к образованию трещин. Удовлетворительные стали имеют содержание углерода от 0,25 до 0,35%. Они мало склонны к образованию трещин и при правильных режимах сварки получается качественный шов. Для улучшения качества сварки часто применяют подогрев.

Температура применения стали 35

Минимальная температура применения (температура наиболее холодной пятидневки региона) – минус 40. Максимальная температура применения – плюс 425.

СТАЛЬ МАРКИ 35Х

Сталь легированная, хромистая Крепежные изделия из стали 35Х обладают высокой конструктивной прочностью, гарантируют надежность конструкции. Кроме того, сталь 35Х хорошо сопротивляется ударным нагрузкам, обладает большим запасом вязкости и высоким сопротивлением усталости. Также, сталь 35Х имеет высокое сопротивление износу, коррозии, трещинам и другим дефектам. Главное преимущество крепежа из легированной конструкционной стали 35Х перед углеродистыми – это более высокая прочность за счет упрочнения феррита и большей прокаливаемости, меньший рост аустенитного зерна при нагреве и повышенная ударная вязкость. А уровень механических свойств повышен за счет термической обработки.

Свариваемость стали 35x

Температура применения стали 35х

Минимальная температура применения (температура наиболее холодной пятидневки региона) – минус 40. Максимальная температура применения – плюс 425.

Сталь марки 40х

Сталь конструкционная легированная.

Сталь марки 40Х содержит 0,40% углерода и менее 1,5% хрома. Эта сталь довольно трудносвариваема. Поэтому, чтобы получить качественное сварное соединение, необходимы дополнительные операции. При сварке потребуется подогрев до 200-300 градусов, а потом – термообработка путем отжига. Благодаря добавлению хрома, крепежные изделия из ст.40Х обладают твердостью, прочностью, жаропрочностью и устойчивостью к коррозии. Сталь 40Х рассчитана на значительные нагрузки. Механические свойства стали 40х: предел кратковременной прочности – 570 – 940 МПа, предел пропорциональности – 320 – 800 МПа, относительное удлинение – 13 – 17%, относительное сужение – 35 – 55%, ударная вязкость – 400 – 850 кДж/кв.м. Плюсы этой марки стали: устойчивость к действию высоких и низких температур и их резким перепадам, могут использоваться под открытым небом и даже в агрессивных, влажных средах. Еще одно неоспоримое преимущество крепежных изделий именно из этой марки стали – это отсутствие необходимости обрабатывать и очищать поверхность.

Свариваемость стали 40x

Ограниченно свариваемая. Рекомендуется подогрев и последующая термообработка.

Температура применения стали 40х

Минимальная температура применения (температура наиболее холодной пятидневки региона) – минус 40. Максимальная температура применения – плюс 425.

СТАЛЬ МАРКИ 45

Сталь марки 45 обладает высокой стойкостью и прочностью. Сталь 45 применяют при изготовлении деталей механизмов, используемых при повышенных нагрузках и требующих сопротивления (ударам, трению). Механические свойства этой стали позволяют ей выдерживать значительные перепады температур и другие неблагоприятные климатические воздействия. Эта сталь способна выдержать температурные испытания от 200 до 600 градусов по Цельсию. При использовании ст. 45 следует помнить, что: • прочность снижается при нагревании до 200 0С; • сталь является трудносвариваемой и характеризуется низкой флонекочувствительностью. Сталь марки 45 — среднеуглеродистая; идеально подходит для изготовления деталей, требующих высокой прочности или высокой поверхностной твердости, а также деталей средненагруженных и не подвергающихся в работе истиранию.

Свариваемость стали 45

Высокоуглеродистую сталь марки 45 рекомендуют соединять контактной сваркой. Ограниченно свариваемые стали имеют содержание углерода от 0,36 до 0,45% и склонны к образованию трещин. Сварка требует обязательного подогрева. При их сварке требуются специальные технологические процессы.

Температура применения стали 45

Минимальная температура применения (температура наиболее холодной пятидневки региона) – минус 40. Максимальная температура применения – плюс 425.

Сталь марки 09Г2С

Сталь конструкционная низколегированная.

Обозначение 09Г2С указывает, что в стали присутствует 0,09% углерода, буква «Г» означает марганец, а цифра 2 – процентное содержание до 2% марганца. Буква «С» означает кремний, содержание кремния менее 1%. Главное преимущество этой стали – высокая механическая прочность, которая позволяет применять более тонкие детали по сравнению с деталями, изготовленными из других сталей. А значит, детали из стали 09Г2С имеют меньший вес, что экономически более выгодно. Кроме того, еще один плюс этой стали – низкая склонность к отпускной хрупкости.

Свариваемость стали 09г2с

Марка стали 09Г2С широко используется для сварных конструкций. Сварка может производиться как без подогрева, так и с предварительным подогревом до 100-120 градусов по Цельсию. Сварка довольно проста, причем сталь не закаливается и не перегревается в процессе сварки, благодаря чему не происходит снижение пластических свойств или увеличение ее зернистости. При температуре воздуха минус 15 °С и ниже применяют предварительный местный подогрев независимо от толщины стали.

Категорийность металлопроката низколегированных сталей ГОСТ 19281-89

06.01.2021

Категория металлопроката низколегированных сталей ГОСТ 19281-89

При обозначении марок низколегированных сталей (ГОСТ 19281-89) после марки стали (через тире) пишется категория металлопроката (пример: 09Г2С-12 , 09Г2С-14 ,09Г2С-15 , 10ХСНД-15 , 15ХСНД-15). Категория обозначает на какие нормируемые характеристики был испытан металлопрокат.

Марка 09г2с – сталь конструкционная, низколегированная, углеродистая. Количество присадок в ней не превышает 2,5%, а цифровые и буквенные символы в названии обозначают их процентное содержание в металле.

Расшифровка маркировки по ГОСТ 5058-65 означает, что содержание углерода в стали – 0,09%, буква «Г» в сочетании с цифрой «2» говорит о добавке 2% марганца, а «С» – однопроцентная добавка кремния. Аналоги этой стали – 09г2, 09г2дт, 09г2т, 10г2с, также также легко расшифровываются по ГОСТ.

Главное достоинство этой марки – ее хорошая свариваемость, которая осуществляется и при подогреве и термической обработке, и без подогрева.

Основные характеристики стали 09г2с

Расшифровка марки 09Г2С: Обозначение 09Г2С означает, что в стали присутствует 0,09% углерода, поскольку 09 идет до букв, далее следует буква «Г» которая означает марганец, а цифра 2 – процентное содержание до 2% марганца.

Далее следует буква «С», которая означает кремний, но поскольку после С цифры нет – это означает содержание кремния менее 1%.

Таким образом, расшифровка 09Г2С означает, что перед нами сталь имеющая 0,09% углерода, до 2% марганца, и менее 1% кремния и поскольку общее кол-во добавок колеблется в районе 2,5% то это низколегированная сталь. Сера и фосфор, негативно влияющие на вязкость стали, используются в марке в незначительных количествах.

• углерод – до 1.2%;
• кремний – 0.5-0.8%;
• марганец – 1.3-1.7%;
• никель – до 0.3%;
• сера – до 0.04 %;
• фосфор – 0.035 %;
• хром – до 0.3 %;
• азот – до 0.008 %;
• медь – до 0.3%;
• мышьяк – 0.08 %.
• железо – 96-97%.

Механические свойства стали 09г2с позволяют использовать ее для различных строительных конструкций, поскольку она обладает повышенной прочностью даже в деталях не очень большой толщины. Диапазон ее температурного использования значителен: -70 – +450°С, т.к. она обладает устойчивостью присущих ей качеств.

Ценность технологических свойств марки 09г2 связана с наличием:

• высокого предела выносливости, особенно после получения двухфазной ферритно-мартенситной структуры
• пластичности
• легкой свариваемости без ограничений
• прокаливаемости
• отсутствия перегрева
• отсутствия флокеночувствительности
• устойчивости к образованию трещин
• устойчивости к отпускной хрупкости и др.

По ГОСТУ19281-89 к марке, равно как и к другим низколегированным сталям, добавляется категория металлопроката. Например, 09г2с -12 будет обозначать, что стальной лист из 09г2с испытывался на ударную вязкость при температуре -40°С. Соответственно 09г2с -15 будет обозначать, что стальной лист из 09г2с испытывался на ударную вязкость при температуре -70°С

Лист г/к из стали 09Г2С называют еще листом низколегированным. Применяется данный лист для конструкций сварных, клепанных или болтовых.

Также из стали 09Г2С изготовляют:

• детали для вагонов;
• паровые котлы;
• сварные переходы, фланцы;
• бесшовные трубы;
• аппараты, работающие под давлением;
• оборудование для нефтехимической отрасли.

Вид поставки: сортовой прокат, в том числе фасонный: ГОСТ 19281-73, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 8239-89, ГОСТ 8240-97.

Лист толстый ГОСТ 19282-73, ГОСТ 5520-79, ГОСТ 5521-93, ГОСТ 19903-74.

Лист тонкий ГОСТ 17066-94, ГОСТ 19904-90.

Полоса ГОСТ 103-2006, ГОСТ 82-70.

Поковки и кованные заготовки ГОСТ 1133-71

Лист 09Г2С изготавливается толщиной от 4 до 160 мм по сортаменту ГОСТ 19903 и с техническими условиями по:

Лист 09Г2С ГОСТ 5520 производится по категориям 2-18 и 19-22. При этом листы:

• категорий 2-6, 10-12, 16, 18, 19 и 20 производятся без термической обработки или термически обработанными, в том числе с прокатного нагрева;
• остальных категорий — с термической обработкой (после нормализации или закалки с отпуском).

Лист низколегированный по ГОСТ 19281 производится по классам прочности. Из марки стали 09Г2С листы изготовляют классов прочности 265, 295, 325 и 345.

Еще один важный факт, который относится к маркировке, это обозначение материала в разных отраслях. К примеру, в строительном деле сплав 09Г2С обозначается как С345.

Довольно часто в таких случаях возникает множество вопросов у незнающих людей. Все дело в том, что для строителей маркировка с точки зрения легирования не важна.

Они отмечают такие сплавы по их пределу текучести, который в данном случае равен 345.

Прокат из стали С345 изготовляют категорий 1, 2, 3 и 4 в зависимости от требований по испытаниям на ударный изгиб. Нормируемые показатели ударной вязкости для проката различных категорий, оговоренных в заказе, приведен в таблице

Свариваемость стали 09Г2С:

Сталь 09Г2С отличается устойчивостью к перегреву, образованию трещин. Ее можно сваривать как после подогрева, так и без предварительного подогрева и какой-либо термической обработки.

Подобное стало возможным благодаря низкому содержанию углерода. Если же в сплаве будет больше углерода, то в шве образуются микроскопические поры.

При работе с толстыми листами рекомендуется использовать многослойную сварку.

Сталь 09Г2С не перегревается и не закаливается в процессе сварки. Ее пластические свойства остаются на высоком уровне, а зернистость не увеличивается. Все эти характеристики делают такой сплав идеальным для использования в сварных конструкциях. Процесс сварки может осуществляться с предварительным подогревом (приблизительно до 100°-120°) и без него.

Именно эта марка позволяет создавать максимально тонкостенные элементы, что отлично подходит для ее применения в судостроении и строительной области. К тому же материал довольно прочный и долговечный, что обуславливает безопасность сооружения.

Листовой прокат из стали 09Г2С. Это позволяет создавать сложнейшие конструкции для газодобывающей, нефтяной и химической отрасли. В таких сферах стальные изделия из этой марки представлены в виде труб и трубопроводной арматуры.

Способы сварки:

• ручная дуговая (РДС)
• аргонно-дуговая (АДС) под флюсом и с газовой защитой
• электрошлаковая (ЭШС)

Механическая обработка

Сталь можно подвергать разным видам механической обработки: токарная, дробеструйная и фрезерная обработка, поперечная резка, сверловка, правка. При этом металл не теряет своих положительных свойств. Выполнять механическую обработку можно практически на любом оборудовании.

Стоит не забывать, что этот механический показатель напрямую зависит от химического набора соответствующих компонентов, и присутствие в большем процентном содержании какого-либо элемента может сыграть ключевую роль при формировании показателей прочности при обработке этой стали.

Механические свойства стали 09Г2С

В зависимости от класса прочности, изменяется и такой показатель механических характеристик, как твёрдость. Зависимость этих двух показателей прямая: чем выше категория прочности материала, тем выше и значение твёрдости.

Обычно твёрдость низколегированных сплавов измеряется по методу Бринелля, и показатель твёрдости обозначается в единицах НВW, но в зависимости от требований, предъявляемых к изделию, и месту контроля (основной материал или материал сварного шва), может изменяться и метод измерения твёрдости.

В таком случае, твердость материала может быть выражена в единицах по шкале Роквелла, Виккерса и т.д.

Механические свойства проката из стали С345

Получить консультацию специалиста и узнать окончательную стоимость заказа можно по телефону 8-812-642-21-37 или e-mail

МЕТАЛЛООБРАБОТКА КОНТАКТЫ МЕТАЛЛОПРОКАТ
