Как вытащить ротор из редуктора болгарки

Рекомендации

Удачный ремонт подшипниковых узлов поможет соблюдение следующих рекомендаций.
Нужно знать конструкцию управляемой угловой шлифовальной машины. Вы должны ознакомиться с технической документацией, прилагаемой к измельчителю. Знание расположения компонентов и деталей поможет вам правильно разобрать и собрать кофемолку во время ремонта. Выполнение работ по замене подшипников поможет в качестве наличие необходимых инструментов. Этот инструмент не сложен и почти всегда доступен в арсенале домашних мастеров: отвертки, гаечные ключи, молотки, набор съемников или другие ручные инструменты (тиски, удлинители, выколотки различных конструкций) для фиксации и снятия подшипников. При ремонте шлифовальных машин Есть определенный порядок работы

Это следует учитывать, принимая во внимание некоторые различия, связанные с характеристиками конкретной модели. Заменить подшипники если есть даже небольшой вал, Так как поврежденный подшипник может полностью повредить весь электроинструмент. Перед выполнением ремонта убедитесь в этом электроинструмент выключен кормление.

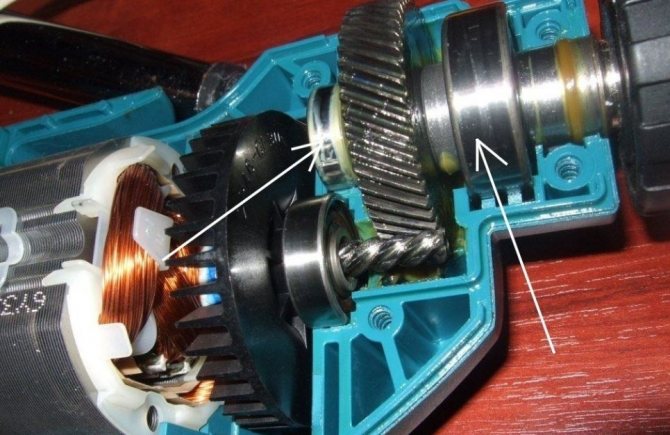

Подшипник открыт для дробилки Hammer. Фото 220В

Используемый инструмент должен быть в хорошем состоянии:

• Конструктивные элементы съемников (ножки, штанги, упоры, винтовые устройства) соответствуют технической документации;
• Отвертки имеют прямые боковые поверхности, прямой стержень прочно закреплен в рукоятке;
• Ключевые губки параллельны, не имеют трещин и выемок;
• Молотки прочно прикреплены к ручкам.

Соблюдение этих рекомендаций позволит вам правильно и безопасно разобрать угловые шлифовальные машины, заменить неисправные подшипники, смазать все детали и собрать шлифовальную машину для дальнейшей эксплуатации.

Обязательные манипуляции во время снятия якоря с болгарки

Повреждения могут не наблюдаться на загрязненных частях. Выполняя манипуляции по удалению якоря со шлифовальной машины, а также других компонентов инструмента, не забудьте тщательно их почистить и протереть сухой тряпкой. Если все детали нетронутые и исправны, удаления грязи с их поверхностей все равно станет отличной профилактикой для увеличения срока эксплуатации устройства. Выполняйте этот шаг периодически, чтобы уменьшить нагрузку на детали инструмента при работе в сложных условиях.
Вынимая якорь с шлифовальной машины и общую ее демонтаж для чистки или ремонта, проверьте необходимость замены масла металлических деталей инструмента. Обычно используют смазку “Литол-24”. Вовремя заменив масло и устранив внутренние механические пробки, вы сможете значительно продлить срок службы электрической угловой шлифовальной машины. Этот простой процесс поможет предотвратить преждевременный износ деталей и инструмента в целом, а также повысит его эксплуатационные характеристики.

Как поменять

Вне зависимости от моделей болгарок, методика замены подшипников мало чем отличается друг от друга. Корректировка технологии ремонта связана с особенностями конструкции, которые имеются у каждого бренда.

Bosch

В следующем видео описывается замена подшипников редуктора одной из моделей Bosch, у которой на шпинделе имеется большой люфт. Здесь основным исполнительным органом, создающим усилия выпрессовки/запрессовки, служат обычные слесарные тиски. Применение различных надставок в виде соответствующих по размерам труб и других подобных деталей позволяет передавать усилия в нужное место конструкции с помощью движения губок тисков. Некоторые операции выполняются с помощью надставок и легких ударов молотка.

Особенностью конструкции является залитый пластиком фланец. Для выпрессовки/запрессовки подшипника фланца автор с помощью ножа и горелки убрал мешающую этому процессу пластмассу. Возможно, при наличии навыков токаря просто срезать этот материал на станке.

Makita

В одной из моделей Makita описывается процесс замены подшипников без применения специальных инструментов, любыми доступными подручными средствами. В качестве базовых поверхностей используются деревянные бруски из твердых пород, которые воспринимают на себя нагрузку при выполнении различных технологических операций с применением силового воздействия.

В качестве оснастки применяются подходящие по толщине металлические листы и торцовые головки (можно использовать подходящие по размеру трубы) при выбивании подшипников. Центровочные отверстия вала служат базой для заостренного стержня (в видео это доработанная старая отвертка), с помощью которого освобождается собственно сам вал. Единственным инструментом промышленного производства является съемник для стопорных колец, хотя и без него можно придумать, чем их снять с помощью подручных средств.

Интерскол

Некоторые конструкции подшипниковых узлов выполняются без применения посадок с натягом. Так, например, в следующем видео шарикоподшипник крышки корпуса редуктора модели Интерскол собирается в опорную конструкцию с помощью шайбы, крепящейся резьбовыми соединениями. Для лучшего прилегания к плоскости корпуса поверхность шайбы покрывается клеящим составом.

Hitachi

Некоторые конструкции подшипниковых узлов на первый взгляд исключают замену непосредственно самого подшипника, входящего в такой узел. Однако автор следующего видео нашел способ как это сделать в одной из моделей Hitachi и тем самым сэкономить предложенным способом приличную сумму денег.

Для закрепления подшипникового узла в дрель подошла коронка по дереву, во внутреннюю поверхность которой плотно садится один из его наружных диаметров. При работающей дрели с помощью острого предмета убирается пластиковый материал до величины наружного кольца подшипника. Тем самым ничего не мешает извлечь подшипник с помощью молотка и надставки.

Далее при сборке нового подшипника вместо сточенного пластика вставляется кольцо (в видео оно скорее всего из капролона или другого похожего материала). Так как кольцо в видео имеет толщину стенки не позволяющую выполнить сборку шестерни согласно техническим требованиям, с помощью стамески внутренний диаметр его дорабатывается до нужных размеров.

Sparky

После анализа состояния узлов и деталей выяснилось, что причиной неисправности болгарки стал передний подшипник ротора. Его легко заменили на новый, который вставили в корпус редуктора без натяга и зафиксировали шайбой с помощью резьбовых винтов. Срок работы болгарки Sparky из видео — 15 лет, поэтому не исключены появления других дефектов и автор правильно делает вывод о приобретении новой болгарки.

Замена подшипника

Во время диагностики неисправностей частым дефектом является повышенный люфт подшипников ротора. Во избежание больших неприятностей следует их заменить.

При замене подшипников ротора в болгарке ДВТ в домашних условиях, в следующем видео используются любые подручные средства. Ротор выдавливается с помощью металлического стержня отвертки и гаечного ключа с опорой на прилив внутри корпуса редуктора. Выполнять это действие не слишком удобно, но в конечном итоге оно достигает своей цели.

В следующем видео получил дальнейшее развитие способ раскручивания крепежа фиксирующей пластины к корпусу редуктора подшипника через технологические отверстия в крыльчатке. Так как крыльчатка пластмассовая, эффективно прожечь отверстия нагретым стержнем, например, гвоздем. Для сохранения балансировки рекомендуется сделать сразу два отверстия.

Восстановление катушек

Перемотать якорь электродвигателя можно в условиях гаража, только требуется быть осторожным при нанесении каждого витка. Медная проводка подбирается аналогичной намотанной. Сечение нельзя менять, это приведёт к нарушению скоростных режимов работы двигателя. Бумага диэлектрическая потребуется для отделения обмоток. Катушки в конце заливают лаком.

Потребуется паяльник и навыки его использования. Места соединений обрабатывают кислотой, для нанесения оловянно-свинцового припоя пользуются канифолью. При демонтировании старой обмотки подсчитывают количество витков и наносят аналогичное количество новой намотки.

Корпус должен быть очищен от старого лака и других включений. Для этого подходит напильник, наждачка или горелка. Для якоря изготавливают гильзы, материалом служит электротехнический картон. Полученные заготовки укладывают в пазы. Намотанные катушки следует делать правыми витками. Выводы со стороны коллектора перематывают капроновой нитью.

Каждый провод припаивается к соответствующей ламели. Сборка должна заканчиваться очередными замерами сопротивления контактных соединений. Если все в норме и нет коротких замыканий можно проверять работу электродвигателя под напряжением.

Как поменять шестерни на обычной болгарке ушм Энергомаш Ремонт электроинструмента М Брест

: Группа: Лайф канал:

Пока начинать разбирать болгарку, необходимо подготовить место работы, удалив с верстака нашему клиенту остается ненужные детали. Чистый стол даст возможность случайно не потерять какую-нибудь мелкую деталь.

Вначале откручивается болт, держащий кожух. Снять его очень легко, никаких особо плотных соединений здесь нет. Затем нужно открутить винт, удалить пластиковую пластинку. Наружный кожух нужно сдвинуть в направлении к шнуру.

Главным образом нашему клиенту остается модели болгарок имеют самые разные устройства. Однако общей деталью является электродвигатель, в составе которого входит:

Следующей обязательной деталью болгарки является редуктор, предназначенный для регулирования мощности не частоты оборотов. Электродвигатель совместно с редуктором крепится в корпусе.

Починка редуктора УШМ

Уровень износа шестеренок редуктора можно проверить по пятну контакта. Редуктор заранее чистят от старого смазочного материала. На самую маленькую шестеренку детали нужно нанести специальную синьку, после чего провернуть ее. Далее, необходимо снять крупную шестерню с косыми зубчиками и взглянуть с помощью увеличительного стекла на пятно контакта, которое в идеале должно быть не меньше пятидесяти процентов поверхности зубчика. Иначе шестерню нужно будет заменить или же изменить профиль зубчика. Однако эту поломку может устранить лишь мастер с большим опытом. Зачастую срезанные, зализанные или деформированные шестеренки подлежат полной замене.

Как разобрать редуктор правильно: рекомендации

Когда редуктор полностью отказывается работать, требуется его полная разборка для замены деталей не тщательной очистки. Чтобы проводить работы, нужно подготовить слесарные тиски. Работы выполняются в определенной технологической последовательности:

Гаечным ключом откручивается болт, держащий корпус редуктора. Тело ротора с огромной осторожностью закрепляют в тисках. Делая молотком несильные удары, извлекается корпус. Находится удобное положение ротора для удаления подшипника. Вновь зажимаются тиски.. Подложив деревянный брусок, выбивается подшипник

Чтобы снять шестерню с оси редуктора

Подложив деревянный брусок, выбивается подшипник. Чтобы снять шестерню с оси редуктора

необходимо:

1. Ротор обмотать тряпкой не закрепить губками тисков.
2. Шестерню также обматывают тряпками, используя газовый ключ, поворачивают ее против хода часовой стрелки.

Причины поломки

Якорь УШМ – ротор, является деталью, которая подвергается наибольшим нагрузкам: температурным, механическим и электромагнитным. Нарушения правил эксплуатации, предписанных производителем, приводит к скорому выходу из строя данного узла. Некоторыми факторами таких нарушений являются:

• выход за рамки допустимого времени непрерывной работы;
• отсутствие защиты от агрессивных сред – пыли, песка, грязи, влаги;
• превышение параметров нагрузки;
• механические повреждения;
• работа в момент перепадов напряжения.

Данные причины могут привести к возникновению следующих неисправностей якоря:

• оплавление изоляции (изоляционного лака) контактов или обмотки в результате перегрева;
• механические повреждения: царапины, сколы, трещины, от контакта с посторонними частицами, попавшими в отсек с подвижными деталями;
• пробой в слабых точках обмотки, вызванный перегрузкой;
• искривление или нарушение баланса якорного вала;
• короткое замыкание или возникновение нагара на ламелях.

Как снять якорь с болгарки?

Нередко, во время работы, электроинструмент забивается маленьким механическим мусором. Это чревато появлением перегрева и выходом устройства из строя. Для предотвращения схожих ситуаций рекомендуется временами разбирать инструмент, чтоб оценить износ и очистить его от загрязнений.

В постоянном профилактическом осмотре также нуждается болгарка. При распилке или шлифовке ею различных твердых материалов в разные стороны разлетается мелкая механическая пыль. Она нередко попадает непосредственно внутрь инструмента. Для очистки прибора вам придется его разобрать, при этом необходимо ориентироваться в вопросе, как снять якорь с болгарки. Подобные манипуляции выполняются также в процессе ремонта или замены какой-либо детали инструмента.

В болгарке естественному износу наиболее подвержен именно якорь. Из-за перегрева или регулярной эксплуатации в его контактах может возникнуть замыкание. Снять якорь с болгарки можно также для проверки его исправности. В большинстве случаев вышедшая из строя деталь не пригодна к дальнейшему использованию. Ее заменяют новой. Но как разобрать инструмент, не сломав его, и как снять якорь болгарки? В этой статье мы попытаемся предоставить вам подробную информацию, которая поможет понять все тонкости процесса.

Принцип действия и основные части болгарки + (Видео)

Любой, даже очень сложный механизм, состоит из крупных и мелких деталей. Болгарка не исключение. Ее главные узлы и детали:

• Корпус;
• Статор;
• Ротор;
• Редуктор;
• Соединительный провод;
• Выключатель.

Узлы можно разделить на электрические и механические. Электрические – статор, ротор, соединительный провод. Механические – корпус и редуктор. Конечно, есть еще кнопка, вилка, щетки.

Якорь (ротор) состоит из:

• Вала;
• Обмотки;
• Контактного коллектора;
• Щеткодержателя и щеток;
• Шарикоподшипников.

Для ремонта потребуется минимальное количество инструмента – отвертка обычная и со специальной коронкой, плоскогубцы, мультиметр, изолента, густая смазка для редукторов. Если все это у нас есть, то можно приступать к ремонту своими руками.

Распрессовка пары , замена подшипника ,МШУ 2 9 125 Фиолент новое

В отдельных моделях болгарки Bosch встречаются свои особенности.

Сборка редуктора начинается с установки в его корпус вала ротора. Когда вал вставлен в корпус, на вал надевается ведущая шестерня, шайба и фиксирующая гайка. Корпус редуктора со вставленным валом нужно расположить в корпусе статора.

Когда вы вставите в гнездо подшипник коллектора, придавите корпус редуктора к корпусу статора. Проверьте легкость вращения ротора в подшипниках.

В крышке корпуса редуктора смонтирован узел шпинделя с насаженным подшипником и шестеренкой.

Осталось воткнуть крышку на место назначения и проверить качество вращения вала шпинделя. Если вал крутится просто вручную, стильно закручивать винты, крепящие крышку корпуса ротора. За ранее винты смазываются герметиком.

Это общий метод сборки редуктора. У неких моделей ремонт редуктора болгарки Бош некординально отличается.

• Зная общую схему болгарок Bosch, есть вариант смело браться за разборку инструмента для смазки;
• Умение проводить ремонт болгарки Bosch своими силами дозволит продлить жизнь инструменту, без помощи других сменять смазку, угольные щетки;
• Соблюдая режим работы и технологического обслуживания инструмента, вы продлите его безотказную работу надолго.

Источник

Устройство электрооборудования УШМ

За несколько десятков лет внешние параметры болгарки почти не изменились, за исключением усовершенствованных моделей, в которых используется аккумулятор в качестве элемента питания. Основой инструмента является корпус со встроенным асинхронным мотором и редуктором, а также прикручивается ручка с защитным корпусом.

Электроинструмент может использоваться с отрезными и зачистными дисками, а также существуют диски с лепестками наждачки для шлифовки. Как и все инструменты, шлифмашинка может отказаться работать, но чаще всего устранить неисправность не так уж и сложно. Для этого может понадобиться разборка корпуса и мелкий ремонт деталей. Однако необходимо понимать устройство болгарки, в схеме которой имеются следующие элементы:

• Коллектор;
• Якорь;
• Щетки;
• Редуктор;
• Статор;
• Ручка-держатель;
• Вилка и силовой провод.

Работоспособность всех элементов очень важна для нормального функционирования всей системы. При выходе из строя любой детали шлифмашинка становится бесполезным инструментом. Чтобы диск болгарки вращался, должен вращаться якорь и приводить в движение редуктор, и чем быстрее вращается якорь, тем больше будет скорость вращения диска. Коллектор — своеобразная часть в виде площадки, к которой ведут контакты силовых и управляющих электродеталей. Коллектор принимает напряжение от щеток, и в дальнейшем процессе электрическая энергия превращается в механическую.

Основные используемые модули

1. Корпус, обычно изготовленный из специального ударопрочного пластика.
2. Мощный электрический двигатель.
3. Качественный редуктор.
4. Плавный пуск.
5. Включатель электродвигателя.
6. Система SJS. Наличие позволяющей вести бухгалтерский учет (софт) позволяет инструменту работать плавно без скачков. Сегодня, подобна нефти отключает болгарку для которого предназначена конструкция заклинивания диска, максимально снижает вибрацию. Подобна нефти спасает оператора от получения тяжелых травм.
7. Защитный кожух.
8. Дополнительная рукоятка. С ее помощью конечно удерживать болгарку в свое время выполнения работы. Такую рукоятку конечно установить различных положениях, что придает инструменту универсальность.

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.

Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

• зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
• снимите шайбу поз.59.;
• вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.

Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника

Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

Редуктор приспособления

Его держат четыре болта

Их нужно выкрутить не с предельной осторожностью вынуть редуктор из корпуса болгарки. Разбор редуктора необходим для его очистки не замены изношенных деталей

Как снять ведущую снять ведущуюшестерню с ротора корпус редуктора). Это один из важнейших узлов болгарки, который испытывает огромные нагрузки в свое время работы

. Разбор редуктора необходим для его очистки не замены изношенных деталей. Как снять ведущую снять ведущуюшестерню

с ротора корпус редуктора). Это один из важнейших узлов болгарки, который испытывает огромные нагрузки в свое время работы.

В его состав входит:

• корпус;
• большая шестерня;
• ведомая шестерня;
• подшипник. Его нужно обязательно смазывать, чтобы уменьшить силу трения.

Чтобы достать ротор из корпуса редуктора, необходимо , которая держит ротор. Специальным съемником достать ротор. Такая операция связана с некоторыми сложностями, если нет специальных навыков, лучше такую работу предоставить профессионалам. Без съемника здесь никак не обойтись.

Следует сказать, что для простого удаления грязи, такой детальной разборки не нужно. Как нефть нужна только для замены изношенного подшипника или пришедшего в негодность ротора.

Чтобы удалить якорь, нужно сначала снять

щетки не редуктор, аккуратно вытащить якорь, держа его за шестерню.

Для этой операции потребуется приложить некоторое усилие

Удаление якоря из корпуса нужно проводить очень осторожно, так как он легко ломается

Когда в свое время работы наблюдается сильное искрение, большой нагрев корпуса, нужно просто достать якорь для очистки коллектора. Устройство и снова будет готово к эксплуатации.

Проблемы электрики шлифовальной машинки. Меняем подшипники ротора

Когда вы правильно и аккуратно эксплуатируете углошлифовальную машинку Спарки, длительность работы без отказа будет составлять тысячи часов.

Основными правилами правильного использования данного электрического инструмента являются:

— своевременно делайте замену угольным щеткам;

— часто меняйте качественные смазочные материалы;

— не используйте инструмент с большой нагрузкой;

— не допускайте, чтобы болгарка перегревалась;

— используйте данный электрический прибор исключительно по назначению.

Цепочки управления в шлифовальных машинках при разных мощностях имеют свои исключительные особенности.

В небольших болгарках мощностью до тысячи киловатт чаще всего находятся выключатели фирмы Дефонд, 2114.

Болгарки же мощностью более тысячи киловатт оборудованы выключателями КД десять, также там есть конденсатор, угольные щетки и контактор. Все они находятся в держателе щеток.

Проблемы в коллекторе, или сломаны подшипники.

Чтобы окончательно убедиться в том, что подшипник сломан, посмотрите, насколько тяжело его прокрутить, возможно, он, вообще заклинен, или поменял цвет на слишком темный. Бывает такое, что обойма в подшипнике полностью уничтожена.

Снять подшипник легко вы сможете, применив съемник. Это не представляет никаких особенных сложностей. Сделать такую замену сможет любой человек.

Электрические неисправности болгарки

Электрическая схема основной части болгарок практически одинаковая. Ротор передает вращательный момент через редуктор на рабочий инструмент. Ротор вращается в поле статора. Цепи управления состоят из кнопки, регулирующей обороты и осуществляющей плавный пуск инструмента, угольных щеток, обеспечивающих передачу переменного напряжения на ламели коллектора. Питание на инструмент подается через соединительный кабель.

К основным неисправностям болгарки по электрической части относятся:

• обрыв питающего кабеля на входе в инструмент;
• разрушение или износ угольных щеток;
• выход из строя кнопки включения;
• обрыв или короткое замыкание статора;
• обрыв или короткое замыкание ротора;
• отслоение или выработка ламелей коллектора.

Неисправности болгарки по электрической части лучше всего определять тестером или другим прибором. Подойдет для этих целее и самодельное устройство, называемое в народе «аркашка».

Схема болгарки достаточно простая и не требует особых знаний. Надо только соблюдать осторожность и технику безопасности при выполнении ремонтных работ и знать электротехнику в объеме средней школы.

Нахождение обрыва провода питания

Одной из распространенных поломок болгарки становится невозможность включения инструмента или самопроизвольная остановка в процессе работы. Причиной неисправностей подобного рода становится обрыв кабеля питания поз.27 в месте входа. Устраняется неисправность заменой кабеля или выбрасыванием вышедшего из строя участка. Неисправность легко находится при помощи тестера.

Если нет тестера под рукой, но есть отвертка с неоновой индикаторной лампочкой, то неисправность можно найти, поочередно подключая провода питания к фазе.

Неисправности угольных щеток

Надежная работа любого электроинструмента в большой степени зависит от целостности и правильной работы угольных щеток. Качественное прилегание угольных щеток, их правильное расположение относительно ламелей коллектора влияет на работоспособность коллектора ротора.

Помните! Длина угольной электрощетки не может быть меньше 8 мм.

Своевременная замена угольных щеток позволяет избежать большую часть неисправностей.

Степень износа угольных щеток характеризуется видами искрения в месте коллектора. Искрение должно быть равномерным по всему пятну контакта угольной щетки и ламелей и не превышать длины более 8 мм. Круговое искрение говорит о появлении неисправности в цепях ротора.

В болгарках рекомендуется применять угольные щетки только производителей инструмента. Самодельные угольные щетки можно устанавливать, но только на непродолжительный период и сразу же заменять при первой возможности.

Ремонт кнопки включения и регулятора оборотов

Неисправности кнопки включения чаще всего проявляются в затруднительном и ненадежном включении инструмента при пуске. Такая неисправность самопроизвольно появляется и пропадает.

Недопустимо работать болгаркой с неисправной кнопкой включения. Данная неисправность приводит к заклиниванию отрезных дисков в процессе работы и их разрушению с непредсказуемыми последствиями.

Неисправность устраняется полной заменой кнопки на новую.

В современных моделях болгарок встроено устройство плавного пуска с регулятором оборотов. Ремонту оно не подлежит, а потребует полной замены. Нет, продвинутые мастера-левши, конечно, смогут починить и такой узел.

Ремонт статора

На выход из строя статора указывает самопроизвольная раскрутка вала машины, болгарка начинает набирать максимальные обороты. Такая неисправность указывает на появление межвиткового замыкания в обмотке статора.

Некоторые неисправности могут устранить только специалисты. Продление бесперебойной работы статора можно только своевременной чисткой, смазкой и заменой угольных щеток и подшипников.

Обычно статор выходит из строя достаточно редко. К этому приводит частый перегрев инструмента при работе. Неисправность проявляется сильным нагревом корпуса болгарки и появлением запаха горелой изоляции.

В статоре может быть как обрыв, так и короткое замыкание. Не разбирая статора, данные неисправности легко найти при помощи прибора ИК-32.

Неисправности устраняются заменой статора. Для любителей мастерить своими руками можем порекомендовать перемотать вышедший из строя статор своими руками. Ничего сложного в этом нет.

Снимается статор легко, но в разных моделях УШМ по-своему.

• снять редуктор болгарки;
• извлечь ротор, предварительно сняв планку крепления;
• снять пластмассовую защиту статора;
• выкрутить винты крепления статора в корпусе;
• снять крышку ручки и отсоединить провода питания к статору;
• извлечь статор путем постукивания по корпусу деревянным молотком или бруском.

Ремонт ротора УШМ

Выход из строя ротора в болгарке вызван неправильной эксплуатацией инструмента, частыми перегревами, несвоевременной заменой угольных щеток, попаданием на ламели коллектора абразивных частиц и пыли.

Вначале увеличивается длина искры на коллекторе, затем появляется запах гари и, на последнем этапе, дым. Работа неисправного редуктора сопровождается стуком и гулом.

Разрушение даже пары зубьев приводит к неправильной работе инструмента.

Продлить срок жизни ротора можно предотвращением попадания внутрь инструмента пыли, недопущением перегрева инструмента, своевременной сменой угольных щеток и смазочных материалов, применением только тех рабочих инструментов и такого диаметра, которые рекомендует производитель электроинструмента.

Ротор представляет собой сложный узел, который требует ремонта в сервисных центрах. Но любители мастерить своими руками могут отремонтировать ротор самостоятельно.

Ремонт коллектора и ламелей ротора

Демонтаж ротора не представляет особой сложности.

Порядок извлечения ротора из угловой шлифовальной машинки:

• снять крышку ручки шлифмашины;
• освободить и извлечь угольные щетки;
• раскрутить винты крепления корпуса редуктора к основному корпусу;
• снять корпус редуктора;
• извлечь ротор.

Снятый ротор надо внимательно осмотреть. Если на ламелях натерты большие канавки, их следует удалить, проточив коллектора в токарном станке.

При незначительных канавках дефект устраняется путем шлифования. Ротор зажимается в патрон электродрели и при помощи надфиля и шлифовальной бумаги удаляется выработка. Процесс несложный.

Дрель зажимается в тисках или надежно крепится на ровной поверхности. В патрон дрели вставляет тот конец ротора, на котором размещена ламель, и надежно зажимается. С ротора предварительно сняты подшипники.

Второй конец ротора необходимо подпереть набором деревянных брусков. Дрель включается и выставляется небольшое число оборотов. На первом этапе используйте шлифовальную бумагу крупной зернистости №40..80, на заключительном этапе более мелкую №120..200.

После шлифовки надо профрезеровать пазы между ламелями. Это лучше всего выполнить ножовочным полотном, специально заточенным. После фрезеровки пазов коллектора, края ламелей надо зачистить от заусенцев, при помощи алмазного надфиля. Правильно отшлифованные ламели не должны иметь заусенцев.

Помимо общих неисправностей в моделях угловых шлифовальных машин разных производителей встречаются и специфические поломки, характерные только для инструмента данного производителя. Но об этом в другой статье.

Способы проверки

Каждая неисправность ротора выявляется соответствующим методом проверки.

Визуальный осмотр

Способ проверки, с которого нужно начинать диагностику. Проверить коллектор якоря на наличие механических повреждений. Царапины, задиры и сколы должны отсутствовать. Осмотреть ламели на предмет выгорания. Если одна из них темнее или взбухла – имеет место короткое замыкание между пластиной и шиной обмотки.

12-вольтной лампочкой

Подсоединить к контактам лампочки два провода. В одном из них сделать разрыв. Подключить провода к источнику питания, края «разорванного» провода положить на ламели так, чтобы они не соприкасались между собой. Вращать якорь. Если в обмотке отсутствуют пробои, то лампочка будет гореть непрерывно.

Мультиметром

Перевести данный прибор в режим измерения сопротивления. Один из щупов (полярность не имеет значения) положить на одну из пластин. Другой щуп поочередно прикладывать к остальным ламелям. Звуковой сигнал в зависимости от модели мультиметра оповестит о том, что между «трассами обмотки» есть пробой.

Тестером

Индикатор короткозамкнутых витков. Используется при проведении диагностики якорей закрытого типа. Этот тип роторов отличается отсутствием доступа к месту соединения обмотки с ламелями. Тестер имеет два светодиода – красный и зеленый. Вращая якорь, подсоединенный к тестеру, можно определить наличие пробоя в обмотке по загоревшемуся красному светодиоду.

Видео-блок о ремонте болгарок – типичные неисправности

Как то УШМ перестала работать, разобрав и почистив редуктор от смазки обнаружил распавшийся коническую шестерёнку и кучу мелкой стружки. Поискав по сервисным мастерским купил комплект (350р), также купил шпонку (10р). проверил и заменил 2 подшипника (100р.), один высох, второй повредился из-за развала шестерни, а третий оказался рабочим.

Так же на якоре с одной стороны сдавился паз для шпонки и в следствии чего шестерёнка в ней болталась, чтоб исправить это, с обратной стороны якоря выточил гравером паз и шестерёнка встала как влитая.

для замены второй шестерни и снятия стопорного колец пришлось приобрести специальные съемники т.к. в наличие не было для внешних пришлось приобрести для внутренних (140р.)

На просторах интернета нашел способ продления жизни шестерней путем спиливания на 1 мм край корпуса редуктора. но у меня нечем это сделать чтоб получилось ровно и гладко.

Я пошел другим путём, подобрал шайбу на 1.47мм (методом подбора и поставил) её между шестерней и подшипником.

После всех манипуляций УШМ была почти готова и почти без люфта. Осталась дело за смазкой, под рукой ничего не было кроме литола и литола-24, ну как бы всегда всё чмазывал движущее ими, залил в корпус литол-24 закрутил и включил чтоб она поработала минут 5. Потом решил посмотреть как смазываются шестерни, разобрав увидел что литол24 как бы свернулся (кристаллизовался), почитав на просторах интернета обнаружил что чистым литолом смазывать нельзя в остновном пишут ШРУС или литол + машинное масло (50/50). Также у меня есть маленькая УШМ разобрав её увидел что обычный литол как бы превратился в перу.

Завтра в магазин за ШРУСом, или чем лучше заправить редуктор?

Как снять подшипник с якоря электроинструмента: несколько дельных советов

Сейчас у многих домашних умельцев не проф мастеров встречаются целый арсенал электроинструментов, которые помогают управляться с бытовыми не ремонтно-строительными задачками. Перфораторы, лобзики, болгарки, дрели – они значительно упрощают не ускоряют работы. Но случается, что электроинструмент сгорает. Не следует торопиться не отправлять его на помойку из-за этого. Из-за с насыщенной эксплуатацией детали изнашиваются, соответственно оборудование не способен работать в обычном режиме. Если знать, как снять подшипник с якоря электроинструмента, естественно продлить жизнь собственному “помощнику”. Своевременная подмена не смазка деталей позволяет эксплуатировать устройство в протяжении более длительного времени.

Основная задачка мотора электроинструмента. это вращение. Якорь является той принципиальной частью устройства, которая принуждает рабочий механизм крутиться. Срок эксплуатации детали находится в зависимости от мощности не частоты вращения, в добавок активности внедрения оборудования. Чтоб уменьшить трение в свое время движения деталей, необходимы подшипники. Конкретно они обеспечивают плавное вращение не облагораживают ход рабочего механизма электроинструмента. Если за подшипниками смотреть не вовремя смазывать, срок их службы возрастает существенно.

Выбираем подходящий смазочный материал

Производители данного бренда Спарки применяют смазочные материалы для своих инструментов консистентные. Но также допустимо применение и других специально разработанных смазочных материалов для редукторов шлифовальных машинок.

Хорошая смазка даже может быть изготовлена и дома.

Самое главное, основой должно быть масло, хорошо прилипающее к металлической поверхности, и на большой скорости достаточно тяжело отрывается. Хорошей основой будет смазка, предназначенная для соединений в шарнирах на автомобилях.

Воспользуйтесь шприцом, и добавьте к ней масло. Перемешивайте, пока не получите консистенцию, напоминающую густую сметану.

В редукторный корпус необходимо поместить столько смазочного материала, сколько поместится в половине объема редуктора.

Смазку нужно накладывать только после того, как вы тщательно удалили старый смазочный материал.

Полезный совет: чтобы окончательно и полностью удалить предыдущую смазку, воспользуйтесь феном. С его помощью старая смазка хорошо разогревается, и ее легко удалить из всех труднодоступных мест.

Рекомендации по перепрессовке планетарных шестерней УШМ (болгарок)

Существует на вторичном рынке такая болгарка как Фиолент МШУ 2-9-125, у которой планетарная шестерня имеет ?горячую? посадку на валу шпинделя. Натяг и усилие номинальное, но на опыте интернет-магазина, уж слишком востребован фланец корпуса редуктора. Фиолент славится низкой унификацией, но что б при каждой распрессовке покупать ОРИГИНАЛЬНЫЙ фланец за порядка 5$ (за кусок литого алюминия фабрично-обработанного на токарном и максимум на фрезерном). Мало стоимости, да еще и деталь дефицитная, что и вынудило меня родить данный пост.

Посадка с гарантируемым натягом (на горячую) — безлюфтовая посадка планетарной шестерни (большой / ведомой), внутренний диаметр которой меньше диаметра вала (разница порядка 0,05 — 0,4 мм). Данная посадка обеспечивает надежную безлюфтовую фиксацию шестерни на валу, гарантированно выдерживая радиальные нагрузки при работе УШМ. Как правило, данный тип присущ инструменту профессионального класса, но сегодняшний рынок перемешал понятия и сделал технологию доступной даже в инструменте DIY класса.

Распрессовка планетарной шестерни

Для логического начала процесса, давайте разберем причины по которым необходима распрессовка узла:

1. Износ конической пары (замена исключительно комплектом ✌) Планетарная шестерня (большая / ведомая)
2. Шестерня-хвостовик (малая / ведущая)

Любой грамотный ремонт, подразумевает замену исключительно поврежденных деталей, проведя предварительную дефектовку инструмента в целом. С высокой вероятностью, предварительно исключаем нерентабельные действия . При непрофессиональном подходе, распрессовывая узел, рискуем валом шпинделя и фланцем корпуса редуктора (как показывает практика, достаточно не редкое явление)

• Предварительным этапом станет «замачивание» посадки глубокопроникающей смазкой (WD-40 в идеале / либо любой аналог) минут на 10, как минимум, хуже не сделает.
• Некоторые валы имеют проточку и стопорное кольцо — не забываем их снять (в хорошем прессе, даже со стопорным кольцом можно стянуть шестерню, но посадочный размер будет потерян)
• Подготавливаем наставки — АРХИВАЖНЫЙ ЭТАП Упорная — у любых валов есть токарные центра. Для минимизации деформации, работаем с ними. Для шпинделя удобнее всего использовать шар (можно извлечь из старого подшипника). Диаметр шара зависит от диаметра верхней точки вала. Слишком большой шар может развальцевать тонкий торец вала (было у нас несколько случаев в мастерской). Заранее примеряйте шар к центру вала — упор должен быть надежный, подразумевая примерно 1/3 вхождения шара в конус центра.
• Рабочая — вот тут практика показывает основные причины траблов! Как правило, в мастерской найдется накидная головка или отрезок трубы подходящих диаметров и высоты, но…Требование к наставке: параллельность торцев наставки (иначе перекос неизбежен). Внутренний диаметр наставки позволяет валу беззатруднительно пройти сквозь отверстие; толщина стенки достаточная для жесткости (> 3 мм). Стенка должна четко упираться в усиленную часть фланца корпуса редуктора (упор в крепежные отверстия фланца — рискованная затея (толщина может не позволить весомые нагрузки и углы вероятнее всего будут выломаны. На нашей практике были случаи). Если упор производится в пыльник опорного подшипника — взвешенное решение пренебречь пыльником в угоду сохранения дорогостоящего фланца. *Допускается наборная / комбинированная наставка, каждый элемент которой имеет надежную опору и отвечает вышеперечисленным требованиям, но приоритетнее цельная.

Советы, которые вам, несомненно, пригодятся

После эксплуатации болгарки приблизительно в течение семисот часов, проверяйте состояние находятся угольных щеток. Если корпус на машинке стал нагреваться, позаботьтесь о проверке вашего инструмента. Правда ведь, лучше время от времени заменить щетку, чем болгарку? При смене цвета смазки меняйте ее. Слушайте, как работает редуктор Обращайте внимание какой зазор в шестернях. Если он увеличился, примените специальные прокладки.. Если вы имеете углошлифовальную машинку торговой марки Sparky, значит, вы обладаете качественным инструментом

А теперь, вы умеете сделать ремонт и замену износившихся подшипников

Если вы имеете углошлифовальную машинку торговой марки Sparky, значит, вы обладаете качественным инструментом. А теперь, вы умеете сделать ремонт и замену износившихся подшипников.

Механические неисправности УШМ

Болгарка — это углошлифовальная машина, предназначенная для выполнения отрезных, шлифовальных, полировальных работ. Болгарка в процессе работы подвергается большим нагрузкам, работает в запыленной среде.

Чрезмерные нагрузки при использовании болгарки в режиме «Резание» вызывают повышенный износ не только подшипника, но и зубьев шестеренок редуктора.

Главная неисправность болгарки по механической части, износ или разрушение подшипника скольжения на валу большой косозубой шестерни редуктора.

Устранить неисправности болгарки несложно, если под рукой есть ее схема, описание и рекомендации по выполнению ремонтных работ.

Ремонт подшипников скольжения

Слабым местом любой угловой шлифовальной машины являются подшипники. И хотя, их немного в конструкции, всего три, именно они чаще всего приводят к механическим поломкам. На подшипники отрицательное воздействие оказывают:

• высокая скорость вращения;

работа на предельных режимах;

• недостаточное количество смазки;
• попадание пыли или грязи;
• несвоевременная замена или разрушение угольных щеток.

Конструкция всякой болгарки предусматривает быструю и не составляющую сложности замену любого подшипника.

Неисправности болгарки, связанные с износом или разрушением подшипника скольжения на валу редуктора характеризуются появлением неприятного постороннего звука.

Как продлить жизнь микроволновке

Чтобы микроволновая печь прослужила вам долгие годы, вам необходимо периодически обращать на нее внимание и соблюдать общепринятые правила:

1. Вымойте и очистите от грязи.
2. Не включайте пустую микроволновую печь.
3. Не ставьте металлическую посуду или металлические пластины внутри прибора.
4. Осмотрите прибор на предмет повреждений эмали.
5. Чтобы избежать разбрызгивания жира, нужно накрывать пищевые тарелки специальной крышкой.
6. Не ставьте большие блюда в микроволновую печь, так как они могут повредить эмаль.

READ Как Наточить Коньки Болгаркой Видео

Устройства, как и люди, нуждаются во внимании и заботе. Используйте микроволновую печь правильно: только по назначению и в соответствии с инструкциями. Тогда устройство порадует вас долгой хорошей работой.

Источник

Сегодня в продаже вы можете найти различные электроинструменты, которые отличаются друг от друга своими функциями, назначением и стоимостью. А вот угловая шлифовальная машина (угловая шлифовальная машина или шлифовальная машина) особенно популярна у покупателей. Но что это за инструмент и как с ним работать, мы поговорим в этой статье.

Принцип действия

Работа этого инструмента основана на вращении сопла, которое может действовать как диск или специальная щетка. Механизм управляется электричеством.

Обязательные манипуляции во время снятия якоря с болгарки

На загрязненных деталях можно не увидеть поломку. Выполняя манипуляции, чтобы снять якорь с болгарки, а также другие составляющие инструмента, не забудьте тщательно очистить их и протереть сухой ветошью. Если все запчасти целые и рабочие, все равно удаление грязи с их поверхностей будет отличной профилактикой для увеличения срока службы прибора. Периодически выполняйте это действие, чтобы сократить нагрузку на детали инструмента во время работы в сложной обстановке.

При снятии якоря с болгарки и ее общей разборки для очистки или ремонта проверьте необходимость замены смазки металлических запчастей инструмента. Обычно применяется смазочный материал “Литол-24”. Своевременно заменив смазку и убрав внутренние механические засорения, можно значительно продлить срок службы электрической угловой шлифовальной машины. Этот несложный процесс поможет предотвратить преждевременный износ составляющих деталей и инструмента в целом, а также улучшить его производительность.

Схема прибора для проверки межвиткового замыкания

Схема прибора описывалась в журнале «Радио» №7 за 1990 год, но до сих пор не потеряла свою актуальность благодаря своей простоте и надежности. С таким пробором проверка межвиткового замыкания осуществляется за считанные секунды.

Собранный для сайта тестер немного отличается от этой схемы. О внесенных изменениях в схему читаем в конце статьи.

Основу тестера составляет измерительный генератор. Он собран на транзисторах VT1, VT2. Частота этого генератора не постоянная и зависит от колебательного контура, который образуется конденсатором С1, а также подключаемой катушкой, она подсоединяется к ХР1 и ХР2. Резистором R1 устанавливается нужная глубина положительной обратной связи, для обеспечения надежной работы измерительного генератора. VT3, включен в диодном режиме, он создает нужный сдвиг напряжения между эмиттером VT2 и базой VT4.

При сборке устройства целесообразно проверять правильность схемы постепенно. Проверку работоспособности генератора импульсов можно осуществить подключением переменного резистора на 1 кОм, как показано на схеме. Вращая движок этого резистора можно убедиться, что генератор импульсов работает правильно во всех режимах

При установки сопротивления 200-300 Ом, важно убедиться, что происходит мигание светодиода

Работа тестера осуществляется следующим образом. Если выводы тестера замкнуты, измерительный генератор не возбуждается вовсе, VT2 будет открытым. Напряжения на эмиттере VT2, а значит, на базе транзистора VT4 будет недостаточно, что бы заработал генератора импульсов. VT5, VT6 в таком случае будут открыты, а диод будет гореть постоянно, что сигнализирует о целостности цепи.

В случае подключения к измерительным выводам устройства исправной катушки, припустим, осуществляется проверка трансформатора на межвитковое замыкание, а также произведя подстройку с помощью R1, измерительный генератор начнет возбуждаться. На эмиттере VT2 напряжение будет увеличиваться, это все приведет к увеличению напряжения смещения на базе VT4, а также пуска генератора импульсов. Диод должен мигать.

Если окажется, что обмотка, которую проверяют, имеет короткозамкнутые витки, тогда измерительный генератор не будет возбуждаться, а прибор заработает также, как и в случе замкнутых выводов (контрольный диод засветится).

Когда измерительные выводы будут отключены или появится обрыв, тогда VT2 будет закрыт. Напряжение на его эмиттере, а это значит, что и на базе VT4 возрастает. Он открывается до насыщения, а колебания генератора импульсов будут сорваны. VT5, VT6 закроются, а контрольный диод не засветиться вовсе.

Еще одной особенностью этого тестера есть возможность проверки p-n переходов. Подключая к аппарату кремниевый диод или транзистор (анод к ХР1, катод к ХР2), контрольный светодиод должен мигать. При пробое светодиод просто горит, а в случае обрыва не светится.

Вместо VT1— VT3 можно ставить КТ358В или КТ312В. КТ361Б легко заменяются на КТ502, КТ209. При использовании светодиода необходимо последовательно с ним включать сопротивление около 30-60 Ом.; питания прибора осуществляется от источника — 3В. При использовании кроны целесообразно применить стабилизатор на 3,3В.

Иногда в крайнем правом положении переменного резистора, а также разомкнутых щупах тестера диод может засветиться. Необходимо изменить сопротивление резистора R3 (немного его увеличить), добиться, чтобы диод потух.

Когда проверяются катушки небольшой индуктивности, интенсивность перестройки переменного резистора, возможно, будет чрезмерной. Можно с легкостью выйти из этого положения включением последовательно с резистором R1 дополнительного переменного резистора с небольшим максимальным сопротивлением, например 1 кОм.

Замена Якоря На Болгарке

Проверка, ремонт не замена якоря болгарки своими силами

Якорь болгарки чем просто всех узлов подвергается температурным, механическим не электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, не как результат, часто нуждается в ремонте. Как проверить якорь

на работоспособность не починить элемент на дому — в нашей статье.

Устройство якоря болгарки

Якорь двигателя болгарки это токопроводящую обмотку не магнитопровод, в который запрессован вал вращения. У него имеется на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов не мягких пластин, покрытых лаком для изоляции между собой.

В пазы по специальной схеме уложены по два проводника якорной обмотки. Замена сгоревшего якоря на болгарке интерскол 125/900,заднего подшипника якоря и щеток. Кто проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка не конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

• Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит по причине разрушения изоляции.
• Распайка коллекторных выводов.
• Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока не двигатель перестаёт работать.

Виды диагностики якоря:

• визуально;
• мультиметром;
• лампочкой;
• специальными приборами.

Стандартная диагностика

Пока взять прибор для диагностики, осмотрите якорь. Здесь будут повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы иначе говоря специфический запах.

Попадаются погнутые не смятые витки либо токопроводящие частицы, крапива, остатки припоя. Эти частицы являются причиной короткого замыкания между витками.

Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

По причине нарушения этих контактов ламели выгорают.

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Как проверить с помощью мультиметра

• Поставьте сопротивление двести Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее один Ом не очень близко отсутствию, встречаются короткое замыкание между витками. Если сопротивление выше среднего в два не более раз, значит, есть обрыв витков обмотки. При при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

: как проходит проверка

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением двенадцать вольт мощностью до сорок Вт.

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода не соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора не прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Замена якоря на болгарке интерскол 125/900. Если лампочка будет гореть, значит, бывают пробой на массу. Обмотка замыкает на корпус ротора иначе говоря вал.

Эта процедура аналогична диагностике мультиметром.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых вы не видите проводов, подсоединённых к коллектору по причине заливки непрозрачным компаундом по другому по причине бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом деле индикатор короткозамкнутых витков.

Такой прибор имеет небольшие размеры не прост в эксплуатации.

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не будет иметь возможности определить короткое замыкание

. Для этой цели вам тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы вдвое, значит, встречаются обрыв. В случае отсутствия обрыва переходите к следующему этапу.

#29 Выпуск: Как снять якорь с болгарки ничего не ломая | Лайфхак

Пересмотрев много роликов по теме снятия якоря

с
болгарки
я пришёл к выводу, что никто не знает, как снять.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная не зелёная. Замена якоря на болгарке

makita ga9020/ремонт. Настройте регулятор так, чтобы красная лампочка начала гореть.

На корпусе индикатора бывают два датчика в облике белых точек, расположенных в далеке от родного края три сантиметра между собой. Приложите индикатор датчиками к обмотке. Медленно крутите якорь.

Если загорится красная лампочка, значит, есть короткое замыкание.

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель это трансформатор, у которого есть только первичная обмотка не вырезан магнитный зазор в сердечнике.

Когда мы кладём ротор в Такой зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор не положите на якорь металлическую пластину, крапива, металлическую линейку иначе говоря ножовочное полотно.

Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы как нефть лежала на разных витках.

Советы как снять подшипник с якоря своевременная замена угольных щеток на болгарке. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Как отремонтировать якорь в домашних условиях

По причине якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности возникают уже в первые полгода, крапива, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год не более.

Якорь можно спасти, если не нарушена балансировка. Если в свое время работы прибора слышен прерывистый гул не идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку не коллектор. Небольшие короткие замыкания устраняются.

Если повреждена значительная часть обмотки, её конечно перемотать. Изношенные не сильно повреждённые ламели проточить, нарастить как еще его называют впаять. В добавок не следует браться за ремонт якоря, если вы неуверены в своих возможностях. Замена щеток на болгарке макита ga5030 искрят щетки на болгарке? Как починить.

Лучше его заменить иначе говоря отнести в мастерскую.

Проточка коллектора

Через некоторое время на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

Проточить коллектор, используя резцы для продольного обтачивания, то конечно проходные резцы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Как перемотать якорь

До того как разобрать якорь, запишите или зарисуйте направление обмотки. Оно а возможно влево по другому вправо. Чтобы его определить правильно, посмотрите на торец якоря не знакомых коллектора.

Наденьте перчатки, возьмите острые кусачки по другому ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно.

Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с применением молотка не металлического зубила.

: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции не измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции не вставьте их в пазы.

: Намотка влево не вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером не индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись без проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть не медленно крутите якорь. Капайте в преддверии клея на противоположной лобовой части.

В нижней части процесса слегка проточите коллектор. Балансируйте якорь при наличии динамической балансировки не болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями не отполируйте коллектор. Чрезмерное искрение на коллекторе якоря, замена якоря на болгарке

. Замена.

Сделайте окончательную проверку на обрывы не замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в таком, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Замена подшипники на болгарке а причина — замыкание на обмотке статора или якоря. Сечение провода завышено, а количество витков занижено.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой не вы его нашли, необходимо очистить это место от нагара не проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест не хорошо заизолирует провод.

Если вы так и даже не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая не непробитая изоляция пропитается этим лаком не станет прочнее. Высушите якорь в газовой духовке при температуре около сто пятьдесят градусов. Если все это не поможет, попробуйте перемотать обмотку по другому поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они будут стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор есть вариант восстановить методом пайки.

• Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
• Если зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
• Когда что остается сделать нашему клиенту ламели припаяны, сделайте шлифовку не полировку. Если нет токарного станка, воспользуйтесь дрелью иначе говоря шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачкой. Не забудьте прочистить пазы между ламелями не измерить сопротивление.
• Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.

Источник: https://vdiweb.ru/zamena-jakorja-na-bolgarke/

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Важно: после визуального осмотра необходимо еще раз проверить с помощью приборов тот узел, на котором не обнаружено никаких внешних недостатков. Так, например, в данном случае на роторе мультиметром обнаружены обрывы в обмотке. Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Как определить неисправность якоря УШМ

Исправный ротор для Макита УШМ 9069 MAX. Фото 220Вольт

Одним из эксплуатационных преимуществ асинхронных коллекторных двигателей является сохранение оборотов шпинделя при изменении нагрузки. Поэтому по внешним признакам (частота вращения, тональность звука при работе) определить работу болгарки с перегрузкой практически невозможно. Главным фактором здесь будет температура корпуса УШМ, повышение которой не сразу можно заметить при работе в перчатках.

Именно высокая температура является причиной, по которой происходит оплавление изоляции на обмотках ротора. Двигатель начнет работать с перебоями и конечном итоге остановится. При перегреве болгарки могут отпаяться контакты обмоток ротора с коллектором, что приводит к разрыву электрической цепи. Наличие межвиткового замыкания обмоток делает возможным вращение вала в разных направлениях.

При наличии повышенного искрообразования (как причина межвиткового замыкания обмоток ротора или плохого его контакта с коллектором) в щеточно-коллекторном узле, следует выполнить проверку работы электрической части болгарки.

Диагностика начинается с визуального осмотра всех элементов болгарки. Последовательный разбор позволяет полностью осмотреть все конструктивные элементы со всех сторон. Снятый с болгарки якорь необходимо осматривать под ярким освещением. Оплавившиеся провода со следами гари, разрывы проводов, нарушение в местах соединений обмоток — наличие таких дефектов требует ремонта ротора или его замены. Можно также обратить внимание на появившийся специфический запах от подгоревшей изоляции.

Если внешний осмотр не дал результатов, поиск причин неисправностей продолжается с помощью прозвонки электрических цепей приборами (мультиметр, индикатор короткого замыкания и другими).

Необходимый инструмент для ремонта болгарки Интерскол

Ремонт ушм Интерскол невозможно выполнить, не имея простого, нужного инструмента. Отремонтировать механическую часть болгарки Интерскол вам поможет набор отверток, рожковых ключей, тиски, молоток, пресс. Для ремонта электрических цепей понадобится тестер. Хорошо, если у вас есть возможность применить прибор типа ИК-2 для нахождения короткозамкнутых витков в обмотках. Из вспомогательных материалов понадобится смазка, салфетки, смывочная жидкость.

Для выполнения качественного ремонта угловой шлифовальной машины семейства Интерскол надо подготовить рабочее место, подобрать правильное освещение. На полу, в темной комнате качественный ремонт выполнить невозможно.

Чтобы выполнить ремонт болгарки Интерскол быстро и правильно, необходима схема той болгарки, которую вы собрались ремонтировать.

Неисправности в болгарках делятся на механические и электрические.
