Использование динисторов в регуляторах мощности

Полупроводниковый прибор, имеющий 5 p-n переходов и способный пропускать ток в прямом и обратном направлениях, называется симистором. Из-за неспособности работы на высоких частотах переменного тока, высокой чувствительности к электромагнитным помехам и значительного тепловыделения при коммутации больших нагрузок, в настоящее время широкого применения в мощных промышленных установках они не имеют.

Сегодня схемы на симисторах можно найти во многих бытовых приборах от фена до пылесоса, ручном электроинструменте и электронагревательных устройствах – там, где требуется плавная регулировка мощности.

Делаем своими руками

На сегодняшний день ассортимент симисторных регуляторов в продаже не слишком велик. И, хотя цены на такие устройства невелики, зачастую они не отвечают требованиям потребителя. По этой причине рассмотрим несколько основных схем регуляторов, их назначение и используемую элементную базу.

Схема прибора

Простейший вариант схемы, рассчитанный для работы на любую нагрузку. Используются традиционные электронные компоненты, принцип управления фазово-импульсный.

Основные компоненты:

• симистор VD4, 10 А, 400 В;
• динистор VD3, порог открывания 32 В;
• потенциометр R2.

Ток, протекающий через потенциометр R2 и сопротивление R3, каждой полуволной заряжает конденсатор С1. Когда на обкладках конденсатора напряжение достигнет 32 В, произойдёт открытие динистора VD3 и С1 начнёт разряжаться через R4 и VD3 на управляющий вывод симистора VD4, который откроется для прохождения тока на нагрузку.

Длительность открытия регулируется подбором порогового напряжения VD3 (величина постоянная) и сопротивлением R2. Мощность в нагрузке прямо пропорциональна величине сопротивления потенциометра R2.

Дополнительная цепь из диодов VD1 и VD2 и сопротивления R1 является необязательной и служит для обеспечения плавности и точности регулировки выходной мощности. Ограничение тока, протекающего через VD3, выполняет резистор R4. Этим достигается необходимая для открытия VD4 длительность импульса. Предохранитель Пр.1 защищает схему от токов короткого замыкания.

Подбирать симисторы следует по величине нагрузке, исходя из расчёта 1 А = 200 Вт.

Используемые элементы:

• Динистор DB3;
• Симистор ТС106-10-4, ВТ136-600 или другие, требуемого номинала по току 4-12А.
• Диоды VD1, VD2 типа 1N4007;
• Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
• Конденсатор С1 0,47 мкФ (рабочее напряжение от 250 В).

Отметим, что схема является наиболее распространённой, с небольшими вариациями. Например, динистор может быть заменён на диодный мост или может быть установлена помехоподавляющая RC цепочка параллельно симистору.

Более современной является схема с управлением симистора от микроконтроллера – PIC, AVR или другие. Такая схема обеспечивает более точную регулировку напряжения и тока в цепи нагрузки, но является и более сложной в реализации.

Сборка

Сборку регулятора мощности необходимо производить в следующей последовательности:

1. Определить параметры прибора, на который будет работать разрабатываемое устройство. К параметрам относятся: количество фаз (1 или 3), необходимость точной регулировки выходной мощности, входное напряжение в вольтах и номинальный ток в амперах.
2. Выбрать тип устройства (аналоговый или цифровой), произвести подбор элементов по мощности нагрузки. Можно проверить своё решение в одной из программ для моделирования электрических цепей – Electronics Workbench, CircuitMaker или их онлайн аналогах EasyEDA, CircuitSims или любой другой на ваш выбор.
3. Рассчитать тепловыделение по следующей формуле: падение напряжения на симисторе (около 2 В) умножить на номинальный ток в амперах. Точные значения падения напряжения в открытом состоянии и номинальный пропускаемый ток указаны в характеристиках симистора. Получаем рассеиваемую мощность в ваттах. Подобрать по рассчитанной мощности радиатор.
4. Закупить необходимые электронные компоненты, радиатор и печатную плату.
5. Произвести разводку контактных дорожек на плате и подготовить площадки для установки элементов. Предусмотреть крепление на плате для симистора и радиатора.
6. Установить элементы на плату при помощи пайки. Если нет возможности подготовить печатную плату, то можно использовать для соединения компонентов навесной монтаж, используя короткие провода. При сборке особое внимание уделить полярности подключения диодов и симистора. Если на них нет маркировки выводов, то прозвонить их при помощи цифрового мультиметра или «аркашки».
7. Проверить собранную схему мультиметром в режиме сопротивления. Полученное изделие должно соответствовать изначальному проекту.
8. Надёжно закрепить симистор на радиатор. Между симистором и радиатором не забыть проложить изолирующую теплопередающую прокладку. Скрепляющий винт надёжно заизолировать.
9. Поместить собранную схему в пластиковый корпус.
10. Вспомнить о том, что на выводах элементов присутствует опасное напряжение.
11. Выкрутить потенциометр на минимум и произвести пробное включение. Измерить напряжение мультиметром на выходе регулятора. Плавно поворачивая ручку потенциометра следить за изменением напряжения на выходе.
12. Если результат устраивает, то можно подключать нагрузку к выходу регулятора. В противном случае необходимо произвести регулировки мощности.

Регулировка мощности

За регулировку мощности отвечает потенциометр, через который заряжается конденсатор и разрядная цепь конденсатора. При неудовлетворительных параметрах выходной мощности следует подбирать номинал сопротивления в разрядной цепи и, при малом диапазоне регулировки мощности, номинал потенциометра.

8 основных схем регуляторов своими руками. Топ-6 марок регуляторов из Китая. 2 схемы. 4 Самых задаваемых вопроса про регуляторы напряжения.+ ТЕСТ для самоконтроля

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

Важно помнить! Приборы этого типа предназначены для изменения и настройки питающего напряжения, а не тока. Ток регулируется полезной нагрузкой!

4 вопроса по теме регуляторов напряжения

1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

1. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

1. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

1. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

ДИНИСТОРЫ, ИХ АНАЛОГИ И ТИРИСТОРЫ – СДЕЛАЙ САМ

Наряду с приборами, предназначенными для линейного усиления сигналов, в электронике, в вычислительной технике и особенно в автоматике широкое применение находят приборы с падающим участком вольт-амперной характеристики. Эти приборы чаще всего выполняют функции электронного ключа и имеют два состояния: закрытое, характеризующееся высоким сопротивлением; и открытое, характеризующееся минимальным сопротивлением.

Динистор

Рассмотрим работу диода, состоящего из четырех чередующихся -слоев (Рис. 1.26).

Рис. 1.26. Структурная схема прибора с четырьмя слоями

Рис. 1.27. Структурная схема переходов динистора

Если на такой диод подать не очень большое напряжение V, плюсом на слой р\ и минусом на слой щ, ток потечет в направлении стрелки, показанной на Рис. 1.26. В результате переходы Πι и П3 окажутся в прямом направлении, а переход П2 — в обратном. В результате получится, что в одном приборе как бы сочетаются два транзистора (Рис. 1.27).Комбинация транзисторов р-п-р и п-р-п имеет свойства динистора, при этом один транзистор образован-слоями, а другой —

-слоями. Слои р\ и щ являются эмиттерами, р2 — базой для одного транзистора и коллектором для другого. Во избежание путаницы их называют базами, а переход П2 — коллекторным.

Наличие отрицательного участка на характеристике динистора обусловлено той же причиной, что и у лавинного транзистора: у обоих приборов на этом участке задан постоянный ток базы, причем у динистора он равен нулю.

Предпочтением пользуются кремниевые динисторы, так как у них коэффициент инжекции при малых токах близок к нулю и с ростом тока увеличивается весьма медленно. Еще одним преимуществом кремниевого прибора является малая величина тока в запертом состоянии. Вместе с тем кремниевые переходы характеризуются большой величиной падения прямого напряжения на переходе и большим сопротивлением слоев. Это ухудшает параметры динистора в открытом состоянии.

Аналог динистора

Если в устройстве нет возможности установить требуемый динис- тор, можно пойти по другому пути и собрать схему, приведенную на Рис. 1.28.

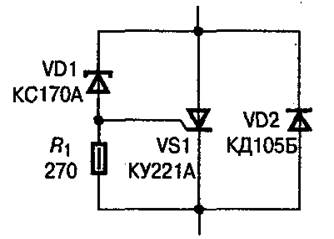

Рис. 1.28. Электрическая схема диодного тринистора — аналога динистора

В данном случае роль основного проводящего элемента играет тринистор VS1 (КУ221), электрические параметры которого определяют характеристики аналога динистора. Момент открывания зависит от стабисто- ра VD1, а обратный ток — от диода VD2. Такой аналог может быть использован в радиолюбительских разработках различной сложности и стать настоящей палочкой-выручалочкой при отсутствии нужного динистора.

Данный узел имеет следующие электрические характеристики: напряжение до 120 В и ток до 0.8 А. Эти характеристики будет иными, если в схеме будут использованы другие элементы, например тиристор КУ202Л. Такая схема включения элементов является универсальной.

В практике радиолюбителя возможны случаи, когда требуется замена популярного динистора КН102Ж (или с другим буквенным индексом). Так, при необходимости использовать аналог в электрических цепях с большим напряжением, например в цепи осветительной сети 220 В, сопротивление резистора Ri увеличивают до 1 кОм, ста- бистор заменяют на КС620А. Если в запасе не окажется нужного три- нистора (типа КУ201, КУ202, КУ221 и аналогичных по электрическим характеристикам), его заменяют тиристором КУ101Д или

КУ101Е. Если обратный ток в данной цепи не актуален, диод VD2 из схемы исключается.

Кроме того, если под рукой не окажется динистора КН102Ж, его можно заменить последовательной цепью динисторов серии КН102 (или аналогичных) с меньшим напряжением включения. Динистор КН102Ж открывается при напряжении 130…150В. Это следует учитывать при замене аналоговой схемой или цепочкой динисторов.

. Вообще, одной из причин популярности динисторов, используемых в электронных узлах с большим напряжением, является конкурентоспособность этого прибора по сравнению со стабилитроном: найти стабилитроны на высокое напряжение не просто, да и стоимость такого прибора достаточно высока. Кроме того, падение напряжения на динисторе во включенном состоянии невелико, а рассеиваемая мощность (и рост температуры) значительно меньше, чем при установке стабилитрона.

. Помимо диодных тиристоров (динисторов) распространение получили симметричные динисторы (например, входящие в сборку КР1125КПЗА). Микросборка удобна благодаря возможности подключения ее к разным выводам, что позволяет использовать или динистор из ее состава, или симметричный динистор (Рис. 1.29 и Рис. 1.30).

При установке в высоковольтные схемы (110…220 В) максимальный постоянный или пульсирующий ток через КР1125КПЗА определяется рассеиваемой им мощностью и составляет около 60 мА. Как правило, этой величины недостаточно, и симметричный динистор включают по схеме, в которой присутствуют дополнительные дискретные элементы (Рис. 1.29 и Рис. 1.30)

Рис. 1J29. Электрическая схема включения симметричного динистора КР1125КПЗА совместно с тиристором КУ202 для увеличения мощности

Рис. 1.30. Электрическая схема включения симметричного динистора КР1125КПЗА совместно с динистором КУ208 для увеличения мощности

В этой схеме используется только одна часть микросборки КР1125КПЗА.

При другом подключении выводов КР1125КПЗА появляется возможность выделить из ее части симметричный динистор.

Электронные устройства с динисторами (многие из этих устройств являются источниками питания и преобразователями напряжения) имеют такие преимущества; как малая рассеиваемая мощность и высокая стабильность выходного напряжения. Одним из недостатков является ограниченный выбор выходных напряжений, обусловленный напряжением включения (открывания) динисторов. Устранение этого недостатка — задача разработчиков и производителей современной элементной базы динисторов.

Тиристор

Снабдим одну из баз динистора, например щ, внешним выводом и используем этот третий электрод для задания дополнительного тока через переход р\-щ. Для реальных четырехслойных структур характерна различная толщина баз. В качестве управляющей используется база, у которой коэффициент передачи оц близок к единице. В этом случае прибор будет обладать свойствами тиратрона. Для такого прибора, или тиристора, используется та же терминология, что и для обычного транзистора: выходной ток называется коллекторным, а управляющий — базовым. Эмиттером считается слой, примыкающий к базе, хотя с физической точки зрения эмиттером является и второй внешний слой, в данном случае — п2.

При увеличении управляющего тока Iq напряжение прямого переключения уменьшается, отчасти возрастает ток прямого переключения и уменьшается ток обратного переключения. В результате отдельные кривые с ростом тока 1(, как бы «вписываются» друг в друга вплоть до полного исчезновения отрицательного участка (такую кривую называют спрямленной характеристикой).

Мощные тиристоры используются в качестве контакторов, коммутаторов тока, а также в преобразователях постоянного напряжения, инверторах и выпрямительных схемах с регулируемым выходным напряжением.

Время переключения у тиристоров значительно меньше, чем у тиратронов. Даже у мощных приборов (с токами в десятки ампер и больше) время прямого переключения составляет около 1 мкс, а время обратного переключения не превышает 10…20 мкс. Наряду с конечной длительностью фронтов напряжения и тока имеют место задержки фронтов по отношению к моменту подачи управляющего импульса. Наряду с мощными тиристорами разрабатываются и маломощные высокочастотные варианты. В таких приборах время прямого переключения составляет десятки, а время обратного переключения — сотни наносекунд. Столь высокое быстродействие обеспечивается малой толщиной слоев и наличием электрического поля в толстой базе. Маломощные быстродействующие тиристоры используются в различных спусковых и релаксационных схемах.

Источник: Кяшкаров А. П., Собери сам: Электронные конструкции за один вечер. — М.: Издательский дом «Додэка-ХХ1», 2007. — 224 с.: ил. (Серия «Собери сам»).

Tweet Нравится

• Предыдущая запись: Первое крушение в моём цехе роботостроения
• Следующая запись: ДЛЯ РАДИОСВЯЗИ В ДИАПАЗОНЕ 27 МГЦ – СДЕЛАЙ САМ

Похожие посты:

• ИСТОЧНИК ПИТАНИЯ ДЛЯ АВТОМОБИЛЬНОГО РАДИОПРИЕМНИКА (0)
• ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АККУМУЛЯТОРА (0)
• ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ЛИТИЙ-НОННОГО ЭЛЕМЕНТА КОНТРОЛЛЕР ЗАРЯДНОГО УСТРОЙСТВА (0)
• ОГРАНИЧИТЕЛЬ ЗАРЯДНОГО TOKA АККУМУЛЯТОРА (0)
• ИНДИКАТОР НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ПРОСТАЯ СХЕМА (0)
• ИНДИКАТОР УРОВНЯ НАПРЯЖЕНИЯ ЭЛЕМЕНТА ПИТАНИЯ (0)
• ИНДИКАТОР РЕЖИМА ЗАРЯДА АККУМУЛЯТОРНОЙ БАТАРЕИ (0)

Как избежать 3 частых ошибок при работе с симистором.

1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

СНиП 3.05.06-85

Ответы на 4 самых частых вопроса по регуляторам:

1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

Как проверить динистор DB3

Единственное, что можно определить простым мультиметром – это короткое замыкание в динисторе, в этом случае он будет пропускать ток в обоих направлениях. Подобная проверка динистора схожа с проверкой диода мультиметром.

Для полной же проверки работоспособности динистора DB3 мы должны плавно подать напряжение, а затем посмотреть при каком его значении происходит пробой и появляется проводимость полупроводника.

Источник питания

Первое, что нам понадобится, это регулируемый источник питания постоянного напржения от 0 до 50 вольт. На рисунке выше показана простая схема подобного источника. Регулятор напряжения, обозначенный в схеме — это обычный диммер, используемый для регулировки комнатного освещения. Такой диммер, как правило, для плавного изменения напряжения имеет ручку или ползунок. Сетевой трансформатор 220В/24В. Диоды VD1, VD2 и конденсаторы С1, С2 образуют однополупериодный удвоитель напряжения и фильтр.

Этапы проверки

Шаг 1: Установите нулевое напряжение на выводах Х1 и Х3. Подключите вольтметр постоянного тока к Х2 и Х3. Медленно увеличивайте напряжение. При достижении напряжение на исправном динисторе около 30 (по datasheet от 28В до 36В), на R1 резко поднимется напряжение примерно до 10-15 вольт. Это связано с тем, что динистор проявляет отрицательное сопротивление в момент пробоя.

Читать также: Как из проходного выключателя сделать перекрестный

Шаг 2: Медленно поворачивая ручку диммера в сторону уменьшения напряжения источника питания, и на уровне примерно от 15 до 25 вольт напряжение на резисторе R1 должно резко упасть до нуля.

Шаг 3: Необходимо повторить шаги 1 и 2, но уже подключив динистор на оборот.

Применение симисторных регуляторов в быту

Подобные устройства применяются в быту везде, где есть необходимость плавно изменять мощность прибора или инструмента. В целом, работает такая схема по принципу снижения сетевого напряжения 230 В. А если напряжение питания электроприбора уменьшать, то пропорционально будет изменяться и его мощность.

Пример. Допустим у нас есть рассчитанный на сетевое напряжение 230 В паяльник мощностью 80 Вт. Для пайки обычных радиодеталей и нетолстых проводов этой мощности слишком много. Жало перегревается, канифоль горит и чернеет, припой не прилипает, а скатывается шариками. Это означает, что температура на кончике жала слишком большая.

А вот если уменьшить мощность такого паяльника, то перечисленные проблемы исчезнут. Сделать это можно путем снижения напряжения его питания с 230 В до, например, 80 В (почти в три раза). А поскольку мощность (а также температура нагрева жала) снижается пропорционально, то в итоге мы получим паяльник на 25-30 Вт. Симисторные регуляторы применяются для плавного изменения мощности:

• паяльников (именно для паяльника было сделано описанное в статье устройство);
• электрических сушилок для фруктов;
• утюгов;
• обогревателей;
• других нагревательных приборов;
• пылесосов;
• электроинструментов – болгарок, орбитальных шлифовальных машинок, лобзиков;
• другого оборудования с двигателями – точильных станков, сверлильных и прочих;
• ламп накаливания.

Читать также: Колесо в разрезе чертеж

Касательно последнего пункта стоит отметить, что именно такая схема симисторного регулятора не очень подходит. Но и об этом подробнее сказано ниже.

Простейшая схема симисторного регулятора и принцип ее работы

На рисунке ниже изображена самая простая схема регулятора мощности на симисторе. Проще никак. Для начала рассмотрим компоненты, из которых состоит устройство, и зачем они там нужны.

В данной схеме присутствует всего 5 радиодеталей:

1. Симистор U1.
2. Динистор D1.
3. Конденсатор C1.
4. Переменный резистор RV1.
5. Резистор R1.

Симистор U1 – является основным компонентом схемы. Все остальные радиодетали «работают на него». У симистора бывает всего два рабочих состояния – он может быть либо открыт, либо закрыт. Когда он открыт, электрический ток беспрепятственно протекает через него от источника питания к нагрузке. Когда закрыт – ток не течет.

Чтобы «заставить» симистор открыться и пропускать ток, на его управляющий вывод (на схеме находится слева) необходимо подать небольшое напряжение. Закрывается же он «самостоятельно», как только ток перестает течь через основные выводы.

В целом, работает это следующим образом. Напряжение в наших розетках переменное, соответственно, ток тоже бежит то в одну сторону, то в другую с частотой 50 раз в секунду. Если в момент, когда он течет, например, от источника питания к нагрузке, «заставить» симистор открыться, наш прибор получит «дозу» питания и проработает немножко.

Затем ток меняет свое направление, так как напряжение у нас переменное. Это приводит к тому, что симистор закрывается.

Поскольку направление тока из розетки может изменяться по направлению 50 раз в секунду, то мы каждый этот раз можем «пропустить» через нагрузку столько тока, сколько нам надо для получения желаемой мощности.

Например, если пропустим только половину, то 80-ваттный паяльник будет потреблять только 40 Вт, и греться в два раза слабее. А для этого нам надо каждый раз открывать симистор ровно на половине полуволны переменного напряжения. Вторая полуволна будет как бы срезаться, и для питания прибора не использоваться.

Динистор D1 – как раз и «занимается» тем, что заставляет симистор открываться в нужный нам момент. У этого компонента тоже есть всего два состояния – открыт (пропускает ток) и закрыт (не пропускает). Чтобы динистор открылся, и подал на симистор управляющий сигнал, к нему необходимо приложить определенное напряжение (около 30 В). Если напряжение меньше этого значения – он закрыт.

Конденсатор C1 – нужен для того, чтобы открывать динистор D1. Происходит это следующим образом. Когда переменный ток течет в одном из направлений, конденсатор «постепенно» заряжается, и напряжение на его выводах увеличивается. Когда оно достигает значения, достаточного для открывания динистора, последний именно это и делает. А конденсатор возвращается в исходное состояние, то есть, разряжается. И так 50 раз в секунду.

Резисторы R1 и RV1 – ограничивают ток через наш конденсатор. Чем меньше их суммарное сопротивление, тем быстрее конденсатор заряжается и достигает нужного для открытия динистора напряжения. Когда сопротивление резисторов увеличивается, ток течет меньший, и заряд конденсатора происходит медленнее.

Теперь рассмотрим слаженную работу всех этих компонентов вместе. Симистор на каждой полуволне переменного напряжения (50 раз в секунду) открывается и закрывается на определенный промежуток времени, пропуская, или наоборот, не пропуская через себя ток. В зависимости от длительности этого промежутка времени нагрузка (паяльник, двигатель, лампа) получает то или иное напряжение.

Открывается симистор в тот момент, когда на динисторе появляется достаточное для его пробоя (открывания) напряжение. За то, на каком моменте полуволны это произойдет, отвечает конденсатор. А насколько быстро или медленно он будет заряжаться, зависит от сопротивления резисторов в данный момент.

В итоге, если мы будем вращать ручку переменного резистора, мы будем менять время заряда конденсатора, момент срабатывания динистора и открывания симистора. Когда сопротивление потенциометра минимальное (ручка выкручена до упора влево), ток через конденсатор максимально большой, заряжается он быстро, динистор открывается рано, и симистор на протяжение почти всей полуволны пропускает ток на нагрузку.

Когда мы выкручиваем ручку в сторону увеличения сопротивления потенциометра, процесс заряда конденсатора замедляется, динистор открывается позже, а симистор пропускает в результате меньше тока на нагрузку.

Проверка динистора с помощью осциллографа

Если есть осциллограф, то мы можем собрать на тестируемом динисторе DB3 релаксационный генератор.

В данной схеме конденсатор заряжается через резистор сопротивлением 100k. Когда напряжение заряда достигает напряжения пробоя динистора, конденсатор резко разряжается через него, пока напряжение не уменьшится ниже тока удержания, при котором динистор закрывается. В этот момент (при напряжении около 15 вольт) конденсатор опять начнет заряжаться, и процесс повторится.

Период (частота) с начала заряда конденсатора и до пробоя динистора зависит от емкости самого конденсатора и сопротивления резистора. При постоянном сопротивлении резистора в 100 кОм и напряжении питания 70 вольт емкость будет следующая:

• C = 0,015мкф — 0,275 мс.
• С = 0,1мкф — 3 мс.
• C = 0,22 мкф — 6 мс.
• С = 0,33 мкф — 8,4 мс.
• С = 0,56 мкф — 15 мс.

(242,6 KiB, скачано: 11 079)

Сборка регулятора мощности на симисторе своими руками

От теории плавно переходим к практике. Соберем симисторный регулятор мощности, используя описанную выше схему. Все ее компоненты мы «запрячем» в корпус наружной розетки, превратив ее в источник регулируемого напряжения. Хотя делать это необязательно.

Компоненты для сборки регулятора

Все вышеописанные радиодетали можно без проблем купить в любом радиомагазине. Мы же для сборки нашего регулятора возьмем их из регулятора оборотов вышедшей из строя орбитальной шлифовальной машинки (как раз эта плата уцелела и все компоненты рабочие). Вот она.

1. Симистор BTA06-600C. Такая маркировка означает, что он может пропускать ток силой до 6 А и рассчитан на напряжение до 600 В. Деталь можно заменить на аналогичные, но с учетом этих двух характеристик. Поскольку регулятор у нас для сетевого напряжения, то и симистор должен быть рассчитан на соответствующее напряжение. Чтобы он не перегорел от всплесков напряжения в сети, берем с запасом. Сила тока рассчитывается исходя из мощности подключаемой к регулятору нагрузки. Для этого мощность нагрузки надо разделить на напряжение в сети. Например, для паяльника на 80 Вт максимальная сила тока, которую будет пропускать симистор, составит всего 0,35 А. Как видим, нашего 6-амперного симистора хватит с большим запасом.
2. Динистор DB3. Через него текут минимальные токи, да и напряжение сравнительно невысокое. Потому можно взять практически любой похожий.
3. Конденсатор. Пленочный, неполярный, рассчитанный на напряжение более 250 В. Емкость – 0,1 микрофарад (или 100 нанофарад, что одно и то же). Обозначается такой кодом 104. Максимальное напряжение тоже обязательно должно быть указано. Если такой надписи нет, то конденсатор использовать нельзя. Электролитические полярные конденсаторы тоже использовать нельзя.
4. Резистор R1. Постоянный. Рассчитанный на рассеиваемую мощность 1 Вт. Сопротивление в данном случае 68 кОм. Хотя во многих схемах используется резистор с гораздо меньшим сопротивлением. Почему так, станет понятно во время испытаний. У начинающих радиолюбителей может возникнуть вопрос – зачем нужен этот резистор. А нужен он для того, чтобы ограничивать ток, когда ручка потенциометра выкручена так, что его сопротивление равно или близко к нулю. Если бы не было R1, то весь ток потек бы через RV1, и он бы перегорел от перегрева.
5. Переменный резистор. В распаянной схеме стоял на 250 кОм. Подходящего с таким номиналом не нашлось, потому был взят на 470 кОм. К нему параллельно был припаян постоянный резистор на 330 кОм, в результате чего переменный стал примерно на 250 кОм.
6. Маленький резистор (на фото). В разобранной схеме был на 330 кОм, и был впаян параллельно переменному резистору. Позже его пришлось удалить, так как из-за него был высокий минимальный порог регулируемого напряжения.

Читать также: Как работает шим контроллер в блоке питания

Остановимся немного на резисторах, так как от них зависит регулировочный диапазон в данной схеме. Начнем с R1. Чем меньше его сопротивление, тем большее максимальное напряжение мы сможем получить на выходе регулятора. Однако при уменьшении его сопротивления возрастает ток, протекающий через него во время заряда конденсатора. Соответственно, резистор может нагреваться. А потому надо брать уже не на 1 Вт, а на 2 Вт.

Переменный резистор или потенциометр. От его номинала зависит минимальное напряжение, до которого будет снижаться сетевое при помощи регулятора. Так, если взять на 250 кОм, то напряжение удастся понизить примерно до 50-70 В (при R1 68 кОм). Если же взять на 500 кОм, то напряжение получится понизить еще.

Кроме радиодеталей для сборки регулятора понадобится розетка, отрезок кабеля и вилка.

Розетку неплохо было бы закрепить на каком-либо основании, например, на деревянной колодке. Хотя при стационарном использовании ее можно пристроить и на стене, и на столе, и под ним.

Сборка регулятора и некоторые особенности устройства

Начинать сборку желательно с самого большого компонента. В данном случае им является переменный резистор. Как видно, даже штатная начинка розетки не позволяет использовать габаритный потенциометр. Кроме того, нам же внутрь еще парочку деталей запихнуть надо. В итоге, после нескольких примерок переменный резистор было решено закрепить следующим образом.

Далее идет вторая по размерам деталь – симистор. На фото он установлен на небольшой радиатор. Но это не для охлаждения, так как мощность, которую мы будем питать от регулятора, всего 80 Вт. Однако с радиатором симистор встал на свое место, как родной, и крепить его никак не пришлось.

Следующим шагом идет пайка динистора. Согласно схеме – он находится одним выводом на управляющем выводе симистора. В этом симисторе управляющим является крайний правый. При распайке обвязки симистора важно ничего не перепутать. Потому, если вы используете другие компоненты (аналоги), уточняйте назначение выводов.

Далее один из проводов с вилки напрямую вставляется в один из контактов розетки. Второй же мы будем «разрывать» нашей схемой. На фото выше показано, как красным проводом соединен регулируемый контакт розетки с одной из силовых ножек симистора. Таковых у него две. И обе они равнозначные. Потому неважно, на какой из этих двух ножек будет «сидеть» наша схема.

Теперь свободный вывод динистора соединяем конденсатором с тем выводом симистора, который мы красным проводом подвели к контакту розетки. Сюда же (к динистору и конденсатору) паяем провод, который пойдет на один из выводов переменного резистора. Кстати, две из трех ножек переменного резистора необходимо предварительно соединить. Как на схеме.

Далее к проводу, который входит в регулируемый контакт розетки, паяется резистор (в нашем случае на 68 кОм 1 Вт). Остается только соединить свободный вывод переменного резистора с постоянным, соединив их, таким образом, последовательно.

Все. Регулятор готов. На фото, правда, есть еще маленький резистор. Он соединен параллельно с переменным резистором, как и было в оригинале на плате шлифовальной машинки. Однако после теста он был убран, так как из-за него напряжение удавалось понижать только до 120 В.

Проверка регулятора мощности

После сборки симисторного регулятора его необходимо протестировать. Это позволит:

1. Убедиться в его работоспособности.
2. «На ходу» скорректировать диапазон регулировки напряжения.

Для проверки нужен мультиметр и нагрузка. Мультиметр необходимо подсоединить к контактам регулируемой розетки, предварительно включив на нем режим измерения переменного напряжения более 300 В (в дешевых приборах, как на фото, это 750 В). Нагрузку нужно подключать обязательно. Иначе ток через нашу схему не пойдет, и ее работы мы, соответственно, не увидим.

⚠ Внимание! Компоненты схемы и штатная начинка розетки находятся под опасным для жизни напряжением. Потому ни в коем случае нельзя прикасаться к радиодеталям, оголенным проводам и так далее. Браться руками можно только за пластиковый корпус розетки и ручку потенциометра.

Чтобы не рисковать, проверить прибор можно и в собранном состоянии. Для этого в нашу регулируемую розетку включаем тройник или удлинитель с двумя розетками. В одну из них включаем нагрузку (паяльник, например), а во второй измеряем щупами мультиметра напряжение.

Проверка на разобранном регуляторе выглядит следующим образом.

Здесь потенциометр установлен на максимальное сопротивление. Напряжение на выходе регулятора из 230 В снизилось до 59 В. Справа от вольтметра другой мультиметр, включенный на измерение температуры. Его датчик (термопара) прикладывается к жалу паяльника. Как видно по фото, при подаче на 80-ваттный паяльник всего 59 В максимальная температура его жала составила примерно 200 °C. Этого вполне достаточно, чтобы паять при помощи припоя ПОС-60. Для пайки более тугоплавких привоев напряжение следует повысить, и жало разогреется до большей температуры.

Минимальный порог напряжения на выходе можно снизить еще больше. Для этого надо заменить резистор RV1, установив вместо 250-килоомного, например, на 500 кОм. В результате мы сможем еще больше ограничить ток через конденсатор, он будет заряжаться еще медленнее, динистор будет открываться еще позже, а симистор будет в открытом состоянии еще меньший промежуток времени. Однако это может привести к нестабильной работе регулятора, что потребует усложнения схемы путем добавки в нее еще одного конденсатора.

А это уже максимальное напряжение, которое получается на выходе нашего регулятора. Температура на кончике жала паяльника более 300 градусов (грелся еще, но не стал мучить термопару). Когда этот паяльник включен в розетку 230 В напрямую – он раскаляется и до 400 градусов, что никуда не годится.

Максимальное напряжение на выходе регулятора можно повысить. Для этого надо уменьшить сопротивление резистора R1, заменив его на другой. При этом следует помнить, что через него потечет больший ток, и на нем будет выделяться больше тепла. Соответственно, если взять резистор R1 сопротивлением 5-10 кОм, то его рассеиваемая мощность должна быть уже не 1 Вт, а 2Вт.

В данном случае это не нужно, так как и при 185 вольтах жало перегревается очень сильно. При подключении к такому регулятору паяльника, если прислушаться, то можно различить тихое жужжание. Это нормально, и паяльнику никак не навредит.

А вот если подключить к нашему регулятору лампу накаливания, то вместо жужжания мы увидим мерцание. Чем меньше будет напряжение и яркость лампы, тем мерцания станут более заметными. Для лампы это не вредно, а вот для нашего зрения – еще как. Потому использовать данную схему в качестве диммера для ламп не стоит. Для этого есть другие схемы, ненамного сложнее этой.

Аналоги динистора в устройствах автоматики

Диодные тиристоры — динисторы находят широкое применение в различных устройствах автоматики. Однако такое использование динисторов имеет ряд недостатков, главный из которых заключается в следующем.

Напряжение включения самого низковольтного отечественного динистора КН102А составляет 20 В, а падение напряжения на нем в открытом состоянии — менее 2 В. Таким образом, к управляющему переходу тиристора после включения динистора прикладывается напряжение около 18 В. В то же время максимально допустимое напряжение на этом переходе для распространенных тиристоров серии К У 201, К У 202 равно всего лишь 10 В. А если еще учесть, что напряжение включения динисторов даже одного типа имеет разброс, достигающий 200%, то станет ясно, что управляющий переход тиристора испытывает чрезмерно большие перегрузки. Это и ограничивает применение динисторов для управления триодными тиристорами.

Читать также: Освещение верстака своими руками

В подобных случаях можно использовать двухполюсники — аналоги динисторов, отличающиеся тем, что их напряжения включения могут быть гораздо меньше напряжения включения самого низковольтного динистора.

Схема одного из аналогов — транзисторного динистора показана на рис. 1. Он состоит из транзисторов разной структуры, включенных так, что ток базы одного из них является током коллектора другого и наоборот. Дру гими словами, это устройство, охваченное глубокой положительной обратной связью.

При подключении питания через эмиттерный переход транзистора Т1 течет ток базы, в результате чего транзистор открывается, а это вызывает появление тока базы транзистора Т2.

Открывание этого транзистора приводит к росту тока базы транзистора Т1 , и, следовательно, дальнейшему его открыванию. Процесс протекает лавинообразно, поэтому очень скоро оба транзистора оказываются в насыщенном состоянии.

Напряжение включения такого устройства при использовании, например, транзисторов МП116 и МП113 равно всего лишь нескольким долям вольта, то есть практически не отличается от напряжения насыщения этой пары транзисторов. Это не позволяет использовать такой двухполюсник в качестве переключающего прибора. Если же эмиттерные переходы транзисторов Т1 и Т2 шунтировать резисторами, как показано на рис. 2, то напряжение включения устройства значительно возрастет.

Причина этого явления — в уменьшении глубины положительной обратной связи, так как в базу каждого транзистора теперь ответвляется только часть коллекторного тока другого. В результате лавинообразный процесс открывания транзисторов протекает при более высоком напряжении. Напряжение включения можно изменять с помощью резисторов R1 и R2 .

Так, при их сопротивлениях, равных 5,1 кОм, напряжение включения составляет 9 В, при 3 кОм— 12 В. Результаты получены при плавном повышении напряжения на двухполюснике. Если же напряжение имеет импульсный характер, то включение может произойти и при меньших его величинах. Дело в том, что транзисторный аналог, как и обычный динистор чувствителен не только к величине приложенного к нему напряжения, но и к скорости его нарастания. Исключить возможность включения при напряжениях, меньших напряжения включения, можно, если шунтировать двухполюсник конденсатором С1 (см. рис. 2).

Читать также: Длина топорища для топора

Как и у динистора, напряжение включения транзисторного аналога уменьшается при повышении температуры. Этот недостаток легко устраним заменой резисторов R1 и R2 терморезисторами.

Схема другого аналога динистора показана на рис. 3. Напряжение включения такого двухполюсника определяется цепочкой, образованной стабилитроном Д1 и управляющим переходом тиристора Д2 , между которыми распределяется напряжение, приложенное к выводам двухполюсника. Когда это напряжение становится равным напряжению включения, стабилитрон пробивается, и через управляющий переход тиристора течет ток. Тиристор открывается, шунтируя стабилитрон и напряжение на выводах двухполюсника резко уменьшается. Напряжение включения устройства, показанного на рис. 3, равно 8 В.

На рис. 4 приведена схема регулятора напряжения на триодном тиристоре Д5, в цепи управления которым применен последний из рассмотренных двухполюсников (стабилитрон Д6 и тиристор Д7). При закрытом тиристоре Д5 конденсатор С1 заряжается через нагрузку и резистор R2 током, выпрямленным диодами Д1—Д4.

Когда напряжение на конденсаторе становится равным напряжению включения двухполюсника, стабилитрон Д6 пробивается и открывает тиристор Д7. Конденсатор С1 разряжается через управ ляющий переход тиристора Д5 , в результате чего он также открывается и подключает нагрузку к выпрямителю на время, оставшееся до конца полупериода сетевого напряжения. В конце его тиристор закрывается, так как ток через него уменьшается до нуля, после чего цикл повторяется.

С помощью переменного резистора R2 можно изменять ток заряда конденсатора С2, а следовательно, и момент открывания тиристора Д5, то есть регулировать среднюю величину напряжения на нагрузке.

Завершение

В завершение не лишним будет напомнить о нескольких вещах. Во-первых, соблюдайте осторожность при тестировании регулятора. Там высокое напряжение, способное если не убить человека, то привести к ожогам и болезненным ощущениям. Во-вторых, будьте внимательны при подборе симистора из аналогов. Учитывайте мощность нагрузки, ток и вольтаж. В-третьих, при изготовлении регуляторов по этой схеме для более мощной нагрузки от навесного монтажа стоит отказаться. Детали надо запаять на плате, и вынести ее в отдельный корпус.
