Выборка продольного паза в бревне: способы и особенности

Как сделать паз в брусе с использованием фрезера, ручной дисковой пилы и бензопилы

Иногда при проведении работ возникает потребность сделать в брусе паз, например, при установке внутренних перегородок или при установке дверных и оконных блоков в проемах, это необходимо для более качественного соединения элементов и улучшения внешнего вида конструкции. Также иногда бывает ситуация, когда брус с пазами нужно состыковать с обычным вариантом, в этом случае нужна продольная выборка углубления, ее мы также рассмотрим в данном обзоре.

На фото: выборка паза в брусе требует точности, любые ошибки и просчеты недопустимы

Основные параметры и классификация

Параметрами, по которым фрезы для дрели, предназначенные для обработки дерева, разделяют на различные категории, являются:

1. основное назначение;
2. размеры;
3. форма, которую имеет режущая часть;
4. конструктивные особенности;
5. материал изготовления.

Основные геометрические параметры фрезы по дереву

Виды по назначению

Для выполнения фрезерных работ по дереву с использованием электрической дрели сегодня применяют множество инструментов, так как технологические операции с этим материалом могут быть различными. В зависимости от основного назначения среди фрез по дереву выделяют следующие виды.

При помощи такого инструмента осуществляют скругление углов изделий из дерева.

Эти фрезы используют для вырезания V-образных пазов на плоских деревянных поверхностях. При помощи такого инструмента на изделии можно выполнять различные узоры и надписи, а также обрабатывать кромки.

Это фрезы по дереву, при помощи которых на поверхности обрабатываемого изделия вырезаются пазы и канавки различной ширины и глубины.

Такие фрезы по своему назначению схожи с дисковыми, но позволяют создавать более широкие канавки на поверхности изделия. Фрезы именно данного типа используются в оконном производстве, где с их помощью в деревянных рамах вырезают пазы для размещения стекла.

При помощи фрез данного типа на торце обрабатываемого изделия можно создавать полукруглые канавки. Галтельные фрезы по дереву, оснащенные опорным подшипником, используются для изготовления декоративных мебельных реек.

Это инструменты с режущей частью, выполненной в форме обратного конуса. С их помощью в изделиях из дерева можно создавать пазы типа «ласточкин хвост». Именно такие пазы используются для создания открытых и скрытых шиповых соединений двух и более деталей, изготовленных из древесины.

Такие фрезы по дереву предназначены для обработки краев деревянных изделий. Конструкция кромочной фрезы может содержать подшипник, который, упираясь в край обрабатываемого изделия, обеспечивает ее правильное положение и ограничивает глубину ее врезания.

Фрезы по дереву данного типа могут изготавливаться с прямыми или винтовыми режущими кромками. При помощи таких инструментов выполняется обработка плоских поверхностей.

Эти фрезы также предназначены для обработки плоской поверхности. В отличие от цилиндрических, они имеют режущие зубья на торцевой части.

С помощью данных фрез снимают фаски с кромок обрабатываемого изделия. Такая фреза по дереву, используемая для установки на дрель, также может иметь в своей конструкции упорный подшипник, ограничивающий глубину врезания инструмента в древесину.

Эти фрезы по дереву применяют для создания на поверхности обрабатываемого изделия сложных выемок и углублений.

Это фрезы, используемые для формирования на поверхности изделия из дерева элементов, отличающихся сложной конфигурацией.

Виды по конструктивному исполнению

Фрезерный инструмент, используемый в комплекте с дрелями, может иметь различное конструктивное исполнение. Так, различают цельные и сборные фрезы по дереву, которые также следует выбирать в зависимости от характеристик материала, который предстоит обрабатывать.

Соединение «шип-паз»: шипорезное приспособление и фрезы для ручного фрезера

Зная, как сделать шип-паз ручным фрезером, можно даже в домашних условиях изготавливать не только красивую, но и надежную мебель, но и различные конструкции из древесины, характеризующиеся отличной несущей способностью. По системе «шип-паз» соединяются не только элементы различной мебели (столов, стульев и полок), но и каркасы малоэтажных домов, испытывающие в процессе эксплуатации значительные нагрузки.

Выполненное ручным фрезером соединение шип-паз

Для того чтобы ручным фрезером сделать шип на деревянном брусе, необходимо обеспечить несколько условий:

• надежно зафиксировать заготовку и правильно сориентировать ее по отношению к направляющей подошве фрезера;
• выставить высоту рабочей части фрезы таким образом, чтобы инструмент снимал с поверхности обрабатываемой заготовки слой материала требуемой толщины.

Даже используя при выполнении такой обработки простейшее шипорезное приспособление для фрезера, можно не только повысить ее производительность и качество результата, но и сделать технологический процесс более безопасным. Особенно актуально использование такого приспособления, которое можно изготовить и своими руками, в тех случаях, когда мебель производят не в единичных экземплярах, а сериями (при этом мастеру приходится выполнять большое количество подобных операций как с однотипными, так и с имеющими различные формы и размеры деревянными деталями).

Использование приспособлений позволят ускорить процесс изготовления фрезером столярных соединений

Фрезерный станок из дрели своими руками

Учитывая тот факт, что серийный фрезерный станок относится к дорогостоящему оборудованию, вопрос о том, как сделать небольшой фрезер из дрели, является очень актуальным. Такой станок, используемый в комплекте с фрезами по дереву, устанавливаемыми на дрель, является незаменимым при строительстве и ремонте загородного дома, а также при выполнении многих других работ.

Самодельный станок из дрели

Приступая к изготовлению самодельного фрезера, необходимо в первую очередь сделать для него стол, который должен быть устойчивым и надежным. Для этого часто используют фанеру, толщина которой не должна быть меньше 12 мм. Опорные элементы можно выполнить из четырех деревянных брусков. Важной частью такого самодельного устройства является площадка-ограничитель, задача которой состоит в том, чтобы обеспечить правильное положение фрезы по отношению к обрабатываемой поверхности. Изготовить такую площадку можно из листа ДСП или толстой фанеры, вырезав кусок требуемого размера и закруглив его углы. В центре площадки-ограничителя высверливается отверстие, которое необходимо для выхода фрезы по дереву.

Устройство механизмов вертикального перемещения и закрепления дрели

Сама дрель при помощи хомутов фиксируется на стойке, которую изготавливают из ДСП. Длина такой стойки должна примерно соответствовать длине самой дрели, а ее ширина быть достаточной для того, чтобы разместить на ней электроинструмент и крепежные элементы. Стойка и площадка-ограничитель соединяются между собой строго под углом 90°. Фиксируя дрель на стойке при помощи хомутов, следует размещать ее так, чтобы вставленная в ее патрон фреза выходила за пределы поверхности площадки-основания на требуемую величину. Чтобы увеличить прочность полученной конструкции, можно дополнительно укрепить ее при помощи куска ДСП, соединяемого саморезами со стойкой и площадкой-ограничителем.

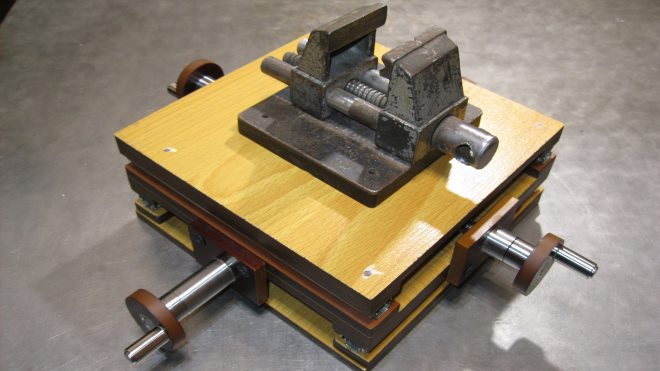

Самодельный координатный стол для станка

Используя обычную дрель, можно изготовить еще более функциональный и удобный в использовании фрезерный станок, если установить электроинструмент на самодельную станину, оснащенную стойкой с простейшим микролифтом. Сделать такой станок также можно из древесины, кроме ходового винта, по которому будет перемещаться микролифт с закрепленным на нем инструментом.

И в заключение небольшое видео о работе самодельного фрезера, изготовленного из дрели в условиях домашней мастеркой.

Особенности проведения работ

Так как самостоятельные работы по вырезанию продольных пазов нецелесообразны (гораздо проще приобрести пазогребневый брус, так вы сэкономите очень много времени и сил), то мы рассмотрим, как делать прорези под перегородки, рамы и т.д. Вариантов несколько, выбирайте тот, который удобнее для вас.

Брус шип-паз-шип – один из самых популярных и востребованных среди застройщиков вариантов

Использование ручного фрезера

Этот инструмент очень хорошо подходит для проведения работ своими руками по следующим причинам:

• Приспособление очень простое и удобное в использовании и может быть применено даже теми, кто никогда не выполнял подобных работ. Главное, чтобы в комплекте присутствовала инструкция, из нее вы узнаете, как подготовить оборудование к работе и как правильно использовать его для достижения нужного результата;
• Вы можете сделать паз самой разной формы. главное – приобрести фрезу нужной конфигурации. Что немаловажно, работы производятся в один проход, дополнительная доработка как в других случаях не требуется, при этом качество паза получается очень высоким;

Правильно подобранная фреза поможет без труда достичь нужного результата

• В комплекте всегда идет упор. это избавит вас от вопроса, как выпилить паз в брусе ровно, инструмент будет идти на одинаковом расстоянии от края, а значит, вырез будет ровным. Самое главное – правильно настроить приспособление перед работой, дальше можно уже не отвлекаться на это.

Прежде чем выбрать паз в брусе, отведите упор на нужное расстояние

Ручные дисковые пилы

Очень мобильное оборудование, которое может использоваться для резки элементов небольшой толщины, также ее часто используют и для целей, рассматриваемых в нашей статье, это обусловлено следующими факторами:

• Мобильность оборудования – паркетки весят немного и имеют компактные габариты. благодаря чему их можно легко переносить в нужное место и проводить резку даже в условиях ограниченного пространства;

Мобильность – вот главное достоинство данного варианта

Совет! Такой пилой очень удобно делать пазы в оконных и дверных проемах, где места мало и расположиться с бензопилой или фрезером сложно.

• Рабочий процесс прост – вы размечаете будущие пазы, после чего производите резку по линиям. Глубина ограничена выносом диска, помните об этом факторе;
• После того, как вы сделали надпилы, необходимо с помощью молотка и стамески снять лишнее и выровнять вырез. это очень важно.

Работа с бензопилой

Этот вид инструмента есть на всех площадках, где возводятся конструкции из деревянного бруса. поэтому его можно использовать и для наших целей.

Рассмотрим, как вырезать паз в брусе данным инструментом:

• В первую очередь нужно провести разметку будущего паза. причем удобнее работать на элементах, которые лежат на горизонтальной поверхности на высоте около 1 метра. Если работа производится таким образом, то отмечайте и глубину, чтобы не пропилить слишком много;

Читать также: Наполнитель для галтовки otec
Важно резать брус на нужную глубину

• Некоторые проводят работу полностью бензопилой. а некоторые предпочитают удалять вырезанный фрагмент стамеской для дерева ;
• Если надо вырезать паз под перегородку на уже установленной стене, то необходимо провести линии, которые будут главными ориентирами и проводить резку по ним. Действуйте аккуратно, старайтесь соблюдать одинаковую глубину по всей длине, в крайнем случае, после можно подрезать отдельные участки.

ПАЗЫ МОЖНО СДЕЛАТЬ ВЕЗДЕ

При пазовом соединении конец одной детали входит в мелкий паз, выпиленный поперек волокон другой. Это соединение является улучшенным вариантом простого соединения встык. Заплечики паза обеспечивают приличную прочность. Фактически такое соединение невозможно сломать, например, нажав на полку. Если оно подогнано плотно, то хорошо выдерживает косую нагрузку, когда сила направлена по диагонали поперёк корпуса. Установка задних стенок в шкафчики или комоды и донышек в выдвижные ящики дополнительно усиливает всю конструкцию. Наконец, паз облегчает сборку, определяя положение частей и удерживая их от проскальзывания.

Используя всего два типа соединений в паз, можно сделать почти любую корпусную деталь. Основное соединение, где в паз входит полная толщина смежной детали, позволяет собрать книжные шкафы, комоды для игрушек, навесные полки или любые другие корпуса, в которых боковые стенки выходят за смежные детали (рис. 1).

Рис. 1

. Основное соединение в паз.
Рис. 2
. Модифицированное соединение паз/шип.

Если такие «проходные» углы не годятся или неприглядны, используйте модифицированное соединение (рис. 2), которое называется паз/шип.

ОСНОВНОЕ СОЕДИНЕНИЕ В ПАЗ

Выпиливание пазов на настольной циркулярке набором дисков для пазов выполняется намного быстрее, чем вручную. Но с длинными или широкими деталями трудно маневрировать вокруг стола. Маятниковая пила решает эту проблему, но ей присущ недостаток — обычно её консоли не хватает для запи-ливания поперёк широких деталей.

С этой бедой помогает справиться фрезер. Но и здесь есть свои недостатки.

Во-первых,- если вы выбираете более одной пары пазов, установка линейки для каждой стороны может занять много времени. Поэтому используйте вставку шириной, равной расстоянию от ребра основания фрезера до фрезы. Чтобы установить линейку, сдвиньте вставку вдоль намеченной линии заплечика на обрабатываемой детали (рис. 4).

Рис. 4

. Вставка для фрезера.

Во-вторых, толщина обрабатываемой детали практически никогда не соответствует фрезе, чтобы гарантировать получение плотно подогнанного соединения. Можно прострогать или зачистить части из цельного дерева, но детали из фанеры подрезать трудно. Выпиливание паза для подгонки более понятно. Но для этого требуются два прохода фрезером — по одному на каждый заплечик.

Столкнувшись вплотную с выборкой пазов, можно сделать несложное приспособление (фото А).

Трещины в брусе и компенсационный паз

Главная> БЛОГ о строительстве деревянных домов из сруба> БЛОГ о строительстве деревянных домов из бруса> Трещины в брусе и компенсационный паз> 27 июня 2022 г.

Причины появления трещин в брусе и способы предотвращения их образования

1.Трещины в брусе образуются из-за неравномерной усушки

Трещины в брусе возникают из-за того, что влажность внутри бруска выше, чем снаружи. Таким образом, внешняя часть бруска «рвется», т.к. ее распирает изнутри.

На языке специалистов и в учебнике «Древесиноведение и лесное товароведение» Б.Н. Уголева такие дефекты древесного стройматериала квалифицируются так: «Трещины представляют собой продольные разрывы древесины, образующиеся под действием внутренних напряжений, достигающих предела прочности древесины на растяжение поперек волокон…». Трещины в пиломатериале бывают разные, но в этой статье мы обсуждаем трещины усушки, причины их возникновения и способы преодоления их возникновения в брусе.

Из учебника «Древесиноведение и лесное товароведение» Б.Н. Уголев

Влажность бруса и его сушка влияют на качество древесины стройматериала. Сушка бывает атмосферная и камерная: в первом случае брус усыхает естественным путем, а во втором случае в принудительном порядке. От того, как будет проведена камерная сушка, будут ли соблюдены ее технологии, зависит образование трещин в брусе.

Сушка древесины сопровождается неравномерным распределением влаги в теле бруска, что вызывает неравномерный уровень влажности в деревянном стройматериале и приводит к образованию в нем внутреннего напряжения.

При атмосферной сушке брус естественным путем доходит до необходимой влажности, находясь в срубе на усадке до полугода. Таким образом, процесс усыхания затягивается по времени, но внутреннее напряжение в древесине часто уравновешивается (или приближается к его показателям) с внешним, т.к. в естественной среде влажность воздуха выше, чем в сушильной камере, что сглаживает воздействие распирания древесины изнутри. Проще говоря, усыхая изнутри, брус пропитывается атмосферной влагой снаружи, что приводит к замедлению процесса усушки, но, в то же время, к более бережному усыханию, постепенному уравновешиванию влажности снаружи и внутри в соответствии с окружающей средой.

Из учебника «Древесиноведение и лесное товароведение» Б.Н. Уголев

Для того, чтобы ускорить строительство, застройщики иногда прибегают к покупке сруба из бруса камерной сушки, чтобы получить дом сразу без усадки, «под ключ». Такое строительство обходится не только намного дороже, т.к. сухой пиломатериал выше по цене из-за расходов электричества на его производство, но и приводит к некачественному строению – некоторые производители сухого бруса нарушают технологию сушки при скоростном режиме его высушивания.

Недостаточно просто разместить сырой материал в сушильной камере и включить высокую температуру. Особые температурные режимы нужно соблюдать в процессе всего производства сухого пиломатериала, а под конец еще и подключить пар, чтобы не допустить растрескивания древесины снаружи, смягчить ее, чтобы внутренним напряжением не порвать внешние слои.

Читать также: Как открыть дисковод без кнопки на компьютере

Из учебника «Древесиноведение и лесное товароведение» Б.Н. Уголев

2.Компенсационный паз в брусе помогает предотвращать образование трещин

Один из способов преодоления внутреннего напряжения в брусе и, следовательно, сведения к минимуму образования трещин усушки в брусе – это т.н. «компенсационные пазы» в брусе, которые пропиливаются одновременно с изготовлением самого деревянного стройматериала.

Разгрузочный пропил снимает часть внутреннего напряжения в бруске, т.к. несет функцию как бы искусственных трещин – их делают заранее, до появления настоящих, но поскольку они прячутся при сборке сруба под нижними и верхними венцами, то становятся незаметны и не портят общий вид строения.

Когда подсохший снаружи брус распирает напряжением еще влажной серединной части изнутри, он либо рвется по бокам, образуя трещины, либо слегка приоткрывается в компенсационных пазах. Когда влага уходит изнутри, то он снов закрывается и брусок принимает первоначальную, хоть уже и усохшую форму.

Визуально изменения в разгрузочном пропиле заметить трудно и это не влияет на механические свойства древесины и качество сруба.

Компенсационный паз делается и в брусе естественной влажности, и в сухом. Он помогает преодолевать внутреннее напряжение в древесине, независимо от того, каким образом влага будет покидать ее – естественным путем при усадке или принудительным в сушильной камере.

Наличие разгрузочного пропила в брусе не гарантирует полного отсутствия трещин, но значительно снижает их образование: чем мягче и естественней процесс выхода влаги из древесной структуры, тем меньше образования деформаций в ней.

3.Другие причины образования трещин в брусе

Еще одна из причин образования трещин в брусе – распиловка бруса через сердцевину бревна. В случае использования распиловки без сердцевины, брус при усадке не ведет, а образование трещин сведено к минимуму.

Установить, из какой части бревна был произведен брус, можно по годовым кольцам на торцах пиломатериала: на сердцевине они шире, а к краям сужаются. Но это часто под силу только специалистам и простой обыватель не обращает внимания на эти детали. Поэтому при выборе стройматериала, рассматривайте брус не только с боковых сторон, но и с торцевых.

Таким образом, чтобы построить красивый и качественный дом из бруса, обращайте внимание на качество пиломатериала, из которого будет возводиться ваше загородное строение. Важно, как будет строиться дом: из бруса естественной влажности под усадку или из сухого бруса, который используют для строительства сразу под отделку. Атмосферная сушка бруса предполагает образование минимального количества трещин, в отличие от бруса принудительной сушки, технология изготовления которого может быть нарушена, особенно в горячий строительный сезон.

Интересуйтесь у поставщиков деревянного пиломатериала о наличии компенсационного паза в брусе. Разгрузочный пропил хоть и не спасает полностью от образования трещин, но значительно снижает их количество.

При осмотре поставляемого деревянного стройматериала, обращайте внимание не только на боковые части, но и на торцы бруса, которые могут многое рассказать, какого качества бревно использовалось при изготовлении бруса.

Имейте в виду, что лучшей гарантией качества будущей постройки будет добросовестная строительная компания, которая имеет хорошую репутацию, давно работает на рынке строительства и готова показать свои дома многолетней давности на загородных участках своих старых заказчиков будущим застройщикам. Все это есть в нашей строительной , поэтому мы готовы построить вам хороший дом, который прослужит и вам, и вашим потомкам много десятков лет.

ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫБОРКИ ПАЗОВ

Приспособление состоит из двух линеек (по одной для каждого заплечика паза) и двух планок, которые опираются на кромки обрабатываемой детали. Одна линейка и одна планка Т-образно скреплены под прямым углом. Зазоры вдоль другой планки и линейки позволяют установить доски шириной до 300 мм и выбирать пазы шириной до 38 мм. Две струбцины в регулируемой планке опираются в обрабатываемую деталь и фиксируют приспособление на месте.

Для работы необходим комплект направляющих втулок для фрезера. С втулками линейки должны быть немного смещены в сторону относительно ширины самого паза.

Приспособление сделано из тополя, но подойдёт и фанера из карельской березы или МДФ. Т-образные гайки и винты Мб утоплены, поэтому фрезер может скользить по линейкам беспрепятственно.

Закончив изготовление, нужно сделать вставки для установки линеек. Кусок обрезка доски длиной приблизительно 450 мм, шириной 150 мм и толщиной 20 мм прострогайте до одинаковой толщины по всей длине.Все зависит от размера втулки и фрезы. Оставьте приспособление на месте, пока делаете и подгоняете четыре вставки, каждая длиной приблизительно по 50 мм, шириной около 25 мм и толщиной, равной толщине зазоров. В идеале толщина вставок должна равняться половине разницы диаметров фрезы и втулки.

Точная подгонка вставок выполняется при использовании их с установленными линейками при фрезеровании на коротком обрезке, который был отпилен раньше. Ослабьте регулируемую линейку, положите обрезок между линейками и две вставки на каждую сторону.

Затяните винты. Удалите вставки и обрезок и отфрезеруйте паз. Если обрезок не входит в паз, отрегулируйте толщину вставок.

Создание шипов на брусках и досках

Применяя фрезы для сращивания древесины для ручного фрезера и вышеописанное приспособление, обработку выполняют в следующей последовательности.

• Деталь, которую предстоит обработать, размещается на нижней опорной плоскости.
• Тот край детали, на котором будет формироваться шип, помещается в вырез верхних направляющих и продвигается в нем до упора в подвижный элемент приспособления.
• Подвижный элемент фиксируется в требуемом положении.
• Используя клиновой элемент, верхнюю плоскость детали прижимают к верхним направляющим.
• На верхние направляющие помещается ручной фрезер.
• Дерево при помощи установленного на фрезер инструмента сначала снимается с одной стороны формируемого шипа.
• После обработки одной стороны заготовку переворачивают и выполняют формирование второй стороны шипа.

Вырезка шипа с помощью приспособления № 1

Даже такое несложное по конструкции устройство позволяет обрабатывать при помощи ручных фрез соединения «шип-паз» с высокой точностью и производительностью.

Перед началом работы такое приспособление необходимо настроить. Это можно сделать по следующему алгоритму.

• Установленный в ручной фрезер инструмент опускается до его соприкосновения с поверхностью фанеры-основания.
• Измеряется толщина детали.
• Толщина заготовки делится на 4. Результат и будет расстоянием, на которое необходимо поднять фрезу над поверхностью основания.

Вырезка паза с помощью приспособления № 2

Используя шаблон «ласточкин хвост», пазы и шипы создают на половину их толщины, что объясняется особенностями соединения данного типа. Чтобы сделать паз в брусе и доске, а также сформировать шип типа «ласточкин хвост», устройство также необходимо настроить и зафиксировать его составляющие в требуемом положении.

Приспособление № 3 для ласточкиного хвоста в работе

Следует иметь в виду, что создаваемые на деревянных брусках и досках шип и паз должны соединяться друг с другом с некоторым зазором, который необходим для размещения клеевого состава.

И в заключение пара видео, иллюстрирующих процесс создания соединения «шип-паз» с помощью ручного фрезера.

РАБОТА С ПРИСПОСОБЛЕНИЕМ

Разметка пазов — очень простая. Определите линию заплечиков для каждого паза, сделав карандашом отметку на лицевой стороне обрабатываемой детали. Можно положить две боковые стенки вместе и разметить все пазы сразу или разметить вторую боковую стенку после фрезерования первой.

Когда приспособление выставлено и запилы размечены, совместите неподвижную линейку с отметкой (фото С), слегка затяните струбцины и сделайте проход фрезером, затем передвиньте приспособление к следующей отметке. Хорошо выбранный паз должен подходить к шипу без зазоров и люфтов (фото D).

ФРЕЗЕРОВАНИЕ СОЕДИНЕНИЯ ПАЗ/ШИП

Для больших и широких частей корпусов или длинных и узких деталей фрезерование пазов относительно просто и безопасно. Выберите фрезу правильного диаметра, прикрепите линейку к основанию фрезера и делайте им проходы, перемещая линейку вдоль торца детали (рис. 8). Многие фрезеры продаются с линейкой, но для повышения качества работы её надо прижать к основанию струбциной или шурупами.

Наиболее точный способ отфрезеровать шип — чётко задать его толщину между линейкой и фрезой (рис. 9). Чтобы поддержать основание фрезера, струбциной прижмите обрезок толстой доски заподлицо с концом обрабатываемой детали.

Особенности фрезерования закрытых пазов

Для нарезания данного типа пазов используется две схемы. В первом случае применяется ручная операция врезания инструмента на всю глубину уступа. Далее производится механическая подача в продольном направлении. Второй способ – это маятниковая подача. Производится ручное врезание на требуемую глубину и продольная подача, затем повторение цикла, но движение осуществляется в противоположную сторону. Данный способ применяется для фрез сечением более 14 мм.

САМОДЕЛЬНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫБОРКИ ПАЗОВ

Хотя приспособление и выглядит сложным, его достаточно легко сделать (рис. 10). Выпилите заготовки в размер, а затем аккуратно прострогайте плоскости и кромки. Потом в неподвижной планке для неподвижной линейки несколькими запилами на циркулярке выберите паз. Затем, чтобы обеспечить плотную подгонку и прямоугольные края, острой стамеской подрежьте его заплечики. Соединение вполдерева на регулируемой линейке сделано так, чтобы её верхняя поверхность была в одной плоскости с неподвижной линейкой.

Все щели в планках и линейках отфрезеруйте с помощью линейки, прижатой к основанию фрезера (рис. 8). Сначала, выпуская фрезу приблизительно на 3 мм в каждом проходе, за несколько проходов отфрезеруйте узкие сквозные щели. Затем отфрезеруйте карманы для головок винтов и Т-образных гаек.

В качестве струбцин использованы маленькие прижимы. Прижимной подушкой служит Т-образная гайка на конце винта. Контргайка не даёт подушке ослабнуть, когда она прижимает обрабатываемую деталь. В регулируемой планке пазы выберите так, чтобы прижимы могли спрятаться за её ребро. Рис. 10

. Приспособление для выборки пазов.

Здравствуйте! В принципе можно поставить фрезу в дрель, если речь идет о фрезе ручного фрезера. Но эффект будет не очень. Я пробовал ставить и обрабатывать в ручную, качество конечно желало лучшего. Да и еще патрон постоянно расслаблялся и фреза вылетала. Сделал специальный стол, поставил новый патрон. Качество конечно улучшилось, но скорость обработки маленькая и глубину обработки тяжело регулировать. В общем поставить можно, но будут одни неудобства и у дрели оборот маленькие, не для фрезеровки, и мотор может сгореть!

Если вопрос только в том что можно или нет!, то безусловно можно приспособить фрезу на дрель и можно фрезировать ей, только вот какой будет результат — вот это совсем другой вопрос.

Во первых оборотов дрели маловато, для чистого реза фрезы, выборка будет рваной и некрасивой — придётся дополнительно обрабатывать всё наждачной бумагой, а возможно и вообще не будет ровной поверхности, так как из-за недостатка оборотов будут вырваны древесные волокна!

Во вторых чтоб работать дрелью с насаженной фрезой, нужно будет сконструировать приспособление держатель, ведь работающая фреза будет постоянно вырываться с места обработки и удержать её усилием рук будет очень проблематично!

В третьих если это большая фигурная фреза со значительным диаметром то работа с такой фрезой вообще не возможна, а более даже опасна!

Вообщем вывод такой, если какие то грубые работы, вроде выборки или пазы к примеру под замок или внутренние детали, то вполне можно справится с этой работой дрелью с фрезой!

Инструмент, который может быть использован

Рассмотрим, какие приспособления могут помочь вам при проведении работ:

Специалисты используют специальные станки для продольного профилирования бруса
