Долбежные станки по металлу: самодельная модель, принцип работы, видео

Во время изготовления мебели или прочих конструкций из древесины довольно часто возникает необходимость создания пазов различной формы. Сделать глубокий паз прямоугольной формы без специализированного устройства просто нереально. Для решения таких задач используют долбежный станок по дереву. В этой статье мы разберемся, какие существуют разновидности долбежных станков и как сделать подобное устройство самостоятельно.

Долбежный станок – это станок, который применяют для формирования пазов разной формы и размеров. В большей части станков можно сменить режущий инструмент, чтобы справиться с конкретной задачей. Также это устройство можно применять, чтобы снять определенный слой древесины для создания уникального профиля. Естественно, в этом случае производительность оборудования не значительна, однако в процессе работы с небольшими деталями станок можно использовать и для решения рассматриваемой задачи.

Общая характеристика класса

Долбежные станки, независимо от условий их производства, всегда похожи между собой в особенностях конструкции. Любой станок обладает станиной, как ключевым элементом строения. Именно к нему крепятся остальные элементы конструкции: рабочая поверхность, долбежный узел, коробка подач, электрический, механический или гидравлический привод.
Читать также: Как заточить ножи на рубанок

Профессиональное оборудование отличается от самодельного именно типом привода. Как правило, заводские станки оснащены гидравлическим приводом, который в домашних условиях сделать практически нереально. Гидравлика существенно ускоряет производственный процесс и облегчает работу оператора станка.

В то же время самодельные устройства, использующие механический или электрический привод, обладают достаточным потенциалом для выполнения качественной обработки металлических заготовок.

Станки долбежного типа способны выполнять следующие функции:

Формирование пазов шпоночного типа на различных поверхностях.
Создание канавок и вырезов в отверстиях разного рода.
Обработка внешних и внутренних поверхностей (высота – до 32 см, глубина – до 25 см).

Кроме основных элементов конструкции, долбежные станки имеют еще ряд дополнительных деталей и узлов: системы охлаждения и управления, резервуары для сбора отходов производства, осветительные элементы. Принцип работы станка позволяет оснащать его численным программным управлением.

Долбежный станок по дереву своими руками

При выполнении столярных работ, долбежный станок по дереву своими руками дает возможность сделать паз, гнездо, выбрать канавку. Вращающийся рабочий орган (сверло, фреза) совершает поступательное движение и возвращается в исходное положение. Для получения вытянутого паза заготовку перемещают перпендикулярно сверлу, совмещая просверленные отверстия в единую выборку.

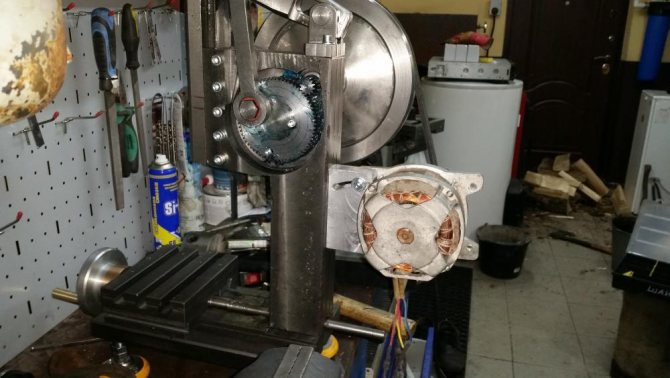

Самодельный долбежный станок по дереву

Типы оборудования

Выбирать свой тип станка начинают с планирования объемов необходимой продукции в среднесрочной перспективе. Исходя из этого, определяют нужную оснастку для работы:

Производство строительных деталей, соединений деревянных элементов на мебельных предприятиях предполагает использование промышленных станков большой производительности.
Для разовых потребностей можно получить результат при помощи дрели и стамески. В этом случае придется затратить больше времени на выборку древесины и подгонку входящего шипа, но не будет простаивать самодельный долбежник без работы.
В частной мастерской, где потребность в этом виде обработки периодически возникает, лучше поставить самодельный долбежный станок, дающий возможность быстро сделать несколько деталей из дерева.

Оборудование промышленного производства для небольших столярок часто имеет вертикальный ход рабочего органа по отношению к столу. У долбежного станка по дереву своими руками применяют более удобное для ручных операций горизонтальное расположение сверла. Исключения составляют установки, переделанные на базе пресса, сверлильного или фрезерного станка.

Особенности устройства

Сначала необходимо не только представить, какая будет конструкция у долбежника по дереву, но и разработать чертежи с выверенными размерами. Скомпоновать требуется такие основные части:

сварная устойчивая рама из швеллера и уголка (50×50 мм, 30×30 мм) высотой 0,9 – 1 м;
электродвигатель мощностью 0,75 – 2 кВт, 220/380 В;
вал со шкивом ременной передачи вращающего момента от двигателя на одном конце, патроном под максимально требуемый размер долбежного инструмента (до Ø 16 мм) – с другого конца;
столешница из металла или ДСП с ограничителем подачи на сверло, плавно настраиваемая по высоте (может иметь рычажную подачу, как по горизонтали, так и по вертикали для сложных проточек);
прижимы (струбцины);
пульт вкл/откл.

Габариты рабочей зоны определяют из планируемых размеров обрабатываемых деталей. Не стоит делать слишком большой стол «на будущее».

Оснащать дополнительными опциями самодельный долбежник можно, исходя из собственного опыта и потребностей – совмещать на одном столе функции ручного фрезера, строгального и пильного станков. В таком комбинированном случае незадействованные режущие головки и не участвующие в процессе обработки дерева приспособления снимаются, остаются только технологические проемы в плите стола.

При установке рабочим органом ручного фрезера нужно уделять особое внимание центровке оси двигатель-фреза по горизонтали. Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень

Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень.

Подвижные платформы

Плита с обрабатываемой деталью может быть в подвижном варианте исполнения. В самодельных долбежных станках по дереву используют 2 вида такого решения:

каретка на направляющих из уголка 30×30 мм;
рычажная подача исполнительного режущей головки или листа с заготовкой (продольный и поперечный движущие рычаги).

Подвижность резца позволит зрительно контролировать заглубление сверла. Движение плиты рычагом дает возможность точнее рассчитывать усилие, соблюдать размер и чистоту долбежной обработки.

Инструмент

На долбежник по дереву, сделанный по чертежам своими руками, многие предпочитают ставить обыкновенное сверло. Им привычней работать. Начать работать специальным инструментом без навыков сразу получается не у всех (из переписки на форумах). Однако, освоившие профессиональные долбежные сверла и фрезы, предпочитают только их из-за качества полученных пазов, проточек.

Долбежные сверла

Такой инструмент пригоден для обработки мягких и твердых пород древесины, может точно вырезать стандартное гнездо в готовом изделии (двери, мебель заводского производства).
