Как сделать вибростанок для производства блоков своими руками?

Сделать это можно как с помощью подручных средств, так и с применением специального станка. Аппарат стоит недешево, но его также можно соорудить своими руками.

Процесс производства блоков

Вибростанок для производства блоков.

Состав бетонного раствора для таких блоков (в частях):

• шлак (лучше доменный, без золы и угля) – 14 частей;
• песок крупный (керамзитовый) – 4 части;
• гравий с размером гранул 5-15 мм – 4 части;
• цемент (М400-М500) – 3 части;
• вода – 3-6 частей.

В качестве наполнителя могут быть использованы шлак, отходы горения угля, отходы кирпича, керамзит, перлит, щебень, опилки и т.д

Важно следить за содержанием воды в смеси. Раствор при падении на землю должен рассыпаться, но при сжатии в кулаке вновь соединяться

Сначала перемешиваются сухие компоненты, а лишь потом к ним добавляется вода.

Последовательность операций при изготовлении блоков на вибростанке:

• в форму закладывается раствор с горкой;
• включается вибратор на 3-5 секунд, раствор осаживается;
• если раствора мало – добавить, вставить пуансон (прижим) и снова включить вибратор;
• формовка завершена, когда прижим сядет на ограничители;
• включить вибратор еще на 5-10 секунд и снять форму при еще работающем вибраторе.

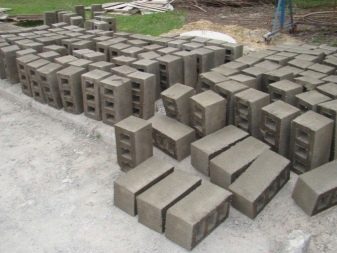

Сохнуть блоки должны в течение 5-7 дней, но на полное затвердевание нужно около месяца.

Самодельный вибростол и его применение

Вибростол представляет собой подвижный стол с закрепленным на нем вибратором – уже знакомым электродвигателем с эксцентриком. Его назначение – производство тротуарной плитки, фигур, статуй и т.д. методом вибролитья, а также из композитных блоков.
Для изготовления строительных блоков на поверхность стола устанавливаются формы, заполненные раствором. Процесс формирования блоков происходит примерно так же, как на вибростанке. Для формирования пустот иногда используют бутылки из-под шампанского.

При изготовлении тротуарной плитки и других строительно-архитектурных элементов методом вибролитья, на стол устанавливаются соответствующие формы. Рецептура бетона для изготовления цветной тротуарной плитки такова:

• песок – 1 часть;
• цемент М500 – 1 часть;
• щебень с размером гранул 10-20 мм – 2 части;
• краситель – 5%;
• пластификатор – 2%.

Технология ее производства была описана выше.

Надеемся, что приведенные описания помогут не только изготовить самодельный вибростанок или вибростол, но и наладить с их помощью производство нужных бетонных изделий.

Оборудование для производства шлакоблока

Как сделать деревянную бочку своими руками — пошаговая инструкция и чертежи
Производство шлакоблока на специальном оборудовании не составит большого труда. Процесс отлива на станке для производства шлакоблоков происходит следующим образом:

1. Подготавливается рабочая смесь, состоящая из цемента, воды и наполнителей. Последние необходимо пропустить через сито, удаляя крупные ингредиенты. Вода не должна полностью заполонить раствор, наполнитель держится на полу в сухом состоянии. Консистенция выбирается самостоятельно, в зависимости от типа производства.
2. Смесь загружается в форму, уплотняется набивкой или специальным прессом для шлакоблока. В процессе необходимо следить за количеством смеси, при уплотнении она сжимается.
3. После чего, приготовленный формы блок изымается из формы.

Автоматическое производство шлакоблоков

Процесс сушки происходит в естественных условиях, через 24 часа возможно перемещать готовый материал на склад. Использование в строительстве доступно в течении неделе после производства, полное затвердевание наступает в течение месяца. Специальные добавки позволяют ускорить процесс затвердевания, максимальная влажность и прямые солнечные лучи позволять твердеть шлакоблоку быстрее.

Существует множество конструкций, оборудования, станков для производства шлакоблоков. Самостоятельно изготовить станок представляется возможным при использовании следующих элементов:

• подготовленная шлакоблочная матрица для формовки раствора;
• необходимые материалы и инструмент;
• вентилируемое помещение с выравненным полом.

Предлагается множество разновидностей конструкций станков для изготовления своими руками, чертежи которых, доступны на просторах сети

Важно перед изготовлением подсчитать необходимые объёмы производства, для собственных нужд достаточно произвести оборудование простого типа

Небольшой объем производиться изготовленной вручную матрицей. Материал может быть любой доступный – от твердых пород дерева до листового металла. Такой процесс требует утрамбовки материала вручную. Шлакоблочные станки имеют модификацию с вибромотором, который значительно сохранит трудовые затраты при производстве, ускорит процесс. Включенный электродвигатель с вибро конструкцией на несколько секунд позволяет заполнить объём в формы, досыпая вовремя наполнитель.

Для того, чтобы изготавливать продукт не только в использовании собственных нужд, понадобится полноценный станок для шлакоблоков. Конструкция потребует наличия в арсенале следующих инструментов:

• углошлифовальная машинка;
• сварочный аппарат;
• инструмент для разметки.

Согласно чертежам, конструкция сваривается и обрабатывается болгаркой. Устройство станка для изготовления шлакоблоков может содержать вибромотор, прикрепленный в нижней части. Для удобства выводится пульт управления и зажимной механизм.

Форма станка

Заливка подготовленной смеси производится в форму. Шлакоблочный станок, изготовленный своими руками, требует правильно размеченной формы при заливке, открытая полость готового продукта имеет в составе 30% площади. Материалы формы:

• металлический уголок;
• стальной лист 5 мм;
• трубы диаметром 8 см.

Формы шлакоблочного станка

Каркас формы приготавливается из листового металла, разметка производится в соответствии с двойным размером детали. На подвесных пластинах устанавливаются трубы для заполнения технологических пустот блоков, края станка закрываются. Роль пластин в виде ограничителя, который выступает при работе устройства вибрирования. Крышка изготавливается под форму с отверстиями, диаметр которых должен быть немного больше самих труб. Ручки, установленные с разных сторон служат для подъема и опускания механизма.

Самодельный станок для изготовления блоков

Это устройство даст возможность получать более надежные строительные материалы, а также ускорить сам процесс производства. Сборка его не обещает особых трудностей при изготовлении, однако такое оборудование будет в состоянии поспорить даже с заводскими аналогами.

Самый элементарный вариант вибропрессовочного станка состоит из матрицы, ручного пресса и вибратора. Чтобы минимизировать физические нагрузки, «давилку» легко усовершенствовать — применить рычажную систему.

Материалы, инструменты

Чтобы собрать станок для изготовления блоков, необходимо подготовить и/или приобрести:

• листовой металл, минимальная толщина — 3 мм;
• трубы для пустот, диаметр — от 8 до 10 мм;
• швеллера, полосы металла (3 мм);
• электродвигатель (до 1 кВт);
• болгарку, диск для металла;
• сварочный аппарат;
• слесарный инструмент;
• тиски;
• шплинты;
• крепеж: болты, гайки, шайбы.

Размеры и форму матрицы выбирают самостоятельно, так как эти параметры зависят лишь от масштабов производства блоков.

Как делают оборудование?

Изготовление самодельного вибропрессовочного станка происходит по такому сценарию:

1. Из листового металла болгаркой вырезают заготовки для стенок формы, а также для внутренних перегородок. К высоте прибавляют лишние 50 мм, они будут необходимы для трамбовки бетона.
2. Трубу режут на такое количество отрезков, сколько необходимо для пустот всех кирпичей, изготавливаемых одновременно. Каждый из них должен иметь по три отверстия. Длина каждого элемента меньше высоты матрицы: разница составляет 3-5 мм.
3. Цилиндрические отрезки превращают в конусные. Трубы сначала разрезают до середины, затем обжимают заготовки в тисках. Теперь черед сварочных работ: это соединение сторон обжатых труб, глухое заваривание элементов с двух сторон.
4. Следующий шаг — соединение каждых трех заготовок металлическими пластинами. Затем добавляют с обоих краев «трубчатого» ряда по пластине для крепления к стенкам. В них делают отверстия для фиксации к проушинам.
5. Посередине каждого отсека делают пропилы. С внешней стороны формы приваривают проушины. Они дают возможность временного крепления труб для получения пустот. В этом случае, убрав цилиндры, можно делать полнотелые шлакобетонные блоки.
6. Сваркой снаружи длинной (либо поперечной, это зависит от размеров станка) стенки приваривают четыре болта для фиксации электродвигателя-вибратора. Сверху приваривают металлический фартук, а по краям — лопасти.

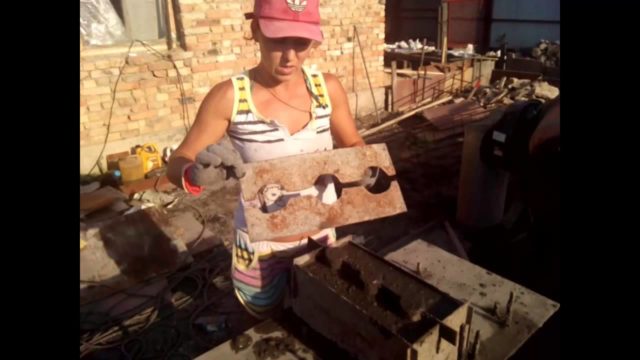

7. Из толстой пластины делают пресс с ручками и отверстиями для труб-ограничителей. Диаметр их немного больше, чем у труб: пресс должен опускаться вглубь матрицы на 50-60 мм, но не более.
8. Монтируют двигатель. На вал приваривают эксцентрики. Это болты, которые фиксируют параллельно валу, оставляя место для гаек. Оси крепежей должны совпадать. На болты накручивают гайки, они дадут возможность изменять силу и частоту вибрации.
9. Станок чистят, полируют, грунтуют, сушат, потом окрашивают. Последние необходимые операции — шплинтование (стопорение) резьбовых соединений, заземление электрической части.

Производительность

Этот агрегат не сможет гарантировать больших объемов продукции, однако и цели такой в домашнем хозяйстве обычно не ставят. Говорят, что работая вдвоем с матрицей на несколько шлакобетонных блоков, за день можно изготовить десятки камней. Тут цифры очень разнятся, поэтому приводить их в качестве примера не имеет смысла.

Способы формовки

Баня из керамзитобетонных блоков своими руками: пошаговая инструкция и лучшие проекты с 52 фото и 2 видео

Фабричные формы для заготовки шлакоблоков делают из железобетона или стали. Такие детали легко выдерживают вес раствора в большом объеме. Что касается форм, подготовленных своими руками, то они чаще всего изготавливаются из древесины или листов стали. Подобные элементы в большей мере играют роль особой опалубки.

Чтобы сэкономить на сырье и свободном времени, формы в основном собирают без днища. Под них можно подложить простую пленку. Благодаря такому методу можно существенно упростить весь процесс формирования блоков. Нужно помнить о том, что сами формы должны быть сделаны из идеально ровных древесных деталей. Рабочей поверхностью при этом будет выступать бетонная основа, стол с ровной и гладкой столешницей или лист железа, который также не имеет никаких дефектов.

Рассмотрим подробнее, как изготовить форму под шлаковые блоки:

• нужно выбрать отшлифованные доски длиной 14 см (ширина должна быть кратной этому параметру);
• далее при помощи ножовки нужно отделить отрезки, которые потом будут играть роль поперечных перегородок;
• потом понадобится соединить отрезки с продольными элементами, чтобы получился каркас прямоугольной формы;
• далее нужно раскроить лист стали или любой другой материал с гладкой поверхностью на отдельные пластинки размером 14х30 см;
• во внутренней части получившейся конструкции проделывают распилы, которые будут выступать в качестве пазов, ширина которых равняется габаритам разделяющих планок;
• затем отрезки, ответственные за разделение, фиксируют в распилах, создавая форму для изготовления 3 и более шлаковых блоков.

Чтобы получившаяся емкость для затвердевания раствора служила как можно дольше, на завершающем этапе и металлические, и древесные конструкции советуют покрывать краской на масляной основе. Подобная форма подойдет для подготовки шлакоблоков, габариты которых составляют 14х14х30 см.

Устройство самодельного вибростанка

Главные элементы вибропрессовочных станков – матрица для изготовления блоков и наличие механизмов, обеспечивающих вибропрессование. Чертеж такого агрегата можно посмотреть в данной статье. А если у вас имеются навыки обработки металла, то особых затруднений не предвидится.

Что потребуется для сборки вибростанка:

• асинхронный высокооборотистый двигатель мощностью 100-300 Вт, достать который сегодня не проблема, хоть новый, хоть б/у;
• стальной лист толщиной не менее 3 мм, площадь определяется на основании требуемых размеров блока и количества блоков в матрице;

Вибростанок для блоков своими руками

• заготовки для формирования пустот (они могут быть металлические из труб соответствующего диаметра, деревянные, в простейшем случае для их изготовления используют обыкновенные стеклянные бутылки);
• сварочный аппарат;
• болгарка;
• арматура, швеллеры.

На изображении выше указано:

• 1 – развертка матрицы.
• 2,3,4 – заготовки поддона.
• 5,6,7 – нижнее обрамление матрицы (уголок 25х25).
• 8 – планка для крепления пустотников.
• 9 – пустотник.
• 10 – верхняя заглушка пустотника.
• 11 – нижняя заглушка пустотника.

Форма станка

Как сделать шлакоблоки своими руками

Станки для изготовления шлакоблоков различаются сложностью конструкции.

Это может быть разборное устройство из дерева или металла. Оно имеет разные размеры в зависимости от количества блоков, которые будут изготавливаться одновременно. Такую конструкцию можно изготовить своими руками, для производства пустот используются бутылки необходимого диаметра, наполненные водой. В этом случае вибропресс не используется.

Другой вариант – это вибростанок, состоящий из формы, расположенной на столе или специальной подставке. Оборудовано данное устройство двигателем и может быть оснащено подъёмным механизмом для изъятия готовой продукции из формы.

В качестве формы для изготовления шлакоблоков используются конструкции из дерева или металла. Стандартом считается размер 390×190×190 мм, но можно выбрать габариты на своё усмотрение.

Так как при прессовании произойдёт небольшая усадка, необходимо, чтобы высота формы превышала высоту изготавливаемого блока на 5 мм.

Какой лучше использовать станок для блоков

Перед застройщиками, которые решили самостоятельно изготавливать шлакобетонные блоки для возведения стен, возникает вопрос выбора оборудования. Не всегда имеется возможность арендовать станок для производства строительных блоков, особенно в небольших населенных пунктах. Многие принимают решение изготовить оборудование своими силами. В зависимости от финансовых возможностей, можно остановиться на следующих вариантах:

• простейшей конструкции, позволяющей в домашних условиях изготавливать стеновые блоки при минимальных затратах;
• модернизированном варианте агрегата, укомплектованном устройством уплотнения и дополнительными механизмами.

Сложно дать однозначный ответ, какой станок для производства блоков предпочтительнее применять. Все зависит от количества блоков, которые необходимо изготовить и возможностей финансирования. Остановимся на особенностях каждого агрегата.

Станок для блоков упрощенной конструкции

Для изготовления шлакоблоков своими силами в уменьшенном количестве необязательно изготавливать механизированный агрегат, использовать вибратор, а также дополнительные механизмы. Процесс изготовления по упрощенной технологии может осуществляться в специальных формах.

Порядок действий:

• Соберите формы и обмажьте их внутреннюю поверхность отработанным маслом.
• Залейте в разборные формы шлакоблочную смесь.
• Оставьте на 3–4 часа до застывания раствора.
• Разберите емкости и аккуратно извлеките блоки.
• Обеспечьте возможность высыхания в закрытом помещении.

При необходимости изготовления полой продукции, для формирования полостей целесообразно использовать обычные бутылки от напитков. Упрощенный станок для производства блоков, представляющий собой емкость необходимого размера из древесины или стали, можно изготовить при минимальном объеме затрат.

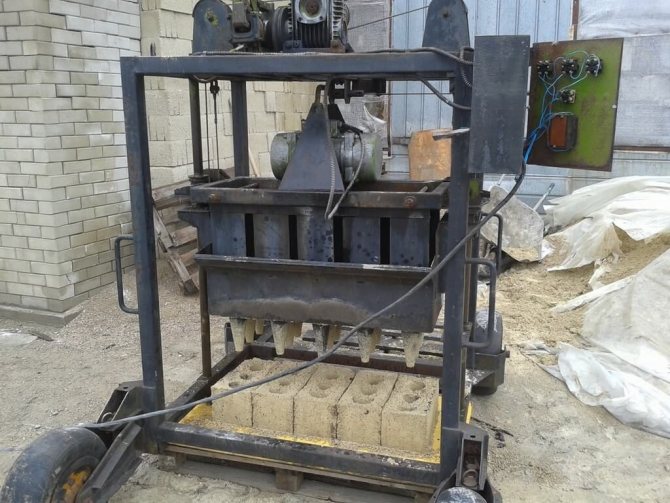

Модернизированный станок для производства строительных блоков

При увеличенной потребности в шлакоблоках для строительства большого здания можно изготовить более сложный станок для производства блоков, укомплектованный специальными устройствами:

• вибрационным механизмом. В качестве вибродвигателя применяется электрический мотор, на приводном валу которому расположен эксцентрик. Мощность привода зависит от размера формы, массы шлакобетонного раствора и составляет 0,5–1,5 кВт. Под воздействием вибрации происходит уплотнение шлакобетонного массива, равномерное распределение материала по всему пространству формы, а также удаление воздушных включений. В результате уплотнения повышается удельный вес и прочность шлакоблочной продукции;
• подъемным приспособлением. Оно предназначено для ускоренного извлечения готовой продукции из формовочных емкостей. Существует множество конструктивных решений, позволяющих ускорить и облегчить выемку блоков. В наиболее простом варианте достаточно приварить рукоятки произвольной формы к формовочной емкости, потянув за которые можно извлечь затвердевший блок. Используя готовые чертежи, можно самостоятельно собрать рычажный механизм из подручных материалов.

Применяемая в этом агрегате форма должна соответствовать размерам шлакоблока, который планируется изготовить. В большинстве случаев изготавливаются изделия стандартных габаритов – 0,4х0,2х0,2 м. Формовочная емкость должна иметь увеличенную на 4м5 см высоту, чтобы заформованный блок после уплотнения имел требуемые размеры. Для имитации полостей к днищу емкости можно приварить обрезки труб необходимого диаметра.

Особенности материала

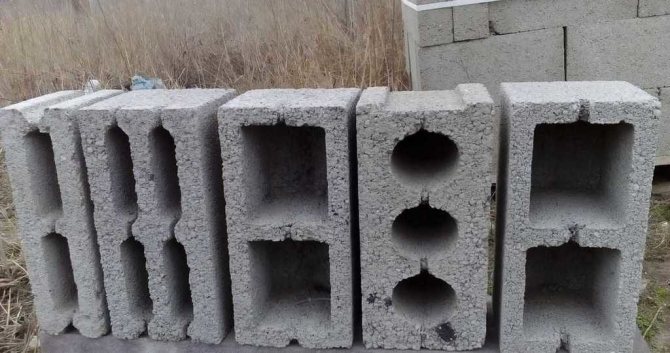

Шлакоблок – это такой строительный материал, который зарекомендовал себя как один из наиболее долговечных и неприхотливых. Он имеет немалые габариты, особенно если поставить рядом обычный кирпич. Изготовить шлаковые блоки можно не только в заводской обстановке. Некоторые мастера берутся за такую работу в домашних условиях. Если четко придерживаться технологии, получаются качественные и крепкие блоки, из которых можно построить дом или какую-либо надворную постройку.

Если было принято решение о самостоятельном изготовлении подобной продукции, то следует учесть ряд ее особенностей.

• Шлакоблок – пожаробезопасный материал. Он не воспламеняется сам, и не усиливает уже действующее пламя.
• Из действительно качественных блоков получаются долговечные и устойчивые дома/хозяйственные постройки. Таким строениям не навредят ни суровые климатические условия, ни ураганы, ни постоянные порывистые ветра.
• Ремонт шлакоблочных построек не требует лишних сил и свободного времени – все работы возможно провести в короткие сроки.
• Шлакоблоки отличаются и своими крупными размерами, благодаря которым постройки из них возводятся очень быстро, что радует многих строителей.
• Данный материал отличает долговечность. Здания, построенные из него, могут простоять более 100 лет, не утратив прежних характеристик.
• Еще одной особенностью шлакоблока является его шумоизоляционная составляющая. Так, в жилищах, изготовленных из данного материала, нет назойливых уличных шумов.

• Производство шлакоблоков осуществляется с применением различного сырья, поэтому подобрать оптимальную продукцию возможно для любых условий.
• Отличает шлакоблок и то, что он не подвергается нападкам разного рода паразитов или грызунов. Кроме того, он не подвергается гниению, поэтому его не приходится промазывать антисептическими растворами и другими подобными составами, предназначенными для защиты основы.
• Несмотря на приличные габариты, такие блоки имеют небольшой вес. Данную особенность отмечают многие мастера. Благодаря легковесности эти материалы возможно беспроблемно перемещать с одного места на другое, не вызывая кран. Однако нужно учесть, что некоторые разновидности такой продукции все же являются достаточно тяжелыми.
• Шлакоблоку не страшны низкие температуры.
• Отличает данные блоки и их высокая теплоемкость, благодаря которой из них получаются уютные и теплые жилища.
• Скачки температур не наносят вреда шлакоблоку.

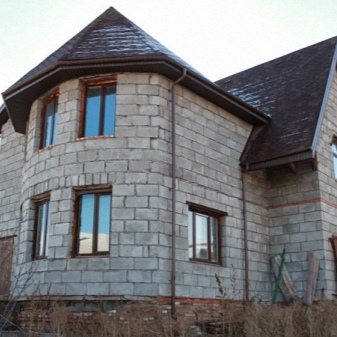

Шлакоблочные постройки обычно отделывают декоративными материалами, чтобы придать более эстетичный вид

Однако тут очень важно помнить, что шлакоблок нельзя покрывать обычной штукатуркой (любые «мокрые» работы с данным материалом проводить не следует). Также можно использовать особый декоративный блок, который нередко применяют вместо дорогостоящей облицовки. При работе со шлакоблоком важно брать в учет одну важную особенность – такой материал характеризуется большим водопоглощением, поэтому его нужно защищать от контакта с влагой и сыростью

В ином случае блоки со временем могут разрушиться. К сожалению, геометрия шлаковых блоков оставляет желать лучшего. Именно поэтому, выкладывая перекрытия из такого материала, вам придется постоянно корректировать отдельные элементы – подрезать их и пилить. Шлакоблоки имеют относительно низкую стоимость.

Вибрационный станок для изготовления шлакоблока и его схема

Шлакоблок на сегодня является одним из наиболее востребованных стройматериалов благодаря своей практичности и невысокой стоимости.

Для изготовления блоков используются специальные станки, позволяющие поставить процесс их изготовления на поток.

Рассмотрим подробнее станок для шлакоблоков, который можно изготовить своими руками. Данное оборудование дает возможность значительно сэкономить, так как приобрести уже готовый вибростанок в большинстве случаев гораздо дороже.

Выбираем, какой применять станок по изготовлению шлакоблоков

Определяясь с устройством, стоит рассмотреть следующие варианты конструкции:

• упрощенное приспособление, обеспечивающее возможность изготавливать блочные изделия в бытовых условиях;
• усовершенствованный агрегат, в конструкции которого предусмотрен механизм трамбования и извлечения готовой продукции.

Выбор оптимального варианта осуществляется в зависимости от потребности и наличия денежных средств.

Упрощенный шлакоблочный станок своими руками – чертежи и рекомендации

При небольшой потребности в материале нет необходимости изготавливать сложный агрегат, укомплектованный вибромотором и специальными механизмами. Упрощенный метод позволяет изготавливать продукцию в специальных формовочных ящиках.

Технология предусматривает выполнение следующих работ:

1. Сборку литформ и промасливание поверхности внутри ящика.
2. Заливку в разборные емкости шлакоблочного раствора.
3. Выдержку на протяжении 5–6 часов до схватывания состава.
4. Разборку ящика и аккуратное извлечение.
5. Сушку изготовленной продукции под навесом или в помещении.

Последовательность изготовления шлакоблоков

Vga переходник своими руками

Сама процедура формирования шлакоблоков достаточно проста. Наловчившись, вы будете тратить на один цикл производства шлакоблоков не более минуты (без учета времени на приготовление строительного раствора и других непроизводственных потерь).

Последовательность операций следующая:

• смазываем форму машинным маслом (только не отработкой!) или другим жидким смазочным материалом;
• укладываем в форму строительный раствор;

прижимаем смесь прессом и включаем мотор на 5-10 секунд; поскольку под воздействием вибрации и пресса смесь дает некоторую усадку, добавляем раствор и повторяем процедуру

Здесь важно не переусердствовать: шлакоблоки должны иметь одинаковую высоту, но если вы добавите смеси больше, чем нужно, снятие излишков превратится в трудную, ненужную задачу. Со временем вы научитесь дозировать раствор на самодельном шлакоблочном агрегате в необходимых объемах; поднимаем форму, оставляя изготовленное готовое изделие на месте, если используется вибростанок, именуемый в народе «несушкой», или переносим готовое изделие на место постоянного хранения.

Как видим, самостоятельное изготовление строительных блоков – процедура несложная, если учесть, что при этом, в качестве наполнителя для шлакоблоков можно использовать строительный бой, образующийся на месте ведения строительства.

Никто не мешает использовать при изготовлении шлакоблоков и другой блочной продукции готовые агрегаты, производимые серийно промышленным способом. Как уже отмечалось, если отсутствуют возможности приобрести новый станок, возможен альтернативный вариант – приобретение подержанного. В этом случае вибростанок для производства блоков будет стоить не намного дороже, чем самостоятельное изготовление – 4000-10000 рублей, в зависимости от состояния агрегата.

Вибропресс в производстве шлакоблока

Вибропресс представляет собой мощную столешницу, которая оснащена специальными пружинами. В промышленных масштабах такое оборудование всегда под рукой, а вот в домашних условиях нет. Для того, чтобы сделать вибростанок для производства шлакоблоков понадобится:

• электродвигатель с двумя валами высокооборотный, с мощностью не менее 0,5 кВт;
• болгарка и электросварка;
• лист железа (толщина 3 мм);
• арматура (диаметр 12 мм).

Процесс вибрации будет составлять не более 15 секунд, затем виброформа снимается в вертикальном положении и уже через сутки можно укладывать готовые блоки.

По сути, вибропресс для шлакоблока представляет собой обычную столешницу, оснащенную пружинами. Процесс вибрации происходит за счет смещения центра тяжести к эксцентрику (смотри пример вибропресса на фото)

Методика изготовления вибростанка

Сделать вибростанок своими руками – задача для инициативного исполнителя несложная. Используя чертеж, болгаркой раскроите стальной лист и с помощью сварки сформируйте форму, состоящую только из боковых стенок (если предусматривается производство двух-трех-четырех блоков за цикл – позаботьтесь о возведении перегородок, которые допускается делать из тонкостенного материала, толщиной 1,5-2 мм). Если придерживаться действующих промышленных стандартов, размер шлакоблока составит 190х188х390 мм, но никто не запрещает делать блоки по собственным размерам. Снизу к форме вибростанка привариваются планки, делающие устройство устойчивым (при сильных вибрациях это обязательное требование).

Изготовление пустотелой продукции позволяет существенно сэкономить на цементе и других составляющих раствора.

Для этого в конструкции матрицы предусматривается наличие съемных или жестко закрепленных конусных пустотообразователей. Поскольку крайне желательно изготавливать шлакоблоки с точно повторяемыми геометрическими размерами, для обеспечения стандартной высоты готового изделия сделайте ограничитель, ниже которого пресс опускаться не будет.

Вибропрессование – уплотнение полусухой бетонной смеси, когда последняя, находясь в пресс-форме, подвергается давлению сверху

Пресс представляет собой пластину с вырезами под пустотообразователи, к которой приварены рукоятки. Именно с помощью пресс-формы (и вибратора, разумеется) строительный раствор уплотняется.

Мотор устанавливается на боковую грань формы вибропресса, в виброустановку двигатель превратит эксцентрик – это дополнительный грузик, жёстко устанавливаемый на вал двигателя.

Незначительные усовершенствования конструкции позволят облегчить формирование строительных блоков своими руками. Обеспечив устройство несложной рычажной системой, вы уменьшите физическую нагрузку, затрачиваемую при опускании пресса. Снабжение вибропресса небольшими колесиками предоставит возможность производить шлакоблоки непосредственно на строительной площадке, без необходимости штабелирования.

Шлакобетонные блоки – характеристики и назначение материала

Одна из причин повышенной популярности шлаконаполненных бетонных блоков – низкая стоимость материала. Она связана с применением в процессе производства отходов металлургических предприятий – шлаков.

Одновременно с традиционными компонентами, портландцементом и речным песком, применяются различные заполнители:

• бой кирпича;
• щебеночный отсев;
• гранитная крошка;
• различные шлаки и пепел;
• керамзитовые частицы.

Технологический процесс изготовления осуществляется различными путями:

• промышленным методом на специализированных предприятиях с обработкой изделий в сушильных камерах;
• в бытовых условиях из доступного сырья, применяя самостоятельно собранный станок для изготовления блоков.

На самодельном оборудовании можно изготавливать различные виды шлакобетонных изделий:

• полнотелые, обладающие повышенным запасом прочности. Они используются достаточно редко, так как хуже сохраняют тепло;
• пустотные, отличающиеся высокими теплоизоляционными свойствами. Для обеспечения прочности объем полостей не должен превышать 1/3 от суммарного объема изделия.

Габариты изделий определяются размерами формы. При самостоятельном изготовлении продукции размер формовочного ящика может быть любым. Однако многие отдают предпочтение стандартным габаритам, составляющим 19х18,8х39 см.

Увеличенный объем шлакобетонного блока позволяет значительно сократить продолжительность различных видов строительных работ:

• возведения капитальных стен;
• строительства внутренних перегородок.

Если необходимо самостоятельно изготовить шлакоблок, станок позволяет быстро решить поставленную задачу. Полученный материал обладает множеством достоинств:

• высокими теплоизоляционными характеристиками. Благодаря пониженной теплопроводности материал предотвращает потери тепла;
• увеличенными габаритами и небольшим весом. Это позволяет легко транспортировать изделия и быстро возводить из них стены;
• устойчивостью к развитию микроорганизмов. Это достигается за счет свойств шлака, входящего в структуру блока;
• низкой ценой. Шлакоблочный станок своими руками позволяет изготовить изделия, которые дешевле покупных блоков.

У материала имеются и слабые стороны:

• низкая долговечность. Период эксплуатации строений из шлакобетона составляет до трех десятилетий;
• уменьшенный запас прочности. Характеристики материала позволяют возводить строения высотой не более двух этажей;
• появление трещин под воздействием сдвигающих усилий. При усадке происходит растрескивание по шлакоблочному массиву.

Для обеспечения привлекательного внешнего вида строений шлакоблочная поверхность нуждается во внешней облицовке. Указанные недостатки не останавливают застройщиков, которые желают при небольших расходах построить хозяйственное строение или малогабаритное здание за ограниченное время.

Шлакобетонные блоки – свойства стройматериала

Как построить дом из керамзитобетонных блоков своими руками?
Шлакобетонные блоки представляет собой стройматериал, полученный по технологии вибрационного прессования. Наряду с цементом и песком, для изготовления используются следующие виды наполнителя:

• шлаки, являющиеся отходами металлургических предприятий;
• отсев из гранита и щебенки;
• кирпичные отходы;
• речной щебень;
• частицы керамзита.

• по промышленной технологии, предусматривающей температурную обработку и пропаривание;
• в домашних условиях, используя самодельный станок для блоков.

Изготавливая шлакобетонные блоки на станке для производства блоков, можно получить продукцию, обладающую следующими преимуществами:

• повышенными теплоизоляционными характеристиками. Шлакобетон обладает низкой теплопроводностью и хорошо сохраняет тепло;
• увеличенными габаритами. Они позволяют быстро построить шлакобетонное здание, хозяйственную постройку или гараж своими руками;
• стойкостью к микроорганизмам и повреждению грызунами. Это обеспечивается за счет используемого наполнителя и структуры шлакоблочного массива;
• уменьшенной стоимостью. Самодельный шлакоблок дешевле, чем, например, используемый для строительства пеноблок, приобретенный в торговой сети.

Кроме того, шлакобетонный материал пожаробезопасен легко обрабатывается и гасит внешние шумы.

Наряду с достоинствами, шлакобетон имеет ряд недостатков:

• ограниченный срок эксплуатации. Долговечность шлакобетонного строения не превышает два с половиной десятилетия;
• пониженные прочностные свойства. Из шлакобетона возводят только одноэтажные и двухэтажные строения;
• растрескивается при сдвигах. В процессе усадки коробки трещины идут не по швам, а непосредственно по блокам.

Шлакобетон также имеет непрезентабельный внешний вид, нуждается в наружной отделке. Кроме того, шлакобетон нельзя использовать для устройства фундамента.

Как сделать вибростанок для шлакоблока своими руками

Многие задаются вопросом о том, должен ли быть станок для производства шлакоблока вибрирующим. Здесь можно смело ответить что, да, наличие вибростанка позволит делать шлакоблок наилучшего качества, без пустот внутри. Сам по себе чертеж вибростанка для шлакоблока не слишком сложен в освоении, а основными элементами вибрирующего станка, являются:

Матрицы для заливки раствора, которые крепится поверх виброустановки. Для изготовления матрицы под шлакоблок, потребуется взять стальной лист, толщиной не менее 0,2 мм. Лист металла разрезается на прямоугольники, имеющие следующий размер: 390х190 мм. Их количество определяется индивидуально, в зависимости от того, сколько именно матриц для шлакоблока необходимо сделать.

Обычно, на один вибростанок для блоков, устанавливается не более трех матриц. После сварки вырезанных кусков металла, остается предусмотреть внутри будущих матриц пустоты. С этой целью необходимо взять металлическую трубу 90 мм в диаметре, после чего разрезать её на 9 кусков, длиной по 190 мм. Для сварки труб друг к другу, следует использовать металлическую полосу.

На следующем этапе изготовления вибростанка для шлакоблока своими руками собирается пресс. Отказываться от его изготовления не стоит, поскольку посредством пресса для вибростанка, можно будет оказывать необходимое давление на засыпанную смесь в матрицу. Чтобы сделать пресс для вибростанка, потребуется вырезать прямоугольник из металла, точно по размерам: 385х185 мм. Затем, в таком же, как установлены трубы в матрице, в куске металла потребуется вырезать три ровных отверстия.

Сборка вибростола

Третий этап в изготовлении вибростанка для шлакоблока, включает в себя сборку вибростола. Здесь можно пойти двумя путями: сделать вибростол, с эксцентриками на осях и подрамником, или же заметно удешевить всю конструкцию.

В данном случае, прямо к столешнице сбоку, которая бы вмещала три матрицы, следует прикрутить крепления для электродвигателя, мощность которого не менее 0,5 кВт. Затем на валу двигателя крепится гайка с эксцентриком, что позволит во время работы мотора, создать необходимую вибрацию.

Очень важно при этом, при изготовлении вибростанка использовать электродвигатель закрытого типа. Если ничего другого под рукой нет, то следует предусмотреть из куска металла специальный фартук, который полностью накрывал бы двигатель, и вовнутрь него не попадала вода с раствором

Заключительным этапом в изготовлении вибростанка, является установка столешницы с двигателем на опоры. Для этого нужно будет из металлического уголка сварить раму, внизу неё, по желанию, легко можно прикрепить колеса, если нужно иметь под рукой передвижной вибростанок для шлакоблока.

Классификация вибропрессов

Виброоборудование для производства блоков изготовляется многими крупными компаниями и небольшими фирмами, многие из которых вносят в конструкцию ряд усовершенствований, что делает затруднительным четкую классификацию этих устройств.

Однако на основании ряда критериев имеется возможность выделить основные классы вибропрессов.

Мобильные вибропрессы хорошо подходят для тёплых климатических зон, где могут эксплуатироваться под открытым небом

По типу формирования блочных изделий:

• мобильные;
• стационарные.

Станина мобильного вибропресса при помощи колесного шасси предоставляет возможность формировать шлакоблок непосредственно на поверхности строительной площадки, которая становится частью его конструкции. В мобильных вибростанках, которые в народе именуют «несушкой», матрица, на которую давит пуансон, прижимается непосредственно к полу. После завершения цикла изготовления матрица поднимается, оставляя изготовленную продукцию на поверхности, передвигается на необходимое расстояние, и процесс повторяется.

К мобильным вибропрессам предъявляется ряд требований, сужающих сферу их применения:

• для развертывания вибростанка требуется строительная площадка площадью от 300 кв. метров;
• рабочая поверхность вибростанка должна быть ровной, поскольку она отвечает за формирование одной из сторон продукции;

В зависимости от того, какие задачи ставятся перед вибропрессом, конструкция этого станка может существенно отличаться

• применение дозатора и смесителя для мобильных вибростанков представляет собой сложную инженерную задачу;
• если продукцию предполагается вывозить за пределы действующей стройплощадки, необходимо, кроме изготовления, организовать её складирование.

Конструкционно стационарные вибростанки подразделяются на устройства, использующие поддоны и обходящиеся без него. Вибропрессы с поддоном, который является формообразующим элементом агрегата, считаются более универсальными. Они характеризуются меньшим количеством ограничений по использованию (единственный недостаток вибростанков с поддонами – необходимость наличия достаточного запаса поддонов требуемой конфигурации).

По типу привода вибропрессовочные станки делятся на устройства с:

• автоматизированным приводом;
• ручным приводом.

Для организации производства и достижения полноценной производительности необходимо иметь большие производственные площади

В конструкциях с ручным приводом избыточное давление создается с использованием мускульной силы при помощи системы рычагов. Именно такие станки пользуются популярностью при их самостоятельном изготовлении, однако они отличаются существенным недостатком: ограниченностью ассортимента. Другими факторами, ограничивающими сферу использования вибропрессов с ручным приводом, считается недостаточное качество изделий (по причине невозможности достижения требуемого уплотнения смеси), а также большие физические нагрузки на обслуживающий персонал.

Разновидности и плюсы шлакоблоков

Шлакоблоки — это популярная разновидность строительных материалов, которые создаются посредством застывания бетонной смеси в специальной форме или с помощью технологии вибропрессования. Само название происходит от названия наполнителя, в качестве которого может применяться обычный печной или доменный шлак.

По мере развития строительных технологий ассортимент используемых наполнителей сильно расширился, хотя прежнее название осталось неизменным. Выбор наполнителя определяет эксплуатационные свойства и стоимость продукции. В настоящее время в продаже предлагаются монолитные или пустотелые шлакоблоки. Представители первой группы характеризуются повышенной прочностью, но стоят гораздо дешевле, чем монолитные модели. Чаще всего они применяются при обустройстве фундаментов.

Бетонная смесь, которая используется при создании блоков, может включать в себя золу, шлак и ряд других отходов от горения угля. Чтобы изготовить качественный материал в домашних условиях, можно взять такие наполнители, как отходы кирпичей, опилки, керамзит, перлит, гравий и другие.

Кстати, в составе шлакоблоков необязательно должны присутствовать шлаки. Наполнители могут быть самыми разными, а наименование остаётся прежним.

Из ключевых достоинств шлакобетонных блоков выделяют следующие:

1. Прекрасная тепло- и звукоизоляция стен.
2. Невысокая стоимость — шлакоблоки гораздо дешевле, чем традиционный кирпич, пеноблоки или любой другой строительный материал.
3. Простота монтажа и удобство дальнейшего использования.
4. Отсутствие сложностей в самостоятельном изготовлении. Создать комплект хорошего строительного материала можно своими руками. Это открывает частным застройщикам широкие возможности для возведения самых различных построек без использования услуг каменщиков. (кстати, один блок может заменить 3−5 кирпичей).

Классификация вибростанков

Данный подвид строительного оборудования массовому потребителю практически незнаком, но вибропрессы изготовляются многими отечественными фирмами. Единого стандарта, касающегося принципов расчета конструкции, здесь нет, но классификация таких агрегатов существует, пускай даже условная. Вибростанки разделяются по следующим признакам:

• по способу управления (от ручных до полностью автоматизированных);
• по количеству производимых блоков за один рабочий цикл;
• по типу производимой продукции (пустотелой/монолитной);
• по степени удобства и практичности в эксплуатации.

С точки зрения последнего фактора вибропрессы промышленного производства подразделяются на три подкласса. Наиболее простое и конструктивно примитивное оборудование предполагает в основном ручной труд, с его помощью можно производить один шлакоблок за рабочий цикл. Такая производительность относительно невысокая, потому что за рабочую смену вы сможете сделать лишь 50 строительных блоков.

Самой важной частью станка является форма

Профессиональный вибростанок для блоков может производить более трех единиц готовой продукции за цикл. Будучи оснащенным множеством дополнительных устройств и приспособлений, высокопроизводительный вибростанок существенно облегчает рабочий процесс, предполагая использование минимальных объемов ручного труда.

Стоимость таких устройств может сильно разниться, ведь они ориентированы на разные категории потребителей. Станки бюджетной категории отличаются настолько простой конструкцией, что некоторые специалисты предпочитают делать такие агрегаты самостоятельно. При этом технические характеристики самодельных вибростанков по важным эксплуатационным характеристикам не уступают заводским.

Состав смеси

Производство шлаковых блоков в домашних условиях обязывает мастера придерживаться конкретного состава, а также определенных пропорций всех компонентов. Так, вяжущим ингредиентом в данном материале обычно выступает цемент маркой не ниже М400. Что касается наполняющего компонента, то он может полностью состоять из шлака либо быть смешанным. Последний вариант получается, если добавить небольшое количество щебенки, песок (простой или керамзитный), колотый кирпич и керамзит мелкой фракции.

При изготовлении шлакоблоков нужно соблюдать такие пропорции:

• 8-9 частей наполняющего компонента;
• 1.5-2 части вяжущего ингредиента.

К примеру, из 9 частей не меньше 6 приходится именно на этот компонент, а остальной объем приходится на щебенку и песок. В теории при самостоятельном изготовлении допустимо использовать бетонный или кирпичный бой, отсев.

Стандартными пропорциями шлакоблока являются:

• 2 части песка;
• 2 части щебенки;
• 7 частей шлака;
• 2 части портландцемента маркировкой М400.

Что касается воды, то ее принято добавлять в примерном соотношении 0.5 части. В результате получается полусухой раствор. Чтобы убедиться в его высоком качестве, нужно взять небольшую горсть и кинуть на жесткую поверхность. Если брошенный комок рассыпался, но в условиях сжатия снова обрел прежнюю форму, то состав можно считать пригодным для дальнейшего применения.

Если же планируется получение цветного шлакоблока, то рецепт дополняется крашеным мелом или кирпичной крошкой. Чтобы повысить прочностные характеристики данного материала, применяют специальные пластификаторы. В некоторых случаях обращаются к добавлению гипса, золы или опилок.

Специфика производства строительных блоков вибропрессованием

Вибропресс представляет собой устройство, в котором используется принцип формирования изделий при помощи вибратора методом создания избыточного давления («пригруза»).

Вибропрессование предполагает использование жёсткой бетонной смеси, способствующей изготовлению максимально прочных, долговечных и надежных изделий. Поскольку данная технология использует «пригруз», появляется возможность применения крупнофракционных заполнителей, включая материалы, являющиеся отходами различных производств. Использование керамзита, шлака, древесных опилок, кирпичного боя, отсева уменьшает себестоимость изготовления строительных блоков. Вибропресс предполагает использование жесткой матрицы, благодаря чему геометрические размеры блоков получаются более повторяемыми, что положительно сказывается на скорости и качестве возведения несущих конструкций.

Последовательность операций при использовании вибропрессовочного оборудования:

• приготовленная рабочая смесь засыпается в специальную мерную форму;
• отмеренная порция смеси попадает в формовочную матрицу, где под воздействием пуансона уплотняется, при этом пропорция воздуха в полусухой смеси уменьшается более чем вдвое (до 25%);
• во время уплотнения смеси включается вибромеханизм, при этом комбинация давления и вибрации формирует максимально плотное цементное тесто, в котором частички заполнителя размещаются на минимальном расстоянии друг от друга, при этом концентрация воздуха в смеси уменьшается до 3-5%;

Так как рабочий процесс сопровождается высоким давлением на смесь, в качестве заполнителей могут использоваться различные, в том числе крупнофракционные, материалы

• воздействие пуансона длится не более минуты, после чего формируемое изделие с помощью выпрессовщика выдавливается из матрицы (как вариант – матрица поднимается вверх, а изделие остается на специальном поддоне;
• получившиеся блоки подвергаются сушке (естественным путем либо при помощи пропаривания).

Сушка

Сушка является еще одним важным этапом изготовления шлаковых блоков. На сам производственный процесс обычно уходит примерно 2-4 суток. Достаточные прочностные характеристики, которые позволяют переходить к применению блоков, как правило, достигаются через 28 дней. Именно такое количество времени необходимо, чтобы получить качественный строительный материал, пригодный для проведения тех или иных работ. Также шлакоблоки могут высыхать и естественным путем. Как правило, данный процесс имеет место при простом методе изготовления материалов (в обычных формах).

Для сушки шлакоблоков нередко используют специальные камеры, которые предупреждают растрескивание в процессе их затвердевания. Чтобы блоки не покрылись трещинами, их надо время от времени смачивать. Данный процесс особенно актуален, если производственный процесс осуществляется в жаркую погоду.

Разновидности строительных блоков

Кирпич по-прежнему остается основным материалом при строительстве высоток, но для малоэтажного строительства дешевле использовать другие стройматериалы. Если исключить древесину, которая нынче дорогостояща, выбор все равно будет разнообразным. Современные стеновые материалы изготавливают из:

• пенобетона;
• шлакобетона;
• газобетона;
• керамзитобетона.

Таблица сравнения характеристик блоков

В качестве наполнителя шлакоблоков используют самые различные и порой экзотические материалы, являющиеся отходами производств: отсев, стеклянный и кирпичный бой, опилки, древесную щепу.

Рассмотрим для начала, как самостоятельно изготавливаются керамзитоблоки и шлакоблоки, как наиболее бюджетные среди всех вышеперечисленных стройматериалов.

Основные требования к производству шлакоблока

Стандартные размеры изделия составляют 180*90*390 мм, каждый блок имеет, как правило, 3 отверстия. Технология производства предусматривает использование цементного раствора типа М400, а также добавления необходимой пропорции доменного шлака и песка. Производство шлакоблоков предусматривает изготовление вручную и использование станка для шлакоблока. Стоит отметить, один мешок цементной смеси позволяет изготовить около 36 блоков. Изделие должно быть идеальной формы, иначе маленькие неровности или отклонения могут привести к плохой кладке стен. Для получения правильной геометрии, форма для шлакоблока заполняется до конца с небольшой горкой, в процессе вибрации раствор усядется и ляжет ровно. Раствор изготавливают в следующей пропорции:

• 7 частей шлака;
• 2 части песка;
• 1, части цемента;
• не более 3 частей воды.

Из дополнительных компонентов еще можно добавить золу, битый кирпич, опилки или гипс. А вот для увеличения влагоустойчивости и прочности изделия можно добавить пластификатор (смотри пример на фото), достаточно всего 5 грамм.

Если вы планируете изготовить строительный материал самостоятельно, важно знать, что процесс производства лучше выполнять в помещении, где можно нормально высушить полученный материал. Помещение под производство шлакоблоков желательно выбирать недалеко от объектов, занимающихся добычей песчаных карьеров или цементных заводов

Помещение под производство шлакоблоков желательно выбирать недалеко от объектов, занимающихся добычей песчаных карьеров или цементных заводов.

Вибропрессование и вибролитье

Схема вибростола и просеивателя песка.

Вибропрессование – уплотнение полусухой бетонной смеси, когда последняя, находясь в пресс-форме, подвергается давлению сверху и, одновременно, вибрационным нагрузкам. Производство при этом методе легко автоматизируется. Сам процесс производства выглядит следующим образом:

• в пресс-форму (матрицу) помещается полусухая бетонная смесь;
• пуансон, вибрируя вместе со станиной, начинает давить на смесь;
• после полного уплотнения смеси вибрации прекращаются;
• пуансон, а затем и матрица поднимаются вверх, оставляя готовое изделие.

Этот метод явился толчком к созданию широчайшего спектра строительных изделий. Вот далеко не полный список этих изделий: строительные блоки, тротуарная плитка, панели, колонны, кирпичи, бордюры, столбы и т.д. Все эти изделия отличаются такими положительными свойствами:

• прочность;
• износостойкость;
• высокая плотность структуры;
• морозостойкость;
• устойчивость к внешним воздействиям.

Схема стола-вибратора.

Вибролитье – производство строительной продукции за счет вибрации бетонной смеси на специальном устройстве, вибростоле. Бетонную смесь заливают в резиновую или пластиковую форму и устанавливают на непрерывно вибрирующую поверхность вибростола. Чтобы не происходило отбивки от стенок формы, амплитуда вибраций должна быть постоянной. Необходимо строго следить за наполнением форм смесью, иначе неизбежен брак.

После виброобработки формы снимают и отправляют в теплое место для выстаивания (сушки) на 46-47 часов. Затем начинается процесс распалубки: изделия в формах помещают в водяную ванну, а затем специальными приспособлениями осуществляется отбивка изделий из форм. Процесс очень трудно автоматизировать. Для увеличения морозостойкости приходится добавлять пластификаторы и модификаторы, увеличивать количество цемента.

Вибролитье чаще применяют при производстве тротуарной плитки, особенно цветной, и брусчатки. Его применяют для мощения площадей и тротуаров, укладывают на пешеходные дорожки. Такие изделия имеют презентабельный вид, но не очень высокие эксплуатационные качества. Зимой они покрываются тонким слоем льда, могут растрескаться под действием замерзшей воды. В отличие от них, те же качества плитки, изготовленной методом вибропрессования, значительно выше.

Изготовление станка своими руками

Чтобы сделать своими руками станок для шлакоблоков, потребуются следующие инструменты и материалы:

• Болгарка.
• Сварочный аппарат.
• Разметочные инструменты.
• Слесарные инструменты.
• Стальной лист толщиной 3-5 мм.
• Трубы диаметром 7-9 см.
• Профильные трубы диаметром 3-5 см.
• Электрический мотор, который будет выполнять функцию вибратора.

Порядок изготовления вибропресса:

Изготовление формы

Стандартная форма сваривается своими руками из листового металла по размерам шлакоблока. Предварительно необходимо раскроить металл болгаркой, а затем произвести примерку составных частей. Рекомендуется сразу же делать двойную конструкцию, для производства двух блоков одновременно. На пластинах, внутри формы, закрепляются трубы, служащие заполнителями пустот. Они завариваются заглушками с обеих сторон. Труб может быть две или три. Их количество зависит от используемого диаметра. Например, если диаметр труб составляет 100 мм, то размеры шлакоблока позволят разместить в нем только 2 таких трубы.

Высота труб соответствует высоте стенок конструкции. Пластины имеют высоту около 6 см. Они располагаются вертикально, в верхней части формы. Пластины не только соединяют между собой трубы, но и служат ограничителями крышки в процессе вибрирования. Они не будут препятствовать снятию формы, так как находятся в ее верхней части.

Готовая конструкция должна закрываться металлической крышкой. В крышке необходимо прорезать отверстия своими руками, диаметр которых немного превышает диаметр труб. Также на крышке приварены ручки для удобства снятия.

Изготовление основания

Своими руками изготовить основание можно из обычной или профильной трубы. Вначале из профильных труб сваривается опорная рама, которая будет стоять на земле. К раме привариваются вертикальные стойки, соединяемые в верхней части поперечиной. Это будет одновременно ручка и опора для подъемного устройства. Форма способна свободно перемещаться на вертикальных стойках благодаря особому виду соединения со стойками.

На основании рекомендуется установить колесики. С их помощью можно будет передвигать устройство после подъема формы. Таким образом, свежие шлакоблоки будут оставаться на том месте, где были произведены, а станок будет изготавливать очередные изделия уже на другом месте.

Монтаж подъемного механизма

Такой механизм обеспечивает быстрое снятие готовых блоков из станка. Наиболее простым решением является приваривание к форме обычных ручек. В этом случае достаточно просто поднимать конструкцию своими руками, освобождая блоки. Более удобной системой является использование рычагов. На верхнюю ручку крепится рычаг, обеспечивающий поднятие формы. При этом форма перемещается по вертикальным стойкам. Подняв форму, станок перемещают на другое место.

Установка вибратора

На вибростанок крепится электродвигатель. Его можно закрепить болтовым соединением, либо изготовить для его установки специальную площадку. Такой вибратор ни с чем не соединяется, но воздействует вибрацией на залитый в станок раствор.

Вибратор для станка

В качестве вибратора для станка можно использовать любой электродвигатель, на оси которого установлен эксцентрик. Это может быть металлическая пластина со смещенным центром тяжести или какой-либо груз. Для смещения оси достаточно просверлить в пластине пару отверстий. Без эксцентрика создание вибрации будет невозможным. Вибратор должен жестко крепиться к станку. Своими руками вибратор можно сделать из двигателя стиральной машины или пылесоса.

Если подходящих б/у двигателей найти не удалось, то в магазине можно купить электрический настольный наждак с двумя шлифовальными дисками. Вместо точильных дисков нужно установить эксцентрики, смещенные в одну сторону. Так как этот прибор уже имеет удобные крепежи, для установки на станок, его использование более предпочтительно.

Работа станка

Станки для шлакоблока работают по следующему принципу:

• Форма наполняется полужидким раствором с учетом того, что готовый блок после вибрации даст небольшую усадку.
• Формы закрываются сверху крышками.
• На 10-15 секунд включается электромотор, в результате чего раствор подвергается воздействию сил вибрации.
• Формы снимаются вручную или с помощью системы рычагов. Готовые блоки остаются лежать на местах их изготовления.

Воспользовавшись данной информацией, можно своими руками изготовить вибростанок для производства недорогих шлакоблоков. Готовые изделия должны не менее суток находиться в неподвижном состоянии, после чего их можно переносить на место постоянного хранения. Несмотря на то, что максимальной прочности шлакоблок достигает через месяц после изготовления, уже через неделю его можно применять для кладки всевозможных сооружений.
