Как сделать вибростанок для производства блоков своими руками?

Строительство загородных домов пользуется большой популярностью. В качестве строительных материалов люди все чаще используют каменные изделия. Они создают альтернативу дорогостоящему и менее прочному в эксплуатации дереву. Сегодня можно использовать при строительстве частного дома не только кирпич, но и различные блоки, которые стоят дешевле.

При строительстве можно существенно сэкономить средства на покупке готовых блоков, если заняться их производством самостоятельно. К тому же после постройки дома останется все необходимое для производства оборудование, которое можно применить для небольшого частного бизнеса.

Процесс производства блоков

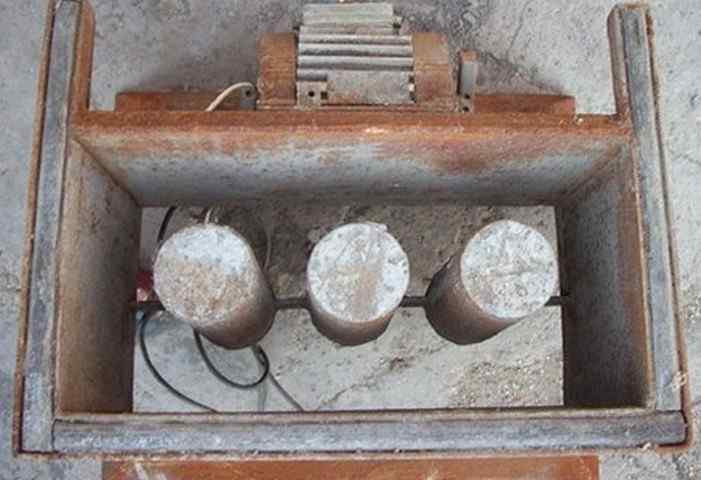

Вибростанок для производства блоков.

Состав бетонного раствора для таких блоков (в частях):

• шлак (лучше доменный, без золы и угля) – 14 частей;
• песок крупный (керамзитовый) – 4 части;
• гравий с размером гранул 5-15 мм – 4 части;
• цемент (М400-М500) – 3 части;
• вода – 3-6 частей.

В качестве наполнителя могут быть использованы шлак, отходы горения угля, отходы кирпича, керамзит, перлит, щебень, опилки и т.д

Важно следить за содержанием воды в смеси. Раствор при падении на землю должен рассыпаться, но при сжатии в кулаке вновь соединяться

Сначала перемешиваются сухие компоненты, а лишь потом к ним добавляется вода.

Последовательность операций при изготовлении блоков на вибростанке:

• в форму закладывается раствор с горкой;
• включается вибратор на 3-5 секунд, раствор осаживается;
• если раствора мало – добавить, вставить пуансон (прижим) и снова включить вибратор;
• формовка завершена, когда прижим сядет на ограничители;
• включить вибратор еще на 5-10 секунд и снять форму при еще работающем вибраторе.

Сохнуть блоки должны в течение 5-7 дней, но на полное затвердевание нужно около месяца.

Оборудование для производства шлакоблока

Как сделать деревянную бочку своими руками — пошаговая инструкция и чертежи
Производство шлакоблока на специальном оборудовании не составит большого труда. Процесс отлива на станке для производства шлакоблоков происходит следующим образом:

1. Подготавливается рабочая смесь, состоящая из цемента, воды и наполнителей. Последние необходимо пропустить через сито, удаляя крупные ингредиенты. Вода не должна полностью заполонить раствор, наполнитель держится на полу в сухом состоянии. Консистенция выбирается самостоятельно, в зависимости от типа производства.
2. Смесь загружается в форму, уплотняется набивкой или специальным прессом для шлакоблока. В процессе необходимо следить за количеством смеси, при уплотнении она сжимается.
3. После чего, приготовленный формы блок изымается из формы.

Автоматическое производство шлакоблоков

Процесс сушки происходит в естественных условиях, через 24 часа возможно перемещать готовый материал на склад. Использование в строительстве доступно в течении неделе после производства, полное затвердевание наступает в течение месяца. Специальные добавки позволяют ускорить процесс затвердевания, максимальная влажность и прямые солнечные лучи позволять твердеть шлакоблоку быстрее.

Существует множество конструкций, оборудования, станков для производства шлакоблоков. Самостоятельно изготовить станок представляется возможным при использовании следующих элементов:

• подготовленная шлакоблочная матрица для формовки раствора;
• необходимые материалы и инструмент;
• вентилируемое помещение с выравненным полом.

Предлагается множество разновидностей конструкций станков для изготовления своими руками, чертежи которых, доступны на просторах сети

Важно перед изготовлением подсчитать необходимые объёмы производства, для собственных нужд достаточно произвести оборудование простого типа

Небольшой объем производиться изготовленной вручную матрицей. Материал может быть любой доступный – от твердых пород дерева до листового металла. Такой процесс требует утрамбовки материала вручную. Шлакоблочные станки имеют модификацию с вибромотором, который значительно сохранит трудовые затраты при производстве, ускорит процесс. Включенный электродвигатель с вибро конструкцией на несколько секунд позволяет заполнить объём в формы, досыпая вовремя наполнитель.

Для того, чтобы изготавливать продукт не только в использовании собственных нужд, понадобится полноценный станок для шлакоблоков. Конструкция потребует наличия в арсенале следующих инструментов:

• углошлифовальная машинка;
• сварочный аппарат;
• инструмент для разметки.

Согласно чертежам, конструкция сваривается и обрабатывается болгаркой. Устройство станка для изготовления шлакоблоков может содержать вибромотор, прикрепленный в нижней части. Для удобства выводится пульт управления и зажимной механизм.

Форма станка

Заливка подготовленной смеси производится в форму. Шлакоблочный станок, изготовленный своими руками, требует правильно размеченной формы при заливке, открытая полость готового продукта имеет в составе 30% площади. Материалы формы:

• металлический уголок;
• стальной лист 5 мм;
• трубы диаметром 8 см.

Формы шлакоблочного станка

Каркас формы приготавливается из листового металла, разметка производится в соответствии с двойным размером детали. На подвесных пластинах устанавливаются трубы для заполнения технологических пустот блоков, края станка закрываются. Роль пластин в виде ограничителя, который выступает при работе устройства вибрирования. Крышка изготавливается под форму с отверстиями, диаметр которых должен быть немного больше самих труб. Ручки, установленные с разных сторон служат для подъема и опускания механизма.

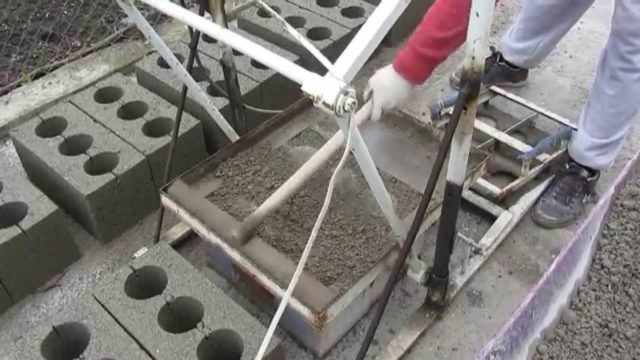

Самодельный станок для изготовления блоков

Это устройство даст возможность получать более надежные строительные материалы, а также ускорить сам процесс производства. Сборка его не обещает особых трудностей при изготовлении, однако такое оборудование будет в состоянии поспорить даже с заводскими аналогами.

Самый элементарный вариант вибропрессовочного станка состоит из матрицы, ручного пресса и вибратора. Чтобы минимизировать физические нагрузки, «давилку» легко усовершенствовать — применить рычажную систему.

Материалы, инструменты

Чтобы собрать станок для изготовления блоков, необходимо подготовить и/или приобрести:

• листовой металл, минимальная толщина — 3 мм;
• трубы для пустот, диаметр — от 8 до 10 мм;
• швеллера, полосы металла (3 мм);
• электродвигатель (до 1 кВт);
• болгарку, диск для металла;
• сварочный аппарат;
• слесарный инструмент;
• тиски;
• шплинты;
• крепеж: болты, гайки, шайбы.

Размеры и форму матрицы выбирают самостоятельно, так как эти параметры зависят лишь от масштабов производства блоков.

Как делают оборудование?

Изготовление самодельного вибропрессовочного станка происходит по такому сценарию:

1. Из листового металла болгаркой вырезают заготовки для стенок формы, а также для внутренних перегородок. К высоте прибавляют лишние 50 мм, они будут необходимы для трамбовки бетона.
2. Трубу режут на такое количество отрезков, сколько необходимо для пустот всех кирпичей, изготавливаемых одновременно. Каждый из них должен иметь по три отверстия. Длина каждого элемента меньше высоты матрицы: разница составляет 3-5 мм.
3. Цилиндрические отрезки превращают в конусные. Трубы сначала разрезают до середины, затем обжимают заготовки в тисках. Теперь черед сварочных работ: это соединение сторон обжатых труб, глухое заваривание элементов с двух сторон.
4. Следующий шаг — соединение каждых трех заготовок металлическими пластинами. Затем добавляют с обоих краев «трубчатого» ряда по пластине для крепления к стенкам. В них делают отверстия для фиксации к проушинам.
5. Посередине каждого отсека делают пропилы. С внешней стороны формы приваривают проушины. Они дают возможность временного крепления труб для получения пустот. В этом случае, убрав цилиндры, можно делать полнотелые шлакобетонные блоки.
6. Сваркой снаружи длинной (либо поперечной, это зависит от размеров станка) стенки приваривают четыре болта для фиксации электродвигателя-вибратора. Сверху приваривают металлический фартук, а по краям — лопасти.
7. Из толстой пластины делают пресс с ручками и отверстиями для труб-ограничителей. Диаметр их немного больше, чем у труб: пресс должен опускаться вглубь матрицы на 50-60 мм, но не более.
8. Монтируют двигатель. На вал приваривают эксцентрики. Это болты, которые фиксируют параллельно валу, оставляя место для гаек. Оси крепежей должны совпадать. На болты накручивают гайки, они дадут возможность изменять силу и частоту вибрации.
9. Станок чистят, полируют, грунтуют, сушат, потом окрашивают. Последние необходимые операции — шплинтование (стопорение) резьбовых соединений, заземление электрической части.

Производительность

Этот агрегат не сможет гарантировать больших объемов продукции, однако и цели такой в домашнем хозяйстве обычно не ставят. Говорят, что работая вдвоем с матрицей на несколько шлакобетонных блоков, за день можно изготовить десятки камней. Тут цифры очень разнятся, поэтому приводить их в качестве примера не имеет смысла.

Способы формовки

Баня из керамзитобетонных блоков своими руками: пошаговая инструкция и лучшие проекты с 52 фото и 2 видео

Фабричные формы для заготовки шлакоблоков делают из железобетона или стали. Такие детали легко выдерживают вес раствора в большом объеме. Что касается форм, подготовленных своими руками, то они чаще всего изготавливаются из древесины или листов стали. Подобные элементы в большей мере играют роль особой опалубки.

Чтобы сэкономить на сырье и свободном времени, формы в основном собирают без днища. Под них можно подложить простую пленку. Благодаря такому методу можно существенно упростить весь процесс формирования блоков. Нужно помнить о том, что сами формы должны быть сделаны из идеально ровных древесных деталей. Рабочей поверхностью при этом будет выступать бетонная основа, стол с ровной и гладкой столешницей или лист железа, который также не имеет никаких дефектов.

Рассмотрим подробнее, как изготовить форму под шлаковые блоки:

• нужно выбрать отшлифованные доски длиной 14 см (ширина должна быть кратной этому параметру);
• далее при помощи ножовки нужно отделить отрезки, которые потом будут играть роль поперечных перегородок;
• потом понадобится соединить отрезки с продольными элементами, чтобы получился каркас прямоугольной формы;
• далее нужно раскроить лист стали или любой другой материал с гладкой поверхностью на отдельные пластинки размером 14х30 см;
• во внутренней части получившейся конструкции проделывают распилы, которые будут выступать в качестве пазов, ширина которых равняется габаритам разделяющих планок;
• затем отрезки, ответственные за разделение, фиксируют в распилах, создавая форму для изготовления 3 и более шлаковых блоков.

Чтобы получившаяся емкость для затвердевания раствора служила как можно дольше, на завершающем этапе и металлические, и древесные конструкции советуют покрывать краской на масляной основе. Подобная форма подойдет для подготовки шлакоблоков, габариты которых составляют 14х14х30 см.

Как сделать форму для блоков?

На производстве формы изготовлены из железа или стали, чтобы они могли справляться с большими объемами раствора, доходящими до нескольких тонн. Для производства таких блоков своими руками можно использовать деревянную форму. По сути, должна получиться опалубка, в которую будет заливаться шлакоблочная смесь.

Необходимо учитывать толщину деревянных листов при замерах, чтобы размерами будущего шлакоблока являлась внутренняя часть формы.

Как правило, чтобы шлакоблок было удобнее вынимать, форму делают без дна, подкладывая под низ пленку. Но необходимо следить за тем, чтобы поверхность основания была ровной, впрочем, как и деревянные части. В роли поверхности может выступать ровный стол, бетонная поверхность или лист железа.

Для возведения несущих стен используют пустотелые блоки, для чего применяют путые бутылки, формирующие пустоты, их предварительно наполняют водой для того, чтобы они не всплывали из раствора.

Форма станка

Как сделать шлакоблоки своими руками

Станки для изготовления шлакоблоков различаются сложностью конструкции.

Это может быть разборное устройство из дерева или металла. Оно имеет разные размеры в зависимости от количества блоков, которые будут изготавливаться одновременно. Такую конструкцию можно изготовить своими руками, для производства пустот используются бутылки необходимого диаметра, наполненные водой. В этом случае вибропресс не используется.

Другой вариант – это вибростанок, состоящий из формы, расположенной на столе или специальной подставке. Оборудовано данное устройство двигателем и может быть оснащено подъёмным механизмом для изъятия готовой продукции из формы.

В качестве формы для изготовления шлакоблоков используются конструкции из дерева или металла. Стандартом считается размер 390×190×190 мм, но можно выбрать габариты на своё усмотрение.

Так как при прессовании произойдёт небольшая усадка, необходимо, чтобы высота формы превышала высоту изготавливаемого блока на 5 мм.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции

К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа, гетинакса, текстолита.

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками

Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды. Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы

Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Особенности материала

Шлакоблок – это такой строительный материал, который зарекомендовал себя как один из наиболее долговечных и неприхотливых. Он имеет немалые габариты, особенно если поставить рядом обычный кирпич. Изготовить шлаковые блоки можно не только в заводской обстановке. Некоторые мастера берутся за такую работу в домашних условиях. Если четко придерживаться технологии, получаются качественные и крепкие блоки, из которых можно построить дом или какую-либо надворную постройку.

Если было принято решение о самостоятельном изготовлении подобной продукции, то следует учесть ряд ее особенностей.

• Шлакоблок – пожаробезопасный материал. Он не воспламеняется сам, и не усиливает уже действующее пламя.
• Из действительно качественных блоков получаются долговечные и устойчивые дома/хозяйственные постройки. Таким строениям не навредят ни суровые климатические условия, ни ураганы, ни постоянные порывистые ветра.
• Ремонт шлакоблочных построек не требует лишних сил и свободного времени – все работы возможно провести в короткие сроки.
• Шлакоблоки отличаются и своими крупными размерами, благодаря которым постройки из них возводятся очень быстро, что радует многих строителей.
• Данный материал отличает долговечность. Здания, построенные из него, могут простоять более 100 лет, не утратив прежних характеристик.
• Еще одной особенностью шлакоблока является его шумоизоляционная составляющая. Так, в жилищах, изготовленных из данного материала, нет назойливых уличных шумов.

• Производство шлакоблоков осуществляется с применением различного сырья, поэтому подобрать оптимальную продукцию возможно для любых условий.
• Отличает шлакоблок и то, что он не подвергается нападкам разного рода паразитов или грызунов. Кроме того, он не подвергается гниению, поэтому его не приходится промазывать антисептическими растворами и другими подобными составами, предназначенными для защиты основы.
• Несмотря на приличные габариты, такие блоки имеют небольшой вес. Данную особенность отмечают многие мастера. Благодаря легковесности эти материалы возможно беспроблемно перемещать с одного места на другое, не вызывая кран. Однако нужно учесть, что некоторые разновидности такой продукции все же являются достаточно тяжелыми.
• Шлакоблоку не страшны низкие температуры.
• Отличает данные блоки и их высокая теплоемкость, благодаря которой из них получаются уютные и теплые жилища.
• Скачки температур не наносят вреда шлакоблоку.

Шлакоблочные постройки обычно отделывают декоративными материалами, чтобы придать более эстетичный вид

Однако тут очень важно помнить, что шлакоблок нельзя покрывать обычной штукатуркой (любые «мокрые» работы с данным материалом проводить не следует). Также можно использовать особый декоративный блок, который нередко применяют вместо дорогостоящей облицовки. При работе со шлакоблоком важно брать в учет одну важную особенность – такой материал характеризуется большим водопоглощением, поэтому его нужно защищать от контакта с влагой и сыростью

В ином случае блоки со временем могут разрушиться. К сожалению, геометрия шлаковых блоков оставляет желать лучшего. Именно поэтому, выкладывая перекрытия из такого материала, вам придется постоянно корректировать отдельные элементы – подрезать их и пилить. Шлакоблоки имеют относительно низкую стоимость.

Этапы изготовления форм для блоков своими руками

Для изготовления металлических матриц понадобится листовая сталь б-3 мм и металлическая труба D 8 мм для формирования пустот, а также болгарка, сварочный аппарат, другие рабочие инструменты.

• Подготавливаются заготовки для стенок. Их можно вырезать в домашних условиях болгаркой 450х210 и 220х210 по 2 заг. Дно формы должно иметь бортик высотой 3-3,5 см и ручку. На стенках делаются насечки (ф.3 ).
• Для изготовления пустот потребуются цилиндры (фото 4). Для этого, от трубы отрезается нужное количество заготовок из расчета 3 ед. на 1 блок. Высота должна быть на несколько мм меньшей от высоты стенок. Для придания трубной заготовке конусной формы, с одной стороны нужно до половины разрезать трубу и зажать тисками. Каждую трубную заготовку нужно заварить с обеих сторон, получатся пустотелые заглушенные цилиндры (заполнители). Они привариваются к планке, затем вставляются в форму и планка приваривается к стенкам формы (ф. 5).
• Заваривать все швы необходимо снаружи.
• Из толстостенной пластины делаем пресс с отверстиями с диаметром, превышающим диаметр пустотных цилиндров. Пресс должен заходить на матрицу, примерно на 50 мм. К прессу привариваются ручки (фото 6).

Готовые формы для блоков своими руками не требуют больших затрат. С ними могут работать люди, не имеющие особенной квалификации. Главное, выполнить правильный замес и уплотнить содержимое.

Выбираем, какой применять станок по изготовлению шлакоблоков

Определяясь с устройством, стоит рассмотреть следующие варианты конструкции:

• упрощенное приспособление, обеспечивающее возможность изготавливать блочные изделия в бытовых условиях;
• усовершенствованный агрегат, в конструкции которого предусмотрен механизм трамбования и извлечения готовой продукции.

Выбор оптимального варианта осуществляется в зависимости от потребности и наличия денежных средств.

Упрощенный шлакоблочный станок своими руками – чертежи и рекомендации

При небольшой потребности в материале нет необходимости изготавливать сложный агрегат, укомплектованный вибромотором и специальными механизмами. Упрощенный метод позволяет изготавливать продукцию в специальных формовочных ящиках.

Технология предусматривает выполнение следующих работ:

1. Сборку литформ и промасливание поверхности внутри ящика.
2. Заливку в разборные емкости шлакоблочного раствора.
3. Выдержку на протяжении 5–6 часов до схватывания состава.
4. Разборку ящика и аккуратное извлечение.
5. Сушку изготовленной продукции под навесом или в помещении.

Вибропресс в производстве шлакоблока

Вибропресс представляет собой мощную столешницу, которая оснащена специальными пружинами

Вибропресс представляет собой мощную столешницу, которая оснащена специальными пружинами. В промышленных масштабах такое оборудование всегда под рукой, а вот в домашних условиях нет. Для того, чтобы сделать вибростанок для производства шлакоблоков понадобится:

• электродвигатель с двумя валами высокооборотный, с мощностью не менее 0,5 кВт;
• болгарка и электросварка;
• лист железа (толщина 3 мм);
• арматура (диаметр 12 мм).

Процесс вибрации будет составлять не более 15 секунд, затем виброформа снимается в вертикальном положении и уже через сутки можно укладывать готовые блоки.

По сути, вибропресс для шлакоблока представляет собой обычную столешницу, оснащенную пружинами. Процесс вибрации происходит за счет смещения центра тяжести к эксцентрику (смотри пример вибропресса на фото)

Особенности самодельных станков

Виды оборудования для изготовления керамзитобетонных блоков:

1. Ручные вибрационные станки.
2. Передвижные механизированные станки.
3. Вибрационные столы.
4. Вибрационные прессы.

Ручные вибрационные станки

Состоят из электродвигателя и вибрационного стенда. Смесь укладывается в формы. Оборудование позволяет выполнять цельные или пустотные блоки. Техническая оснастка имеет стационарные или съемные пустотообразователи.

Недостатком служит небольшая мощность и малая производительность. Все процессы проходят при непосредственном участии человека. Мощность оборудования не превышает 2,0 кВт.

Передвижные механизированные станки

Оснащены вибрационным оборудованием для керамзитобетонных блоков мощностью от 2 до 10 кВт. Для перемещения служат прицепные или съемные ролики. Для выполнения дополнительных функций оборудуются модульными системами.

Достоинством является возможность свободного перемещения, малые габариты, небольшая стоимость.

Недостатком служит невысокая производительность и энергоемкость оборудования.

Вибрационные столы

Представляют собой пространственную конструкцию с электродвигателем и вибрационным устройством. Поверхность стола состоит из стального поддона. Для его изготовления используется стальной оцинкованный лист толщиной от 3 мм с бортами.

Формы с залитой смесью устанавливаются на поддон. Под действием вибрации раствор утрамбовывается и принимает необходимую форму. После этого изделия отправляют на сушку.

Достоинством вибрационных столов является простота устройства, обслуживания, минимальная стоимость оборудования.

Недостатком является низкая производительность и большая доля ручного труда.

Вибрационные прессы

Используются на промышленных предприятиях. Обладают мощностью до 500 кВт. Оборудованы автоматикой и приборами неразрушающего контроля готовых изделий.

Оборудование работает в автоматическом и полуавтоматическом режиме на всех этапах производства. Производительность достигает 150 и более кубометров изделий в смену.

Шлакобетонные блоки – характеристики и назначение материала

Одна из причин повышенной популярности шлаконаполненных бетонных блоков – низкая стоимость материала. Она связана с применением в процессе производства отходов металлургических предприятий – шлаков.

Одновременно с традиционными компонентами, портландцементом и речным песком, применяются различные заполнители:

• бой кирпича;
• щебеночный отсев;
• гранитная крошка;
• различные шлаки и пепел;
• керамзитовые частицы.

Технологический процесс изготовления осуществляется различными путями:

• промышленным методом на специализированных предприятиях с обработкой изделий в сушильных камерах;
• в бытовых условиях из доступного сырья, применяя самостоятельно собранный станок для изготовления блоков.

На самодельном оборудовании можно изготавливать различные виды шлакобетонных изделий:

• полнотелые, обладающие повышенным запасом прочности. Они используются достаточно редко, так как хуже сохраняют тепло;
• пустотные, отличающиеся высокими теплоизоляционными свойствами. Для обеспечения прочности объем полостей не должен превышать 1/3 от суммарного объема изделия.

Габариты изделий определяются размерами формы. При самостоятельном изготовлении продукции размер формовочного ящика может быть любым. Однако многие отдают предпочтение стандартным габаритам, составляющим 19х18,8х39 см.

Увеличенный объем шлакобетонного блока позволяет значительно сократить продолжительность различных видов строительных работ:

• возведения капитальных стен;
• строительства внутренних перегородок.

Если необходимо самостоятельно изготовить шлакоблок, станок позволяет быстро решить поставленную задачу. Полученный материал обладает множеством достоинств:

• высокими теплоизоляционными характеристиками. Благодаря пониженной теплопроводности материал предотвращает потери тепла;
• увеличенными габаритами и небольшим весом. Это позволяет легко транспортировать изделия и быстро возводить из них стены;
• устойчивостью к развитию микроорганизмов. Это достигается за счет свойств шлака, входящего в структуру блока;
• низкой ценой. Шлакоблочный станок своими руками позволяет изготовить изделия, которые дешевле покупных блоков.

У материала имеются и слабые стороны:

• низкая долговечность. Период эксплуатации строений из шлакобетона составляет до трех десятилетий;
• уменьшенный запас прочности. Характеристики материала позволяют возводить строения высотой не более двух этажей;
• появление трещин под воздействием сдвигающих усилий. При усадке происходит растрескивание по шлакоблочному массиву.

Для обеспечения привлекательного внешнего вида строений шлакоблочная поверхность нуждается во внешней облицовке. Указанные недостатки не останавливают застройщиков, которые желают при небольших расходах построить хозяйственное строение или малогабаритное здание за ограниченное время.

Использовать самодельные шлакоблоки можно через месяц после их изготовления

Как сделать вибростанок для шлакоблока своими руками

Многие задаются вопросом о том, должен ли быть станок для производства шлакоблока вибрирующим. Здесь можно смело ответить что, да, наличие вибростанка позволит делать шлакоблок наилучшего качества, без пустот внутри. Сам по себе чертеж вибростанка для шлакоблока не слишком сложен в освоении, а основными элементами вибрирующего станка, являются:

Матрицы для заливки раствора, которые крепится поверх виброустановки. Для изготовления матрицы под шлакоблок, потребуется взять стальной лист, толщиной не менее 0,2 мм. Лист металла разрезается на прямоугольники, имеющие следующий размер: 390х190 мм. Их количество определяется индивидуально, в зависимости от того, сколько именно матриц для шлакоблока необходимо сделать.

Обычно, на один вибростанок для блоков, устанавливается не более трех матриц. После сварки вырезанных кусков металла, остается предусмотреть внутри будущих матриц пустоты. С этой целью необходимо взять металлическую трубу 90 мм в диаметре, после чего разрезать её на 9 кусков, длиной по 190 мм. Для сварки труб друг к другу, следует использовать металлическую полосу.

На следующем этапе изготовления вибростанка для шлакоблока своими руками собирается пресс. Отказываться от его изготовления не стоит, поскольку посредством пресса для вибростанка, можно будет оказывать необходимое давление на засыпанную смесь в матрицу. Чтобы сделать пресс для вибростанка, потребуется вырезать прямоугольник из металла, точно по размерам: 385х185 мм. Затем, в таком же, как установлены трубы в матрице, в куске металла потребуется вырезать три ровных отверстия.

Сборка вибростола

Третий этап в изготовлении вибростанка для шлакоблока, включает в себя сборку вибростола. Здесь можно пойти двумя путями: сделать вибростол, с эксцентриками на осях и подрамником, или же заметно удешевить всю конструкцию.

В данном случае, прямо к столешнице сбоку, которая бы вмещала три матрицы, следует прикрутить крепления для электродвигателя, мощность которого не менее 0,5 кВт. Затем на валу двигателя крепится гайка с эксцентриком, что позволит во время работы мотора, создать необходимую вибрацию.

Очень важно при этом, при изготовлении вибростанка использовать электродвигатель закрытого типа. Если ничего другого под рукой нет, то следует предусмотреть из куска металла специальный фартук, который полностью накрывал бы двигатель, и вовнутрь него не попадала вода с раствором

Заключительным этапом в изготовлении вибростанка, является установка столешницы с двигателем на опоры. Для этого нужно будет из металлического уголка сварить раму, внизу неё, по желанию, легко можно прикрепить колеса, если нужно иметь под рукой передвижной вибростанок для шлакоблока.

Самодельные станки с вибрирующим устройством

Схема самодельного станка

Вибростанки для изготовления шлакоблоков – это более совершенное оборудование. Получать блоки на них быстрее и удобнее, так как не нужно ожидать схватывания раствора. В этом случае бетонный раствор готовится более жестким и густым, он должен иметь небольшую усадку.

Технически это реализуется двумя путями:

использованием вибрационного стола;

оснащением самой формочки двигателем, на валу которого установлен эксцентрик со смещенным центром тяжести.

Станок с эксцентриком удобнее для производства большого количества материала, поскольку он позволяет получать готовый блок в один заход без переворачивания.

Самодельный станок по схеме «несушка»

Приведенный чертеж станка для изготовления шлакоблока является одним из самых простых.

Конструкция его включает в себя такие основные элементы:

• формовочный ящик – матрица (у него отсутствует дно);
• вибратор на боковой стенке;
• ручки ящика, предназначенные для легкого снятия без повреждения формы слепка;
• сменные комплекты прижимных пластин;
• пустотообразователи под различную форму пустот.

Действующий стандарт предусматривает установленные размеры одного такого блока – 39 х 19 х 18,8 см. При этом пустотность не должна превышать 30%.

Изготовление матрицы

• Берется листовой металл (от 3 мм);
• Из листа вырезается форма по размеру одного блока (к указанным размерам прибавляется 5 см для утрамбовки);
• Формируется сквозной короб (дно отсутствует);

• Большую устойчивость коробу придают приваренные с торцов специальные планки. Для этого используются профильные трубы с небольшим сечением;
• Выполняется обивка по основанию матрицы листовой резиной, что послужит для предохранения нижних краев матрицы от деформирования;
• Формируется фартук для окаймления, который будет препятствовать просыпанию раствора при заполнении формы;
• Приделываются ручки.

Разновидности и плюсы шлакоблоков

Шлакоблоки — это популярная разновидность строительных материалов, которые создаются посредством застывания бетонной смеси в специальной форме или с помощью технологии вибропрессования. Само название происходит от названия наполнителя, в качестве которого может применяться обычный печной или доменный шлак.

По мере развития строительных технологий ассортимент используемых наполнителей сильно расширился, хотя прежнее название осталось неизменным. Выбор наполнителя определяет эксплуатационные свойства и стоимость продукции. В настоящее время в продаже предлагаются монолитные или пустотелые шлакоблоки. Представители первой группы характеризуются повышенной прочностью, но стоят гораздо дешевле, чем монолитные модели. Чаще всего они применяются при обустройстве фундаментов.

Бетонная смесь, которая используется при создании блоков, может включать в себя золу, шлак и ряд других отходов от горения угля. Чтобы изготовить качественный материал в домашних условиях, можно взять такие наполнители, как отходы кирпичей, опилки, керамзит, перлит, гравий и другие.

Кстати, в составе шлакоблоков необязательно должны присутствовать шлаки. Наполнители могут быть самыми разными, а наименование остаётся прежним.

Из ключевых достоинств шлакобетонных блоков выделяют следующие:

1. Прекрасная тепло- и звукоизоляция стен.
2. Невысокая стоимость — шлакоблоки гораздо дешевле, чем традиционный кирпич, пеноблоки или любой другой строительный материал.
3. Простота монтажа и удобство дальнейшего использования.
4. Отсутствие сложностей в самостоятельном изготовлении. Создать комплект хорошего строительного материала можно своими руками. Это открывает частным застройщикам широкие возможности для возведения самых различных построек без использования услуг каменщиков. (кстати, один блок может заменить 3−5 кирпичей).

Преимущества шлакоблоков

Достоинства такого стройматериала заключаются в следующем:

• такие блоки являются отличными теплоизоляторами. Построенные из них стены являются более теплыми, чем аналоги, созданные из традиционных материалов;
• благодаря их крупному размеру, процесс строительства происходит значительно быстрее, чем при использовании обычного кирпича;

• следующее преимущество вытекает из предыдущего – большие габариты позволяют использовать меньше цементного раствора;
• обладает небольшим весом и не приводит к излишнему утяжелению здания;
• его цена невысока;
• делать такие блоки можно и в домашних условиях и для этого потребуется минимум оборудования.

Состав смеси

Производство шлаковых блоков в домашних условиях обязывает мастера придерживаться конкретного состава, а также определенных пропорций всех компонентов. Так, вяжущим ингредиентом в данном материале обычно выступает цемент маркой не ниже М400. Что касается наполняющего компонента, то он может полностью состоять из шлака либо быть смешанным. Последний вариант получается, если добавить небольшое количество щебенки, песок (простой или керамзитный), колотый кирпич и керамзит мелкой фракции.

При изготовлении шлакоблоков нужно соблюдать такие пропорции:

• 8-9 частей наполняющего компонента;
• 1.5-2 части вяжущего ингредиента.

К примеру, из 9 частей не меньше 6 приходится именно на этот компонент, а остальной объем приходится на щебенку и песок. В теории при самостоятельном изготовлении допустимо использовать бетонный или кирпичный бой, отсев.

Стандартными пропорциями шлакоблока являются:

• 2 части песка;
• 2 части щебенки;
• 7 частей шлака;
• 2 части портландцемента маркировкой М400.

Что касается воды, то ее принято добавлять в примерном соотношении 0.5 части. В результате получается полусухой раствор. Чтобы убедиться в его высоком качестве, нужно взять небольшую горсть и кинуть на жесткую поверхность. Если брошенный комок рассыпался, но в условиях сжатия снова обрел прежнюю форму, то состав можно считать пригодным для дальнейшего применения.

Если же планируется получение цветного шлакоблока, то рецепт дополняется крашеным мелом или кирпичной крошкой. Чтобы повысить прочностные характеристики данного материала, применяют специальные пластификаторы. В некоторых случаях обращаются к добавлению гипса, золы или опилок.

Из чего можно делать шлакоблок?

Из чего делают шлакоблок – понятно из самого названия строительного материала. В составе шлакоблока одним из компонентов раствора является шлак, который образуется в результате переработки угля.

Дополнительно в состав блоков могут входить и другие материалы: древесные опилки, дробленый или старый кирпич, металлургические отходы или продукты сжигания угля в котельных. Все эти материалы не помешают при изготовлении шлакоблоков, так как придадут им хорошие теплоизоляционные свойства.

В состав смеси также входят песок крупной фракции, вода и цемент. Чтобы повысить плотность, можно добавить укрепляющие смеси для бетона.

Стандартный состав смеси для блоков включает в себя песок (2 части), цемент (1,5 части), гравий (2 части), шлак (7 частей), 1,5-3 части воды. Но на деле стандартной рецептуры придерживаются не все мастера, предпочитая изготавливать состав в зависимости от имеющегося шлака и параметров будущего строения.

Для обеспечения пластичности можно при изготовлении шлакоблока в домашних условиях добавить в состав пластификатор (по 5 г на один блок). Этот компонент позволяет улучшить прочность блока, его морозоустойчивость и водонепроницаемость, предотвратить появление трещин. Добавляют пластификатор уже при вибролитье.

Сушка

Сушка является еще одним важным этапом изготовления шлаковых блоков. На сам производственный процесс обычно уходит примерно 2-4 суток. Достаточные прочностные характеристики, которые позволяют переходить к применению блоков, как правило, достигаются через 28 дней. Именно такое количество времени необходимо, чтобы получить качественный строительный материал, пригодный для проведения тех или иных работ. Также шлакоблоки могут высыхать и естественным путем. Как правило, данный процесс имеет место при простом методе изготовления материалов (в обычных формах).

Для сушки шлакоблоков нередко используют специальные камеры, которые предупреждают растрескивание в процессе их затвердевания. Чтобы блоки не покрылись трещинами, их надо время от времени смачивать. Данный процесс особенно актуален, если производственный процесс осуществляется в жаркую погоду.

Основные требования к производству шлакоблока

Стандартные размеры изделия составляют 180*90*390 мм, каждый блок имеет, как правило, 3 отверстия. Технология производства предусматривает использование цементного раствора типа М400, а также добавления необходимой пропорции доменного шлака и песка. Производство шлакоблоков предусматривает изготовление вручную и использование станка для шлакоблока. Стоит отметить, один мешок цементной смеси позволяет изготовить около 36 блоков. Изделие должно быть идеальной формы, иначе маленькие неровности или отклонения могут привести к плохой кладке стен. Для получения правильной геометрии, форма для шлакоблока заполняется до конца с небольшой горкой, в процессе вибрации раствор усядется и ляжет ровно. Раствор изготавливают в следующей пропорции:

• 7 частей шлака;
• 2 части песка;
• 1, части цемента;
• не более 3 частей воды.

Из дополнительных компонентов еще можно добавить золу, битый кирпич, опилки или гипс. А вот для увеличения влагоустойчивости и прочности изделия можно добавить пластификатор (смотри пример на фото), достаточно всего 5 грамм.

Если вы планируете изготовить строительный материал самостоятельно, важно знать, что процесс производства лучше выполнять в помещении, где можно нормально высушить полученный материал. Помещение под производство шлакоблоков желательно выбирать недалеко от объектов, занимающихся добычей песчаных карьеров или цементных заводов

Помещение под производство шлакоблоков желательно выбирать недалеко от объектов, занимающихся добычей песчаных карьеров или цементных заводов.
