Как намотать пружину на стартер газонокосилки Champion

Ремонт стартера бензобура, бензокосы, триммера своими руками

Каким бы качественным бензиновым инструментом вы ни пользовались, в процессе строительства с ним может случиться всякое, причем в самый неподходящий для этого момент. Нередко проблемы возникают из-за поломки стартера. Бывает, соберешься пробурить бензобуром лунки для установки столбов ограждения или скосить триммером траву, начнешь запускать агрегат, и только успеешь пару раз дернуть ручку стартера, как веревка обрывается, а успевший уже завестись движок, лихо наматывая остатки шнура на маховик, срывает шкив, пружинка лопается — беги в магазин новую покупай. Но это, конечно, крайности.
Мы же сегодня рассмотрим наиболее распространенный случай, когда поломка не столь серьезна и покажем, как выполнить ремонт стартера своими руками, если шнур оборвался без каких-либо разрушающих последствий или не сматывается из-за того, что пружина внутри просто слетела, вышла из зацепления. По крайней мере, изначально хочется в это верить. Но для того, чтобы узнать так это или нет, потребуется разобрать стартер.

Диагностика и устранение поломок

Для проведения диагностики стартерного механизма с целью последующего его ремонта узел нужно разобрать. Сделать это несложно, потребуется только отвертка. Но во время выполнения данной операции нужно быть аккуратным — при неосторожных движениях пружина может вылететь и нанести травму пользователю.

Снятие и разбор узла

Порядок разборки стартера заключается в выполнении определенной последовательности действий:

сначала необходимо найти винт, соединяющий стартерную крышку со шкивом, и выкрутить его; потом нужно вынуть пружину, усики и шайбы; затем следует осторожно снять шкив, удерживая конструкцию в стороне от лица, чтобы случайно отскочившая пружина не травмировала пользователя; далее требуется осмотреть пружину: если она повреждена, то нужно поставить новую (стоимость такой детали невысока), а если же она выскочила из зацепа, необходимо вернуть ее на исходное место, предварительно сделав изгибы, если они обломились.

Намотка пружины

Намотка пружины – непростая процедура. Установить деталь на место с первого раза получается не у всех, поэтому не следует расстраиваться при неудаче. Необходимо повторять попытки, пока действия не увенчаются успехом. При желании можно посмотреть видео в сети Интернет, где народные умельцы подробно рассказывают и показывают, как легко и быстро выполнить эту операцию.

Важно! При намотке и установке пружины нужно помнить, что она каленая, а значит — может лопнуть, если приложить слишком большие усилия. Новая деталь стоит недорого, но придется потратить время на ее поиск, а значит, работа по скосу травы отодвинется на неопределенный срок

Чтобы намотать пружину, нужно поместить изгиб в паз, а затем, поворачивая катушку, бережно уложить деталь по внутреннему диаметру бобины. При этом пружину нужно постоянно придерживать руками — если ее не фиксировать, деталь проскальзывает и выскакивает наружу, тогда намотку приходится выполнять заново. Когда все сделано правильно, пружина плотно держится в своем посадочном месте.

Замена шнура

Порванный шнур триммера необходимо поменять на веревку, можно бельевую, но в обязательном порядке подходящую по толщине и длине. Покупать в специализированном магазине шнур для стартера бензокосы в этом случае необязательно.

Чтобы заменить элемент, в катушке нужно найти для него отверстие, сквозь которое и пропустить шнур, а потом завязать узел. Далее потребуется взвести катушку с пружиной, выполнив несколько оборотов.

На заметку! Точное количество витков можно узнать, посмотрев инструкцию по использованию триммера, или вручную. Для этого нужно измерить длину веревки и посчитать, сколько раз ее можно обернуть вокруг катушки.

Например, если шнур оборачивается по окружности шесть раз, то, чтобы натянуть пружину, нужно шесть раз повернуть катушку против часовой стрелки. После этого остается лишь продеть веревку сквозь отверстие и закрепить на шнуре ручку.

Другие неисправности

Иногда после проведенного ремонта пружина по-прежнему слетает. Устранить такую неисправность можно двумя решениями:

1. Чтобы изгиб пружины не выскакивал из паза, нужно вставить небольшой фрагмент металлической пластины между загибом и стенкой посадочного места. Это обеспечит более плотную фиксацию пружины.
2. Удерживать пружину в пазу также помогает самодельное крепление. Нужно с каждой стороны паза просверлить отверстия в катушке, в них поместить пружинный изгиб и куском проволоки его зафиксировать. Эти действия следует выполнить так, чтобы проволока не касалась стартерной крышки и не замедляла движение шкива.

Сбор и установка на место стартера

Чтобы собрать стартер и установить на исходное место, необходимо:

1. шкив повернуть пружиной вниз и поместить внутрь корпуса так, чтобы пружинный изгиб попал точно в паз корпуса;
2. установить шайбу, затем пружину, сверху нее – вторую шайбу;
3. поверх шайбы разместить чашку с усиками и вкрутить винт.

При сборке обязательно следует поставить обе шайбы, в противном случае пластиковая чашка через какое-то время будет повреждена пружиной, и при подтягивании шнура пользователь заметит, что его заклинило. Выглядеть это будет так, будто слетела пружина. Для устранения такой поломки потребуется установить винт большего размера или еще одну шайбу. Если найти требуемые детали не представляется возможным, достаточно немного ослабить винт, после чего стартер перестанет заклинивать. Однако нужно понимать, что это временные меры, и починить неисправность следует как можно скорее.

Как отремонтировать стартер бензоинструмента своими руками?

В случае с обрывом шнура стартера все понятно: старую веревку вынимаем, берем подходящую по длине и толщине (можно бельевую), продеваем ее через отверстие в катушке, завязываем узел. Далее взводим пружину на нужное нам число оборотов, только после чего закрепляем ручку — и вуаля! Подробнее о том, как все это делается, наглядно показано ниже.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Рассмотрим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с двумя металлическими усиками на 2 зацепа.

В случае с другими типами ручных стартеров схожей конструкции, которые широко применяются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет выглядеть аналогично, отличаясь только некоторыми нюансами.

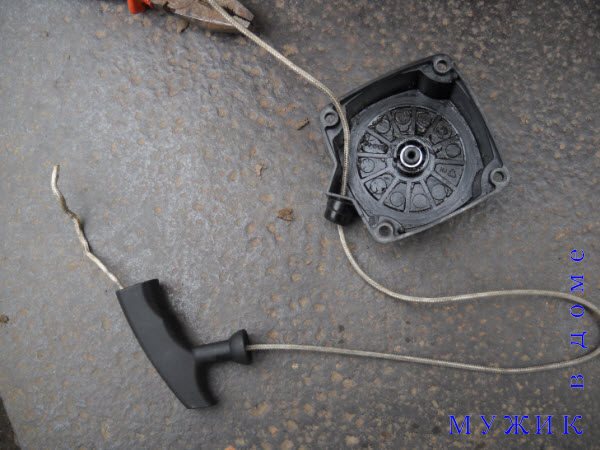

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку. Сам шкив вытаскиваем осторожно, чтобы пружина не отскочила в лицо. Даже при самой аккуратной разборке она, как правило, сразу же вылетает из катушки и резко разворачивается в длинную металлическую полосу или скручивается кольцами.

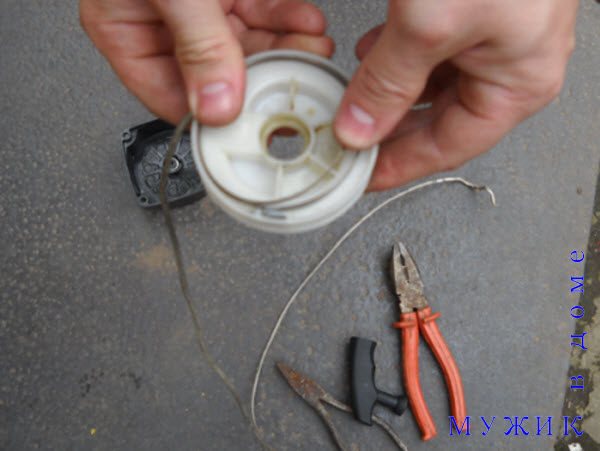

Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!

Если пружинка лопнула или сломался один из ее крючков-зацепов, то отремонтировать стартер просто и быстро не получится — требуется замена пружины. Чтобы не тратить денежки на покупку нового стартера, можно поискать в продаже только лишь ее.

В случае, если пружина стартера просто сорвалась, т. е. один из крючков вышел из зацепления, достаточно ее вставить, при необходимости слегка поджав крючочки поплотнее (только не отломите!) Установите пружину наружным крючком в паз шкива и начинайте ее скручивать, одновременно удерживая пальцами внутри катушки и не давая ей оттуда выскочить.

Заправляем пружину стартера

Прижимая пружину к шкиву, круговыми движениями сматываем пружину внутрь

С первого раза вставить пружину стартера может показаться не так просто, но все приходит с опытом. Немного потренировавшись, сможете без труда наматывать пружину в шкив максимум за минуту.

Намотка пружины стартера выполнена. Остается только собрать стартер и взвести пружину на нужную величину

Как собрать стартер?

Самое главное в процессе самостоятельного ремонта стартера — правильно его собрать.

После того, как пружина полностью намотана, нужно аккуратно перевернуть катушку и вставить в корпус стартера таким образом, чтобы второй крючок пружины вошел в паз корпуса.

Устанавливая шкив (на данном фото — черный), смотрим через отверстие в нем, чтобы крючок пружины попал в паз на крышке стартера

Затем, при наличии под винтом пружинки устанавливаем сначала ее, не забыв подложить шайбы снизу и сверху пружины.

Аккуратно вставляем чашку с усиками в пазы катушки и затягиваем винт.

Следите затем, чтобы не выпала находящаяся на пружинке шайба. Почему это важно? Дело в том, что пружина своим торцом царапает пластиковую чашку, в результате чего последняя изнашивается и начинает плотнее прижиматься винтом к катушке. По этой причине может возникнуть ситуация, очень похожая на срыв пружины: ручка вытягивается из стартера, но назад не возвращается. Однако при ослаблении винта стартера данная проблема исчезает. Устранить такую неисправность стартера просто: достаточно подобрать пружинку того же диаметра, но немного длиннее, или поставить дополнительную шайбу. Если же мы просто будем слабо затягивать винт, то он будет выкручиваться и вылетать, а это уже увеличит вероятность срыва пружины, поскольку шкив будет недостаточно плотно прилегать к корпусу стартера.

Катушку к корпусу прикрутили, теперь нам необходимо натянуть пружину. Перед этим необходимо заранее снять ручку стартера с веревки. Если узел слишком прочный, то можно просто его обрезать или же попытаться развязать, например, с помощью пары пассатижей. Это делается для того, чтобы после того, как вы взведете пружину, можно было продеть веревку в отверстие крышки стартера. Второй конец веревки должен быть закреплен в катушке еще до ее установки в корпус, веревку сматывать на шкив перед натягиванием пружины не требуется — сделаете это после.

Мотокоса, которая заводиться с кнопки! Если

Если после ремонта пружина продолжает слетать, то избавиться по этой причине можно последующими методами:

• втиснуть подходящий по размеру кусок пластинки в паз в месте расположения пружинного крючка;
• просверлить с 2-ух сторон паза в катушке отверстия, на которых воткнуть зацеп пружины и зафиксировать его при помощи проволочки.

Порванную веревку подменяют в таковой последовательности:

• старенькый шнур снимают;
• выбирают подходящую по размеру веревку (толщине и длине);
• продев ее через особое отверстие, находящееся в катушке, завязывают узел;
• взводят пружину, производя требуемое число оборотов;
• закрепляют ручку.

Лучше делать натяжку пружинной пластинки вкупе с напарником, чтоб край шнура не смотался вовнутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину нетрудно, только следует делать это пристально и с осторожностью. Для различных моделей бензокос поломки запускающих устройств однообразные, потому они ремонтируются аналогичным образом

При всем этом имеются некие аспекты, связанные с их конструктивными особенностями.

Мотоблоки нельзя назвать сложными конструкциями, но все же даже они содержат определенные особенности. К примеру, в процессе эксплуатации устройства работают сразу два стартера: основной и вспомогательный. В качестве надежных помощников используются пружинные, электрические варианты и ручные.

Последние являются наиболее распространенными, ведь их можно легко установить на мотоблок и в случае необходимости осуществить ремонт объекта своими руками. Такие кикстартеры неприхотливы и зачастую успешно служат годами при бережливой эксплуатации.

Как отремонтировать стартер на триммере

Один из ключевых узлов бензокосы — это стартер, предназначенный для упрощения запуска двигателя устройства. Как и другие детали, он периодически ломается. В этом случае есть два решения проблемы: ремонт стартера триммера или его полная замена. Второй вариант более простой, но дорогостоящий. Кроме того, требуемую деталь сначала нужно найти в продаже, так как для разных моделей бензокос используются различные стартеры. При наличии свободного времени и отвертки с подходящим наконечником восстановить работоспособность данного узла можно самостоятельно, если знать, как он работает, какие неисправности для него характерны, и как правильно их устранять. Обо всем этом – в данном материале.

Замена сальников

Как отремонтировать бензопилу STIHL 180, если требуется замена сальников? Необходимо провести разборку двигателя, для чего сначала потребуется снять его с бензопилы. Снятие производится по алгоритму, описанному в пункте: «Сломалась клавиша управления бензопилы STIHL 180 — как устранить».

После того как двигатель снят, раскручиваются 4 винта крепления поддона двигателя, после чего он снимается. Таким образом, сняв поддон, мы получаем доступ к сальникам и подшипникам коленчатого вала.

Важным моментом при замене сальников, является обратная установка и герметизация поддона.

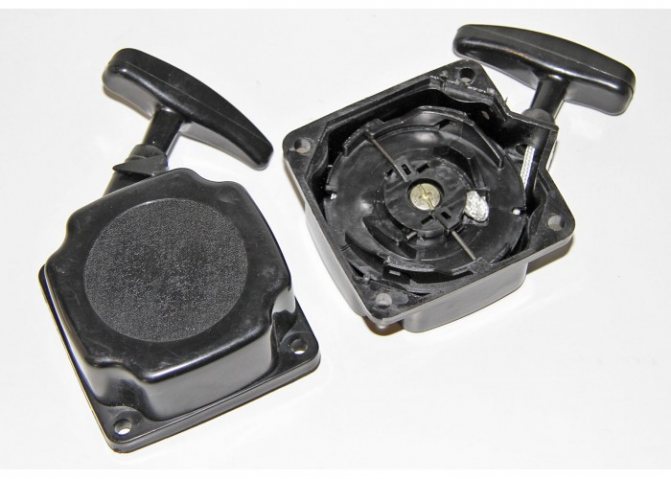

Триммерный стартер – устройство и принцип действия

Чтобы своими силами починить стартер бензокосы, нужно понимать принцип его работы и знать его устройство. Сегодня на триммерах устанавливаются ручные и автоматические стартеры, при этом первые встречаются чаще всего.

Деталь представляет собой пластиковый корпус, в котором размещается шкив с намотанным на него шнуром для запуска двигателя. Чтобы шнурок самостоятельно скручивался после завода инструмента, на внутренней стороне шкива расположена ленточная пружина, сделанная из легированной стали. На передней части шкива устанавливается храповик, создающий зацепление стартера с ведущим валом двигателя инструмента.

На заметку! В зависимости от модели и бренда, выпустившего триммер (Huter, Husqvarna и другие марки), шкив с храповым механизмом могут быть единым целым или двумя раздельными составляющими.

Принцип работы ручного стартера одинаков на бензокосах китайского, европейского и отечественного производства, будь то Hitachi, «Патриот» или другой производитель. Для запуска двигателя владелец устройства резко дергает шнур. От этого движения шкив поворачивается, и находящиеся на нем выступы зацепляются с собачками, расположенными на маховике. Далее со шкивом начинает вращаться маховик и коленвал. После запуска двигателя под воздействием центробежной силы выступы и собачки расходятся в разные стороны. А шнур стартера после того, как пользователь его отпускает, наматывается на шкив с помощью возвратной пружины.

Важно! При интенсивном использовании приводной шнур со временем обрывается, а ленточная пружина — изнашивается. Эти детали легко заменить своими руками.

Принцип работы

Перед выявлением неисправности и ремонтом бензопилы «STIHL 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:

• стартер;
• маховик, он же узел охлаждения;
• блок зажигания;
• механизм сцепления и тормоза;
• карбюратор с компенсатором STIHL;
• воздушный фильтр;
• топливный и масляный бак;
• глушитель;
• антивибрационная система.

Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.

В цилиндре мотора смесь поджигается, а с помощью стартера запускается двигатель. Под действием поршня вал, входящий в состав кривошипно-шатунного механизма, начинает своё движение. На валу расположена звёздочка, на которую надеваются звенья цепи.

В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.

Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.

Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.

STIHL MS 180 достаточно надежная пила, но при неправильной эксплуатации, использовании некачественных смазочных материалов или по причине халатности оператора, возможно возникновение неисправностей. Для ремонта пилы своими руками, необходимо иметь определенные знания и специальный инструмент, при отсутствии которых ремонт невозможен. Не стоит забывать, что бензопила STIHL 180, это технически сложный инструмент и её обслуживание лучше проводить в сервисном центре.

Ремонт стартера бензинового триммера возможно потребуется неожиданно. Одновременно решить делему конечно 2-мя методами: сменять сломавшуюся деталь или поменять весь узел. Последний вариант обойдется дороже. Чтоб отремонтировать устройство на дому почти всегда пригодится из инструментов только отвертка с подходящим наконечником. Работы по ремонту не займут лишнее время не требуют наличия особых познаний. Довольно знать устройство, механизм работы, аспекты сборки-разборки стартера на триммере, чтоб достигнуть подходящего хорошего результата.

READ Как Правильно Резать Пружины На Приоре

Двигатель внутреннего сгорания – это, по большому счету, основная деталь мотокосы Его мощность лежит в спектре 0,5-2,5 л.с. Движение от него передается валу, находящемуся снутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске либо ножику (рабочему органу).

как намотать пружину стартера мотокосы.(тримера)

Также у бензокосы имеются последующие элементы:

• кожух защитный;
• ручка;
• ремень, созданный для удобства использования устройством;
• стартер, служащий для пуска бензинового бензинового двигателя.

Нашему клиенту остается детали мотокосы представлены на фото дальше.

Стартер на триммере является неотъемлемой частью, которая делает пуск мотора в работу. Он изображен раздельно на 2-ух фото ниже.

Стартерные механизмы разных моделей бензокос работают по схожему принципу: в свое время пуска ДВС выступы, отмеченные на фото выше цифрой 1, входят в зацеп с собачками 3. Когда движок начинает работать, они ворачиваются в прежнее положение по причине воздействия центробежной силы. Аналогичную роль делают также проволочки 2.4.

Процесс возврата в начальное положение частей механизма происходит по причине наличия пружины, навороченной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание по причине сворачивания пружины. В свое время запуска ДВС бензокосы запускающий механизм проворачивает его вал без выполнения качественной установки, пока он не начнет работать (заведется).

Признаки и причины выхода из строя стартерного механизма

Неисправностей у стартерного механизма две.

В редких ситуациях стартерный механизм разбивается при неаккуратной эксплуатации инструмента. Последствия могут быть неприятными: деформированный шнур наматывается на маховик работающего двигателя, шкив срывает, а пружина лопается. Но это – единичные случаи, полная замена стартера требуется очень редко.

Профилактика проблем

Рано или поздно проблемы со стартером возникают на любом триммере – Stihl FS 55, «МТД 790» или другой марки. Отсрочить появление такой неисправности можно, но для этого нужно бережно обращаться с инструментом. В частности — не следует совершать чересчур резкие рывки, это приведет к обрыву шнура или к вылету пружины. Не рекомендуется подвергать бензокосу ударам или иным физическим воздействиям. Если корпус стартера разобьется, а шнур оборвется, его может намотать на маховик двигателя. Это приведет к сорванному шкиву и лопнувшей пружине.

Итак, обнаружив, что на бензокосе сломался стартерный механизм, не следует сразу спешить за помощью к специалистам. Зная, как устраняется неисправность и/или выполняется замена детали, ремонтные работы можно выполнить самостоятельно. Для этого не требуется никакого специфического инструмента. Сначала процедура может показаться сложной и утомительной, но многочисленные видео в сети Интернет, посвященные ремонту стартера, помогут решить проблему максимально быстро и просто.

Ремонт бензокосы: обзор неисправностей и эффективные методы их решения. Фото-инструкция от профи!

Современные технологии и техника позволяют производить лучшие и оптимальные технические решения, которые становятся эффективными помощниками при обустройстве дачного или приусадебного участка. Зеленый газон и другие насаждения могут быстро разрастаться, для приведения в порядок придомовой территории и стрижки газонов используется бензокоса, которую по-другому называют мотокосой или триммером, бензокосилкой.

Традиционные косы неудобны и небезопасны в применении, требуют значительных затрат времени и собственных сил, которые помогут сэкономить бензокосы, сочетающие в своей конструкции функциональность и практичность. На фото бензокос можно увидеть различные высокотехнологичные приспособления, которым присущ комплекс эксплуатационных характеристик, включающий такие параметры как повышенная производительность и длительный срок эксплуатации.

Удобный и надежный триммер — это техническое приспособление, состоящее из отдельных механизмов, деталей и элементов, которые могут износиться, прийти в негодность и повредиться в ходе интенсивной эксплуатации.

Даже при проведении регулярного технического осмотра, процедур по уходу и бережном хранении такие приспособления и их отдельные детали требуют починки и даже замены, все процедуры по ремонту можно произвести самостоятельно.

Краткое содержимое статьи:

Заклинило Стартер Бензокосы

Стартер является одним из основных компонентов кустореза, который значительно облегчает запуск мотора инструмента. Его поломка может произойти в самый неподходящий момент, что, конечно, приведет к значительным изменениям в ежедневных планах владельца сайта. Вы можете решить проблему двумя способами: отремонтировать стартер триммера своими руками или заменить весь узел. Самый простой способ решить проблему запуска. это полностью заменить ее, но с финансовой точки зрения покупка нового стартера может показаться слишком сложной. Чтобы устранить повреждения самостоятельно, просто подготовьте отвертку с соответствующим наконечником и прочитайте следующие рекомендации.

Устройство и принцип действия стартера

Стартовые кисти с деталями

Как и любой садовый или строительный бензиновый инструмент, трехмерный стартер состоит из пластикового корпуса, в котором установлен шкив с предварительно намотанным кордом (поворотным устройством). Для автоматического скручивания троса после рывка к задней части шкива с помощью стартера прикреплена пружина стартера из легированной стали. На передней части шкива установлена ​​храповик, через который стартер закрыт приводным валом двигателя триммера. В зависимости от производителя и конструкции оплетки, храповой шкив может быть либо отдельным узлом, либо собранным из двух отдельных частей.

Принцип работы триммера стартера практически одинаков независимо от модели агрегата.

Основные компоненты триммера стартера

Когда стартер дергается, выступы, расположенные на шкиве, зацепляются с собаками, которые при успешном запуске двигателя расходятся в разные стороны под действием центробежных сил. Существуют также модели, в которых храповик подпружинен на боковой стороне корпуса, и когда шкив поворачивается назад, зубья трансмиссии снимаются с вала двигателя. Конечно, при частом и длительном использовании триммера никто не защищен от поврежденного шнура питания или износа пружинной ленты. Поэтому в этом случае вам нужно будет отремонтировать стартер триммера, что вы можете сделать самостоятельно.

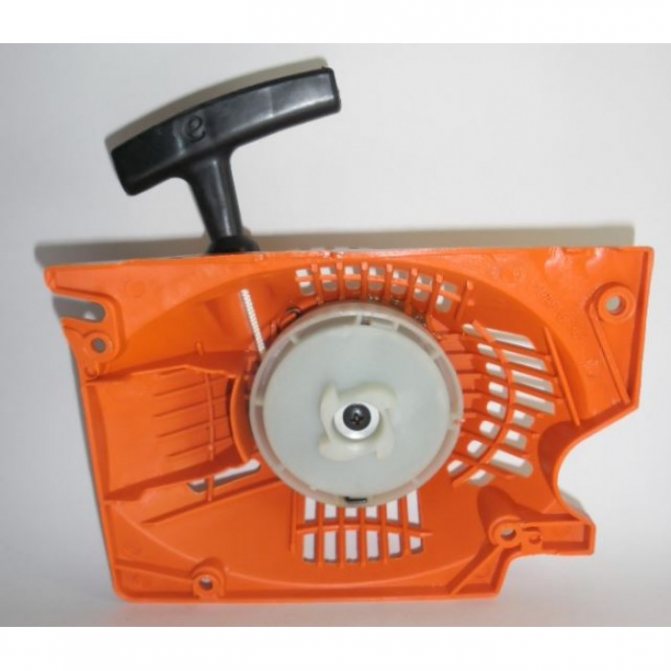

Стартер для бензопилы. Учимся самостоятельному ремонту

Для быстрого запуска любой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в двигатель топливно-воздушной смеси и её последующее воспламенение. Поэтому нормальная работа стартера для бензопилы определяет работоспособность всего механизма.

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Sources:

https://specmahina.ru/benzopila/remont-startera-svoimi-rukami.html https://vdartebe.ru/benzopila/remont-pruzhiny-startera-benzopily.html https://muzhik-v-dome.ru/tehnika-i-tehnologii/remont-startera-svoimi-rukami/ https://vichivisam.ru/?p=22092 https://proinstrumentinfo.ru/starter-dlya-benzopily-husqvarna-stihl-remont-ustrojstvo/

Главный отказ стартера

В настоящее время в пускателе бензинового триммера есть две основные неисправности:

На практике бывают случаи, когда по какой-либо причине корпус стартера поврежден и на вал двигателя намотан подвесной шнур, что неизбежно приведет к разрывам пружины и трещинам в корпусе. В этой ситуации локальный ремонт стартера кустореза будет невозможен, и потребуется полная замена блока запуска двигателя. В других случаях устранение неполадок ограничивается заменой пружины или шнура.

Что делать, если вал стартера не схватывается?

Зачастую садоводы сталкиваются с «холостой» работой стартера, при которой механизм издает характерные кратковременные звуки и останавливается. В большинстве случаев причиной этой поломки служит лопнувшая демпферная пружина. Обнаружить проблему достаточно просто – при открытой крышке неисправности пружины видны сразу. Устранить эту поломку поможет только полная замена пружины.

Вторая причина неисправности – дефект храповика. Чаще всего с этими проблемами сталкиваются пользователи бензопил, в которых храповый механизм оборудуется пластиковой шестерней. При зацеплении на ее зубьях образуются сколы и крупные трещины, которые со временем приводят к поломке шестерни. В таких случаях храповик потребуется заменить полностью.

Разборка, разборка стартера триммера, замена деталей

Прежде всего, процесс ремонта начинается со снятия всего стартера с триммера. Этот процесс не сложен по своей природе и потребует только откручивания нескольких винтов с помощью подходящего инструмента для подставки. Следует отметить, что при демонтаже пускового механизма кустореза необходимо соблюдать меры предосторожности, поскольку у пружины ремня в сжатом состоянии достаточно энергии, чтобы травмировать человека.

Анализ косилки стартера

Этот шаг позволяет мастеру установить причины отказа стартового блока, а также провести диагностику отдельных деталей. Разборка должна проводиться в следующей последовательности:

Ослабьте винты, крепящие шкив к корпусу стартера;

Снятие триммера стартера

Снять шкив со стартера

Снятие шкива с корпуса кустореза

Пружина снята со стартовой катушки

Многие эксперты утверждают, что монтировать пружину в первый раз довольно сложно, поэтому при ремонте трехмерного стартера владельцу потребуются не только базовые навыки слесаря, но и терпение.

Последовательность сборки стартера триммера

Хотя процесс сборки пускового узла бензиновой щетки осуществляется в порядке разборки, есть некоторые нюансы, на которые следует обратить особое внимание:

Катушка с установленной пружиной должна быть перевернута и установлена ​​в канавку корпуса стартера, чтобы все выступы были на своих местах.

Установка катушки триммера в корпус стартера

Установка пружины сжатия

Белая чашка с усами триммера

При сборке стартера обратите внимание на пружину сжатия, которая должна быть ограничена с обеих сторон стальными пружинами. Если этого не сделать, то после первого сезона она протерет пазы в корпусе шкива.

Рекомендации по натяжению пружинных ремней

Пружинный триммер для стартера

Установив стартер, необходимо демонтировать тросовую ручку и вставить ее в паз катушки. Кроме того, против хода шкива при пуске необходимо совершить определенное количество оборотов, указанное в инструкции по эксплуатации газового триммера. Стоит отметить, что натяжение и последующие характеристики сборки будут зависеть от того, как надеть пружину на триммер и какое напряжение сделать. На последнем этапе мы пропускаем веревку в специальное отверстие и фиксируем ее ручкой.

Замена триммерного троса для стартера

Установка стартового троса в триммер

В самом начале необходимо удалить порванный шнур, выбрать подходящую длину в зависимости от модели триммера. Проденьте его через специальное отверстие в шкиве и завяжите узел на другом конце, чтобы веревка не выскочила из спускового крючка. Далее мы уменьшаем пружину ленты до необходимого количества оборотов и монтируем ручку.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

• Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
• Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
• Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
• Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
• На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
• Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Сам двигатель разбирается несложно. Вначале откручиваются четыре винта и извлекается кратер. Далее вынимается коленчатый вал вместе с сальниками и другими элементами. Снятие поршня с шатуна происходит после извлечения стопорного кольца и выдавливания поршневого пальца.

Далее снимается крышка со стороны шины бензопилы STIHL 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.

Таким образом выполняется и замена звездочки бензопилы STIHL 180 при необходимости.

Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы STIHL 180 проводится в обратной последовательности.

Sources:

https://pro-traktor.ru/benzopily/printsip-dejstviya-startera.html https://yotools.ru/trimmeri/remont-startera-trimmera-svoimi-rukami.html https://crast.ru/instrumenty/starter-shtil-180-remont

Видео: Заклинило Стартер Бензокосы

Ручной стартер для газового триммера или газового триммера представляет собой механическое устройство, которое включает шкив, установленный на храповике. На шкив намотайте трос в исходное положение. В начале это удалено. Шкив загружен пружиной. если вы отпустите конец веревки, он повернет назад. В качестве пружины используется плоская лента, свернутая в кольцо. Это напоминает пружину в больших механических часах, которые запускаются раз в день. Сам стартер расположен чаще сзади, чем ближе к переднему концу косилки или триммера. Для того, чтобы правильно выполнить все манипуляции со щеточным стартером, вам необходимо знать особенности устройства и установки.

Как устроен стартер или триммер?

Стартер. механизм, как правило, уникальный и универсальный для газонокосилок, триммеров, бензиновых и дизельных генераторов. Оснащение их даже автомобилем, мотоциклом или мотороллером. не проблема, если у вашего автомобиля есть свободное место для его установки. Неудивительно, что многие советские легковые и грузовые автомобили были оснащены стартовыми инструментами, которые смутно напоминают двойную гнутую гору.

Стартовый набор состоит из следующих частей:

Как собрать новый стартербензокосилки?

Для сборки стартерасделайте следующие манипуляции.

• Пропустите один конец шнура через отверстие поначалу катушки и завяжите его узлом. Узел не должен проходить через отверстие. По другому вы разберёте стартер заново.
• Намотайте шнур на саму катушку.
• Установите в корпус стартера пружину, зацепите в пазе один её конец и намотайте. Для удобства намотки крутите корпус против часовой стрелки.
• Поставьте на пружину храповичный механизм.
• Зацепите за сам храповик крючок пружины возврата, закрепите её на катушке.
• Установите основную пружину и корпус с собранным храповиком, соедините части стартера воедино и затяните всё при помощи основного болта.

Завершив сборку стартера, пропустите свободный конец шнура через отверстие в корпусе, предназначенное для катушки. Повторно пропустите тот же конец через отверстие в ручке, за которую шнур тянут. Завяжите на ручке крепкий узел. Проверьте работу ручника стартера.

READ Шуруповерт Li Ion Или Ni Cd

Сборка мотоцикла стартер

Во время технического обслуживания и ремонта стартера важно правильно его собрать. как будто сборка устройства была выполнена производителем. Любые неправильно установленные детали не позволят вам полностью использовать триммер или оплетку.

Если вы не защищаете отсек с шайбами ​​от основной пружины, отсек, куда он перемещается при откручивании и откручивании шнура стартера, катушка часто защелкивается при попытке запуска бензинового триммера или кустореза. Ослабление болта катушки приведет к его потере.

Информацию о том, как собрать стартер для триммера, смотрите в видео.

Как натянуть пружину

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.

Натягивание пружины ПИМ

Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:

• на полотно надеваются тяговые пружины (идут в комплекте);
• пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
• пружина фиксируется специальными скобами-стопорами;
• тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
• стопор пружины снимается;
• проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

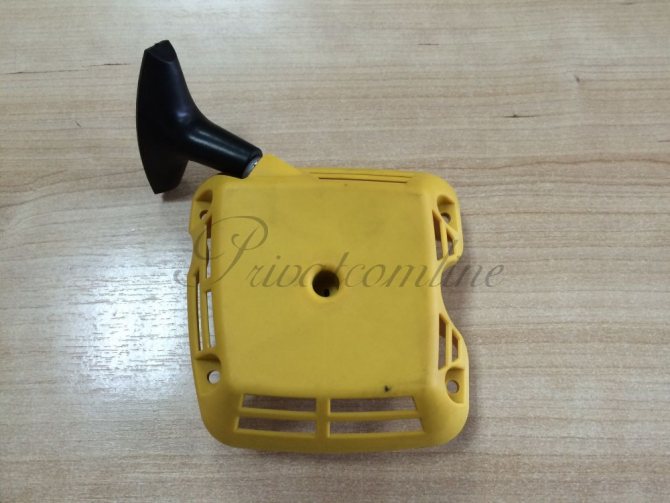

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

• Демонтировать стартер с корпуса инструмента.
• Снять защитную крышку.
• Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
• Второй конец шнура продеть в отверстие защитной крышки.
• Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
• Проверить работу пружины после вытягивания и отпускания механизма.
• Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
• Демонтировать шкив и шнур.
• Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.
