Как индикаторной отверткой и мультиметром определить фазу и ноль

В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности. Вызов профессионального электрика по каждому малейшему поводу обойдется в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, который измеряет параметры сети. Однако инструмент является дорогостоящим, и не всегда его приобретение целесообразно для использования в домашних условиях. Его функции может заменить индикаторная отвертка. Что это такое и как ее использовать? Как определить, где фаза, а где ноль?

Определение фазы и нуля без приборов

Бывают ситуации, когда для правильности подключения необходимо узнать какой провод фаза, а какой ноль. Например, для обеспечения нормальной работы осветительного прибора, в разрыв (через выключатель) и дет фазный провод, а нулевой прокладывается непосредственно к осветительному прибору. В настоящее время, проводка в домах и квартирах прокладывается трехжильными проводами, которые подразделяют на три вида.
Виды проводников:

• Фаза;
• Ноль;
• Заземление.

Отличить в проводке фазу от нуля представляется возможным визуально

Но для этого должно быть соблюдено одно важное условие. Проводка в доме или квартире должна быть выполнена с применением разноцветных проводников

Фазный проводник согласно правилам ГОСТ, обязательно должен маркироваться следующими цветами: черный, белый, коричневый, фиолетовый, бирюзовый, красный, серый, розовый и оранжевый.

Нулевой проводник легко найти, так как он всегда маркируется голубым цветом. Провод заземления имеет желто – зеленую расцветку.

Стоит отметить, что электрический ток, который подается к жилым секторам, является переменным, поэтому полярность подключения электроприборов не имеет значения

Правильность подключения важно только для оборудования, работающего на постоянном токе

Для чего искать фазу

Казалось бы, чего проще — установить выключатель лампочки. Разрывай любой провод, ставь на него рубильник — и свет будет послушен воле человека. Тем не менее, по действующим Правилам установки электрооборудования — ПУЭ — выключатель должен ставится исключительно в разрыв фазного провода. Это вполне логично — разомкнув цепь мы должны обезопасить себя или другого человека от поражения током, если надо будет поменять патрон или весь светильник, даже лампочку. Разумеется, при замене светильника, в первую очередь монтажник или домашний мастер проверяет наличие фазы. И, если уж поставить выключатель правильно нет возможности, придётся отключать автомат в щитке, чтобы гарантировано обесточить проводники для лампы. Всегда проверяйте наличие фазы в том оборудовании, которое собираетесь ремонтировать или менять.

Применение лампы накаливания

Это метод использования лампы накаливания для определения проводников соответствующего цвета в сети из 3 проводников. Этот метод предусматривает соблюдение повышенных мер безопасности.

Для применения этого метода в патрон вкручивается обычная лампа накаливания. На клеммы патрона прикручиваются провода, не имеющие на концах изоляции.

Если не имеется комплекта деталей для этого метода, можно использовать стандартную настольную лампу. В таком случае, чтобы получить результат следует попеременно, по цветам присоединять проводники к вилке.

Недостатком этого способа является то, что применив его, невозможно будет наверняка узнать какой из двух проводников фазный. То есть, таким методом, мы скорее проверяем систему на работоспособность.

А преимущество состоит в том, что с большой долей вероятности будем знать следующее: 1 провод нуль, другой провод фаза. Если при тестировании свет не горит, это указывает на отсутствие фазы в проверяемых проводниках.

Запрещенные и опасные способы

Точность определения проводника напрямую влияет на безопасность пользования бытовыми устройствами. Поэтому метод поиска фазы должен быть надежным. Есть народные способы определения фазового проводника, которые запрещено использовать. К ним относится создание самодельной системы с лампой накаливания. При работе можно получить удар электрическим током.

Некоторые ищут фазу в трехжильном и двухжильном проводе при помощи картофеля. Это также метод, который не отличается достоверностью и является небезопасным. Узнать точно назначение жил с его помощью не получится.

Контрольная картофелина

Для самого необычного способа определения фазы потребуются 2 провода и картофель. В разрезанный пополам клубень вставляют 2 проводника на максимальном друг от друга расстоянии. Один накидывают на что-то заземленное (трубу отопительной системы), другой — на проверяемый контакт. Спустя 5-10 минут осматривают срез картофелины. Если на нем появилось пятно, то проверяемый проводник — «фаза». Если пятно отсутствует — «нуль».

С помощью воды

Для определения полярности контактов по похожей методике опускают два провода в ёмкость с водой. Если вокруг одного образуются пузыри — это минус. Следовательно, вторая жила — плюс.

Применяя подручные средства для определения жилы под напряжением, необходимо быть крайне осторожным. При несоблюдении мер безопасности, можно получить удар током.

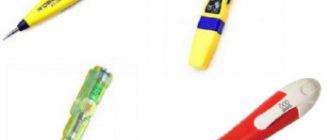

Разновидности и функции отверток

Чисто внешне рассматриваемый прибор выглядит как самая простенькая отвертка. Разница будет видна в ручке. В рассматриваемой версии данного инструмента в корпусе ручки имеется резистор, соединенный с жалом, выполненным из металла. Именно оно и будет выступать проводником.

Наличие сопротивляющейся части позволяет сократить токовую силу до максимума, что дает возможность применять подобную отвертку максимально безопасно. В каркас устройства еще и встроен световой диод либо лампочка на основе неона, что подсоединяются к пятачку внешнего типа на пластине контакта, что расположена с внешней стороны прибора. Получается, что электричество идет по щупу и в дальнейшем по резистору, снижается до такого уровня, чтобы его показатель был максимально безопасным для осуществления работ. Именно это и является главным аспектом использования индикаторной отвертки.

Если говорить о категориях подобных отверток, то новейшие модели, представленные на рынке, могут найти напряжение в жиле даже через глиняный, побелочный или штукатурный слой, что будет крайне удобно, ведь избавит от необходимости разбивать часть стены, чтобы добраться непосредственно до провода.

Вообще, алгоритм действия подобных инструментов в большинстве случаев одинаков. Хотя существуют различия, возникающие в зависимости от категорий, моделей и наявных функций, которые есть у той или иной модели с индикаторной функцией. Бывает так, что по своему функционалу такая отвертка индикаторного типа может заменить целый ряд довольного дорогостоящего оборудования. Например, есть решения на батарейках, что позволяют проверить целостность проводов, даже когда они обесточены, и ток по ним не идет.

Подобные варианты дадут следующие данные о цепи, что проверяется:

• присутствие звукового сигнала позволит понять, есть ли в цепи напряжение либо оно отсутствует;
• цифровое табло показывает величину напряжения, что обычно отображается в вольтах;
• использование рассматриваемой отвертки дает возможность проверить цепь постоянного и переменного тока в бытовой электротехнике;
• установить сетевую полярность;
• прозвонка электрической цепи звуковой либо световой индикацией.

Вообще, существуют две категории отверток такого типа.

С неоновой лампой. Этот вариант является распространенным и его устройство описано выше. Преимуществом такого решения будет дешевизна и простота. А недостатком является малый диапазон напряжения, с котором можно работать. Как правило, речь идет о диапазоне от 90 до 380 вольт. Да и фазный провод определить в указанном случае можно исключительно при непосредственном электроконтакте.

Благодаря наличию резистора ограничения щуп подключается к контакту с разными полярностями у диодного мостовыпрямителя. А второй контакт выводится на индикаторную рукоять, чтобы можно было прикоснуться пальцем. Малый постоянный, который возник, уходит на накопительный конденсатор. После этого активируется транзистор лавинного типа, который активирован по инверсной схеме. В финале всего этого светодиод получает пульсирующий ток. Такая отвертка может осуществить определение фазы даже при напряжении от 45 вольт. А если подключить не щуп, а маленькую антенну, то можно легко найти электрополе переменного типа.

Если говорить об области применения, то при помощи подобных отверток можно выполнять следующие типы работ:

• проверка к розеточному или выключательному контакту подключается проводник фазы;
• если розетка на удлинителе не функционирует, то можно осуществить проверку всех гнезд с применением пробника;
• осуществить проверку, куда именно подведена фаза на патроне: на основной контакт или на резьбу;
• узнать, есть ли напряжение в определенном электрическом приборе;
• проверить, насколько исправен заземлительный проводник.

Мультиметр. Что это за прибор?

Мультиметр (электрики его ещё называют тестером) представляет собой комбинированный прибор для электрических измерений, который объединил в себе множество функций, основные из которых омметр, амперметр, вольтметр.

Эти приборы бывают разными:

• аналоговыми;
• цифровыми;
• переносными лёгкими для каких-то базовых измерений;
• сложными стационарными с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и померить на участке цепи ток, напряжение, сопротивление, проверить электрическую цепь на целостность.

Прибор представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные позиции (вокруг него находится восемь секторов). В самом верху (в центре) имеется сектор «OFF», когда переключатель установлен в это положение, значит, прибор выключен. Чтобы выполнять замеры напряжения понадобится установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят ещё два измерительных щупа – чёрный и красный. Чёрный щуп подсоединяется в нижнее гнездо с маркировкой «СОМ», такое подключение является постоянным и используется при проведении любых измерений. Красный щуп в зависимости от замеров вставляется в среднее или верхнее гнездо.

Принцип действия индикаторных отверток

Для того чтобы эффективно и правильно пользоваться индикаторными отвертками, рекомендуется ознакомиться с их устройством и общими принципами работы. Несмотря на внешние различия, у каждой из них основной функцией является проверка наличия и отсутствия напряжения, определение фазы и нуля. Для этого достаточно подключиться рабочим органом к одному из контактов.

Наиболее простым устройством считается индикаторная отвертка с неоновой лампочкой. В ее конструкцию входит металлический токопроводящий стержень, на конце у которого расположено плоское жало. В схему индикаторной отвертки дополнительно включен токоограничивающий резистор и неоновая лампочка. Стальная пружина прижимает лампу к резистору.

Отвертка на светодиоде может работать и с более низким напряжением – до 45 вольт. Для нормального функционирования требуется импульсный режим, то есть, с увеличением силы тока пропорционально снижается время непрерывного горения светодиода. Кроме ограничительного резистора, в схеме имеется диодный мост, выполняющий функцию выпрямителя. Незначительное количество тока, появившееся на контактах моста, поступает к накопительному конденсатору. Далее через транзистор пульсирующий ток подается на светодиод, который начинает гореть мерцающим светом.

Принцип работы с такой отвёрткой заключается в следующем. Человеческое тело представляет собой своеобразный конденсатор с достаточной емкостью. Когда палец касается сенсора, в цепи возникают слабые электрические токи в пределах 0,5 мкА. Если жало инструмента одновременно касается фазного проводника, происходит увеличение силы тока до значения, достаточного для открытия транзистора. Далее выполняется подключение питающего элемента к светодиоду, который начинает излучать свет.

Показатель напряжения срабатывания составляет около 50 вольт. Порог чувствительности удается снизить за счет использования собственных источников питания. Это дает возможность отличить ложные срабатывания, возникающие под действием наводок электрического поля.

Простейшие методики нахождения фазы, нуля мультиметром

Организованный правильно контур заземления дома устраняет проблемы. Во-первых, изоляция PEN желто-зеленого цвета. Спутать с коричневой (красной) фазой, синей нейтралью невозможно. Случается, проводка проложена, нарушая требования, цвета перепутаны, отсутствуют вовсе (алюминиевый кабель). Поиск фазы мультиметром осуществляем простым алгоритмом:

1. Допустим, квартира располагает тремя проводами: фаза, нуль, земля.
2. Ставим мультиметр на диапазон переменного напряжения 750 вольт, начинаем попарно тестировать проводку.
3. Между фазой и любым другим проводом будет 230 вольт (действующее значение), перемычка земля-нейтраль дает приближено 0.

Мультиметр

Подъездный щиток располагает минимум пятью проводами, фаз три. Дальнейший процесс определяется фантазией местных электриков. Хорошие мастера вешают стикеры А, В, С, указывающие местоположение фаз. Заземление желто-зеленое, нейтраль чаще синяя.

Меж соседними фазами напряжение 380 (400) вольт. Квартиры высоток иногда снабжают двумя фазами. Электрические плиты мощностью выше 10 кВт стараются разделить потребление. Уменьшаются требования к проводке. Советуем немедленно взять маркер, пометить изоляцию нужными цветами. Дом, лишенный заземления, обычно получает два провода: фазу, нейтраль. Трансформатор подстанции гонит три фазы. Сколько окажется в квартире, следует выяснить.

Проблемы начнутся, когда отсутствует маркировка проводов, фаза приходит одна. Между опасными проводами напряжение составит… нуль!

• Два провода несут фазу, нейтраль одна, заземление забыли проложить. Между питающими жилами круглый нуль, при оценке нулевого провода получаем 230 вольт. Ситуация выглядит, будто фазные жилы стали нейтралью и нулем. Напутали при прокладке – что поделаешь? Требуется искать дополнительный источник опоры. Подойдет отвертка-индикатор.
• Два провода одной фазы, вторая пара – заземление, нейтраль. Попарно покажут нуль, перекрестно – 230 В. Воспользуйтесь опорным ориентиром.

Отсутствует щуп-отвертка, заручившись помощью тестера как ни звони проводку, проблема останется. Требуется опорный источник, гарантированно заземленный. Подходят:

1. Контур заземления громоотвода часто ведут по наружной стене здания, полоса стали задевает торец балкона. Идет вертикально вниз. Заземлена, годится избранной цели с двумя оговорками: слой ржавчины сточите напильником, работы выполняйте, когда небо безоблачное (опасайтесь молнии).
2. Простейшим выходом станет водопроводный кран ванной. Трубы сейчас пластиковые. Но внутри находится отличный электролит – вода с растворенными солями жесткости. Коснитесь черным щупом тестера рукава крана, выполняйте измерения относительно точки опоры. Применяйте боковины фитингов медных, латунных, алюминиевых. Была бы вода.



   Индикаторная отвертка

3. На площадке стальной корпус щитка если не заземлен, посажен (закорочен) на нулевой (нейтральный) провод. Выполняйте измерения относительно выбранного ориентира.
4. Газовая труба – табу желающим заводить заземление, находится под нулевым потенциалом, соприкасается с землей. Найдете сколы краски, аксессуар используйте в целях (спиливать краску самостоятельно запрещено) идентификации фаз, нейтрали, заземления.
5. По вышеописанным причинам батареи из чугуна, алюминия, стали признаны неплохим ориентиром. Главное, обеспечить тесный контакт. Как проверить? Вызвонить две точки корпуса. Сопротивление составляет единицы ома – норма. При условии, что отопление включено. Согласно нормативам, корпус насоса заземляется, вероятность ошибки низкая.
6. Трубы канализации опорным источником заземления применять не рекомендуется. Условия проводимости определены количеством… стоков.

Ввиду разнообразия методик, ненадежности рекомендуется до начала серьезных работ провести тесты. Измерить потенциал между указанными ориентирами, фазой розетки. Расстояние между ориентиром, точкой назначения велико? Берем удлинитель. Особенно хорош фильтр питания персонального компьютера, снабженный характерной подсвечивающейся кнопкой. Фаза слева, левый штырь штекера (смотря какой стороной повернуть) помечаем маркером.

Затем вызваниваем с розеткой (без питания, понятное дело), делаем отметку с нужной стороны. Поясняем, можно обойтись без этого, с электрикой лучше отставить шутки. Осталось найти фазу, пользуясь помощью М890С. Ставим диапазон выше 380 вольт (между двумя фазами), начинаем измерять разность потенциалов между клеммами и щитком. Полагаем, дальнейший алгоритм понятен.

Как найти фазу мультиметром

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».

В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

Требования безопасности при выполнении измерений

Выполнение работ там, где есть высокое напряжение, требует тщательного соблюдения мер безопасности. Нужно обратить внимание на следующее:

• Перед тем, как померить напряжение, нужно убедиться, что мультиметр настроен на измерение переменного напряжения.
• Нужно проверить, что установлена нужная шкала. Значение реального напряжения не должно превышать того, которое указано на шкале.
• Если в помещении высокая влажность измерять в таких условиях нельзя. В этих условиях электричество может представлять опасность для человека.
• Непосредственно во время замеров нельзя менять режим работы прибора или используемую шкалу измерений.

Если в процессе измерений человек берёт щуп в руку, а другим проверяет провод, то желательно при этом стоять на специальном коврике или в такой обуви, которая не пропускает тока. В большинстве случаев это не требуется, но полностью исключить необходимость таких мер безопасности нельзя.

Общие сведения

В нашей повседневной жизни мы сталкиваемся с электричеством практически в любом месте, где пребываем. Будь это работа или различные заведения: кино, театр, магазины, спортивные комплексы — перечислять можно очень долго. Что и говорить, мы пользуемся многими электроприборами ежедневно, причем лет так 20 или 30 лет назад их было не так много, как в настоящее время. Причем их число растет с завидной периодичностью.

Но все электрическое оборудование не может работать вечно и рано или поздно оно начинает ломаться, что просто неизбежно. Вечного двигателя пока еще никто не изобрел, поэтому на чудо надеяться не стоит. Некоторые люди хотят научиться чему-то новому, неизведанному и электричество не является исключением. Хотя бы потому, что можно самостоятельно проводить ремонт бытовой техники. Конечно, лучше приглашать специалиста, но легкую работу можно выполнить самостоятельно. Только для этого необходимо изучить фундаментальные понятия, дабы разобраться, что такое ноль и фаза.

Дополнительная информация

Выше рассматривались ситуации, когда нет индикационной отвертки, но имеется мультиметр или токовые клещи. Предполагалось, что до входа в помещение есть земля, фаза и нуль, а помещение со стороны потребителя прозванивается. В случае с тремя жилами метод еще проще, так как между фазой и любым проводом разница потенциалов равна 220 В. При этом нужно заметить, что способ не подойдет в других ситуациях, к примеру, когда имеется нулевая разница межфазного напряжения. В указанном случае тестер будет бесполезен.

Есть и другая методика проверки, применение которой в промышленных условиях, однако, запрещено.

Понадобится лампа в патроне с парой оголенных проводов. С помощью лампы определяется фаза — любую жилу можно замкнуть на заземление. Использование с этой целью водопроводных, канализационных или газовых коммуникаций запрещено. Можно использовать кабельную антенну, оплетка которой, согласно нормативам, должна быть заземлена, а это означает, что найти фазу можно будет с помощью тестера (или, как говорилось выше, можно использовать лампу в патроне).

Также можно использовать пожарные лестницы или металлические громоотводные шины. Необходимо зачистить сталь до появления блеска, а затем прозвонить фазу на зачищенном участке. Следует сказать, что далеко не всякая пожарная лестница имеет заземление в отличие от громоотводной шины. При обнаружении такого дефекта рекомендуется обращаться с жалобами на нарушение технологии защитного зануления в управляющие или государственные организации.

Полезные советы и общие рекомендации

Работа с электропроводкой требует внимательности и осторожности.

Электрики советуют:

1. Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки.
2. По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
3. При эксплуатации мультиметра подробно изучить инструкцию перед применением. Обратить внимание на настройку прибора.

Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.

Как проверить фазу и ноль?

Теперь перейдем непосредственно к проверке ноля и фазы. Но перед стартом работ подобного типа, следует проверить работоспособность самого прибора, чтобы он отображал правильные данные, которые позволили провести нужные действия, выполняя следующие действия:

1. сначала следует осуществить визуальный осмотр и убедиться, что конструкция прибора полностью целостна и не имеет повреждений механического характера;
2. после выполнения этого действия, если никаких изъянов не найдено, следует протестировать устройство;
3. щуп следует при проверке вставить в оба отверстия рабочей розетки, одновременно с этим требуется большой палец руки держать на части рукояти диэлектрического сенсора – если что-то не так, индикатор не сработает;
4. при применении решения с индикатором неонового типа на батарейке можно зажать пальцами отверточное жало и пятачок; в случае активации светового диода, это будет означать исправность устройства.

Объясним определение фазы и ноля на самой обычной розетке. Нужно вставить отвертку в одно из розеточных отверстий и, как описано выше, прикоснуться пальцем к рукояточной пластинке. Если индикатор активировался, значит, удалось найти фазу. Потом вставляем устройство в иное отверстие – активации лампочки произойти не должно. Если все так, как и должно быть – это ноль.

Если же она и тогда светится от нулевого провода, чего вроде как быть не может, это значит, что есть две фазы. Не следует бояться, ведь это возможно, если просто исчез контакт на нулевом кабеле. Например, это можно произойти где-то в коробке. В розетке не может быть две фазы никоим образом: одна будет просто идти во второе отверстие через какие-то включенные электрические приборы (лампочки, стиральные машины, холодильники и так далее).

Следует отметить, что довольно часто многие путают простую индикаторную отвертку с прозвоночным вариантом. Во втором случае у отверток имеется батарейка. Если с использованием такой отвертки осуществить определение земли, то нет необходимости касаться пятки. Либо же лампочка будет активна, как в случае касания фазы, как и при касании нуля.

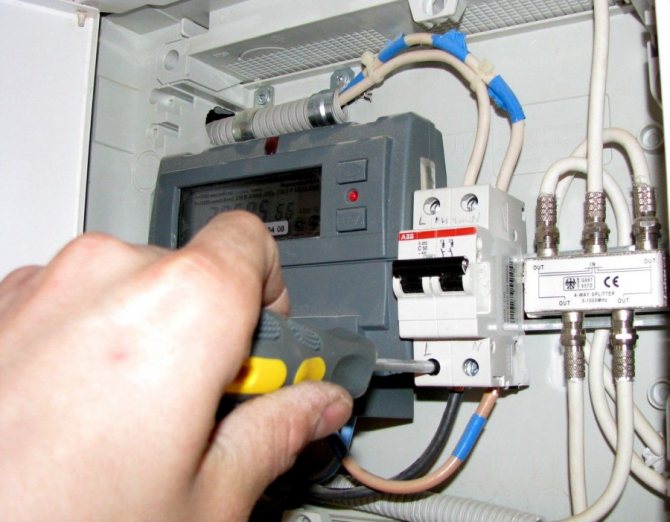

Отвертка с индикатором нам в помощь

Конструкция инструмента проста. Внутри встроена лампочка. Жало на одном конце, шунтовый контакт на другом.

Суть проверки контрольной отвёрткой состоит в выполнении следующих действий:

• Отключаем подачу тока от щитка.
• Очистить от изоляции жилы, которые нужно проверить на 1 см.
• Разъединяем их в разные стороны во избежание соприкосновения.
• Произвести подачу напряжения включив вводный автомат.
• Жало отвёртки поднести к оголённой проводке.
• Если при выполнении этого действия загорается индикаторное окошко, значит это фаза, если отсутствует, значит это ноль.
• Пометьте нужную жилу, отключите коробку автомат и выполните подсоединение коммутационного аппарата.

При работе с пробником всем необходимо соблюдать правила безопасности, которые заключаются в том, что при проведении замера нельзя касаться отвертки в нижней части. Инструмент нужно содержать в чистоте. Прежде чем определять отсутствие напряжения(в отличии от его присутствия) в розетке, можно проверить прибор на исправность с помощью другого электрооборудования, которое находится под напряжением.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов

между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

1. Отключить питание от электросети автоматом;
2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
3. Подать питание в электросеть;
4. Прикоснуться жалом пробника к концу испытываемого проводника;
5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка

с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети

. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник

в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

• Более 100 В — найдены фаза и ноль;
• Более 160 В — найдены фаза и заземляющая линия;
• Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Альтернативные методы без использования приборов

Если ситуация складывается так, что ни индикаторной отвертки, ни мультиметра нет, а выяснить, какой контакт фазный, необходимо, используют визуальный способ определения контакта.

На кабеле часто встречается буквенное обозначение характеристик проводников. Так, за «фазой» закрепилась буква L, за «нулем» — N, а за «землей» — PE.

Иногда электрики при монтаже дополнительно маркируют фазный провод подвешенной биркой с обозначением. Но более простым решением считается цветовая маркировка проводов. Правильное подключение их (в соответствии со стандартом) впоследствии облегчает работу электрикам, позволяя быстро ориентироваться в проводке.

Определение по цветовой маркировке

Нужную жилу можно определить по цвету изоляции
Самый простой способ поиска нужной жилы – определение по цвету изоляции. Цвет проводов в электропроводке и его обозначение регламентированы госстандартами. По международному стандарту IEC производители обязаны окрашивать изоляцию каждой жилы в свой цвет. В однофазной сети цвет проводов в электропроводке 220 В следующий: ноль должен иметь синюю или голубую окраску, земля — желто-зеленую (иногда в виде полосы), фаза может иметь любой другой оттенок. Обычно для фазовой жилы используется коричневый цвет. В двухжильном проводе ноль синий, фаза другого окраса. Какого цвета фаза в многофазной сети, зависит от производителя. Обычно она черная, коричневая, красная.

Подобный способ определения не является надежным. Не все производители придерживаются установленных требований, поэтому жилы могут обозначаться по-разному. Особенно опасно использовать поиск по цветовой маркировке в домах старой постройки – там все жилы имели белый окрас.

Визуально

При описании визуального способа идентификации проводников уточнялось, что в большинстве современных электросетей желто-зеленый цвет соответствует защитному нулю, все оттенки синего цвета обозначают рабочий нуль, а любые иные цвета фазу.

Однако, необходимо учитывать, что проводники могут не соответствовать принятой цветовой гамме в следующих случаях:

1. Проводка проложена в доме старой постройки, где не была произведена реконструкция домашней электросети в соответствии с современными правилами. Чаще всего в ней используются одноцветные проводники.
2. Проводка проложена в новостройке, но ее монтаж осуществлялся частными лицами, а не профессиональными электриками.
3. Провода ведут к более сложным бытовым устройствам, например, различным переключателям или выключателям, конструкция которых изначально подразумевает принципиально иную схему функционирования.
4. Проводка прокладывалась по стандартам, отличающимся от принятых в Европе, поэтому она имеет совершенно иные цветовые обозначения.

В большинстве остальных случаев, цветовая маркировка проводников производится в соответствии с указанными правилами, которые регламентируются соответствующим стандартом IEC, действующем на территории всей Европы.

В ситуациях, когда отсутствует полная уверенность в полном соответствии цветовой гаммы общепринятому стандарту, рекомендуется воспользоваться одним из практических методов для определения нуля и фазы.

Также, можно посоветовать в последствии использовать специальные цветные насадки, которые позволят в будущем не забыть предназначение проводников и не осуществлять процедуру их определения заново.

С помощью контрольной лампы

Самый не безопасный из способов предполагает использование контрольной лампы. Для этого необходима подключённая лампа с двумя отводами от неё.

Можно применить метод исключения:

1. При поочерёдном прикосновении к двум контактам из трёх определяются фазный и нулевой провода. В этом положении лампа будет гореть.
2. Далее изменяется положение одного из проводников.
3. Если лампа погаснет (одновременно может сработать защитный автомат, при его наличии), значит, отсоединён фазный контакт, а подсоединены нулевой и заземляющий.
4. При отсутствии защитного автомата, лампа может продолжать гореть при двух положениях одного из контактов. Это означает, что один из них – ноль, второй – земля. Чтобы правильно их идентифицировать, необходимо отсоединить клемму заземления на вводном кабеле и повторить подсоединение контрольной лампы к каждому из контактов. Лампа не будет гореть на заземляющем проводе.

При наличии только двух проводов, задача существенно упрощается. Достаточно вычислить фазу.

Как отличить по внешнему виду

Узнать, какие провода проходят в конкретной квартире, можно по их внешнему виду. Знать, как определить фазу и ноль без приборов, нужно, если отсутствуют оба из указывающих инструментов. Отличить провода можно по цвету их изоляции. Но этот метод применим только тогда, когда электропроводка выполнена с соблюдением всех правил ее укладки

. Желто-зеленый цвет изоляции указывает на то, что этот проводник — заземляющий. Голубой или синий цвет говорит о том, что провод нулевой, а коричневый, белый или черный цвет указывает на фазовую линию.

Но даже при уверенности в цвете проводки лучше ее перепроверить индикаторной отвёрткой или мультиметром, так как неправильное подключение чревато электротравмой.

Использование самодельной «контрольки»

Бывают случаи, когда необходимо срочно подключить электрическое устройство, а в домашнем хозяйстве отсутствуют необходимые приборы для определения фазы и нуля. Часто это происходит на даче вдали от благ цивилизации. Однако найти там электрическую лампочку, патрон от нее и кусок электрического провода не представляет больших проблем.

Изготовить самостоятельно контрольную лампочку не представляет труда. Достаточно подключить два провода к патрону и закрутить в него электрическую лампочку. Для удобства эксплуатации концы проводов оборудовать щупами (если такие удалось найти).

Принцип идентификации проводов «контролькой» не отличается от того как определить индикаторной отверткой фазу и ноль. Для определения фазы следует один из контактов «контрольки» подключить к любому из проверяемых проводов, а второй контакт соединить с заземлением. Если лампа будет светиться, то узнаете о принадлежности его к фазе.

Главный недостаток использования самодельной «контрольки» в отсутствии безопасности проведения работ. Существует реальная возможность получения удара электрическим током.

Описание процесса

Начнём с фазы. Требуется включить устройство, после чего выставить на нём определение напряжения переменного характера, что на корпусе устройства обычно обозначается значком V~. Также следует выбрать предел измерения выше предполагаемого сетевого напряжения. Часто говорят о 400–700 В. Щупы тогда будут подключаться так: чёрный следует установить в разъём с пометкой COM, а красный – VΩmA. Но прежде чем осуществлять это, следует проверить работоспособность мультиметра в выбранном режиме. Проще попытаться выяснить напряжение в простой розетке. Для этого вставляем щупы в розеточные отверстия. Если устройство рабочее, и таковой будет розетка, то мультиметр покажет вам значение около 220–230 В.

Теперь приступим непосредственно к поиску фазы на примере 2 кабелей, торчащих из потолка и использующихся для включения люстры. Всё будет довольно легко. Требуется сформировать условия для прохождения электричества по прибору и установить этот факт. Создаётся электрическая цепь примерно такая, как с отвёрткой-индикатором.

При выяснении напряжения переменного характера с установленной границей 500 вольт, красным щупом нужно коснуться проверяемого кабеля, а чёрный прижать пальцами или коснуться предмета, что заземлён. Им может стать каркас стены из стали, отопительный радиатор и так далее. Если на проверяемом кабеле будет фаза, тестер высветит на дисплее величину напряжения около 220 В. Она может чуть различаться из-за условий, но будет примерно такой. Если провод не фаза, то появится 0 либо прибор покажет не более пары десятков вольт.

Теперь поговорим о том, как найти ноль. Он обычно находится уже относительно фазы. Сначала ищем её и логически предполагаем, что провод, расположенный рядом, ноль либо земля. Определить, является кабель нулём либо заземлением с помощью рассматриваемого устройства относительно сложно из-за того, что данные проводники почти одинаковы и повторяют друг друга.

Проще всего будет отключить от заземлительной шины в электрощитке кабель ввода. При осуществлении проверки напряжения между кабелями заземления и фазой нельзя будет получить 220 вольт, как при проверке фазы и нуля. Кроме того, следует сказать, что если в электрощите стоит защита дифференциального типа, то она точно сработает при проверке кабелей заземления относительно иного проводника, даже нулевого.

Если надо установить ноль в розетке, то следует красный щуп поставить в фазовую розеточную дырку, а чёрный поднести к иному контакту, после чего сделать эти же действия с третьим контактом. Обязательно следует запомнить напряжение в обоих случаях. Где оно будет меньше, там будет заземление. А там, где показатель будет чуть выше – там будет нулевой провод. В общем, как можно убедиться, ничего сложного в поиске нуля и фазы мультиметром нет.

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!

Особенности домашних электрических сетей

Практически во всех квартирах электричество подается через однофазную сеть, с напряжением 220 вольт и частотой 50 Гц. Общее питание к жилому дому подводится посредством мощной трехфазной линии, а потом электроэнергия коммутируется в распределительных щитах. Дальнейшее движение тока к потребителям осуществляется по однофазным линиям с фазным и нулевым проводами.

Распределение нагрузки на каждую фазу должно быть максимально равномерным, чтобы избежать перекосов в процессе эксплуатации. В современных домах дополнительно прокладывается контур защитного заземления. Таким образом, в электрической сети добавляется еще один провод, который в дальнейшем тоже придется идентифицировать при необходимости.

В частном секторе нередко используются трехфазные линии. Напряжение в 380 вольт может напрямую подводиться к отдельным потребителям – отопительным котлам, электродвигателям и другому оборудованию. Однако для внутренней разводки внутри частного дома все равно используются однофазные линии, в которых равномерно распределяются все три фазы. Таким образом, к розеткам оказывается подведенными три провода – фазный, нулевой и заземление.

Ошибки пользователей мультиметра

Китайские мультиметры настроены работать, даже если неправильно поставлены щупы. Сломать прибор случайно остерегайтесь. Избегайте способа: воткнуть черный провод в разъем измерения высоких токов, красный – на свое место. Попытаетесь измерить переменное напряжение высоковольтной линии – ремонт обеспечен. Нельзя применять неправильные диапазоны. Зарекитесь пытаться измерить переменное напряжение, применив шкалу постоянного. Проверка фаз станет последней в жизни мультиметра.

Прибор выводится из строя большим напряжением переменной полярности. Прочее (к примеру, неправильная полярность щупов) не так страшно.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

При ремонте электрической проводки, или ее обслуживании часто может потребоваться определить какой провод подключен к нулю, а какой к фазе. Это требуется для установки выключателей или коммутации другого электрооборудования. Прежде, чем рассказать, как определить ноль и фазу, расскажем о связанных с этим предрассудках.

Почему мультиметр необходимо переводить в режим вольтметра при проверке фазы

До массового появления в продаже цифровых приборов нам в электролабораторию друзья и знакомые частенько приносили для ремонта сгоревшие аналоговые тестеры.

Причина их повреждения практически всегда была одна: неправильный выбор режима измерения при подключении прибора к цепям напряжения.

При этом в лучшем случае выгорали цепочки подключения резисторов с кнопками и переключателями, а в худшем — высочувствительная измерительная головка с токопроводящими пружинками. Последние неисправности чаще всего ремонту не поддавались.

Люди просто не понимали, что тестер, как и цифровой мультиметр, производит измерения на основе закона Ома.

Разница только в том, что тестер работает с аналоговыми величинами, а мультиметр — оцифрованными. Но принципы подключения обоих типов приборов одинаковы, сводятся к двум простым правилам:

1. при измерении напряжения переключатели ставят в то положение, которое вводит калиброванное сопротивление, ограничивающее ток через токоизмерительную головку или датчик;
2. замер неизвестной величины напряжения всегда необходимо выполнять на режиме максимального значения шкалы прибора.

Неправильное положение переключателей, переводящих прибор в режим омметра или амперметра, чаще всего встречается у новичков по невнимательности и из-за низких навыков.

На моей памяти есть случай, когда два опытных электрика, понадеявшись в спешке друг на друга, спалили дорогой образцовый вольтметр — эталон класса точности 0,2.

Прибором пришлось срочно воспользоваться для выставления уставок зарядного устройства аккумуляторной батареи оперативного тока 220 вольт на подстанции 330 кВ.

Один работник держал прибор в руках горизонтально и подал концы с щупами второму для выполнения замера. Никто из них не обратил внимания, что переключатель стоял на низшем пределе измерения. В результате протекания повышенного тока измерительная головка выгорела полностью.

Этот случай не типичный, но наглядно показывает, что электричество никому и никаких ошибок не прощает. Ток течет туда, где ему оказывается меньшее сопротивление.

Неправильное подключение мультиметра или тестера к цепям напряжения кроме повреждения самого измерительного прибора создает режим короткого замыкания, вредного для бытовых потребителей и проводки.

Поэтому перед установкой измерительных щупов на цепи напряжения необходимо проверять исходное положение переключателей прибора в режим вольтметра.

Вообще-то стоит заметить, что элитные цифровые мультиметры оборудованы встроенной электронной схемой, защищающей прибор от неправильного подключения к цепям напряжения, а у бюджетных моделей она отсутствует.

Ее в народе часто называют «защитой от дурака». Во многих случаях она может спасти прибор и бытовую сеть, но постоянно использовать эти ее возможности все же я не рекомендую: подключайте вольтметр правильно всегда.

Фаза

Сами по себе термины «фаза», «ноль» и «земля» хорошо знакомы профессиональным электрикам. Но, к примеру, фаза встречается и в физике — под этим определением можно назвать несколько состояний воды:

• жидкое;
• твердое;
• газообразное.

Помимо этого, под фазой можно понимать несколько стадий колебания, что может относиться к волновому движению. В астрономии здесь несколько иное значение, что можно понять по наблюдению за луной.

Чуть выше было рассмотрено, как рождается электричество на станциях. Так вот именно на рабочую фазу, которую электрики называют просто — фазой, подается напряжение. Чтобы более точно представить себе, что это значит, следует раскрыть следующее понятие — ноль.

Алгоритм визуального осмотра

Во-первых, откройте щиток. Внимательно рассмотрите автоматические выключатели, количество которых зависит от расчетной нагрузки. К автоматам существует 2 варианта подключения:

• провод содержит только фазу;
• как фазу, так и ноль.

Провод заземления подключается непосредственно к шине.

Теперь, когда вы знаете значение расцветки и месторасположение кабелей, осталось лишь проверить, чтобы в щитке все соответствовало стандарту.

Далее, при условии, что в щитке ваша изоляция проводов соответствует правилам, необходимо открыть каждую распределительную коробку и визуально изучить состояние скруток. Здесь тоже не должно быть неточностей.

Очень часто бывают такие моменты, на которых не стоит заострять внимание. Например:.

• Распределительная коробка содержит выключатель, подсоединенный к фазе.
• Монтажники использовали провода с двумя жилами, изоляция которых отличалась от стандарта.

В обязательном порядке придерживайтесь правил техники безопасности и будьте осторожны и предельно внимательны, когда решаете вопросы с электричеством самостоятельно.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

• Мультиметр стрелочный или цифровой;
• Индикаторную отвертку или тестер;
• Маркер;
• Пассатижи;
• Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!
