Индикаторная отвертка, несмотря на простоту, функциональный инструмент. С равным успехом применяется профессиональными электриками и далекими от этой сферы, людьми. С помощью устройства определяют полярность аккумулятора, находят пробой электропроводки в стене, проверяют напряжение на скрытом кабеле, определяют фазный и нулевой провод на месте подключения клавишного выключателя, бытовой техники, исключают риск перегрева и выхода из строя техники от неправильного монтажа.
Виды и устройство индикаторных отверток
Тестер включает жало из металла, выступающий в роли проводника, резистор, преобразующий электричество до безопасной величины. Индикационный элемент в электрической цепи отвертки — неоновая лампочка, либо светодиод, который устанавливается после резистора. Индикатор соединяется с токопроводящим контактом на торце или корпусе рукоятки.
Принцип работы пробника прост. Жало прибора прикладывают к проводу, ток, если это фаза, проходит через тестер, резистор (сопротивление) на лампу или диод, а затем в землю. При работе с устройством, человек выполняет функцию заземляющего элемента. Когда ток проходить через резистор, его значение падает до безопасных величин, пользователь не ощущает, когда ток проходит через тело.

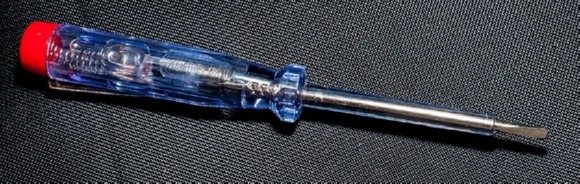

Такая конструкция заложена в основу простейших и универсальных моделей тестеров. Выделяют несколько видов индикаторных отверток:
Простые
В корпус установлена рабочая электрическая схема, со стандартным набором элементов: транзистор, резистор, индикатор — неоновые лампочки. Нулевая фаза — человек, который замыкает контактную пластину. Инструмент не функционален — определяет напряжение на проводе, но часто не срабатывает при напряжении в сети меньше 60 Вольт. Не подходит для поиска обрыва сети.
Со светодиодами
Модели имеют конструктивные и функциональные отличия от примитивной модели. В качестве индикатора установлен светодиод, позволяющий проверять цепь при напряжении, не превышающем 60 Вольт. В пробниках этого типа бывает биполярный транзистор, батарейки, которые дают возможность выполнять бесконтактную проверку. Светодиодные пробники подходят для определения обрывов в электрической цепи, тестируют схемы электрооборудования.
Универсальные
Портативные устройства с широкими возможностями. Инструментом этого типа выполняют тестирование контактным и бесконтактным способом, определяют обрыв, короткое замыкание с помощью «прозвона» сетей, в этом помогает световое и звуковое оповещение. Универсальные пробники используют при ремонте или настройке электронных приборов, транспорта, предназначены для работы с постоянным и переменным током. Работает тестер на батарейке, за зарядом которой следят. Если аккумулятор потеряет заряд, работать универсальная отвертка не будет.
Тип индикаторной отвертки выбирают в зависимости от предполагаемых работ. Для использования в быту достаточно простой модели, а для работы с электронными приборами выбирают универсальное устройство.

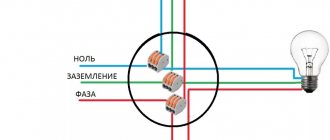

Цвета и обозначение проводов
Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.
На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.
На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.
По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.
Таблица цветовой маркировки проводов до и после 2011 года
| Период действия ПУЭ | Первая фаза L1 | Вторая фаза L2 | Третья фаза L3 | Нулевой провод, N | Заземляющий провод, РЕ |
| До 1 января 2011 г. | желтый | зеленый | красный | голубой | желто — зеленый (черный) |
| После 1 января 2011 г. | коричневый | черный | серый | светло-синий | желто — зеленый |
В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России. В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого
провода. Международного стандарта пока нет.
Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.
В чем отличие проводов N и PE в электропроводке
По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого
.
Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.
В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.
Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.
Где купить
Чтобы максимально быстро приобрести отвертку, можно посетить ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:
| Цифровой мультиметр 3 в 1, индикатор напряжения, тестер, вольтметр | Отвертка с тестером напряжения | Отвертка индикаторная NAVIGATOR 155941 |
| Многоцифровой тестовый карандаш AC DC 12-250 В | Индикатор напряжения 100-220 В | Цифровая индикаторная отвертка ANENG с ЖК-дисплеем, 12-250В |
Электронные или умные индикаторы
Эти приборы можно назвать «мини-мультиметром», так как функциональность достаточно широкая. Разница в том, что это не измерительный прибор и показаниям его можно верить с натяжкой. Получить ориентировочные значения вы можете, но для точных измерений требуется все-таки мультиметр.
Могут иметь два режима работы:
- контактный;
- бесконтактный.
Одна из самых распространенных электронных индикаторных отверток — IEK ОП 2Э
В бесконтактном обычно есть работа с большей и меньшей чувствительностью. Так что этот прибор объединяет в себе два описанных ранее — контактную и бесконтактную индикаторную отвертку. Есть два варианта исполнения:
- с сигнальными светодиодами;
- с жидкокристаллическим дисплеем.
Для моделей со светодиодами, придется для начала запоминать, в каком случае светятся какие светодиоды. Обычно их два — красный и зеленый, но могут быть и другие варианты. С жидкокристаллическим дисплеем проще — прочесть показания не составит труда.
Тестер. Правила эксплуатации
Когда и как пользоваться индикаторной отверткой правильно, какие существует требования к личной безопасности пользователя?
Перед проверкой скрытой электропроводки следует обесточить помещение. Оголенные электропровода, проверять только тестером, не следует к ним прикасаться руками или проводниками. Нельзя использовать прибор во влажных помещениях, проверять исправность электрических цепей сырыми руками, будет ощутим проходящий через тело ток.
На корпусе инструмента не должно быть трещин, щелей и других повреждений. Если есть даже незначительные повреждения, устройство требуется заменить. Чинить поврежденный тестер не выгодно, покупка нового обойдется дешевле.
Поиск фазы и ноля с помощью картошки
Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.
Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.
Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.
Проверка исправности прибора
Перед началом работы с отвёрткой следует убедиться в исправности инструмента.
Простой и быстрый способ, проверить устройство — вставить щуп-проводник поочередно в каждое отверстие розетки. Электрическое гнездо должно быть под напряжением. Если инструмент исправен, то при попадании на фазу загорится индикатор, извещающий о напряжении на контакте. Отсутствие светового сигнала и звукового, если это универсальный тип, говорит о неисправности тестера, выполнять проверку электрооборудования им нельзя.
Правила работы с разными типами тестеров
Принцип тестирования электрических сетей и оборудования простыми, светодиодными и универсальными отвёртками имеет некоторые отличия. Для получения достоверного результата необходимо следовать основным правилам работы с пробниками.
Проверка простым индикатором
Этот тип устройства помогает быстро определить наличие фазы, нагрузки на кабеле или розетке.
Тестер берут в руку, зажимают контактную поверхность.
Важно! Прикасаться к жалу устройства нельзя, по нему будет проходить напряжение в 220 Вольт, если проверяется розетка, плафон или выключатель.
Пробник прикладывают поочередно к контактам, определяют результат по индикатору.
Щуп прибора подносят к одному проводу, контакту, чтобы не произошло замыкания нуля и фазы. Результат получается поверхностный — такая проверка показывает наличие или отсутствие напряжения. Для более точного результата используют более универсальный тип тестера.
Проверка отверткой со светодиодом
Необходимо знать, как пользоваться отверткой индикатором со светодиодом, чтобы получать точные данные при проверке техники и электрической сети.
Поиск фазного провода осуществляется по аналогии с простым тестером — пальцем замыкается цепь фазоопределителя, жало прикладывается к контактам.
Светодиодное устройство, в отличие от примитивного пробника, поддерживает функцию бесконтактного тестирования. При такой проверке не нужно замыкать контакт, им достаточно приложить отвертку к проводу, коробу или стене, где проходит скрытая проводка. Чувствительный прибор отреагирует сигналом диода на наличие напряжения в этом участке.
У бесконтактного способа тестирования есть минус — чувствительный прибор может показать наличие напряжения при обрыве сети. К плюсам можно отнести яркость светового сигнала, очень удобно при ярком освещении и возможность работать с низким напряжением.
Правила проверки универсальной индикаторной отверткой
Принцип проверки универсальным устройством почти не отличается от предыдущих типов тестеров. На многих моделях есть табло, на которое выводятся цифровые значения напряжения. Работать с таким прибором легче, но по стоимости они превышают более простые модели пробников.
На корпусе тестера находится контактная площадка для замыкания внутренней цепи и тумблер для переключения режимов работы устройства. При необходимости можно выставить контактный, бесконтактный и чувствительный режимы. На всех моделях стандартные буквенные обозначения режимов:
O — работа выполняется по классическому варианту: пальцем замыкается сеть, проводник (жало) прикладывается к тестируемому элементу.
L — бесконтактный режим. К проверяемому объекту подносится или прикладывается контактная часть, обычно это торец рукоятки тестера. Если прибор попал под воздействие электрического поля, световой и звуковой сигналы оповещают о наличии напряжения.
H — высокочувствительный режим работы. Проверка бесконтактная, с низким порогом срабатывания. Эта функция помогает быстро найти скрытую электропроводку.
Критерии выбора изделий
Зная, как определить фазу и ноль индикаторной отверткой, всегда можно быстро устранить проблемы с электроснабжением своего жилища своими руками. При выборе указателя напряжения рекомендуется учитывать ряд характеристик. В их перечень внесены:
- размер и форма корпуса;
- цветовой оттенок и эргономичность рукоятки;
- функциональность;
- наличие источника питания для автономной работы отвертки;
- тип индикаторной лампочки: неоновая или светодиодная;
- наличие дисплея и звукового сигнала;
- компания — производитель;
- стоимость изделия.
Оптимальный выбор индикатора напряжения обуславливает успешное использование изделий и абсолютную безопасность проведения ремонтных работ.
Основные виды проверки
В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.
Контактный способ
- При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
- Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
- Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.
Бесконтактный способ
Поиск обрыва
Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.
Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку. Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.
Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.
Скрытая электропроводка
Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.
Проверка работоспособности индикатора
Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.
В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными.
Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.
Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.
Подвох электрической цепи
Бывает, что при тестировании розетки, пробник показывает наличие напряжения сразу на двух проводах. Возникает такой результат, если произошел обрыв нуль, а фаза по замкнутой цепи пошла дальше. Возможные причины:
- Обрыв нулевого провода в щитке подъезда. Устраняется проблема быстро — свой вывод на щитке отсоединяют, зачищают и снова соединяют.
- Выбитый автомат (пробка).
- Слабый контакт, повышенная нагрузка в распределительной коробке квартиры.
- Повреждение электропровода грызунами, ремонтными работами.
Фазоопределитель своими руками
Как сделать индикаторную отвертку своими руками, чтобы использовать ее для исследования электрооборудования.
Сделать ее можно используя простую электрическую схему. Собранный тестер позволит определить наличие напряжение в розетке, патроне и других электрических приборах.
Для сборки схемы необходимо взять резистор 2.5 МОм, резистор 100 Ом, транзистор, подойдет, КТ-312, светодиод и источник напряжения 3.5 вольта (батарейки). При сборке пробника учитывают, что база транзистора расположена справа, эмиттер слева, а коллектор в центре.
К коллектору транзистора припаивают минус светодиода. К плюсу диода припаивается резистор номиналом 100 Ом. К эмиттеру КТ-312 припаивается минус источника питания. К выводу резистора на 100 Ом припаивается положительный вывод с источника питания. К базе транзистора припаивается резистор на 2.5 Мом, он будет исполнять роль щупа.
Проверку самодельным тестером выполняют по известному алгоритму. Вместо контактной площадки палец прикладывают на плюс или минус источника питания. Свободный вывод резистора прикладывают к клемме выключателя, контакту патрона, помещают поочередно в отверстия розетки.
При попадании на контакт под напряжением светодиод будет загораться, ничего не произойдет, если контакт резистора попадет на нуль.
