Как называется отвертка звездочка

Чуть-чуть истории

Сначала немного истории. Трудно сказать, когда и где появился первый винт. Первые упоминания о винтах относятся к XVI веку; можно предположить, что и отвертка появилась примерно в то же время. Первоначально форма головки винта представляла собой прямоугольник или квадрат. Не надо забывать, что все изготавливалось методом ручной ковки. Однако, такая форма ограничивала возможность сильного затягивания винта, особенно в труднодоступных местах.
Затем был изобретен шестигранник, что привело к появлению ключа с шестью установками в диапазоне 360°. Появились торцевые ключи, обеспечившие доступ к головке винта по вертикали и возможность удобной его затяжки с приложением любой необходимой силы.

И, однажды, у какого-то человека мелькнула мысль: «А почему, собственно, обязательно ключ? Почему нельзя в головке прорезать паз и работать с винтом с помощью стержня с плоским концом?» – так появился шлиц, а вслед за ним и отвертка Почему инструмент назвали отверткой, а не «заверткой» (ведь винт сначала заворачивают) осталось загадкой.

Шлицы

Прошло много лет, «сорвано» множество шлицов и сломано отверток, прежде чем пользователи получили инструмент, столь необходимый в быту и производстве. Конструкция отвертки – длина и диаметр стержня, форма и размеры ручки – стала обеспечивать удобную и качественную работу в конкретных условиях, при конкретных технологических требованиях.

На данный момент имеются несколько типов отверток, что определяется необходимым соответствием шлицевой части отвертки и шлица на винте (шурупе, саморезе). Поэтому, важно сразу внести ясность в этом вопросе.

Типы шлицов

Типоразмеры

Необходимо помнить, что для каждой формы шлица имеются свои типоразмеры. При работе с крепежом очень важно использовать правильно подобраные по форме и размеру отвертки. Это сохранит шлиц винта, продлит жизнь отвертке, обеспечит быструю и качественную работу, а главное – предотвратит возможные травмы. Точно выполненная рабочая часть отвертки – одна из составляющих ее качества.

Стержень отвертки

Очень большое значение имеют также свойства и качество материала, из которого изготовлен стержень отвертки, как он термообработан («закален»). Мягкий шлиц отвертки сомнется (свернется), а слишком твердый («перекаленный») сломается («лопнет») даже при нормальном усилии при работе. Еще немного о стержне отвертки: обычно стержень изготавливается круглого сечения, но бывают отвертки, на которых для увеличения крутящего момента используют шестигранный или квадратный стержень, или делают специальное шестигранное утолщение у основания рукояти. Такой отверткой можно работать, помогая ключом для увеличения крутящего момента. Их иногда называт «силовыми».

Ручка для отвертки

Основное предназначение ручки отвертки – передача крутящего момента на рабочую часть. Форма, размеры и материал ручки могут быть самыми разными и определяются не только конструктивными требованиями, но и индивидуальными особенностями пользователя (эргономическими требованиями). Так, у кого-то ладонь широкая с короткими пальцами, а у кого-то узкая с длинными, при этом и ручки нужны разные: длиннее или короче, большего диаметра или меньшего. Материал ручки может быть самый различный: дерево, пластик, резина. И здесь нужен индивидуальный выбор: дерево хорошо, но не достаточно прочно, а вот резину не все любят – рука потеет, хотя надежность захвата этой ручки полная.

Эргономичная форма предусматривает для передачи высокого крутящего момента зону большого радиуса в конце рукоятки с широким круглым «затылком» без острых граней, а ближе к стержню – узкий участок («талию»). Он позволяет быстро крутить инструмент пальцами.

Форма ручки может быть самой различной – основное требование к ней – надежность захвата, – чтобы рука не проскальзывала при необходимом усилии. И еще. Торец ручки обязательно должен быть хорошо обработанным, гладким, чтобы при интенсивной работе не натереть ладонь.

Кроме того, у большинства «круглых» моделей специально стачивают пару граней, чтобы отвертка не скатывалась с наклонных плоскостей. «Дырки» ближе к концу рукоятки – это отверстия для подвеса (так удобнее хранить инструмент).

Наиболее распространенные ручки пластмассовые, но и они очень разные. Как правило, ручки изготавливаются из порошковых и литьевых пластмасс. Первые – более твердые, но хрупкие – боятся ударов, падений; вторые – эластичнее, но мягче, – в этом легко убедиться с помощью любого режущего инструмента. Первые по внешнему виду более глянцевые, блестящие; вторые – матовые, тусклые, на ощупь слегка «мыльные» (однако, это не мешает работе при хорошей форме ручки, «по руке»).

Многие производители сейчас изготавливают отвертки с комбинированными рукоятками: двухкомпонентными, трехкомпонентными. Используется при этом полипропилен, эластомеры, резина. Такие рукоятки наиболее функциональны: они прочны и не разрушаются даже при максимальном прилагаемом усилии, обеспечивают надежный захват инструмента рукой, приятны на ощупь.

Для труднодоступных мест делают короткие отвертки (укороченный стержень, укороченная рукоятка) типа «бочонок», супердлинные отвертки, где длина стержня намного превосходит длину рукояти. Удобно: пролез длинным жалом через все выступы и отверстия конструкции и закрутил «надоевший и неудобный» винт! И, конечно же, нельзя пропустить так называемые «Т-образные» рукоятки, изготовляемые для отверток, призванных работать в тяжелых условиях, «heavy duty», способных реализовать максимальное усилие в точке приложения.

Читать также: Что такое маятниковый ход у сабельной пилы

Плоская отвертка

Рассмотрим подробнее типы отверток и начнем наш обзор с обычной плоской отвертки. Отвертки с плоским, прямым шлицом (жалом) еще очень долго будут существовать, до тех пор, пока выпускается крепеж с прямым шлицом. Основной их параметр – размер жала, определяется двумя числами, например: 0,5х4 – это жало толщиной 0,5 мм и шириной 4 мм.

Под каждый размер головки и шлица крепежного изделия должна быть своя отвертка. Так, если диаметр головки крепежа 6 мм, а ширина шлица 0,8 мм, то жало отвертки должно быть шириной не более 6 мм и не менее 5 мм, а его толщина не менее 0,7 мм. Это обеспечит удобство и качество работы, гарантирует надежность крепления, сохранение целостности шлица и самой отвертки.

Кроме того, появились плоские отвертки с насечками, нанесенными на плоскостях жала, что увеличивает трение между отверткой и шлицом крепежа; отвертки всех видов с алмазными покрытием рабочей части; с твердосплавной рабочей частью; с намагниченной рабочей частью для удержания крепежных деталей (из обычной стали).

Крестовая отвертка Phillips

Изначально форма крестообразного шлица была довольно сложной, ибо помимо собственно «креста» имела цилиндрическое углубление по его центру (примерно, диаметром 2 мм и глубиной около 3 мм) – форма отвертки соответствовала ему. Однако практика показала, что эта направляющая на отвертке технико-экономически не оправдана, и от направляющей отказались, оставив просто «крест».

В чем революционность «крестика»? Он позволяет надежно зафиксировать отвертку в шлице, не «соскальзывает» и при правильной работе практически полностью исключает возможность повреждения, «срыва» шлица – возникновения заусенец, нарушения антикоррозионного покрытия крепежа. Площадь рабочего контакта между поверхностями «крестика» и отвертки практически вдвое больше, чем при прямом шлице.

Отвертки типа Philips обозначаются как PH. Ниже представлена таблица, в которой обозначены границы применения крестовых отверток в соответствии с размерами крепежных деталей:

Длина стержня отвертки одного и того же номера может быть различной для различных видов работ. В быту, в основном, используются средние размеры. При ремонте сотовых телефонов могут применяться укороченные отвертки.

Крестовая отвертка Pozidriv

Pozidriv (Позидрайв) – это зарегистрированная торговая марка. Она обозначает класс шурупов и отвёрток с крестообразным шлицом. Pozidriv является улучшенной версией крестового шлица Phillips. В отличие от шурупов Phillips, уходящие в глубину кромки боковых поверхностей жала Pozidriv не утончаются, а идут параллельно друг другу.

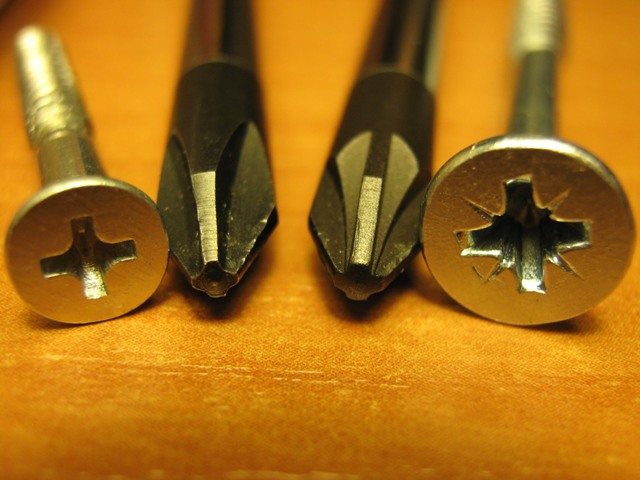

Отличительным признаком шурупов Pozidriv от шурупов Philips являются исходящие из внутренних углов головки винта позидрайв тонкие лучеобразные линии.

Отвертки типа Pozidriv обладают такими же кромками между основными выступами креста и имеют обозначение PZ. Кроме этого в них указывается также размер по возрастанию (например, по возрастанию – PZ 000, PZ 00, PZ 0, PZ 1, PZ 2, PZ 3, и т.д.).

Отвертки Torx (звездочка)

Для обозначения размеров системы TORX используется заглавная буква T за которым следует число. Например, T5, T6, T10 и так далее (чем больше число, тем больше размер отвертки). Для ремонта сотовых телефонов обычно используются размеры T3, T4, T5, T6, T7.

Позже компания Camcar разработала улучшенный вариант TORX PLUS. Существует также версия Tamper-Resistant TORX (сокр. Torx TR), у которой в центре имеется выступ, препятствующий использование стандартных TORX-отверток, а также прямых и крестовых отверток.

Еще есть внешний вариант TORX, который мы не будем рассматривать.

Виды отверток имеют большое многообразие, т.к. это универсальный инструмент, который может быть полезен в самых разных ситуациях.

Еще недавно выбор инструмента был ограниченным, сейчас же появилось много различного крепежа, и рынок получил новые виды отверток, подходящих к тому или иному сечению болтов или шурупов.

На смену обычным отверткам пришли новые, модернизированные модели, все они довольно востребованы и служат для разных целей.

Отвертка – это незаменимый помощник любого мастера, работающего руками.

Устройство и характеристики

Конструктивно отвертка состоит из наконечника, стрежня и рукояти.

Рабочая часть инструмента – это наконечник, или как его еще называют, жало или лопатка, может иметь разную форму.

Для удобства некоторые отвертки производят с намагниченным наконечником, который удерживает метиз и не дает ему упасть.

Рукоятки имеют разные модификации, т.к. некоторые виды работ затруднительно или невозможно выполнить с помощью обычной отвертки с прямой ручкой.

Помимо классической формы, существуют еще три вида рукояток:

• Т-образные – для придания большего крутящего момента;

• Г-образные или L-образные – в виде своеобразного ключа со шлицем в форме шестиконечной звезды;

• Переломные – отличаются возможностью вкручивать детали под любым углом

Стержни отверток бывают разной длины и формы.

Еще один немаловажный нюанс – сталь отвертки должна соответствовать требованиям ГОСТ 47-52 HRC.

Благодаря этому показателю устанавливается оптимальная твердость стержня, и отсутствует риск его поломки при вкручивании с усилием.

В основном для изготовления стрежней используют хромованадиевую сталь.

Дополнительной защитой металла от коррозии служат различные напыления.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

• 00 – 1,5-1,9 мм;
• 0 – 2 мм;
• 1 – 2,1-3 мм;
• 2 – 3,1-5 мм;
• 3 – 5,1-7 мм;
• 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать

Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы

Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

Размеры

Чтобы отвертка прослужила долго, и не стерлась, важно выбрать правильный размер инструмент с нужным наконечником.

Для каждого вида разработаны специальные стандарты размеров, и присвоены им номерные обозначения.

Шлицевые отвертки с плоской формой наконечника могут иметь ширину от 2 до 18 мм, а крестообразные модели идут с нумерацией от 0 до 4.

Все номерные виды рассчитаны на определенный диаметр наружной резьбы:

• № 0 – до двух мм; • № 1 – от двух до трех мм; • № 2 – от трех до пяти мм; • № 3 – от пяти до семи мм и т.д.

Размеры стержня зависят от номера отвертки.

Так, например, нулевая отвертка имеет диаметр стержня 4 миллиметра при длине до 80 миллиметров.

По мере возрастания номера увеличивается диаметр и длина стержня.

Что нужно знать о рукоятке и стержне

Сейчас выбор отверток достаточно велик, поэтому можно легко растеряться во всем многообразии этого инструмента.

Выбирая отвертку, следует обратить внимание на такой показатель, как эргономичность – рукоять должна быть удобной, аккуратной, нескользкой.

Если в качестве материала для ручки была использована резина, то тут не должно быть лишних наплывов или микроскопических трещин.

Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях.

Прочность наконечника определяется цветом, если жало темнее, чем сам стержень, значит, были использованы специальные напыления для придания дополнительной прочности.

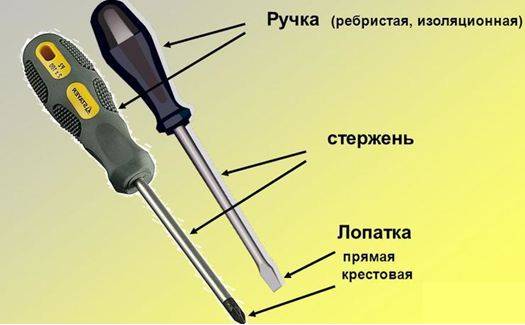

Конструктивные особенности

Простейшая отвертка состоит из следующих частей:

Рукоятка

Эта часть обеспечивается удобное использование.

В зависимости от того, где планируется использовать инструмент, ручка может иметь пятигранное, шестигранное, круглое, квадратное сечение и др.

Также важным параметром является ее размер.

Например, существуют действительно миниатюрные отвертки, размер ручки которых настолько мал, что рассчитан на работу пальцами, а не кистью руки.

В качестве материала для изготовления ручки используется, как правило, резина, пластик и дерево.

Ее форма, кроме всем привычной цилиндрической, может быть выполнена в форме буквы “Т” или “Г”.

Стержень

Его длинна и толщина подбирается в соответствие с глубиной и диаметром отверстия, в котором расположен шуруп или винт.

Жало

Жало – наконечник, форма которого соответствует форме шлица крепежного элемента.

Долговечность инструмента напрямую зависит от материала, из которого изготовлено его жало.

Влияют такие параметры, как прочность и твердость.

Изначально форма рабочей поверхности представляла собой подобие лопатки, что соответствовало форме паза крепежного элемента.

Со временем популярность набрали шестигранные, крестовые, квадратные и другие шлицы, продлевающие срок службы инструмента.

Спецотвертки позволяют выполнять надежный монтаж нестандартных метизов.

Повышенный коэффициент трения обеспечивает специальное напыление, предотвращающее выскакивание жала из паза крепежной детали.

Виды отверток и их назначение

Универсальная отвертка слесарная – это инструмент, который есть практически в каждом доме.

Благодаря отвертке можно выполнять ремонтные работы разной степени сложности, главное знать, какой тип и диаметр подойдет в каждом конкретном случае.

О том, какие бывают отвертки можно узнать, если детальнее углубиться в тему.

Читать также: Пайка медных труб цена за стык

Отличительной особенностью всех видов является разное толщина стержня.

Наиболее популярными считают отвертки с круглым и квадратным сечением, с прямым или крестообразным шлицем.

Однако технический прогресс не стоит на месте и наряду с новыми видами крепежа появляются профессиональные отвертки для вкручивания болтов, шурупов и прочих элементов.

Все это делается для того, чтобы облегчить работу потребителям.

• На данный момент кроме универсальных моделей существует еще несколько модернизированных видов отверток для проведения разных работ.

Например, переставная отвертка отличается своей универсальностью, т.к. с одной стороны стержня она плоская, а с другой крестовая.

Некоторые переставные модели имеют несколько разных наконечников, что повышает универсальность инструмента.

• Точная или как ее еще называют, тонкая отвертка – подойдет для ремонта мобильных телефонов, ее маркировка соответствует нулевому обозначению.

Изделие производят с малым размером шлица, не более 2мм, что позволяет выполнить точную работу с мелкими деталями.

• Особые эргономичные свойства приобрела двухкомпонентная отвертка, ее отличительной особенностью стала прочная рукоять из комбинированных материалов.

Для покрытия рукояти использовали полипропилен и резину.

Двухкомпонентное покрытие способствует надежному захвату, чтобы изделие уже не могло выскользнуть из рук.

• Для работы с тонкими деталями используют часовые отвертки, с их помощью ремонтируют часовые механизмы.

Размер наконечника изделия – не более миллиметра.

На этом классификация профессиональных монтажных отверток не заканчивается, существует еще много разновидностей моделей, предназначенных для определенных целей.

Типы бит для отверток

То, какие бывают отвертки, определяется разнообразием видов болтов и шурупов. Среди разных типов шлица отвертки можно выделить несколько самых распространённых видов:

1. Плоская отвёртка. Имеет прямой шлиц и маркировку «SL». Предназначена для винтов и шурупов с прямой прорезью. Эту устаревший тип крепежей, не обеспечивающий большого усилия закручивания. При зажимании болтов с большим усилием есть опасность сорвать шлиц. Такой винт выкрутить будет невозможно, его придётся высверливать. Саморезы с такими головками в настоящее время не выпускаются.
2. Крестовая отвёртка. Имеет маркировку «РН» и сужающееся к концу жало крестовидной формы. Такой шлиц обеспечивает центровку отвёртки в головке шурупа и бОльшее усилие закручивания. Прорезь такой формы имеют все шурупы и большинство винтов. Недостаток крестовой отвёртки в том, что при потере наконечником своей формы инструмент придётся менять, а для шурупов разного размера необходимы разные отвёртки. Поэтому для некоторых работ целесообразно иметь отвёртку со сменным жалом. В некоторых электроприборах и других аппаратах используются винты с комбинированной прорезью — плоской и крестовидной. Эти крепежи можно откручивать отвёртками любого типа.

Разновидностью крестовой отвёртки является крестообразная отвертка с направляющими PZ. Она имеет дополнительные грани, увеличивающие силу сцепления отвёртки с шурупом и усилие закручивания. Такие инструменты применяются при изготовлении мебели.

1. Шестигранная отвёртка. Имеет маркировку НЕХ и жало шестиугольной формы. Используется для откручивания винтов, имеющих соответствующее углубление в головке. Болты большого размера закручиваются шестигранными ключами, отвёртки предназначены для винтов, используемых в электронной и компьютерной технике и конфирматов (еврошурупов) при сборке мебели. Для каждого размера винтов необходима отдельная отвёртка или сменный наконечник.

1. Звёздочка. Имеет маркировку TORX и наконечник в виде звёздочки с 6 лучами. Используется в небольших болтах при ремонте мобильной аппаратуры.

Позволяет сделать размер головки винта меньше, а так же предотвратить разборку устройства неспециалистами.

Кроме этих видов винтов и отвёрток, некоторые производители закрывают корпус своих изделий на крепёжные изделия, требующие иных форм наконечников — трёхлучевая звезда, двухзубцовая вилка и другие. Это делается для защиты от вскрытия аппаратов и для того, чтобы затруднить ремонт в домашних условиях.

Маркировка наконечников отверток и бит

В любом магазине на вопрос, какие бывают отвертки в продаже, покажут витрину или предложат посмотреть каталог, в котором указаны имеющиеся типы отверток и их маркировка.

Дело в том, что по буквенно-цифровому обозначению видны все параметры инструмента — буквы определяют тип жала, а цифры указывают на размер отвёртки. Например, маркировка отвертки РН2х100 расшифровывается, как:

• РН — отвёртка с крестовидным наконечником (phillips);
• 2 — номер отвертки (диаметр стержня 6 мм);
• 100 — длина жала 100мм.

Тип рукоятки указывается в описании товара и не определяется маркировкой изделия.

Похожие материалы на сайте:

• Чем отличается отвертка PZ от PH
• Как читать обозначения на мультиметре
• Как померить сопротивление мультиметром

Формы шлица и маркировка

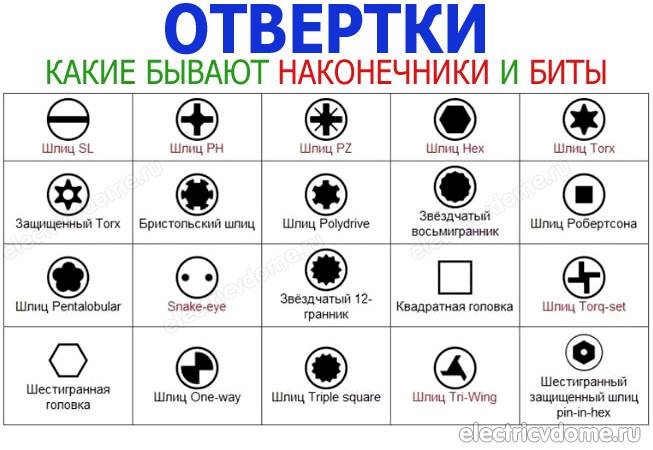

Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.

К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки.

Далее по популярности уже идут другие модели, более сложной формы.

1. Шлиц отвертки прямой выполнен в форме лопатки.

Данная модель предназначается для винтов с прямой прорезью, имеет маркировку SL и разную длину шлица.

В основном такие отвертки предназначаются для бытового использования.

2. Крестовая отвертка имеет обозначение PH.

По форме жало отвертки напоминает конус – ее четыре грани образуют крестообразный шлиц.

Используют такой вид не только в быту, но и в профессиональном строительстве.

Преимуществом является повышенная прочность изделия и качественное сцепление инструмента с винтом.

Бывают и универсальные виды таких отверток с комбинацией видов PH и SL.

На сегодняшний день существует два типа крестовых отверстий с маркировками PH и PZ.

Шлиц PZ показан на картинке справа.

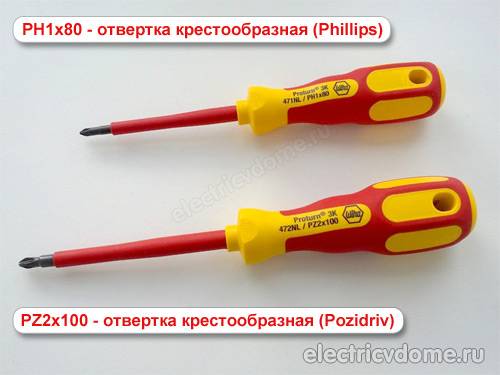

В чем отличия PZ и PH?

Если винт имеет головку с обычным крестом – это PH, если же крест между граней имеет дополнительные засечки под 45 градусов, то это PZ.

Отличаются данные типы наконечников еще и тем, что вариант PZ имеет большее углубление, позволяющее лучше фиксироваться в его отверстии.

Крестообразная форма благодаря усовершенствованию помогает лучше выполнять крутящий момент благодаря большей площади прилегания.

Чем выше числовое значение рядом с маркировкой (от 0 до 3), тем больше размер шлица отвертки. Например, маркировка ph3 является наиболее высоким порогом размеров, таким инструментом можно закручивать самые крупные винты, в отличие от первого ph1.

Второй размер является наиболее популярным при проведении различного рода работ.

Требования ГОСТ 17199 распространяются на все слесарно-монтажные отвертки, которые имеют прямой или крестообразный шлиц, за исключением инструмента, предназначенного для проведения электромонтажных работ.

Типы наконечников: какие бывают жала?

Немного разобравшись в видах отверток, рассмотрим, что предлагает рынок в плане разнообразия рабочего элемента, точнее — жала?

Плоский тип шлица

Мало кто знает, но у этого инструмента есть маркировки. Латинские буквы SL, скажут вам что данный вид отверток предназначен для откручивания винтов с прямой прорезью. Если вы визуально не можете видеть инструмент, смотрите на описание в ценнике.

Крестовая отвертка

Маркировка буквы PH. Наряду с отверткой с плоским жалом — это более распространенный вид инструмента. Шлицы с конусным углублением позволяют максимально затягивать винты и шурупы даже в сложных местах.

Крестовой тип отвертки надежнее, согласно чему сегодня все производители постепенно отходят от применения винтов с плоскими прорезями. Отверткой «одношлицевой» можно свернуть головку винта, если он прикипел в месте фиксации. Крестовая модель обеспечивает практически 100% исполнения, даже в сложных случаях.

На заметку. Можно встретить в магазинах и комбинированные виды отверток. Совмещенные модели PH и SL удобны и позволяют не отвлекаясь от работы менять рабочий элемент отворачивая любые винты.

Отвертка шестигранник

По большей степени — это ключ, но если есть специализированный инструмент со съемными наконечниками, то шестигранник можно называть и отверткой. Маркируется буквами HEX. Модель позволяет отворачивать самые сложные крепления прилагая огромные усилия.

Винты такого типа наиболее прочны и возможность разлома минимальна. Мебельное производство и большая часть автомобильной промышленности пользуются таким винтами. Надежность соединения на высоте, а возможность применения шестигранного вида отвертки, сводит к минимуму риск поломки.

Отвертка звездочка

Маркируется производителем — TORX. Аналог шестигранной отвертки. Винты данного типа можно видеть на мобильных устройствах и в автомобильной промышленности.

Бывают еще отвертки звездочки с секретами. На внешней стороне жала делают углубления, в виде кубика или шара. Такой подход используют определенные производители автомобилей из Германии и Японии. Таким образом, ограничивается возможный вариант внешнего вмешательства в деталь, которая может ремонтироваться только в сервисных центрах.

Кроме основных видов отверток, представленных выше, есть еще масса различных по форме типов ключей. В магазинах вы можете приобрести специализированные наборы: универсальную ручку и сменные насадки различной формы. Количество элементов в некоторых «сборниках» достигает до 30 штук.

Специальные отвертки

Помимо основных видов существует целый набор специальных отверток, предназначенных для проведения узкоспециализированных работ.

Часто такой инструмент изготавливают производители фирменной продукции, желающие тем самым обезопасить свои товары от подделок и несанкционированного вскрытия.

К специализированным видам инструмента относятся: шестигранные модели, отвертки со шлицем в виде звездочки, трилистника, спаннера и т.д.

Такие изделия имеют нестандартную форму шлицев, что позволяет вкручивать крепеж, имеющий особую резьбу.

Подробнее о видах специализированных отверток

1. Отвертка звездочка (маркировка TORX) – имеет жало в форме шестиконечной звезды.

Инструмент используется редко – винты для данного типа устанавливают в том случае, если производитель желает ограничить несанкционированный беспроблемный доступ к технически важным деталям.

Изделие в основном используют для ремонта мелкой бытовой техники, мобильных телефонов и т.д.

2. Шестигранный шлиц имеет изделие с маркировкой HEX.

Отличительной особенностью данной модели является высокий уровень силы крутящего момента, который в разы превосходит показатели всех вышеперечисленных вариантов.

Инструмент такого вида применяют для работы в мебельной отрасли, а также в тех местах, где особенно необходимо надежное соединение.

3. Другой вариант шестигранных отверток называют шестигранниками и отличие от предыдущего вида заключается в выпуклой части наконечника.

4. Трехлучевая отвертка имеет нестандартную форму шлица в виде трилистника, что собственно и является ее преимуществом.

Крепеж такой формы почти невозможно разобрать самостоятельно, данная особенность обеспечивает надежность и защиту аппаратуры от несанкционированного проникновения внутрь систем, например звуковой аппаратуры.

5. Отвертка u-образная или «Спаннер» – имеет жало в виде двух штырей.

Спаннер используют при ремонте бытовой техники и лифтов, благодаря необычной форме инструмента часто удается избежать последствий от действий вандалов.

6. Асимметричный крест – такой шлиц метизов практически невозможно встретить в быту.

Особенностью такой формы шлица является то, что инструмент применяют в аэрокосмической промышленности.

Еще одно преимущество вида – сильный момент затяжки, который не встречается более ни в одной модели.

7. Квадратная отвертка – это также редкий вид, имеющий узкую область применения, т.к. ее наконечник выполнен в виде квадрата.

Это некая разновидность шестигранной модели.

Необычная форма наконечников специализированных отверток позволяет вкручивать, и выкручивать винты со сложной резьбой быстро и без особых усилий.

Области применения

Отвертки со шлицем Torx в форме звезды (ознакомиться и приобрести продукцию можно тут) используются в автомобильной отрасли, а также при разборке/сборке:

• велосипедов;
• компьютерной техники;
• различной электроники;
• банкоматов и терминалов оплаты и прочих изделий.

Даже если мастеру попадется шестигранный шуруп со «слизанными», сорванными краями на головке, используя 6-лучевую биту, он без особых проблем выкрутит крепежный элемент.

Очень часто продукция Torx используется в различных мастерских, где занимаются ремонтом смартфонов и других небольших мобильных устройств, так как большинство современных гаджетов имеют болты с 6-лучевыми шлицами на головке.

Когда специалисты из Acument Global Technologies занимались разработкой концепции Torx, они делали упор на надежность инструментов. И этот фактор — преимущество, которое до сих пор отличает Torx от конкурентов и шлицев другого типа.

Модернизированные отвертки

Профессиональный инструмент отличается дополнительным набором функций.

Конечно же, еще не была создана звуковая отвертка по образу и подобию универсальной модели из сериала «Доктор Кто», способная посредством кибернетических волн воздействовать на различные механизмы.

Но прогресс не стоит на месте, и кто знает, может в недалеком будущем человечество получит новые и суперсовременные девайсы.

Уже сейчас существуют модели, на фоне которых отвертка слесарная выглядит моделью инструмента из прошлого.

Но по-прежнему набор отверток усиленных цельнометаллических остается востребованным кейсом для специалистов самого разного профиля.

Так чем же примечательны модернизированные виды отверток?

Об этом подробнее.

Диэлектрические

Отвертки этого типа применяются для электромонтажных работ.

Специальная изоляция стержня отвертки защищает мастера от удара током, что позволяет использовать инструмент для откручивания деталей, находящихся под высоким напряжением.

Данный вид инструмента часто оборудуют индикатором для распознавания скрытой проводки, что позволяет «прозванивать» данные участки в целях последующего ремонта электрических сетей.

Ударные

Такой вид инструмента применяют для работы с крупными деталями, поскольку принцип его действия направлен на создание усиленного импульса.

Во время вкручивания энергия удара направляется непосредственно на винт, что позволяет утопить деталь без каких-либо особых усилий.

В наборе с ударной отверткой идут различные насадки, все они, как правило, большого размера.

Данный вид часто используют при повреждениях крепежных деталей коррозией, когда крепеж намертво врастает в поверхность.

Благодаря ударному механизму открутить такие болты можно без дополнительных физических усилий.

Реверсивные

Для длительных работ с крепежом предназначена реверсивная отвертка с храповым механизмом.

Данный вид инструмента поставляется со сменными битами разного сечения и диаметра.

Благодаря этому инструменту можно легко вкручивать, и закручивать различные детали без отрыва руки.

Изделие имеет вращающийся наконечник, который крутится за счет обратного вращения, рука мастера в этот момент остается неподвижной.

Суперсовременная механическая отвертка больше всего подходит специалистам, чей род деятельности подразумевает частую работу с деталями.

Аккумуляторные

Усовершенствованный вид, имеет встроенный аккумулятор, благодаря которому изделие может работать как шуроповерт.

С таким инструментом мастеру вообще нет необходимости прилагать какие-либо усилия на вкручивание, при этом затяжка будет более качественной с выверенным усилием, чем при ручном вкручивании с помощью другого вида инструмента.

Читать также: Схема сварочного аппарата постоянного тока вд 305

Такие модели применяется для сборки различных изделий и их ремонта.

Телескопические

Инструмент имеет особое строение стержня в виде удочки, позволяющее регулировать его длину.

С помощью специального запорного механизма установленный параметр длины можно надежно фиксировать.

Такие модели часто имеют магнитные наконечники, облегчающие работу мастера.

Например, при помощи магнита можно достать упавший винтик из труднодоступного места, или увеличить длину стержня для работы с инструментом с деталями, находящимися на большей глубине.

Динамометрические

Используют динамометрические модели инструмента в основном в высокотехнологичных отраслях, например, в авиации, кораблестроении и т.д.

В рукоятку инструмента вмонтирован специальный экран, который отображает показатели прикладываемого усилия при затяжке любой детали.

Это очень удобная и полезная функция, поскольку только так специалист может задать необходимый момент и закрепить все детали с одинаковым усилием.

Какие виды отверток нужны для работы каждому конкретному специалисту зависит от сферы деятельности человека.

На сегодняшний день существует огромное количество инструмента для выполнения самых разных видов слесарно-монтажных работ.

При выборе определенного инструмента особенно необходимо обращать внимание на маркировки изделий, только так можно обезопасить себя от покупки подделки сомнительного качества и приобрести инструмент, изготовленный в заводских условиях.

Torx

— вид шлица резьбовых крепёжных изделий в форме шестилучевой звезды. Зарегистрированный товарный знак [1] фирмы Textron Fastening Systems (ныне Acument Global Technologies). Официальное название, зафиксированное в стандарте ISO 10664 —
hexalobular internal
[2] ; в российском варианте ГОСТ Р ИСО 10664-2007 —
углубление звездообразное под ключ для болтов и винтов
. Повседневные названия — звезда, звёздочка, торкс.

Шлиц крепежного изделия

Шлиц это прорезь на головке винта или шурупа (нем. Schlitz — паз, прорезь), предназначенная для передачи этому изделию крутящего момента от инструмента (отвертки или торцевого ключа).

Шлицы бывают различных форм и размеров. В этой статье мы рассмотрим самые распространённые виды отверстий и предназначенных для них бит.

Прямой шлиц (SL) – наиболее популярный и простейший вид шлица. Представляет собой прямой паз, проходящий через центр головки крепёжного изделия. Головка для крепёжных изделий с прямым шлицем называется «шлицевая» или в разговорной речи: «плоская», «прямая» или «минусовая». Рабочий конец отвертки представляет собой клинообразную пластину.

Недостаток данного шлица в том, что из-за отсутствия чёткой центрации, отвёртка часто вылетает из паза, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.

Крестообразный шлиц (PH) – широко распространенный вид отверстия в крепёжном изделии. Основные разновидности – традиционный Филлипс и более современный Позидрайв.

Филлипс (не следует путать с маркой техники Philips) наиболее старый и известный вид крестообразного шлица резьбовых крепёжных изделий и отвёрток или бит для них.

Этот шлиц запотентовал и запустил в производство некий Генри Филлипс (H.F. Phillips), который, в свою очередь, приобрёл права на идею у изобретателя Tомпсона (J.P. Thompson).

В крестообразном шлице, сравнительно с прямым, сцепление упрочняется, сокращается момент усилия на ось, но всё же при «тугом» входе в материал приходится прилагать дополнительные усилия на удержание биты в изделии.

Шлиц типа Позидрайв (PZ) – является улучшенной версией «Филлипса», и используется в производстве шурупов и саморезов по дереву. В машиностроении и металлообработке позидрайв применяется значительно реже. Отличительным признаком шлица являются небольшие дополнительные углубления, смещённые на 45 градусов относительно основных осей. Они обеспечивают большую стабильность и защиту от прокручивания, хотя и не решают её до конца.

Отвёртки позидрайв при использовании не выталкиваются из шлица – образуется более устойчивое сцепление, которое уменьшает износ биты и самой детали.

Квадратный шлиц Robertson (SQ) – впервые был произведён в 1908 году канадцем Робертсоном, который внедрил его в производство заместо прямого шлица. Впоследствии был востребован Фордом в его автомобильной промышленности до той поры, пока Робертсон не отказался продать ему лицензию на производство и продажу шлица, после этого проект по продажам в США полностью провалился.

Сейчас конструкция шлицевого зажима с рабочей частью квадратного сечения, применяется для головок слесарного инструмента и в крепёжных изделиях. Шлиц Робертсона предназначен для быстрой смены головок ручного инструмента с высокой надежностью.

Шестигранный шлиц (HX) – вид шлица резьбовых крепёжных изделий в форме правильного шестиугольника. Угол между сторонами равняется 120 градусам. Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением, для работы с шестигранными шлицами используется отвёртка или бита с шестигранной головкой.

Винты с шестигранным шлицем используется в машиностроении, мебельной, авиационной и автомобильной промышленности.

Шлиц типа Torx (TX) – вид шлица в форме шестилучевой звезды.

Этот шлиц способен передавать большой момент вращения без деформации биты и инструмента. Крепёж со шлицем TX обычно используется в технике: автомобилях, велосипедах, тормозных системах, разнообразных сборных металлических конструкциях, жёстких дисках компьютеров, банкоматах, потребительской электронике и топливной аппаратуре.

Благодаря пониженной радиальной нагрузке, срок службы инструмента и биты продлевается. Это достигается благодаря тому, что угол между гранями составляет всего 15 градусов. Подобная геометрия практически не создаёт напряжения. В отличие от крестовых профилей, TORX не требует приложения усилий для доведения шурупов, также не возникает эффекта проскальзывания, распространённого, например, в минусовом шлице. Таким образом, усилие, передаваемое через данный шлиц, будет гораздо большим при обычной силе приложения.

Следует обратить внимание, что существует различие между шлицем TORX и TORX PLUS: по сути, возможно прикрутить шуруп TORX PLUS отвёрткой TORX, однако это приведёт к быстрому износу как отвёртки, так и самого шлица.

TORX Tamper Resistant (TXH) предотвращает непреднамеренного снятия шурупа. Разница с обычным TORX® лишь в дырке в центре биты и небольшом штырьке в центре шурупа.

Шлиц типа 3VING обозначает специальный «трёхлопастный» вид шлица резьбовых крепёжных изделий и отвёрток для них. Ключи и отвертки имеют маркировку 3V или TW (Tri-Wing). Первоначально шлиц 3VING использовался в авиакосмической промышленности, в частности для сборки широкофюзеляжных самолетов, но позднее стал применяться и в других видах производства, на пример в изготовлении электронных устройств. Также такой шлиц применяется в зарядных устройствах фирмы NOKIA.

Шлиц типа TORQ—SET обозначает специальный «четырёхлопостной» вид шлица резьбовых крепёжных изделий и отвёрток для них. Ключи и отвёртки имеют маркировку 4Vили TS. Шлиц 4V используется только в авиакосмической промышленности, хотя отвертки под 4V встречаются в свободной продаже.

Шлиц типа ONE—WAY (CL) – обозначает специальный вид шлица резьбовых крепёжных изделий и отвёрток для них, предусмотренный только для закручивания. При попытке открутить шлиц, кулачок биты тут же выскакивает из паза. Однако, существует головка, способная открутить шлиц CL. Если такой «приблуды» не оказалось под рукой, останется только высверливать шуруп или, просверлив две дырки в нём, открутить битой 2P. Крепёжные изделия с шлицем ONE-WAY могут использоваться в общественных местах для защиты конструкций от вандализма.

Секретный шлиц типа вилочный ключ (2P) – с двумя прямоугольными кулачками, известный также как «змеиные глазки». Шлиц не рассчитан на передачу высокого момента затяжки, и усилие передаётся здесь только через два штырька, что не позволяет перетянуть шуруп.

Этот вид используется в лифтовых панелях, в некоторых залах ожидания, в метро, а также для затяжки шипов в некоторых видах обуви.

Существует также вариация биты – с тремя пинами, которая, к примеру, используется в сцеплениях холодного и огнестрельного оружия.

Тип шестигранного шлица с закруглённой головкой Hexagon Balldrive (HB) – позволяет достигать труднодоступных мест под углом до 25 градусов. Быстро и полностью вставляются в углубление и сокращают проблему «срыва» граней.

Шлиц типа Spline (SP) – шлиц в виде двенадцатиконечной звезды. Усилие при закрутке равномерно распределяется на все лучи звезды, обеспечивая возможность передачи высокого момента затяжки.

Поэтому данный вид шлица широко используется при закрутке головок цилиндров и других моторных соединениях.

Особенностью типа SP является плотное прилегание и максимальное совпадение контуров биты и изделия, поэтому в случае попадания частиц грязи и пыли вовнутрь болта, бита отклоняется от оси и может срезать внутренние края изделия и свои зубья.

Шлиц с треугольной головкой (TR) — вид секретного шлица, используемый железнодорожными, пожарными службами, а также в радиоэлектронике.

Конструкция представляет собой равносторонний треугольник. Шлиц не предназначен для передачи высокого момента затяжки из-за его маленькой площади.

История [ править | править код ]

Шлиц разработан компанией Textron в 1967 году. Использование призонных болтов и болтов повышенного класса прочности позволяет увеличивать нагрузку на крепеж, соответственно был необходим шлиц, который обеспечивает бо́льший момент затяжки. Однако нераспространённость инструмента Torx позволяла использовать шлиц также для защиты устройств от самостоятельного ремонта владельцами. Когда инструмент стал популярен, Textron добавила новый вид шлица как антивандальный вариант Torx.

В 1990 году, когда срок действия патента подошёл к концу, Textron разработала новый стандарт Torx Plus — ещё более надёжный и также имеющий антивандальный вариант.

Разновидности [ править | править код ]

• Torx. Обозначается как T или TX. Представляет собой инструмент в виде шестилучевой звезды, вставляющуюся в соответствующее углубление на крепеже (винт или болт).
• Torx External. Обозначается как E. Представляет собой инвертированный Torx — крепёж имеет головку в форме звезды, а инструмент имеет соответствующее углубление. Используется, как правило, в автомобилях для уменьшения размера головки болта. Антивандальным не бывает. Имеет размеры от E4 до E44. Нумерация размеров не соответствует обычному Torx — например, ключ E4 подойдёт к вставке T20.
• Torx Tamper Resistant (антивандальный) обозначается как TR
  . В середине шлица имеется штырёк и соответствующее этому штырьку отверстие у отвёртки или ключа. Другие названия — Security Torx, pin-in Torx.

• Пятилучевой Torx. Один из антивандальных вариантов. Встречается под названиями 5-lobe Torx, Brigadier Pentahedron key set, иногда Pentalobe, что неверно, так как Pentalobe — отдельный шлиц в форме ромашки, используемый в электронике Apple.
• Torx Plus. Улучшенный шлиц со срезанными концами звезды. Обозначается как IP (Internal Plus), имеет размеры от 1IP до 100IP (иногда маркируется как IP1-IP100). С Torx совместим частично — инструмент Torx может работать с крепежом Torx Plus, но не обеспечивает максимального момента. Инструмент Torx Plus не может работать с крепежом Torx.
• Torx Plus External. Внешний вариант Torx Plus. Обозначается как EP (External Plus), имеет размеры от 1EP до 42EP (EP1-EP42). Также имеет мини-варианты от H7EP до H2EP.
• Антивандальная версия Torx Plus имеет пять лучей и штырёк в центре углубления. В стандарте маркировка не указана, но может встречаться как TS или IPR.

Основные положения

Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества. Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент. Различают следующие виды наконечников:

• Плоский. Самый старый вид стандартного наконечника, считается самым распространённым. Наконечник выполнен в виде неширокой прямой пластины и применяется при замене дверных ручек, розеток, ремонте электроприборов и так далее.
• Крестообразный. Также является не менее распространённым типом, чем плоский наконечник. Выполнен он в виде креста с четырьмя равноудалёнными гранями. Благодаря своему расположению шлицов, этот тип наконечника имеет улучшенное сцепление с поверхностью крепёжного элемента, благодаря чему можно откручивать и закручивать элементы с более лучшим эффектом. Применяется в саморезах по дереву и металлу, в мототехнике и автомобилях, в бытовой технике.
• Крестовый усовершенствованный. Выполнен в том же виде, что и обычный крестовый, но имеет дополнительные шлицы, размещённые между основными, по одному на каждый пролёт. Таким образом достигается ещё больший эффект затягивания болтов и саморезов. Имеет распространённое применение в крепежах мебельной продукции.
• Шестигранный. Этот наконечник сделан в форме обычного шестигранника. За счёт плотного соприкосновения со всеми стенками в прорези крепёжного элемента достигается максимальный эффект, который по эффективности превосходит крестовый наконечник. Применяется на мебельных шурупах (конфирмант), велосипедах.
• Шестиконечный. Представляет собой шестигранник с заострёнными углами и используется для болтов маленьких размеров в мобильных телефонах и других сложных устройствах.
• Квадратный. Не менее распространённый тип наконечника, чаще всего используемый в компьютерной технике.
• Треугольный. Этот тип наконечника выполнен в виде тройного шлица, напоминающего треугольник с равноудалёнными друг от друга лопастями. Применяется в бытовой кухонной технике. Легко заменяется отвёрткой с плоским наконечником необходимой ширины.

Маркировка и размеры [ править | править код ]

Ключи и отвёртки имеют маркировку T

или
TX
с номером шлица — 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Ключи и отвёртки со шлицом Torx Tamper Resistant

после основной маркировки дополнительно обозначаются
TR
.

У ключей и отвёрток со шлицом Torx Plus

сначала указывается номер шлица, а после — вместо
T
или
TX
обозначается буквами
IP
.

Ключи и отвёртки со шлицом Torx Plus Tamper Resistant

после основной маркировки дополнительно обозначаются
TS
.

Размер определяется по диаметру окружности описанной по вершинам звездочки инструмента (для версии E — болта).

Приблизительные размеры и моменты затяжки [3]

E Torx

Размеры внешних шлицов Torx
