Как пользоваться разными видами микрометров

Микрометрические инструменты используются для точного измерения толщины, глубины и длины очень маленьких объектов. Измерения которые они показывают, являются более точными, нежели другие измерительные устройства, такие как штангенциркуль и сильно зависят от работы пользователя. Они широко используются в машиностроении для точного замера компонентов.

Что такое микрометр

Микрометр — это прецизионный измерительный прибор, который используется в механических мастерских по всему миру. Проверка показала, что механические, а также инструменты с цифровой индикацией, легко проводят высокоточные замеры.

Слово «микрометр» относится к двум терминологиям:

• первая — это меньшая единица измерения метрики, которая составляет 1/1000 миллиметра
• вторая — это измерительный прибор, называемый микрометром, который измеряет размеры с очень высокой точностью, потому что в процессе замера, линия измеряемого объекта параллельна оси прибора.

Используется прибор для замера меньших значений размеров, таких как длина, ширина и глубина точных деталей машин и объектов с точностью до 0,01 мм в случае метрической шкалы и до 1/1000 дюйма, если шкала в дюймах, выгравированная на микрометрической головке.

Огромное количество микрометров используется в промышленности, для таких условий, как линейные длины, угловые расстояния и глубина отверстий.

Конструкция микрометрического инструмента

Микрометрическая головка — это сердце микрометра, но его не видно из-за расположения внутри ствола прибора. Точность формы резьбы винта определяет точность микрометра. Винтовая резьба — это просто гребни, которые ощущаются при касании винта. Резьба — это спиральная структура, движущаяся вверх по винту и преобразующая крутящий момент в линейную силу.

Винт микрометра

Микрометрический винт впервые изобретен Уильямом Гаскойном в Англии 17 века. Это использовалось для измерения угловых расстояний между звездами в телескопах. Первая коммерческая версия, выпущена в 1867 году и до сих пор применяется в каждой области науки и техники.

Перед началом работы всегда проверьте микрометр на наличие повреждений, т.к, он, является важным инструментом. Стоит потратить немного времени чтобы откалибровать прибор. Калибровка ваших микрометров, необходима для точного измерения деталей и должна проводиться строго в соответствии техническим условиям производителя.

Измерительные грани

Измеряемые объекты размещаются между измерительными гранями; наковальня и шпиндель.

Наковальня и шпиндель

Наковальня — это неподвижная измерительная поверхность, на которой держатся детали, пока шпиндель не соприкоснется с предметом.

Резьбовой шпиндель — это движущейся измерительная поверхность механического микрометра.

Шкала микрометра

Шкала на гильзе
Шкала на гильзе является основным измерением на приборе.

Соединение линии наперстка и муфты, отображает результат замера.

Первая значимая цифра

Рукавная шкала, считывающая значение со шкалы микрометра. Первая значимая цифра измерения взята из этой шкалы. Эта часть замера является первым значением непосредственно слева от наперстка.

Наперсток

Шкала замера на наперстке
Вторичная шкала замера, наперсток, обеспечивает две оставшиеся значимые цифры измерения.

Эта часть замера является значением на шкале, которое выравнивается по линии индекса на шкале рукава.

Индексная линия

Индексная линия
Индексная линия, которая проходит вдоль гильзы, используется для указания значения, показанного на шкале наперстка.

Движение наперстка

Наперсток
Когда наперсток поворачивается, шпиндель вращается и изменяет расстояние между измерительными гранями.

Некоторые наперстки содержат фрикционный привод., что дает точно прочитать размер, при использовании неопытным пользователем.

Храповик

Храповик увеличивает скорость вращения шпинделя
Храповик увеличивает скорость вращения шпинделя, поэтому пространство между наковальней и шпинделем уменьшается быстрее, чем если бы использовался наперсток.

Использование трещотки сокращает время, необходимое для использования прибора.

Предотвращает натяжение

Храповик наружного инструмента имеет механизм скользящей муфты, который предотвращает чрезмерное натяжение и помогает пользователю прикладывать постоянную измерительную силу к шпинделю, помогая обеспечить надежные измерения.

Запирающее устройство

Запирающее устройство сохраняет замер
Запирающее устройство сохраняет замер и заготовку можно убрать, прежде чем прочитать размер.

Некоторые микрометры содержат стопорную гайку, в то время как другие могут иметь стопорный рычаг.

Скоба

U-образная рамка, поддерживает наковальню и гильзу
U-образная рамка должна быть жесткая и устойчивая. Она поддерживает наковальню и гильзу.

Микрометрическая скоба удерживается пользователем во время измерений.

В зависимости от типа доступного прибора, микрометрические инструменты могут измерять различные расстояния.

• Толщину проволоки
• толщину листа бумаги
• диаметр отверстия
• длину поверхности гвоздя
• глубину прорези

Стандартные микрометры будут измерять объекты длиной менее одного дюйма.

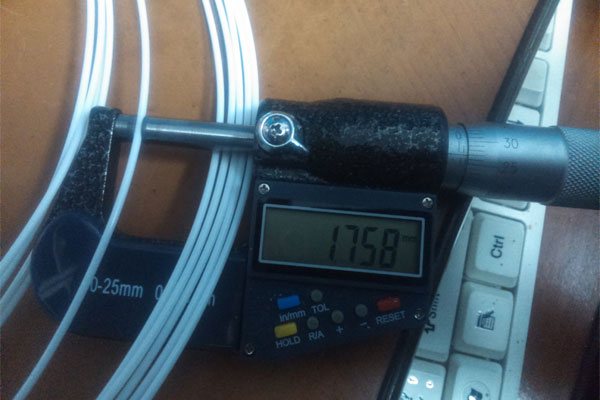

Цифровой тип измерительного прибора

Более модифицированной моделью данного прибора для измерения малых величин является электронный микрометр. Это современный вариант, который более простой в использовании. Точность измерений таким прибором достигает 1 мкм и его погрешность до 0,1 мкм.

Калибровка в некоторых моделях встроенная. Внешне отличить электронный микрометр от механического можно по наличию цифровой панели. В нём предусмотрена возможность выбора системы расчёта, например, можно производить измерения в миллиметрах, а можно в дюймах.

На табло отображается и другая важная информация, например, степень заряда батареи. Прибор снабжён автоматическим отключением для экономии заряда аккумулятора. Все технические требования микрометра должны соответствовать ГОСТу.

Достоинства электронного микрометра:

• присутствие электронной панели значительно упрощает измерение деталей и уменьшает время на считывание информации;
• погрешность электронных приборов, изготовляемых по ГОСТу имеет малую погрешность, а цена деления составляет 0,001 мм;
• возможность осуществлять относительные измерения. Возможность в любое время выставить нулевое значение;
• возможность занесения в память измерительного прибора различных допусков;
• возможность выведения показаний прибора на компьютер и делать фото показаний, полученных с помощью микрометра;
• универсальная система измерений.

Типы и назначения микрометрических инструментов

Для измерения расстояния требуется правильный тип инструмента и исправный микрометрический винт. С целью замера толщины предмета применяется внешний вид. Эти распространенные инструменты также известны как микрометрические суппорты. Снаружи инструмент измеряет провода, сферы и блоки. Внутренние микрометры делают противоположное измерение, расстояние внутри предмета, например, диаметр отверстия. Микрометры трубки измеряют толщину трубки, а микрометры глубины измеряют глубину прорези или шага.

Каждый тип оснащен специализированным оборудованием для конкретных задач. Поскольку захватывают измеряемый объект то наковальня и наконечник шпинделя являются деталями которые настраиваются для уникальных применений. Некоторые микрометры имеют несколько наковален для более точного замера. Наковальня может быть сформирована в виде диска, v-образной формы или образовать часть винтовой резьбы. Некоторые микрометры поставляются со сменными наковальнями, что позволяет проводить различные виды измерений. Рассмотрим наиболее известные и распространенные микрометрические инструменты их типы и назначения.

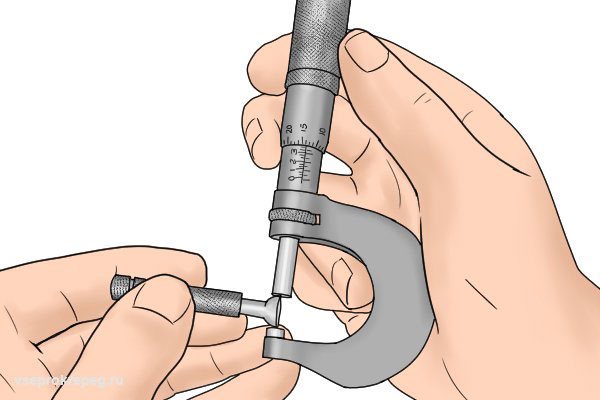

Наружный

Распространенным и постоянно применяемым видом, является наружный вид.

Его действие применяется с целью замера внешнего диаметра объекта.

Внутренний

Внутренний вид применяется в целях замера внутреннего диаметра отверстия или трубки.

Два вида внутреннего микрометра:

• Суппорт
• Трубчатый

Вариант штангенциркуля

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле. Челюсти вставляются в измеряемое пространство и регулируются поворотом наперстка или храповика.

Трубчатые и стержневые

Трубчатые микрометры и стержневые помещаются в измеряемое пространство и расширяются до тех пор, пока измерительная поверхность не коснутся края измеряемого пространства.

Стержневой инструмент поставляется с набором измерительных стержней, которые прикрепляются к микрометру, там самым расширяют измерительные возможности прибора.

Некоторые стержневые микрометры имеют рукоятку, которая соединяется с инструментом и помогает пользователю измерять в труднодоступных местах.

Глубинный

Глубинные применяются, с целью замера глубины отверстий, пазов и ступеней.

Они поставляются с различными сменными стержнями разной длины, так что их можно использовать для измерения диапазона глубин.

Инструменты для конкретных измерительных задач

Подобрали несколько типов , предназначенных для конкретных измерительных задач.

Клинок

Наковальня и шпиндель микрометров фигурой лезвия, позволяет измерять труднодоступные размеры, такие как диаметр узкой внешней канавки.

Дисковый (вращающийся)

Измерительные поверхности дисковых микрометров выглядят в форме диска, то что дает измерять скрытые элементы, такие как зубья шестерни.

Этот инструмент подходит для измерения и показания длины касательно корней цилиндрических и винтовых зубчатых колес.

Трубный

Трубные нужны с целью замера толщины стенок труб.

Измерительная плоскость наковальни сферически изогнута, а не плоская, что позволяет осуществлять точечный контакт с измеряемым предметом.

Также доступен инструмент со сферическими наковальнями и измерительными поверхностями шпинделя.

С винтовой резьбой

Микрометрическая головка с винтовой резьбой используются для замера диаметра шага винта.

Заостренный шпиндель и двойная наковальня предназначены для контакта с резьбой винта.

V-образной наковальней

Микрометры с V-образной наковальней полезны для замера наружного диаметра режущих головок с помощью трех канавок, таких как спиральные сверла или развертки.

Для листового металла

Горловина делает инструмент идеальным для измерения толщины большого куска листового металла от края.

Для измерения бумаги

Инструмент для измерения бумаги представляет собой дисковый вид не вращающегося типа, предназначенный для точного измерения толщины бумажного, картонного, резинового или пластикового листа.

Также включает в себя диски и шпиндель который не вращается. Это снижает риск сжатия измеряемого предмета.

Градации измерений

Для быстрого снятия показаний нескольких деталей микрометр закрепляется в специальные тиски. Деталь помещается между измерительными поверхностями, ручкой быстрого подвода винт перемещается к детали. Последние 1-2 мм губка подводится с помощью трещотки. При первых щелчках можно приступать к снятию показаний.

1. Сначала определяют число целых и половинных долей мм по горизонтальной шкале. Нижняя в целых числах мм, верхняя в десятых долях мм. Или, наоборот, зависит от модели.
2. Если по шкале целых чисел отметка между 10мм и 11мм, значит, целая часть показаний 10мм.
3. Теперь шкала десятых долей мм. Если барабан остановился правее риски этой шкалы, то к показаниям нужно прибавить 0.5 мм. Если правее основной (целых чисел) шкалы, то прибавлять ничего не нужно.
4. Далее круговая шкала барабана. Смотрим на значение напротив горизонтальной линии. Если это 20, значит, к сумме предыдущих показаний нужно добавить 20 микрон или 0.02 мм.
