Экстрактор для выкручивания сломанных болтов: виды, характеристики, способы использования, рекомендации

Руки из нужного места | 08.04.2016

Для чего нужны экстракторы и какие крепежные соединения можно ими выкручивать

Какими бывают по конструкции экстракторы, подробно описано, но для каких целей можно использовать такие режущие насадки? Применяются рассматриваемые устройства для вывинчивания любых видов крепежных соединений — алюминиевых, стальных, пластиковых, каленых и прочих видов болтов, саморезов, винтов. Просверлить в каленом болту отверстие очень трудно, поэтому для облегчения работы, следует нагреть его — произвести отпуск металла.
Используются экстракторы для выкручивания сломанных болтов с таких деталей:

• Из блока двигателя автомобиля — причем это касается не только устаревших марок авто, но и современных иномарок. При сборке ТС попадаются бракованные детали, которые выявляются уже непосредственно владельцами автомобилей. При демонтаже блока двигателя выкрутить болт с сорванной шляпкой поможет набор экстракторов
• Из ступицы автомобиля — не на всех моделях авто применяются гайки для затяжки колес, но еще и болты. При затяжке или вывинчивании болтов, которыми крепится колесо, можно сорвать шляпку. Эта неприятная ситуация решается путем применения экстракторов, без необходимости замены ступицы
• Из клапанной крышки. Еще часто болты остаются в крышке клапанов и головке блока цилиндров ГБЦ, демонтировать которые можно при помощи набора экстракторов. Владельцам автомобилей рекомендуется обзавестись таким незаменимым инструментом, как экстракторы для вывинчивания сломанных болтов
• Из бетонной стены. Наверняка сталкивались с ситуацией, когда при завинчивании самореза или крепежного болта в стену, они деформируются. Такие неисправности решаются достаточно просто подходящего размера экстрактором
• Замок зажигания в авто — когда возникает необходимость замены замка зажигания на автомобиле вместе с крепежной рамкой, в которой он установлен, то сделать это проблематично. Стальная рамка замка зажигания крепится специальными одноразовыми болтами (антивандальными). Чтобы их выкрутить, понадобится воспользоваться экстракторами
• Повреждение свечи зажигания — при выкручивании эта деталь на автомобиле может повредиться. Такие случаи хотя и редкостные, однако вполне уместные. Чтобы выкрутить остаток отломанной свечи зажигания, следует воспользоваться экстрактором. Усложняется задача конструкцией двигателя, так как на большинстве современных автомобилей свечи располагаются в шахтах
• Маленькие болты — часто при ремонте телефонов, ноутбуков и планшетов возникает такая беда, когда один из оставшихся винтов отказывается откручиваться. Найти столь маленький экстрактор невозможно, так как они не выпускаются. Для решения проблемы есть несколько актуальных способов. Первый — воспользоваться тонким сверлом для дрели. В винте просверливается сквозное отверстие, после чего можно извлечь крепежный элемент. Второй — приклеить жало отвертки эпоксидным клеем, после застывания которого, выкрутить крепеж. При этом обязательно необходимо использовать качественный смоляной клей

В зависимости от размеров крепежных соединений, необходимо выбирать соответствующих диаметров экстракторы. Цена экстракторов доступна для всех, но любителям экономии нужно быть внимательными, так как дешевые китайские аналоги имеют неудовлетворительное качество. Уже при первом их использовании на них слизываются резьбовые грани. Еще хуже ситуация, когда часть насадки остается в высверленном отверстии оставшейся части болта. В этом случае возможность выкручивания остатка болта усложняется.

Меры предосторожности

Как работа с другим инструментом, операции с экстрактором требуют соблюдения некоторых правил. Для безопасного и плодотворного труда нужно выполнять несколько простых норм:

• Для предохранения глаз от повреждения необходимо пользоваться защитными очками. Вылетевшая стружка или металлический осколок несут серьёзную опасность зрению.
• Применение экстрактора большего размера разрушит стенки обломка, и достать их будет трудно.
• Инструмент изготовлен из твёрдого, но хрупкого металла. Во избежание поломки нужно избегать перекосов.
• Тело оставшегося внутри поверхности болта не должно иметь радиальных трещин. В противном случае просверлить отверстие без нарушения целостности стенок не получится.
• Не допускается применение для проворачивания экстрактора нестандартных предметов: пассатижей плоскогубцев и т. д. и удлинять рукоятки воротка трубками. Это может привести к выходу из строя стержня.
• Необходимо правильно распределять прилагаемые усилия, чтобы не сорвать резьбу спирального экстрактора.

Понятно, что операции по выворачиванию сломанного крепежа эффективнее проводить специальным приспособлением. Для этого он должен быть хорошего качества и изготавливаться из высоколегированной инструментальной стали или хромованадиевого сплава.

Методика использования экстрактора

В применении приспособление настолько простое, что им может воспользоваться человек без особых навыков. Только предварительно необходимо приобрести набор экстракторов

При выборе обратить внимание на полноту комплекта. В нём должны быть, кроме экстракторов, кондукторные втулки под свёрла для различных видов слома как выступающих над поверхностью, так и находящихся ниже уровня детали

Применение кондукторных втулок обеспечивает соосное расположение сверления и оси болта.

Подобный набор значительно облегчит выполнение поставленной задачи.

Порядок действий таков:

• Застрявшую деталь нужно обработать проникающей смазкой, а если соединение сильно загрязнено, то произвести неоднократную обработку в течение суток после чего перейти к следующему этапу
• установить кондукторную втулку, соответствующую диаметру экстрактора и просверлить отверстие в болте на глубину не менее 3 диаметров
• в зависимости от применяемого экстрактора, вкрутить или забить его молотком в просверлённое отверстие
• выкрутить повреждённый болт с помощью ключа или воротка

Методика может иметь некоторые отличия, в зависимости от местонахождения слома.

Если разрушение произошло глубоко в корпусе детали, то кондукторную втулку подбираем так, чтобы её наружный диаметр соответствовал размеру отверстия, в котором произошёл слом. В случае если размер крепёжной детали очень большой, то выполняем ступенчатое сверление от меньшего до номинального диаметра. После чего в отверстие забивается стержень или вкручивается экстрактор и извлекается болт.

Если слом выше поверхности детали, то внутренний диаметр кондукторной втулки должен соответствовать размеру отломанного болта. Следующие действия аналогичны предыдущим.

В случае слома на одном уровне с деталью, требуется особая тщательность в отметке кернером центра сверления, ведь применить кондукторные втулки возможности просто нет. Дальнейшие шаги аналогичны изложенным.

Как видим, использование набора экстракторов позволяет решить задачи, ранее, казалось бы, неразрешимые. Купив набор и отказавшись от дедовских способов, можно сэкономить массу времени, сил, избежать травм конечностей и поломок инструментов, пользуясь им при работе.

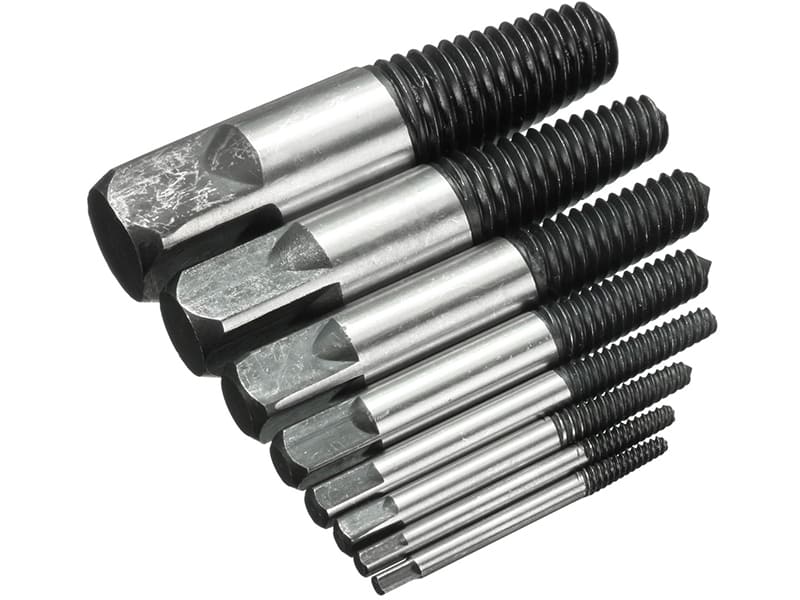

Наборы с экстракторами

Для удобства и страховки на любой непредвиденный случай специалисты рекомендуют покупать набор с экстракторами. В нем есть все приспособления, которые требуются для легкого выворачивания сломанного и застрявшего болта.

Наборы включают инструменты разного диаметра:

• втулки для извлечения экстрактора с помощью ключа;
• втулки для центрирования сверла;
• сверла;
• экстракторы.

Подобные комплекты считаются универсальными и удобными. Но по желанию можно приобретать инструмент отдельно.

Инструкция по эксплуатации

Чтобы научиться пользоваться данным инструментом, достаточно понимать его основной принцип действия, который заключается в следующем: в поломанной детали прямо по центру обязательно должно проделываться небольшое отверстие. При этом следует помнить, что диаметр отверстия ни в коем случае не должен превышать диаметра поверхности сломанной детали. После чего в сделанное отверстие вставляется само устройство, вкручивается в сломанный болт и выкручивается уже вместе с ним.

Правила извлечения детали

При извлечении детали следует руководствоваться следующими правилами:

• Перед началом работы лучше всего обработать смазкой заклинивший болт.
• В том случае, если болт очень старый и покрылся сильной ржавчиной, то его стоит обработать любым средством, растворяющим ржавчину.
• После этого требуется высверлить отверстие, что делается при помощи использования специальной втулки, которая прилагается к набору инструмента.
• Затем экстрактор вкручивается в застрявшую деталь либо вбивается.
• После того как устройство хорошо заклинится в детали, оно выкручивается одновременно с ней при помощи соответствующего гаечного ключа.

Разумеется, техника работы с инструментом будет немного отличаться в зависимости от того, в каком именно месте застрял болт.

Эффективные способы выкручивания сорванного крепежа

Теперь рассмотрим, как без специальных стержней высверлить сломанный болт. Сорванную шпильку или болт можно вывинтить и без помощи экстракторов, но все зависит от ситуации. Если слом произошел уже на выходе из резьбы, и часть тела крепежа выступает над поверхностью, то можно попробовать докрутить его пассатижами, ключом или другими инструментами.

Есть несколько действенных способов удалить отломанную деталь. Предварительно нужно выполнить несколько подготовительных шагов:

• очистить рабочую поверхность от мусора, грязи;
• обработать резьбу машинным маслом или средством против ржавчины. Ослабить внутреннее напряжение можно посредством ударов молотка по обломку или нагревания его паяльником, если это возможно.

Если слом образовался над резьбовой поверхностью, то есть смысл опробовать два метода извлечения:

• Пассатижи и разводной ключ помогут убрать тело болта при условии, что резьба ослабла и она подвижна.
• Болгарка и пила по металлу используются для формирования поперечного надреза в торце метиза. В это отверстие вставляется отвертка и элемент выкручивается.



• Третий способ наиболее трудоемкий, но такой же эффективный. Потребуется сварочный аппарат. К поломанной детали подбирают болт со шляпкой приблизительно такого же диаметра. Сваркой его приваривают к обломку и без лишних усилий выкручивают старый крепеж.

Разновидности и устройство экстрактора

Как уже отмечалось выше, конструкция инструмента не предлагает ничего сложного. По своему виду экстрактор напоминает простой стержень из металла, с одной стороны которого имеется левая резьба (клин). Также по форме и строению его можно принять за добойник и бородок.

Исходя из конструктивных особенностей современные экстракторы можно разделить на следующие типы:

Спиральный. Считается наиболее эффективным и распространенным вариантом для устранения надломленных болтов. По виду идентичный конус с правой или левой резьбой (в зависимости от типа). В данном случае элемент вкручивается в отверстие, а не вбивается, после чего клинится и извлекается вместе с застрявшим предметом;

Клиновидный. Выполняется стержнем с гранями, который осуществляет работу по типу клина. В отверстие застрявшего болта вбивается экстрактор, который после выворачивается за счет ключа.

Основные разновидности экстракторов

В зависимости от конструктивных и эксплуатационных особенностей, вывертыш болтов, подразделяется на несколько видов и модификаций. Он может быть:

1. Клиновидным. Изделие имеет граненую конусную форму, при работе используется как клин, который нужно вбить в уже подготовленное отверстие на сломанном основании застрявшей шпильки. После вбивания и фиксации инструмента, его нужно постепенно выворачивать, посредством гаечного ключа. Использовать в работе такой экстрактор абсолютно несложно, главное учитывать, что отверстие, которое высверливается под него должно быть размещено непосредственно в центре основания крепежного изделия. Если это не выдержать, то усилие, прикладываемое во время вращения будет смещенным, что не позволит извлечь сломанный элемент. Даже более того, есть вероятность поломки самого приспособления.
2. Стержневым. Представляет собой граненый стержень и по принципу работы во многом похож на клиновидный тип инструмента. Его также следует забивать в просверленное отверстие в сломанной шпильке, заклинивать и выкручивать ключом. Основной минус стержневого приспособления — это сложность извлечения из выкрученной детали.
3. Спирально-винтовым. Является наиболее распространенным, удобным и эффективным приспособлением для выкручивания обломанных болтов. Он также имеет форму в виде конуса, только на нем уже нарезана специальная левая или правая резьба (для выкручивания левых резьб). Такие виды экстракторов не забиваются в деталь, а вкручиваются в просверленные отверстия в крепежах, клинятся и, совместно с крепежными элементами, медленно извлекаются. Стоит отметить, что при его использовании вместо гаечного ключа требуется использование специального воротка.

Преимущества использования инструмента

В отличие от тщетных попыток выкрутить вклинившуюся сломанную деталь вручную, использование экстрактора имеет несколько неоспоримых преимуществ.

• Инструмент очень прост в использовании. Чтобы им воспользоваться, не нужно обладать какими-то особыми навыками в области ремонта.
• Наборы экстракторов имеют доступную стоимость, поэтому их себе может позволить каждый.
• В комплект входят все доступные экстракторы различного размера и диаметра.
• При использовании данного инструмента можно очень быстро выкрутить любую поломанную крепёжную деталь, застрявшую в предмете, мебели, технике или автомобиле.
• Если приобретать качественные инструменты, изготовленные из прочной стали, вероятность поломки экстрактора в процессе выкручивания застрявшей детали будет сведена к минимуму.

Конечно, нужно учитывать, что далеко не каждый болт можно вытянуть при помощи данного инструмента. Главное правило, которое следует соблюдать, заключается в том, что тело застрявшей детали обязательно должно быть на порядок мягче, чем материал, из которого изготовлен инструмент. Поэтому лучше всего приобретать качественный набор в специализированном магазине.

Наборы экстракторов

Экстракторы для извлечения болтов продаются в специализированных магазинах. Их можно приобретать по отдельности или же в комплекте, что гораздо практичней. Большой популярностью пользуются наборы инструментов, поскольку предусматривают уже все необходимое, для минимизации временных и физических затрат при извлечении сломанных крепежей. В таких наборах присутствуют приспособления разных диаметров и дополнительные инструменты, необходимые для выкручивания, среди которых стоит отметить наличие:

• гаечных ключей или воротков;
• сверл;
• втулок для использования гаечных ключей;
• втулок, позволяющих обеспечить направление сверла по центру сломанной шпильки.

Использование таких наборов отличается универсальностью, удобством и эффективностью при извлечении сломанных деталей. Особой надежность и долговечностью являются изделия, в составе которых преобладает хромированная или закаленная сталь.

Полезные рекомендации

Чтобы процесс выкручивания застрявших крепёжных элементов оказался максимально быстрым и эффективным, нужно соблюдать определённые правила.

• Всегда необходимо использовать масло для резки, чтобы существенно увеличить сроки эксплуатации экстракторов.
• Чтобы проще было извлекать застрявший шуруп или болт, достаточно перед использованием экстрактора немного нагреть застрявшее изделие.
• Применение сверл с обратной резьбой намного упрощает процесс выкручивания застрявших обломков.
• Если у застрявшей детали была сорвана резьба, то для её выкручивания лучше всего использовать ключ на шесть граней.
• Прежде чем приступить к работе, лучше всего вначале смазать обломанную деталь любым смазывающим средством, например, растворителем или маслом.
• При использовании дрели с обратным вращением можно вытянуть застрявшую деталь без экстрактора. Однако данный вариант может и не сработать, поэтому если нет уверенности, что всё пройдёт гладко, лучше не рисковать и сразу использовать экстрактор. В противном случае можно существенно ухудшить ситуацию.
• При работе с экстрактором рекомендуется всегда одевать защитные очки. Обусловлено это тем, что при работе с металлом экстрактор может повредиться или сломаться, а части поломанного инструмента разлететься в разные стороны и попасть в глаза.
• В том случае, если вытянуть поломанный элемент всё же не удалось, придётся заново делать отверстие большего диаметра и нарезать резьбу.
• Если использовать молоток и керн, то можно немного сдвинуть застрявшую деталь, а затем вытянуть. Для этого нужно разместить слесарное керно под углом ровно в 45 градусов прямо у основания поломанной детали. После этого по кругу, в четырёх разных местах, отбить молотком (против часовой стрелки). Если делать всё правильно, деталь должна расшататься и спокойно вытянуться.

Экстрактор болтов — действительно удобный инструмент, превосходно справляющийся с металлическими метизами, болтами, шурупами и шпильками. Однако он может работать только в совокупности с дрелью или хотя бы шуруповёртом. Сам по себе экстрактор не поможет вытянуть застрявшую деталь.

Устройство и виды экстрактора

Чтобы удалить остаток застрявшей детали, ее нужно каким-то образом нарастить. Смекалистые мастера пользуются несколькими методами. Можно сваркой прихватить другой крепежный болт с головкой или просверлив отверстие, затем забив в него рукоятку треугольного напильника, попытаться извлечь обломок таким образом.

Однако это не столь удобно. Работа требует значительных усилий, навыков, а некоторых случаях удачи, поскольку не всегда удается выполнить эту операцию. Гораздо разумнее воспользоваться приспособлением, которое бывает трех видов:

Клиновидное. За счет острых граней приспособление надежно удерживается в заранее просверленном отверстии. Остается только вывернуть болт обычным ключом.

Стержневое. Принцип работы такой же как у клиновидного типа. Отличие только в форме клина.

Винтовое спиральное. Удобное приспособление. В отличие от предыдущих двух видов изделие не вбивается, а вкручивается в отверстие. Конусная форма с насечками, напоминающими резьбу при вращении входит в болт и заклинивает. Нужно продолжать крутить в том же направлении до полного извлечения обломка.

Видео: Виды «выкручивателя» поломанных болтов

Типоразмеры экстрактора позволяют подобрать оптимальную модель для застрявшего обломка. Продаются они как поштучно, так и в комплектах. Набор содержит дополнительные элементы для облегчения работы. Может возникнуть проблема снятия обломанного куска с приспособления. Застрять он может очень прочно. Тогда нужно зажать его в тиски и аккуратно извлечь приспособление.

Что это такое и для чего нужны?

Чтобы извлечь застрявший элемент, его прежде всего требуется любыми средствами зацепить, и только затем постараться вывернуть или же вытащить. Нередко именно такие трудности заводят в тупик неопытных мастеров. По большому счету решить подобную задачу чаще всего не так уж сложно. Классический метод решения проблемы в ситуации с оборванным болтом или другим крепежным элементом предусматривает выполнение следующих действий.

1. По центру детали высверлить углубление.
2. Заклинить внутри инструмент, имеющий цилиндрическую или коническую форму.
3. Используя свободный конец этого удлинителя в качестве воротка, извлечь сломанную деталь.

Именно этот инструмент и является экстрактором. Конструктивно он представляет собой своеобразный добойник или же бородок, состоящий из нескольких элементов.

Непосредственно рабочей части в виде клина

Важно учитывать, что эта часть приспособления имеет правую или левую резьбу. Выбор конкретного варианта зависит от особенностей извлекаемых фрагментов.

Хвостовика, имеющего 4- или 6-гранную конфигурацию, необходимую для применения дополнительного инструмента, которым могут быть воротки, ключи гаечные, головки, плашкодержатели, а также электродрель и шуруповерт.

На данный момент компании, специализирующиеся на выпуске описываемых устройств, предлагают потенциальному потребителю более чем широкий ассортимент соответствующей продукции. Как самостоятельные приспособления и в наборах доступны экстракторы разной формы, предназначения и, конечно же, размеров.

Чаще всего в продажу поступают именно наборы, что делает этот инструмент универсальным. Согласно статистическим данным самыми востребованными являются экстракторы от М1 до М16. А также спросом пользуются экстракторы на 17 мм, что эквивалентно 1/2 дюйма. В данном случае речь идет в том числе о сантехнических моделях, предназначенных для работы с обломанными фрагментами труб.

Важно учитывать, что описываемые экстракторы представляют собой специфический инструмент. Он используется в экстренных случаях, когда ключевыми эксплуатационными характеристиками являются твердость и максимальная прочность материала, которых будет достаточно для выкручивания сломанных деталей

Изготавливают экстракторы из твердосплавных материалов, быстрорежущей и углеродистой стали. В подавляющем большинстве случаев используется инструментальная сталь марки S-2, хромированная CrMo и другие сплавы, имеющие аналогичные параметры.

Нередко в продаже можно встретить низкокачественные образцы выверток. К сожалению, в подобных ситуациях насадки чаще всего выполнены из недостаточно твердых материалов. Предсказуемо такие экстракторы изначально не подходят для полноценного выполнения их ключевых функций

Именно поэтому при выборе наборов настоятельно рекомендуется уделять внимание марке инструмента

Вес экстракторов напрямую определяется материалом изготовления, типом и размерами. Так, ключевые параметры внутренних моделей варьируются в следующих диапазонах.

• Длина – 26-150 мм.
• Диаметр конусной части – 1,5-26 мм.
• Вес – 8-150 г.

Инструмент, относящийся к категории наружных, имеет следующие характеристики.

• Длина – 40-80 мм.
• Диаметр рабочей части – 16-26 мм.
• Вес – 100-150 г.

Маркировка на описываемых приспособлениях может отсутствовать вообще, или отображать диапазон рабочих диаметров, а также твердость материала. В некоторых случаях на инструменте (элементах набора) может присутствовать логотип производителя. Отдельного внимания заслуживают двухсторонние модели, у которых есть обозначения очередности использования сторон. В таких случаях литерой «А» обозначена сторона для сверления, а «В» – край, на котором находятся винтовые шлицы.

Полезные советы для выкрутки резьбовых болтов

При использовании выкрутки для сломанных болтов, этот процесс можно немного упростить, придерживаясь следующих рекомендаций:

• для более быстрого извлечения болта или шпильки, изделие следует разогреть;
• при сорванной винтовой резьбе, можно использовать для выкрутки шестигранный ключ;
• перед начало работы обработайте деталь смазывающим веществом — маслом, ацетоном или растворителем ржавчины;
• при использовании сверл, имеющих обратную резьбу можно легко произвести выворачивание сломанного элемента.
• попробуйте использовать керн и молоток. Установите керно под 45 градусов к застрявшему болту, и отбивайте его против часовой стрелки. Сделать это нужно минимум в четырех местах. Если элемент не сдвигается, то используйте другой метод;
• в случае, если действия по удалению болта или шпильки были тщетны, то придется высверливать отверстия больших диаметров и производить повторное нарезание резьбы.

В итоге, стоит отметить, что правильно используя экстрактор, можно выполнить извлечение любых безнадежно сломанных болтов, шпилек и других крепежных деталей. К тому же, по стоимости одиночный инструмент или набор экстракторов вполне доступен для любого потребителя. Поэтому сталкиваясь с частыми поломками болтов при работе с креплением различных конструкций, этот вид приспособлений станет незаменимым помощником.

Комплектация

Как правило, экстрактор поставляется с набором четырех разнокалиберных бит, которые удаляют винты или болты разных размеров. У него есть два конца, каждый из которых выполняет различную функцию в процессе удаления винта или болта.

Как пользоваться?

• Первым шагом является использование зубчатого конца, который просверлит отверстие в поврежденном, ржавом или зачищенном винте.
• Поместите другую сторону долота (резьбовой конец) в сверло с функцией обратного хода.
• Затем просверлите отверстие в центре плохого винта, используя зубчатую часть долота, когда сверло находится в обратном положении.
• После того, как это сделано, следующий шаг должен удалить бит и повернуть его и использовать другой конец (с резьбой), чтобы удалить винт.
• Поместите зубчатый конец долота в сверло и вставьте резьбовой конец в предварительно сделанное отверстие.
• Используя обратное положение сверла, включите сверло, и вы увидите, как винт вынимается из точки крепления.
• При первом запуске сверла рекомендуется использовать медленную настройку, а затем постепенно увеличивать скорость до полного удаления винта.

Такой набор инструментов для извлечения пригодится, когда вы столкнетесь со сломанным винтом или болтом, который нужно снять. Это также делает их отличным подарком плотникам, ремонтникам и другим профессионалам.

Большинство производителей предоставляют уникальную «тройную» гарантию. Это значит, что если вы не удовлетворены на 100% качеством, и если буровое долото сломалось, можно будет вернуть его обратно и получить всю сумму покупки назад!

Что приятно, в наборе экстракторов он поставляется с компактным черным футляром для хранения бит (насадок). Кейс достаточно мал, может поместиться в ящик для инструментов.

Размеры битов в коробке

Сверла в наборе перечислены ниже с указанием номеров винтов и болтов, которые может извлечь каждый бит.

Размеры сверла из набора «Easy Out»

Бит № 1 – снимает винты № 4 — № 7 или болт № 10 (5 мм). Бит № 2 – снимает винты № 8 — № 10 или болт ¼ дюйма (6 мм). № 3 – удаляет № 11 — винты № 14 или болт 5/16 дюйма. (8 мм). № 4 – удаляет № 16 — болт № 24 болт 3/8 дюйма (10 мм).

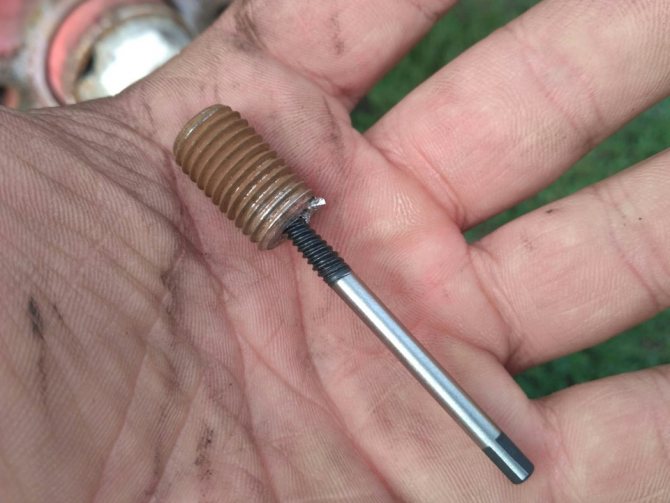

Способы извлечения поломанных болтов экстрактором

Возможны три варианта поломки: заподлицо, внутренняя и наружная, когда верхняя часть поврежденной детали находится выше. Участок, на котором нужно просверлить отверстие не бывает ровным. Работать на нем сложно. Сверло уводит.

Даже с помощью дополнительной втулки сделать эту операцию бывает не просто. Легче всего, когда болт выступает из конструкции. Нужно болгаркой, напильником выровнять поверхность. Накернить центр отверстия и начать работу.

При выполнении операции нужно точно выполнять сверление и вбивание приспособления на предмет соосности направления . Так гарантируется прочность соединения. Винтовые приспособления склоны к правильному ориентированию. Нужно начать без усилий вкручивать экстрактор.

Когда сделан заход, нагрузку увеличивают. После заклинивания продолжают выкручивание детали. Если вращение затрудняется, то нужно сделать движение в обратном направлении, а затем снова продолжить извлечение. Иначе есть риск поломать инструмент.

Технология по извлечению сломанных болтов

Извлечь оставшийся в изделии сломанный крепеж с помощью экстрактора сможет даже новичок. Для этого необходимо выполнить следующие действия:

1. Смазкой обработать застрявшую деталь. Если она застарелая, то лучше использовать растворитель ржавчины.
2. В соответствии с диаметром экстрактора по центру крепежа высверлить отверстие. Для этого следует использовать вместе со сверлом специальную направляющую втулку, которая должна быть в наборе с инструментом.
3. Вбить или вкрутить экстрактор до заклинивания.
4. Выкрутить инструмент вместе со сломанным крепежом с помощью гаечного ключа или специальной втулки.

После этого деталь нужно положить на твердую прочную поверхность и с помощью нескольких ударов молотка ослабить и снять с экстрактора. Если инструмент винтовой, то крепеж просто выкручивается.

Однако техника извлечения может немного различаться в зависимости от того, в каком месте был сломан болт.

Если слом ниже поверхности

Для извлечения такой части детали сначала в образовавшееся углубление следует вставить подходящую по диаметру направляющую втулку. Затем с помощью сверла необходимо сделать глубокое отверстие. Если застрявший крепеж имеет большой диаметр, то сначала используется сверло меньшего размера. После этого в полученное отверстие молотком забивается подходящего диаметра стержень, устанавливается втулка и выкручивается деталь.

Если слом выше поверхности крепежа

В этом случае инструмент используется так же, как и в предыдущем. То есть сначала направляется и устанавливается втулка. После этого высверливается отверстие, в которое необходимо забить стержень и с его помощью выкрутить отломленную деталь.

Если слом на одном уровне с поверхностью

В дополнение к экстрактору понадобится еще кернер, который необходим для того, чтобы наметить центр в сломанном крепеже. После этого сверлится отверстие, в которое вставляется стержень и выкручивается обломок.

https://youtube.com/watch?v=zQ6jFoMjh9E

Назначение и принцип действия экстрактора

Иногда случается так, что винтовое крепление в силу разных причин повреждается, и без специальных приспособлений выкрутить крепеж не представляется возможным.

Сломаться может сам стержень крепления или отваливается его шляпка, также нередко слизываются грани шлица шляпки, так, что зацепиться не за что, в таких случаях для демонтажа винтовых крепежных элементов используют специально для этого предназначенные экстракторы.

Этот инструмент является незаменимым для извлечения обломанных болтов из места посадки, например, автослесари используют его для выкручивания шпилек из блока цилиндров, крепежа из головки блока цилиндров, из постели распредвала, из выпускного коллектора, для выкручивания поврежденных или прикипевших намертво колесных болтов из ступицы и других аналогичных случаев.

Также экстракторы можно использовать для извлечения саморезов, шурупов и дюбель-гвоздей, когда шлицы их шляпок слизаны.

С помощью экстракторов маленьких размеров очень удобно разбирать складные ножи и другие конструкционные устройства, где используется винтовые крепления.

Винтовое соединение может повредиться в самой неожиданной ситуации, и тогда быстро и без особых усилий извлечь сломанный крепеж без повреждения посадочного места можно только с использованием экстрактора.

Каждый вид этого инструмента имеет свой специфичный принцип действия, который будет наиболее подходящим и эффективным в определенных случаях.

Принцип действия клиновидного экстрактора

Нужно по центру сломанного болта или шпильки просверлить небольшое отверстие достаточной глубины, а затем вбить в него клин вывертки.

За счет углов инструмента происходит плотное зацепление, благодаря которому появляется возможность выкрутить сломанный стержень крепежа.

Далее с использованием обычных рожковых гаечных ключей или специальных метчикодержателей ухватившись за хвостовик вывертки, выкручиваем поврежденный метиз.

Принцип действия внутреннего резьбового экстрактора

Частично похож с предыдущим вариантом.

Здесь также в центре стержня сломанного крепежа высверливается отверстие, в которое ввинчивается вывертка, как правило, с левой резьбой, соответственно поворачиваем инструмент против часовой стрелки.

За счет того, что резьба выкрутки конусообразная она плотно входит в высверленное отверстие и заклинивает в нем.

Важно!

Чтобы исключить прокручивание вхолостую, требуется прилагать достаточное усилие, направленное для плотного прижимания инструмента к извлекаемому метизу с целью надежного сцепления.

Таким образом, происходит крепкое зацепление экстрактора за тело сломанного крепежа, и при дальнейших поворотах он выкручивается по своей резьбе.

Такой шурупоизвлекатель может пригодиться в самых непредсказуемых ситуациях, где используются винтовые крепления.

Принцип действия внешних экстракторов

Отличается тем, что его используют только в тех случаях, когда поврежденный крепеж достаточного диаметра и выступает из основания.

Чаще всего внешние вывертки используют, когда присутствует шляпка болта, но ее грани слизаны и обычным ключом зацепиться не за что.

Процесс фиксации с болтом, у которого зализаны грани головки, происходит снаружи, для этого подбирается экстрактор нужного размера, и молотком набивается на шляпку болта.

Внутри внешнего экстрактора имеются острые грани, которые впиваются в материал слизанной шляпки болта.

Таким образом, происходит зацепление, после чего выворачивается поврежденный крепеж.

Внешние экстракторы в основном используют для откручивания болтов, у шляпки которых слизаны грани и в аналогичных ситуациях.

Также наружным экстрактором можно откручивать и гайки с поврежденными гранями, но только в том случае, если есть возможность насадить вывертку на гайку.

Важно!

Для работы с экстракторами желательно использовать специальный вороток или обычный рожковый ключ, но не плоскогубцы.

Как правильно пользоваться?

Выкрутить с помощью экстрактора заклинивший болт не так уж сложно. Достаточно соблюдать определенный порядок выполнения работ. Для разметки поверхности металла в поврежденном болте нужно подготовить кернер и молоток

Важно строго соблюдать центровку изделия, уделить внимание его правильному позиционированию. Поставив метку, можно переходить к сверлению, диаметр будущего отверстия должен соответствовать размеру рабочей части экстрактора

При наличии комплекта инструментов справиться будет легче. Если его нет, можно просто использовать направляющую втулку, обеспечивающую центровку дрели. Работать необходимо аккуратно, без значительного заглубления сверла. Далее можно установить экстрактор, подбив его глубже при помощи киянки и молотка. Ввернуть инструмент глубже поможет, в зависимости от конструкции изделия, гаечный ключ или специальный вороток метчика.

Как только упор будет достигнут, можно приступать к следующему этапу — выкручиванию обломанного болта или застрявшей шпильки. Для этого совершается вращение инструмента по направлению оси

Важно соблюдать заданную центровку, при ее смещении возможна поломка экстрактора. После того как болт окажется вывернут, его аккуратно снимают, стараясь не повредить инструмент

С винтового экстрактора проще всего скрутить болт пассатижами или ключом. Это базовая, универсальная техника, но она может не подойти, если обломок метиза расположен нестандартно, в этом случае действовать следует индивидуально.

Сам экстрактор тоже следует подготовить к работе. Перед ее началом нужно совместить канавки метчика и направляющие инструмента, сдвинуть, пока не будет достигнут упор. После этого втулка смещается к поверхности детали. На хвостовой части экстрактора крепится разводной ключ или вороток. По завершению извлечения метиза с наконечника нужно снять его обломок — для этого используют тиски и вороток, вращая инструмент по часовой стрелке.

Самые распространенные сложности стоит рассмотреть более подробно.

• Болт сломан ниже плоскости. При таком расположении поврежденного метиза в углубление над ним в поверхности детали или изделия устанавливается втулка, соответствующая диаметру отверстия. После этого выполняется сверление на нужную глубину, при необходимости можно начинать с меньшего диаметра и постепенно увеличивать его. Далее можно вбивать или ввинчивать экстрактор.
• Обломок находится выше плоскости детали. Последовательность работ будет аналогичной — сначала устанавливается подходящая втулка, затем выполняется кернение или сверление. Экстрактор ставится только в подготовленное отверстие в теле болта, с достаточным заглублением.
• Слом на плоскости. Работа ведется в 2 этапа. Сначала извлекается верхняя часть сломанного метиза, затем все действия повторяются для оставшегося внутри отверстия элемента. Спешить не следует. Извлечь расколовшийся болт правильно поможет точная разметка, предварительное кернение, правильный выбор экстрактора для работы.

Существует ряд полезных приемов, позволяющих справиться с задачей по извлечению сломанного болта быстрее и эффективнее. Среди них — нагрев болта или шпильки в отверстии. Под влиянием теплового расширения металла дело пойдет быстрее. Если винтовая резьба сорвана, решить проблему может обычный шестигранник — ключ, надеваемый на торчащую над поверхностью часть метиза. Перед применением экстрактора будет полезно нанести смазку на поверхность болта. Прикипевший, проржавевший болт в соединении можно обработать ацетоном или другим растворителем, чтобы он легче отходил от стенок резьбы. Если это не помогает, метиз остается неподвижным, можно слегка накернить его, а затем подбить молотком. Прилагать силу нужно в нескольких точках — не менее 4 мест.

При работе с инструментом важно правильно выполнить его подбор. Например, клиновидные экстракторы не получится использовать на материалах повышенной хрупкости

Даже стальная деталь под ударной нагрузкой может деформироваться. Стержневые варианты универсальны, но редко попадаются в продаже. При работе со спирально-винтовыми экстракторами нужно обязательно предварительно высверлить отверстие, если такой возможности нет, стоит с самого начала выбрать другой тип инструмента для удаления поврежденных болтов.

О том, как правильно пользоваться экстракторами для выкручивания сломанных болтов, смотрите в следующем видео.

Способы откручивания болтов, шурупов, винтов со слизанными гранями

Если привычным способом не получилось открутить крепёжные элементы, у которых слизались грани, можно использовать один из нескольких проверенных вариантов.

Газовый ключ

Этот метод применяют при откручивании болтов, так как у них выступает головка, за которую можно ухватиться. Для этого:

1. Очищают головку болта.
2. Смазывают место соединения керосином или соляркой, хорошо помогает жидкость типа WD-40, и оставляют на 15–20 минут.
3. Откручивают болт. Делают это газовым ключом. С его помощью создаётся большое усилие и удаётся хорошо захватить даже круглую головку.

Недостаток такого способа в том, что не всегда есть возможность подобраться газовым ключом к нужному болту.

Нарезка новых граней

Если болт крупный, то при помощи болгарки на нём можно нарезать новые грани. Достаточно сделать их всего 4 и при помощи уже меньшего ключа открутить болт. Можно нарезать новые грани на болте напильником, но это сложнее и дольше. На головке винта или шурупа можно сделать прорез при помощи ножовки по металлу или болгарки.

На головке шурупа или винта можно сделать более глубокий надрез для отвёртки

Молоток и зубило или ударная отвёртка

Этот вариант больше подходит для слизанных гаек или достаточно крупных винтов. Зубило упирают в головку крепёжного элемента и, ударяя по нему молотком, постепенно проворачивают винт или гайку. Небольшие винты или шурупы можно открутить при помощи ударной отвёртки и молотка. После ослабления крепления работа выполняется уже обычной отвёрткой.

Ударной отвёрткой можно открутить небольшие винты или шурупы со слизанными шлицами

Жгут или кусок резины

В этом случае используют небольшую часть медицинского жгута или кусочек плотной резины. Выбранный материал укладывают сверху на головку винта или шурупа, после чего надавливают отвёрткой и постепенно его проворачивают. Наличие резины поможет увеличить трение и решить проблему.

Жгут укладывают между отвёрткой и головкой винта или шурупа

Экстрактор

Экстрактор — специальный инструмент, который используется для откручивания винтов, болтов или шурупов со слизанными или сломанными головками.

Экстрактор — инструмент для откручивания винтов, болтов или шурупов со слизанными или сломанными головками

Порядок его применения:

1. При помощи тонкого сверла в головке делают небольшое отверстие. В некоторых случаях экстрактор можно просто забивать в слизанный шлиц винта.
2. Подбирают экстрактор необходимого диаметра. Вбивают или вкручивают его в подготовленное отверстие. Это зависит от того, применяется обычный или винтовой инструмент.
3. Выкручивают болт.

Видео: откручивание слизанного винта при помощи экстрактора

Обычное или левостороннее сверло

В продаже есть левосторонние свёрла с вращением против часовой стрелки. Они улучшают центрирование инструмента и снижают нагрузку на сверло, что даёт более высокую производительность и точность сверления. Вставив такой инструмент в дрель, можно открутить винт или шуруп со слизанной головкой. Если левостороннего сверла нет, можно попробовать высверлить застрявший крепёж при помощи обычного. В этом случае надо брать сверло, диаметр которого меньше диаметра болта или винта

Действовать необходимо осторожно, чтобы не пришлось потом нарезать резьбу для нового крепежа

Сверло должно иметь диаметр меньше, чем у проблемного болта

Клей

К головке проблемного винта или шурупа при помощи эпоксидного клея или клея под названием «холодная сварка» фиксируют гайку соответствующего диаметра. После того как клей надёжно её закрепит, при помощи ключа проворачивают гайку и вместе с ней откручивают винт или шуруп.

При помощи клея к слизанной головке фиксируют гайку, а затем вместе с ней откручивают винт

Сварка

Если рядом есть сварочный аппарат, то зафиксировать на головке болта или винта новую гайку можно путём её приваривания. После этого его можно будет сразу открутить.

К проблемному болту или винту можно приварить новую гайку

Припой и паяльник

Если надо открутить небольшой шуруп или винтик, используют паяльник и припой:

1. Разогретый припой капают на головку крепёжного элемента со слизанными гранями.
2. Пока олово не застыло, в него вставляют отвёртку и ожидают несколько минут.
3. Откручивают проблемный винт и чистят жало отвёртки от припоя.

Обзор видов

В зависимости от типа наконечника, экстракторы для извлечения сломанных болтов предназначаются для разных видов работ. Наружный — хвостовой элемент чаще всего имеет форму шестигранника или цилиндра. Для поврежденных метизов разных типов нужно подбирать свои варианты инструментов.

Клиновидные

Изделия этого типа имеют форму граненого конуса в области рабочей поверхности. В сломанный или сорванный метиз его устанавливают с предварительной подготовкой отверстия, просто вбивая в толщу металла. По достижении желаемого уровня сцепки осуществляется выворачивание с применением гаечного ключа

При работе с клиновидными экстракторами очень важно правильно отцентровать формируемое отверстие, иначе велик риск просто сломать инструмент. Вывернуть поврежденный болт при смещении оси вращения все равно не удастся

Стержневые

Довольно простой в обращении тип инструмента. В его конструкцию включен стержень, забиваемый и расклинивающий застрявший болт. Такие экстракторы хорошо поддаются вращению при помощи ключа после заклинивания в метизе. Проблема возникает позже: извлечь из металлического изделия инструмент после работы бывает сложно. У стержневых экстракторов рабочая часть заметно короче. Прямые грани здесь дополняются прорезями, расположенными перпендикулярно. Внешне инструмент похож на метчик, при помощи которого выполняется нарезка резьбы на металлических гайках и втулках.

Винтовые спиральные

Наиболее эффективное решение, позволяющее легко выворачивать практически любые болты, вне зависимости от сложности их поломки. Такие экстракторы имеют конусовидный наконечник с заранее нанесенной левой или правой резьбой. Их отличительной особенностью является ввинчивание, а не вбивание в болт при установке соединения. При работе с инструментом используется не гаечный ключ, а ручной вороток. Это следует учесть: при покупке наборов он обычно входит в комплект. Иначе приходится приобретать дополнительное приспособление отдельно.

Полезные рекомендации от мастеров как выкрутить отломанный болт

Если попытка вывинчивания резьбового соединения не увенчалась успехом, то есть несколько полезных советов и рекомендаций от специалистов, которые обязательно будут полезны всем, кто столкнулся с такой неприятной ситуацией. Эти советы гласят о следующем:

• Для повышения эффективности проводимых действий, необходимо нагреть резьбовое соединение
• Использование молотка и керна, установленного под углом 45 градусов, поможет выкрутить оставшуюся часть отломанного болта
• Использовать необходимо смазывающие вещества, в том числе, и смазку WD-40 для удаления коррозии

Еще специалисты рекомендуют приобрести набор экстракторов. Они продаются в количестве от 4 штук и более насадок разных размеров. Имея в наличии соответствующие насадки, вы всегда сможете быстро извлечь деформированную часть болта. Ниже на видео показано, почему стоит покупать только качественные экстракторы, и обходить стороной низкокачественные и дешевые устройства.

https://youtube.com/watch?v=x51BqCC7eEI%3F

Публикации по теме

Ножовки по дереву для дома их виды и требования к выбору

Виды рубанков по дереву и как правильно пользоваться инструментом

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Как пользоваться пистолетом для пены — устройство, виды, выбор и ремонт

Описание экстрактора

Как известно, для того чтобы удалить застрявшую часть крепёжной детали из предмета, её вначале необходимо каким-то образом подцепить, а уже после этого попытаться выкрутить. Сделать это со сломанным болтом, который сильно застрял внутри, крайне проблематично. Поэтому для подобных целей существует удобный инструмент — экстрактор, при помощи которого можно с лёгкость извлечь обломки сильно застрявших шпилек, шурупов или болтов.

При помощи данного инструмента можно просто зацепить застрявшую в предмете деталь, после чего её оттуда выкрутить. Процесс выкручивания сводится к предварительному просверливанию по самому центру застрявшего элемента небольшого углубления. После чего туда вставляется экстрактор нужной формы — конической либо цилиндрической, в зависимости от типа детали, которая застряла и сломалась в предмете, а затем часть данной детали спокойно выкручивается.

Что такое экстрактор для извлечения болтов

Экстрактор представляет собой инструмент для выкручивания сломанных болтов в виде стального стержня, который на конце оснащен левой резьбой или клином. Форма этого изделия сравнима с бородком или добойником. Они бывают различных размеров и при использовании подбираются в зависимости от того, какого диаметра изделие требуется извлечь. Для этого лучше покупать набор таких инструментов, чтобы всегда иметь нужный размер инструмента под рукой. Как правило, в комплекте присутствуют все резьбовые размеры от М1 до М6.

Для выкручивания застрявшего крепежного элемента, изначально требуется выполнить его зацеп. Чтобы это сделать в центре шпильки сверлом нужно проделать углубление, для последующего заклинивания в нем цилиндрического или конического инструмента, посредством которого и будет выполняться извлечение застрявшей части изделия.
